通信工程课程设计报告 钟控定时电路

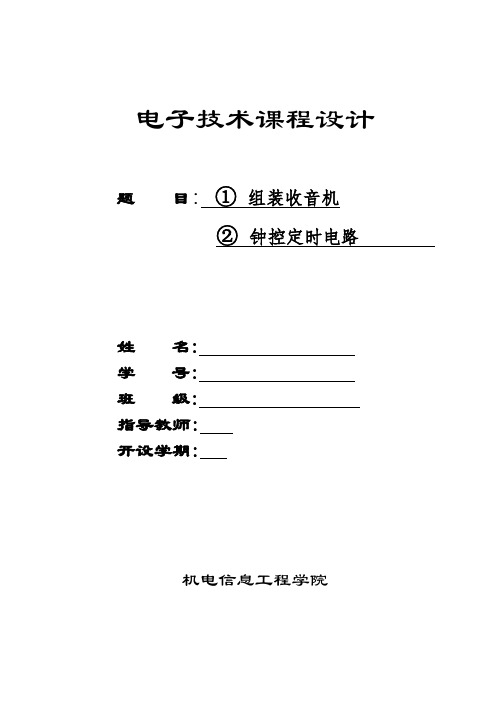

电子技术课程设计题目:①组装收音机②钟控定时电路姓名:学号:班级:指导教师:开设学期:机电信息工程学院课设报告一、收音机部分1.收音机原理HX108-2型7管半导体收音机频率范围:525~1605KHZ;输出功率:100米W(最大);扬声器:φ57米米,8Ω;电源:5号电池二节.由图知,整机中含7只三极管,因此称为7管收音机.其中,三极管V1为变频管,V2、V3为中放管,V4为检波管,V5为低频前置放大管,V6、V7为低频功放管.天线回路选出所需电台信号,经变压器B1耦合到变频管V1基极.与此同时,由变频管V1、振荡线圈B2、双联同轴可变电容C1B等元器件组成的共基调射型变压器反馈式本机振荡器,其本振信号经电容C3注入到变频管V1发射极.电台信号与本振信号在变频管V1中进行混频,混频后,V1管集电极电流中将含有一系列组合频率分量,其中包含本振信号与电台信号的差频(465KHZ)分量,经过中周B3(内含谐振电容),选出所需中频(465KHZ)分量,并耦合到中放管V2基极.图中电阻R3是用来进一步提高抗干扰性的,二极管VD3是用以限制混频后中频信号振幅(即二次AGC).中放由V2、V3等元器件组成的两级小信号谐振放大器.通过两级中放将混频后所获得的中频信号放大后,送入下一级检波器.检波器由三极管V4(相当于二极管)等元件组成的大信号包络检波器.检波器将放大的中频调幅信号还原为所需音频信号,经耦合电容C10送入后级低频放大器进行放大.检波过程中,除产生所需音频信号之外,还产生反映输入信号强弱的直流分量,由检波电容之一C7两端取出后,经R8、C4组成的低通滤波器滤波后,作为AGC电压加到中放管V2基极,实现反向AGC.即当输入信号增强时,AGC电压降低,中放管V2的基极偏置电压降低,工作电流IE将减小,中放增益随之降低,从而使得检波器输出的电平能够维持在一定的范围.低放部分由前置放大器和低频功率放大器组成.由V5组成的变压器耦合式前置放大器将检波器输出的音频信号放大后,经输入变压器B6送入功率放大器进行功率放大.功率放大器由V6、V7等元器件组成,它们组成了变压器耦合式乙类推挽功率放大器,将音频信号功率放大到足够大后,经输出变压器B7耦合去推动扬声器发声.其中R11、VD4用来给功放管V6、V7提供合适偏置电压,消除交越失真.2.安装调试步骤1、对元器件清单目录表检查元件是否齐全;2、认识识别各种元器件以及认清其作用;3、学习收音机调频、调幅的工作原理;4、元器件的焊接、安装(安装时应检查元器件的好坏)5、检查各级晶体管的型号,安装位置和管脚是否正确; 检查各级中周的安装顺序,初次级的引线是否正确;检查电解电容的引线正负接法是否正确;分段烧制的磁性天线线圈的初次级安装位置是否正确;6、做一些基本的调试,按黑、白、黄的顺序调试是音量、音质达到最好;7、把应该固定的地方牢固的封住;8、把焊接好的电路板与外壳组装;3.三极管各点的静态电位计算值V1: 电流0.2米A Ve=0.4V Vb=1.1V Vc=1.38V;V2: 电流0.6米A Ve=0.09V Vb=0.79V Vc=1.41V;V3: 电流1.5米A Ve=0.0765V Vb=0.7765V Vc=1.4V;V5: 电流4米A Ve= 0 V Vb=0.7V Vc=0.52V;V6: 电流0.35米A Ve= 0 V Vb=0.7V Vc= 3 V;V7: 电流0.35米A Ve= 0 V Vb=0.7V Vc= 3 V;测量值V1: 电流0.2米A Ve=0.35V Vb=0.91V Vc=1.33V;V2: 电流0.6米A Ve=0.01V Vb=0.68V Vc=1.31V;V3: 电流1.5米A Ve=0.06V Vb=0.65V Vc=1.29V;V5: 电流4米A Ve= 0 V Vb=0.73V Vc=0.48V;V6: 电流0.35米A Ve= 0 V Vb=0.65V Vc= 3.2 V;V7: 电流0.35米A Ve= 0 V Vb=0.65V Vc= 3.2 V;4.总结与体会在课程设计的第一周我们在老师的安排下进行了收音机的焊接,首先由老师讲解焊接过程中的一些注意事项,和之前的一些准备工作包括原理图的讲解和电原理图一些参考元件的数值上的计算,之后自己动手组装一台HX108-2七管半导体收音机,并对其进行了调试.通过本次电子工艺实习——组装、焊机、调试HX108-2七管半导体收音机教学内容后,我有了一下几点收获:(1)大体上对收音机的安装、焊接、调试及生产过程初步有了一定的了解;(2)学会了利用工艺文件独立进行整机的焊接和调试,并达到产品的质量要求;(3)初步掌握了一定的焊接技术与简单电路元器件的识别、装配,并对故障的诊断和排除有了一定的检测和解决故障的能力及方法,为今后对复杂电路的分析奠定基础;(5)熟悉了电子电路安装、焊接工艺的基本知识和原理,初步掌握了焊接技术并且能正确的安装、焊接一台正规的收音机,并能对其进行相关的调试;在实习中,我锻炼了自己的动手技巧和能力,提高了解决问题的能力.对于电阻阻值的识别,我们要了解电阻上各条彩色线的含义,电阻上第一、二条线都代表数字,第三条线代表0的个数,第四条线代表误差.电容分为片电容和电解电容,电解电容长导线的为正极,短导线的为负极,对于片电容的识别,要了解它身上数字的含义:第1、2位数字代表电容值,第3位代表0的个数.片电容不分正负极.对于三极管,要分清基极b、集电极c、发射极e,用之前用万用表测一下是否正常,并与焊接前计算的三极管电压进行比对,并记录下来,对于二极管,我们要分清其正负极.红色的那头为正极,黑色的那头为负极.虽然在实习中会遇到难题,但是从中我学到了很多,使自己的动手能力也有所提高,我想在以后的理论学习中我就能够明白自己的学习方向,增进专业知识的强化.二、课题设计部分1.课题设计任务及要求(1).、计时时间为0~99秒,用两位LED分别显示;(实做采用一位LED)(2)、定时控制时间的输入方式为串行输入(可用计数器实现),范围是0~99秒,用两位LED分别显示;(3)、手动开关控制系统的复位、时间的寄存及启动,定时时间到要有声响报警,报警时间为5秒;(4)、在计时开始前“0”=“0”不应报警,只有在启动后时间到才可以报警.(5)、全部电路的控制开关不能超过2个.2.方案论证及总体电路框图控制器是由74194和7402组成,每来一个脉冲,就把0移位进去,脉冲由按键1控制.计数器和寄存器由4518构成,先是定时器,当按键1按到第二下时,开始按按键2,4518高脚就会显示要定时的数,当再按一下按键1时,4518的低脚就会开始计时.比较器是由7485构成,把比较器和寄存器相应脚连到7485上,当相等时7485的6脚就会输出1,不相等时输出0.保持电路是由4518构成,当到了定时时间时,比较电路控制蜂鸣器响,让计数器停止计数,控制响5秒,当响了5秒时保持电路在控制计数器重新计数.钟控定时电路框图3.单元电路设计CD4060应用电路图控制电路计数电路定时电路蜂鸣5秒电路4.安装与调试(1)检查试验箱及各元件性能,(2)在试验箱上按仿真图进行连线并与原理图进行对比(3)检查无误后通电,观察实验现象是否与预期结果相一致(4)调整试验箱现象与结果一致,同时修正改变电路(5)进行焊接前的元件排布,和布线(6)焊接时要每部分单独焊接,每部分测试成功后,在进行整体连接(7)功能都实现后,把焊接面用纸包起来,在纸上画出每部分(8)然后再进行调试5.电路功能与操作说明(1)功能:定时时间到要有声响报警,报警时间为5秒;(2)操作:上电后,先按按键1进行清零,然后再按按键1给一个定时信号开始定时,按按键2进行定时,然后按按键1,开始计数,当计时的数与定时数相等时,蜂鸣器开始响,响五秒后蜂鸣器停止,计时器继续计时.6.总体电路及器件清单（1）设计图仿真图（2）1个74L S00 1个74LS02 1个74LS08 2个74LS741个74LS85 2个4060 2个4511 2个45181个晶振1个10兆电阻2个数码显示管2个1千欧电阻2个10千欧电阻1个100千欧电阻1个蜂鸣器3个小灯2个开关1个三极管1个20pF电容1个30pF电容7.总结与体会这次课程设计应该是第一次完全由自己设计电路图,并在不断修改调试中完善整个电路要求,试验箱的连接看似简单,但之前的准备工作尤为重要,要细心、耐心的完成每一步的检查程序,首先要检查好导线的完好测试导线是否有短路、断路的现象,其次要检查实验箱我们用到的每一芯片的功能是否完好,接着在电路的连接时就不会有其他额外的事故,连接过程要两个人配合好确保每一根导线都连接到相应的两端,完成一部分就要进行相应的性能测试,是否满足我们的要求,如不满足及时改正,整个电路相连接好并测试我有的功能后,就可以开始进行线路板的拍不分配,一起带到合理的布线、美化,并节省焊接过程中一些不必要的麻烦,焊接时要注意对应好相应的引脚,出错很容易导致整个线路板的浪费,整个设计、仿真、模拟、实焊都要求精益求精,有一点错误都会导致前功尽弃,而我在焊接中也遇到许多困难比如焊好线路板之后,由于漏焊导致蜂鸣器不响,数码管显示不清晰等,还有开关不好用,原因是忘记接入输入信号,在老师的帮助下,我逐一克服困难,最后完成整个课程设计,也是我受益匪浅.。

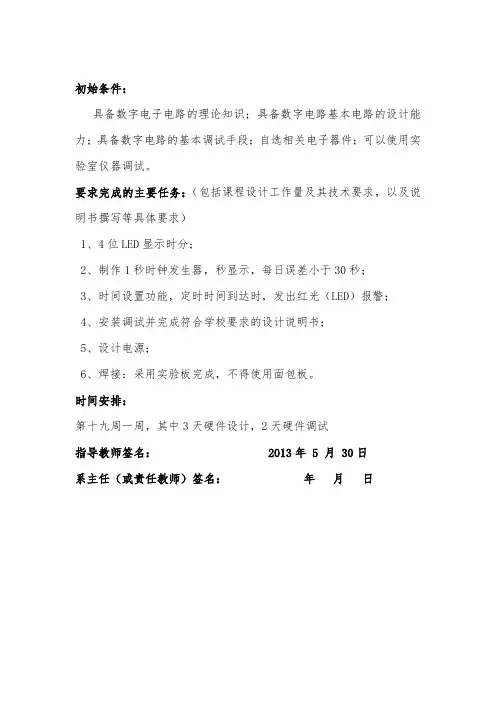

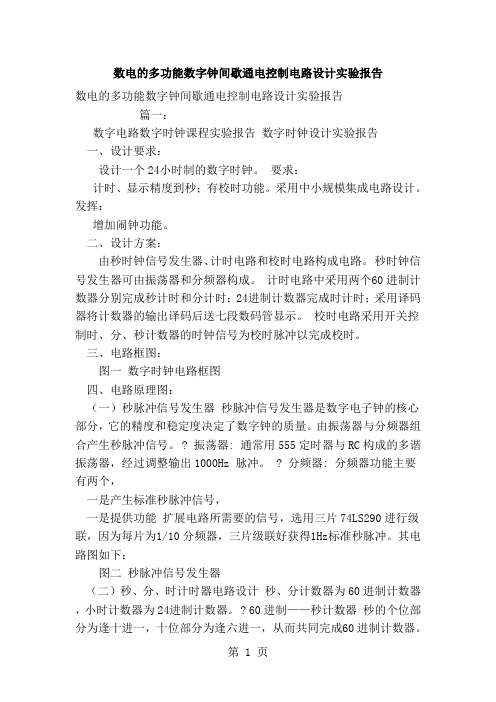

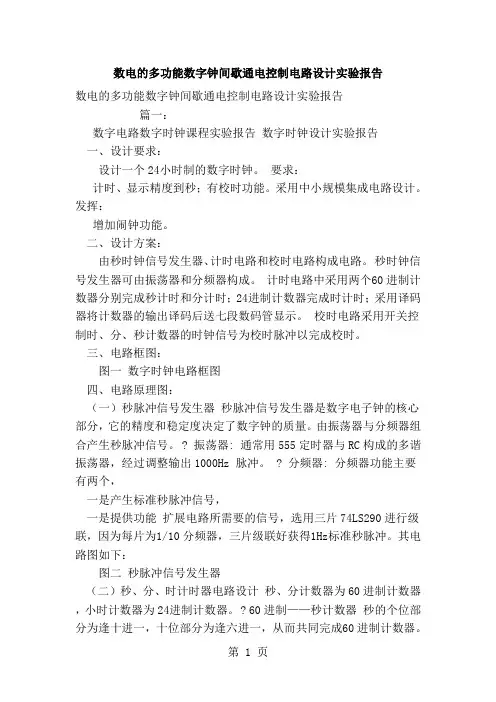

数电的多功能数字钟间歇通电控制电路设计实验报告数电的多功能数字钟间歇通电控制电路设计实验报告篇一：数字电路数字时钟课程实验报告数字时钟设计实验报告一、设计要求：设计一个24小时制的数字时钟。

要求：计时、显示精度到秒；有校时功能。

采用中小规模集成电路设计。

发挥：增加闹钟功能。

二、设计方案：由秒时钟信号发生器、计时电路和校时电路构成电路。

秒时钟信号发生器可由振荡器和分频器构成。

计时电路中采用两个60进制计数器分别完成秒计时和分计时；24进制计数器完成时计时；采用译码器将计数器的输出译码后送七段数码管显示。

校时电路采用开关控制时、分、秒计数器的时钟信号为校时脉冲以完成校时。

三、电路框图：图一数字时钟电路框图四、电路原理图：（一）秒脉冲信号发生器秒脉冲信号发生器是数字电子钟的核心部分，它的精度和稳定度决定了数字钟的质量。

由振荡器与分频器组合产生秒脉冲信号。

? 振荡器: 通常用555定时器与RC构成的多谐振荡器，经过调整输出1000Hz 脉冲。

? 分频器: 分频器功能主要有两个，一是产生标准秒脉冲信号，一是提供功能扩展电路所需要的信号，选用三片74LS290进行级联，因为每片为1/10分频器，三片级联好获得1Hz标准秒脉冲。

其电路图如下：图二秒脉冲信号发生器（二）秒、分、时计时器电路设计秒、分计数器为60进制计数器，小时计数器为24进制计数器。

? 60进制——秒计数器秒的个位部分为逢十进一，十位部分为逢六进一，从而共同完成60进制计数器。

当计数到59时清零并重新开始计数。

秒的个位部分的设计：利用十进制计数器CD40110设计10进制计数器显示秒的个位。

个位计数器由0增加到9时产生进位，连在十位部计数器脉冲输入端CP，从而实现10进制计数和进位功能。

利用74LS161和74LS11设计6进制计数器显示秒的十位，当十位计数器由0增加到5时利用74LS11与门产生一个高电平接到个位、十位的CD40110的清(数电的多功能数字钟间歇通电控制电路设计实验报告)零端，同时产生一个脉冲给分的个位。

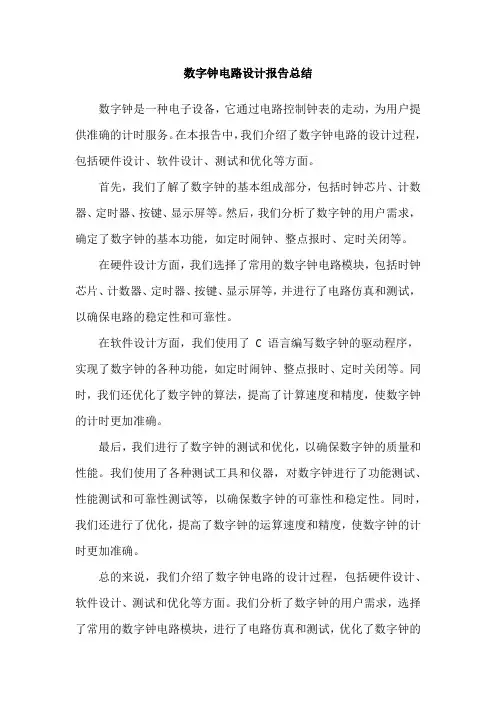

数字钟电路设计报告总结
数字钟是一种电子设备，它通过电路控制钟表的走动，为用户提供准确的计时服务。

在本报告中，我们介绍了数字钟电路的设计过程，包括硬件设计、软件设计、测试和优化等方面。

首先，我们了解了数字钟的基本组成部分，包括时钟芯片、计数器、定时器、按键、显示屏等。

然后，我们分析了数字钟的用户需求，确定了数字钟的基本功能，如定时闹钟、整点报时、定时关闭等。

在硬件设计方面，我们选择了常用的数字钟电路模块，包括时钟芯片、计数器、定时器、按键、显示屏等，并进行了电路仿真和测试，以确保电路的稳定性和可靠性。

在软件设计方面，我们使用了 C 语言编写数字钟的驱动程序，实现了数字钟的各种功能，如定时闹钟、整点报时、定时关闭等。

同时，我们还优化了数字钟的算法，提高了计算速度和精度，使数字钟的计时更加准确。

最后，我们进行了数字钟的测试和优化，以确保数字钟的质量和性能。

我们使用了各种测试工具和仪器，对数字钟进行了功能测试、性能测试和可靠性测试等，以确保数字钟的可靠性和稳定性。

同时，我们还进行了优化，提高了数字钟的运算速度和精度，使数字钟的计时更加准确。

总的来说，我们介绍了数字钟电路的设计过程，包括硬件设计、软件设计、测试和优化等方面。

我们分析了数字钟的用户需求，选择了常用的数字钟电路模块，进行了电路仿真和测试，优化了数字钟的
算法，确保了数字钟的可靠性和稳定性，为用户提供了准确的计时服务。

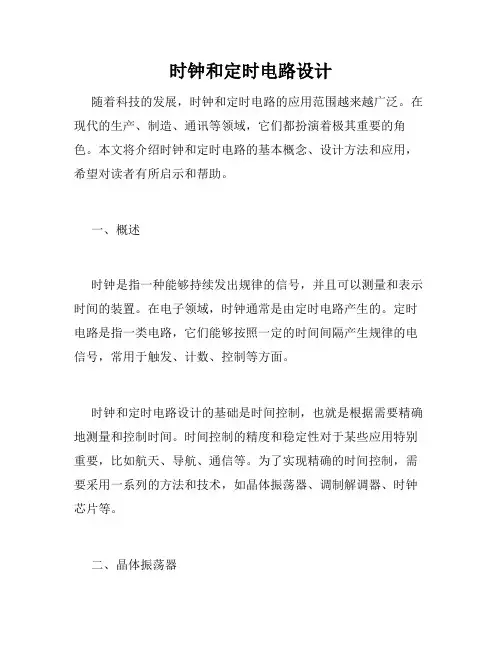

时钟和定时电路设计随着科技的发展，时钟和定时电路的应用范围越来越广泛。

在现代的生产、制造、通讯等领域，它们都扮演着极其重要的角色。

本文将介绍时钟和定时电路的基本概念、设计方法和应用，希望对读者有所启示和帮助。

一、概述时钟是指一种能够持续发出规律的信号，并且可以测量和表示时间的装置。

在电子领域，时钟通常是由定时电路产生的。

定时电路是指一类电路，它们能够按照一定的时间间隔产生规律的电信号，常用于触发、计数、控制等方面。

时钟和定时电路设计的基础是时间控制，也就是根据需要精确地测量和控制时间。

时间控制的精度和稳定性对于某些应用特别重要，比如航天、导航、通信等。

为了实现精确的时间控制，需要采用一系列的方法和技术，如晶体振荡器、调制解调器、时钟芯片等。

二、晶体振荡器晶体振荡器（Crystal Oscillator）是一种利用晶体振动特性产生稳定高频信号的振荡器。

它的构成主要由晶体振荡回路、振荡管及放大器等组成。

晶体振荡器广泛应用于微波、通讯、测试、精密时钟等领域。

晶体振荡器的关键部分是晶体谐振器。

晶体谐振器通常由一块厚度和尺寸固定的石英晶体和两个电极组成。

在激励电压的作用下，晶体会发生压电振动，产生一定的周期性位移量，形成一个类似谐振的波动。

当晶体的振荡频率等于谐振频率时，晶体就会得到放大，输出的信号就会放大到一定的振幅。

晶体振荡器的优点是频率稳定性高、温度兼容性好、抗干扰能力强。

但其缺点是成本较高、尺寸较大、功耗较大，因此在一些低功耗、小型化等要求较高的应用场合可能会使用其他稳定的时钟源。

三、调制解调器调制解调器（Modem）是通信系统中的一种重要组成部分，它用于将数字信号转换成模拟信号，以便在模拟通道中传输。

调制解调器主要由调制器、解调器和接口电路组成，常用于广播、电话、电视、计算机等通信领域。

调制器（Modulator）将数字信号转换成模拟信号，常用的调制方式有幅度调制、频率调制和相位调制等。

解调器（Demodulator）则将模拟信号恢复成数字信号，恢复的精度对整个通讯系统的可靠性和效率有很大影响。

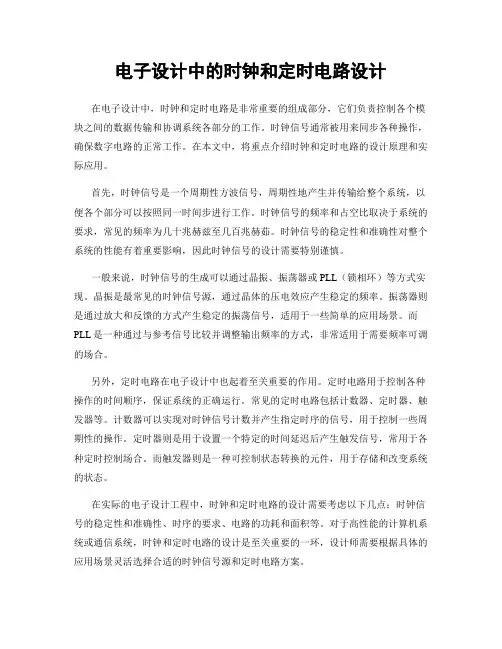

电子设计中的时钟和定时电路设计在电子设计中，时钟和定时电路是非常重要的组成部分，它们负责控制各个模块之间的数据传输和协调系统各部分的工作。

时钟信号通常被用来同步各种操作，确保数字电路的正常工作。

在本文中，将重点介绍时钟和定时电路的设计原理和实际应用。

首先，时钟信号是一个周期性方波信号，周期性地产生并传输给整个系统，以便各个部分可以按照同一时间步进行工作。

时钟信号的频率和占空比取决于系统的要求，常见的频率为几十兆赫兹至几百兆赫茹。

时钟信号的稳定性和准确性对整个系统的性能有着重要影响，因此时钟信号的设计需要特别谨慎。

一般来说，时钟信号的生成可以通过晶振、振荡器或PLL（锁相环）等方式实现。

晶振是最常见的时钟信号源，通过晶体的压电效应产生稳定的频率。

振荡器则是通过放大和反馈的方式产生稳定的振荡信号，适用于一些简单的应用场景。

而PLL是一种通过与参考信号比较并调整输出频率的方式，非常适用于需要频率可调的场合。

另外，定时电路在电子设计中也起着至关重要的作用。

定时电路用于控制各种操作的时间顺序，保证系统的正确运行。

常见的定时电路包括计数器、定时器、触发器等。

计数器可以实现对时钟信号计数并产生指定时序的信号，用于控制一些周期性的操作。

定时器则是用于设置一个特定的时间延迟后产生触发信号，常用于各种定时控制场合。

而触发器则是一种可控制状态转换的元件，用于存储和改变系统的状态。

在实际的电子设计工程中，时钟和定时电路的设计需要考虑以下几点：时钟信号的稳定性和准确性、时序的要求、电路的功耗和面积等。

对于高性能的计算机系统或通信系统，时钟和定时电路的设计是至关重要的一环，设计师需要根据具体的应用场景灵活选择合适的时钟信号源和定时电路方案。

总之，时钟和定时电路设计是电子设计中的重要环节，它们的正确设计对整个系统的性能和稳定性有着重要影响。

设计师在设计时需要充分考虑系统的实际需求，并具备相应的电路设计和调试能力，才能设计出高性能、稳定可靠的时钟和定时电路。

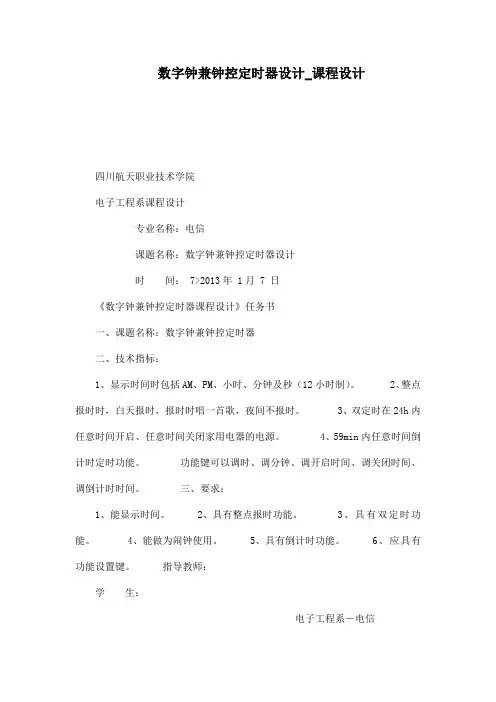

数字钟兼钟控定时器设计_课程设计四川航天职业技术学院电子工程系课程设计专业名称：电信课题名称：数字钟兼钟控定时器设计时间： 7>2013年 1月 7 日《数字钟兼钟控定时器课程设计》任务书一、课题名称：数字钟兼钟控定时器二、技术指标：1、显示时间时包括AM、PM、小时、分钟及秒（12小时制）。

2、整点报时时，白天报时，报时时唱一首歌，夜间不报时。

3、双定时在24h内任意时间开启、任意时间关闭家用电器的电源。

4、59min内任意时间倒计时定时功能。

功能键可以调时、调分钟、调开启时间、调关闭时间、调倒计时时间。

三、要求：1、能显示时间。

2、具有整点报时功能。

3、具有双定时功能。

4、能做为闹钟使用。

5、具有倒计时功能。

6、应具有功能设置键。

指导教师：学生：电子工程系―电信2013 年 1月 7日课程设计报告书评阅页课题名称：数字钟兼钟控定时器班级：电信姓名：2013 年 1月 7日指导教师评语：考核成绩：指导教师签名：年月日摘要随着社会的进步，信息化产业的发展，出现的高科技产品的技术含量也越来越来高，数字电子技术的掌握和发展是对新知识新技术接轨的一种直接途径；再加上定时器部分自动设置的结合可以说这也是一个现代化产品。

虽然现在它的技术含量并不高，但我相信通过努力创新和不断的改进与改装，也将会成为一种实用性强、水平高的产品。

可以知道《数字电子钟兼钟控定时器》这是以社会生活相接轨的课题，因此它会得到社会的认可和使用。

数字钟是采用数字电路实现时、分、秒数字显示的计时装置。

由于数字集成电路的发展和石英晶体振荡器的使用，使得数字钟的精度、稳定性远远超过了机械钟表，再者数字电子钟在我们的实际生活中经常见到，它的精度、稳定性远远超过了机械钟表，因此得到了广泛的使用。

关键字：数字钟、定时器、高精度、稳定性、LM8364目录一设计工具的简介71.1 Protel DXP简介71.2 数字电子技术简介7二基本原理与方案设计72.1 基本原理72.2 方案设计82.2.1 方案一82.2.2 方案二82. 3 方案论证与比较9三核心器件介绍 103.1 LM8364简介103.2 LM8364内部电路框图113.3 LM8364的功能11四设计过程134.1 60Hz信号产生电路134.2 整点报时电路 164.3 定时闹钟电路 174.4 误报时控制电路17五原理图与PCB板设计185.1 原理图的设计 185.2 PCB板的设计18六安装、调试及功能实现206.1 安装216.2 调试216.3 功能实现及拓展21七总结227.1 总结23参考文献24附录一25附录二26附录三27一设计工具的简介1.1 Protel DXP简介随着科技与技术的发展，手工制作印制板逐渐被软件代替了。

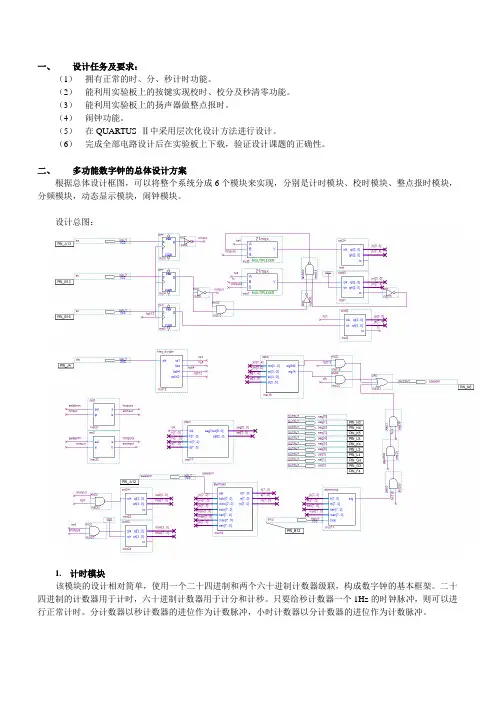

一、设计任务及要求：（1）拥有正常的时、分、秒计时功能。

（2）能利用实验板上的按键实现校时、校分及秒清零功能。

（3）能利用实验板上的扬声器做整点报时。

（4）闹钟功能。

（5）在QUARTUS Ⅱ中采用层次化设计方法进行设计。

（6）完成全部电路设计后在实验板上下载，验证设计课题的正确性。

二、多功能数字钟的总体设计方案根据总体设计框图，可以将整个系统分成6个模块来实现，分别是计时模块、校时模块、整点报时模块，分频模块，动态显示模块，闹钟模块。

设计总图：1.计时模块该模块的设计相对简单，使用一个二十四进制和两个六十进制计数器级联，构成数字钟的基本框架。

二十四进制的计数器用于计时，六十进制计数器用于计分和计秒。

只要给秒计数器一个1Hz的时钟脉冲，则可以进行正常计时。

分计数器以秒计数器的进位作为计数脉冲，小时计数器以分计数器的进位作为计数脉冲。

clk ql[3..0]qh[3..0]tccnt24instclk clr ql[3..0]qh[3..0]tccnt60inst1NOTinst15VCCjm[3..0]jm[7..4]jh[3..0]jh[7..4]（24进制计数器构成时计数器，60进制计数器构成的秒、分计数器）24进制的仿真图:60进制的仿真图以下是计时模块设计VHDL语言:(1)library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt24 isport(clk:in std_logic;ql,qh:out std_logic_vector(3 downto 0);tc:out std_logic);end cnt24;architecture one of cnt24 isbeginprocess(clk)variable iql,iqh:std_logic_vector(3 downto 0);beginif clk'event and clk='1' then iql:=iql+1;if iql="1010" then iqh:=iqh+1; iql:="0000";end if;if (iqh="0010")and(iql="0100") then tc<='0'; iqh:="0000"; iql:="0000";end if;end if;ql<=iql; qh<=iqh;end process;end one;(2)library ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity cnt60 isport(clk,clr:in std_logic;ql,qh:buffer std_logic_vector(3 downto 0);tc:out std_logic);end cnt60;architecture behavor of cnt60 isbegintc<='0' when(clk='1' and ql="0000" and qh="0110") else '1';process(clk,clr,ql,qh)variable iql,iqh:std_logic_vector(3 downto 0);beginif(clr='0'or (iql="0000" and iqh="0110"))theniql:="0000";iqh:="0000";else if(clk'event and clk='1')theniql:=iql+1;if(iql="1010")theniql:="0000";iqh:=qh+1;end if;end if;end if;ql<=iql;qh<=iqh;end process;END behavor;2.校时模块该模块设计要求实现校时、校分及秒清零的功能。

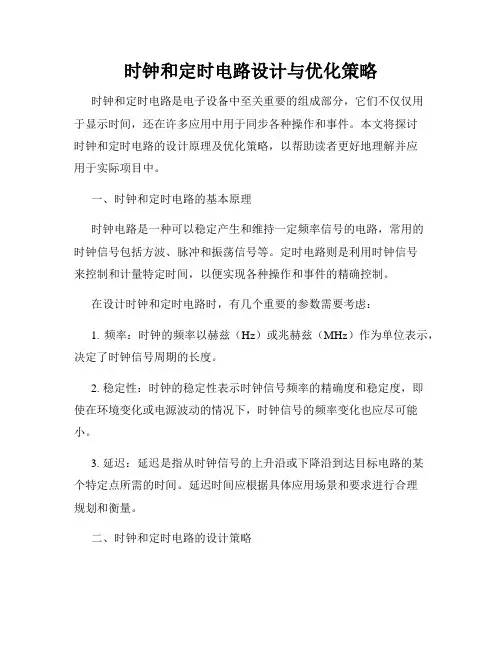

时钟和定时电路设计与优化策略时钟和定时电路是电子设备中至关重要的组成部分，它们不仅仅用于显示时间，还在许多应用中用于同步各种操作和事件。

本文将探讨时钟和定时电路的设计原理及优化策略，以帮助读者更好地理解并应用于实际项目中。

一、时钟和定时电路的基本原理时钟电路是一种可以稳定产生和维持一定频率信号的电路，常用的时钟信号包括方波、脉冲和振荡信号等。

定时电路则是利用时钟信号来控制和计量特定时间，以便实现各种操作和事件的精确控制。

在设计时钟和定时电路时，有几个重要的参数需要考虑：1. 频率：时钟的频率以赫兹（Hz）或兆赫兹（MHz）作为单位表示，决定了时钟信号周期的长度。

2. 稳定性：时钟的稳定性表示时钟信号频率的精确度和稳定度，即使在环境变化或电源波动的情况下，时钟信号的频率变化也应尽可能小。

3. 延迟：延迟是指从时钟信号的上升沿或下降沿到达目标电路的某个特定点所需的时间。

延迟时间应根据具体应用场景和要求进行合理规划和衡量。

二、时钟和定时电路的设计策略1. 选择合适的时钟源：在时钟电路设计中，选择合适的时钟源非常重要。

一般来说，时钟源可以是晶体振荡器、射频信号或其他可靠的时钟信号发生器。

在选择时，需考虑到应用的稳定性和精确性要求。

2. 噪声抑制与滤波：在时钟源附近添加相应的电路组件，如滤波器、抑制电路等，可以减小噪声对时钟信号的干扰，提高稳定性和精确性。

3. 优化布线：合理设计电路板布线，减小时钟电路信号走线长度和交叉干扰，可以有效提高时钟信号的传输质量和抗干扰能力。

4. 时钟校准和校正：通过软件或硬件手段对时钟信号进行校准和校正，提高时钟的精确度和稳定度。

根据应用需求，可以采用自动校准方案或手动修正方式。

5. 引脚和接口设计：合理布局时钟电路和外部接口，避免时钟信号相互干扰和接口冲突，确保时钟与其他电路的良好协同工作。

三、时钟和定时电路的优化策略1. 简化电路结构：在时钟和定时电路设计中，应尽量简化电路结构，减少元器件的数量和复杂性，以提高系统可靠性和降低成本。
