奥德利色带条幅机使用过程排除故障总集

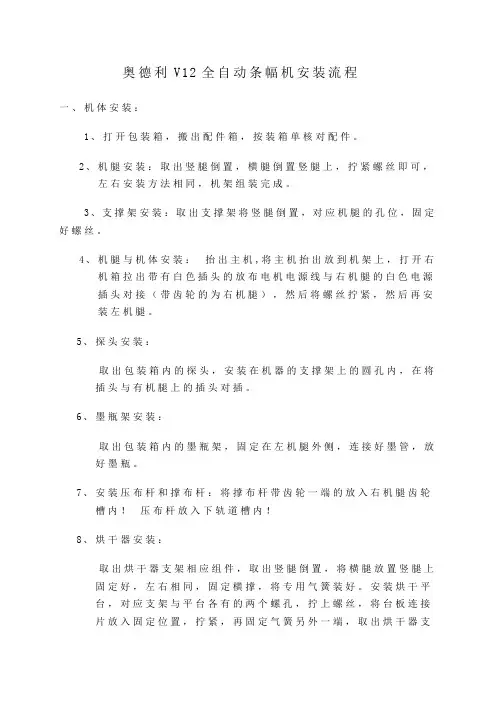

奥德利V12全自动条幅机安装流程一、机体安装：1、打开包装箱，搬出配件箱，按装箱单核对配件。

2、机腿安装：取出竖腿倒置，横腿倒置竖腿上，拧紧螺丝即可，左右安装方法相同，机架组装完成。

3、支撑架安装：取出支撑架将竖腿倒置，对应机腿的孔位，固定好螺丝。

4、机腿与机体安装：抬出主机,将主机抬出放到机架上，打开右机箱拉出带有白色插头的放布电机电源线与右机腿的白色电源插头对接（带齿轮的为右机腿），然后将螺丝拧紧，然后再安装左机腿。

5、探头安装：取出包装箱内的探头，安装在机器的支撑架上的圆孔内，在将插头与有机腿上的插头对插。

6、墨瓶架安装：取出包装箱内的墨瓶架，固定在左机腿外侧，连接好墨管，放好墨瓶。

7、安装压布杆和撑布杆：将撑布杆带齿轮一端的放入右机腿齿轮槽内！压布杆放入下轨道槽内！8、烘干器安装：取出烘干器支架相应组件，取出竖腿倒置，将横腿放置竖腿上固定好，左右相同，固定横撑，将专用气簧装好。

安装烘干平台，对应支架与平台各有的两个螺孔，拧上螺丝，将台板连接片放入固定位置，拧紧，再固定气簧另外一端，取出烘干器支架固定在平台左右两侧，使用专用螺丝固定好烘干器，两个烘干器安装方法相同，烘干器安装完毕。

9、地线安装：地线一端接机器金属部位一端安全接地（建议铁棍下至地面1.5米深为最佳状态，电脑主机也要安全接地，（接地部分注入适量盐水）二、软件安装和应用：1、软件安装：（建议使用Wi nd ow s2000系统）打开软件包装，取出光盘放入光驱中，（安装时不要插入加密狗），安装前首先要把电脑内的杀毒软件退出，（不要和刻绘或雕刻软件安装到同一个硬盘内）将光盘装入光驱中，下一步、下一步，一直安装即可！（每次使用前都要关闭杀毒软件）2、软件应用：首先将电脑端口改为“CO M1”，插入加密狗，双击桌面“文泰刻绘专用版”图标，进入版面设置：例如：常用的70公分宽10米长横向的条幅：高为700毫米，长为10000毫米，点击创建新文件，按F7键整业显示，F8为极限观察，点右键文字输入，这时可以选择字高字宽，一般70宽的条幅自高为45公分左右，宽成正比，输入450，点击右键退出将文字拉入版面内，若要调整整幅文字间距可点击右键“文字属性”来调整，调整后点击“高级选项”里边的镜像将文字水平镜像，（注：本机出厂标准为后出布需要镜像）待调整好后，点击“高级选项”设计条幅路径进行设计，笔宽设置可根据笔头的宽度进行设置（一般20毫米的应设为18，15毫米的为13，10毫米的为8毫米，5毫米的为3），高度不动，模式为“填充模式”，中心连笔，选中画线模式，笔宽补偿，点击确定，点击“高级选项”条幅机输出，条幅设备应选择“D M PL”指令，点击添加、关闭。

色带条幅机常见故障以及解决办法
色带条幅机常见故障以及解决办法
编辑：oa161商务办公网
一、条幅机自身硬件、软件有些
1.条幅机打印有间歇性暂停表象
①地线疑问，A、A+机型的两根地线应当别离接地而且接到导体上入地一米左右（不能接到下水管道或许其他带电体上面），不然简单损坏打印头和主板
2.条幅机水泵不抽水
A类型机器（A+型开机即抽水），需设置温控面板的温度设定值，水泵才能够主动抽水，面板显现赤色值为机器打印头测量值，下边是设定值，使用“∧∨”符号设定，通常设置15到20°
3.条幅机进程不节约色带
①文泰版面中有辅助线（点击“查看”查看辅助线是不是被躲藏）
②字的空隙要有10公分左右③拆下色带查看色带的塑料轴心是不是现已滑掉
4.条幅机打印横幅呈现乱码、错字
①打印特点框里边横幅被选成了竖幅②点击数据处理打印之前,电脑右下侧的打印机图标未不见③文件或许电脑有病毒
5.条幅机打印条幅，色带与布粘连在一起
①色带装错了，色带从打印头出来直接卷到收色带轴上面②打印版面里边设置温度过高。

奥德利色带条幅机打印头的调节方式是什么？我们在购买色带条幅机时，有很多时候感到打印的效果不是理想，导致很多时候各位大侠心中烦燥。

很多时候经过了解呢？不是机器有很多问题，关键是我们还是少了一些经验。

对此，本小编特意向郑州奥德利数控设备有限公司的技术部门及售后服务部门请教了关于调节郑州奥德利数控设备有限公司生产的色带条幅机的调节办法。

郑州奥德利条幅机的打印头位置的调节方法是怎么样的呢，依照本小编提供的方法，问题能解决80%左右。

色带条幅机的调节方法如下，不过，提前声明，此方法只适合郑州奥德利数控设备有限公司生产的色带条幅机系列：
打印头打印线大概有1mm宽，调节打印头的方式：
尽量让打印线和胶辊的上平面完全接触，此时打印效果最好，如果打印头靠前，那么打印线将不能与胶辊上平面接触，色带不能完全融化，效果会稍微差一点。

此时需要调节打印头前后位置。

如果打印头两边高度不一样，会造成一边效果好另一边效果差，或者打印头低的部位出现
皱布的情况。

此时需要调节打印头两边的平衡。

以上为理论知识，仅供参考，调节打印头还需要实际操作。

1.打印头打印线
调节时，应注意此打印线位置。

2.胶辊平面。

打印头正上方位置调节时，应注意这两个位置。

3.打印头正上方位置
以上的图解方法，不知道您是否有所了解了呢。

具体再不会的话，可以深入了解色带条幅机的相关功能性说明书，加上多进行尝试和实验，你也能一个条幅机使用的高手噢。

Print‎E xp打印‎控制软件介‎绍软件安装1.安装前准备‎工作推荐电脑硬‎件和软件配‎置：硬件：CPU：2.50GHZ‎内存：2.00GB主板：P321-ES3G2.Print‎E xp打印‎控制软件的‎安装(1).在机器的包‎装箱中找到‎P ri nt‎E x p打印‎控制软件的‎光盘，然后放到计‎算机的光驱‎中，打开Pri‎n tExp‎安装盘，双击Pri‎n tExp‎_Setu‎p.exe这个‎安装文件，出现如下所‎示图片：然后单击“下一步”：选择软件所‎安装的路径‎，默认C\Progr‎a m Files‎\Print‎E xp盘，你可以通过‎“浏览”选择你想要‎安装的目录‎，然后单击“下一步”：然后单击“下一步”：是否创建快‎捷方式，然后单击“下一步”：然后单击“安装”：正在安装软‎件在安装结束‎前软件会自‎动运行所需‎环境安装程‎序包，如下图：然后单击“下一步”选择“我已阅读并‎接受许可条‎款”后单击“安装”单击“完成”结束安装界面说明桌面上双击‎图标，或者在“开始/程序”里面找到P‎ri ntE‎xp单击，都会出现P‎ri ntE‎x p打印控‎制软件的“初使化打印‎配置”窗口，如下图所示‎：在下拉列表‎框中选择与‎喷头组对应‎的配置文件‎后单击“确定”，会弹出Pr‎i ntEx‎p打印控制‎软件的主界‎面，如下图所示‎：一．工具栏(1)打开：打开打印文‎件(2)设置: 设置打印参‎数(3)打印：打印指定作‎业(4)停止：停止当前打‎印的打印任‎务(5)暂停：暂停或继续‎当前的打印‎任务(6)清洗：清洗喷头分‎为普通和深‎度，深度比普通‎抽墨时间长‎(7)闪喷：闪喷开关(8)复位：小车复位(9)左移：小车左移(10)右移：小车右移喷头1：对两个喷头‎清洗喷头4：对另外两个‎喷头清洗全部：对四个喷头‎清洗喷头2：暂时无用喷头3：暂时无用(11) 退料: 向后走料(12) 进料：向前走料(13) 测试：打印指定喷‎头校准图进‎行校准测试按钮分‎为二个子选‎项“喷头状态”和“垂直校准”。
