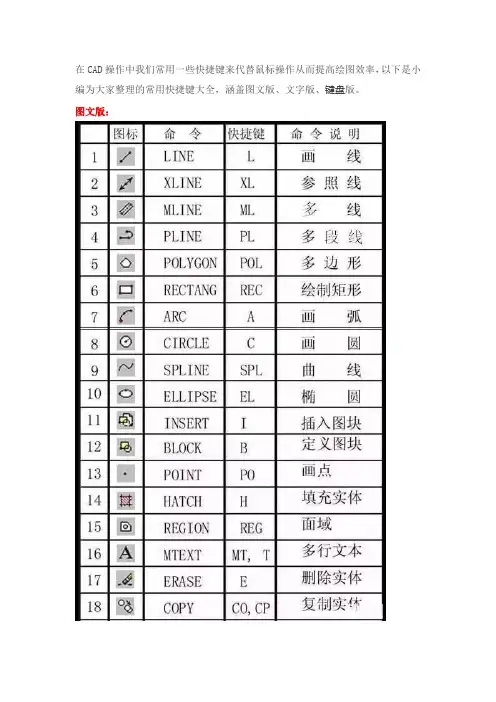

CAD快捷键总汇
- 格式：docx
- 大小：23.14 KB
- 文档页数：9
图形的绘制与编辑
l,*line直线
lw,*lweight线宽设置
lt,*linetype线型管理器
lts,*ltscale设置全局线型比例因子
ml,*mline多线（创建多条平行线）
xl,*xline构造线（创建无限长的线）
pl, *pline多段线
pe,*pedit编辑多段线
spl,*spline样条曲线
*splframe控制样条曲线和样条曲线拟合多段线的显示
spe,*splinedit编辑样条曲线
*revcloud修订云线
*ray 射线
po,*point点
*ddptype 点样式
c,*circle圆
a,*arc圆弧
do,*donut圆环
el,*ellipse椭圆
pol,*polygon正多边形
rec,*rectang矩形
tb*table插入表格
ts*tablestyle表格样式
h,*bhatch图案填充
he,*hatchedit图案填充（修改一个图案或渐变填充）
修改
ex,*extend延伸
s,*stretch拉伸(用时不能全选，全选就变成
了移动)
len,*lengthen拉长（修改对象的长度和圆弧
的包含角,用时需先输参数后
选对象）
co或cp *copy复制对象
m,*move移动
mi,*mirror镜像
*mirrtext控制mirror命令反映文字的方式o,*offset偏移
ro,*rotate旋转（绕基点移动对象）
sc,*scale缩放
bo,*boundary边界创建
pu,*purge清理（删除图形中未使用的命名
项目，例如块定义和图层）al,*align对齐
ch,*properties特性ctrl+1
-ch,*change修改现有对象的特性
pr, props, mo, ch,*properties特性ctrl+1（控
制现有对象的特性）prclose,*propertiesclose（关闭“特性”选项板）ma,*matchprop特性匹配(格式刷)
ar,*array阵列
br,*break打断
cha,*chamfer倒角
f,*fillet圆角
e,*erase删除all 全选,r (remove)从已选的
图形中除去
tr,*trim修剪
x,*explode分解
la,*layer图层特性管理器
layiso/ layuniso隐藏或锁定除选定对象所在
的所有图层
layfrz冻结选定对象所在的图层
laythw 解冻图形中的所有图层
laylck/ layulk锁定选定对象所在的图层
layoff 关闭选定对象所在的图层
layon 打开图形中的所有图层
dr,*draworder更改图像和其他对象的绘制
顺序
sc, *scale缩放对象
xa,*xattach附着外部参照（将外部参照附着
到当前图形）
xb,*xbind外部参照绑定（绑定一个或多个
在外部参照里的命名对象定义到
当前的图形）
xc,*xclip外部参照剪裁（定义外部参照或块
剪裁边界，并设置前剪裁平面或
后剪裁平面）
xr,* xref*externalreferences外部参照管理器
（控制图形文件的外部参照）iad,*imageadjust图像调整（控制图像的亮
度、对比度和褪色度）iat,*imageattach附着图像（将新的图像附
着到当图形）
icl,*imageclip图像剪裁（为图像对象创建新
的剪裁边界）
im,*image图像（管理图像）
标注
dimassoc,* 系统变量标的关联性
dce,*dimcenter中心标记
dal,*dimaligned对齐标注
dan,*dimangular角度标注
dba,*dimbaseline基线标注
dco,*dimcontinue连续标注
qdim 快速标注
ddi,*dimdiameter直径标注
dli,*dimlinear线性标注
dor,*dimordinate坐标标注
dra,*dimradius半径标注
ded,*dimedit编辑标注
d,*dimstyle标注样式管理器
le,*qleader快速引线
*mleader多重引线
mls *mleaderstyle多重引线格式
mle*mleaderedit多重引线编辑
sta,*standards标准配置（cad标准）
dre,*dimreassociate重新关联标注
dda,*dimdisassociate删除选定择标注的关联
性
dt,*text单行文字
t或mt *mtext多行文字(右键—编辑器设置
—WYSIWYG（所见即所得）还有
其它显示设置)
mtexted 设置为“internal”或空(.)，将显示在
位文字编辑器;设置为“oldeditor”，
将显示多行文字编辑器如果多行
文字对象少于80 个字符，可以输
入:lisped 以使用lisp 编辑器
ed,*ddedit编辑文字、标注文字、属性定义
和特征控制框
txt2mtxt,把单行文字变成多行文字
（可以用炸开的方式把多行文字转
换成单行文字）
st,*style文字样式
草绘设置
Limits 图形界限
os,*osnap对象捕捉设置
(end 端点；圆心cen; 中点mid;
交点; 垂足切点最近点
sn,*snap捕捉（规定光标按指定的间距移动）ds 或se,*dsettings草图设置（指定捕捉模式、
栅格、极轴追踪和对象捕捉追
踪的设置）
un,*units单位（控制坐标和角度的显示格式并确定精度）
op,*options选项（自定义设置）
li,*list列表（显示选定对象的数据库信息）di,*dist测量两点之间的距离和角度
mea*measuregeom测量选定对象或点序列
的距离、半径、角度、面
积和体积
dbc,*dbconnect或ctrl+F6数据库连接管理器reg,*region面域（炸开可以取消面域）in,*intersect交集
uni,*union并集
su,*subtract差集
aa,*area面积
r,*redraw（刷新当前视口中的显示）
ra,*redrawall重画
re,*regen重生成
rea,*regenall全部重生成
ren,*rename重命名
me,*measure定距等分
div,*divide定数等分
b,*block创建块
i,*insert插入块
w,*wblock“写块”对话框（将对象或块写入新图形文件）
ctrl+z / u(undo) 取消上面的操作
mredo 恢复之前几个用UNDO 或U 命令放弃的效果
redo 恢复上一个用UNDO 或U 命令放弃的效果
ctrl+y 连续恢复取消的操作
线宽
小于0.3mm叫细线
0mm 一般用于经纬线
0.15mm等高线
0.25mm构造
大于0.3mm叫粗线
0.3mm表示各类巷道
0.5mm表示分界线（矿井内）
1mm不同矿井边界线，图纸内框
颜色
8#（灰色）煤层
40#（黄色）岩石巷道
20#（中国红）
173# （蓝色）水河流
255#（只可显示不可打印）辅助线
堆叠文字
“/”垂直堆叠文字
“#”对角堆叠文字
“^”在左下堆叠，在右上堆叠，在中上下堆叠文字编辑器中，要选中已经变为堆叠格式的文字，点右键－堆叠特性－自动堆叠－启用自动堆叠，其他时候点右键没有这个菜单。
