网络规划与设计案例分析题库1-0-3

网络计划优化案例试题及答案一、试题。

某工程的网络计划如下图所示，箭线上方括号外为工作名称，括号内为正常持续时间（天），箭线下方括号外为直接费用率（千元/天），括号内为最短持续时间（天）。

工程间接费用率为0.8千元/天，正常工期时的间接费用为16千元。

试进行工期优化，求出最低工程费用及其相应的工期。

[此处应插入网络计划图，图中节点用数字表示，例如1 2之间有工作A，正常持续时间为6天，直接费用率为0.5千元/天，最短持续时间为4天等类似表示]二、答案及解析。

1. 计算各工作的直接费用率和可压缩时间。

对于工作A，正常持续时间D_A=6天，最短持续时间d_A=4天，直接费用率C_A=0.5千元/天，可压缩时间Δ t_A=6 4=2天。

按照同样的方法计算其他工作的相关参数。

2. 找出关键线路并计算总工期和总费用。

通过计算（可采用标号法等计算关键线路的方法），找出关键线路，假设关键线路为1 2 3 4，总工期T = 18天。

总直接费用C_d（假设所有工作按正常持续时间计算直接费用之和），总间接费用C_i=0.8×18 + 16 = 30.4千元，总费用C = C_d+C_i。

3. 进行工期优化。

选择直接费用率最小的关键工作进行压缩。

假设在关键线路上工作A的直接费用率最小。

每次压缩Δ t = min{Δ t_A,Δ t_B,·s}（其中A,B,·s为关键工作），并且要考虑压缩后是否会改变关键线路。

压缩工作A一天，此时总工期变为T'=17天。

重新计算总费用：总直接费用增加0.5×1 = 0.5千元。

总间接费用减少0.8×1 = 0.8千元。

总费用C'=C 0.8+0.5。

继续按照上述方法进行压缩，直到不能再压缩为止（即再压缩会使直接费用增加超过间接费用减少量）。

4. 确定最低工程费用及其相应工期。

通过不断的计算和优化，最终得到最低工程费用及其对应的工期。

●某计算机系统采用5级流水线结构执行指令，设每条指令的执行由取指令(2△t）、分析指令 (1△t)、取操作数(3△t)、运算（1△t），写回结果（2△t）组成，并分别用5个子部件完成，该流水线的最大吞吐率为（1）；若连续向流水线拉入10条指令，则该流水线的加速比为（2）。

(1)A. B. C. D.(2)A.1:10 B.2:1 C.5:2 D.3:1【答案】B C【解析】吞吐率：指的是计算机中的流水线在特定的时间内可以处理的任务数量。

因为TP=n/Tkn：任务数Tk：处理N个任务所需要的时间。

在本题中，最大吞吐率为（1/3∆）T。

加速比：完成同样一批任务，不使用流水线所花的时间和使用流水线所用的时间之比。

在本题中，加速比是9×10/36=5:2。

●RISC（精简指令系统计算机）是计算机系统的基础技术之一，其特点不包括（3）。

(3) A.指令长度固定，指令种类尽量少B.寻址方式尽量丰富，指令功能尽可能强C.增加寄存器数目，以减少访存次数D.用硬布线电路实现指令解码，以尽快完成指令译码【答案】B【解析】RISC鼓励尽可能使用较少的寻址方式，这样可以简化实现逻辑、提高效率。

相反地，CISC则提倡通过丰富的寻址方式来为用户编程提供更大的灵活性。

●在磁盘上存储数据的排列方式会影响I/O服务的总时间。

假设每磁道划分成10个物理块，每块存放1个逻辑记录。

逻辑记录R1，R2，…，R10存放在同一个磁道上，记录的安排顺序如下表所示：假定磁盘的旋转速度为30ms/周，磁头当前处在R1的开始处。

若系统顺序处理这些记录，使用单缓冲区，每个记录处理时间为6ms，则处理这10个记录的最长时间为（4）；若对信息存储进行优化分布后，处理10个记录的最少时间为（5）。

(4)A.189ms B.208ms C.289ms D.306ms(5)A.60ms B.90ms C.109ms D.180ms 【答案】D B【解析】本题是一个较为复杂的磁盘原理问题，我们可以通过模拟磁盘的运行来进行分析求解。

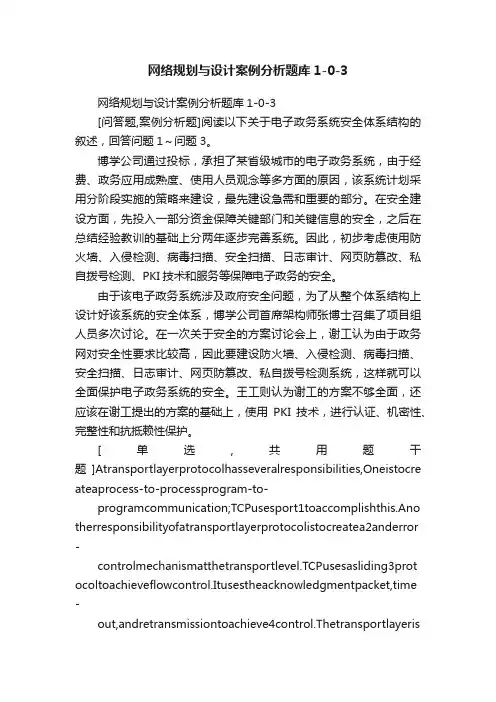

网络规划与设计案例分析题库1-0-3网络规划与设计案例分析题库1-0-3[问答题,案例分析题]阅读以下关于电子政务系统安全体系结构的叙述，回答问题1～问题3。

博学公司通过投标，承担了某省级城市的电子政务系统，由于经费、政务应用成熟度、使用人员观念等多方面的原因，该系统计划采用分阶段实施的策略来建设，最先建设急需和重要的部分。

在安全建设方面，先投入一部分资金保障关键部门和关键信息的安全，之后在总结经验教训的基础上分两年逐步完善系统。

因此，初步考虑使用防火墙、入侵检测、病毒扫描、安全扫描、日志审计、网页防篡改、私自拨号检测、PKI技术和服务等保障电子政务的安全。

由于该电子政务系统涉及政府安全问题，为了从整个体系结构上设计好该系统的安全体系，博学公司首席架构师张博士召集了项目组人员多次讨论。

在一次关于安全的方案讨论会上，谢工认为由于政务网对安全性要求比较高，因此要建设防火墙、入侵检测、病毒扫描、安全扫描、日志审计、网页防篡改、私自拨号检测系统，这样就可以全面保护电子政务系统的安全。

王工则认为谢工的方案不够全面，还应该在谢工提出的方案的基础上，使用PKI技术，进行认证、机密性、完整性和抗抵赖性保护。

[单选,共用题干题]Atransportlayerprotocolhasseveralresponsibilities,Oneistocre ateaprocess-to-processprogram-to-programcommunication;TCPusesport1toaccomplishthis.Ano therresponsibilityofatransportlayerprotocolistocreatea2anderror -controlmechanismatthetransportlevel.TCPusesasliding3prot ocoltoachieveflowcontrol.Itusestheacknowledgmentpacket,time -out,andretransmissiontoachieve4control.Thetransportlayerisalsoresponsibleforprovidingaconnectionmechanismfortheapplic ationprogram.Theapplicationprogramsends5ofdatatothetranspo rtlayer.空白（1）处应选择（）A.A.numbersB.connectionC.diagramsD.resources传输层协议有多个职责。

网络规划与设计考试试卷（答案见尾页）一、选择题1. 网络规划与设计的基本原则是什么？A. 可靠性、可扩展性、安全性、高性能B. 可靠性、可扩展性、安全性、成本效益C. 可靠性、可扩展性、安全性、易用性D. 可靠性、可扩展性、安全性、技术可行性2. 在进行网络规划时，以下哪个因素不是需要考虑的主要因素？A. 用户需求B. 网络带宽C. 数据中心位置D. 供应商选择3. 网络拓扑结构有哪些类型？A. 星型B. 环型C. 总线型D. 网状4. 在设计网络时，以下哪个选项不是物理层的技术？A. 电缆类型B. 频率分配C. 光纤D. 无线接入点5. 网络协议分为几个层次？每个层次的主要功能是什么？A. 七层，包括应用层、表示层、会话层、传输层、网络层、数据链路层、物理层B. 五层，包括应用层、表示层、会话层、传输层、网络层C. 四层，包括应用层、表示层、会话层、传输层D. 六层，包括应用层、表示层、会话层、传输层、网络层、数据链路层6. 以下哪个选项不是路由协议？A. RIPB. OSPFC. IGPD. BGP7. 什么是VLAN？VLAN在网络中的作用是什么？A. 提高网络安全性B. 提高网络性能C. 增强网络管理效率D. A和B8. 以下哪个选项不是网络安全策略的一部分？A. 访问控制列表（ACL）B. 防火墙C. 入侵检测系统（IDS）D. 虚拟专用网络（VPN）9. 在设计网络时，以下哪个因素不是技术因素？A. 硬件设备B. 软件架构C. 人员技能D. 经济预算10. 以下哪个选项不是网络规划与设计中的风险评估步骤？A. 风险识别B. 风险评估C. 风险缓解D. 风险监控11. 网络规划与设计的基本原则是什么？A. 可靠性、高性能、可扩展性、安全性B. 可靠性、高性能、可扩展性、易用性C. 可靠性、高性能、可扩展性、成本效益D. 可靠性、高性能、可扩展性、资源利用率12. 在进行网络规划时，以下哪个因素不是需要考虑的主要因素？A. 用户需求B. 成本预算C. 技术发展趋势D. 设备供应商的选择13. 网络拓扑结构中，以下哪种拓扑结构通常具有较高的可靠性？A. 星型拓扑B. 环型拓扑C. 网状拓扑D. 树型拓扑14. 在网络设计中，为了保证数据的快速传输，通常会采用以下哪种技术？A. 电路交换B. 分组交换C. 信元交换D. 语音交换15. 在OSI模型中，哪一层负责数据的分段和重组？A. 物理层B. 数据链路层C. 网络层D. 传输层16. 以下哪种设备通常用于连接不同的网络？A. 路由器B. 集线器C. 中继器D. 网桥17. 在局域网（LAN）中，以下哪种设备负责数据的物理层传输？A. 路由器B. 交换机C. 集线器D. 物理层网关18. 在网络规划中，以下哪个方面不属于性能评估的范畴？A. 带宽B. 延迟C. 错误率D. 网络利用率19. 在广域网（WAN）中，以下哪种技术通常用于实现远程数据通信？A. 光纤通信B. 无线通信C. 同轴电缆D. 卫星通信20. 在网络设计中，为了保证网络的可用性和可扩展性，通常会采用以下哪种策略？A. 高内聚、低耦合B. 低内聚、高耦合C. 高内聚、高耦合D. 低内聚、低耦合21. 网络拓扑结构有哪些类型？A. 星型B. 树型C. 环型D. 网状E. 混合型22. 在OSI模型中，哪一层负责数据传输？A. 物理层B. 数据链路层C. 网络层D. 传输层23. 以下哪个设备位于OSI模型的物理层？A. 路由器B. 交换机C. 集线器D. 中继器24. 什么是VLAN？A. 一种网络设备，用于连接不同的网络段B. 一种网络技术，用于在物理网络上创建逻辑隔离的网络C. 一种网络协议，用于数据压缩和加密D. 一种网络拓扑结构，类似于星型25. 以下哪个选项描述了OSI模型的数据链路层？A. 负责建立、管理和终止链路连接B. 负责数据帧的封装、解封装和错误检测C. 负责物理层的功能，如比特流的传输D. 负责路由选择和流量控制26. 什么是OSI中的网络层？A. 负责数据包的路由选择和转发B. 负责物理网络的通信C. 负责数据帧的封装、解封装和错误检测D. 负责建立、管理和终止链路连接27. 在TCP/IP协议族中，哪个协议负责端到端的数据传输？A. IP协议B. TCP协议C. UDP协议D. ICMP协议28. 什么是DHCP？A. 动态主机配置协议B. 一种网络设备，用于连接不同的网络段C. 一种网络技术，用于在物理网络上创建逻辑隔离的网络D. 一种网络拓扑结构，类似于星型29. 在OSI模型中，哪一层负责错误检测和纠正？A. 物理层B. 数据链路层C. 网络层D. 传输层30. 什么是VPN？A. 一种网络设备，用于连接不同的网络段B. 一种网络技术，用于在公共网络上创建安全的私人网络C. 一种网络协议，用于数据压缩和加密D. 一种网络拓扑结构，类似于星型31. 网络规划与设计中，哪个因素决定了网络的性能和可靠性？A. 网络拓扑结构B. 网络协议C. 网络设备D. 网络软件32. 在进行网络规划时，以下哪个不是关键的网络资源？A. 时间资源B. 技术资源C. 人力资源D. 财务资源33. 网络规划与设计的基本原则不包括哪一项？A. 可靠性原则B. 高效性原则C. 安全性原则D. 灵活性原则34. 在设计网络拓扑结构时，以下哪种拓扑结构通常具有较高的可靠性？A. 星型拓扑B. 环型拓扑C. 网状拓扑D. 树状拓扑35. 在网络规划与设计中，哪种工具可以帮助评估网络资源的利用率？A. 网络模拟软件B. 网络优化软件C. 网络规划软件D. 网络管理软件36. 在设计网络安全策略时，以下哪个因素通常不是首要考虑的？A. 数据保密性B. 数据完整性C. 数据可用性D. 用户满意度37. 在进行网络优化时，以下哪个不是常见的优化措施？A. 重新配置网络设备B. 增加网络带宽C. 优化网络协议D. 更换网络拓扑结构38. 在网络规划与设计中，哪个方面通常不属于网络设计的范畴？A. 硬件选择B. 软件开发C. 网络管理D. 服务提供商的选择39. 在设计网络时，以下哪个因素通常不是影响网络性能的主要因素？A. 物理距离B. 网络设备性能C. 网络协议选择D. 网络管理员技能40. 在网络规划与设计中，哪个步骤通常位于项目启动和需求分析阶段？A. 网络架构设计B. 网络安全设计C. 网络性能设计D. 网络管理设计二、问答题1. 什么是网络拓扑？请列举几种常见的网络拓扑结构，并简要说明它们的特点。

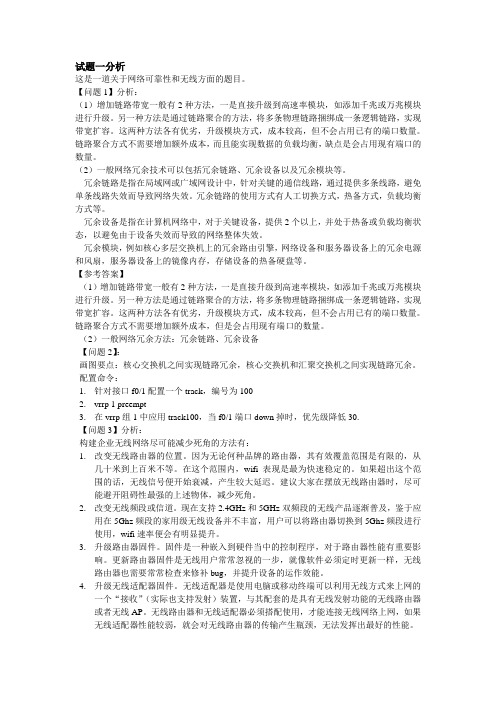

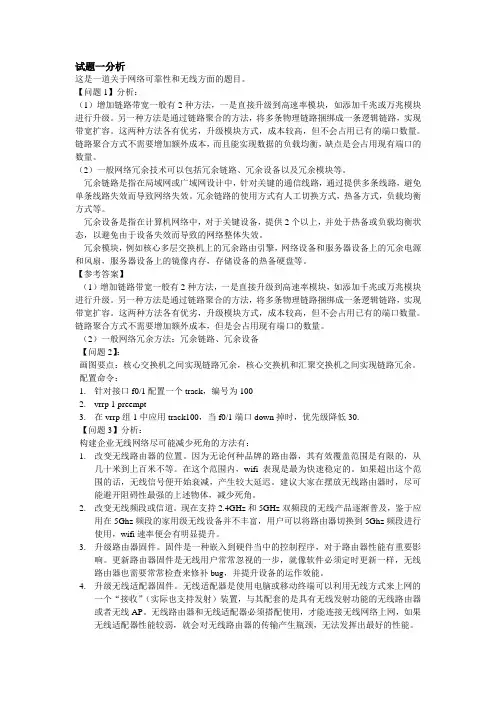

试题一分析这是一道关于网络可靠性和无线方面的题目。

【问题1】分析：（1）增加链路带宽一般有2种方法，一是直接升级到高速率模块，如添加千兆或万兆模块进行升级。

另一种方法是通过链路聚合的方法，将多条物理链路捆绑成一条逻辑链路，实现带宽扩容。

这两种方法各有优劣，升级模块方式，成本较高，但不会占用已有的端口数量。

链路聚合方式不需要增加额外成本，而且能实现数据的负载均衡，缺点是会占用现有端口的数量。

（2）一般网络冗余技术可以包括冗余链路、冗余设备以及冗余模块等。

冗余链路是指在局域网或广域网设计中，针对关键的通信线路，通过提供多条线路，避免单条线路失效而导致网络失效。

冗余链路的使用方式有人工切换方式，热备方式，负载均衡方式等。

冗余设备是指在计算机网络中，对于关键设备，提供2个以上，并处于热备或负载均衡状态，以避免由于设备失效而导致的网络整体失效。

冗余模块，例如核心多层交换机上的冗余路由引擎，网络设备和服务器设备上的冗余电源和风扇，服务器设备上的镜像内存，存储设备的热备硬盘等。

【参考答案】（1）增加链路带宽一般有2种方法，一是直接升级到高速率模块，如添加千兆或万兆模块进行升级。

另一种方法是通过链路聚合的方法，将多条物理链路捆绑成一条逻辑链路，实现带宽扩容。

这两种方法各有优劣，升级模块方式，成本较高，但不会占用已有的端口数量。

链路聚合方式不需要增加额外成本，但是会占用现有端口的数量。

（2）一般网络冗余方法：冗余链路、冗余设备【问题2】：画图要点：核心交换机之间实现链路冗余，核心交换机和汇聚交换机之间实现链路冗余。

配置命令：1.针对接口f0/1配置一个track，编号为1002.vrrp 1 preempt3.在vrrp组1中应用track100，当f0/1端口down掉时，优先级降低30.【问题3】分析：构建企业无线网络尽可能减少死角的方法有：1.改变无线路由器的位置。

因为无论何种品牌的路由器，其有效覆盖范围是有限的，从几十米到上百米不等。

2022年下半年（下午）《网络规划设计师（案例分析）》真题2022年下半年（下午）《网络规划设计师（案例分析）》真题问答题（共3题，共3分）1.某企业网络拓扑如图1-1所示。

图1-1【问题1】（6分）根据图1-1，对该网络主要设备清单表1-1所示内容补充完整。

表1-1【问题2】（8分）1．网络中A、B设备连接的方式是什么依据A、B设备性能及双链路连接，计算两者之间的最大宽带。

2．交换机组F的连接方式是什么采用这种连接方式的好处是什么【问题3】（6分）该网络拓扑中连接到各分部可采用租赁ISP的DDN、Frame Relay、ISDN 线路等方式，请简要介绍这几种连接方式。

【问题4】（5分）若考虑到成本问题，对其中一条连接用VPN的方式，在分部路由器上做下列配置：sub-company（config）#crypto isakmp policy 1sub-company（config-isakmp）#encry dessub-company（config-isakmp）#hash md5sub-company（config-isakmp）#authentication pre-sharesub-company（config）# crypto isakmp key 6 cisco address x.x.x.x该命令片段配置的是（7）（7）备选答案：A、定义ESPB、IKE策略C、IPSce VPN 数据D、路由映射在该配置中，IP地址x.x.x.x是该企业总部IP地址还是分部IP地址2.传统业务结构下，由于多种技术之间的孤立性，使得数据中心服务器总是提供多个对外I/O接口。

在云计算模式发展的推动下，数据中心正在从过去的存储处理中心演变成为应用中心，并逐步向服务中心和运营中心转变。

而对客户来说，由于技术、经验、资金等限制，在转变过程中会遇到各种挑战，例如：虚拟化带来的技术复杂性，规模扩大带来的运维压力，系统和数据迁移的困难以及数据中心的高能耗等。

2025年软件资格考试网络规划设计师(综合知识、案例分析、论文)合卷(高级)自测试卷(答案在后面)一、综合知识（客观选择题，75题，每题1分，共75分）1、在OSI七层模型中，哪一层负责提供逻辑地址并处理数据包的转发？1、在OSI七层模型中，网络层负责提供逻辑地址并处理数据包的转发。

网络层的主要功能是路由选择，它决定数据包从源地址到目的地址之间如何选择路径。

此外，网络层还负责数据包的分段与重组、拥塞控制等任务。

2、哪种路由协议使用跳数作为其度量值，并且存在环路问题？2、RIP（Routing Information Protocol，路由信息协议）使用跳数作为其度量值，并且存在环路问题。

RIP是一种距离矢量路由协议，它通过计算到达目的地的跳数来确定最佳路径。

但是，由于其更新机制和度量值限制（最大跳数为15），容易导致路由环路的问题。

3、以下关于OSI七层模型中传输层功能的描述，正确的是（）A、负责数据帧的传输，保证数据的无差错传输B、负责数据包的路由选择，确保数据包从源到目的地的正确传输C、负责将数据从网络层传递到应用层，实现端到端的数据传输D、负责数据链路的建立、维护和拆除，提供可靠的连接服务4、在TCP/IP协议族中，负责将数据从源主机传输到目的主机的协议是（）A、IP协议B、ICMP协议C、UDP协议D、TCP协议5、在OSI七层模型中，负责处理端到端的差错控制和流量控制问题的是哪一层？A. 物理层B. 数据链路层C. 网络层D. 传输层E. 会话层F. 表示层G. 应用层6、以下哪种路由协议使用带宽作为度量标准来选择最佳路径？A. 距离矢量路由协议（如RIP）B. 链路状态路由协议（如OSPF）C. 内部网关路由协议（如IGRP）D. 边界网关协议（如BGP）7、在OSI七层模型中，以下哪一层负责处理端到端的通信？A、物理层B、数据链路层C、网络层D、传输层8、以下哪种技术可以实现虚拟局域网（VLAN）的划分？A、IP地址B、MAC地址C、VLAN IDD、子网掩码9、在OSI七层模型中，负责提供流量控制、错误检测以及可能的纠正措施，确保数据可靠传输的层次是什么？A. 物理层B. 数据链路层C. 网络层D. 传输层11、在TCP/IP协议族中，负责将数据从源主机传输到目的主机的协议是：A. IP协议B. TCP协议C. UDP协议D. ICMP协议13、在进行网络设计时，以下哪一项不是影响网络性能的关键因素？A. 网络带宽B. 传输介质C. 网络拓扑结构D. 网络操作系统版本15、题干：在OSI七层模型中，传输层负责实现 ______ 。

2025年软件资格考试网络规划设计师(综合知识、案例分析、论文)合卷(高级)自测试题(答案在后面)一、综合知识（客观选择题，75题，每题1分，共75分）1、题干：以下关于IP地址的分类，哪项说法是正确的？A、A类地址的第一个字节范围是1-126，用于大型网络B、B类地址的前两个字节范围是128-191，用于中小型网络C、C类地址的前三个字节范围是192-223，用于小型网络D、D类地址的第一个字节范围是224-239，用于多播2、题干：以下关于TCP和UDP协议，哪项说法是错误的？A、TCP协议提供面向连接的服务，而UDP协议提供无连接的服务B、TCP协议提供可靠的数据传输，而UDP协议提供不可靠的数据传输C、TCP协议使用三次握手建立连接，UDP协议使用三次握手建立连接D、TCP协议使用端口号进行数据传输，UDP协议使用端口号进行数据传输3、在TCP/IP协议族中，以下哪个协议负责提供可靠的数据传输服务？A. IP协议B. TCP协议C. UDP协议D. HTTP协议4、以下哪个技术可以实现网络的虚拟化，使得多个虚拟网络可以共享同一物理网络设备？A. VLAN（虚拟局域网）B. VPN（虚拟专用网络）C. NAT（网络地址转换）D. NAT645、题干：在OSI模型中，负责处理网络层以下的所有数据链路层及物理层协议的设备是：A. 路由器B. 网桥C. 交换机D. 网关6、题干：以下关于IP地址的说法中，正确的是：A. 公有IP地址可以在全球范围内使用，私有IP地址不能在互联网上直接使用B. 公有IP地址不能在互联网上直接使用，私有IP地址可以在全球范围内使用C. 公有IP地址和私有IP地址都可以在互联网上直接使用D. 公有IP地址和私有IP地址都不可以在互联网上直接使用7、以下关于OSI七层模型的描述，哪一项是错误的？A. 物理层负责数据传输的物理介质B. 数据链路层负责数据帧的传输C. 网络层负责网络寻址和路由选择D. 应用层负责提供端到端的服务8、以下关于TCP和UDP协议的描述，哪一项是正确的？A. TCP和UDP都是面向连接的协议B. TCP和UDP都是无连接的协议C. TCP提供可靠的数据传输，UDP不提供可靠的数据传输D. TCP和UDP都提供可靠的数据传输9、在OSI七层模型中，负责在发送方和接收方之间建立、管理和终止网络连接的层是：A. 应用层B. 表示层C. 会话层D. 网络层 10、以下哪种网络拓扑结构具有较高的可靠性，当网络中的一台设备故障时，不会影响其他设备的正常工作？A. 星型拓扑B. 环型拓扑C. 树型拓扑D. 网状拓扑11、在OSI七层模型中，负责传输层及以上各层之间的通信协议的是（）A. 应用层B. 表示层C. 会话层D. 传输层12、以下关于IP地址的说法正确的是（）A. 公有IP地址可以在任何网络中唯一标识一台主机B. 私有IP地址可以在任何网络中唯一标识一台主机C. 公有IP地址在局域网内部不能使用D. 私有IP地址在局域网内部不能使用13、在OSI模型中，哪一层负责在网络设备之间传输数据帧？14、以下哪个网络协议用于在网络层进行路由选择？15、题干：在OSI模型中，负责实现网络层到传输层的数据传输控制的协议是（）。

网络规划设计师-网络规划与设计案例分析(一)(总分：100.05，做题时间：90分钟)一、{{B}}试题一{{/B}}(总题数：1，分数：20.00)[说明]阅读以下关于某城市公交集团企业网络设计的叙述，回答下列问题。

某城市公交集团营运公司根据城市发展的需要，制定了公交集团2006年至2010年的信息规划。

在规划中明确提出在集团范围内建设一个用于公交车辆监控、调度的企业网络，利用先进的信息化技术改造传统的管理和运作模式，大力提升公共交通的服务水平和提高运行效率、降低运行成本。

公交集团营运公司是一家拥有4个二级分公司、1万多名职工、2000名办公人员的国有独资公司，目前拥有公交场站50个、公交营运线路250条，日营运车辆5000辆，平均运距为6km，线路总长度4000km，每年营运的载客人数为1亿人次，年营运收入130亿元。

公交集团企业网络覆盖集团总部与4个二级分公司，要求在5年内能够对所有公交车辆完成实时轨迹监控和调度，同时能够为公交集团内部信息系统的运行提供网络支撑环境。

（分数：20.01）(1).在需求分析阶段，设计单位了解到公交集团办公人员的工作时间是早上8:00至下午6:00，公交线路的运营时间是早上5:00至晚上10:00，在非工作时间，监控和调度网络基本处于闲置状态。

公交集团企业网络的应用主要包括4类，分别是车辆监控调度、办公和集团营运业务、场站视频监控和互联网访问。

各类应用的当前需求调查情况如下表所示。

(b)请根据应用需求调查情况，结合5年后的增长率，计算并填写下表的内容。

（分数：6.67）__________________________________________________________________________________________ 正确答案：((a)网络可用性为：((12-5)+10)/24×100%≈70.83%(b)：应用名称平均事务量大小(MB)峰值用户数(个)平均会话长度(秒)每会话事务数(个)增长率5年后应用总流量(Mbps)车辆监控调度0.00007 5000 10 1 20% 0.336办公和集团营运业务0.5 2000 600 2 200% 80场站视频监控0.2 250 1 1 100% 800互联网访问0.6 200 600 2 300% 12.8)解析：本题是一个典型的规划设计案例，涉及网络分析与设计过程的需求分析、逻辑网络设计、物理网络设计。
