传感器应用-电子秤制作汇总

用称重传感器制作的数显电子秤数字电子秤是一种常见的精密仪器，它称重精确，读数方便，很受人们的欢迎，但是价格却往往让人望而却步。

毕竟和普通的秤相比，其价格要高过许多。

一次买回一个便宜的称重传感器，经过一段时间的琢磨，结合网上的资料，制作了一个使用普通的数字万用表就可以直接读取重量的电子秤，称重精度为lg，最大量程3kg。

还可以通过上面的精密多圈电位器，自己设定电子秤斜率，满足你直观的读数需要。

称重传感器本身是一个精密电阻，当重物加在上面的时候电阻就会有微小的变化，这时加在这个电阻上的电压也会有变化，不过，由于变化比较小，所以必须放大才能够测量，在该传感器自带的配套电路板中，使用了CMOS四运放LMC660AIM。

它具有高阻抗的输入缓冲级和极低的偏置电流，同时又具有126dB的电压增益，单电源供电，很适合做称重传感器的放大电路。

LMC660AIM有四个运放单元，这里只使用了一个ICla，其它三个为了防止干扰将其作为电压跟随的方式。

实际接线非常简单，只需要对配套电路板上的LMC660AIM的IC la进行电压测量就可以了，其电路图如下图。

LMC660AIM的①、②脚分别和电位器相连，再接万用表测量就可以了，电位器的作用是调整电子秤斜率的。

电路焊好以后，然后按下图的样式安装就可以了。

首先需要用合适螺丝将传感器固定在一稳定的平台上，以我的图片为例，是固定在一个磁带盒子上的，然后再在传感器的另外一头，固定一个光盘就可以做为托盘了。

然后再把万用表针插在接头里，接上电源（12V，正负无所谓，电路中还有个整流部分）．微调电位器，当电压指示在11 5.OmV的时候，则此时的斜率就是正常的O.1mV/1g（这个数据是测量得来的）。

然后需要用标准物品进行校准，最简单的方法是使用一元硬币，每个6g，你可以准备5个左右的硬币，依次加进去，检查是不是每次增加6g。

在检测完成以后，再进行大重量的实验，加上一个500g左右的重物，然后再依次加入这6个硬币，这时候应该仍然是每次增加6g。

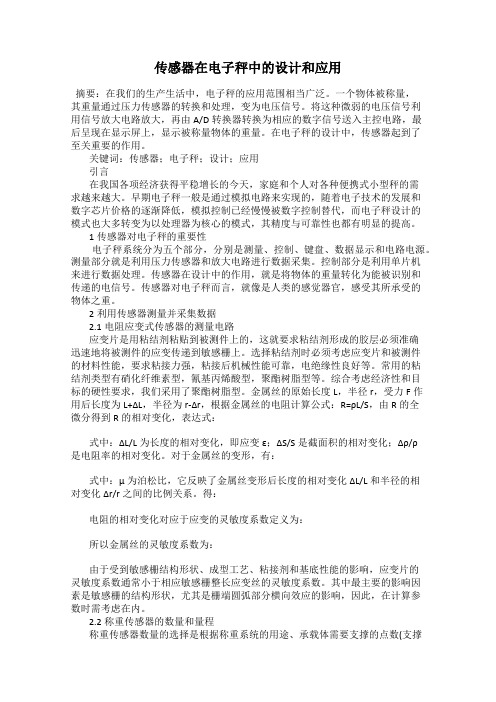

传感器在电子秤中的设计和应用摘要：在我们的生产生活中，电子秤的应用范围相当广泛。

一个物体被称量，其重量通过压力传感器的转换和处理，变为电压信号。

将这种微弱的电压信号利用信号放大电路放大，再由A/D转换器转换为相应的数字信号送入主控电路，最后呈现在显示屏上，显示被称量物体的重量。

在电子秤的设计中，传感器起到了至关重要的作用。

关键词：传感器；电子秤；设计；应用引言在我国各项经济获得平稳增长的今天，家庭和个人对各种便携式小型秤的需求越来越大。

早期电子秤一般是通过模拟电路来实现的，随着电子技术的发展和数字芯片价格的逐渐降低，模拟控制已经慢慢被数字控制替代，而电子秤设计的模式也大多转变为以处理器为核心的模式，其精度与可靠性也都有明显的提高。

1传感器对电子秤的重要性电子秤系统分为五个部分，分别是测量、控制、键盘、数据显示和电路电源。

测量部分就是利用压力传感器和放大电路进行数据采集。

控制部分是利用单片机来进行数据处理。

传感器在设计中的作用，就是将物体的重量转化为能被识别和传递的电信号。

传感器对电子秤而言，就像是人类的感觉器官，感受其所承受的物体之重。

2利用传感器测量并采集数据2.1电阻应变式传感器的测量电路应变片是用粘结剂粘贴到被测件上的，这就要求粘结剂形成的胶层必须准确迅速地将被测件的应变传递到敏感栅上。

选择粘结剂时必须考虑应变片和被测件的材料性能，要求粘接力强，粘接后机械性能可靠，电绝缘性良好等。

常用的粘结剂类型有硝化纤维素型，氰基丙烯酸型，聚酯树脂型等。

综合考虑经济性和目标的硬性要求，我们采用了聚酯树脂型。

金属丝的原始长度L，半径r，受力F作用后长度为L+ΔL，半径为r-Δr，根据金属丝的电阻计算公式：R=ρL/S，由R的全微分得到R的相对变化，表达式：式中：ΔL/L为长度的相对变化，即应变ε；ΔS/S是截面积的相对变化；Δρ/ρ是电阻率的相对变化。

对于金属丝的变形，有：式中：μ为泊松比，它反映了金属丝变形后长度的相对变化ΔL/L和半径的相对变化Δr/r之间的比例关系。

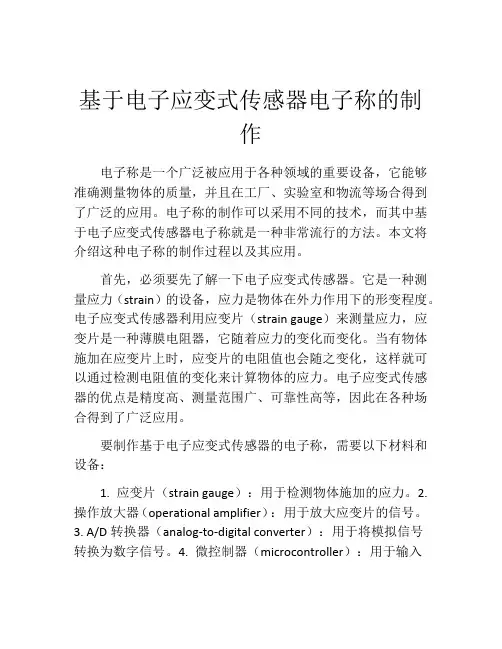

基于电子应变式传感器电子称的制作电子称是一个广泛被应用于各种领域的重要设备，它能够准确测量物体的质量，并且在工厂、实验室和物流等场合得到了广泛的应用。

电子称的制作可以采用不同的技术，而其中基于电子应变式传感器电子称就是一种非常流行的方法。

本文将介绍这种电子称的制作过程以及其应用。

首先，必须要先了解一下电子应变式传感器。

它是一种测量应力（strain）的设备，应力是物体在外力作用下的形变程度。

电子应变式传感器利用应变片（strain gauge）来测量应力，应变片是一种薄膜电阻器，它随着应力的变化而变化。

当有物体施加在应变片上时，应变片的电阻值也会随之变化，这样就可以通过检测电阻值的变化来计算物体的应力。

电子应变式传感器的优点是精度高、测量范围广、可靠性高等，因此在各种场合得到了广泛应用。

要制作基于电子应变式传感器的电子称，需要以下材料和设备：1. 应变片（strain gauge）：用于检测物体施加的应力。

2. 操作放大器（operational amplifier）：用于放大应变片的信号。

3. A/D转换器（analog-to-digital converter）：用于将模拟信号转换为数字信号。

4. 微控制器（microcontroller）：用于输入和处理数字信号。

5. 电子秤外壳、负载皿和其他机械部件。

6. 电源。

制作基于电子应变式传感器的电子称的具体步骤如下：1. 制备应变片：应变片是用于检测物体施加的应力的部件，它需要按照需求的规格进行制备。

一般来说，应变片是由一块金属片和薄膜电阻器组成的。

应变片制备好后需要将其固定在电子秤的负载皿上。

2. 连接电子元器件：将应变片连接到操作放大器，再将操作放大器连接到A/D转换器和微控制器。

通过这些电子元器件的连接，可以将应变片检测到的应力转化为数字信号，然后进行处理。

3. 校准：在使用电子称前，必须对其进行校准。

校准的目的是调整电子元件的参数，使得电子称能够准确地测量相应的质量值。

制作电子秤报告1. 引言本报告旨在介绍制作电子秤的过程和结果。

电子秤是一种用于测量重量的设备，使用传感器对物体施加的力进行测量，并将其转化为数字信号。

在本报告中，我们将介绍电子秤的原理、设计过程和测试结果。

2. 原理说明电子秤的工作原理基于牛顿第二定律，即F = m * a，其中F是施加在物体上的力，m是物体的质量，a是物体的加速度。

电子秤通过传感器测量施加在物体上的力，并转化为电信号，然后使用电路和算法将该信号转化为对应的质量。

电子秤通常由以下几个部分组成： - 传感器：用于测量物体施加的力，常见的传感器有应变片传感器和压力传感器。

- 模拟电路：将传感器输出的电信号放大和处理，以提高测量的准确性。

- 数模转换器：将模拟信号转化为数字信号，以便于电子设备的处理和显示。

- 显示屏：用于显示测量结果。

3. 设计过程3.1 选取传感器传感器是电子秤的关键组成部分，其准确度和灵敏度直接影响测量结果的准确性。

在选取传感器时，我们需要考虑以下几点： - 测量范围：传感器应能够满足预期的测量范围，通常根据应用场景来确定。

- 准确度：传感器的准确度应满足测量要求。

- 稳定性：传感器在长时间使用过程中是否稳定，尽量选择稳定性较好的传感器。

3.2 模拟电路设计模拟电路负责放大和处理传感器输出的微小电信号，以提高测量的准确性。

在设计模拟电路时，我们需要注意以下几点： - 放大比：选择合适的放大比，使得传感器输出的信号能够被放大到数模转换器可以接受的范围内。

- 滤波：添加滤波电路，以去除传感器输出中的噪声信号，提高测量结果的稳定性。

- 电源稳定性：保证电源电压的稳定，以避免对测量结果的影响。

3.3 数模转换器和显示屏选择数模转换器负责将模拟信号转化为数字信号，方便后续电子设备的处理和显示。

显示屏用于显示测量结果。

在选择数模转换器和显示屏时，我们需要考虑以下几点：- 分辨率：数模转换器的分辨率应能够满足测量的精度要求。

《传感器原理及应用》基于压力传感器的电子秤
设计实验报告
1.实验功能要求
压力传感器把压力信号转换为电信号，经放大器处理，通过HX711在数码管显示压力数据在数码管。

2.实验所用传感器原理
原理：
上下表面各有一个应变片，每个应变片内有两个压力电阻，四个电阻组成全桥式电路（提高测量精度）。

将应变片粘贴到受力的力敏型弹性元件上，当弹性元件受力产生变形时，应变片产生相应的应变，转化成电阻变化。

如右图所示电桥电路，力引起的电阻变化将转换为测量电路的电压变化，通过测量输出电压的数值，再通过换算即可得到所测量物体的重量。

3.实验电路
4.实验过程
将电子秤大致能划分为三大部分，数据采集模块、控制器模块和人机交互界面模块。

其中数据采集模块由压力传感器、信号的前级处理和A/D 转换部分组成。

转换后的数字信号送给控制器处理，由控制器完成对该数字量的处理，驱动显示模块完成人机间的信息交换。

此外添加了一个过载、欠量报警提示的特殊功能。

5.
6.如图2-1（上图为本系统的设计图）
为了方便程序调试和提高可靠性，程序设计采用自上而下、模块化、结构化的程序设计方法，把总的编程过程逐步细分，分解成一个个功能模块，每个功能模块相互独立，每个模块都能完成一个明确的任务，实现某
个具体的功能。

本设计按任务模块划分的程序主要有初始化程序、主程序，A/D转换子程序、显示子程序、键盘处理子程序。

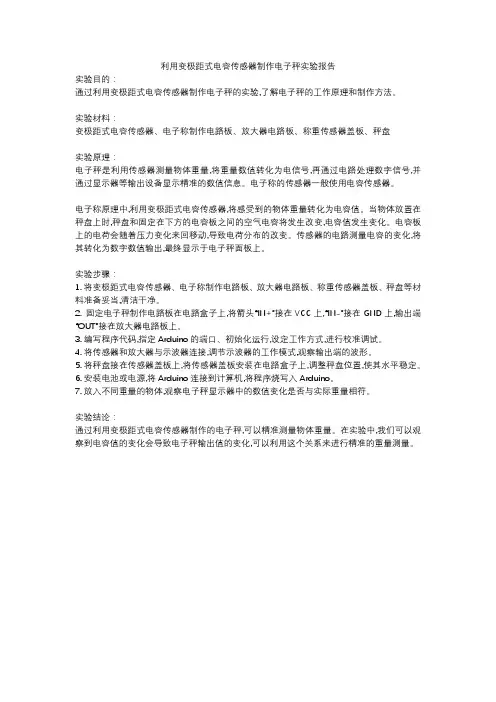

利用变极距式电容传感器制作电子秤实验报告实验目的：通过利用变极距式电容传感器制作电子秤的实验,了解电子秤的工作原理和制作方法。

实验材料：变极距式电容传感器、电子称制作电路板、放大器电路板、称重传感器盖板、秤盘实验原理：电子秤是利用传感器测量物体重量,将重量数值转化为电信号,再通过电路处理数字信号,并通过显示器等输出设备显示精准的数值信息。

电子称的传感器一般使用电容传感器。

电子称原理中,利用变极距式电容传感器,将感受到的物体重量转化为电容值。

当物体放置在秤盘上时,秤盘和固定在下方的电容板之间的空气电容将发生改变,电容值发生变化。

电容板上的电荷会随着压力变化来回移动,导致电荷分布的改变。

传感器的电路测量电容的变化,将其转化为数字数值输出,最终显示于电子秤面板上。

实验步骤：1. 将变极距式电容传感器、电子称制作电路板、放大器电路板、称重传感器盖板、秤盘等材料准备妥当,清洁干净。

2. 固定电子秤制作电路板在电路盒子上,将箭头“IN+”接在VCC上,“IN-”接在GND上,输出端“OUT”接在放大器电路板上。

3. 编写程序代码,指定Arduino的端口、初始化运行,设定工作方式,进行校准调试。

4. 将传感器和放大器与示波器连接,调节示波器的工作模式,观察输出端的波形。

5. 将秤盘接在传感器盖板上,将传感器盖板安装在电路盒子上,调整秤盘位置,使其水平稳定。

6. 安装电池或电源,将Arduino连接到计算机,将程序烧写入Arduino。

7. 放入不同重量的物体,观察电子秤显示器中的数值变化是否与实际重量相符。

实验结论：通过利用变极距式电容传感器制作的电子秤,可以精准测量物体重量。

在实验中,我们可以观察到电容值的变化会导致电子秤输出值的变化,可以利用这个关系来进行精准的重量测量。

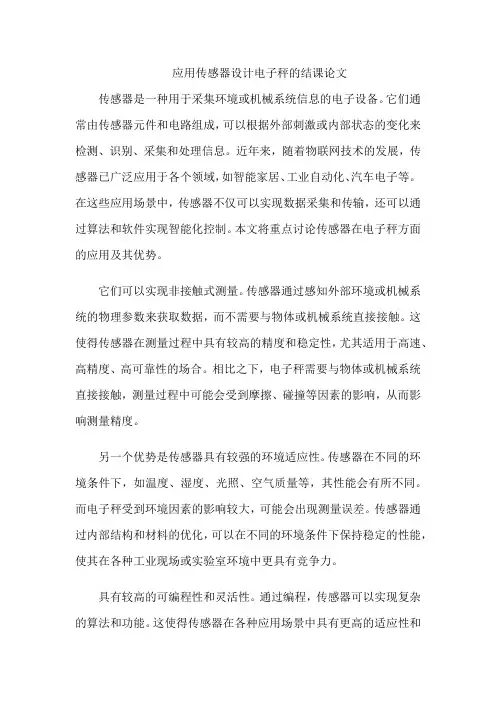

应用传感器设计电子秤的结课论文传感器是一种用于采集环境或机械系统信息的电子设备。

它们通常由传感器元件和电路组成，可以根据外部刺激或内部状态的变化来检测、识别、采集和处理信息。

近年来，随着物联网技术的发展，传感器已广泛应用于各个领域，如智能家居、工业自动化、汽车电子等。

在这些应用场景中，传感器不仅可以实现数据采集和传输，还可以通过算法和软件实现智能化控制。

本文将重点讨论传感器在电子秤方面的应用及其优势。

它们可以实现非接触式测量。

传感器通过感知外部环境或机械系统的物理参数来获取数据，而不需要与物体或机械系统直接接触。

这使得传感器在测量过程中具有较高的精度和稳定性，尤其适用于高速、高精度、高可靠性的场合。

相比之下，电子秤需要与物体或机械系统直接接触，测量过程中可能会受到摩擦、碰撞等因素的影响，从而影响测量精度。

另一个优势是传感器具有较强的环境适应性。

传感器在不同的环境条件下，如温度、湿度、光照、空气质量等，其性能会有所不同。

而电子秤受到环境因素的影响较大，可能会出现测量误差。

传感器通过内部结构和材料的优化，可以在不同的环境条件下保持稳定的性能，使其在各种工业现场或实验室环境中更具有竞争力。

具有较高的可编程性和灵活性。

通过编程，传感器可以实现复杂的算法和功能。

这使得传感器在各种应用场景中具有更高的适应性和扩展性。

相比之下，电子秤的编程和功能扩展相对较为有限。

还体现在其数据采集和传输方面。

传感器可以实时采集现场的物理参数数据，并通过无线或有线方式传输到远程终端或数据管理平台。

这使得数据的获取和处理更加便捷和高效。

电子秤需要测量完毕后再通过电缆或网络传输数据，存在一定的延迟和丢失数据的风险。

通过传感器与电子秤的结合，可以实现实时监测和控制物料的重量，避免过称或欠称的问题。

自动称重、计数、累计等功能，为生产、仓储、物流等环节提供更加精确和高效的解决方案。

霍尔传感器应用――电子秤实验
一、实验目的：了解霍尔式传感器用于称重实验方法。

二、基本原理：利用霍尔式位移传感器和振动台加载时悬臂梁产生位移，通过测位移来称重。

三、需用器件与单元：霍尔传感器实验模板、振动台、直流电源、砝码、数显单元。

四、实验步骤：
1、传感器安装如图：
线路接法如下：
2、在霍尔元件上加直流电压±4Ｖ，数量表2Ｖ。

3、调节传感器连接支架高度，使传感器在磁钢中点位置（要求当振动台无重物时，调节传感器高度使它在线性段起点），调R W2使数显表输出零。

4、在振动台面上中间部位分别加砝码：20g、40g、60g、80g、100g，读出数显表上相应值，依次填入表5-2。

表5-2
5、根据表5-2计算该称重系统的灵敏度。

6、放上未知重物，读出数显表电压值。

7、计算出未知重物为＿＿＿＿＿＿g。

五、思考题：
1、该电子称系统所加重量受到什么限制？
2、试分析本称重系统的误差。

简易电子秤设计总结1. 介绍本文档旨在总结和介绍一个简易电子秤的设计过程。

电子秤是一种常见的仪器，用于测量物体的重量。

设计一个简易电子秤可以帮助我们了解基本的电子秤原理，并加深对模拟与数字电路的理解。

2. 设计思路2.1 系统框图首先，我们需要建立一个系统框图，以明确设计中的各个组成部分。

+-------------+| ADC ||(模数转换器)|+-------------+|||+-------------+| MCU || (微控制器) |+-------------+|||+-------------+| 负载电桥 |+-------------+|||+--------------+| 电子秤 |+--------------+2.2 硬件部分设计硬件部分包括具体电路的设计和选型，这些部分包括：•电子秤传感器：用于测量重量的传感器，通常基于应变片或压阻片的工作原理；•负载电桥：将传感器的输出信号转换为电压信号；•模数转换器（ADC）：用于将模拟电压信号转换为数字信号，供微控制器处理；•微控制器（MCU）：负责处理和计算模数转换器产生的数字信号；•显示器：用于将测量结果显示给用户；2.3 软件部分设计软件部分包括微控制器程序的编写和功能实现。

主要任务包括：•采样：通过模数转换器采样传感器的电压信号；•数字处理：将模拟信号转换为数字信号，并进行相关数学运算；•显示：将测量结果显示在显示器上；•校准：根据标准物体进行校准，提高测量精度；•保存记录：将测量结果保存到内部存储器或外部存储设备；3. 设计步骤3.1 确定电子秤的测量范围与精度首先，我们需要确定电子秤的测量范围与精度，这将决定选取合适的传感器和电路元件。

3.2 选取合适的传感器和电路元件基于测量范围与精度的要求，选取合适的电子秤传感器和电路元件。

传感器的选取需要考虑其灵敏度、稳定性和响应时间等因素。

3.3 设计负载电桥根据传感器的特性和工作原理，设计负载电桥以将传感器的输出转换为电压信号。

电子秤制作原理
电子秤的制作原理主要涉及到力传感器、模拟信号处理、数字信号处理和显示等几个方面。

1. 力传感器：电子秤的关键部件是力传感器，它能够将物体的重量转换成电信号输出。

常用的力传感器有应变片式传感器、电容式传感器等。

应变片式传感器是将物体的重量通过应变片产生的应变转换为电信号输出，而电容式传感器则是通过物体的重量引起电容变化从而输出电信号。

2. 模拟信号处理：传感器输出的电信号是模拟信号，需要进行模拟信号处理。

模拟信号处理包括放大、滤波和线性化等。

放大是为了增加信号的幅度，使得更易于被后续的信号处理电路所处理；滤波是为了去除噪声和杂散信号，以提高测量的精度；线性化是为了保证输出信号与输入力的关系是线性的，从而实现准确的重量测量。

3. 数字信号处理：经过模拟信号处理后，信号被转换成数字信号，可以通过微处理器或专用芯片进行数字信号处理。

数字信号处理包括采样、数模转换和滤波等。

采样是将模拟信号转换成离散的数字信号；数模转换是将离散的数字信号转换成模拟信号，以方便后续的滤波和信号处理；滤波是为了去除采样过程中可能引入的高频噪声。

4. 显示：经过数字信号处理后，重量数据被转换成可以显示的数字形式。

可以通过液晶显示屏或LED数码管等方式进行显示。

显示器件会将数字信号转换成人们能够直观理解的数字或
字符形式，以方便使用者进行读数。

综上所述，电子秤的制作原理包括力传感器将物体重量转换成电信号、模拟信号的处理、数字信号的处理和重量数据的显示。

这些部分形成一个完整的闭环系统，实现了准确的重量测量。
