精心整理全高清录播系统方案第一部分：建设目标本方案旨在满足学校优质课程录制、教学同步直播、教学资源管理及共享要求，建设一套专业级全自动高清1、1)2、1）2）教师在讲台区域还是走向学生区域，配合录播主机实现不同场景的切换，确保教学活动的拍摄。
3）对教师进行多种景别的拍摄，根据教师不同的教学活动情况，摄像机自动变焦，实施近景、中景、全景拍摄。
4）能识别老师板书活动，并切换成板书摄像机拍摄，采取逻辑子区域设置方式，把黑板细分为多个子区域方式拍摄，清晰地拍摄5cm×5cm的字体，字体像素点阵在20×20以上。
5）学生定位准确、平滑，当学生活动时（站立回答问题），能及时定位活动的学生，并自动给活动学生特写镜头，若有多名学生同时活动，应调整为所有活动学生的全景，当学生活动结束（坐下）时，系统自动切换回教师镜头。
6）7）3、1）2）3）4）5）6）具有自动字幕、动态片头片尾或LOGO自动添加功能。
7）支持多种类型的输入接口，如BNC复合端子、S-Vedio、VGA、HDMI等。
8）远程导播考虑到学校老师操作问题，要求远程任一电脑在不需安装任何软件或插件的情况就能实现实时的导播及收看，系统不能将远程管理人员固定在某一点，要实现在网络的任意位置根据其授予的权限都能进行实时的管理及收看。
4、录播主机1）为使系统工作更稳定、可靠，录播系统主机必须是高集成度的一体式设备。
2）支持6路高清信号输入，采用多接口设计：3G-SDI/HDMI、VGA、YPbPr、S-video、CVBS，能满足多种接口的视频信号源进行矩阵排列组合接入。
1路VGA实时硬采集输入（采集分辨率1920*1080，采集帧率25fps），支持高清和标清采集，无需更换设备。
3）支持高清环出，便于观摩室大屏高清显示。
4）5）多6）7）8）9）10111213）云台控制口：RS-232/RS-485×4复用云台控制端口(PTZ)，云台控制码可设定。

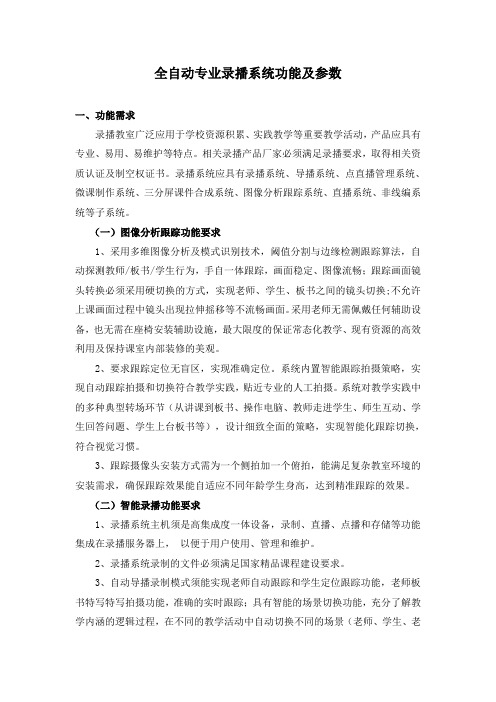

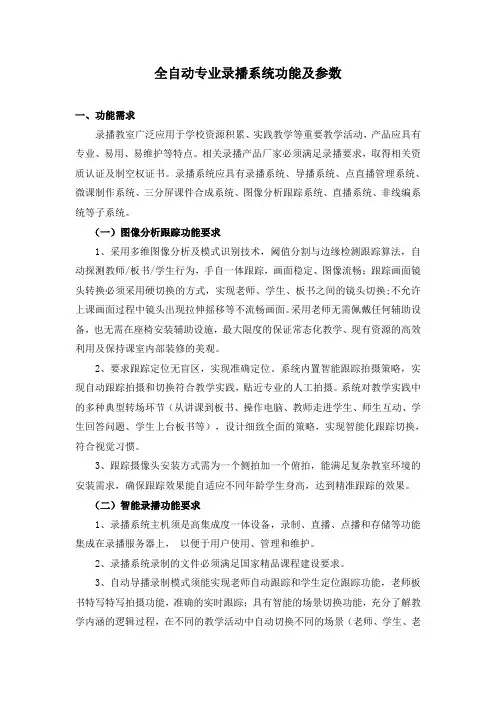

全自动专业录播系统功能及参数一、功能需求录播教室广泛应用于学校资源积累、实践教学等重要教学活动，产品应具有专业、易用、易维护等特点。
相关录播产品厂家必须满足录播要求，取得相关资质认证及制空权证书。
录播系统应具有录播系统、导播系统、点直播管理系统、微课制作系统、三分屏课件合成系统、图像分析跟踪系统、直播系统、非线编系统等子系统。
（一）图像分析跟踪功能要求1、采用多维图像分析及模式识别技术，阈值分割与边缘检测跟踪算法，自动探测教师/板书/学生行为，手自一体跟踪，画面稳定、图像流畅；跟踪画面镜头转换必须采用硬切换的方式，实现老师、学生、板书之间的镜头切换;不允许上课画面过程中镜头出现拉伸摇移等不流畅画面。
采用老师无需佩戴任何辅助设备，也无需在座椅安装辅助设施，最大限度的保证常态化教学、现有资源的高效利用及保持课室内部装修的美观。
2、要求跟踪定位无盲区，实现准确定位。
系统内置智能跟踪拍摄策略，实现自动跟踪拍摄和切换符合教学实践，贴近专业的人工拍摄。
系统对教学实践中的多种典型转场环节（从讲课到板书、操作电脑、教师走进学生、师生互动、学生回答问题、学生上台板书等），设计细致全面的策略，实现智能化跟踪切换，符合视觉习惯。
3、跟踪摄像头安装方式需为一个侧拍加一个俯拍，能满足复杂教室环境的安装需求，确保跟踪效果能自适应不同年龄学生身高，达到精准跟踪的效果。
（二）智能录播功能要求1、录播系统主机须是高集成度一体设备，录制、直播、点播和存储等功能集成在录播服务器上，以便于用户使用、管理和维护。
2、录播系统录制的文件必须满足国家精品课程建设要求。
3、自动导播录制模式须能实现老师自动跟踪和学生定位跟踪功能，老师板书特写特写拍摄功能，准确的实时跟踪；具有智能的场景切换功能，充分了解教学内涵的逻辑过程，在不同的教学活动中自动切换不同的场景（老师、学生、老师板书特写、中景、交互景、全景等），多角度多方式去表现教学的重点；能够与录播主机实现无缝融合。
全高清录播系统案第一部分：建设目标本案旨在满足学校优质课程录制、教学同步直播、教学资源管理及共享要求，建设一套专业级全自动高清课程录播系统。
该系统在技术性能和装备的先进性面全面达到或超过教育部关于学校数字化学习资源视频公开课制作的技术标准，能进行省级、级精品优质课程录制、网络教学直播、后期资源点播、生成高质量多模式的网络课程教学资源。
第二部份：高清全自动录播系统技术要求采用4机位拍摄式，分别为老师全景、老师特写、学生全景、学生特写、板书特写，系统支持摄像机的增加，且无需额外增加其它软硬件设备，另配有专业的视频资源服务平台,可支持后期全区新增录播教室的无缝对接，最大限度的利用现有资源，减少重复建设。
只需增加相应的摄像机数量就可。
采用先进的学生单镜头图像识别定位跟踪技术和导播系统实行教师教学活动和师生互动的自动拍摄，自动生成专业的高清本地视频和网络视频文件。
1、设备集中控制1)一键控制整个系统的开关，控制录播的开始、暂停和停止。
2、自动跟踪定位系统1）采用“图像识别”技术实现对教师的自动跟踪和对学生的自动定位，跟踪主机支持3路跟踪定位拍摄，分别对应教师区、学生区、板书区。
2）对教师跟踪准确，跟踪过程中画面平滑，可自定义教师活动区域设，能够识别教师在讲台区域还是走向学生区域，配合录播主机实现不同场景的切换，确保教学活动的拍摄。
3）对教师进行多种景别的拍摄，根据教师不同的教学活动情况，摄像机自动变焦，实施近景、中景、全景拍摄。
4）能识别老师板书活动，并切换成板书摄像机拍摄，采取逻辑子区域设置式，把黑板细分为多个子区域式拍摄，清晰地拍摄5cm×5cm的字体，字体像素点阵在20×20以上。
5）学生定位准确、平滑，当学生活动时（站立回答问题），能及时定位活动的学生，并自动给活动学生特写镜头，若有多名学生同时活动，应调整为所有活动学生的全景，当学生活动结束（坐下）时，系统自动切换回教师镜头。

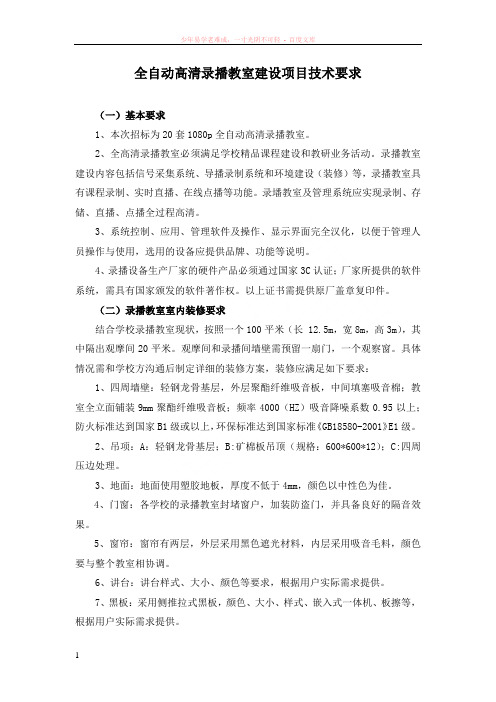

全自动高清录播教室建设项目技术要求（一）基本要求1、本次招标为20套1080p全自动高清录播教室。
2、全高清录播教室必须满足学校精品课程建设和教研业务活动。
录播教室建设内容包括信号采集系统、导播录制系统和环境建设（装修）等，录播教室具有课程录制、实时直播、在线点播等功能。
录墦教室及管理系统应实现录制、存储、直播、点播全过程高清。
3、系统控制、应用、管理软件及操作、显示界面完全汉化，以便于管理人员操作与使用，选用的设备应提供品牌、功能等说明。
4、录播设备生产厂家的硬件产品必须通过国家3C认证；厂家所提供的软件系统，需具有国家颁发的软件著作权。
以上证书需提供原厂盖章复印件。
（二）录播教室室内装修要求结合学校录播教室现状，按照一个100平米（长 12.5m，宽8m，高3m），其中隔出观摩间20平米。
观摩间和录播间墙壁需预留一扇门，一个观察窗。
具体情况需和学校方沟通后制定详细的装修方案，装修应满足如下要求：1、四周墙壁：轻钢龙骨基层，外层聚酯纤维吸音板，中间填塞吸音棉；教室全立面铺装9mm聚酯纤维吸音板；频率4000（HZ）吸音降噪系数0.95以上；防火标准达到国家B1级或以上，环保标准达到国家标准《GB18580-2001》E1级。
2、吊项：A：轻钢龙骨基层；B:矿棉板吊顶（规格：600*600*12）；C:四周压边处理。
3、地面：地面使用塑胶地板，厚度不低于4mm，颜色以中性色为佳。
4、门窗：各学校的录播教室封堵窗户，加装防盗门，并具备良好的隔音效果。
5、窗帘：窗帘有两层，外层采用黑色遮光材料，内层采用吸音毛料，颜色要与整个教室相协调。
6、讲台：讲台样式、大小、颜色等要求，根据用户实际需求提供。
7、黑板：采用侧推拉式黑板，颜色、大小、样式、嵌入式一体机、板擦等，根据用户实际需求提供。
8、灯光：采用三基色冷光灯（4000K色温），灯光照明充足，亮度均匀，光线柔和。
具体要求见装修工程。
9、隔断：采用隔断墙将两个互通房间分为两个区域，一个区域为录播间，一个区域为观摩间。
学校智能录播教室设备采购清单及招投标参数一、采购清单1.录播系统设备：-主机服务器：数量1台，配置高效的处理器、大容量硬盘、高速内存和稳定的操作系统，以支持大量的录播任务并保证稳定运行。
-录播设备：数量若干，包括高清摄像头、话筒、录音设备等，以满足多种录制需求。
-多屏显示设备：数量若干，支持高清显示和分屏功能，满足师生观看不同课堂内容的需求。
2.网络设备：-无线路由器：数量1台，设备稳定性好、传输速度快，支持多台设备同时上网。
-网络交换机：数量1台，提供稳定的局域网连接，支持多台设备的同时传输数据。
3.声音设备：-焦点话筒：数量若干，用于教师或学生讲台上的讲解，保证声音清晰、品质良好。
-广播音箱：数量若干，用于教室内音频播放，声音清晰、音质优秀。
4.视频设备：-高清投影仪：数量若干，品质好、显示清晰，支持多媒体视频播放。
-交互式显示屏：数量若干，支持触控、书写和展示功能，方便教师和学生互动。
5.电脑设备：-教师电脑：数量1台，配置高效处理器、大容量硬盘和高速内存，能够支持多媒体处理和录制任务。
-学生电脑：数量若干，配置中等性能，能够满足学生日常学习和互动的需求。
1.产品质量：-所有设备必须符合国家相关质量标准，附上合格证明文件。
-提供产品的质保期限，如出现问题能够提供维修服务。
2.技术参数：-声音设备需要具备高清音质和准确的声音定位功能。
-视频设备需要支持高清显示、色彩饱满，能够适应不同光照环境。
-电脑设备需要拥有较高的处理能力、存储空间和稳定性。
3.价格：-提供详细的报价单，包括每个设备的单价和数量，以及相关的折扣政策。
-提供合理的价格水平，既能满足设备质量要求，又能保证采购的经济性。
4.售后服务：-提供售后服务承诺，包括维修、更换和退款等服务。
-提供24小时的技术支持热线，并保证在合理时间内解决设备故障问题。
5.交货期限：-提供设备交货期限，能够按时交付设备并进行安装和调试。
6.供应商资质：-提供供应商的注册资质，包括营业执照、税务登记证等相关证件。

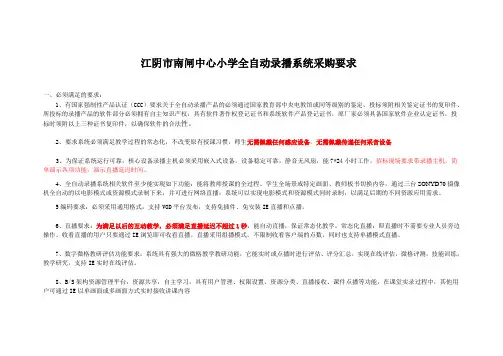

江阴市南闸中心小学全自动录播系统采购要求一、必须满足的要求：1、有国家强制性产品认证（CCC）要求关于全自动录播产品的必须通过国家教育部中央电教馆或同等级别的鉴定，投标须附相关鉴定证书的复印件、所投标的录播产品的软件部分必须拥有自主知识产权，具有软件著作权登记证书和系统软件产品登记证书，原厂家必须具备国家软件企业认定证书，投标时须附以上三种证书复印件，以确保软件的合法性。
2、要求系统必须满足教学过程的常态化，不改变原有授课习惯，师生无需佩戴任何感应设备，无需佩戴传递任何采音设备3、为保证系统运行可靠，核心设备录播主机必须采用嵌入式设备，设备稳定可靠，静音无风扇，能7*24小时工作。
招标现场要求带录播主机，简单演示各项功能，演示直播延迟时间。
4、全自动录播系统相关软件至少能实现如下功能：能将教师授课的全过程、学生全场景或特定画面、教师板书切换内容，通过三台SONYD70摄像机全自动的以电影模式或资源模式录制下来，并可进行网络直播：系统可以实现电影模式和资源模式同时录制，以满足后期的不同资源应用需求。
5编码要求：必须采用通用格式，支持VOD平台发布，支持免插件、免安装IE直播和点播。
6、直播要求：为满足以后的互动教学，必须满足直播延迟不超过1秒，能自动直播，保证常态化教学。
常态化直播：即直播时不需要专业人员旁边操作。
收看直播的用户只要通过IE浏览即可收看直播。
直播采用组播模式，不限制收看客户端的点数，同时也支持单播模式直播。
7、数字微格教研评估功能要求：系统具有强大的微格教学教研功能，它能实时或点播时进行评估、评分汇总，实现在线评估，微格评测，技能训练，教学研究，支持IE实时在线评估。
8、B/S架构资源管理平台：资源共享，自主学习，具有用户管理、权限设置、资源分类、直播接收、课件点播等功能，在课堂实录过程中，其他用户可通过IE以单画面或多画面方式实时接收讲课内容9、产品全免费保修三年以上（出具厂家证明），售后服务响应及时，1小时到达现场2小时解决问题。
附件：
项目需求
全自动高清录播系统需求、配置清单及供应商要求
一．高清录播软件系统要求
1、高清录播系统支持两路音视频信号和一路VGA信号的录制和直播，视频分辨率大小可调，最大为1024*768；VGA 信号的分辨率最高支持1600*1200,；软件抓屏支持分辨率为4096x2048；支持高清1080i和1080P的协议标准。
2、高清录播系统支持多种课件模式，单画面电影模式、三分屏课件模式、四分屏课件和画中画模式，同时生成二种模式。
3、在网上点播或直播时，课件可用IE浏览器直接播放，无需任何专门播放软件，直播延时小于1秒。
4、录制高清课件时，VGA 信号的自动切换可响应教师计算机的屏幕变化或教师计算机的操作，当教师计算机的屏幕没有变化或者教师没有操作计算机一定时间后自动返回视频信号，时间可通过软件自定义设置。
5、可通过高清导播服务器，实时看到当前图像录播的状态，高清导播服务器可以单独人为手动操做控制，满足不同教师要求，也可通过集控式录播程序远程录播课件，可直接远程录制高清课件，课件可录制在本机，也可录制在集控式录播服务器，也可两边同时录制课件。
6、录制高清课件时，自动添加片头片尾，系统可对教师讲课时所用的PPT 和Word自动生成文字索引，无需后期添加，后期可制作成带目录的章节化索引和缩略图索引。
7、屏幕流文件采用动态压缩算法，压缩率高，生成的课件占用磁盘课件很小，画面生成的高清课件可支持电脑画面上5号小字体，滚动屏幕画面时无拖尾现象。
8、高清视频信号采集支持高清1080，码流10Mb/s不拖尾，不延迟。
9、高清视频信号采集有效像素大于等于200万，高清摄像机（国际标准）。
10、高清录制系统采用高清数据转换和高清协议控制，课件的高清标准符合SCORM1.2（国际标准），采用高清芯片接口开发和软件编程底层数据接口设计。
11、动态屏幕捕获，能够将计算机屏幕内容，包括鼠标运动轨迹、电子白板内容等完全录制下来，屏幕内容可以保存为Flash格式。
12、支持高清课件编辑，可以进行任意的剪切，删除无用的部分，而且视频与讲稿是同步剪切。
也可以对多个课件进行拼接处理，能够修改PPT文档和 Word的错误。
13、具有图像与声音的监视功能，不会出现“静音课件”现象，同时有声音静音的提示。
14、支持远程控制：可远程控制录播机的操作和摄像机的镜头位置。
系统能够定时录播和
关闭系统，做到无人值守。
二．高清自动跟踪系统要求
1、图像定位，单镜头跟踪教师，单镜头跟踪学生。
2、跟踪效果实时、平滑，无明显晃动，教师始终处于图像中间位置，27种特效功能画面切入切出，同时支持3D特效。
3、全方位锁定教师在图像中的位置。
4、跟踪过程中采用智能变焦功能。
5、自动跟踪模块不受外界光源影响，教师可以在教室内自由活动，摄像机仍可连续跟踪。
6、通过集控式录播软件可以远程控制跟踪系统的启动和停止、偏移跟踪位置等。
7、对学生站起回答问题时能够给予特写镜头，回签完毕后自己切到教师镜头，镜头的切换是跟踪系统自动完成的，不用任何红外和超声波等辅助设备完成切换。
8、学生镜头能通过高清导播服务器控制，对教室划成的多个区域进行特写。
三．高清录制系统硬件要求
1、采用高清控制芯片。
2、支持高清数据接口开发。
3、符合国标高清要求标准。
4、高清导播服务器、高清定位服务器、高清视频信号采集等全部按高清协议要求标准设计。
四、直播系统要求
1、可同时实现任意间多媒体教室的课堂直播，在校师生可同时通过校园网络登录录播服务器，以单播或组播方式接收主播教室直播的讲课内容。
2、同步直播授课老师的视频、音频以及计算机屏幕内容。
3、在1280*1024分辨率下计算机屏幕可达30帧/秒直播，可以清晰流畅的直播屏幕中所放的DVD、VCD 以及 flash 动画。
可清晰直播动态小5号字体。
4、用 Internet Explorer 浏览器即可收看直播。
5、可支持两组音视频流、一个屏幕流的直播。
6、直播时主讲教室与听课教室的内容延迟不超过 1 秒，传到教室的音视频信号应该同步。
可以与学校现有的 Web Server 或学习管理系统进行无缝连接。
支持多种网络环境，例如：校园网、城域网、互联网、双向或单向卫星网等等。
五、高清非线性编辑软件系统要求
1、可以直接编辑四分屏课件。
2、能够直接对流媒体视频文件进行编辑处理。
3、能够对音视频流和屏幕流进行同步编辑，编辑后可以任意码流导出成三分屏课件。
4、支持无限音视频轨，多轨实时合成。
5、轻松添加片头、片尾、背景音乐，增强课件感染力。
6、课件进行编辑，包括创建索引、掐头、去尾、去掉中间录坏画面、分割成多个段落课件等功能。
7、可以对课件进行再压缩，方便课件在网上发布，使学生收看更流畅。
8、可对屏幕流进行独立编辑处理，能精准定位到屏幕图像的每一帧，能修改屏幕流错别字。
9、支持字幕功能，图像、声音和字幕有机结合，保持同步输出。
支持添加台标
10、具备转场特效功能，提供30余种特效，轻松实现动画。
11、能够利用现有音视频、PPT、电子教案等素材直接编辑并快速生成带索引的课件，无需录制生成，一套软件多种用途。
六、配置清单
1、供应商注册资金100万元及以上。
2、生产厂商提供针对本项目的唯一售后服务承诺原件及厂家唯一经销代理授权原件。
3、生产厂家具备资质为：ISO9001-2008质量管理体系认证证书。
4、要求录制软件、非线性编辑软件、直播软件功能现场演示。
