全站仪测坐标的操作步骤全站仪是一种高精度的测量仪器，常用于测量建筑物、桥梁、道路和其他工程项目的坐标。
通过使用全站仪，可以快速、准确地获取各个点的空间坐标数据。
本篇文章将介绍全站仪测坐标的操作步骤，以帮助用户正确进行相关测量工作。
1. 设定全站仪在进行坐标测量之前，首先需要正确设定全站仪。
以下是设定全站仪的操作步骤：•将全站仪放置在稳定的三脚架上，并确保其水平仪显示水平。
•打开全站仪电源，等待设备启动。
•进入全站仪的设置菜单，选择正确的坐标系统和测量单位。
根据具体要求，可以选择不同的坐标系统，如本地坐标系或全球坐标系。
•根据需要，设置测量精度和测量参数，例如测量距离和角度的精确度等。
2. 设置测量参考点在进行坐标测量之前，需要设置测量参考点。
以下是设置测量参考点的操作步骤：•在待测区域选择一个稳定的点作为测量参考点（通常选择一个具有固定位置且不易移动的物体作为参考点）。
•使用全站仪的测距功能或其他测距仪器，测量当前位置到参考点的距离，并记录下来。
3. 观测目标点在设定了全站仪并设置了测量参考点后，可以开始观测目标点。
以下是观测目标点的操作步骤：•使用全站仪的观测功能，选择观测模式（如单次观测或连续观测）。
•对准待测目标点，并使用全站仪的距离测量功能，测量目标点到测量参考点的水平距离和垂直距离。
•在完成测量后，记录测量结果，并将其作为目标点的空间坐标数据。
4. 计算目标点坐标在完成观测目标点后，需要通过计算来确定目标点的坐标。
以下是计算目标点坐标的操作步骤：•使用已知参考点的坐标数据和观测到的目标点的测量数据，可以通过三角测量或其他测量方法来计算目标点的空间坐标。
•根据所选的坐标系统和测量单位，进行相关计算，并得出目标点的坐标结果。
5. 验证和记录结果在计算出目标点的坐标后，需要进行结果验证和记录。
以下是验证和记录结果的操作步骤：•可以使用全站仪进行二次观测，以确保结果的准确性。
通过对同一目标点进行多次观测，并计算得出的坐标结果，可以对比并验证测量的一致性。
全站仪怎么坐标放样详细步骤操作方法
01
安装整平并调试全站仪，与经纬仪大致相同，然后按SO键进入放样功能。
02
按回车键进入下一页。
03
按F1键进入测站点坐标输入。
04
输入测站点坐标，按回车键进入下一页。
05
输入仪器高度。
06
输入完毕后按回车进入下一页。
07
按F2进入后视点坐标设置。
08
直接按F4。
09
输入坐标后，按回车键，或者按F4后输入后视点方位角按回车键。
10
按F4进入下一页。
11
按F3进入放样点坐标设置。
12
按F4进入下一页。
13
输入放样点坐标，按回车键。
14
输入棱镜高，然后按回车进入下一页。
15
此时系统会自动计算相关参数，等待自动跳转到下一页。
16
调整让DHR=0，只会棱镜移动到目镜对应的轴线上。
17
利用水平制动和水平微动调整dhr=0，按F2进入下一页。
18
智慧棱镜移动，使dh=0，dz=0，此时棱镜所处位置就是放样点位置了，这样就坐标放样完成。
19
如果要进入下一个坐标放样程序，按F4就可以了。
全站仪坐标测量的操作步骤
全站仪在工程测量等领域可是个很得力的助手呢！下面就来说说它坐标测量的操作步骤吧。
一、前期准备
首先得把全站仪给安置好喽。
找个平坦、稳固的地方，这一点可别小瞧！要是全站仪没放稳，那测量的数据可能就会有偏差呢。
我通常会在这个环节多花些时间，确保它稳稳当当的。
然后呢，对中整平。
这个操作大家应该比较熟悉吧？不过有时候可能会觉得有点麻烦，但千万不要敷衍了事哦！这一步看起来简单，但要是没做好，后续的测量可就麻烦大了。
接下来，打开全站仪的电源。
这个就不用多说了吧，就像开电视一样简单，哈哈。
二、仪器设置
设置测站信息。
这包括输入测站的坐标、仪器高之类的。
这里的数据一定要仔细核对呀！一旦输错了，那测量结果可就全错了，这一点真的很重要，我通常会再检查一次，真的，确认无误是关键。
三、后视设置
把棱镜放在后视点上。
这一步要特别小心哦！如果放歪了或者放的位置不对，那角度测量就会出问题。
四、坐标测量
好了，前面的准备工作都做好了，现在就可以开始测量坐标啦。
指挥持棱镜的人员把棱镜放在要测量的点上。
在全站仪上进行测量操作。
这时候全站仪就会显示出这个点的坐标啦。
不过呢，为了确保准确性，我建议可以多测量几次，取平均值。
这就是全站仪坐标测量的大致步骤啦。
是不是感觉也没有那么难呢？希望大家在实际操作的时候都能顺利哦！如果在操作过程中遇到啥问题，也别着急，多试几次，肯定能掌握的！。
全站仪测量坐标的操作步骤1. 前言全站仪是一种用于测量空间点坐标的仪器，广泛应用于建筑、土木工程等领域。
它的精度高、操作简便，能够提供准确的坐标数据，为工程测量提供了重要的技术支持。
本文将介绍全站仪测量坐标的具体操作步骤。
2. 准备工作在进行全站仪测量之前，需要进行以下准备工作： - 确定测量目标和区域：根据实际需要确定要测量的目标和区域，例如建筑物的某一部分或者地形地貌的某一特定点。
- 确定基准点：选择一个稳定的基准点作为参考点，全站仪将以该点为基准进行测量。
- 设置全站仪：打开全站仪电源，进行初始化设置，包括选择坐标系统、设置测量精度等。
3. 设置测站点在开始测量之前，需要设置测站点。
具体操作步骤如下： 1. 将全站仪放置在测站点上，调整仪器水平。
通过调整仪器脚部的高度或使用仪器自带的调平功能，使全站仪水平放置。
2. 使用全站仪的目标搜索功能，找到参考点。
3. 使用全站仪的定位功能，将参考点设为测站点。
在测站点上设置一块控制点，作为测量的起点。
4. 进行测量设置完成测站点后，即可开始测量坐标。
具体操作步骤如下： 1. 通过全站仪的目标搜索功能，对目标进行搜索。
将目标对准全站仪视野中的准星，并锁定目标。
2. 按下触发按钮，测量目标的坐标。
可以通过全站仪上的显示屏查看测量结果。
3. 移动全站仪到下一个目标点，重复以上测量步骤。
4. 如果需要多个测站点的测量，则回到第3步，在新的测站点上进行测量。
5. 数据处理测量完成后，还需要进行数据处理，以得到最终的测量结果。
具体操作步骤如下： 1. 导出测量数据：将全站仪上的测量数据导出到计算机或移动存储设备中。
2. 数据编辑：使用专业的测量软件对导出的数据进行编辑和处理。
可以根据需要进行数据的筛选、清理和修正。
3. 坐标计算：根据测量数据进行坐标计算，得到目标点的空间坐标。
4. 绘制图纸：根据测量结果绘制图纸，显示目标点的位置和坐标。
6. 结论全站仪测量坐标的操作步骤包括准备工作、设置测站点、进行测量和数据处理。
全站仪坐标放样操作步骤1、仪器调水平同经纬仪(忽略 ,开机后目镜转 360度使垂直过“ 0” 。
2、按 MENU 菜单进入模式3、按 F2:测量程序。
4、按S • O 、5、按 F3坐标放样,选择一个文件(按 F4跳过。
6、按 F1输入测站点,按 F4(坐标提示依次输入:N (X 、 E (Y 、 Z (忽略 ,全部输完按 ENT (回车。
7、按 F2后依次输入后视点:按 F4(坐标后桌面显示:输入 N (X 、 E (Y 坐标值后照准棱镜后(仪器中发出声响然后按 F3(是确定后进入坐标放样模式。
8、按 F3放样点:显示放样点名按 F3(坐标桌面显示:N (X 、 E (Y 、 Z (忽略依次输入 N 、 E 的坐标值,按 ENT (回车。
9、转动照准部,直至显示的水平角度差为 0。
10、在望远镜的方向放棱镜, 按 (测距键, 显示距离差。
根据距离差移动棱镜, 按 (测距键。
11. 重复步骤(7 ,直至显示距离差为 0。
12. 当显示的水平角度差与距离差同时为 0时,在地面标记该点。
13. 按(下点键,进入下一个放样点的测设。
注:上述测量:由建设方提供二点坐标后使用的测量方法, 如出现二点间有障碍物后无法施测,操作方法可采用后方交会法施测。
后方交会法1、同基本操作 1、2、3、4、 52、按 F2新点,显示 F1:极坐标 F2:后方交会法3、按 F2(后方交会法键。
选择一个文件,按 ENT 回车健确认,继续回车确认4、按 F1键,再回车确认5、输入已知点 A ,按 F4(是进入棱镜高输入(忽略 ,按 ENT 回车确认,照准已知点 A ,按 F1(测量键,进入已知点 B 的输入。
6、对已知点 B 的输入,同上 5,则显示后方交会残差7、按 F4(计算键,显示新点坐标,8、按 F49、同基本操作 6、 7、 8、 9、 10、 11。

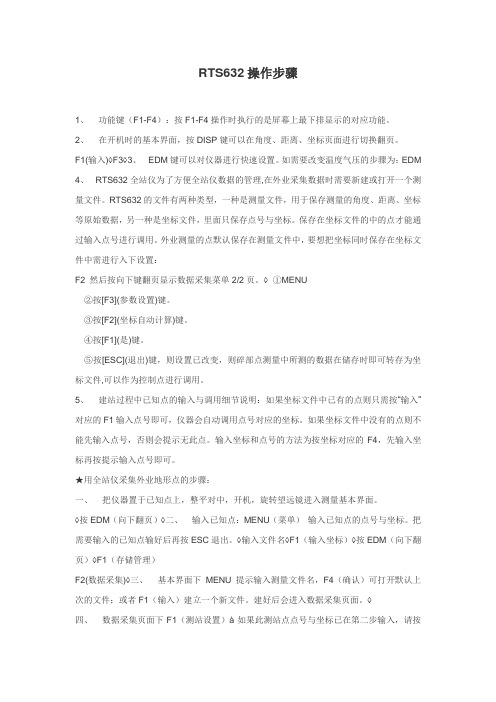

RTS632操作步骤1、功能键（F1-F4）：按F1-F4操作时执行的是屏幕上最下排显示的对应功能。
2、在开机时的基本界面，按DISP键可以在角度、距离、坐标页面进行切换翻页。
F1(输入)◊F3◊3、 EDM键可以对仪器进行快速设置。
如需要改变温度气压的步骤为：EDM 4、 RTS632全站仪为了方便全站仪数据的管理,在外业采集数据时需要新建或打开一个测量文件。
RTS632的文件有两种类型，一种是测量文件，用于保存测量的角度、距离、坐标等原始数据，另一种是坐标文件，里面只保存点号与坐标。
保存在坐标文件的中的点才能通过输入点号进行调用。
外业测量的点默认保存在测量文件中，要想把坐标同时保存在坐标文件中需进行入下设置：F2 然后按向下键翻页显示数据采集菜单2/2页。
◊①MENU②按[F3](参数设置)键。
③按[F2](坐标自动计算)键。
④按[F1](是)键。
⑤按[ESC](退出)键，则设置已改变，则碎部点测量中所测的数据在储存时即可转存为坐标文件,可以作为控制点进行调用。
5、建站过程中已知点的输入与调用细节说明：如果坐标文件中已有的点则只需按“输入”对应的F1输入点号即可，仪器会自动调用点号对应的坐标。
如果坐标文件中没有的点则不能先输入点号，否则会提示无此点。
输入坐标和点号的方法为按坐标对应的F4，先输入坐标再按提示输入点号即可。
★用全站仪采集外业地形点的步骤：一、把仪器置于已知点上，整平对中，开机，旋转望远镜进入测量基本界面。
◊按EDM（向下翻页）◊二、输入已知点：MENU（菜单）输入已知点的点号与坐标。
把需要输入的已知点输好后再按ESC退出。
◊输入文件名◊F1（输入坐标）◊按EDM（向下翻页）◊F1（存储管理）F2(数据采集)◊三、基本界面下MENU 提示输入测量文件名，F4（确认）可打开默认上次的文件；或者F1（输入）建立一个新文件。
建好后会进入数据采集页面。
◊四、数据采集页面下F1（测站设置）à如果此测站点点号与坐标已在第二步输入，请按照下面第五步操作。
全站仪坐标放样的实用教程1 对中整平的操作流程同经纬仪一样2 设置测站点A 先找到放样功能的按键，点击一下B 再找到设置测站的按键，点击一下C 把测站的坐标输入进去；仪器高和棱镜高也输入进去D 输入完以后，全部再检查一遍F 找到确定按键，点击一下3 设置后视点A 先找到放样功能的按键，点击一下B 再找到设置后视的按键，点击一下C 找到坐标定后视按键，点击一下D 把后视点的坐标输入进去；输入完以后，全部再检查一遍F 找到确定按键，点击一下G 找准后视点的棱镜中心H 找到是按键，点击一下4 检验已知点是否正确A 先找到放样功能的按键，点击一下B 再找到放样的按键，点击一下C 把已知点的坐标输入进去；输入完以后，全部再检查一遍D 找到确定按键，点击一下F 再找到坐标的按键，点击一下；G 差 1/2mm说明建站已经完成，可以放心进行放样5 坐标放样A 开机以后，按下NFC键B 找到最下面一排的放样按键并点击C 找到第二排的放样按键并点击D 输入放样点的坐标，检查一遍后点击确定按键E 第一行显示的是方位角F 先把方位角跳到0°，并固定G 让拿棱镜的测量员往0°这个方向上来H 瞄准，使棱镜中心点与十字丝教学哈电重合I 按一下坐标的按键J 第二行数据是棱镜的位置与目标放样点位置的距离，箭头往下，说明棱镜要往仪器的方向移动，才会到达目标点的位置；第三行，数据是高差K 现在指挥拿棱镜的测量员继续向仪器方向移动；L 移动以后，进行瞄准，再按一下坐标键；直到第二行数据接近为0。
此时说明此时棱镜的点就是我们要放样的目标点。
M 做好标记以后，依次放样下一个目标点。
RTS632型号全站仪使用说明第一章系统概述1.1产品介绍1.2主要特点-高精度：采用先进的测量技术和高精度传感器，可以实现高精度的测量结果。
-多功能：支持多种测量模式，包括导线测量、倾角测量、三角测量等，适应不同的测量需求。
-高效率：操作简便，测量速度快，可以提高工作效率。
-可靠性：采用高品质的材料和结构设计，具有良好的耐用性和可靠性。
第二章产品结构与设置2.1外观结构2.2参数设置在使用前，需要对全站仪进行一些参数设置，以满足具体的测量需求。
参数设置可以通过触摸屏或按键来进行，设置包括单位、测量模式、坐标系统等。
第三章基本操作3.1开机与关机在使用前，需要先开机。
开机后，按照屏幕上的提示进行操作。
要关机，按住电源按钮，然后选择关机。
3.2接入三脚架将全站仪放在三脚架上，确保稳定性。
然后使用杠杆将全站仪调整到合适的高度。
3.3设置测量模式根据具体的测量需求，选择合适的测量模式。
测量模式可以通过触摸屏或按键设置。
3.4进行测量在确定好测量模式后，可以开始进行测量。
根据仪器上的指示，对目标进行测量。
根据需要，可以进行水平测量、垂直测量、角度测量等。
3.5完成测量测量完成后，可以保存数据或导出数据。
保存的数据可以通过USB接口传输到电脑上进行进一步处理。
第四章注意事项4.1使用环境在使用全站仪时，需要遵循一定的使用环境条件。
包括避免日晒雨淋、避免强磁场干扰等。
4.2保养与维护使用全站仪一段时间后，需要对其进行保养与维护。
包括清洁镜头、检查电池、检查各个部件是否正常等。
4.3安全注意事项在使用全站仪时，应注意自身安全。
避免在危险环境下使用，避免使用过程中发生意外。
第五章故障排除在使用全站仪时，可能会遇到一些故障。
以下是一些常见故障及其排除方法：-仪器无法开机：检查电池是否已经充满电，尝试更换电池或连接电源适配器。
-测量结果异常：检查是否有外界干扰，如强磁场等；检查是否操作错误，如未正确对准目标等。
第六章维修与保修结语。
全站仪放样全过程 Revised final draft November 26, 2020全站仪放样全过程（入门级）最近记性有点不好，未免刚学到的东西以后忘记，特写此日记以备忘。
也让对测量有兴趣朋友可以入门。
这次用的是老式的苏州一光RTS632BL全站仪,跟以前看过的不太一样，操作起来有点繁杂，下面就谈谈操作过程。
1?测站处仪器架立：在现场找到两个在图纸上标有坐标的两个点，靠近现场需放样的一点当测站架立仪器，另外一点当后视架立棱镜。
全站仪三个支脚架立在测站点上空，架上全站仪，固定仪器的螺丝先不要锁太紧，中空的位置基本对准测站点。
2按住全站仪电源开关打开全站仪，转动望远镜后才会进入主菜单，打开红外线对中开关，就会看见在仪器下方测站点附近有个红点，那就是红外线对中点，挪动仪器的两个支脚让红点对准测站点，注意仪器下一个圆形气泡尽量居中，以保证微调后气泡就能居中。
红点对准测站点、气泡基本居中后进行仪器上个长形气泡的调整，长形气泡居中后再观察红点有没有对准测站点，没有的话需松掉固定仪器的螺丝，轻轻移动让红点居中再观察气泡水平，没问题后就可以进入下个步骤了。
3按菜单键进入菜单，点击F1进入测站的设置，仪器会要求输入点号，如果以前在仪器上有存过这个测站点的话就输入存入的代码，仪器会自动输入坐标值，没有的话就随便编个代码按确认进入然后输入坐标，不需要标高的话就不输入仪器高了，需要的话就用卷尺拉一下看仪器中心到测站点的距离，输入高度按确认测站就设置好了。
4让帮手在后视点架好棱镜，注意气泡要居中。
转动仪器看仪器上方那个小十字光标，方向基本对准后调整仪器的转向按钮固定住仪器，调整望远镜的焦距对准棱镜的中心，点击F2进入后视的设置，同测站点一样，以前存过坐标的话就输入代码否则重新输入后视点的坐标，仪器对准棱镜按确定后后视就完成了。
5点击放样，输入事先算好的需要放样的坐标，按确认仪器会显示角度、距离，点击极差仪器会显示角度，松开转向按钮，转动仪器到角度归零附近，固定住转向，微调让角度最接近归零，让帮手把棱镜架在仪器镜头对准的方向，镜头看见棱镜后按测距，界面会显示一个数值，+值就让帮手向仪器正方向前进，—值就让帮手后退直至仪器上数值无限接近零，控制误差在3毫米之内，这个点就放出来了。
全站仪坐标放样详细过程步骤全站仪放样主要步骤：一、安装全站仪1.在放样点上搭设点杆，安装全站仪时，要将全站仪火钳与落脚杆最佳结合，保证全站仪多接收点实时形成一个完整闭合的形位坐标线，以保证准确性。
2.检查全站仪杆竿的安装质量，应无太大的振动及松动变形的现象，否则将使丈量结果有误差甚至不可利用，从而影响定位精度。
3.检查全站仪安装处的水平误差，应小于2mm，校准好垂直误差，翘曲度应小于1mm。
如果水平误差较大，则必须采用三角平差校正或者用水准检定仪调整现场杆竿来消除误差，保证测量精度。
二、设定参考点1.查出参考点坐标位置，provide a 3D coordinate values in the rightreference coordinate system。
2.选取设定参考点，一般为比较易测量的天馈线、水电管道等场地边界点或电缆及绝缘罩等设施起点。
3.校准全站仪，以及设定参考点。
用全站仪测量参考点，将测得的参考点坐标，和设定定位参考点坐标进行比较，然后对测量的全站仪的坐标数据进行校正.三、测量点坐标1.以参考点暴像。
以参考点为中心点，观察其周边环视和中心点的位置并使用全站仪测量环视上每个点坐标。
校准完毕后即可在环视旋转至所测量点，将其记录下来。
2.拉线测量。
在设定定位参考点上张拉钢丝线，将钢丝线张拉到所需要测量的点上，使用全站仪测量钢丝线上的点，以获取它的坐标，并记录下来。
3.测量桥路坐标。
如果需要测量桥路的位置，则需要安装支架进行测量，将支架安装桥路边沿，使用全站仪进行定位，将每个主要截面位置定下来，记录下来。
四、数据测量及记录1.按参考系要求记录所坐标点。
每个测量点应记录X，Y，Z三轴坐标，将其记录在坐标表中，并且将表中最小二乘算出X，Y，Z坐标整合转换到参考系坐标系统下。
2.检查测量数据，对测量的数据进行抽查，确保测量的结果的准确性。
3.填写测量记录簿。
对测量的结果填写在测量记录簿上，作为最终成果和数据的分析成果。
