不锈钢管道制作工艺规范

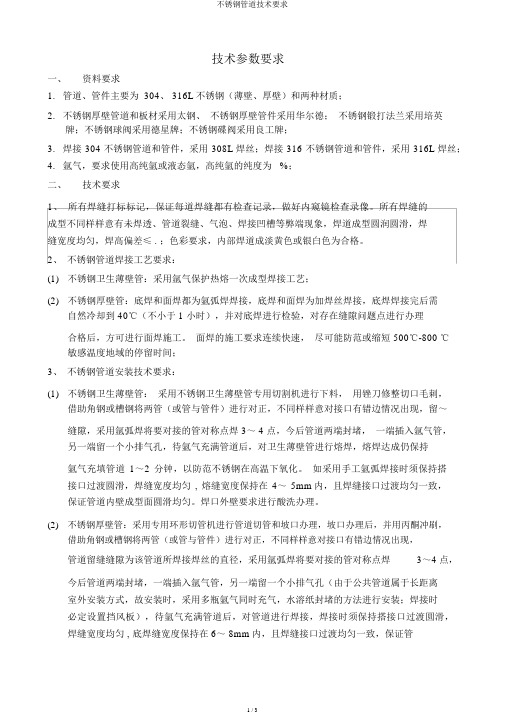

技术参数要求一、资料要求1.管道、管件主要为 304、 316L 不锈钢（薄壁、厚壁）和两种材质；2.不锈钢厚壁管道和板材采用太钢、不锈钢厚壁管件采用华尔德；不锈钢锻打法兰采用培英牌；不锈钢球阀采用德星牌；不锈钢碟阀采用良工牌；3.焊接 304 不锈钢管道和管件，采用 308L 焊丝；焊接 316 不锈钢管道和管件，采用 316L 焊丝；4.氩气，要求使用高纯氩或液态氩，高纯氩的纯度为 %；二、技术要求1、所有焊缝打标标记，保证每道焊缝都有检查记录，做好内窥镜检查录像。

所有焊缝的成型不同样样意有未焊透、管道裂缝、气泡、焊接凹槽等弊端现象，焊道成型圆润圆滑，焊缝宽度均匀，焊高偏差≤ . ；色彩要求，内部焊道成淡黄色或银白色为合格。

2、不锈钢管道焊接工艺要求：(1)不锈钢卫生薄壁管：采用氩气保护热熔一次成型焊接工艺；(2)不锈钢厚壁管：底焊和面焊都为氩弧焊焊接，底焊和面焊为加焊丝焊接，底焊焊接完后需自然冷却到 40℃（不小于 1 小时），并对底焊进行检验，对存在缝隙问题点进行办理合格后，方可进行面焊施工。

面焊的施工要求连续快速，尽可能防范或缩短 500℃-800 ℃敏感温度地域的停留时间；3、不锈钢管道安装技术要求：(1)不锈钢卫生薄壁管：采用不锈钢卫生薄壁管专用切割机进行下料，用锉刀修整切口毛刺，借助角钢或槽钢将两管（或管与管件）进行对正，不同样样意对接口有错边情况出现，留～缝隙，采用氩弧焊将要对接的管对称点焊 3～ 4 点，今后管道两端封堵，一端插入氩气管，另一端留一个小排气孔，待氩气充满管道后，对卫生薄壁管进行熔焊，熔焊达成仍保持氩气充填管道1～2 分钟，以防范不锈钢在高温下氧化。

如采用手工氩弧焊接时须保持搭接口过渡圆滑，焊缝宽度均匀, 熔缝宽度保持在4～5mm内，且焊缝接口过渡均匀一致，保证管道内壁成型面圆滑均匀。

焊口外壁要求进行酸洗办理。

(2)不锈钢厚壁管：采用专用环形切管机进行管道切管和坡口办理，坡口办理后，并用丙酮冲刷，借助角钢或槽钢将两管（或管与管件）进行对正，不同样样意对接口有错边情况出现，管道留缝缝隙为该管道所焊接焊丝的直径，采用氩弧焊将要对接的管对称点焊3～4 点，今后管道两端封堵，一端插入氩气管，另一端留一个小排气孔（由于公共管道属于长距离室外安装方式，故安装时，采用多瓶氩气同时充气，水溶纸封堵的方法进行安装；焊接时必定设置挡风板），待氩气充满管道后，对管道进行焊接，焊接时须保持搭接口过渡圆滑，焊缝宽度均匀 , 底焊缝宽度保持在 6～ 8mm内，且焊缝接口过渡均匀一致，保证管道内壁成型面圆滑均匀。

不锈钢管道施工工艺流程一、工艺前期准备不锈钢管道施工前需要进行一系列准备工作，包括材料准备、设备准备、施工区域准备等。

1. 材料准备：根据工程设计要求，准备好所需的不锈钢管道材料，包括管道、管件、法兰等。

2. 设备准备：准备好所需的施工设备，如切割机、焊接机、弯管机等。

3. 施工区域准备：清理施工区域，确保施工区域干净整洁，方便施工操作。

二、管道安装1. 测量与标记：根据工程设计要求，使用测量工具测量管道的长度、直径等尺寸，并进行标记。

2. 切割管道：根据测量结果，在管道上进行标记，然后使用切割机将管道切割成所需长度。

3. 弯管处理：如果需要在管道中进行弯曲处理，可以使用弯管机对管道进行弯曲，使其符合设计要求。

4. 焊接管道：将管道与管道连接处进行焊接，确保焊接质量良好，焊缝牢固。

5. 安装管件：根据设计要求，在管道上安装所需的管件，如法兰、弯头、三通等。

6. 固定管道：将管道固定在支架上，确保管道的稳定性和安全性。

三、管道测试管道安装完成后，需要进行一系列管道测试，以确保管道的质量和安全性。

1. 水压试验：使用水泵将水注入管道中，增加管道内部的压力，观察管道是否有漏水现象。

2. 气密性测试：将管道与压力表连接，增加管道内部的压力，观察压力表的读数是否有变化，以判断管道是否有漏气现象。

3. 强度测试：使用力学测试仪器对管道进行强度测试，以确保管道的承载能力符合设计要求。

四、管道保护管道安装和测试完成后，需要进行管道的保护工作，以延长管道的使用寿命。

1. 防腐处理：对不锈钢管道进行防腐处理，可以使用喷涂、涂刷等方法，提高管道的抗腐蚀性能。

2. 绝缘处理：根据需要，对管道进行绝缘处理，以防止管道表面的温度变化对周围环境的影响。

3. 标识标牌：在管道上设置标识标牌，标明管道的用途、流体介质、流向等信息，方便后续维护和操作。

五、施工总结管道施工完成后，需要进行施工总结和验收，以确保施工质量符合要求。

1. 施工记录：记录管道施工的各项数据和过程，包括材料使用情况、施工工艺、测试结果等。

不锈钢管件国家标准
不锈钢管件是一种广泛应用于工业领域的管道连接件，其质量和性能直接关系到工程的安全和稳定运行。

为了规范不锈钢管件的生产和应用，我国制定了一系列的国家标准，以确保不锈钢管件的质量和安全性能。

首先，不锈钢管件国家标准对材料的要求非常严格。

不锈钢管件的材料必须符合国家标准GB/T 1220的要求，具有良好的耐腐蚀性能、机械性能和加工性能。

在生产过程中，必须严格按照国家标准GB/T 14975的要求进行材料的选用和检测，确保不锈钢管件的材料符合标准要求。

其次，不锈钢管件国家标准对制造工艺和工艺要求进行了详细规定。

不锈钢管件的制造必须按照国家标准GB/T 12459和GB/T 13401的要求进行，包括管件的冷拔、热挤压、锻造、焊接等工艺要求，以及管件的尺寸、形状、表面质量和检测要求。

这些规定确保了不锈钢管件在制造过程中的质量和稳定性。

此外，不锈钢管件国家标准还对不锈钢管件的使用和安装进行了规范。

在使用过程中，必须按照国家标准GB/T 19228的要求进行管件的安装和使用，包括管件的连接方式、安装位置、使用环境等方面的要求，以确保管道系统的安全运行。

总的来说，不锈钢管件国家标准的制定和执行，对于保障不锈钢管件的质量和安全性能起到了至关重要的作用。

只有严格按照国家标准进行生产、使用和安装，才能确保不锈钢管件在工程中的可靠性和安全性。

因此，我们在生产和使用不锈钢管件时，务必要严格遵守国家标准，确保管道系统的安全运行。

不锈钢管的工艺流程一、原材料准备不锈钢管的制作首先需要准备原材料，即不锈钢板或不锈钢坯料。

原材料应符合相关标准和规范，并经过质量检验合格。

二、切割将原材料按照所需的尺寸和长度进行切割。

切割可以采用机械切割、火焰切割或激光切割等不同方式，根据不同工艺要求选择合适的切割方法。

三、加热将切割好的不锈钢板或不锈钢坯料进行加热处理。

加热的目的是消除内部应力和改善材料的可塑性，便于后续的成型加工。

四、成型经过加热处理的不锈钢材料进入成型工序。

成型可以采用多种方式，如冷轧、热轧、冷拔、冷挤、冷弯等。

根据不同的工艺要求选择合适的成型方法。

五、焊接经过成型的不锈钢管需要进行焊接。

焊接可以采用氩弧焊、电阻焊、激光焊等不同的焊接方式。

焊接工艺要求严格，应保证焊缝的质量和强度。

六、退火焊接完成后的不锈钢管需要进行退火处理。

退火的目的是消除焊接过程中产生的应力，提高管材的机械性能和耐腐蚀性。

七、表面处理退火完成后的不锈钢管需要进行表面处理。

表面处理可以采用抛光、酸洗、喷砂等方式，使管材表面光滑、亮丽，并去除焊接时产生的氧化皮和污染物。

八、检测经过表面处理的不锈钢管需要进行质量检测。

检测项目包括外观质量、尺寸偏差、化学成分、力学性能等。

只有合格的产品才能进入下一道工序或出厂销售。

九、包装和运输通过质量检测合格的不锈钢管进行包装，并按照要求进行标识和分类。

包装可以采用塑料薄膜包装、木箱包装、捆扎包装等方式。

包装完成后，不锈钢管可以进行运输和储存。

总结：不锈钢管的工艺流程包括原材料准备、切割、加热、成型、焊接、退火、表面处理、检测、包装和运输等环节。

每个环节都需要严格按照相关要求和规范进行操作，确保产品的质量和性能。

不锈钢管作为一种重要的工业材料，在石油、化工、航空航天、制药等领域得到广泛应用。

通过不锈钢管的工艺流程，可以生产出各种规格和型号的不锈钢管，满足不同行业的需求。

(完整版)不锈钢给水管道安装施工工艺不锈钢给水管道安装施工工艺1. 引言本文档旨在介绍不锈钢给水管道的安装施工工艺，以确保安全、可靠和高效的给水系统。

不锈钢管道因其耐腐蚀、耐高温性能而被广泛应用于各类建筑和工业项目的给水系统中。

2. 管道选材选择合适的不锈钢管道材料对于保证给水系统的稳定运行至关重要。

根据具体项目需求，合理选择材料及规格，并确保符合相关标准和要求。

3. 管道布局设计在设计管道布局时，需要考虑建筑物结构、水源位置以及沉降、振动等因素。

合理规划管网布局，减少管道长度、弯头和接头的使用，可有效降低系统压力损失，并提高系统的运行效率。

4. 管道支架设置合理设置管道支架可保证管道的稳定性和安全性。

支架的材料和结构应满足承重能力要求，并考虑管道的热胀冷缩及振动等因素。

5. 管道连接方式不锈钢管道的连接方式有焊接、卡箍连接和螺纹连接等。

根据具体的系统要求和施工条件，选择合适的连接方式，并确保连接的牢固性和密封性。

6. 管道安装流程管道安装主要包括管道切割、倒角、清洗、定位、固定和焊接等步骤。

在整个安装过程中，应保证施工人员操作规范，并进行必要的检测和试压，以确保系统的安全可靠。

7. 管道维护和保养为保证不锈钢给水管道的长期使用，定期维护和保养至关重要。

包括清洗管道、防腐处理、修复和更换受损部件等。

8. 安全注意事项在进行不锈钢给水管道安装施工时，应严格遵守相关安全规范和要求，采取必要的安全防护措施，确保人员的生命财产安全。

9. 结论不锈钢给水管道安装施工工艺的合理设计和严格执行，能够确保给水系统的正常运行，提高使用寿命和安全性。

在实际工程中，应根据具体情况综合考虑，确保系统的可靠性和经济性。

不锈钢管施工工艺简介：不锈钢管是一种常见的金属制品，具有耐腐蚀、耐高温和结构强度高等优点，广泛应用于建筑、化工、石化和能源等领域。

在不锈钢管的施工过程中，正确的施工工艺对于保证管道的质量和使用寿命至关重要。

本文将介绍不锈钢管施工的一般工艺和注意事项。

一、不锈钢管施工准备工作在施工前，需要进行充分的准备工作，包括：设计方案的确认、选材、制定施工计划等。

首先，根据实际需求和设计要求，选择合适的不锈钢管材料，如304、316等不锈钢材质。

其次，确定施工的具体方案，包括管道的布置和连接方式等。

最后，制定详细的施工计划，确保施工进度和质量的控制。

二、不锈钢管施工工艺步骤1. 测量和标记：在施工前，需要进行管道的测量和标记工作。

根据设计方案，在施工现场对管道进行测量，并在管道上标出布置、连接和支撑等要求的位置。

确保管道的正确布置和施工进度。

2. 切割和修整：根据测量结果和标记线，在管道上进行切割和修整。

切割时，应使用合适的工具和方法，确保切割面平整和垂直。

3. 管道连接：对切割好的管道进行连接。

常见的管道连接方式有焊接、螺纹和法兰等。

在连接过程中，需要注意选择适当的焊接材料和技术，确保焊接接头的质量和可靠性。

4. 支撑和固定：在管道施工过程中，需要进行管道的支撑和固定工作。

通过安装支架和支撑装置，将管道固定在设计要求的位置，确保管道在使用过程中不会发生位移和变形。

5. 检测和测试：在管道施工完成后，需要进行检测和测试工作。

通过压力测试、泄漏检测等手段，确保管道的质量和可靠性，满足设计要求和标准。

6. 防腐工艺：对于一些特殊环境和介质，需要进行防腐工艺处理。

例如，可以对管道进行喷涂防腐漆，或者使用防腐包覆材料等。

通过防腐处理，延长管道的使用寿命，并提高其抗腐蚀能力。

三、不锈钢管施工注意事项1. 安全第一：在施工过程中，必须始终将安全放在首位。

工人需要佩戴必要的安全装备，并遵守相关的安全操作规程。

确保施工过程中不发生安全事故。

不锈钢管施工工艺1.不锈钢管道及配件安装(1)管道安装基本要求①管道穿基础、墙、地沟、及屋面等均应设钢管套还应该采取防渗水措施，管道穿过防火墙时，应采用防火封堵材料将墙与管道之间的空隙紧密填实，管道进入厂房及穿过建筑伸缩缝的位置应设置金属软管。

②法兰连接应与管道同心，并应保证螺栓自由穿入。

法兰螺栓孔应跨中安装。

法兰间应保持平行，其倾斜度不大于0.5mm。

不得用强紧螺栓的方法消除偏斜。

③法兰连接应使用同一规格螺栓，安装方向应一致。

其螺栓孔中心偏差不大于孔径的5%，并保证法兰螺栓自由穿入，螺栓和螺母应涂二硫化钼。

紧固后的螺栓与螺母宜齐平。

④管子对口时应检查平直度，在距接口中心200mm处测量，允许偏差1mm/m，但全长最大允许偏差不超过10mm。

⑤不锈钢管道及碳钢支吊架之间应垫入δ=3mm的石棉橡胶垫，厚度≥0.5mm，以防止不锈钢管与碳钢直接接触。

(2)针对本项目的管道吊装方法①小型管道的吊装方法：室内小型管道安装一室内小型管道安装二②管道安装的允许偏差符合下表的规定：顺序项目允许偏差（mm）1 管道坐标及标高室外架空地沟埋地101525室内架空地沟5102 水平管道纵横方向弯曲DN≤100DN＞100每10m5103 横向弯曲全长25m以上204 立管垂直度每米 1.5 管段全长大于10m 155 成排管段在同一平面上 3③阀门类安装a.阀门必须试验合格后方可安装。

b.阀门安装前，仔细清洁阀门，清除杂质，并在“开/关”状态下进行检查，高性能蝶阀应在开启10%的状态下安装于管道系统。

安装结束后，所有阀门应测试全开与全关闭是否顺畅,然后处于关闭状态。

c.在不影响管道压力的前提下、管线标高、长短尺寸可根据现场实际情况并经过业主同意后做相应的改动。

阀门、仪表安装朝向应考虑操作的便利和维护检修的具体要求。

d.阀门类用法兰连接时采用不锈钢螺栓、螺母和垫圈；工艺冷却水泵和其它部件的连接应采用柔性连接；工艺冷却水系统中暂时未使用的预留点，均需妥善封盖。

不锈钢管道国标标准不锈钢管道是现代工业中常用的管道材料之一，其具有极高的耐腐蚀性和耐高温性能，受到了广泛的应用。

为了规范不锈钢管道的生产和使用，我国通过了相应的国标标准。

不锈钢管道国标标准主要包括以下内容：1. 制造工艺和工程要求：该部分规定了制造不锈钢管道应遵守的工艺要求、加工尺寸和公差等方面的要求，保证了不锈钢管道的制造质量。

2. 材料规格和化学成分：不锈钢管道要求使用优质的不锈钢材料，该部分规定了不锈钢管道所使用的材料规格和化学成分，以便于生产和使用时的材质选择。

3. 结构和性能规定：该部分规定了不锈钢管道的结构形式和性能要求，涵盖了管道的耐压性能、耐腐蚀性能、耐磨性能等多个方面，以保证不锈钢管道可以满足使用要求。

4. 检验和试验：该部分规定了对不锈钢管道进行检验和试验的方法和标准，包括化学成分分析、力学性能试验、水压试验、非破坏性检验等多个方面，以确保不锈钢管道的质量。

5. 标志、包装、运输和存放：该部分规定了不锈钢管道在标志、包装、运输和存放方面需要符合的要求，确保不锈钢管道的质量在生产和使用过程中不会出现问题。

不锈钢管道国标标准的制定，可以有效地规范不锈钢管道的生产和使用，提高不锈钢管道的安全性和可靠性，对于保障国家经济发展和人民生产生活安全具有重要意义。

同时，该国标标准还进一步促进了不锈钢管道的技术进步和产业发展。

在使用不锈钢管道的过程中，也应该遵守该标准的要求，以确保不锈钢管道的安全性和稳定性，为保障生产和人民生活做出应有的贡献。

总之，不锈钢管道国标标准的制定是一个重要的发展打下了基础，它可以规范和推广不锈钢管道的应用，提高制造和使用的安全性和效率，为国家的经济发展和人民的生活保障做出了积极的贡献。

不锈钢弯管的制造工艺不锈钢弯管是一种常见的管道连接元件，广泛应用于化工、石油、天然气、造船等行业。

它通过曲线的形状，实现了管道在水平或垂直方向上的转弯，使得管线布局更加灵活合理。

而制造不锈钢弯管的工艺十分重要，直接关系到其质量和可靠性。

本文将从深度和广度两个角度，对不锈钢弯管的制造工艺进行评估和探讨。

一、不锈钢弯管制造工艺的深度评估1. 材料选择和准备不锈钢弯管的材料选择至关重要。

常见的不锈钢材料有304、316等，其性能较好，具有良好的耐腐蚀性和机械性能。

在制造过程中，需要根据实际使用环境和要求选择合适的材料，并对原材料进行严格的检验和准备工作，以确保最终产品的质量。

2. 弯制工艺弯制是不锈钢弯管制造中的关键工艺环节。

常见的弯制方法包括冷弯和热弯。

冷弯工艺适用于小直径管道和精密弯管的制造，通过机械力和模具的作用，使管材弯曲成所需的角度和曲率。

热弯工艺适用于较大直径管道和厚壁管的制造，通过加热管材并施加外力使其弯曲。

在弯制工艺中，需要控制弯曲位置和角度，避免管材表面出现裂纹和变形。

3. 焊接工艺不锈钢弯管在制造过程中可能需要焊接工艺。

焊接技术的选用对最终产品的质量和性能有着重要影响。

常见的焊接方法包括TIG焊和MIG/MAG焊。

TIG焊适用于对接焊缝和角焊缝的制造，具有焊缝美观、机械性能好等优点；MIG/MAG焊适用于对接焊缝的制造，具有焊接速度快、适用于大批量生产等优点。

在焊接过程中，需要控制焊接温度和速度，确保焊缝质量和强度。

4. 表面处理工艺不锈钢弯管的表面处理工艺主要包括酸洗、抛光和喷砂等。

酸洗工艺可以去除管材表面的氧化皮和污染物，提高管材的耐腐蚀性；抛光工艺可以改善管材表面的光洁度和美观度；喷砂工艺可以增加管材表面的粗糙度，提高涂层附着力。

表面处理工艺的选择应根据不锈钢弯管的使用环境和要求进行，并严格按照工艺规范进行操作。

二、不锈钢弯管制造工艺的广度评估1. 制造工艺优化制造工艺的优化是提高不锈钢弯管制造效率和质量的重要手段。

不锈钢工艺管道施工方法及技术要求施工方法：1.管道预处理：在施工前需要进行管道的预处理工作，包括清洁管道、去除锈蚀、去除划痕等工作，确保管道表面没有杂质，以保证施工质量。

2.管道安装：根据工程设计进行管道的布置，确定管道的走向和连接方式。

在安装过程中，需要保证管道的垂直度、水平度和与地面的距离等要求。

3.管道连接：不锈钢工艺管道采用的连接方式有焊接、螺纹连接和法兰连接等。

其中，焊接是最常用的连接方式，可以使用手工电弧焊、氩弧焊等方法进行连接。

连接处的焊缝需要保持均匀、完整，无气孔、裂纹等缺陷。

4.管道支撑：在管道安装完成后，需要进行支撑和固定工作，以确保管道的稳定性和安全性。

支撑方式包括夹具支撑、吊架支撑和法兰支撑等，需要根据工程实际情况进行选择。

5.管道压力试验：在管道安装完成后，需要进行压力试验，以检测管道的密封性和承压性能。

试验压力需要按照设计要求进行，压力试验时间为24小时以上，试验过程中要注意安全，防止压力过高导致管道爆裂。

技术要求：1.材料选用：不锈钢工艺管道的选材应符合工程设计要求，材料应有厂家提供的合格证明，并且应满足相应的标准和规范要求。

2.施工人员：施工人员应具备相关的证书和工作经验，熟悉不锈钢工艺管道的施工要求和技术规范，具备良好的工作态度和责任心。

3.焊接质量：焊接工艺应符合相关规范要求，焊缝应保持均匀、完整，不得出现气孔、裂纹等缺陷。

焊接接头的强度应满足设计要求。

4.清洁度要求：不锈钢工艺管道在施工过程中需要保持清洁，管道表面不得有杂质、锈蚀等问题。

施工完毕后，管道内部也应进行冲洗和清理，保持管道的内部清洁度。

5.管道标志：施工完成后应对管道进行标志，包括管道的流体介质、流向、起止地点等信息，以方便运行维护和管理。

以上是不锈钢工艺管道施工方法及技术要求的介绍。

在实际施工过程中，需要严格按照相关标准和规范进行操作，注重施工质量和安全，确保管道的正常运行和使用。

同时，还需要定期检验和维护管道，以延长其使用寿命。
