关于应急电源(EPS)设计的研讨

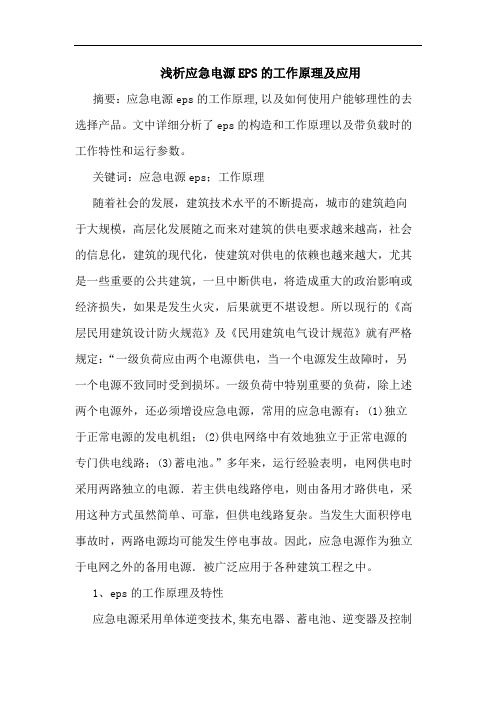

浅析应急电源EPS的工作原理及应用摘要：应急电源eps的工作原理,以及如何使用户能够理性的去选择产品。

文中详细分析了eps的构造和工作原理以及带负载时的工作特性和运行参数。

关键词：应急电源eps；工作原理随着社会的发展，建筑技术水平的不断提高，城市的建筑趋向于大规模，高层化发展随之而来对建筑的供电要求越来越高，社会的信息化，建筑的现代化，使建筑对供电的依赖也越来越大，尤其是一些重要的公共建筑，一旦中断供电，将造成重大的政治影响或经济损失，如果是发生火灾，后果就更不堪设想。

所以现行的《高层民用建筑设计防火规范》及《民用建筑电气设计规范》就有严格规定：“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不致同时受到损坏。

一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源，常用的应急电源有：(1)独立于正常电源的发电机组；(2)供电网络中有效地独立于正常电源的专门供电线路；(3)蓄电池。

”多年来，运行经验表明，电网供电时采用两路独立的电源．若主供电线路停电，则由备用才路供电，采用这种方式虽然简单、可靠，但供电线路复杂。

当发生大面积停电事故时，两路电源均可能发生停电事故。

因此，应急电源作为独立于电网之外的备用电源．被广泛应用于各种建筑工程之中。

1、eps的工作原理及特性应急电源采用单体逆变技术,集充电器、蓄电池、逆变器及控制器于一体。

系统内部设计了电池检测、分路检测回路wy、wys、wys/b 系列智能化应急电源,采用后备式运行方式。

⑴当市电正常时，由市电经过互投装置给重要负载供电，同时进行市电检测及蓄电池充电管理,然后再由电池组向逆变器提供直流能源。

在这里,充电器是一个仅需向蓄电池组提供相当于10%蓄电池组容量(ah)的充电电流的小功率直流电源,它并不具备直接向逆变器提供直流电源的能力。

此时,市电经由eps的交流旁路和转换开关所组成的供电系统向用户的各种应急负载供电。

与此同时,在eps的逻辑控制板的调控下,逆变器停止工作处于自动关机状态。

应急型电源——EPS抗灾电源1. 引言EPS（Emergency Power Supply）抗灾电源是一种用于应急情况下的电力供应设备。

在自然灾害、停电等紧急情况下，EPS抗灾电源能够为重要设施、关键设备、生活区域等提供稳定可靠的电力支持，确保正常运行和生活秩序。

2. EPS抗灾电源的功能特点2.1. 微型化设计EPS抗灾电源采用微型化设计，体积小巧，重量轻，便于携带和安装。

其微型化设计使得EPS抗灾电源可以灵活应对各种应急场景，如地震、火灾、洪水等。

2.2. 多种电源供应方式EPS抗灾电源具备多种电源供应方式，如直流电池、太阳能、风能等，能够满足不同场景下的电力需求。

利用可再生能源供电，EPS抗灾电源减少对传统能源的依赖，同时减少对环境的影响。

2.3. 高效能力和长时间供电EPS抗灾电源具备高效能力和长时间供电的特点。

高效能力保证了电源转换效率高，减少能源浪费。

长时间供电能力确保了在紧急情况下持续供应电力，保障生命安全和设备正常运行。

2.4. 智能监控和远程控制EPS抗灾电源配备智能监控和远程控制功能，可通过云端平台进行远程监测和操作。

这种智能化的设计使得EPS抗灾电源能够实时获取设备状态、预警信息，并进行远程控制，提高救援效率和便捷性。

3. 应用领域EPS抗灾电源广泛应用于以下领域：- 医疗机构：保障医院手术室、ICU和医疗设备正常运行，确保患者的生命安全。

- 通信基站：保持通信网络畅通，确保紧急通信需求得到满足。

- 重要设施：保障交通信号系统、电网控制中心等重要设施正常运行，确保公共秩序和社会安全。

- 商业建筑：保证商铺、办公楼等正常运营，避免经济损失。

- 家庭使用：为家庭提供照明、通信和电力支持，确保家庭安全和生活秩序。

4. EPS抗灾电源的重要性EPS抗灾电源在紧急情况下的重要性无可替代。

它能够迅速响应、灵活供电，为各个领域的设备和生活提供稳定的电力支持。

在自然灾害和其它应急情况下，EPS抗灾电源可以减少生命和财产损失，保障应急救援的顺利进行。

消防用EPS应急电源的设计及要求一、导言随着城市建设的发展，人们对于消防安全的重视也越来越高。

在消防安全中，应急电源（EPS）在保证建筑物消防设备正常运行的重要作用不可忽视。

本文将对消防用EPS应急电源的设计及要求进行探讨。

二、设计原则1.可靠性：消防用EPS应急电源的设计必须以可靠性为首要原则。

在设计过程中，应采用合适的电源品牌和高品质的元器件，以确保EPS能够长期稳定地工作，并在紧急情况下可靠地供电。

2.安全性：安全性是消防用EPS应急电源设计的另一个重要考虑因素。

在设计过程中，应采用各种安全保护措施，如过载保护、短路保护、过压保护等，以确保电源能够在故障发生时及时断电并保护消防设备。

3.高效性：消防用EPS应急电源在供电效率上也有一定要求。

设计中应选择高效的电源品牌和功率转换器，以减少能量损耗，并提高电源的供电能力。

4.可维护性：消防用EPS应急电源的设计应注重维护便捷性。

在设计过程中，应合理设置可拆卸、易于检修和维护的组件，以便随时对电源进行维修和更换。

三、设计要求1.额定功率和容量：消防用EPS应急电源的额定功率和容量应根据建筑物的规模和消防设备的电力需求进行选择。

一般来说，应急电源的容量要能够满足消防设备正常运行的需求，并应有一定的冗余设计，以防止电源不足而影响正常的消防工作。

2.入口电压范围：消防用EPS应急电源的设计应能够适应不同的电网电压变化，以保证电源能够在不同电压条件下正常工作。

3.蓄电池容量及续航能力：消防用EPS应急电源的蓄电池容量需要根据消防设备的电力需求和应急情况的持续时间来确定。

一般来说，蓄电池的容量要能够满足至少30分钟的续航能力，以确保在断电后有足够的时间进行疏散和灭火。

4.自检功能：消防用EPS应急电源应具备自动自检功能，能够在正常供电状态下定期进行自检，以确保其正常工作和性能。

5.防护等级：消防用EPS应急电源应具备适当的防护等级，以保证其能够在恶劣的环境条件下正常工作。

EPS消防应急电源详解EPS消防应急电源是UPS不间断电源发展而来的一种供电系统，也是近年来发展起来的比较经济理想的应急电源。

EPS应急电源是允许短时电源中断的应急电源装置。

作为消防应急电源系统，当建筑物发生火灾时，为应急照明及其它重要的一级供电负荷提供集中供电。

在正常情况时，由交流市电经过互投装置给重要负载供电，当交流市电断电后，互投装置将立即切换至逆变器由EPS蓄电池供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。

EPS消防应急电源采用了UPS不间断电源电路成熟的逆变技术，它们都具备在市电故障(中断)情况下继续向负载提供交流电源的功能。

不同之处是UPS不间断电源始终由逆变器输出供电，以保障电源品质，而EPS电源在市电正常时逆变器是处于启动状态，但不输出功率，市电由旁路越过逆变器输出供电，主要保障市电故障时的应急供电问题。

UPS不间断电源主要是为IT行业设备提供用电保障，EPS电源则适用于各种行业。

UPS不间断电源供电模式要求切换时间很短(0～10ms)，EPS电源则相对较宽(0～4s)。

UPS不间断电源主要带计算机类负载，而EPS电源所带负载较混杂。

UPS不间断电源对于运行环境要求较高，EPS电源则要求能适应各种环境。

UPS不间断电源以一般用户监控为主，EPS电源主要用于应急供电，要求与消防联动。

UPS不间断电源以维护信息传输畅通为主要目的，EPS电源以防范重大难事故为主要目的。

目前EPS消防应急电源根据所带负载的种类大致可以归纳为以下三种：一是主要用于应急照明(多为单相)EPS电源；二是用于除应急照明之外，还有应用于空调、电梯、卷帘门、排气风机、水泵等电感性负载或兼而有之的混合供电的三相系列EPS消防应急电源；三是直接给电动机供电的变频系列EPS消防应急电源仅作为应急照明系统的备用电源，一般选用上述的第一种EPS 消防应急电源。

为确保应急照明系统能正常运行,根据《消防应急灯具》(GB17945-2000)技术要求中对EPS消防应急电源切换时间及持续工作时间等提出如下基本要求：1）要求负责向普通应急照明灯供电EPS消防应急电源的供电中断时间<5s。

关于应急电源EPS设计的研讨应急电源(EPS)是指在市电供电中断时，为继续供应电力而采用的一种备用电源系统。

它具有快速切换、可靠的电力保障功能，被广泛应用于各种领域，如医疗设备、通讯设备、安防设备等。

在设计应急电源系统时，需要考虑多个因素，包括负载需求、电池容量、充电管理等。

本文将对应急电源EPS设计进行研讨，从以下几个方面进行分析。

首先，应急电源EPS的设计需要基于负载需求进行。

负载需求包括负载功率和负载类型。

根据负载功率可以确定所需的电源容量大小，同时还需考虑负载的特性，例如电流波形、峰值电流等。

根据不同的负载需求，可以选择不同的电源类型，如直流电源、交流电源等。

其次，应急电源EPS的设计需要考虑电池容量和充电管理。

在市电正常供电时，电池需要保持充电状态以备用。

因此，需要对电池容量进行合理估计，并选择合适的充电管理方法，如恒流充电、恒压充电等。

此外，还需考虑电池的维护和保养，以延长电池的使用寿命。

再次，应急电源EPS的设计需要考虑快速切换功能。

当市电供电中断时，应急电源需要在极短的时间内切换到备用电力源，以保证负载的稳定供电。

因此，需要选择高效可靠的切换装置，并设定合适的切换时间。

最后，应急电源EPS的设计还需要考虑系统的安全性和稳定性。

在设计过程中，需要对各个部件进行可靠性分析，确保系统的故障率尽可能低，并采取相应的安全措施，如过温保护、过载保护等。

此外，还需对系统进行稳定性分析，以确定合适的工作参数，避免系统过载和失稳现象。

综上所述，应急电源EPS的设计需要考虑负载需求、电池容量和充电管理、快速切换功能以及系统的安全性和稳定性等因素。

通过合理的设计和优化，可以有效提高应急电源的可靠性和稳定性，确保负载在市电中断时获得持续供电。

同时，随着科技的不断发展，应急电源EPS的设计也在不断演进，例如引入新型电池技术、智能化控制等，以满足不断变化的需求。

EPS应急电源详解EPS（Emergency Power Supply）是指一种备用电源系统，用于在主电源故障或其他紧急情况下为关键设备或系统提供电力供应。

EPS在电力系统设计中非常重要，尤其是在需要连续性电力供应的场所，如医院、数据中心、通信基站等。

EPS的工作原理是通过充电和逆变来实现的。

在正常情况下，EPS通过自身的电源系统对电池进行充电，同时将电流传输至关键设备。

当主电源故障或其他紧急情况发生时，EPS会自动切换到备用电池供电，并通过逆变器将DC电流转换为AC电流，以满足关键设备的需求。

EPS有以下几个主要组成部分：1.电源控制器：负责监测主电源的状态，并根据需求启动或停止备用电源系统。

2.电池：通常采用锂电池或铅酸电池，用于存储备用电力，并在需要时提供电力供应。

3.逆变器：将备用电池的DC电流转换为关键设备所需的AC电流。

4.终端设备：包括与关键设备连接的插座、电源开关等。

EPS在紧急情况下可以提供可靠的电力供应，以确保关键设备的正常运行。

它的优点包括以下几个方面：1.快速切换：当主电源发生故障时，EPS能够在几毫秒内完成从主电源到备用电源的切换，以确保设备不间断地得到电力供应。

2.稳定性：EPS能够稳定地提供电力供应，避免设备在电力波动时出现故障或损坏。

3.自动化控制：EPS通常具有自动检测和自我维护功能，能够自动监测电源状态并及时报警，同时可以在主电源恢复后自动切换回主电源供电。

4.高效能源利用：EPS通常会对电能进行存储和转换，以最大限度地利用能源资源。

根据实际需要，EPS还可以配备其他附加功能，如：1.延时启动：EPS可以配置延时启动功能，以确保电池充分充电后再切换到备用电池供电。

2.超负荷保护：EPS可以监测设备的负载情况，并在超负荷时进行自动切断，以保护设备不受电流过载的损坏。

3.远程监控：EPS可以通过网络连接，实现远程监控和管理，以及远程控制切换等功能。

在选择和安装EPS时1.容量：根据关键设备的功率需求，选择适当的EPS容量，以确保它能够满足设备的电力需求。

EPS消防应急电源推荐方案随着社会的发展，建筑技术水平的不断提高，城市的建筑趋向于大规模，高层次化发展随之而来对建筑的供电要求越来越高，社会的信息化，建筑的现代智能化，使建筑对供电的依赖也越来越大，尤其是一些非常重要的公共建筑、军事建筑和独立的别墅建筑，一旦中断供电，将造成重大的政治影响或经济损失，如果是发生火灾，没有后备的应急电源支持后果就更不堪设想。

所以现行的《高层民用建筑设计防火规范》及《民用建筑电气设计规范》就有严格规定：“一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不致同时受到损坏。

一级负荷中特别重要的负荷，除上述两个电源外，还必须增设应急电源，常用的应急电源有：(1)独立于正常电源的发电机组；(2)供电网络中有效地独立于正常电源的专门供电线路；(3)蓄电池。

”多年来，运行经验表明，电网供电时采用两路独立的电源．若主供电线路停电，则由备用线路供电，采用这种方式虽然简单、可靠，但供电线路过于复杂。

当发生大面积停电事故时，两路电源均可能发生停电事故。

因此，应急电源作为独立于电网之外的备用电源．被广泛应用于各种建筑工程之中。

目前，应急电源包括柴油发电机组和蓄电池，近年来，EPS蓄电池作为应急电源，被各行业广泛应用，尤其是被用做消防应急电源和地下室水泵应急电源，EPS应急电源的优点如下：1．1 EPS应急电源的工作原理；EPS应急电源是允许短时电源中断的应急电源装置 (EPS：Emergency Power Supply)。

作为消防应急电源系统，当建筑物发生火灾或停电故障时，其做为疏散照明和其它重要的一级供电负荷提供集中供电，其工作原理如图所示：在交流市电正常时，由交流市电经过互投装置给重要负载供电，当交流市电断电后，互投装置将立即投切至逆变器供电，供电时间由蓄电池的容量决定，当市电电压恢复时，应急电源将恢复为市电供电。

1．2 EPS应急电源的系统组成EPS应急电源主要采用SPWM(交流脉带调制)技术，主要包括整流充电器、蓄电池组、逆变器，互投装置等部分组成，其中逆变器是核心，整流器的作用是将交流电变成直流电，实现对蓄电池及向逆变器模块供电；逆变器的作用则是将直流电变换成交流电，供给负载设备稳定持续的电力，互投装置保证负载在市电及逆变器输出间的顺利切换；系统控制器对整个系统进行实时监控，可以发出告警信号，同时可通过串行口与计算机或Modem连接，实现对供电系统的微机监控和远程监控。

EPS电源的设计EPS应急电源可以说是近两年才迅猛发展起来的一个新兴产业，比较于发展老练的UPS而言，有相同之处，也有不同之处。

其相同点在于都具有在市电故障(中断)情况下持续向负载供给交流电源的功用，均采用了IGBT逆变技术和脉宽调制(PWM)技术。

不同之处是UPS除了供给不间断供电外，还兼备改善市电品质的功用，而EPS应急电源则首要处理市电故障时的应急供电问题；UPS首要是为IT职业设备供给用电保障，EPS应急电源则适用于各种职业；UPS供电模式要求切换时刻很短(0～10ms)，EPS应急电源则相对较宽(0～0.25s)；UPS首要带计算机类负载，而EPS应急电源所带负载混杂；UPS关于运转环境要求较高，EPS应急电源则要求能习惯各种环境；UPS以一般用户监控为主，EPS应急电源首要用于应急供电，要求与消防联动；UPS以维护信息传输畅通为首要目的，EPS应急电源以防备重大灾祸事端为首要目的。

可以形象地比方，UPS以“救数据”为主，而EPS以“救人”为主。

一般EPS功率较大，机内的逆变器处于备用状态。

云UPS电源鉴于EPS应急电源的首要设计思想是在市电突然中断时供给安全可靠的应急电力供应，有效避免发生灾害时的人身伤亡和财产损失为原则。

因而，在设计EPS时应着重考虑其安全性、可靠性、适用性及合理性。

首要有：1）断电转化时刻一般在毫秒级(2毫秒-250毫秒)，依据负载特色不同以保证供电的及时性；2）负载习惯才能强，包括电容性、电理性、混合型负载，而且过载才能和抗冲击才能强；3）有多路输出，避免输出单一构成的故障；4）有消防联动和长途控制信号，可手动与主动彼此转化；5）环境习惯才能强，适用于各种恶劣环境，有避免高低温、湿热、盐雾、尘埃、震动及鼠咬等办法；6）使用寿命长，有电池快速充电才能和管理才能；7）节能，运转效率高，运转成本低；8）有无人值守、主动操作功用；烟雾机房监控9）报警功用完全，能及时供给各种异常情况的报警；10）有强发动功用，避免电池环节维护后无法发动；11）无烟雾、无噪音、无公害等；12）维护简单，维护费用低。

防灾型电力系统——EPS应急电力系统介绍防灾型电力系统，即紧急电源系统（Emergency Power System，简称EPS），是一种在灾难事件期间提供电力供应的备用系统。

它可以为关键设备和设施提供稳定的电力，确保正常运行，减少灾害对人员和财产造成的损失。

EPS应急电力系统的原理EPS应急电力系统主要由以下几个组成部分构成：1. 主电源：一般情况下，EPS系统通过与当地电力供应网络连接来获取电力。

主电源可以是市电、太阳能电池、风力发电机等。

2. 逆变器：逆变器是EPS系统的核心部件，负责将直流电转换为交流电。

它可以根据实际需求提供稳定的输出电压和电流，确保设备正常工作。

3. 电池组：电池组是EPS系统储存能量的部分，一旦主电源中断，电池组能够提供短期的电力供应。

现代的EPS系统一般采用可再生能源电池，如锂电池，以提供更稳定和可持续的电力。

4. 配电装置：配电装置负责将电力传输到不同的设备和设施。

它通常包括保护开关、过载保护装置和电流监测器等，以确保电力分配的安全和平衡。

5. 监控系统：EPS系统的监控系统可以实时监测电力供应情况，并利用报警和远程控制等功能，及时发现和解决潜在问题。

EPS应急电力系统的优势EPS应急电力系统具有以下几个优势：1. 稳定备用电源：EPS系统能够在主电源中断的情况下，及时提供备用电源，确保关键设备不中断运行。

这对于医疗设施、通信基站、金融机构等对电力要求较高的场所尤为重要。

2. 快速转换时间：EPS系统的转换时间通常非常短，可以在几毫秒至几秒内完成。

这意味着关键设备几乎不会因为主电源中断而受到影响，保证了生产和工作的连续性。

3. 高度可靠性：EPS系统通常采用冗余设计，即多个独立的电源和逆变器并行工作。

一旦其中一个组件发生故障，其他组件能够立即接管供电，确保电力持续供应。

4. 节能环保：现代的EPS系统通常采用可再生能源电池，如锂电池，不仅能够为设备提供稳定的电力，还能减少对环境的污染。
