Quartus II 6.0 简明教程

Quartus II 6.0 简明教程

Quartus 简明教程以设计一个简单的LED7段译码器为例介绍使用Quartus设计的全过程。

Step1 ：打开quartus，显示窗口如图1所示：ProjectNavigatorMessage Widow图1 quarts启动后的显示界面Step2: 新建工程：Quartus设计都是以工程为单位的，也就是说每一个设计必须包含在某一个工程中。

（1）点击File菜单”New Project Wizard…”菜单项（图2），启动项目向导(图3)。

图2 New Project 选项图3 项目向导第一个窗口在图3中点击Next，出现图4所示的窗口，要求设置项目路径、顶层设计文件的名称。

设计中最好保持project 的名字和顶层文件名相一致，这里我们在project name（第二个编辑框）中输入需要设计的bin27seg（图5）。

点击Next，出现图6所示窗口，在这里可以添加我们已经设计好的文件。

假设我们现在还没有.vhd设计文件，掠过此步，直接点击Next。

项目路径项目名称顶层设计实体名图4 项目基本信息设置图5 项目名称填写图6 添加已有文件图7 第三方eda工具选择Array注意题目图8图9图10图11图12图13 图14图15在bin27seg.vhd 文件中输入代码(代码附后)图16图18图19Bin27seg的rtl级电路图20图21图22 编译全过程图23图设计的另一部分就是验证自己的设计功能是否正确。

这里我们采用激励的方式，给定输入波形，观察输出是否正确。

（注这步也非必须，如果对自己的设计有充足的信心：）不过建议大家稍微大些的设计一定要做仿真）选择File 菜单->new…，在other files 表签页，选择vector waveform file （波形文件），点OK ，如图25所示，将其保存，如图26,注意文件名和要仿真的实体名保持一致波形文件图25图26图27现在要作的是把设计中的输入和输出管脚引进波形文件。

Quartus II 软件操作

Quartus II 软件操作
2）执行电路仿真 在Quartus II中，可以使用两种方式进行仿真。最简单 的方法是假定逻辑元件和互联导线是理想的，也就是说，信 号的传输过程不存在时延，称之为功能仿真（fuctional simulation)。另外一种更为复杂的方式是考虑电路传输过 程中的所有时延，从而得到时序仿真（timing simulation）。
Quartus II 软件操作
Save as type 栏中选择VHDL file，并在File name 栏中输入example_vhdl，需要注意的是，必 须勾选该对话框最底部的Add file to current project复选框,告诉Quartus II 软件，新文件是 当前打开项目的一部分。然后保存该文件。还是 以前面的示例为例，对于 f x1x2 x2 x3 ，在文 本编辑窗口输入其VHDL代码。在输入中还可以使 用VHDL模板。
设计输入
综合
布局、布线
调试
时序分析
工程变动管理
仿真
时序逼近
编程、配置
图1
Quartus II开发流程
Quartus II 软件操作
Quartus II设计软件根据设计者需要提供了一个 完整的、多平台开发环境。它包含整个FPGA和 CPLD 设计阶段的解决方案。
此外，Quartus II软件允许用户在设计流程的每 个阶段使用Quartus II图形用户界面、EDA工具界 面或命令行界面。在整个设计流程中可以使用这些 界面中的一个，也可以在不同的设计阶段使用不同 的选项。
Quartus II 软件操作
第二步 根据电路图综合电路 电路图输入到CAD系统之后，许多CAD工具会对其进行处 理。流程的第一步是使用综合工具，将电路图编译成逻辑表 达式，然后，电路综合的下一步是工艺映射，通过使用可用 的逻辑元件，确定每个逻辑表达式如何在目标芯片中实现。 使用编译器。选择Processing/Compile tool 命令，打 开对应窗口，共包括四个模块。分析与综合模块执行 Quartus II 中的综合步骤，它产生逻辑元件组成的一个电路。 装配模块（Fitter)模块决定芯片上各电路元件的精确布局。 其中综合模块产生的每个元件都将在芯片上实现。每个模块 也可以单独运行。也可以使用其他命令启动编译。编译完成 时，可以查看编译报告。出现错误时，点击错误信息，可以 突出显示错误出现的位置。

quartus ii开发软件操纵步骤,以及IP核调用步骤

quartus ii开发软件操纵步骤,以及IP核调用步骤

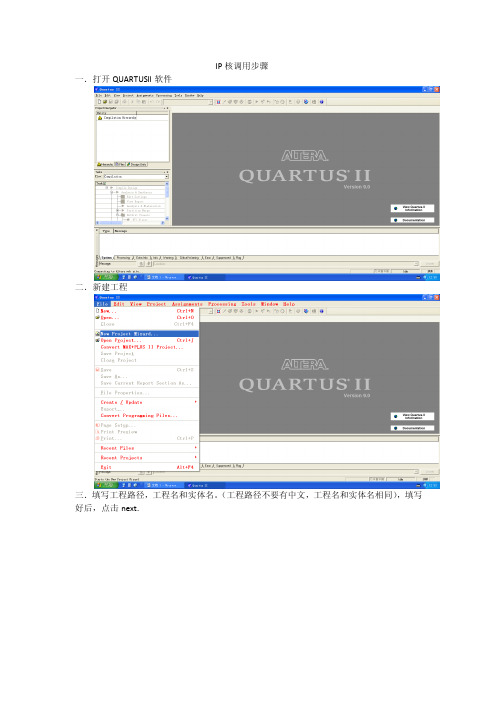

IP核调用步骤一．打开QUARTUSII软件二．新建工程三．填写工程路径，工程名和实体名。

（工程路径不要有中文，工程名和实体名相同），填写好后，点击next.四．点击next五．选择FPGA芯片系列CyloneII六．选择FPGA型号EP2C8Q208C8，然后next七．点击next八．点击next九．点击finish,新建工程完成。

十．选择工具“Assignments”的下拉菜单”Device…”选项，如下图：十一.点击“Device and Pins Options..”如下图：十二.选择未用管脚“unused pins”将未用管脚设为“As input tri-stated”十三.再选择“configuration”,将”Auto”换成“EPCS4”后，点击”确定“十四.点击“OK”，工程设置完成。

十五.新建VHDL程序，点击“OK“十六.编写程序十七.程序编写完，保存十八.新建ROM初始化数据文件，点击“OK“十九.选择容量和位宽。

在本例，容量为64个字节，位宽为8bit。

然后点“OK“二十.往里面填数据，在这里可以把我给的例程的数据直接拷进去，填完后保存。

二十一.新建ROM核，如下操作二十二.点击next二十三.先看上面有“AHDL”, ”VHDL,”“Verilog HDL”，在“VHDL”前面的圈里点击选中。

然后在路径后面给新建的ROM起一个名字：rom1，然后再在左边选中“ROM: 1-PORT”，设置完后点next.二十四.设置ROM的位宽为8，容量为64，点击next.二十五.点击“next”.二十六. 点击“Browsr..”选择初始化数据文件的路径，初始化数据文件后缀为.mif。

打开.二十七.点击next二十八.一直点next,直到如下图后，点finish，ROM核创建完成。

二十九.编译一次三十.编译成功后，选择“Assignment”菜单下的“Pins”，如下图三十一.根据脚位表绑定管脚三十二.绑完后，再编译一次。

实验1Quartus II开发环境及其设计流程

实验1Quartus II开发环境及其设计流程

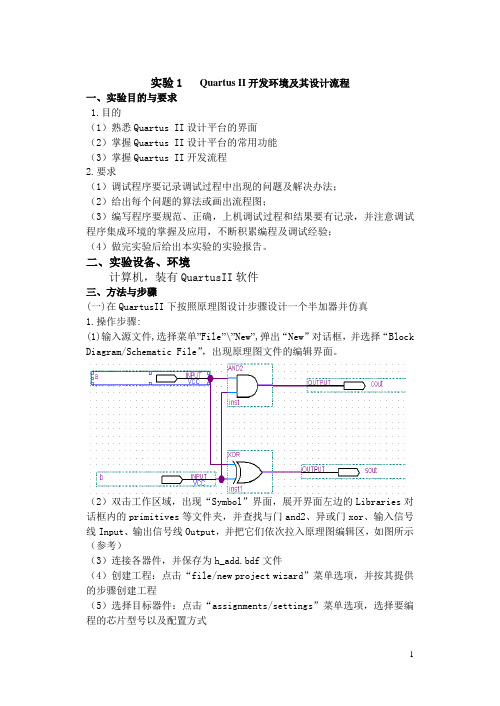

实验1 Quartus II开发环境及其设计流程一、实验目的与要求1.目的（1）熟悉Quartus II设计平台的界面（2）掌握Quartus II设计平台的常用功能（3）掌握Quartus II开发流程2.要求（1）调试程序要记录调试过程中出现的问题及解决办法；（2）给出每个问题的算法或画出流程图；（3）编写程序要规范、正确，上机调试过程和结果要有记录，并注意调试程序集成环境的掌握及应用，不断积累编程及调试经验；（4）做完实验后给出本实验的实验报告。

二、实验设备、环境计算机，装有QuartusII软件三、方法与步骤(一)在QuartusII下按照原理图设计步骤设计一个半加器并仿真1.操作步骤:(1)输入源文件,选择菜单”File”\”New”,弹出“New”对话框，并选择“Block Diagram/Schematic File”，出现原理图文件的编辑界面。

（2）双击工作区域，出现“Symbol”界面，展开界面左边的Libraries对话框内的primitives等文件夹，并查找与门and2、异或门xor、输入信号线Input、输出信号线Output，并把它们依次拉入原理图编辑区，如图所示（参考）（3）连接各器件，并保存为h_add.bdf文件（4）创建工程：点击“file/new project wizard”菜单选项，并按其提供的步骤创建工程（5）选择目标器件：点击“assignments/settings”菜单选项，选择要编程的芯片型号以及配置方式（6）全过程编译：选择“processing/start compilation”或点击工具栏快捷按钮开始全过程编译（此处的全过程编译包括了分析与综合、适配、装配文件、定时分析、网表文件提取等过程）(7)仿真第一步：选择“file/new”,并点击“other files”的“vector waveform file”，进入波形编辑界面（8）仿真第二步：选择“view/utility windows”的“Node finder”选项，在“filter”框内选择“pins:all”，点击List按钮，出现本设计项目中的所有端口，选择要仿真的端口并拖入波形编辑窗口（9）仿真第三步：编辑输入信号波形（注意观察教师现场演示），并可通过“edit”菜单的“end time”选项设置仿真时间（10）仿真第四步：设置仿真模式，点击“assignments/settings”菜单选项，寻找“filter settings”中的“simulator”选项，选择功能仿真（Functional）或时序仿真(Timing)（11）观察仿真结果，选择“processing/start simulation”或点击快捷按钮，仿真结束后观察并分析输出的仿真波形，检验设计是否正确，如不正确，需查错并修改，重复以上步骤直到仿真波形符合要求。

QuartusII开发流程

QuartusII开发流程

Create a New Block Design File
Create a Block
Enter a Primitive Symbol
Enter a Megafunction Symbol
Enter Input & Output Pin Symbols and Name the Pins
Block：代表设 计实体及其I/O 端口信号。
Block Name
Instance Name
I/O Ports Table
Input Pin Symbol Megafunction Symbol
DFF Symbol
Conduit Line Bus Line
Node Line
创建块设计文件示例
synthesisvhdlveriloghdlahdldesignassistant布局布线fitterassignmenteditorfloorplaneditorchipeditor报告窗口增量布局布线时序分析timinganalyzer报告窗口仿真simulatorwaveformeditor编程assemblerprogrammer转换编程文件系统设计sopcbuilderdspbuilder软件开发softwarebuilder基于块的设计logiclockeditorfloorplaneditoreda界面edanetlistwriter时序收敛timingclosurefloorplanlogiclockeditor调试signaltapiisignalprobechipeditor工程更改管理chipeditorresourcepropertyeditorchangemanagerquartusii软件的用户界面标题栏工程工作区资源管理窗信息显示窗编译状态显示窗菜单栏工具栏可编程逻辑器件设计流程设计输入?硬件描述语言?原理图?波形图设计输入?硬件描述语言?原理图?波形图器件测试设计准备器件编程时序仿真功能仿真设计处理?逻辑综合?结构综合设计处理?逻辑综合?结构综合quartusii基本开发流程建立工程newprojectwizard建立工程newprojectwizard设计输入hdleditorblockamp

QuartusII软件使用及设计流程

QuartusII软件使用及设计流程

时序优化
时序分析
在Quartus II中进行时序分析，确保设计满足时序要求，找出关键 路径并优化。
延迟调整
通过调整逻辑单元的时序参数，减小关键路径的延迟，提高时钟频 率。
布局优化
合理安排逻辑单元的位置，减小信号传输延迟，提高时序性能。
面积优化
优化算法
采用高效的算法和优化策略，减小设计规模， 降低面积成本。
低功耗硬件选择
选择低功耗硬件器件和IP核，从硬件层面降低功 耗。
06
Quartus II实际应用案 例
数字钟设计案例
总结词
数字钟设实现数字钟的原理图 设计和编程。
详细描述
首先，在Quartus II软件中创建一个新的工程，选择合适的FPGA芯片型号。然后，使 用原理图输入方式设计数字钟电路，包括分频器、计数器、译码器等模块。接着，进行 仿真测试以确保设计正确。最后，将设计文件下载到FPGA芯片中，完成数字钟的硬件
保存配置
完成配置后，保存配置文件以便以后使用。
许可证激活与验证
获取许可证文件
从Altera官网或授权合作伙伴处获取Quartus II软件 的许可证文件。
激活许可证
运行许可证激活程序，输入许可证文件中的激活码进 行激活。
验证许可证
启动Quartus II软件，验证许可证是否有效，确保软 件正常使用。
完成串口通信的硬件实现。
THANKS FOR WATCHING
感谢您的观看
Quartus II软件中提供了大量的IP核，用户可以直接调用这些IP核进行设计， 避免了重复造轮子，提高了设计效率。
IP核定制
对于一些特殊需求，用户可以通过定制IP核的方式实现。Quartus II软件提供了 IP核定制工具，用户可以根据需求对IP核进行修改和定制，以满足特定设计要求。

使用QUARTUS II做开发全流程,傻瓜式详细教程

QUARTUS II开发流程1：打开QuartusII 软件
2：如果下图所视，新建一个工程。

3：出现下图对话框，点Next
4:选择你的工程存放路径和工程名字，注意：工程名字一定要和“实体名字一样”。

填好后点Next
5:如果是一个全新的工程，就点Next
6:下图对话框是选择器件。

根据目标板的处理器而定
7：例如我们选择了Cyclone II 家簇
8：点Next
9:新建工程完成，点Finish
10:新建一个文档
11：根据你的输入方式选择，例如我们这里选择Vhdl
12:输入你要编写的程序
13:确认没有问题了，就保存一下
14：保存名要和实体名一样
15：然后在编译
16：配置管脚
17：根据目标板的管脚分配I/O，分配好I/O 后，在编译一次
18：下载程序
19：下载模式的选择
20：如图中Program/Configure 打勾，在点Start
东理电子 Easy-FPGA开发板
东理电子。

QuartusII 6.0简易使用向导

18
1-4、编译前的设置 、
选择目标芯片（此步骤建立工程时已选定）。 1、选择目标芯片（此步骤建立工程时已选定）。 若需更改目标芯片，选择Assignments/Device Assignments/Device， 若需更改目标芯片，选择Assignments/Device， 在弹出的窗口中更改目标芯片即可。 在弹出的窗口中更改目标芯片即可。 选择配置器件的工作方式（这步用于AS AS下载时 2、选择配置器件的工作方式（这步用于AS下载时 配置芯片的选择，一般不用）； 配置芯片的选择，一般不用）； 选择配置器件和编程方式（这步也是AS AS下载配 3、选择配置器件和编程方式（这步也是AS下载配 置所使用，一般不用）； 置所使用，一般不用）； 选择目标器件闲置引脚的状态（不是必须）； 4、选择目标器件闲置引脚的状态（不是必须）； 编译文件置顶（重要步骤） 5、编译文件置顶（重要步骤） 注意： 注意：通过工程向导做作的设置都是可以在 Assignments/settings下再进行修改的 下再进行修改的。 Assignments/settings下再进行修改的。
2
Quartus II 操作环境
1、Project Navigator（工程管理器） 、 （工程管理器）
2、Status window（状态窗口） 、 （状态窗口）
2、Message window（信息窗口） 、 （信息窗口）
3
常用工具栏
Execution controls Window & new file buttons Dynamic menus Floorplan Compiler report
14
Resource Usage（资源使用情况） （资源使用情况）
Several tables in Resource Section detail how much of FPGA resources used

简述quartus ii软件开发流程
