膨胀聚苯板薄抹灰外墙外保温系统
- 格式：docx
- 大小：549.80 KB
- 文档页数：41
文档推荐
-
岩棉板薄抹灰外墙外保温系统建筑构造页数:25
-
EPS保温板薄抹灰外墙外保温系统实施细则页数:17
-
聚苯板薄抹灰外墙外保温系统页数:6
-
膨胀聚苯板薄抹灰外墙外保温系统页数:5
-
岩棉薄抹灰系统外墙外保温施工工艺标准页数:12
下载文档原格式
合集下载
JG149-2003 膨胀聚苯板薄抹灰外墙外保温系统
5.3 膨胀聚苯板 膨胀 聚 笨 板应为阻姗型。其性能指标除应符合表 5、表 6 的要求外，还应符合 GB/T 10801.12002 第 D 类的其他要求。膨胀聚苯板出卹前应在自然条件下陈化 42 d 或在 60'C 蒸气丨陈 化 5 d, 表5膨胀裹苯板主要性能指标 试验项目性能指标 导热系数/W/(m " K) G0. 041 表观密度/(kg/.') 18.0-22.0 垂直亍板面方向的抗拉强度/MPa 多 0.10 尺寸稳定性/% G0. 30 表 6 膨胀聚苯板允许偏差 试验项目允许偏差 厚度/mm 簇 50 mm 士 1.5 > SQ m m 士 2.0 长度/mm 士 20 宽度/mm 士 1.0 对角线差/mm 士 3.0 板边平直/mm 士 2.0 板面平整度/mm 士 1.0 注:本表的允许偏差值以 1 200 mm 长 X 600 mm 宽的月 0 胀聚苯板为基准。 5.4 抹面胶浆 抹 面 胶 浆的性能指标应符合表 7 的要求。 表7抹面胶桨的性能指标 试验项目性能指标 拉伸粘接强度/MPa (不膨胀聚苯板) 原强度>O.10,破坏界面在膨胀聚苯板上 耐水>O. 10,破坏界面在膨胀聚苯板上 耐冻融)。.10，破坏界面在膨胀聚苯板上 柔韧性 抗压强度/抗折强度(水泥基) G3. 0 开裂应变润卜水泥基)/% >l. 5 可操作时间/h 1.5- 4.0 5.5 耐碱网布 耐 碱 网 布的主要性能指标应符合表 8 的要求。 表8耐碱网布主要性能指标 试脸项目要用亍建筑首层或 2 m 以下墙面，以及对抗冲击有特殊要求 的 部位。 4.2 标记 薄 抹 灰 外保温系统的标记由代号和类型组成: ET I CS 一 口 类型 薄抹灰外保温系统代号 4.3 标记示例 示 例 1: E TICS-P 普通型薄抹灰外保温系统 示 例 2: ETICS-Q 加强型薄抹灰外保温系统 5 要求 5.1 薄抹灰外保温系统 薄 抹 灰 外保温系统的性能指标应符合表 3 的要求。 表3菊抹灰外保温系统的性能指标 试验项目性能指标 吸水量/(8/m' ),浸水 24 h (500 抗冲击强度/l 普通型(P 型) )30 加强型(Q 型) >10.0 抗风压值/kPa 丌小亍工程项目的风荷载设计值 耐冻融表面无裂纹、空鼓、起泡、剥离现象 水蒸气湿流密度/e/(m '·h) >O.8 5 丌透水性试样防护层内侧无水渗透 耐候性表面无裂纹、粉化、剥落现象 5.2 胶粘荆 胶 粘 剂 的性能指标应符合表 4 的要求。 表4胶粘剂的性能指标 试验项目性能指标 拉伸枯接强度/MPa (不水泥砂浆) 原强度多 0.60 耐水>O. 40 拉伸粘接强度/MPa (不膨胀聚苯板) 原强度>O. 10，破坏界面在膨胀聚苯板上 耐水>O. 10，破坏界面在膨胀聚苯板上 可操作时间/h 1.5- 4.0 dG 149-2003
JG149-2003膨胀聚苯板薄抹灰外墙外保温系统
膨胀聚苯板薄抹灰外墙外保温系统JG 149-2003一：薄抹灰外保温系统分类：外保温系统按冲击能力分为普通型（缩写为P）和加强型（缩写为Q）两种类型：P型薄抹灰外保温系统用于一般建筑物2m 以上的墙面；Q 型薄抹灰外保温系统主要用于建筑首层或2m 以下的墙面，以及对抗冲击有特殊要求的部位。
标记：TICS-P, ETICS-Q试验环境;标准实验环境为空气湿度（23±2）O C,相对湿度（50±10）%。
在非标准实验环境下，应记录温度和相对湿度。
1：吸水量1.1 仪器设备天平：称量范围2000g,精度2g1.2 试样1.2.1 尺寸与数量：200 mm*200mm,三个；1.2.2 制作：在表观密度为18Kg/m3 ,厚度为50mm 的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网格布，再用抹面胶浆刮平，抹面层总厚度为5mm。
在实验环境下养护28d 后，按实验要求的尺寸进行切割；1.2.3 每个试样除抹面胶浆的一面外，其余五面用防水材料密封1.3 实验过程用天平称量制备好的试样质量m0, 然后将试样抹面胶浆的一面向下平稳地放入室温水中，浸水深度等于抹面层的厚度，浸入水中时表面应完全润湿。
浸泡24h 取出后用湿毛巾迅速擦去试样表面的水份，称其吸水24h 后的质量m h 。
1.4 实验结果吸水量应按式（1）计算，以三个实验结果的算术平均值表示，精确至1g/m3。
M= （m h-m0）/A ⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯（1）式中：M －吸水量，g/m3 ;m h－浸水后试样质量，g;m0－浸水前试样质量，gA－试样抹面胶浆的面积，m32: 抗冲击强度2.1 实验仪器钢板尺：测量范围0m~1.02m,分度值10mm钢球：质量分别为0.5Kg 和1.0Kg2.2 试样2.2.1 尺寸与数量:600mm*1200mm,三个2.2.2 制作：在表观密度为18Kg/m3 ,厚度为50mm的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网格布，再用抹面胶浆刮平，抹面层总厚度为5mm。
聚苯板薄抹灰外墙外保温体系施工方案要点
外墙保温工程施工方案一、工程概况本工程采用外墙外保温体系，是以聚苯乙烯泡沫塑料板为保温材料，采用保温粘结砂浆将聚苯板固定在墙上，用罩面砂浆加耐碱增强玻纤网格布或钢丝网增强，外饰面为真石漆，局部为面砖粘贴.设计节能效果要达到节能65％的标准.二、编制依据1、设计院提供的建筑施工图，建设单位下发的技术通知单细部节点图2、《寒冷地区居住建筑节能设计标准》JGJ1343、《民用建筑热能设计规范》GB501764、《膨胀聚苯板薄抹灰墙外保温系统》JG1495、《外墙外保温工程技术规程》JGJ1446、《建筑工程施工质量验收统一标准》GB503007、《建筑装饰装修工程质量验收规范》GB20210二、施工准备（一) 施工人员及资料准备。
1、组织项目施工管理人员进行外墙保温施工技术的学习，熟悉施工过程及质量控制要点。
2、组织技术人员对图纸进行审阅及时发现并解决问题.3、编制施工方案及施工进度计划。
4、对公司所有参加施工人员进行技术、质量、安全、文明施工等全面交底及培训。
（二）材料选用及准备1 聚苯乙烯泡沫塑料保温板(以下简称聚苯板或EPS板）。
聚苯乙烯泡沫塑料制作的具有闭孔结构的泡沫塑料板材.2 耐碱玻璃纤维网格布（以下简称网格布）增强材料,埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性，用于外墙为涂料时使用。
3 钢丝网增强材料，埋入防护用的聚合物砂浆，用以提高机械强度和抗裂性，用于外墙粘贴面砖时使用.4抗裂砂浆用有机和无机胶结材料、填料和其它外加剂等配制而成,用作外墙外保温系统的粘结剂和表面的防裂砂浆。
5 进场材料经检验合格，并报监理单位验收完毕。
（三）主要物资列表（四）现场条件1 预先安装好设备、管道联结件，并预留外保温施工厚度.2 门窗洞口经过验收,洞口尺寸位置达到设计的质量要求；门窗框安装完毕.3 弹控制线:根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及变形缝线、装饰缝线等。
膨胀聚苯板、挤塑板薄抹灰外墙外保温系统简介
泰富龙膨胀聚苯板/挤塑板薄抹灰外墙外保温系统简介该系统以阻燃聚苯乙烯泡沫塑料板或挤塑聚苯板为保温层，用国际先进的混合技术生产的双组分粘接和抗裂抹面砂浆，显著改善了材料的粘接性，柔韧性、施工性和憎水性。
同时，亦提供单组分干粉产品，其中可再分散乳胶粉分布均匀，加水既可使用并使之更加环保，施工简洁。
适用范围：基层为混凝土、空心砌块、轻质填充砌体、粘土砖和非粘土砖等材料。
可用与不同气候区建筑外墙外保温工程。
做法简介：涂料饰面：保温板采用点边或条形粘贴法，面层由柔性防水抗裂抹面砂浆，耐碱玻纤网格布构成。
面砖饰面：面层采用柔性防水抗裂砂浆，复合热镀锌四角钢丝网构成。
钢丝网由塑料锚挂固定于基层，面砖采用柔性聚合物面砖粘结砂浆粘结。
技术特点：该技术采用点边粘贴的做法和先进的硬质绝热材料，消除了建筑物冷热桥现象，具有显著的防水效果，对建筑物有保护作用，同时增强了居住舒适度，装饰效果好，相容性好，抗老化效果好，是一种特别适合中国建筑结构国情的外墙外保温体系。
施工工艺流程：基层墙体处理→弹线→基层墙体润湿→粘贴保温板→钻孔及安装固定件→修补与打磨→特殊部位外理→抹底层抗裂抹面砂浆→贴埋耐碱玻纤网格布→抹面层抗裂抹面砂浆→检验验收→嵌密封膏→外饰施工→验收竣工产品特点：单组份保温板粘结砂浆：以特种可再分散乳胶粉（主要成分聚醋乙烯－乙烯共聚物）为主要成分，具有良好的粘结性、耐水性和耐老化性能。
单组份保温板抗裂抹面砂浆：以特种可再分散乳胶粉为主要成分、并配入抗裂PP纤维、保水剂，由此配制的抗裂抹面砂浆具有优异的粘结、防水、抗裂和耐候性能。
双组份保温板粘结砂浆和抹面砂浆：粘结剂部分采用粘接力强、耐水、耐侯、柔性优良的特殊乳液制成，可以与工地加工砂和42.5标号水泥现场配制使用，经济性好，成本省，施工方便。

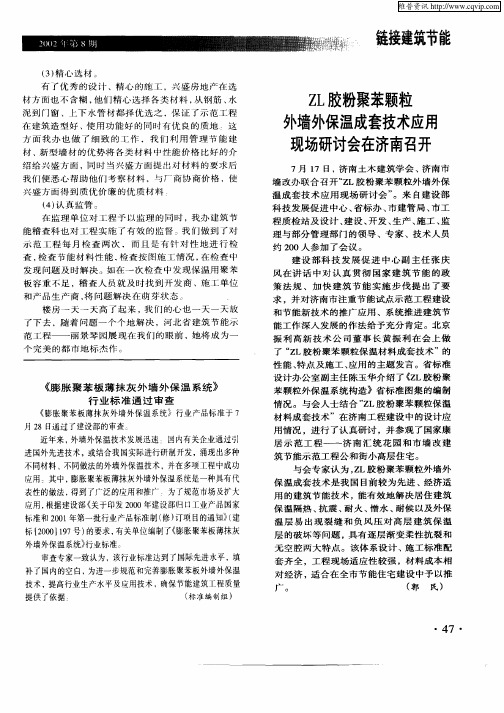

《膨胀聚苯板薄抹灰外墙外保温系统》行业标准通过审查
苯 颗 粒 外 保 温 系统 构 造 》省 标 准 图 集 的编 制
情况 。与会人 士结合 “ Ｌ Ｚ 胶粉 聚苯颗粒保温 料 成 套 技术 ”在 济 南 工程 建 设 中 的设 计 应 用情况 ，进行 了认 真研讨 ，并参观 了国家康 居 示 范 工 程 — — 济 南 汇 统 花 园 和 市 墙 改 建
筑 节 能 示 范 工 程 公 和 街 小 高层 住 宅 。 与 会 专 家 认 为 ， Ｌ胶 粉 聚 苯 颗 粒 外 墙 外 Ｚ 保 温 成 套 技 术 是 我 国 目前 较 为 先 进 、经 济 适 用 的 建 筑 节 能技 术 ，能 有 效 地 解 决 居 住 建 筑
进国外先进技术 ， 或结合我 国实际进行研制开发，涌现出多种 不同材料、 不同做法的外墙外保温技术 ， 并在多项工程中成功 应用 ：其中， 膨胀聚苯板薄抹灰外墙外保温系统是一种具有代
维普资讯
ｈ － － Ａ－ ４４
（） 心选 材 。 ３精
有 了 优 秀 的设 计 、精 心 的施 工 ，兴 盛 房 地 产 在 选
材方 面也不含糊 ， 们精 心选择各类材料 ， 钢 筋 、 他 从 水
泥 到 门 窗 、上 下 水 管 材 都 择 优 选 之 ，保 证 了示 范 工 程 在 建 筑 造 型 好 、 用 功 能 好 的 同 时 有 优 良 的质 地 。这 使 方 面 我 办 也 做 了 细 致 的 工 作 ，我 们 利 用 管 理 节 能 建
在监 理 单 位 对 工 程 予 以监 理 的 同 时 ，我 办 建 筑 节 能 稽 查 科 也 对 工 程 实 施 了 有 效 的监 督 。我 们 做 到 了对
示 范 工 程 每 月 检 查 两 次 ， 而 且 是 有 针 对 性 地 进 行 检
膨胀聚苯板(EPS板)薄抹灰外墙外保温系统在住宅建筑施工中的应用
膨胀聚苯板(EPS板)薄抹灰外墙外保温系统在住宅建筑施工中的应用摘要：膨胀聚苯板（EPS板）薄抹灰外系统是一种在建筑工程应用较为广泛的外墙外保温系统，本文结合工程实例，详细阐述了膨胀聚苯板薄抹灰外墙外保温（EPS板）施工技术要点，并根据规范要求，对原材料进场检验、现场施工环境的控制、施工质量控制、成品保护、缺陷修补等内容进行了深入探讨。
关键词：膨胀聚苯板；外墙外保温；住宅建筑；质量控制1工程概况湖南长沙某住宅小区,由多栋多层和8～12层小高层组成，框架结构，总建筑面积为10万m2。
其中建筑外墙进行了外保温施工，以减少能源消耗。
目前外墙外保温的主要系统有：膨胀聚苯板(EPS板)薄抹灰外墙外保温系统、胶粉EPS颗粒保温浆料外墙外保温系统、EPS板现浇混凝土外墙外保温系统、EPS钢丝网架板现浇混凝土外墙外保温系统、机械固定EPS钢丝网架板外墙外保温系统、XPS板薄抹灰外墙外保温系统等多种系统。
经比较，本工程选用膨胀聚苯板(EPS板)薄抹灰外墙外保温系统，现就其施工技术及质量控制进行分析探讨。
2做好施工前的质量控制工作2．1把好材料关不管是外墙外保温还是外墙内保温，其材料的保温性能是保温效果的关键。
《建筑节能工程施工质量验收规范》(GB50411-2007)第4章第4．2．2条规定：“墙体节能工程使用的保温隔热材料，其导热系数、密度、抗压强度或压缩强度、燃烧性能应符合设计要求”。
按照规范的要求，在材料进场时要核查质量证明文件及进场复验报告。
我们认为，作为施工单位应当在材料进场之前，首先要对生产厂家进行合格供方的调查，仔细验查生产许可证和产品质量合格证，并查验其证书的有效期限，然后才对其产品验货取样，并由监理见证。
经验证合格后，方可投入使用。
2．2现场施工环境的控制（1）保温材料应采取防潮、防水等保护措施。
在使用前一旦受潮或淋雨，要设法用吹干法对材料（EPX板）表面进行干燥处理并保持表面的洁净。
（2）基层墙面找平层含水率控制在6％以内(企业的内控指标)。
JG建筑工业标准-JG149-2015膨胀聚苯板薄抹灰外墙外保温系统
部位 。 ４ ． ２ 标记
薄抹灰外保 温系统的标记 由代号和类 型组成：
Ｅ ＴＩ ＣＳ一口 类型 薄抹灰外保温 系统代号
４ ． ３ 标记 示例 示例 １ ： Ｅ ＴＩ Ｃ Ｓ － Ｐ 普 通型薄抹灰外保温系统 示例 ቤተ መጻሕፍቲ ባይዱ ： Ｅ ＴＩ Ｃ Ｓ － Ｑ 加强型薄抹灰外保温 系统
３． ４
膨胀聚苯 板 ｅ ｘ ｐ ａ ｎ ｄ ｅ ｄ ｐ ｏ ｌ ｙ ｓ ｔ ｙ ｒ ｅ ｎ ｅ ｐ ａ ｎ ｅ ｌ
保 温材料 ， 专指采 用符合 Ｇ Ｂ ／ Ｔ １ ０ ８ ０ １ ． １ －２ ０ ０ ２的阻燃 型绝 热用模 塑聚 苯 乙烯 泡沫 塑料制 作 的
板材 。
置于建筑物外墙外侧 的保 温及 饰面系统 ， 是由膨胀聚 苯板、 胶 粘剂和必 要时使用 的锚 栓、 抹 面胶浆 和耐碱网布及涂料等组成 的系统产品。薄抹灰增强 防护层 的厚度宜控制在 ： 普通型 ３ ｍｍ－５ ｍｍ， 加强 型 ５ ｍｍ－ ｖ７ ｍｍ。该系统 采用 粘接 固定 方式 与基层 墙 体连接 ， 也可辅 有 锚栓 ， 其 基 本构 造见 表 １及
原强度 耐水 原强度 耐水
表 ２ ．
３． ２
基层墙体
ｓ ｕ ｂ ｓ ｔ ｒ ａ ｔ ｅ
建筑物中起承重或围护作用的 外墙墙体， 可以 是混凝土墙体或各种砌体墙体。
７Ｇ １ ４ ９－ ２ ００３
表 １ 无锚 栓 薄 抹 灰 外 保 温 系统 基 本 构 造 系统 的基本构造
基层墙体 ① 粘 接层 ② 保温层 ③ 薄抹灰增 强防护层 ④ 饰 面层 国 构造示意 图
Ｊ Ｇ １ ４ ９ －２ ０ ０ ３
膨 胀 聚 苯 板 薄抹 灰 外 墙 外保 温 系统
范围
本标 准规定了膨胀 聚苯板 薄抹灰外墙外保温 系统产 品的定义 、 分类和标记 、 要求、 试验 方法、 检验规 则、 产品合格证 和使用说明书 ， 以及产品的包装 、 运输和贮存 。 本标 准适用于工业与 民用 建筑采用的膨胀聚苯 板薄抹灰外 墙外保温 系统产 品 ， 组 成系统 的各种材 料应 由系统产品制造商配套供应 。
薄抹灰外保 温系统的标记 由代号和类 型组成：
Ｅ ＴＩ ＣＳ一口 类型 薄抹灰外保温 系统代号
４ ． ３ 标记 示例 示例 １ ： Ｅ ＴＩ Ｃ Ｓ － Ｐ 普 通型薄抹灰外保温系统 示例 ቤተ መጻሕፍቲ ባይዱ ： Ｅ ＴＩ Ｃ Ｓ － Ｑ 加强型薄抹灰外保温 系统
３． ４
膨胀聚苯 板 ｅ ｘ ｐ ａ ｎ ｄ ｅ ｄ ｐ ｏ ｌ ｙ ｓ ｔ ｙ ｒ ｅ ｎ ｅ ｐ ａ ｎ ｅ ｌ
保 温材料 ， 专指采 用符合 Ｇ Ｂ ／ Ｔ １ ０ ８ ０ １ ． １ －２ ０ ０ ２的阻燃 型绝 热用模 塑聚 苯 乙烯 泡沫 塑料制 作 的
板材 。
置于建筑物外墙外侧 的保 温及 饰面系统 ， 是由膨胀聚 苯板、 胶 粘剂和必 要时使用 的锚 栓、 抹 面胶浆 和耐碱网布及涂料等组成 的系统产品。薄抹灰增强 防护层 的厚度宜控制在 ： 普通型 ３ ｍｍ－５ ｍｍ， 加强 型 ５ ｍｍ－ ｖ７ ｍｍ。该系统 采用 粘接 固定 方式 与基层 墙 体连接 ， 也可辅 有 锚栓 ， 其 基 本构 造见 表 １及
原强度 耐水 原强度 耐水
表 ２ ．
３． ２
基层墙体
ｓ ｕ ｂ ｓ ｔ ｒ ａ ｔ ｅ
建筑物中起承重或围护作用的 外墙墙体， 可以 是混凝土墙体或各种砌体墙体。
７Ｇ １ ４ ９－ ２ ００３
表 １ 无锚 栓 薄 抹 灰 外 保 温 系统 基 本 构 造 系统 的基本构造
基层墙体 ① 粘 接层 ② 保温层 ③ 薄抹灰增 强防护层 ④ 饰 面层 国 构造示意 图
Ｊ Ｇ １ ４ ９ －２ ０ ０ ３
膨 胀 聚 苯 板 薄抹 灰 外 墙 外保 温 系统
范围
本标 准规定了膨胀 聚苯板 薄抹灰外墙外保温 系统产 品的定义 、 分类和标记 、 要求、 试验 方法、 检验规 则、 产品合格证 和使用说明书 ， 以及产品的包装 、 运输和贮存 。 本标 准适用于工业与 民用 建筑采用的膨胀聚苯 板薄抹灰外 墙外保温 系统产 品 ， 组 成系统 的各种材 料应 由系统产品制造商配套供应 。
保温板送检规范
竭诚为您提供优质文档/双击可除保温板送检规范篇一：保温材料的送检要求保温材料的送检要求(20xx-09-2917:19:24)一、原材料送检1)膨胀聚苯板薄抹灰外墙外保温系统1.膨胀聚苯板（eps）①执行标准：jg149-20xx；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：1200×600mm，二块；④检测内容：导热系数、表观密度、抗拉强度；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.抹面胶浆①执行标准：jg149-20xx、jg/t3049-1998；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
2.胶粘剂①执行标准：jg149-20xx；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：8kg；④检测内容：常温常态和浸水拉伸粘接强度（分与水泥砂浆、与膨胀聚苯板）；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
3.耐碱玻纤网格布①执行标准：jg149-20xx；②验收批次：同一厂家同一品种的产品，当单位工程建筑面积在20000平方米以下时各抽查不少于3次；当单位工程建筑面积在20000平方米以上时各抽查不少于6次。
③取样规格数量：2㎡（试样面积）×3块；④检测内容：耐碱拉伸断裂强力、耐碱拉伸断裂强力保留率；⑤检测时间：材料进场使用前，委托方提供产品说明书、检验报告。
膨胀聚苯板(eps)薄抹灰外墙外保温系统施工工法-secret
膨胀聚苯板（EPS）薄抹灰外墙外保温系统施工工法单位：无棣县宏达企业有限公司完成人：王心刚吴立红膨胀聚苯板薄抹灰外墙外保温系统是以高性能聚合物砂浆和粘合剂为关键技术，与聚苯乙烯泡沫塑料板（必要时辅以塑料锚栓固定）、耐碱玻璃纤维（以下简称称“玻纤布”）网格布共同组成的绝热保温系统。
该保温系统包括聚苯板胶粘剂粘结层、膨胀聚苯板保温层、抹面胶浆复合耐碱涂塑玻璃纤维网格布防护层以及饰面层等部分，集墙体保温、抗裂防护、装饰功能为一体。
通过对建筑物的外部围护结构进行保温隔热处理，可达到降低建筑能耗、改善居住环境等目的。
一、工法特点1.1工法编制依据本工法的编制，主要依据下列的规范、规程：《建筑节能工程施工质量验收规范》GB50411-2007《外墙外保温工程技术规程》（JGJ144-200幼;《膨胀聚苯板薄抹灰外墙外保温系统》（JG149-2003）;《外墙外保温建筑构造（一）》（02J121-1）;《住宅建筑构造》（03J930-1）;《绝热用模塑聚苯乙烯泡沫塑料》（GB10801.1-2002）;《民用建筑热工设计规范》（GB50176-93）;《砌体工程施工质量验收规范》（GB50203-2002）;《玻璃纤维制品试验方法》（JC176-80）;《聚氨酯建筑密封膏》(JC484-92);《耐碱玻璃纤维网格布》(JC/T841-1999);《民用建筑节能设计标准(采暖居住建筑部分)》(JGJ26-95)；《建筑装饰装修工程质量验收规范》(GB2010-2001)；《夏热冬冷地区居住建筑节能设计标准》(JGJ134-2001 ；《建筑涂料》(GB9153-88)；《合成树脂乳液砂壁状建筑涂料》(JC/T24-2000);《住宅建筑节能工程施工质量验收规程》(DGJ08-113-2005)。
1.2外墙外保温系统组成如图1所示、聚苯板胶粘剂粘结层。
采用聚合物砂浆进行粘贴保温板，其高强、高粘结力的特点能够保证整个外保温系统的安全可靠。
国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GBT29906
Trending Topics国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906于莉芸/住房和城乡建设部建筑制品与构配件标准化技术委员会 中国建筑标准设计研究院有限公司由我标委会归口管理的国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906即将颁布实施， 现将此标准的编制工作按三个方面简要介绍如下：1国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906与行业产品标准《薄抹灰外墙外保温系统》JG 149-2003的关系国家标准《模塑聚苯板薄抹灰外墙外保温系统材料》GB/T29906是在行业产品标准《薄抹灰外墙外保温系统》JG 149-2003基础上制定的。
由于膨胀聚苯板薄抹灰外墙外保温系统中的保温材料与有关聚苯板的现行国家标准《绝热用模塑聚苯乙烯泡沫塑料》GB/T 10801.1-2002密切相关，为与其协调一致，编制组将《膨胀聚苯板薄抹灰外墙外保温系统》改名为《模塑聚苯板薄抹灰外墙外保温系统材料》（以下简称本标准）。
本标准的编制原则是（1）充分地反映我国近年来对模塑聚苯板薄抹灰外保温系统进行的各项科学研究工作的最新成果；（2） 反映至当前成熟的技术水平；（3）在原标准的基础上进一步向国际先进水平靠拢；（4）与现行工程建设行业标准，特别是《外墙外保温工程技术规程》JGJ 144-2004保持协调一致；（5） 从严要求系统和组成材料的性能指标，特别是涉及系统安全性能的指标。
（6）对在上一版本实施的过程中没有反馈意见的，凡是属于从严要求的，原则上不作改动，以适合我国目前的国情，保证使用质量。
在我国使用的墙体有机保温材料主要包括：模塑聚苯乙稀泡沫塑料（EPS板）、挤塑聚苯乙稀泡沫塑料（XPS板）、硬质聚氨脂泡沫塑料（PU，包括现场发泡和板材）、以及酚醛（PF）等。
此标准的颁布实施必将进一步推动模塑聚苯板外墙外保温系统的技术进步，提高和保证其行业生产水平和技术质量，使之得以更好更快地发展，建筑节能是在当今人类面临生存与可持续发展重大问题的大环境下世界建筑发展的基本的趋势。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
膨胀聚苯板薄抹灰外墙外保温系统膨胀聚苯板薄抹灰外墙外保温系统JG 149-20031 范围本标准规定了膨胀聚苯板薄抹灰外墙外保温系统产品的定义、分类和标记、要求、试验方法、检验规则、产品合格证和使用说明书，以及产品的包装、运输和贮存。
本标准适用于工业与民用建筑采用的膨胀聚苯板薄抹灰外墙外保温系统产品，组成系统的各种材料应由系统产品制造商配套供应。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而.鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB /T 2828-1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)GB 3186 涂料产品的取样GB /T 7 689.5- 2001 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB /T 9914.3-2001 增强制品试验方法第3部分：单位面积质量的测定GB /T 10801.1- 2002 绝热用模塑聚苯乙烯泡沫塑料GB /T 13475-1992 建筑构件稳态热传递性质的测定、标定和防护热箱法GB /T 17146-1997 建筑材料水蒸气透过性能试验方法GB /T 17671-1999 水泥胶砂强度检验方法(ISO法) JC /T 547-1994 陶瓷墙地砖胶粘剂JC /T 841-1999 耐碱玻璃纤维网格布JG /T 3049-1998 建筑室内用腻子3 术语和定义下列术语和定义适用于本标准。
3.1膨胀聚苯板薄抹灰外墙外保温系统(以下简称薄抹灰外保温系统) external thermal insulation composite systems based on expanded polystyrene(英文缩写为ETICS)置于建筑物外墙外侧的保温及饰面系统，是由膨胀聚苯板、胶粘剂和必要时使用的锚栓、抹面胶浆和耐碱网布及涂料等组成的系统产品。
薄抹灰增强防护层的厚度宜控制在：普通型3 mm～5 mm，加强型5 mm～7 mm。
该系统采用粘接固定方式与基层墙体连接，也可辅有锚栓，其基本构造见表1及表2。
3.2基层墙体substrate建筑物中起承重或围护作用的外墙墙体，可以是混凝土墙体或各种砌体墙体。
表1 无锚栓薄抹灰外保温系统基本构造表2 辅有锚栓的薄抹灰外保温系统基本构造3.3胶粘剂 adhesive专用于把膨胀聚苯板粘接到基层墙体上的工业产品。
产品形式有两种：一种是在工厂生产的液状胶粘剂，在施工现场按使用说明加人一定比例的水泥或由厂商提供的干粉料，搅拌均匀即可使用。
另一种是在工厂里预混合好的干粉状胶粘剂，在施工现场只需按使用说明加人一定比例的拌和用水，搅拌均匀即可使用。
3.4膨胀聚苯板expanded polystyrene panel保温材料，专指采用符合GB/T 10801.1-2002的阻燃型绝热用模塑聚苯乙烯泡沫塑料制作的板材。
3.5锚栓 mechanical fixings把膨胀聚苯板固定于基层墙体的专用连接件，通常情况下包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分。
3.6抹面胶浆 base coat聚合物抹面胶浆，由水泥基或其他无机胶凝材料、高分子聚合物和填料等材料组成，薄抹在粘贴好的膨胀聚苯板外表面，用以保证薄抹灰外保温系统的机械强度和耐久性。
3.7耐碱网布alkali-resistant fiberglass mesh耐碱型玻璃纤维网格布，由表面涂覆耐碱防水材料的玻璃纤维网格布制成，埋人抹面胶浆中，形成JG149-2003薄抹灰增强防护层，用以提高防护层的机械强度和抗裂性。
4 分类和标记4.1 分类薄抹灰外保温系统按抗冲击能力分为普通型(缩写为P)和加强型(缩写为Q)两种类型：——P型薄抹灰外保温系统用于一般建筑物2m 以上墙面；——Q 型薄抹灰外保温系统主要用于建筑首层或2 m 以下墙面，以及对抗冲击有特殊要求的部位。
4.2 标记薄抹灰外保温系统的标记由代号和类型组成：4.3 标记示例示例 1：ETICS-P 普通型薄抹灰外保温系统示例 2： ETICS-Q 加强型薄抹灰外保温系统5 要求5.1 薄抹灰外保温系统薄抹灰外保温系统的性能指标应符合表3的要求。
表3 薄抹灰外保温系统的性能指标5.2 胶粘剂胶粘剂的性能指标应符合表4的要求。
表4 胶粘剂的性能指标5.3 膨胀聚苯板膨胀聚苯板应为阻燃型。
其性能指标除应符合表5、表6的要求外，还应符合GB/T 10801.1-2002第Ⅱ类的其他要求。
膨胀聚苯板出厂前应在自然条件下陈化42 d 或在60℃蒸气中陈化5d。
表5 膨胀聚苯板主要性能指标表6 膨胀聚苯板允许偏差5.4 抹面胶浆抹面胶浆的性能指标应符合表7的要求。
表7 抹面胶桨的性能指标5.5 耐碱网布耐碱网布的主要性能指标应符合表8的要求。
表8 耐碱网布主要性能指标5.6 锚栓金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酞胺(polyamide 6,polyamide 6.6),聚乙烯(polyethylene)或聚丙烯(polypropylene)制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。
锚栓有效锚固深度不小于25 mm,塑料圆盘直径不小于50 mm。
其技术性能指标应符合表9的要求。
表9 锚栓技术性能指标5.7 涂料涂料必须与薄抹灰外保温系统相容，其性能指标应符合外墙建筑涂料的相关标准。
5.8 附件在薄抹灰外保温系统中所采用的附件，包括密封膏、密封条、包角条、包边条、盖口条等应分别符合相应的产品标准的要求。
6 试验方法6.1 试验环境标准试验环境为空气温度(23士2)℃，相对湿度(50士10)%。
在非标准试验环境下试验时，应记录温度和相对湿度。
6.2 薄抹灰外保温系统6.2.1 吸水量6.2.1.1 仪器设备天平：称量范围2000g ,精度2g 。
6.2.1.2 试样a) 尺寸与数量：200m m×200mm，三个；b) 制作：在表观密度为18 kg/m³，厚度为50mm的膨胀聚苯板上按产品说明刮抹抹面胶浆，压入耐碱网布，再用抹面胶浆刮平，抹面层总厚度为5mm。
在试验环境下养护28d 后，按试验要求的尺寸进行切割；c) 每个试样除抹面胶浆的一面外，其他五面用防水材料密封。
6.2.1.3 试验过程用天平称量制备好的试样质量m0然后将试样抹面胶浆的一面向下平稳地放人室温水中，浸水深度等于抹面层的厚度，浸人水中时表面应完全润湿。
浸泡24h取出后用湿毛巾迅速擦去试样表面的水分，称其吸水24h后的质量m h。
6.2.1.4 试验结果吸水量应按式(1)计算，以三个试验结果的算术平均值表示，精确至1g/m2。
（）( 1 )式中：M—吸水量,g/m2—浸水后试样质量，g；mh—浸水前试样质量，g；mA—试样抹面胶浆的面积，m2。
6.2.2 抗冲击强度6.2.2.1 试验仪器a) 钢板尺：测量范围0 m～1.02 m，分度值10mm；b) 钢球：质量分别为0.5kg和1.0 kg。
6.2.2.2 试样a) 尺寸与数量：600m m×1200mm二个；b) 制作：见6.2.1.2 b)。
6.2.2.3 试验过程a) 将试样抹面层向上，平放在水平的地面上，试样紧贴地面；b) 分别用质量为0.5kg(1.0kg)的钢球，在0.61m (1.02 m)的高度上松开，自由落体冲击试样表面。
每级冲击10个点，点间距或与边缘距离至少100mm。
6.2.2.4 试验结果以抹面胶浆表面断裂作为破坏的评定，当10次中小于4次破坏时，该试样抗冲击强度符合P(Q)型的要求；当10次中有4次或4次以上破坏时，则为不符合该型的要求。
6.2.3 抗风压见附录 A。
6.2.4 耐冻融6.2.4.1 试验仪器a) 冷冻箱：最低温度一30℃，控制精度士3℃；b) 干燥箱：控制精度士3℃。
6.2.4.2 试样：a) 尺寸与数量：150mm×150mm，三个；b) 试样按6.2.1.2 b)、c )的规定制备后，在薄抹灰增强防护层表面涂刷涂料。
6.2.4.3 试验过程试样放在(50士3)℃的干燥箱中16h，然后浸入(20士3)℃ 的水中8h，试样抹面胶浆面向下，水面应至少高出试样表面20 mm；再置于(-20士3)℃冷冻24h为一个循环，每一个循环观察一次，试样经10个循环，试验结束。
6.2.4.4 试验结果试验结束后，观察表面有无空鼓、起泡、剥离现象，并用五倍放大镜观察表面有无裂纹。
6.2.5 水蒸气湿流密度按GB/T 17146-1997中水法的规定进行测定，并应符合以下规定：a) 试验温度(23士2)℃；b) 试样按6.2.1.2 b)的规定制备后，在薄抹灰增强防护层表面涂刷涂料，干固后除去膨胀聚苯板，试样厚度( 4.0士1.0 )mm，试样涂料表面朝向湿度小的一侧。
6.2.6 不透水性见附录B。
6.2.7 耐候性见附录C。
6.3 胶粘剂6.3.1 拉伸粘接强度拉伸粘接强度按JG/T 3049-1998中5.10进行测定。
6.3.1.1 试样a) 尺寸如图1所示，胶粘剂厚度为3.0 mm,膨胀聚苯板厚度为20mm；1—拉伸用钢质夹具；2—水泥砂浆块；3—胶粘剂；4—膨胀聚苯板或砂浆块。
图 1 拉伸粘接强度试样示意图b) 每组试件由六块水泥砂浆试块和六个水泥砂浆或膨胀聚苯板试块粘接而成；C) 制作；——按 GB/T 17671-1999中第6章的规定，用普通硅酸盐水泥与中砂按1：3(重量比)，水灰比0.5制作水泥砂浆试块，养护28d后，备用；——用表观密度为18kg/m³的、按规定经过陈化后合格的膨胀聚苯板作为试验用标准板，切割成试验所需尺寸；——按产品说明书制备胶粘剂后粘接试件，粘接厚度为3mm，面积为40 mm×40 mm。
分别准备测原强度和测耐水拉伸粘接强度的试件各一组，粘接后在试验条件下养护。
d) 养护环境：按JC/T 547-1994中6.3.4.2的规定。
6.3.1.2 试验过程养护期满后进行拉伸粘接强度测定，拉伸速度为(5士1)m m/min。
记录每个试样的测试结果及破坏界面，并取4个中间值计算算术平均值。
6.3.2 可操作时间胶浆搅拌后，在试验环境中按薄抹灰外保温系统制造商提供的可操作时间(没有规定时按4卜)放置，然后按6.3.1中原强度测试的规定进行，试验结果平均粘接强度不低于表4原强度的要求。
6.4 膨胀聚苯板6.4.1 垂直于板面方向的抗拉强度见附录 D。
