TMC-5060说明书产品概述：双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数.具备制冷、化霜等功能，适用于对冷库温度的控制。
主要功能：温度测量、显示、控制：温度校正：制冷、化霜控制输出：温度超限、超量程及传感器故障报警等。
用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“A/煎”或“V”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“V”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。
进入系统菜单后，按“A/以”或“V”键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭，在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。
“强制化霜”键说明：在运行状态下，化霜时间及化霜周期设置均不为0时，在非化霜状态下且化霜传感器温度小于所设定的化霜停止温度时，按住“强制化霜”键持续5秒以上可进入强制化霜状态，化霜指示灯亮。
在运行状态下，化霜时按住“强制化霜”键5秒以上则可退出化霜状态。
化霜指示灯灭。
“强制制冷”键说明：在运行状态下，在非化霜、非制冷、非化霜滴水时，当库温温度大于停机温度且小于开机温度时，按住“强制制冷”键持续5秒以上则可进入强制制冷状态，压缩机延时未到设定的压机延时时间时，制冷指示灯闪烁：压缩机延时超过设定的压机延时时间时，制冷指示灯亮。
在运行状态下，制冷时按住“强制制冷”键持续5秒以上则退出制冷状态。
制冷指示灯灭。
温度控制设备操作规程1. 目的温度控制设备操作规程的目的是确保在使用温度控制设备时，操作人员能够正确、安全地进行操作，保证设备的正常运行和工作环境的稳定性。
2. 适用范围本操作规程适用于所有使用温度控制设备的工作场所和操作人员。
3. 安全要求- 操作人员必须经过专业培训，了解温度控制设备的基本原理和操作方法。
- 操作人员在操作前应检查设备是否正常，如有异常应及时报修。
- 操作人员使用设备时需穿戴适当的防护用具，包括防热手套、防护眼镜等。
- 禁止未经授权人员擅自更改设备的温度设置。
- 操作完成后，操作人员应及时关闭设备，并进行必要的清理工作。
4. 操作流程4.1 设备准备- 检查设备是否处于正常工作状态，如有故障应立即通知维修人员。
- 检查温度设置，确保设定的温度与工作要求相符。
- 穿戴适当的防护用具。
4.2 开机操作- 打开电源，并按照设备说明书正确操作启动设备。
- 根据工作需要，进行必要的温度调节。
4.3 操作监控- 定期检查设备运行情况，确保其正常工作。
- 若发现任何异常，立即停止设备运行，并通知维修人员进行处理。
4.4 关机操作- 在操作完成后，先停止设备运行。
- 关闭电源，并进行必要的清理工作。
- 检查设备周围是否存在隐患，并进行必要的整理。
5. 应急处理- 在设备发生故障或异常情况下，操作人员应立即停止设备运行，并及时报修。
- 当设备出现温度异常升高时，应迅速采取必要的措施，如使用灭火器进行灭火，确保工作环境的安全。
6. 预防措施- 操作人员应定期进行设备维护和保养，确保设备的正常运行。
- 遵守设备使用规范，禁止超载使用设备。
- 定期进行安全培训和演练，提升操作人员的安全意识和应急处理能力。
7. 责任分工- 管理人员负责设备的安全管理和操作规程的执行。
- 操作人员负责按照规程进行设备的操作。
- 维修人员负责设备的日常维护和故障处理。
8. 相关记录- 所有设备的操作记录应当详细记录，包括设备的开机、关机时间以及设备运行期间的监控情况。
MTC5060微型风扇控制器使用说明概述MTC5060微型风扇控制器是一款用于控制微型风扇工作的设备。
本文档将详细介绍如何正确使用该控制器。
功能特点- 支持微型风扇的速度调节功能- 支持风扇的开关控制- 具有过载保护功能，能够保护风扇和控制器本身的安全使用步骤1. 确保控制器与风扇正确连接。
将控制器的电源线与电源适配器相连，将风扇线与控制器上的风扇接口相连。
2. 打开控制器的电源开关，此时控制器的电源指示灯应亮起。
3. 调节风扇速度：通过控制器上的速度调节按钮或旋钮，可以调整风扇的速度。
根据实际需求，选择合适的风速。
4. 控制器还支持风扇的开关功能。
按下或拨动开关按钮，可以打开或关闭风扇。
5. 当控制器或风扇出现过载时，控制器会自动断电保护。
此时需要关闭控制器电源开关，等待片刻后再重新启动。
注意事项1. 请勿将控制器和风扇暴露在潮湿或有水的环境中，以免发生电路短路或其他安全问题。
2. 使用过程中，若发现控制器或风扇异常，请立即停止使用并检查所接线路是否正确。
3. 请不要长时间将风扇以最大速度运行，以免导致风扇过热或控制器损坏。
4. 请遵循国家相关法律法规和使用承诺书中的规定，正确、合法地使用该控制器。
5. 详情请参考控制器附带的用户手册，了解更多详细操作步骤和注意事项。
常见问题解答Q: 风扇转速无法调节怎么办？A: 首先检查控制器与风扇的连接是否正确，确保风扇线接触良好。
如果问题仍然存在，可尝试重启控制器并再次调节。
Q: 风扇无法启动怎么办？A: 检查控制器电源开关是否打开，风扇线是否连接正确。
如果问题仍然存在，可能是风扇本身故障，建议联系售后服务。
总结通过本文档，你已经了解了MTC5060微型风扇控制器的使用方法。
请按照使用步骤操作，遵循注意事项，以确保正确、安全地使用该控制器。
如有其他问题，请参考用户手册或联系售后服务。
祝使用愉快！。
MTC5060微电脑温度控制器使用说明1.控制器介绍：MTC5060采用先进的微电脑控制技术设计，具有高精度、高可靠性和简单易用的特点。
其主要功能包括温度设定、实时温度显示、温度控制、报警和故障保护等。
控制器带有液晶显示屏和按键操作界面，方便用户设置参数和查看实时温度。
2.安装：首先，将MTC5060控制器与电源连接，确保电源电压符合要求。
然后，将温度传感器连接到控制器的温度输入端子上。
最后，将控制器正确安装在所需的位置上。
3.参数设置：按下控制器上的设置键，进入参数设置界面。
使用上下键选择要设置的参数，然后使用加减键进行调整。
常见的参数包括温度单位、温度上下限、控制模式、报警设置等。
设置完成后，按下确认键保存设置。
4.温度显示：控制器的液晶显示屏上会实时显示当前温度。
根据设置的参数，温度显示可以是摄氏度（℃）或华氏度（℉）。
确保温度传感器正常工作，以获取准确的温度显示。
5.温度控制：MTC5060可以根据设置的参数自动控制温度。
控制模式可以是恒温模式、升温模式、降温模式等。
在恒温模式下，控制器将保持温度在设置的上下限范围内波动。
在升温或降温模式下，控制器会逐渐增加或减小温度，直到达到设定值。
6.报警功能：7.故障保护：当MTC5060控制器发生故障时，如温度传感器断路或短路、供电电压异常等，控制器会自动停止工作，并在显示屏上显示故障代码。
此时，需要检查和修复故障原因后，才能重新启动控制器。
8.维护保养：定期检查控制器的连接线和接口是否松动或腐蚀，必要时清洁控制器表面和显示屏。
注意避免控制器受到过热、过湿、过尘等恶劣环境影响，以延长使用寿命和保证正常工作。
精创5060配电箱说明书
EBC-5060是冷库控制箱的型号，冷库温控器的型号是精创MTC-5060。
操作如下：
1、用户菜单设置：在运行状态下，按住“设置。
查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置；
2、“开机温度”指示灯亮，以后每按下并立即松开“设置查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
3、进入用户菜单后，按“▲（音量标志）”或“▼”键可修改“停机温度”显示窗里的设定参数。
4、精创温控器5060e3故障是温度超出测量范围上限.
5、E1库内温度探头没装好,比如探头接线处短路了,或线路开路了.说简单点,是否出现探头线碰线了,或线路每EBC-5060是冷库控制箱的型号,冷库温控器的型号是精创MTC-5060.操作如下:1、用户菜单设置:在运行状态下,按住“设置.查看”键持续5秒以上至“显示温度”。
显示器常见故障
1、注意刷新频率和分辨率要适当调整注:液晶显示器不要超过75HZ否则黑屏。
2、闪烁一般是由于刷新率过低所致.但是如果你把显示器的刷新率调到75HZ以上时,图像仍然闪烁如故,这可能是显示器内部电路
出了问题。
3、偏色如果显示器明显的缺某一基色(R,G,B),这是显示器信号通路问题所致.请先检查15针D形插头,看1,2,3号针是否有残缺.如果没有就是信号线内部或尾板电路有问题.②如果是显示器屏幕恒为R或G或B,且调整无效,这是由于CRT内部碰极或尾板电路故障.③如果是图像的底色明显的偏向某一种颜色,这时可以试着通过OSD菜单中的RGB调整恢复正常.如果不行,是显像管老化所致。

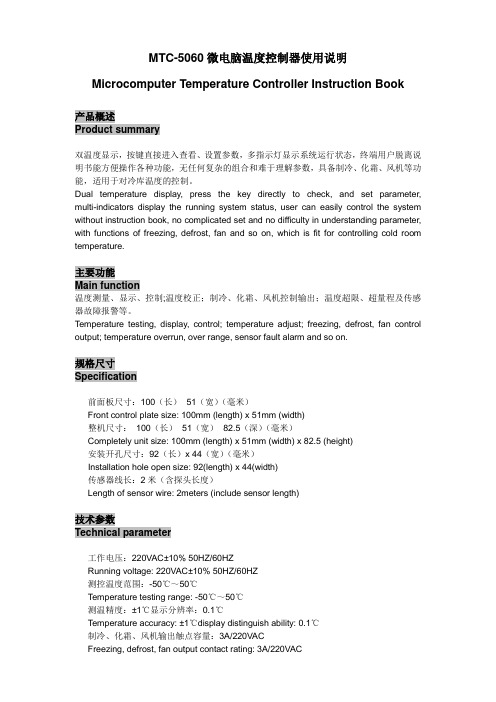

MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。
技术参数工作电压：220VAC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。
9.2 系统菜单设置：9.2.1 在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。
进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
9.2.2 在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。
9.3 用户菜单查看：在运行状态下，按住“设置/查看”键持续3秒至“开机温度”指示灯亮时，每按下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。
在参数查看状态下，无修改所设定的参数。
MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。
技术参数工作电压：220V AC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜指示灯状态表示意义制冷指示灯灭压缩机停止闪烁压缩机延时亮压缩机工作化霜指示灯灭化霜停止闪烁化霜滴水亮化霜工作功能设定范围出厂设定注释开机温度停机温度～﹢50.0℃10℃到达设定值时压缩机启动停机温度-50℃～开机温度-10℃到达设定值时压缩机关闭压机温度1～120分钟3分钟压缩机关闭后再次启动的最小时间间隔化霜周期0～120小时6小时两次化霜之间的时间9 菜单操作9.1 用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。
9.2 系统菜单设置：9.2.1 在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。
进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。
M T微电脑温度控制器使用说明HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】MTC—5060微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜控制输出；温度超限、超量程及传感器故障报警等。
技术参数工作电压：220VAC±10% 50HZ/60HZ测控温度范围：-50℃～50℃测温精度：±1℃显示分辨率：0.1℃制冷、化霜输出触点容量：3A/220V传感器类型：NTC(10kΩ/25℃，B值3435k)工作环境温度：0℃～60℃工作环境湿度：20℃～85℃不可结霜9?菜单操作用户菜单设置：在运行状态下，按住“设置/查看”键持续5秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲/（音量标志）”或“▼”键可修改“停机温度”显示窗里德设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续5秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作）。
进入系统菜单后，按“▲/（音量标志）或“▼”键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作，则退出参数设置状态。
用户菜单查看：在运行状态下，按住“设置/查看”键持续3秒至“开机温度”指示灯亮时，每按下并立即松开“设置/查看”键一次，将查看下一项参数（可循环操作），相应的参数指示灯亮。
M T C温控器说明书集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]MTC-5080 微电脑温度控制器使用说明产品概述双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离说明书方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜、风机等功能，适用于对冷库温度的控制。
主要功能温度测量、显示、控制；温度校正；制冷、化霜、风机控制输出；温度超限、超量程及传感器故障报警等。
规格尺寸◇前面板尺寸：100（长）*51(宽)（毫米）◇安装开孔尺寸：92（长）*44（宽）（毫米）◇整机尺寸：100（长）*51(宽)*(深)（毫米）◇传感器线长：2 米（含探头长度）技术参数◇工作电压：220VAC±10% 50HZ/60HZ◇测控温度范围：-50℃~50℃◇测温精度：±1℃显示分辨率：0.1℃◇制冷、化霜、风机输出触点容量：3A/220VAC◇传感器类型：NTC（10Ω /25℃,B 值 3435K）◇工作环境温度:0℃~60℃◇工作环境湿度:20%~85%不可结露面板示意图用户菜单系统菜单用户菜单设置：在运行状态下，按住“设置/查看”键持续 5 秒以上至“显示温度”显示窗显示“SET”时，则表明进入用户菜单设置，“开机温度”指示灯亮，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置（可循环操作），相应的参数指示灯亮。
进入用户菜单后，按“▲”或“▼”键可修改“停机温度”显示窗里的设定参数。
系统菜单设置：在运行状态下，同时按住“设置/查看”与“▼”键持续5 秒以上至“显示温度”显示窗显示“F1”时，则表明进入系统菜单设置，以后每按下并立即松开“设置/查看”键一次，则进入下一项参数设置(可循环操作)。
进入系统菜单后，按“▲”或“▼” 键可修改“停机温度”显示窗里的设定参数。
参数指示灯全灭。
在参数设置状态下按住“设置/查看”键持续 3 秒以上或 30 秒内无按键动作，则退出参数设置状态。
郑州瑞泽欣生物技术有限公司
正文
1 MTC-5060微电脑温度控制器产品概述
1.1 MTC-5060微电脑温度控制器双温度显示，按键直接进入查看、设置参数，多指示灯显示系统运行状态，终端用户脱离使用说明书能方便操作各种功能，无任何复杂的组合和难于理解参数，具备制冷、化霜等功能，适用于对冷库、冰库温度的控制。
1.2 制造商：江苏省精创电气股份有限公司。
1.3 品牌：Elitech精创®。
1.4 制造商相关资质:国家级高新技术企业，承担多项国家级及省级火炬计划项目，江苏省制冷暖通节能控制工程技术研究中心，国家《温度控制仪计量检定规程》起草单位，亚洲规模最大的微电脑温度控制器生产基地。
1.5 技术服务热线：（0），（0）。
1.6 网址：。
2 主要功能
2.1 温度测量、显示控制；
2.2 温度校正；
2.3 制冷、化霜控制输出；
2.4 温度超限、超量程及传感器故障报警等。
3 规格尺寸：
3.1 前面板尺寸：长×宽：100×51（毫米）；
3.2 整机尺寸：长×宽×深：100×51×82.5（毫米）；
3.3 安装开孔尺寸：长×宽：92×44（毫米）；
3.4 传感器线长：2米（含探头长度）。
4 技术参数：
4.1 工作压力：220VAC±10%,50HZ/60HZ；
4.2 测控温度范围：-50--50℃；
4.3 测温精度：±1℃，显示分辨率：0.1℃；4.4 制冷、化霜输出触点容量：3A/220VAC；
4.5 传感器类型：NTC(10KΩ/25℃；B值3435K) 4.6 工作环境温度：0℃--60℃；
4.7 工作环境湿度：20%----80%，不可结霜。
5 面板示意图：
详见MTC-5060微电脑温度控制器使用说明书。
