商住楼人工挖孔桩施工方案一、概述商住楼人工挖孔桩施工是商业建筑和居住建筑中常见的基础工程之一，具有承载力强、抗震性好等优点。
本文将介绍商住楼人工挖孔桩施工的方案及注意事项。
二、施工准备1. 工作人员组织施工前需组织专业的工程队伍，包括工程师、技术员、工人等，确保施工人员具有相关资质和经验。
2. 设备准备准备好作业所需的设备，包括挖掘机、混凝土搅拌机、钻孔机等，并对设备进行检查和维护，确保施工过程中设备运行正常。
3. 施工物资准备准备好施工所需的材料，包括混凝土、钢筋等，确保材料质量符合相关标准。
三、施工过程1. 地面标志在施工区域标明钻孔桩位置和深度，并进行测量，确保孔位准确。
2. 钻孔施工使用钻孔机进行孔洞的挖掘，根据设计要求确定孔的直径和深度。
在钻孔过程中，要根据地质情况进行调整，并及时清理孔内泥浆，以确保孔壁的稳定。
3. 浇筑混凝土在钻孔完成后，要及时浇筑混凝土，注意混凝土的配比和浇筑工艺，确保混凝土质量。
浇筑混凝土后，要进行充分的养护，保证混凝土的强度和稳定性。
4. 围护处理在桩身硬化后，要对桩进行围护处理，包括清理周围杂物，保护桩身免受外力影响。
四、施工注意事项1. 安全第一施工过程中要严格遵守相关安全规定，做好安全防护工作，确保施工人员的人身安全。
2. 资质考核施工人员要具有相关的资质和经验，关键工序由专业人员操作，保证施工质量。
3. 施工监督施工过程要进行监督检查，发现问题及时处理，确保施工质量。
五、结束语商住楼人工挖孔桩施工是一项重要的基础工程，施工过程中需严格按照施工方案进行操作，保证施工质量和进度。
只有确保基础工程的质量，才能保证商住楼的安全和稳定。
希望本文能对商住楼人工挖孔桩施工有所帮助。
商住楼小区冲击钻孔灌注桩施工设计方案一、引言商住楼小区冲击钻孔灌注桩施工设计方案是指在商住楼小区建设中，采用冲击钻孔灌注桩作为地基处理技术的施工设计方案。
桩基工程是建筑工程中非常重要的一项工程，它对建筑物的稳定性和承载力起着至关重要的作用。
本文将详细介绍商住楼小区冲击钻孔灌注桩施工设计方案的内容。
二、施工目标1.确保施工过程中的人员安全；2.保证主体建筑物的承载力和稳定性；3.控制施工过程中的环境污染；4.提高施工进度和效率。
三、施工工艺流程1.桩基位置布置。
根据设计要求，确定钻孔桩的布置位置，绘制钻孔桩的施工图纸。
2.钻孔施工。
利用冲击钻机进行钻孔施工，按照设计要求进行适当的冲击和取土作业。
3.必要时进行岩石爆破作业，以便使桩基施工顺利进行。
4.钢筋制作和安装。
根据设计要求，制作钢筋筐并进行现场焊接和安装。
5.灌注混凝土。
在桩孔内灌注混凝土，采用泵送或人工浇注的方式进行，确保混凝土的质量。
6.灌注完毕后，进行振捣和养护等工作，以保证桩基的质量和稳定性。
四、施工安全措施1.严格遵守作业规范，严禁私自操作和违章行为；2.提供完善的防护设施，确保施工人员的人身安全；3.定期对冲击钻机等设备进行维护和检修，确保设备的正常运行；4.在施工现场设置警戒线和防护围挡，禁止无关人员进入；5.加强施工人员的安全教育和培训，提高其安全意识。
五、质量控制措施1.控制钻孔偏心率，确保孔径的准确度和位置的准确性；2.钢筋制作和安装要按照设计要求进行，焊接工艺要符合相关标准；3.对灌注的混凝土进行抗压强度和坍落度的检测，确保混凝土的质量；4.进行桩基承载力试验和垂直度检测等，确保桩基的质量和稳定性；5.加强施工质量的日常检查和整改，确保施工质量的持续改进。
六、环境保护措施1.使用环保型的钻孔机，减少噪音和尘土的产生；2.在施工现场设置防尘网和洒水设备，减少扬尘；3.合理处理废弃泥浆和废弃物，减少对土壤和水体的污染；4.严禁私自倾倒废弃物，按照相关规定进行垃圾分类和处理；5.加强环境监测和管理，及时发现和处理环境问题。
宿舍旧城改造项目钻孔灌注桩施工方案目录第一章编制阐明 (3)一、目的 (3)二、工程概况 (3)三、工程地质条件 (2)四、根据文献 (5)第二章钻孔灌注桩施工 (5)一、施工方案选择 (5)二、施工工艺流程图 (6)三、成孔施工钻机选择 (6)四、桩基定位测量放线 (7)五、钢护筒埋设 (7)六、成孔施工 (8)七、钢筋笼制作与安装 (11)八、水下混凝土灌注 (12)九、本工程核心质量控制点和质量事故防止方法 (15)十一、桩检测配合工作 (17)十二、竣工资料： (18)第三章施工工期安排 (18)一、工期目的 (18)二、确保工期的方法 (18)三、施工进度横道图 (19)第四章施工组织管理机构 (19)一、项目经理部构成及重要岗位职责 (19)二、项目部重要岗位职责 (20)第五章施工计划 (20)一、施工平面布置 (20)二、施工分区及作业次序 (21)三、施工作业人员计划 (21)四、重要材料计划 (22)第六章质量控制确保方法 (23)第七章安全文明施工 (25)一、安全生产组织方法 (25)二、安全生产确保方法 (26)三、文明施工的组织方法 (26)四、文明施工管理方法 (26)第一章编制阐明一、目的为确保拟建中铁十二局三处旧城改造项目钻孔灌注桩施工的顺利实施和施工过程的有效控制，确保桩基工程质量，做到安全、文明施工，特制订本施工方案。
二、工程概况本工程位于太原市万柏林区东社中学西南侧，太原重工起重机分公司上庄制造园区东侧。
本工程总建筑面积48079m2，占地面积11981.3 m2，地上建筑面积41356.17 m2，地下建筑面积6722.96 m2，主体为框剪构造，桩基采用钢筋混凝土灌注桩。
全部桩均为摩擦端承桩，施工必须确保桩端嵌入持力层深度，具体灌注桩设计状况见表(1 )。
钻孔灌注桩基本状况表表（ 1 ）阐明：表中桩长为暂定，实际桩长要根据施工地质状况决定。
三、工程地质条件根据野外钻探、原位测试及室内土工实验成果，在勘探深度范畴内，场地地基土自上而下可划分为 11 层，现依层序分述以下：第①层：人工填土（Q42ml）第①1层：杂填土杂色，重要由砖块、灰渣、煤渣、白灰、混凝土块、碎石块等建筑垃圾构成。

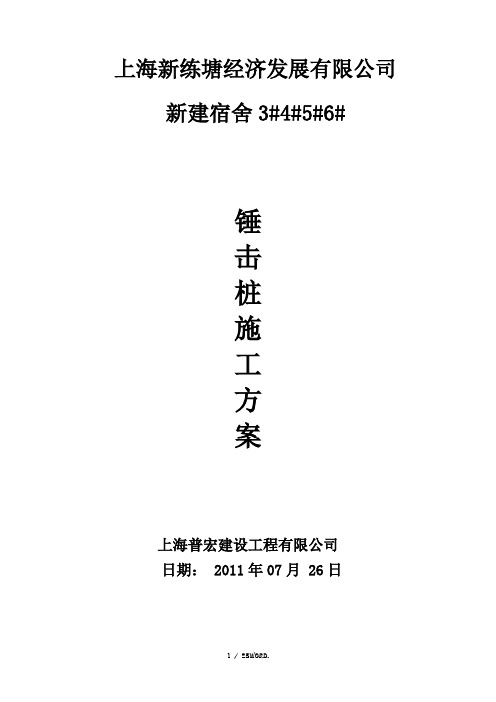

上海新练塘经济发展有限公司新建宿舍3#4#5#6#锤击桩施工方案上海普宏建设工程有限公司日期： 2011年07月 26日目录一、编制依据二、工程概况三、施工部署四、施工方案五、桩基检测与验收六、施工注意事项七、常见问题及防治对策八、质量保证措施九、安全保障措施十、文明施工保证措施一、编制依据1、上海市民防地基勘察院提供的工程地质勘察报告（编号：2010-K-2-095）。
2、《建筑地基基础设计规范》和《建筑桩基技术规范》。
3、《建筑地基处理技术规范》。
4、《建筑安装工程质量检验评定标准》。
二、工程概况1.上海新练塘经济发展有限公司新建职工宿舍工程建设地点位于青浦区练塘镇工业园区内，工程东临蒸夏路，西靠蒸夏路，南为园区河道，西与园区大道相邻。
2.此次新建工程占地面积21356.20平方米，建筑面积总计24711.14平方米，整个项目由职工宿舍楼7个单体及综合商业楼、水泵房、配电房组成。
3.拟建职工宿舍楼设计室内标高±0.000相当于绝对标高4.850米，室内外高差0.300米；综合商业楼设计室内标高±0.000相当于绝对标高5.000米，室内外高差0.450米，场地道路中心标高为4.550米。
4.职工宿舍楼从4层到6层不等，砖混结构，每层层高2.8米；综合商业楼为框架3层，首层层高4.8米，二层、三层层高为4.5米。
5.除水泵房、配电房、垃圾房外各单体基础均采用承台下桩基，工程桩采用300×300预应力混凝土空心方桩，其中宿舍楼桩身长10米、综合商业楼桩身长21米（10+11），桩顶标高均为-1.450，采用锤击沉桩，桩顶锚入承台50mm。
6.宿舍楼除垫层混凝土强度为C15，主体均为C25；综合商业楼基础垫层采用C15混凝土，其他均为C307.宿舍楼墙体在±0.000以下时为MU15混凝土实心砖，M15水泥砂浆砌筑，±0.000以上采用MU10标准多孔砖,M10混合砂浆砌筑；综合商业楼在±0.000以下采用MU15混凝土小型空心砌块，±0.000以上为MU10混凝土小型砌块。
桩基础工程专项施工方案(钻孔灌注桩)一、施工准备工作在进行钻孔灌注桩施工前，需要做好充分的准备工作，包括但不限于以下几个方面： 1. 确认场地平整度和承载力，保证施工安全。
2. 准备好所需的施工机械和设备，包括钻孔机、搅拌车等。
3. 确保相关材料的供应充足，并严格按照质量标准进行验收。
4. 制定详细的施工计划和安全措施，保障施工高效、安全进行。
二、施工工艺流程1. 钻孔准备1.根据设计要求确定钻孔位置和孔径。
2.在确定的位置上标示孔径和深度，开始进行钻孔前的准备工作。
2. 钻孔施工1.使用钻孔机进行钻孔，确保孔径和深度达到设计要求。
2.钻孔过程中，要及时清理孔内的泥浆，保持孔壁的清洁。
3. 砼灌注1.在钻孔完成后，进行砼灌注。
首先进行浆液试验，确保浆液的质量符合标准。
2.将浆液通过管道注入孔内，同时进行振捣，确保砼的均匀性和致密性。
3.在灌注完成后，进行标志，记录并进行养护。
三、施工质量控制1.在施工过程中，严格按照设计要求和工艺流程进行操作，确保施工质量。
2.对砼浆料进行抽检，确保浆料质量符合标准。
3.进行桩身质量检测，包括静载试验和动载试验等。
四、施工注意事项1.桩基础工程需在设计范围内施工，不得越界施工。
2.涉及到周边建筑物的桩基础工程需严格控制振动和噪声，确保对周围环境的影响最小化。
五、总结钻孔灌注桩是一种常用的桩基础工程施工方式，合理的施工方案和严格的质量控制能够保障工程的顺利进行和质量安全。
在实际施工中，需要根据具体情况制定详细的施工方案，并严格执行，以确保工程的质量和安全。
第1篇随着我国城市化进程的加快，建筑工程项目如雨后春笋般涌现。
作为建筑工程施工中的重要环节，钻孔桩工程在保证建筑安全、稳定、耐久性方面发挥着至关重要的作用。
我单位具备丰富的钻孔桩工程施工经验，技术力量雄厚，现承接楼房钻孔桩工程施工。
一、工程概况1. 工程名称：XX楼房钻孔桩工程2. 工程地点：XX市XX区XX街道3. 工程规模：总建筑面积XX万平方米，共XX栋楼房4. 工程内容：钻孔桩施工、基础承台施工、地下室施工等二、施工团队及设备1. 施工团队：我单位拥有一支经验丰富、技术过硬的钻孔桩工程施工团队，成员包括项目经理、技术负责人、施工员、质检员、安全员等。
2. 施工设备：我单位配备有先进、高效的钻孔桩施工设备，包括钻机、泥浆泵、振动锤、混凝土搅拌运输车等。
三、施工工艺及质量控制1. 施工工艺：我单位采用先进的钻孔灌注桩施工工艺，包括钻孔、清孔、钢筋笼制作与安装、混凝土灌注等工序。
2. 质量控制：我单位严格执行国家相关质量标准，对施工过程进行全程监控，确保工程质量。
（1）钻孔：严格按照设计要求，选择合适的钻孔机具，确保钻孔垂直度、孔径、孔深等符合设计要求。
（2）清孔：采用机械清孔或人工清孔，确保孔底沉渣厚度符合规范要求。
（3）钢筋笼制作与安装：严格按照设计要求制作钢筋笼，确保钢筋笼尺寸、间距、锚固等符合规范要求。
（4）混凝土灌注：采用水下混凝土灌注技术，确保混凝土质量，防止断桩、缩颈等质量问题。
四、施工进度及安全保障1. 施工进度：我单位根据工程实际情况，制定合理的施工进度计划，确保工程按期完成。
2. 安全保障：我单位严格执行国家安全生产法规，加强施工现场安全管理，确保施工安全。
（1）建立健全安全生产责任制，明确各级人员的安全职责。
（2）加强施工现场安全教育培训，提高施工人员的安全意识。
（3）严格执行安全操作规程，确保施工安全。
总之，我单位凭借丰富的钻孔桩工程施工经验、技术实力和优质的服务，竭诚为贵单位提供高质量的钻孔桩工程施工服务。
XXXXXX工程XXX标段钻孔桩专项施工方案编制：复核：审核：目录一、工程概况 (3)二、总体施工安排 (3)三、人员、设备、材料进场方法 (4)四、作业准备 (4)五、原材料材料试验 (5)六、施工方法 (5)九、质量管理措施 (16)十、确保施工安全的措施 (17)钻孔桩专项施工方案一、工程概况1、项目名称：XXXXX工程XXX标段2、地里位置位于XXX境内，沿途经由XXX车站。
3、合同段长度本项目起讫里程KXXX至KXXXX。
正线XXXm。
4、桩基工程内容及数量新建XXX大桥一座，跨度为XXXm，桩基直径为XXX，桩基根数为XXX根，桩基总延长米XXXm。
新建长扳河中桥XXX座，跨度为XXXm，桩基直径为XXXm，桩基根数为XXX根，桩基总延长米XXXm，新建上跨立交桥XXX座，其中XXXm立交XXX座，XXXm立交XXX座，XXXm 立交XXX座，XXXm,桩基直径分为：XXXm、XXXm、XXXm、XXXm、XXXm、XXXm，桩基总根数XXX根，桩基总延长米XXXm。
二、总体施工安排1、人员情况桥涵施工根据工程量划分为XXX个区段，桥梁下部构造及涵洞工程安排XX个综合施工队施工。
各个区段采用平行流水作业。
本标段桥梁工程量大，桥梁下部工程采取分段平行施工，多开工作面的方法，长桥短修，保证整桥工期。
2、机具选用全线桥梁钻孔灌注桩基根据地质条件优先采用旋挖钻机施工，特殊地质采用冲击钻机。
混凝土供应分区段采用自动计量混凝土拌合站集中拌制，搅拌运输车运送施工方案。
三、人员、设备、材料进场方法1、人员进场：在开工前组织施工队伍进场，尽快完成施工驻地建设，驻地建设完成后，在基础施工前将负责本桥施工的相关人员派驻现场。
2、设备进场：在开工前将相关设备陆续组织进场。
3、材料进场：外购材料运输由原XXX省道公路开经主线便道将材料运至施工现场。
四、作业准备1、测量放样：所有坐标放样工作均采用全站仪进行，用极坐标方法测设桩位。
主线2号桥钻孔灌注桩基施工方案一、工程概述二、施工准备工作1.施工前必须进行现场勘探，获取地质资料和地下水位情况，确保施工的可行性。
2.按照设计要求和技术规范，制定施工方案，并获得相关部门的批准。
3.采购所需的设备、材料和工具，并进行必要的检查和测试。
4.搭建施工临时工地，包括搭建临时办公室、仓库和宿舍，确保施工人员的安全和生活条件。
5.对现场的环境进行清理和整理，确保施工的顺利进行。
三、施工步骤1.桥基准备：清理桥基表面的杂物和积土，确保基底平整和牢固。
2.桥基标线：根据设计要求，在桥基上进行标线，确定桩基的位置和数量。
3.钻孔设备安装：根据孔径和孔深的要求，安装钻孔设备，并进行调试和试验。
4.钻孔施工：根据设计深度和直径要求，进行钻孔作业，保持孔径的垂直度和轴线的准确性。
5.孔内清洁：钻孔完成后，使用气压清洗孔内的杂物和泥沙，确保孔内干净。
6.灌注桩基：将钢筋降入孔中，并进行灌浆作业，确保桩身的牢固性和稳定性。
7.桥基验收：对施工完成的桩基进行验收，包括检查孔深、孔径、灌浆质量等指标。
四、施工安全措施1.按照相关法律法规、施工安全规范和技术标准，制定施工安全管理方案，并确保施工人员严格遵守。
2.组织培训和考核，提高施工人员的安全意识和操作技能。
3.配备必要的安全设备和防护用品，包括头盔、安全带、护目镜等，保护施工人员的人身安全。
4.对施工现场进行监测和检查，及时发现和处理存在的安全隐患，确保施工的安全性。
五、施工质量控制1.严格按照设计要求和技术规范进行施工，确保桥梁的牢固性和承载能力。
2.对施工过程进行监测和检测，包括孔深、孔径、灌浆质量等指标的检查，及时处理存在的质量问题。
3.定期进行质量验收，对施工完成的桩基进行全面检查，并出具相应的质量验收报告。
六、环境保护措施1.施工前必须进行环境影响评价，并制定环境保护方案，确保施工对环境的影响最小化。
2.对施工现场进行环境监测，包括噪声、震动、粉尘等指标的检测，确保施工不对周边环境造成污染和损害。
钻孔灌注桩施工方案五篇第一篇：钻孔灌注桩施工方案钻孔灌注桩施工方案（一）设备选择根据本工程的地勘资料和施工组织总设计工期安排的基础工程施工工期，以及本工程招标文件和合同文件对质量的要求，结合我司的施工经验和设备配置能力，该工程机械钻孔灌注桩成孔采用旋挖钻机钻孔成孔，钻机设备暂选用2台中联重科280型旋挖钻机，根据情况调整增加。
机械钻孔灌注桩混凝土工程采用近距离的商品凝土的搅拌站供应混凝土，满足机械钻孔灌注桩施工需要。
2、施工方案a、将一期工程机械钻孔桩施工画分为五个施工区域段：第一施工区域段：售房部；第二施工区域段：3#商业、7号商住楼；第三施工区域段：4#商业、6 号商住楼；第四施工区域段：5#商业、5 号商住楼；第五施工区域段：13号楼金融中心；施工平面布置图附后：b、施工顺序售房部基础机械钻孔桩施工顺序自第一施工区域开始，第二第三......至第五施工区域结束。
C、为了保证基础工程施工的整体性和连续性，第一施工区域范围的机械钻孔灌注桩完成后进行下一个施工段时，同时进行第一施工阶段土石方开挖和基础梁施工。
象这样流水泊节的施工，延续不段的施工下去。
（二）机械钻孔灌注桩施工1、机械钻孔灌注桩施工工艺流程施工准备放样定位钻机定位钻进成孔制浆清孔选择钻进参数泥浆循环下钢筋笼泥浆外运下导管运送钢筋笼混凝土灌注制作钢筋笼检查拼接导管好管管起拔护筒埋设护筒清除障碍物运输混凝土回填桩孔试块制作 2、机械钻孔灌注桩施工（1）施工准备 A、技术准备 工程开工前，组织相关施工人员熟悉施工图及相关技术规范、规程；由项目技术负责人对相关施工人员进行施工技术和安全技术交底；编制施工作业计划，并对施工作业人员进行交底。
B、人员准备序号工作名称人数备注 1 钻孔桩钻机操作工 12 基础工程钻孔桩土石方施工作业2 钢筋工40 钻孔桩钢筋笼制作、加工、安装 3 混凝土工 20 混凝土浇筑施工作业 4 砖工 10 基础施工排水沟施工作业 5 值班电工 2 施工现场用电维护 6 机修工 4 施工机械修理维护 7 吊车司机 2 8 铲车司机 2 9 运渣车司机 6 10 塔吊操作工 8 11 挖机司机4 基础机械钻孔灌注桩施工劳动力计划表 组织根据施工作业计划要求的参加机械钻孔灌注桩施工作业人员进场；对项目管理人员进行机械钻孔灌注桩部分的施工管理人员落实到位；C、施工机械准备基础施工阶段机械设备计划表序号设备名称型号单位数量容量（KW）备注 1 塔吊 QTZ-40 台 3 135 5、6、7号楼垂直运输(30KV/台)2 塔吊 QTZ-50 台 1 30 售房部、13号金融中心重直运输(40KV/台)3 混凝土搅拌机 JS70 台 3 45 搅拌混凝土使用 4 混凝土输送泵台 1 混凝土输送 5 旋挖钻机中联280 台 4 钻孔桩土石方钻孔用 6 水泵台 10 钻孔桩抽水用 7 插入式砼振动器 HZ6-50A 台 10 30 基础梁施工 8 电焊机 BX6-200 台 2 50 钢筋接长焊接 9 钢筋切断机 QJ40-1 台 5 35 钢筋加工 10 钢筋弯曲机 GW-40B 台 4 30 钢筋加工 11 钢筋调直机 GT6-12 台 4 12 钢筋加工 12 台钻 ZLY-78 台 2 6 1.70KW 13 蛙式打夯机 HWR180 台 4 12 回填土夯实 14 吊车 16t 台 2 桩钢筋笼安装用 15 铲车0.6m³ 台 1 除渣装车用 16 渣土运输车 5t 辆 6 渣土转运 17 挖机台 3 按照基础施工阶段机械设备计划组织机械设备设备进场；准备钢筋加工机械进场；准备混凝土搅拌系统和浇筑机械及其它辅助机械设备进场。
(此文档为word格式，下载后您可任意编辑修改！)钻孔桩施工方案及施工方法（一）施工方案桩基础的施工采用回旋钻成孔施工，水中钻孔灌注桩采用围堰、抽水清淤、填筑素土做工作平台，以便于施工机具的运输，并设置沉淀池和排污管沟，为施工创造适宜的环境；为满足质量要求和解决桥梁施工场地问题，钢筋加工安装采用现场作业，砼拌和采用集中拌和，砼运输车运输，砼输送泵浇筑。
（二）施工方法１、材料的一般要求集料要求清洁、坚硬、坚韧、耐久、无外包层、匀质，并不含结块、软弱或片状颗粒,无粘土、尘土、盐碱、壤土、云母、有机物或其它有害物质。
必要时，集料予清洗和过筛，以除去有害物质。
不同来源的集料不能混合或储存在同一料堆，也不能交替使用在同类的工程中或混合料中。
细集料由颗粒坚硬、强度高、耐风化的天然砂构成；其压碎指标，对c30及c30以上混凝土不应大于35%，对c30以下混凝土不应大于50%，对有抗渗、抗冻的混凝土不应大于35%。
粗集料由级配良好的碎石构成，粗级料要进行清洗。
水采用饮用水。
水泥采用大厂生产的优质水泥，其标准应符合有关规定。
对每批水泥均报监理工程师审批，并进行复检。
水泥运到工地后尽快使用。
砼配合比设计在浇注前35d完成，并通过严格计算和试配合格，得到监理工程师认可后使用。
2、钻孔灌注桩施工(1)、施工准备a、对设计文件中交会的中线桩进行复测检查，恢复定线，对桩径进行准确放样定位b、埋设护筒。
护筒采用3-5mm厚的钢板卷制，护筒内径大于设计桩径30cm，护筒长度为2m。
埋设护筒时顶端高程高出地下水位或孔外水位1.5-2.0m，处于旱地时，除上述要求外还应高出地面30cm。
护筒底端埋置将护筒周围0.5-1.0m范围内的土挖除,夯填粘性土至护筒底0.5m以下,其埋置深度不小于1.5m。
埋设护筒时先在桩位处挖出比护筒外径大80-100cm的圆坑，然后在坑底填筑50cm左右的厚的粘性土，分层夯实整平，然后使护筒垂直就位，此后即在护筒周围对称均匀回填粘性土并夯实，夯填时要防止护筒倾斜或移位。
蓉浦公寓（东海新村地块）桩基工程一、工程概况：本工程蓉浦公寓（东海新村地块），由舟山市定海城区建设开发有限公司开发建设，舟山市规划建筑设计研究院设计，浙江万事达工程建设监理有限公司监理，浙江舟山广宇建筑有限公司承建。
本工程位于舟山市定海区城东街道，由环城南路至东海东路北侧，四周以建建（构）筑物、道路和河道围绕，东侧为双拥广场，南侧东海东路，北侧城中河河道，西侧为2～27F芙蓉商城及高层住宅，场地原建筑物为住宅楼、学校和商铺。
本工程拟建总建筑面积为48156㎡，包括4栋18F住宅楼、1栋15F住宅楼、商铺及地下车库。
主体采用框架、剪力墙结构，基础型式采用桩基础（人工挖孔桩和钻孔桩），工程重要性等级为二级。
本工程±0。
00为3.00ｍ，桩基根据舟山市规划建筑设计研究院提供的《东海新村地块岩土工程勘察报告》（详细勘查），采用钻孔灌注桩，桩径为φ800、φ800A、φ800B 三种桩型，桩基持力层为勘察报告所示的5—3层（中风化凝灰岩），成桩控制桩尖（全截面）进入持力层不小于0.8米。
桩身砼强度为C30，钢筋笼长度为通长配筋，φ800、φ800A桩配筋为主筋10 18，加劲箍为Ф12@2000,螺旋箍为φ8@300(4ｍ加密@100)。
φ800B桩配筋为主筋10 20，加劲箍为Ф12@2000,螺旋箍为φ8@300(4ｍ加密@100)。
单桩承载力为3500KN。
桩位平面布置详见桩位平面图。
二、编制评定依据：（1）、《建筑桩基技术规范》（JGJ94—2008）（2）、《建筑地基基础设计规范》（GB50007—2011）（3）、《砼结构工程施工质量验收规范》（GB50204）2001版（4）、《建筑地基基础工程施工质量验收规范》（GB50202—2002）（5）、工程地质勘测报告及中等风化岩样标本（6）、浙江省结构标准图集《钻孔灌注桩》2004浙G23（7）、舟山市规划建筑设计研究院设计的施工图纸及有关设计文件三、施工条件：本工程的施工场现已平整，表面杂填土较深约1.0~2.0米，地下结构特征复杂（主要由原建筑遗留的地基基础），应根据施工情况对局部杂填土进行换土处理位，地下水位较高（因场地北侧有河道，离地下室边线最近处约8米左右），给施工造成一定的影响。
四、施工步署：1、施工区段划分为保证工程进度及合理施工原则，根据规划放样确定主楼角点后，根据建筑总平面图确定主轴线，然后根据桩位图放出桩位。
将本工程由8~10台GPS15-20型工程钻机进行施工。
2、施工顺序钻孔灌注桩打桩间距要≥4D。
因钻孔灌注桩对土没有挤密作用，故采用逐排逐根打桩。
五、施工方案：1．施工准备工作根据总平面图，在施工现场做好“三通一平”工作，按照桩基平面图，放线定位，挖8个泥浆池，泥浆池分沉淀池和清浆池。
为避免泥浆渗出污染北侧河道，泥浆池和采用5ｍｍ钢板制作。
长6米宽3米高2米，钢板泥浆池箱分隔为沉淀池和清浆池，分别为3×3米，每台桩机一个钢板泥浆池箱以确保桩基工程所需。
再建几个容量约40~60m 3费浆池，用于每台桩机施工时所需要排放的泥浆囤积，然后落实泥浆的排放工作确定钻机移位路线，安装水泵设备、轨道和桩架，埋设护筒。
2．施工方法（1） 埋设护筒1、护筒用4ｍｍ钢板制作，其内径应大与钻头直径100mm ，其上部设1—2 个溢浆孔。
埋设护筒前，先用挖机挖出1200 mm 左右的孔洞，在挖孔中如发现地下障碍物应及时清理，并仔细触探底土层，确保障碍物的彻底清理。
将护筒埋于土中，保证其准确、稳定，护筒中心与桩位中心偏差不得大于50mm ，护筒与坑壁间用粘土填实，以防漏水。
护筒顶面应高出地下水位1m 以上。
2、护筒埋设要求：护筒的顶面应高出地面100mm，护筒与孔壁间的缝隙用粘土填补密实，以防止漏水塌口。
3、护筒顶面标高的测量(1)测量护筒顶面标高与±0.00处之间的高差；(2)测量护筒顶的标高与桩顶标高的高差。
（2）成孔a．采用带有一字合金钎头的钻头，靠电机带动钻头旋转切削土层或岩层，靠桩架悬吊吊杆定位。
开钻前用线锤仔细测量主动钻杆垂直度及钻杆长度以控制孔深。
b．根据地质勘察报告，本工程以原土自造泥浆护壁。
钻孔时严格控制钻进速度，对于淤泥质土、粘性土，钻进的最大速度控制在3米/小时，对其它土层，钻进的速度以钻机不超负荷为准。
对遇硬层土时，钻进的速度以桩机不产生跳动为准（轻微动例外）。
遇夹卵石、漂石时调换筒体弹簧钻头。
如遇特殊地层，钻进进尺困难，又达不到设计深度，此时要及时通知设计人员和有关人员来研究审定。
加接钻杆时应停止钻孔，将钻具稍提离孔，待泥浆循环几分钟，然后停泵加接钻杆，成孔应一次不间断完成，不得无故停钻。
c．成孔排渣采用正循环排渣法，当钻到设计要求后，电机停止运转，但泥浆仍继续工作，正循环排渣，孔内泥浆比重保持1.15—1.25，方停泵加接钻杆，然后迅速进入下道工序。
（3）验孔当钻至中风化凝灰质砂岩层表面时，先进行自验，自验确定后，立即上报监理、业主代表，检验其是否已到中风化凝灰质砂岩层表面。
经监理、业主代表确定后，测量好钻杆长度，以控制其进入中风化凝灰质砂岩层的深度是否满足设计要求。
桩孔深度及嵌岩深度均达到设计要求后，再进行一次自验，自验合格后，再通知监理、业主代表确认。
经监理、业主代表确定后，然后进入下一道工序。
（4）清孔、验孔在钻机钻孔达到设计要求，经监理、业主代表确定后，将钻头提高到150——200mm，开动泥浆泵进行正循环排渣，清除孔内沉渣、淤泥。
清孔分两次进行，第一次在成孔完毕后进行钻杆清孔，第二次在下放钢筋笼和导管安装完毕后再进行，第二次为导管清孔时间，时间应大于半小时，使泥浆比重控制在1.15—1.20（现场配备泥浆比重计测定）。
及时用测绳测定孔底沉渣厚度，孔底沉渣厚度要求≤5cm，经监理、业主代表确定（如泥浆比重、孔底沉渣厚度未达到设计及规范要求则继续清孔直至达到要求），验孔合格后，做好签证工作。
马上进入下一道混凝土浇灌工序。
(5)钢筋笼的制作与安放（a）、钢筋进场时应具有质保书，并经现场抽样进行原材料检测，合格的钢筋才能用于工程上。
（b）、钢筋的焊接前先进行试焊，试焊合格后方可施焊；焊接的质量和焊接接头应符合规范要求，在同一截面内的钢筋接头不得超过主筋总数的50%，两个接头的竖向间距不小与500mm，焊接长度为双面焊5d，单面焊10d。
（c）、钢筋笼的保护层厚度为50mm，保护层垫块或定位环每段不少于3组，每组3个，在同一截面上对称布置，相邻组应交错放置。
（d）、钢筋笼在起吊、运输和安装中应采取措施防止变形，起吊点宜设在加强筋部位，就位后立即固定。
钢筋笼安放深度应符合设计要求，其允许偏差±50mm。
（d）、钢筋笼在起吊、运输和安装中应采取措施防止变形，起吊点宜设在加强筋部位，就位后立即固定。
钢筋笼安放深度应符合设计要求，其允许偏差±50mm。
（e）、钢筋笼安放应在第一次清孔后进行安装应垂直插入，防止碰撞孔壁，防止坍孔或将泥土杂物进入孔内。
钢筋笼插入桩内，应垂直，校正轴线位置，随即浇灌砼。
（f）钢筋笼制作允许偏差：主筋间距允许偏差：±10mm箍筋间距（螺距）允许偏差：±20mm钢筋笼直径允许偏差：±10mm钢筋笼长度允许偏差：±50mm（5）浇筑水下砼A．浇筑方法：（1）、泥浆护壁钻孔灌注桩的浇筑是在泥浆中进行，故为水下砼。
水下砼应有良好的和易性，配合比通过试验确定。
（2）、水下砼采用导管法，要求接头严密，不漏浆，不进水，使用前进行拼装，试压。
导管顶部设有漏斗，整个导管安置在起重设备上，可以升降。
（3）、直升导管法浇筑混凝土时，先将安装好的导管吊入桩孔，导管顶部高于泥浆面1—2m，导管底部距桩孔底部0.3—0.5m。
导管内设预制砼隔水塞，用细钢丝悬吊在导管下口。
浇筑前先计算好要浇灌桩的混凝土的初灌量，先在导管上的储料斗及导管内灌入大于先前计算好要浇灌桩的混凝土的初灌量混凝土，保证导管底埋入砼面下0.8m以上，然后剪断悬吊隔水塞的钢丝，砼在自重的作用下，隔水塞冲出下口，由于砼比重较泥浆大，则砼下沉，泥浆沿导管外上浮，使导管埋入砼内。
（4）、混凝土应连续浇灌，拔管的速度宜慢不宜快，每次拔管，导管内混凝土量应保持2～4m，严防导管拔起过高进入泥浆产生断桩现象。
直到浇灌至桩顶为止。
混凝土坍落度控制在160～200mm，每根桩测二次。
桩的加灌长度应满足设计要求。
B．砼质量控制（1）为保证砼质量故采用商品砼。
（2）砼充盈系数1.15～1.25，每根桩砼试块留置不少于一组。
1．可能遇到的问题及预防措施（1）坍孔成因：1、放钢筋笼时碰撞孔壁。
2、泥浆比重偏低。
3、进尺过快。
4、或是地质原因造成处理：1、保持垂直提放。
2、及时测定泥浆比重。
3、待孔壁稳定后采用高速度小进尺重新钻进。
4、无法解决时上报设计，请设计结合实际情况予以酢情处理。
（2）偏移倾斜成因：桩架不稳，导架不直。
处理：应将桩架安装牢固，并对导架进行水平和垂直校正。
4．原始记录：施工日记与施工原始记录应的专人负责，对每根桩的桩号、钻孔时间、长度、进入持力层深度、冲孔时间、浇灌时间及施工中发生的问题。
试块制作，其都必须作详细记录。
5、施工进度计划根据设计图纸，结合现场实际情况，为确保工程质量，能在所定工期内保质保量顺利完成，按每台桩机每天完成量，在保证不影响工期的前提下增减桩机，确保在计划工期内完成桩基工程。
六、机械及劳动力安排：1、施工主要机械布置GPS15、20型桩机8~10台，15KW电焊机10台及电气焊割配套设备1套，泥浆泵10台，排污泵2台，RST632全站仪1架，水准仪1架及各种测量用具。
2、为确保工程质量及进度，本打桩工程安排劳动力如下；（1）打桩组长：负责各机组及后台组的施工操作。
机长10名：负（2）责各机组的施工操作，协调各工序间工作联系，安全正确操（3）作桩机，并记录各原始资料。
（4）钻机工30名：负责泥浆制作与钻机，服从机长指挥，安全正确操作钻机，使钻孔保质保量完成。
（5）泥浆泵工5名：负责泥浆制作与泵出，不使泥浆池中泥浆外溢，保证钻孔顺利进行。
（6）钢筋工6名：主要工作制作钢筋笼。
（7）专职电工1名：负责工程各设备安全运转及工程现场照明工作。
七、工程质量保证措施：建立健全的工程质量保证体系是一个工程质量能够得到保证的一项重要措施，特别是对于桩基工程，质量控制尤为重要，本工程项目部对于保证该桩基工程质量制订了如下措施：1．建立以项目经理为首的全面质量管理体系，建立现场质量管理体制制度，提高质量意识，本工程项目设专职质量员，全面负责工程质量工作，行使质量的否决权、停工整治权、返工权、处罚权。
成立项目经理部，加强组织协调。
