表7.2—3土石坝土质防渗体压实工序质量评定表填表说明

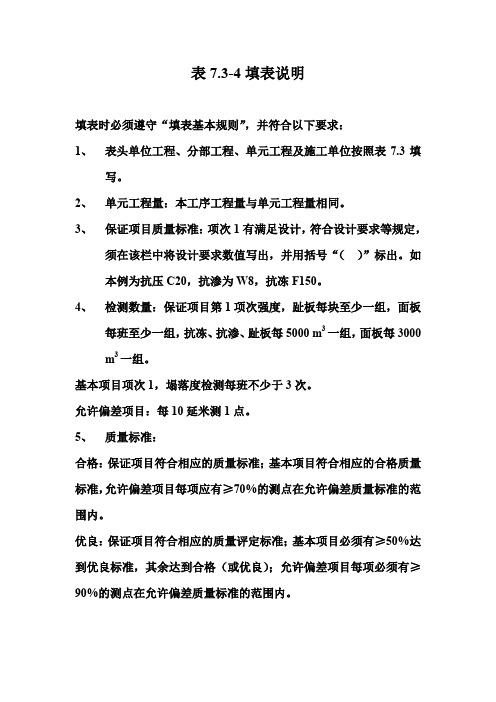

表7.3-4填表说明
填表时必须遵守“填表基本规则”，并符合以下要求：
1、表头单位工程、分部工程、单元工程及施工单位按照表7.3填
写。

2、单元工程量：本工序工程量与单元工程量相同。

3、保证项目质量标准：项次1有满足设计，符合设计要求等规定，
须在该栏中将设计要求数值写出，并用括号“（）”标出。

如
本例为抗压C20，抗渗为W8，抗冻F150。

4、检测数量：保证项目第1项次强度，趾板每块至少一组，面板
每班至少一组，抗冻、抗渗、趾板每5000 m3一组，面板每3000 m3一组。

基本项目项次1，塌落度检测每班不少于3次。

允许偏差项目：每10延米测1点。

5、质量标准：
合格：保证项目符合相应的质量标准；基本项目符合相应的合格质量标准，允许偏差项目每项应有≥70%的测点在允许偏差质量标准的范围内。

优良：保证项目符合相应的质量评定标准；基本项目必须有≥50%达到优良标准，其余达到合格（或优良）；允许偏差项目每项必须有≥90%的测点在允许偏差质量标准的范围内。

堤防、混凝土、防渗墙、土石坝施工质量检测及评定填表说明与示例(讲义2011.11)堤防、混凝土、防渗墙、土石坝工程质量检测与质量评定表填表说明与示例辽宁江河水利水电工程建设监理有限公司陈三潮2012年3月目录一. 堤防、混凝土、防渗墙、土石坝工程质量检测项目与数量及主要施工质量评定表填表说明与示例1. 堤防工程1.1 质量检测项目及数量1.2 填表说明与示例1.2.1堤基清理单元工程质量评定表例表及填表说明（1）单元工程施工质量报验单（例表）（2）堤基清理单元工程质量评定表（例表）（3）堤基清理边线检测表（例表）1.2.2土料碾压筑堤单元工程质量评定表填写例表（全套）及填表说明（1）单元工程施工质量报验单（例表）（2）土料碾压筑堤单元工程质量评定表（例表）（3）堤身填筑铺土边线检测表（例表）（4）堤身砂砾石填筑铺填厚度检测表（例表）（5）密度试验记录表（灌水法）2. 混凝土工程2.1 质量检测项目及数量2.2 单元工程质量评定表填写例表（全套）及填表说明（1）单元工程施工质量报验单（例表）（2）混凝土单元工程质量评定表（例表）（3）基础面或混凝土施工缝处理工序质量评定表（例表）（4）砼模板工序质量评定表（例表）（5）混凝土钢筋工序质量评定表（例表）（6）混凝土止水、伸缩缝和排水管安装工序质量评定表（例表）（7）混凝土浇筑工序质量评定表（例表）3. 塑性混凝土防渗墙工程3.1 质量检测项目及数量3.2 单元工程质量评定表填写说明与示例1（1）单元工程施工质量报验单（例表）（2）塑性混凝土防渗墙单元工程质量评定表（例表）附件：表1 射水造槽班报（例表）表2 单孔基岩顶面鉴定表（例表）表3 终孔验收合格证（例表）表4 清孔验收合格证（例表）表5 导管下设、开浇记录表（例表）表6 孔内混凝土顶深度测量记录表（例表）表7 导管拆卸记录（例表）表8 混凝土浇筑指示图（例表）表9 工程基础验收证书（例表）表10 抗压强度报告（例表）4. 土石坝工程4.1 质量检测项目及数量4.2 单元工程质量评定表填写说明与示例(1) 软基和岸坡开挖单元工程质量评定表（例表）(2) 土质防渗体填筑单元工程质量评定表（例表）1）土石坝土质防渗体结合面处理工序质量评定表（例表）2）土石坝土质防渗体卸料及铺填工序质量评定表（例表）3）土石坝土质防渗体压实工序质量评定表（例表）4）土石坝土质防渗体接缝处理工序质量评定表（例表）二. 填表基本规定三. 检测及报验中存在的问题四.填表及监理审核评定表时应注意的问题2一. 堤防、混凝土、防渗墙、土石坝工程质量检测项目与数量及主要施工质量评定表填表说明与示例1. 堤防工程1.1 堤防工程质量自检和抽检项目及数量1.1.1堤防工程质量自检项目及数量表1-1341.1.2堤防工程竣工前项目法人抽检项目及数量按堤防工程施工质量评定与验收规程（试行）SL 239—1999规定，抽检项目和数量见表1-2，表中序号1～6的抽检数量由工程质量监督机构确定。

表 7.2-2 填表说明
填表时一定恪守“填表基本规则”，并切合以下要求：
1、表头单位工程、分部工程、单元工程及施工单位依据表7.2 填
写。

2、单元工程量，本工序工程量与单元工程量同样。

3、保证项目项次 1 质量标准有“切合设计和《施工规范》要求”。

本例是按《碾压式土石坝施工技术规范》SDJ213-83 规定履行，
故该栏中写出规范名称及编号，并用括号“（）”标出。

4、检测数目：铺土厚度（平坦后，压实前），采纳网格控制，每
100 〃，铺填边线，仪器丈量及拉线，每10 延米一个测点。

5、同意误差项目同意误差项次 2 分人工施工与机械施工两类，本例
是机械施工在其下打“。

实测栏因丈量数据许多，故填写总测点数、实测值范围（最小值~最大值），合格点数。

6、质量标准合格：保证项目切合相应的质量评定标准；基本项目切合相应的合格质量标准，同意误差项目每项应有》70%的测点在同意误差质量标准的范围内。

优秀：保证项目切合相应的质量评定标准；基本项目一定切合优秀标准，同意误差项目每项一定有》90%的测点在同意误差质量标准的范围内。
