推荐：建筑电气知识：什么是感应电压怎样防护感应电压

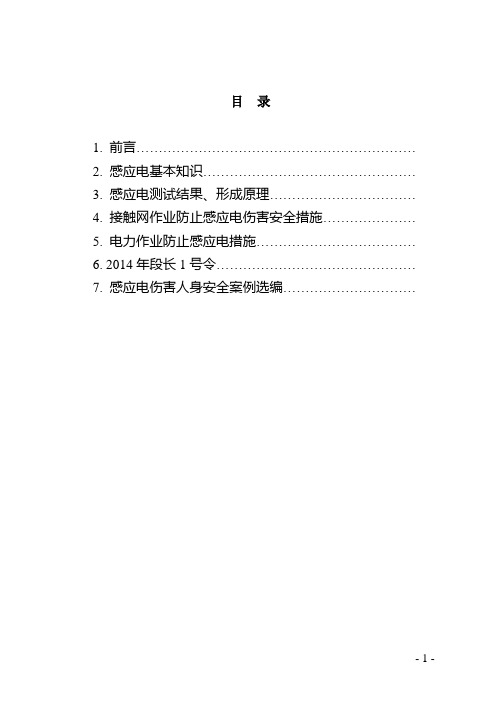

目录1. 前言………………………………………………………2. 感应电基本知识…………………………………………3. 感应电测试结果、形成原理……………………………4. 接触网作业防止感应电伤害安全措施…………………5. 电力作业防止感应电措施………………………………6. 2014年段长1号令………………………………………7. 感应电伤害人身安全案例选编…………………………前言随着铁路电气化的不断发展，我段管辖的干线已经全部实现电气化，在枢纽地区牵引供电设备布局也越来越复杂；同时，牵引供电系统与牵引供电系统、牵引供电系统与电力自闭、贯通线路长距离平行区段也大量涌现，感应电成为了一个不可忽视的危险源。

对现场作业人身安全构成严重威胁，一幕幕血淋淋的事故惨剧，时刻为我们敲响警钟。

为了进一步深化全员对感应电伤害的认识，切实引起思想敏感性，加强感应电伤害防控，确保作业人身安全，我们对感应电防控方面相关知识进行了梳理，形成了本册子的有关内容。

望各级人员认真学习掌握，强化感应电认知和风险研判，严格落实措施，加大卡控力度，并不断完善防控措施，全力确保作业人身安全。

感应电基本知识1.感应电的形成：在高强度的电磁场中，如有金属物体或导电性能的物体侵入，会在强电磁场作用下，感应出交变电流，这就是感应电。

感应电是一种比较特殊的电能，在社会生产和生活的一些领域有着广泛的利用，但在另外一些领域中，必须预防和消除它的存在，如果不及时消除，就会对设备及人身安全造成危害，必须引起高度重视。

尤其是在我们接触网停电检修和临近牵引供电系统的电力行业检修作业中，停电检修设备上产生的感应电对作业人员来说，是一种严重威胁作业安全的隐患。

如果作业中操作不当或违反安全工作规程中规定的安全措施、或不按规定的要求设置安全措施，就会发生设备损坏乃至人身伤害事故。

2.感应电压：感应电压是指临线接触网通过牵引电流时，交变电磁场对停电线路接触网各线索产生的感应电势，其大小与上、下行线路的间距、平行长度有关，同时还与牵引电流的大小有关，当发生短路时影响更大。

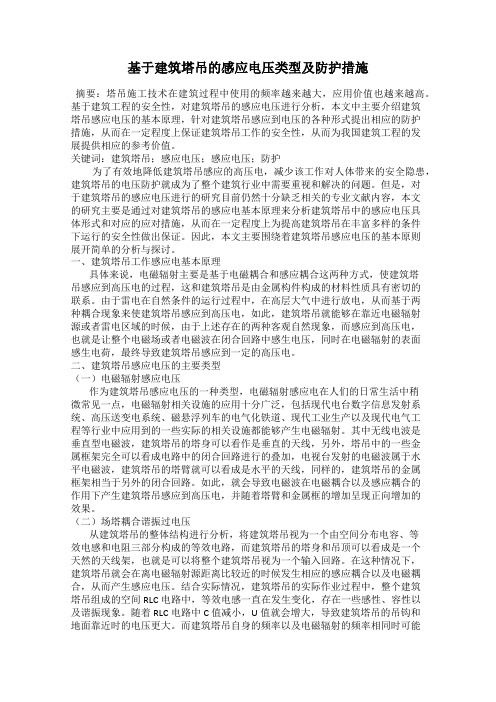

基于建筑塔吊的感应电压类型及防护措施摘要：塔吊施工技术在建筑过程中使用的频率越来越大，应用价值也越来越高。

基于建筑工程的安全性，对建筑塔吊的感应电压进行分析，本文中主要介绍建筑塔吊感应电压的基本原理，针对建筑塔吊感应到电压的各种形式提出相应的防护措施，从而在一定程度上保证建筑塔吊工作的安全性，从而为我国建筑工程的发展提供相应的参考价值。

关键词：建筑塔吊；感应电压；感应电压；防护为了有效地降低建筑塔吊感应的高压电，减少该工作对人体带来的安全隐患，建筑塔吊的电压防护就成为了整个建筑行业中需要重视和解决的问题。

但是，对于建筑塔吊的感应电压进行的研究目前仍然十分缺乏相关的专业文献内容，本文的研究主要是通过对建筑塔吊的感应电基本原理来分析建筑塔吊中的感应电压具体形式和对应的应对措施，从而在一定程度上为提高建筑塔吊在丰富多样的条件下运行的安全性做出保证。

因此，本文主要围绕着建筑塔吊感应电压的基本原则展开简单的分析与探讨。

一、建筑塔吊工作感应电基本原理具体来说，电磁辐射主要是基于电磁耦合和感应耦合这两种方式，使建筑塔吊感应到高压电的过程，这和建筑塔吊是由金属构件构成的材料性质具有密切的联系。

由于雷电在自然条件的运行过程中，在高层大气中进行放电，从而基于两种耦合现象来使建筑塔吊感应到高压电，如此，建筑塔吊就能够在靠近电磁辐射源或者雷电区域的时候，由于上述存在的两种客观自然现象，而感应到高压电，也就是让整个电磁场或者电磁波在闭合回路中感生电压，同时在电磁辐射的表面感生电荷，最终导致建筑塔吊感应到一定的高压电。

二、建筑塔吊感应电压的主要类型（一）电磁辐射感应电压作为建筑塔吊感应电压的一种类型，电磁辐射感应电在人们的日常生活中稍微常见一点，电磁辐射相关设施的应用十分广泛，包括现代电台数字信息发射系统、高压送变电系统、磁悬浮列车的电气化铁道、现代工业生产以及现代电气工程等行业中应用到的一些实际的相关设施都能够产生电磁辐射。

高压设备上的感应电压及防范措施摘要：本文分析了配电线路产生感应电的原因，指出易产生感应电的危险场所，提出在配电线路施工时预防感应电触电伤害的主要措施，确保作业人员的人身安全。

关键词：配电线路；感应电；防范措施近年来，在电网系统输配电施工及变电所扩建改造施工作业期间，感应电触电事故逐渐增加。

通过分析产生感应电的原因、危害及存在感应电的场所等，并结合配网运行、检修、改造施工的特点，提出了防范感应电的相关措施。

一：配电线路产生感应电的原因分析运行中的高压输电线路对附近配电线路的感应电一般来自两方面:一是静电感应;二是电磁感应。

如果停电配电线路不接地，则只有感应电压存在。

1.1静电感应电压高压输电线路和下方导体与大地之间存在耦合电容。

当高压输电线路有高压交流电压时，将在邻近空间产生高压电场，使空间各点具备一定的电位。

处于电场中的停电配电线路或者长金属导体，由于电容效应产生静电耦合，会产生静电感应电压。

若系统三相对称，且运行线路对停电检修配电线路或导体的三相分布电容平衡，则三相感应电压的矢量和为0。

1.2电磁感应电压高压输电线路中的交流电流在其周围空间会产生未被平衡的交变磁场。

根据电磁感应原理，电流产生的磁力线切割相邻的电力贯通线时，将产生纵向感应电动势。

由于电磁耦合三相互感不平衡，在停电线路上感应的对地零序电压，即为电磁感应电压。

因三相距离不相等，则互感效应各不相同，运行线路的磁场在检修线路上感应的电动势也不相等，电压的矢量和即为检修配电线路或长导体的电磁感应电压。

二、感应电压的危害静电感应的直接后果是可能导致电击。

在电场中处于地电位的人，接触对地绝缘的导体或对地绝缘的人接触接地物体时，都可能产生电击。

按其对人影响的程度可分为可感觉电击、引起痛觉的电击和直接造成伤亡的电击三种情况。

金属导体在电磁场中感应带电，对人体造成电击的危害程度，主要取决于放电电流的大小和时间。

三、预防感应电压电击措施3.1接地工具要求防感应电所使用的接地线必须是合格产品，所使用的接地工具还应遵守以下规定:(1)作业使用的个人保安接地线的截面积，不得小于16mm2;(2)线路所使用的接地线的截面积，不得小于25mm2;(3)接地线应采用编织铜线，并由完整的绝缘皮包裹;(4)接地线两端应有专用的线夹，安装连接必须可靠，不得用缠绕方式连接;(5)在地面打桩作为接地端时，接地棒宜采取镀锌工艺，其截面不应小于190mm2(如φ16圆钢)，插入地下的深度应大于0.6m;对于土壤电阻率较高的场所，如岩石、瓦砾、沙土等，应采用增加接地体根数、长度、截面积或埋设深度等措施，以达到降低接地电阻的目的。

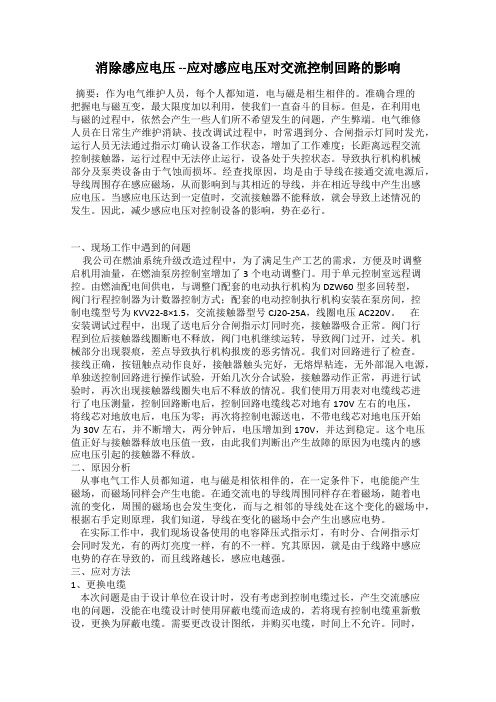

消除感应电压 --应对感应电压对交流控制回路的影响摘要：作为电气维护人员，每个人都知道，电与磁是相生相伴的。

准确合理的把握电与磁互变，最大限度加以利用，使我们一直奋斗的目标。

但是，在利用电与磁的过程中，依然会产生一些人们所不希望发生的问题，产生弊端。

电气维修人员在日常生产维护消缺、技改调试过程中，时常遇到分、合闸指示灯同时发光，运行人员无法通过指示灯确认设备工作状态，增加了工作难度；长距离远程交流控制接触器，运行过程中无法停止运行，设备处于失控状态。

导致执行机构机械部分及泵类设备由于气蚀而损坏。

经查找原因，均是由于导线在接通交流电源后，导线周围存在感应磁场，从而影响到与其相近的导线，并在相近导线中产生出感应电压。

当感应电压达到一定值时，交流接触器不能释放，就会导致上述情况的发生。

因此，减少感应电压对控制设备的影响，势在必行。

一、现场工作中遇到的问题我公司在燃油系统升级改造过程中，为了满足生产工艺的需求，方便及时调整启机用油量，在燃油泵房控制室增加了3个电动调整门。

用于单元控制室远程调控。

由燃油配电间供电，与调整门配套的电动执行机构为DZW60型多回转型，阀门行程控制器为计数器控制方式；配套的电动控制执行机构安装在泵房间，控制电缆型号为KVV22-8×1.5，交流接触器型号CJ20-25A，线圈电压AC220V。

在安装调试过程中，出现了送电后分合闸指示灯同时亮，接触器吸合正常。

阀门行程到位后接触器线圈断电不释放，阀门电机继续运转，导致阀门过开，过关。

机械部分出现裂痕，差点导致执行机构报废的恶劣情况。

我们对回路进行了检查。

接线正确，按钮触点动作良好，接触器触头完好，无熔焊粘连，无外部混入电源，单独送控制回路进行操作试验，开始几次分合试验，接触器动作正常，再进行试验时，再次出现接触器线圈失电后不释放的情况。

我们使用万用表对电缆线芯进行了电压测量，控制回路断电后，控制回路电缆线芯对地有170V左右的电压，将线芯对地放电后，电压为零；再次将控制电源送电，不带电线芯对地电压开始为30V左右，并不断增大，两分钟后，电压增加到170V，并达到稳定。

感应电防范措施范文感应电是指在一定条件下，由于电磁感应的作用，导致物体内部或表面产生电流或电压的现象。

当外界磁场发生变化时，就会引起感应电，在一些情况下，感应电可能会给人们的生活和工作带来危险。

因此，为了防范感应电对我们的伤害，我们需要采取一系列的防范措施。

首先，需要对电气设备进行定期维护和检查，确保其正常工作。

定期维护能够及时发现设备的故障和潜在风险，并进行修复和更换。

检查设备是否存在线路短路、接触不良等问题，以减少感应电的发生。

其次，需要合理设计和布置电气线路。

在电气线路的设计和安装过程中，应采取合适的线路布置和隔离措施，避免不同线路之间相互干扰引起感应电问题。

对于需要使用高压电的设备，应将其与低压电设备隔离，以防止感应电的发生。

此外，在布置电气线路时，还应注意避免电磁场的交叉干扰，减少感应电的风险。

第三，对于容易产生感应电的物体，应采取适当的屏蔽措施。

对于高频电场，可以通过使用金属网屏蔽材料进行屏蔽。

对于低频电磁场，可以通过增加金属壳体或金属隔板来实现屏蔽，以防止感应电的产生和传播。

此外，对于易受感应电影响的设备或器件，也可以选择使用抗感应电的产品，以减少感应电的危害。

第四，对于感应电的危害风险较大的场所，可以采取接地保护措施。

通过将设备的金属外壳与地面连接，可以将感应电导入地下，减少对人体的伤害风险。

同时，还可以在设备周围铺设导电地板，形成金属屏蔽层，进一步减少感应电的产生和传播。

第五，对于人员进行相关的安全教育培训。

加强对人员感应电的危害认知，提高其对感应电的防范意识。

培训内容可以包括感应电的发生原因和危害、常见的感应电防范措施、应急处理等内容，以确保人员在面对感应电问题时能够及时采取正确的应对措施。

除了上述的感应电防范措施，还应密切关注新技术和新材料的发展，及时采用新的感应电防范技术。

同时，对于感应电的研究也需要不断加强，以提高感应电的预测和防范能力。

总之，通过合理的设备维护、线路设计、屏蔽措施、接地保护和人员教育培训等综合措施，可以有效地防范感应电的危害，保障人们的生命安全和财产安全。

1.感应电的形成：在高强度的电磁场中，如有金属物体或导电性能的物体侵入，会在强电磁场作用下，感应出交变电流，这就是感应电。

感应电是一种比较特殊的电能，在社会生产和生活的一些领域有着广泛的利用，但在另外一些领域中，必须预防和消除它的存在，如果不及时消除，就会对设备及人身安全造成危害，必须引起高度重视。

尤其是在我们接触网停电检修和临近牵引供电系统的电力行业检修作业中，停电检修设备上产生的感应电对作业人员来说，是一种严重威胁作业安全的隐患。

如果作业中操作不当或违反安全工作规程中规定的安全措施、或不按规定的要求设置安全措施，就会发生设备损坏乃至人身伤害事故。

2.感应电压：感应电压是指临线接触网通过牵引电流时，交变电磁场对停电线路接触网各线索产生的感应电势，其大小与上、下行线路的间距、平行长度有关，同时还与牵引电流的大小有关，当发生短路时影响更大。

感应电压是邻线高压电场通过空气介质感应过来的，电压有时高达数千伏，这在平时用验电验电时验电器报警、挂地线时出现打火现象。

根据验电器的灵敏度试验规定：验电器的触发电压要保证在额定电压２０％～２５％情况下启动，以接触网为例：２７.５ＫＶ,验电器报警电压为5500v～6875v。

一旦将停电侧接触网上（或停电的电力设备）的各线索可靠接地，感应电压值急剧下降，几乎为零。

因此，电磁感应的防护措施仍然是在作业区两端装设接地线。

3.穿越电流：V停时，停电线路与不停电线路的接触网利用绝缘装置可以隔开，但由于上、下行钢轨通过车站渡线及道岔，以及大地是互相连通的，所以牵引电流通过钢轨回流时，上、下行钢轨均有牵引电流流过。

当停电线路的接触网作业挂接地线（通常是要和钢轨相联）时，作业区两端的地线将钢轨与接触网并联，必然在接触网上产生分流，现场将其叫作“穿越”电流，穿越电流的大小，则与接触网、钢轨和大地的电气参数以及电力机车运行位置有关。

V停时，作业区两端挂接地线后，尽管有穿越电流流过，但如前所述，接触网上的感应电压很低，而作业人员包括作业机具的阻抗远大于接地线的阻抗，因此，穿越电流对作业组人员产生的分流可视为开路，不会对作业组人员造成危害，如果作业区段内的接触网与接地线构成的回路有开路的情况发生时，则穿越电流将会通过作业人员，就会对人身产生危害。

关于感应电压
电气设备带电工作时，由于电流在不断变化，会在其周围产生变化的磁场，变化的磁场遇到导体（例如：导线、支架、机柜），会感应出电动势，这种产生电动势的过程叫电磁感应。

电磁感应在靠近电气设备附近的导体上产生的电压称为感应电压。

感应电压在通过人体形成导电回路时会对人体造成伤害，所以机壳导体需要采取安全接地措施。

如果电器设备的外壳是塑料的，不存在感应电压；如果电器设备的机壳是金属的，则需要考虑安全接地，以防止对人员造成伤害。

感应电压计算公式：
ε=BLV
B：磁场大小
L：导线长度
V：切割磁感线的速度
人体的感知电流：交流为1mA，直流为5mA。

如果机壳感应电流大于1mA，则应采取保护接地措施。
