钢管大全知识点总结图解一、钢管概述钢管是一种用途广泛的金属制品，通常由碳素钢和合金钢制成。
它具有高强度、耐腐蚀、易成型和加工等特点，因此在建筑、工程、机械制造等领域中得到广泛应用。
钢管根据不同的用途和制造工艺可以分为多种类型，如焊接钢管、镀锌钢管、无缝钢管等。
下面会详细介绍各种钢管的特点和用途。
二、焊接钢管1. 焊接钢管的制造工艺焊接钢管是利用焊接工艺将钢板或带材卷成圆形或方形的截面，然后通过焊接工艺将两端口焊接在一起，形成钢管。
2. 焊接钢管的分类(1) 直缝焊接钢管：该钢管是通过将钢板卷成圆筒形并进行一次或多次焊接而成。
直缝焊接钢管广泛用于建筑、市政工程、机械制造等领域。
(2) 螺旋焊接钢管：该钢管是通过将带钢卷成圆筒形，然后进行螺旋焊接而成。
螺旋焊接钢管适用于输送石油、天然气和水等液体。
3. 焊接钢管的优点和缺点优点：生产工艺简单，成本低廉，用途广泛。
缺点：焊接接头强度低，易受腐蚀损坏，不适用于高压、高温等恶劣环境。
三、镀锌钢管1. 镀锌钢管的制造工艺镀锌钢管是在钢管表面涂覆一层锌金属，以增加钢管的耐腐蚀性能。
常见的镀锌工艺包括热镀锌和电镀锌。
2. 镀锌钢管的优点和用途优点：耐腐蚀性能好，可以延长钢管的使用寿命。
常用于输送水、石油、气体等介质，以及建筑、设施等领域。
缺点：镀锌层容易受损，影响使用寿命，成本较高。
四、无缝钢管1. 无缝钢管的制造工艺无缝钢管是通过将整根钢坯加热至一定温度，然后通过穿孔、挤压、拉拔等工艺进行加工而成。
无缝钢管的制造工艺复杂，但具有高强度、耐压性能好等优点。
2. 无缝钢管的用途和优点无缝钢管适用于高压、高温、腐蚀等严苛工况下的应用场合，如石油、化工、航空航天等领域。
无缝钢管的优点包括高强度、耐腐蚀、无接头等特点。
五、不锈钢管1. 不锈钢管的分类不锈钢管是一种抗腐蚀能力强的金属管材，根据材质和用途可分为304不锈钢管、316不锈钢管等。
不锈钢管适用于化工、医药、食品加工、水处理等领域。
一、钢管的基本介绍1.钢管的简介：钢管具有空心截面，其长度远大于直径或周长的钢材。
钢管不仅用于输送流体和粉状固体、交换热能、制造机械零件和容器，它还是一种经济钢材。
2.分类：(1)按截面形状分为：圆形、方形、矩形和异形钢管；(2)按材质分为：碳素结构钢钢管、低合金结构钢钢管、合金钢钢管和复合钢管、不锈钢、双相钢；(3)按用途分为：输送管道用、工程结构用、热工设备用、石油化工工业用、机械制造用、地质钻探用、高压设备用钢管等；(4)按生产工艺分为：无缝钢管和焊接钢管。
二、钢管的种类及特点1.电镀锌焊管：电镀锌钢管：锌层是电镀层，锌层与钢管基体独立分层。
锌层较薄，锌层简单附着在钢管基体上，容易脱落。
故其耐腐蚀性能差。
分类：按焊接工艺分为：电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等。
按其焊接形式分为：直缝焊管和螺旋焊管。
按制造方式分为：热镀锌和电镀锌。
按制造标准分为：国标、美标、德标等。
特点：因耐腐蚀性较差，禁止用于水、煤气管等。
用途：镀锌管的用途很广，除作输水，煤气，油等一般压力液体的管线管外，还用做石油工业特别是海洋油田的油井管，输油管，化工焦化设备的油加热器,冷凝冷却器，煤储洗油交换器用管，以及栈桥管桩，矿山坑道的支撑架用管等。
2.方形焊管：方形焊管简称方管，是方形焊管的一种称呼，也就是边长相等的钢管。
是带钢经过工艺处理卷制而成。
一般是把带钢经过拆包，平整，卷曲，焊接形成圆管，再由圆管轧制成方形管然后剪切成需要长度。
分类：按材质分为：不锈钢，双相钢，碳钢，低合金钢，合金钢等。
按工艺分为：电弧焊管、电阻焊管（高频、低频）、气焊管、炉焊管。
按用途分为：装饰用方管、机床设备用方管、机械工业用方管、化工用方管、钢结构用方管、造船用方管、汽车用方管、钢梁柱用方管、特殊用途方管等。
按制造标准分为：国标、美标、欧标、日标、俄标等。
用途：广泛应用于建筑，机械制造，钢铁建设等项目，造船，太阳能发电支架，钢结构工程，电力工程，电厂，农业和化学机械，玻璃幕墙，汽车底盘，机场,锅炉建造，高速路栏杆，房屋建筑，压力容器，石油储罐，桥梁，电站设备，起重运输机械及其他较高载荷的焊接结构件等。
1.钢结构设计时，挠度超出限值，会后什么后果？影响正常使用或外观的变形；影响正常使用或耐久性能的局部损坏（包括裂缝）；影响正常使用的振动；影响正常使用的其它特定状态。
2.采用直缝钢管代替无缝管，不知能不能用？结构用钢管中理论上应该是一样，区别不是很大，直缝焊管不如无缝管规则，焊管的形心有可能不在中心，所以用作受压构件时尤其要注意，焊管焊缝存在缺陷的机率相对较高，重要部位不可代替无缝管，无缝管受加工工艺的限制管壁厚不可能做的很薄（相同管径的无缝管平均壁厚要比焊管厚），很多情况下无缝管材料使用效率不如焊管，尤其是大直径管。
无缝管与焊管最大的区别是用在压力气体或液体传输上（DN）o3.什么是长细比？结构的长细比人=ul∕i,i为回转半径。
概念可以简单的从计算公式可以看出来：长细比即构件计算长度与其相应回转半径的比值。
从这个公式中可以看出长细比的概念综合考虑了构件的端部约束情况，构件本身的长度和构件的截面特性。
长细比这个概念对于受压杆件稳定计算的影响是很明显的，因为长细比越大的构件越容易失稳,。
可以看看关于轴压和压弯构件的计算公式,里面都有与长细比有关的参数。
对于受拉构件规范也给出了长细比限制要求，这是为了保证构件在运输和安装状态下的刚度。
对稳定要求越高的构件，规范给的稳定限值越小。
4.长细比和挠度是什么关系呢？1.挠度是加载后构件的的变形量，也就是其位移值。
2.细比用来表示轴心受力构件的刚度〃长细比应该是材料性质。
任何构件都具备的性质，轴心受力构件的刚度，可以用长细比来衡量。
3.挠度和长细比是完全不同的概念。
长细比是杆件计算长度与截面回转半径的比值。
挠度是构件受力后某点的位移值。
5.挠度在设计时不符合规范，用起拱来保证可不可以这样做？1、结构对挠度进行控制，是按正常使用极限状态进行设计。
对于钢结构来说，挠度过大容易影响屋面排水、给人造成恐惧感，对于混凝土结构来说挠度过大，会造成耐久性的局部破坏（包括混凝土裂缝）。

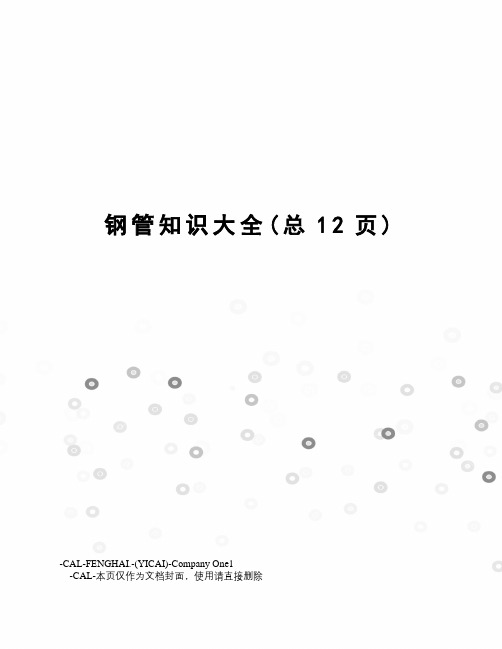

钢管知识大全(总12页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除钢管知识大全双击自动滚屏发布者：guanli 发布时间：2009-8-27 阅读：67次【字体：大中小】一般来说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63，其他如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示，在设计图纸中一般采用公称直径来表示，公称直径是为了设计制造和维修的方便人为地规定的一种标准，也较公称通径，是管子（或者管件）的规格名称。
管子的公称直径和其内径、外径都不相等，例如：公称直径为100MM的无缝钢管邮102*5、108*5等好几种，108为管子的外径，5表示管子的壁厚，因此，该钢管的内径为（108*5-5）＝98MM，但是它不完全等于钢管外径减两倍壁厚之差，也可以说，公称直径是接近于内径，但是又不等于内径的一种管子直径的规格名称，在设计图纸中所以要用公称直径，目的是为了根据公称直径可以确定管子、管件、阀门、法兰、垫片等结构尺寸与连接尺寸，公称直径采用符号DN表示，如果在设计图纸中采用外径表示，也应该作出管道规格对照表，表明某种管道的公称直径，壁厚。
. 管子系列标准压力管道设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准分类大外径系列小外径系列规格DN-公称直径Ф－外径DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mmDN100-ф114mm，DN125-ф140mmDN150-ф168mm，DN200-ф219mmDN250-ф273mm，DN300-ф324mmDN350-ф360mm，DN400-ф406mmDN450-ф457mm，DN500-ф508mmDN600-ф610mm，DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mmDN250-ф273mm，DN300-ф325mmDN350-ф377mm，DN400-ф426mmDN450-ф480mm，DN500-ф530mmDN600-ф630mm管件的1/2 3/4 1，1216 2025代表什么1/2 、3/4、1是管材标准中的公称直径，分别俗称：半寸或4分、6分、1寸管或管件的名称，例如4分管、4分弯头等，多用于水管。
钢管基础知识（1）通用术语①交货状态是指交货产品的最终塑性变形或最终热处理的状态。
一般不经过热处理交货的称热轧或冷拔（轧）状态或制造状态；经过热处理交货的称热处理状态，或根据热处理的类别称正火（常化）、调质、固溶、退火状态。
订货时，交货状态需在合同中注明。
②按实际重量交货或按理论重量交货实际重量--交货时，其产品重量是按称重（过磅）重量交货；理论重量--交货时，其产品重量是按钢材公称尺寸计算得出的重量。
其计算公式如下（要求按理论重量交货者，需在合同中注明）：钢管每米的理论重量（钢的密度为7.85kg/dm3）计算公式：W=0.02466（D-S）S式中：W--钢管每米理论重量，kg/m；D--钢管的公称外径，mm；S--钢管的公称壁厚，mm。
③保证条件按现行标准的规定项目进行检验并保证符合标准的规定，称做保证条件。
保证条件又分为：A、基本保证条件（又称必保条件）。
无论客户是否在合同中注明。
均需按标准规定进行该项检验，并保证检验结果符合标准规定。
如化学成分、力学性能、尺寸偏差、表面质量以及探伤、水压实验或压扁或扩口等工艺性能实验，均属必保条件。
B、协议保证条件：标准中除基本保证条件外，尚有"根据需方要求，经供需双方协商，并在合同中注?quot;或"当需方要求……时，应在合同中注明"；还有的客户，对标准中基本保证条件提出加严要求（如成分、力学性能、尺寸偏差等）或增检验项目（如钢管椭圆度、壁厚不均等）。
上述条款及要求，在订货时，由供需双方协商，签署供货技术协议并在合同中注明。
因此，这些条件又称为协议保证条件。
有协议保证条件的产品，一般均要加价的。
④批标准中的"批"是指一个检验单位，即检验批。
若以交货单位组批，称交货批。
当交货批量大时，一个交货批可包括几个检验批；当交货批量少时，一个检验批可分为几个交货批。
"批"的组成通常有下列规定（详见有关标准）：A、每批应由同一牌号（钢级）、同一炉（罐）号或同一母炉号、同一规格和同一热处理制度（炉次）的钢管组成。
