结构设计基础知识点汇总结构设计是建筑工程中至关重要的一部分，它涉及到各种结构的建筑和设计原则。
本文将从不同的角度综合介绍结构设计的基础知识点，帮助读者更好地理解和应用这些概念。
一、结构设计的定义和目标结构设计是指根据建筑物的功能和要求，通过科学的计算和分析，确定结构的形式和尺寸，以及选取合适的材料和施工工艺，确保建筑物能够满足安全、经济和使用寿命等方面的要求。
结构设计的目标包括：1. 安全性：结构设计应能确保建筑物在正常使用条件下不会发生失稳、破坏或倒塌等安全问题。
2. 经济性：结构设计应合理利用材料和资源，尽量降低成本，同时确保设计质量。
3. 美观性：结构设计应与建筑物整体风格相协调，使建筑物在外观上具有艺术价值。
4. 可持续性：结构设计应考虑建筑物的使用寿命和环境影响，促进可持续发展。
二、结构设计的基本原理1. 平衡原理：结构设计必须满足平衡原理，即结构的受力系统必须处于平衡状态。
这意味着结构的外力和内力之间必须满足一定的力学条件，例如受力平衡、转矩平衡等。
2. 强度原理：结构设计必须满足强度原理，即结构的承载能力必须能够满足外力的作用，防止结构发生破坏。
强度原理涉及到材料的特性和结构的刚度等因素。
3. 刚度原理：结构设计必须满足刚度原理，即结构的刚度必须能够满足建筑物的使用要求，以保证结构的稳定性和不产生过大的变形。
4. 稳定原理：结构设计必须满足稳定原理，即结构的稳定性必须能够满足建筑物在不同工况和外界环境下的要求。
三、结构设计的基本类型1. 梁柱结构：梁柱结构是最常见的结构类型，它由梁和柱组成，用于承受建筑物的垂直荷载和地震力。
2. 框架结构：框架结构由水平梁和竖直柱组成，类似于骨架，用于承受建筑物的垂直和水平荷载。
3. 钢结构：钢结构采用钢材作为主要结构材料，具有较高的强度和刚度，常用于跨度大、高层建筑和大跨度桥梁等场所。
4. 预应力结构：预应力结构在施工过程中施加预应力，使结构具有预压力，提高结构的强度和稳定性，常用于跨度大、荷载大的工程。
产品结构设计基础知识产品结构设计是指在产品开发过程中，根据产品的功能需求和技术要求，将产品的各个组成部分进行合理的组织和安排，形成一个完善的产品结构。
产品结构设计的目标是实现产品的功能要求、质量要求和成本要求，并提高产品的竞争力和市场占有率。
一、产品结构设计的基本原则1.功能性原则产品结构设计首先要满足产品的功能要求，即确保产品能够正常运行并完成预期的功能。
2.稳定性原则产品结构设计要保证产品的稳定性和可靠性，防止在使用过程中出现故障或危险。
3.可制造性原则产品结构设计应考虑产品的制造工艺和生产成本，避免设计上的复杂性和难以制造的问题。
4.可维修性原则产品结构设计要考虑产品的易维修性，便于维护和修理，降低维修成本和维修时间。
5.可拓展性原则产品结构设计应具备一定的可拓展性，能够根据市场需求和技术进步进行升级和扩展。
二、产品结构设计的基本步骤1.需求分析产品结构设计的第一步是进行需求分析，了解产品的功能要求、性能要求和使用环境等相关信息。
2.功能分解根据产品的功能要求，将产品分解为各个功能模块，并确定各个模块之间的关系和接口。
3.模块设计对各个功能模块进行具体设计，包括模块的结构、尺寸和材料等方面的确定。
4.整体设计将各个功能模块进行整合，确定产品的整体结构和外观设计。
5.工艺分析对产品的制造工艺进行分析，确定制造工艺和工艺装备。
6.成本分析对产品的各个部分进行成本分析，确定产品的制造成本和销售价格。
7.性能验证对产品进行性能测试和验证，确保产品能够满足设计要求和用户需求。
三、产品结构设计的常用方法和技术1.模块化设计采用模块化设计可以将产品分解为独立的功能模块，提高产品的可维护性和可扩展性。
2.标准化设计采用标准化设计可以降低产品的制造成本和设计难度，提高产品的一致性和互换性。
3.参数化设计采用参数化设计可以根据用户的需求和要求，灵活地调整产品的参数和特性。
4.仿真分析通过使用计算机辅助设计和仿真分析软件，可以对产品的结构和性能进行模拟和评估。
结构设计基础知识点结构设计是建筑设计中至关重要的一环，它涉及建筑物的稳定性、安全性和功能性。
在进行结构设计时，建筑师需要充分了解一些基础知识点，以确保设计的有效性和合理性。
本文将介绍一些重要的结构设计基础知识点。
1. 荷载荷载是指施加在建筑结构上的力和力矩，包括静力荷载和动力荷载两种。
静力荷载主要包括自重荷载、风荷载、雪荷载等，而动力荷载包括地震荷载、人员活动荷载等。
在结构设计中，需要准确计算和考虑不同类型的荷载，以保证结构的安全性。
2. 梁梁是一种承载和传递荷载的构件，通常用来支撑和连接上层结构。
梁的设计需要考虑其横截面的形状、尺寸和材料等因素，以满足所需的强度和刚度。
常见的梁包括简支梁、连续梁和悬臂梁等。
3. 柱柱是一种直立的立柱结构，用于支撑和传递上方结构的荷载。
柱的设计与梁类似，需要考虑其截面形状、尺寸和材料等因素。
为了确保柱的稳定性，常常需要进行柱的纵向和横向配筋，并采取适当的加固措施。
4. 基础基础是建筑物的支撑系统，用于将整个建筑物的荷载传递到地基中。
基础的设计需要考虑土壤的承载力和地震作用等因素，以确保建筑物的稳定性和安全性。
常见的基础形式包括扩展基础、桩基础和板基础等。
5. 框架结构框架结构是一种常见的建筑结构形式，其由梁、柱和框架连接组成。
框架结构可以有效地承受荷载并提供较大的空间。
在框架结构的设计中，需要考虑框架的刚度和稳定性，以及连接部件的强度和可靠性。
6. 钢结构钢结构是一种使用钢材构建的建筑结构，具有较高的强度和刚度。
在钢结构的设计中，需要考虑钢材的力学性能、防腐蚀性能和焊接性能等因素。
钢结构常用于大跨度建筑和高层建筑等。
7. 混凝土结构混凝土结构是一种使用混凝土材料构建的建筑结构，具有较好的耐久性和抗震性能。
在混凝土结构的设计中，需要考虑混凝土的配合比、强度等级和施工工艺等因素。
混凝土结构常用于住宅、桥梁和水利工程等。
8. 安全系数安全系数是衡量结构设计合理性的重要指标，它表示了结构荷载与结构强度之间的比值。
建筑结构设计基础知识1.结构设计的过程（了解）本文是送给刚接触结构设计及希望从事结构设计的新手的，其目的是使新手们对结构设计的过程以及结构设计所包括的内容有一个大致的了解，请前辈们不要见笑了，新人们有什么问题也可以在贴中提出来，大家共同讨论，共同进步.. 1，看懂建筑图结构设计，就是对建筑物的结构构造进行设计，首先当然要有建筑施工图，还要能真正看懂建筑施工图，了解建筑师的设计意图以及建筑各部分的功能及做法，建筑物是一个复杂物体，所涉及的面也很广，所以在看建筑图的同时，作为一个结构师，需要和建筑，水电，暖通空调，勘察等各专业进行咨询了解各专业的各项指标。
在看懂建筑图后，作为一个结构师，这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了.2，建模(以框架结构为例)（关键）当结构师对整个建筑有了一定的了解后，可以考虑建模了，建模就是利用软件，把心中对建筑物的构思在电脑上再现出来，然后再利用软件的计算功能进行适当的调整，使之符合现行规范以及满足各方面的需要.现在进行结构设计的软件很多，常用的有PKPM，广厦，TBSA等，大致都差不多。
这里不对软件的具体操作做过多的描述，有兴趣的可以看看，每个软件的操作说明书（好厚好厚的，买起来会破产）。
每个软件都差不多，首先要建轴网，这个简单，反正建筑已经把轴网定好了，输进去就行了，然后就是定柱截面及布置柱子。
柱截面的大小的确定需要一定的经验，作为新手，刚开始无法确定也没什么，随便定一个，慢慢再调整也行。
柱子布置也需要结构师对整个建筑的受力合理性有一定的结构理念，柱子布置的合理性对整个建筑的安全与否以及造价的高低起决定性作用...不过建筑师在建筑图中基本已经布好了柱网，作为结构师只需要对布好的柱网进行研究其是否合理.适当的时候需要建议建筑更改柱网.当布好了柱网以后就是梁截面以及主次梁的布置.梁截面相对容易确定一点，主梁按1/8~1/12跨度考虑，次梁可以相对取大一点主次梁的高度要有一定的差别，这个规范上都有要求。
机械结构设计基础知识1前言1、1机械结构设计的任务机械结构设计的任务就是在总体设计的基础上,根据所确定的原理方案,确定并绘出具体的结构图,以体现所要求的功能。
就是将抽象的工作原理具体化为某类构件或零部件,具体内容为在确定结构件的材料、形状、尺寸、公差、热处理方式与表面状况的同时,还须考虑其加工工艺、强度、刚度、精度以及与其它零件相互之间关系等问题。
所以,结构设计的直接产物虽就是技术图纸,但结构设计工作不就是简单的机械制图,图纸只就是表达设计方案的语言,综合技术的具体化就是结构设计的基本内容。
1、2机械结构设计特点机械结构设计的主要特点有:(1)它就是集思考、绘图、计算(有时进行必要的实验)于一体的设计过程,就是机械设计中涉及的问题最多、最具体、工作量最大的工作阶段,在整个机械设计过程中,平均约80%的时间用于结构设计,对机械设计的成败起着举足轻重的作用。
(2)机械结构设计问题的多解性,即满足同一设计要求的机械结构并不就是唯一的。
(3)机械结构设计阶段就是一个很活跃的设计环节,常常需反复交叉的进行。
为此,在进行机械结构设计时,必须了解从机器的整体出发对机械结构的基本要求2机械结构件的结构要素与设计方法2、1结构件的几何要素机械结构的功能主要就是靠机械零部件的几何形状及各个零部件之间的相对位置关系实现的。
零部件的几何形状由它的表面所构成,一个零件通常有多个表面,在这些表面中有的与其它零部件表面直接接触,把这一部分表面称为功能表面。
在功能表面之间的联结部分称为联接表面。
零件的功能表面就是决定机械功能的重要因素,功能表面的设计就是零部件结构设计的核心问题。
描述功能表面的主要几何参数有表面的几何形状、尺寸大小、表面数量、位置、顺序等。
通过对功能表面的变异设计,可以得到为实现同一技术功能的多种结构方案。
2、2结构件之间的联接在机器或机械中,任何零件都不就是孤立存在的。
因此在结构设计中除了研究零件本身的功能与其它特征外,还必须研究零件之间的相互关系。
结构设计100个知识点在结构设计中，有许多关键的知识点需要掌握。
本文将介绍100个结构设计的重要知识点，帮助您更好地理解和应用结构设计。
1. 结构设计的定义和目标：结构设计是指根据建筑物所需的功能和荷载要求，确定结构的类型、尺寸和形式，以满足安全、经济和美观的要求。
2. 结构设计的基本原理：结构设计的基本原理包括静力平衡、刚度和强度的平衡、结构的稳定性和可靠性等。
3. 结构设计的荷载：结构设计中的荷载包括恒定荷载、可变荷载、风荷载、地震荷载等。
4. 结构设计的结构形式：结构设计根据建筑物的功能和要求，可以采用框架结构、悬索结构、拱形结构等不同的结构形式。
5. 结构设计的材料选择：结构设计中常用的材料有混凝土、钢材、木材等，在选择材料时需要考虑强度、刚度、耐久性等因素。
6. 结构设计的结构分析方法：结构设计中常用的结构分析方法有静力分析、动力分析、有限元分析等。
7. 结构设计的结构连接：结构设计中的结构连接包括螺栓连接、焊接连接、粘接连接等，连接的质量对结构的安全性和稳定性至关重要。
8. 结构设计的结构构件：结构设计中的结构构件包括柱、梁、墙、板等，每种构件的尺寸和形式都需要满足力学和建筑要求。
9. 结构设计的结构刚度：结构设计中的结构刚度对结构的稳定性和变形性能有重要影响，刚度的设计需要考虑荷载、材料和连接等因素。
10. 结构设计的结构强度：结构设计中的结构强度是指结构抵抗外部荷载和内力的能力，强度的设计需要满足建筑和安全规范的要求。
11. 结构设计的结构稳定性：结构设计中的结构稳定性是指结构在受到荷载作用时不发生失稳和破坏的能力，稳定性的设计需要考虑结构形式、构件布置和连接方式等因素。
12. 结构设计的结构可靠性：结构设计中的结构可靠性是指结构在使用寿命内满足设计要求的概率，可靠性的设计需要考虑结构分析、材料和构件的可靠性等。
13. 结构设计的地震设计：地震设计是结构设计中非常重要的一项内容，需要考虑地震荷载、抗震设防烈度和结构的抗震性能等因素。
结构设计基础知识点总结在建筑设计和工程领域中，结构设计是非常重要的一部分。
它负责确保建筑物的安全性和稳定性。
为了实现这一目标，结构设计师需要掌握一些基础知识点。
本文将对结构设计基础知识点进行总结，帮助读者更好地理解和应用这些知识。
一、载荷与反力在结构设计中，载荷是指施加在结构上的外部力或者重量。
常见的载荷包括自重、活载和风荷载等。
结构要能够承受这些载荷，并通过反力分布到支承点上。
结构设计师需要计算和确定各个支承点的反力，并合理布置结构元素，以保证结构的稳定性。
二、事故负荷事故负荷是指在极端情况下可能作用在结构上的载荷，如地震、火灾等。
结构设计师需要根据规范和标准，考虑事故负荷对结构的影响，并采取相应的安全措施，以确保建筑物在事故发生时能够保持稳定和安全。
三、材料力学性能结构设计中使用的材料，如混凝土、钢筋等，具有一定的力学性能。
结构设计师需要了解这些材料的力学性能，如抗压强度、抗拉强度等，以便进行合理的材料选择和计算。
此外，材料的变形性能、疲劳性能等也需要考虑在内。
四、梁的设计梁是结构设计中常用的承载元素。
在梁的设计中，结构设计师需要考虑梁的几何尺寸、截面形状和材料强度等因素。
通过计算和分析这些因素，可以确定梁的合适尺寸和材料，以满足设计要求。
五、柱的设计柱是支撑结构的垂直承载元素。
在柱的设计中，结构设计师需要考虑柱的几何尺寸、截面形状和材料强度等因素，以确保柱具有足够的强度和稳定性。
柱的设计还需要考虑其在垂直和水平方向上的承载能力。
六、基础设计基础是结构的承载界面，用来将结构的力传递到地基上。
在基础设计中，结构设计师需要考虑基础的几何形状、尺寸和材料选择。
同时，还需要根据地质条件和荷载要求，计算和确定基础的承载能力和稳定性。
七、连接与节点设计连接和节点是结构的重要组成部分，用于将结构的各个部分连接在一起。
在连接和节点设计中，结构设计师需要选择合适的连接方式和连接材料，并进行强度计算和稳定性分析。

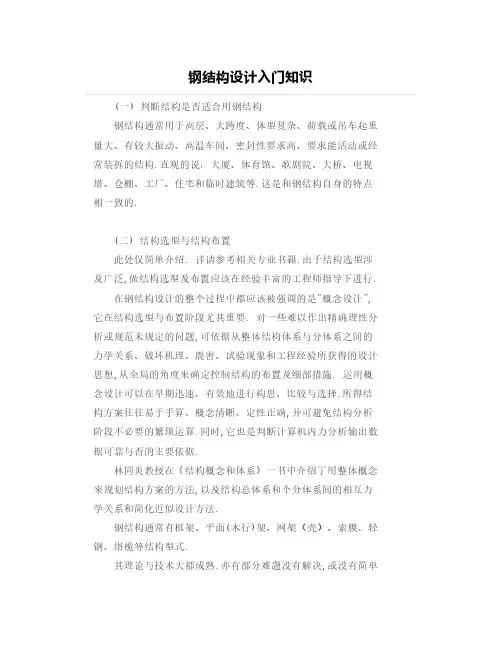

钢结构设计入门知识(一)判断结构是否适合用钢结构钢结构通常用于高层、大跨度、体型复杂、荷载或吊车起重量大、有较大振动、高温车间、密封性要求高、要求能活动或经常装拆的结构.直观的说：大厦、体育馆、歌剧院、大桥、电视塔、仓棚、工厂、住宅和临时建筑等.这是和钢结构自身的特点相一致的.(二)结构选型与结构布置此处仅简单介绍.详请参考相关专业书籍.由于结构选型涉及广泛,做结构选型及布置应该在经验丰富的工程师指导下进行.在钢结构设计的整个过程中都应该被强调的是"概念设计",它在结构选型与布置阶段尤其重要.对一些难以作出精确理性分析或规范未规定的问题,可依据从整体结构体系与分体系之间的力学关系、破坏机理、震害、试验现象和工程经验所获得的设计思想,从全局的角度来确定控制结构的布置及细部措施.运用概念设计可以在早期迅速、有效地进行构思、比较与选择.所得结构方案往往易于手算、概念清晰、定性正确,并可避免结构分析阶段不必要的繁琐运算.同时,它也是判断计算机内力分析输出数据可靠与否的主要依据.林同炎教授在《结构概念和体系》一书中介绍了用整体概念来规划结构方案的方法,以及结构总体系和个分体系间的相互力学关系和简化近似设计方法.钢结构通常有框架、平面(木行)架、网架（壳）、索膜、轻钢、塔桅等结构型式.其理论与技术大都成熟.亦有部分难题没有解决,或没有简单实用的设计方法,比如网壳的稳定等.结构选型时,应考虑它们不同的特点.在轻钢工业厂房中,当有较大悬挂荷载或移动荷载,就可考虑放弃门式刚架而采用网架.基本雪压大的地区,屋面曲线应有利于积雪滑落（切线50度内需考虑雪载）,如亚东水泥厂石灰石仓棚采用三心圆网壳.总雪载释放近一半.降雨量大的地区相似考虑.建筑允许时,在框架中布置支撑会比简单的节点刚接的框架有更好的经济性.而屋面覆盖跨度较大的建筑中,可选择构件受拉为主的悬索或索膜结构体系.高层钢结构设计中,常采用钢混凝土组合结构,在地震烈度高或很不规则的高层中,不应单纯为了经济去选择不利抗震的核心筒加外框的形式.宜选择周边巨型SRC柱,核心为支撑框架的结构体系.我国半数以上的此类高层为前者.对抗震不利.结构的布置要根据体系特征,荷载分布情况及性质等综合考虑.一般的说要刚度均匀.力学模型清晰.尽可能限制大荷载或移动荷载的影响范围,使其以最直接的线路传递到基础.柱间抗侧支撑的分布应均匀.其形心要尽量靠近侧向力(风震)的作用线.否则应考虑结构的扭转.结构的抗侧应有多道防线.比如有支撑框架结构,柱子至少应能单独承受1/4的总水平力.框架结构的楼层平面次梁的布置,有时可以调整其荷载传递方向以满足不同的要求.通常为了减小截面沿短向布置次梁,但是这会使主梁截面加大,减少了楼层净高,顶层边柱也有时会吃不消,此时把次梁支撑在较短的主梁上可以牺牲次梁保住主梁和柱子.(三)预估截面结构布置结束后,需对构件截面作初步估算.主要是梁柱和支撑等的断面形状与尺寸的假定.钢梁可选择槽钢、轧制或焊接H型钢截面等.根据荷载与支座情况,其截面高度通常在跨度的1/20~1/50之间选择.翼缘宽度根据梁间侧向支撑的间距按l/b限值确定时,可回避钢梁的整体稳定的复杂计算,这种方法很受欢迎.确定了截面高度和翼缘宽度后,其板件厚度可按规范中局部稳定的构造规定预估.柱截面按长细比预估.通常50<λ<150,简单选择值在100附近.根据轴心受压、双向受弯或单向受弯的不同,可选择钢管或H型钢截面等.初学者需注意,对应不同的结构,规范中对截面的构造要求有很大的不同.如钢结构所特有的组成构件的板件的局部稳定问题.在普钢规范和轻钢规范中的限值有很大的区别.除此之外,构件截面形式的选择没有固定的要求,结构工程师应该根据构件的受力情况,合理的选择安全经济美观的截面.(四)结构分析目前钢结构实际设计中,结构分析通常为线弹性分析,条件允许时考虑P-Δ,p-δ.新近的一些有限元软件可以部分考虑几何非线性及钢材的弹塑性能.这为更精确的分析结构提供了条件.并不是所有的结构都需要使用软件:典型结构可查力学手册之类的工具书直接获得内力和变形.简单结构通过手算进行分析.复杂结构才需要建模运行程序并做详细的结构分析.(五)工程判定要正确使用结构软件,还应对其输出结果的做"工程判定".比如,评估各向周期、总剪力、变形特征等.根据"工程判定"选择修改模型重新分析,还是修正计算结果.不同的软件会有不同的适用条件.初学者应充分明了.此外,工程设计中的计算和精确的力学计算本身常有一定距离,为了获得实用的设计方法,有时会用误差较大的假定,但对这种误差,会通过"适用条件、概念及构造"的方式来保证结构的安全.钢结构设计中,"适用条件、概念及构造"是比定量计算更重要的内容.工程师们不应该过分信任与依赖结构软件.美国一位学者曾警告说：“误用计算机造成结构破坏而引起灾难只是一个时间的问题.”注重概念设计和工程判定是避免这种工程灾难的方法.(六)构件设计构件的设计首先是材料的选择.比较常用的是Q235(类似A3)和Q345(类似16Mn).通常主结构使用单一钢种以便于工程管理.经济考虑,也可以选择不同强度钢材的组合截面.当强度起控制作用时,可选择Q345;稳定控制时,宜使用Q235.构件设计中,现行规范使用的是弹塑性的方法来验算截面.这和结构内力计算的弹性方法并不匹配.当前的结构软件,都提供截面验算的后处理功能.由于程序技术的进步,一些软件可以将验算时不通过的构件,从给定的截面库里选择加大一级.并自动重新分析验算,直至通过,如sap2000等.这是常说的截面优化设计功能之一.它减少了结构师的很多工作量.但是,初学钢至少应注意两点：1.软件在做构件(主要是柱)的截面验算时,计算长度系数的取定有时会不符合规范的规定.目前所有的程序都不能完全解决这个问题.所以,尤其对于节点连接情况复杂或变截面的构件,结构师应该逐个检查.2.当上面第(三)条中预估的截面不满足时,加大截面应该分两种情况区别对待.(1)强度不满足,通常加大组成截面的板件厚度,其中,抗弯不满足加大翼缘厚度,抗剪不满足加大腹板厚度.(2)变形超限,通常不应加大板件厚度,而应考虑加大截面的高度,否则,会很不经济.使用软件的前述自动加大截面的优化设计功能,很难考虑上述强度与刚度的区分,实际上,常常并不合适.(七)节点设计连接节点的设计是钢结构设计中重要的内容之一.在结构分析前,就应该对节点的形式有充分思考与确定.常常出现的一种情况是,最终设计的节点与结构分析模型中使用的形式不完全一致,这必须避免.按传力特性不同,节点分刚接,铰接和半刚接.初学者宜选择可以简单定量分析的前两者.常用的参考书[2]有丰富的推荐的节点做法及计算公式.连接的不同对结构影响甚大.比如,有的刚接节点虽然承受弯矩没有问题,但会产生较大转动,不符合结构分析中的假定.会导致实际工程变形大于计算数据等的不利结果.连接节点有等强设计和实际受力设计两种常用的方法,初学者可偏安全选用前者.设计手册[2}中通常有焊缝及螺栓连接的表格等供设计者查用,比较方便.也可以使用结构软件的后处理部分来自动完成.具体设计主要包括以下内容:1.焊接:对焊接焊缝的尺寸及形式等,规范有强制规定,应严格遵守.焊条的选用应和被连接金属材质适应.E43对应Q235,E50对应Q345.Q235与Q345连接时,应该选择低强度的E43,而不是E50.焊接设计中不得任意加大焊缝.焊缝的重心应尽量与被连接构件重心接近.其他详细内容可查规范关于焊缝构造方面的规定.2.栓接:铆接形式,在建筑工程中,现已很少采用.普通螺栓抗剪性能差,可在次要结构部位使用.高强螺栓,使用日益广泛.常用8.8s和10.9s两个强度等级.根据受力特点分承压型和摩擦型.两者计算方法不同.高强螺栓最小规格M12.常用M16~M30.超大规格的螺栓性能不稳定,设计中应慎重使用.自攻螺丝用于板材与薄壁型钢间的次要连接.国外在低层墙板式住宅中,也常用于主结构的连接.3.连接板:可简单取其厚度为梁腹板厚度加4mm.然后验算净截面抗剪等.4.梁腹板:应验算栓孔处腹板的净截面抗剪.承压型高强螺栓连接还需验算孔壁局部承压.5.节点设计必须考虑安装螺栓、现场焊接等的施工空间及构件吊装顺序等.构件运到现场无法安装是初学者长犯的错误.此外,还应尽可能使工人能方便的进行现场定位与临时固定.6.节点设计还应考虑制造厂的工艺水平.比如钢管连接节点的相贯线的切口需要数控机床等设备才能完成.(八)图纸编制钢结构设计出图分设计图和施工详图两阶段,设计图为设计单位提供,施工详图通常由钢结构制造公司根据设计图编制,有时也会由设计单位代为编制.由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾,有设计能力的钢结构公司参与设计图编制的情况也很普遍.1.设计图:是提供制造厂编制施工详图的依据.深度及内容应完整但不冗余.在设计图中,对于设计依据、荷载资料（包括地震作用）、技术数据、材料选用及材质要求、设计要求（包括制造和安装、焊缝质量检验的等级、涂装及运输等）、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图.主要材料应列表表示.2.施工详图:又称加工图或放样图等.深度须能满足车间直接制造加工.不完全相同的另构件单元须单独绘制表达,并应附有详尽的材料表.设计图及施工详图的内容表达方法及出图深度的控制,目前比较混乱,各个设计单位之间及其与钢结构公司之间不尽相同.初学者可参考他人的优秀设计并参考相关的工具书[3],并依据规范规定编制.。
结构设计基础知识点总结结构设计是建筑工程中至关重要的一部分，它涉及到建筑物的稳定性、安全性以及美观性。
在结构设计中，工程师需要考虑诸多因素，包括建筑物的用途、环境条件、地质情况等。
本文将从结构设计的基础知识点出发，深入探讨结构设计的重要内容。
一、荷载和结构设计标准在进行结构设计时，首先要考虑的是建筑物所承受的荷载，它包括静荷载和动荷载。
静荷载主要来自建筑物自身的重力和使用荷载，动荷载则来自于风、地震等外部因素。
根据国家标准和建筑规范，结构设计必须满足相关的荷载要求，以确保建筑物的安全性和稳定性。
二、结构设计的基本原理结构设计的基本原理包括静力学和弹性力学。
静力学是研究力的平衡和作用的学科，它是结构设计的基础。
弹性力学则是研究材料在外力作用下的变形和应力的学科，它对于材料的选取和结构的设计具有重要意义。
三、结构设计的材料结构设计所使用的材料包括钢材、混凝土、木材等。
这些材料各具特点，在结构设计中应根据具体情况进行选择和搭配，以确保建筑物的结构稳定和安全。
同时，材料的使用还需要考虑到环境因素和可持续发展的要求。
四、结构设计的基本构件结构设计的基本构件包括梁、柱、墙和基础等。
这些构件在建筑物中担负着不同的作用，它们的设计和施工质量直接影响到建筑物的安全性和使用寿命。
因此，在结构设计中必须注重对这些构件的细节和要求。
五、结构设计的计算和分析在进行结构设计时，工程师需要进行各种计算和分析，以确定建筑物的结构形式和尺寸。
这些计算和分析包括静力计算、动力计算、有限元分析等，它们是确保建筑物结构稳定的重要手段。
六、结构设计的施工和监测结构设计并不仅限于理论计算，它还需要结合实际施工和监测。
在建筑过程中，工程师需要对结构进行质量监督和工艺管理，确保结构施工符合设计要求。
同时，在建成后，还需要对建筑物进行定期检测和维护，以保证其安全使用。
七、结构设计的创新和发展结构设计是一个不断创新和发展的领域。
随着科技的不断进步和社会的不断发展，新型材料和新技术的出现为结构设计带来了全新的可能性。
第一章金属材料抗大气、酸、碱、盐等介质腐蚀作用的不锈耐酸钢总称。
要达到不锈耐蚀作用,含铬(Cr)量不少于13%；此外可加入镍(Ni)或钼(Mo)等来增加效果。
由于合金种类及含量不同，种类繁多。
不锈钢特点：耐蚀好，光亮度好，强度高；有一定弹性；昂贵。
不锈钢材料特性:1、铁素体型不锈钢：其含Cr量高,具有良好耐蚀性及高温抗氧化性能。
2、奥氏体不锈钢：典型牌号如1Cr18Ni9,1Cr18Ni9T1无磁性,耐蚀性能良好,温强度及高温抗氧化性能好,塑性好,冲击韧性好,且无缺口效应,焊接性能优良,因而广泛使用。
这种钢一般强度不高,屈服强度低,且不能通过热处理强化,但冷压,加工后,可使抗拉强度高,且改善其弹性,但其在高温下冷拉获得的强度易化。
不宜用于承受高载荷。
3、马氏体不锈钢：典型如2Cr13,GX-8,具磁性,消震性优良,导热性好,具高强度和屈服极限,热处理强化后具良好综合机械性能。
加含碳量多,焊后需回为处理以消除应力、高温冷却易形成8氏体,因此锻后要缓冷,并应立即进行回火。
主要用于承载部件。
例：SUS 301 弹性不锈钢SUS304 不锈钢10Cr18Ni9 它是一种奥氏体不锈钢,淬火不能强化,只能消除冷作硬化和获得良好的抗蚀,淬火冷却必须在水是进行,以保证得到最好的抗蚀性;在900℃以下有稳定的抗氧化性。
适于各种方法焊接;有晶间腐蚀倾向,零件长期在腐蚀介质、水中及蒸汽介质中工作时可能遭受晶界腐蚀破坏;钢淬火后冷变形塑性高,延伸性能良好,但切削加工性较差。
1Cr18Ni9 它是标准的18-8型奥氏体不锈钢,淬火后能强化,但此时具有良好的耐蚀性和冷塑性变形性能；因塑性和韧性很高,切削性较差；适于各种方法焊接；由于含碳量较0Cr18ni9高,对晶界腐蚀敏感性较焊接后需热处理,一般不适宜用作耐腐蚀的焊接件；在850℃以下空气介质、以及750℃以下航空燃料燃烧产物的气氛中肯有较稳定的抗氧化性。
Cr13Ni4Mn9 它属奥氏体不锈耐热钢,淬火不能强化,钢在淬火状态下塑性很高,可时行深压延及其它类型的冷冲压;钢的切削加工性较差;用点焊和滚焊焊接的效果良好,经过焊接后必须进行热处理;在大气中具有高耐蚀性;易产晶界腐蚀,故在超过450的腐蚀介质是为宜采用;在750～800℃以下的热空气中具有稳定的抗氧化性。
1Cr13 它属于铁素体-马氏体型为锈钢,在淬火回火后使用;为提高零件的耐磨性,疲劳性能及抗腐蚀性可渗氮、氰化;淬火及抛光后在湿性大气、蒸汽、淡水、海水、和自来水中具有足够的抗腐蚀性,在室温下的硝酸中有较好的安定性;在750℃温度以下具有稳定的抗氧化性。
退火状态下的钢的塑性较高,可进行深压延钢、冲压、弯曲、卷边等冷加工;气焊和电弧焊结果还满意;切削加工性好,抛光性能优良;钢锻造后冷并应立即进行回火处理。
2Cr13 它属于马氏体型不锈钢,在淬火回火后使用;为提高零件的耐磨性耐腐蚀性、疲劳性能及抗蚀性并可用于渗氮处理、氰化；淬火回火后钢的强度、硬度均较1Cr13钢高,抗腐蚀性与耐热性稍低;在700℃温度以下的空气介质中仍有稳定的抗氧化性。
钢的焊接性和退火状态下塑性虽比不上1Cr13 ,但仍满意;切削加工性好;抛光性能优良;钢在锻造后应缓冷,并立即进行回火处理。
3Cr13 它属于马氏体型不锈钢,在淬火回火后使用,耐腐蚀性和在700℃以下的热稳定性均比1Cr13 ,2Cr13低,但强度、硬度,淬透性和热强性都较高。
冷加工性和焊接性不良,焊后应立即热处理;在退火后有较好的切削性;在锻造后应缓冷,并应立即进行回火处理。
9Cr18 它属于高碳含铬马氏体不锈钢,淬火后具有高的硬度和耐磨性;对海水,盐水等介质尚能抗腐蚀;钢经退火后有很好的切削性;由于会发生硬化和应力裂纹,不适于焊接;为了避免锻后产生裂纹,必须缓慢冷却(最好在炉中冷却),在热态下,将零件转放入700～725℃的炉中进行回火处理。
特点：保持了低碳钢较好的塑性，及成形性；一般料厚不超过0.6mm。
用途：遮蔽磁干扰的遮片及冲制少零件；中碳钢含锰(Mn)、铬(Cr)、硅(Si)等合金钢；特性：材料可以产生很大弹性变形，利用弹性变形来吸收冲击或减震，亦可储存能量使机件完成动作。
特点：导电、导热、耐蚀性好，光泽度好，塑性加工容易，易于电镀、涂装。
1.纯铜(含Cu 99.5%以上)亦称紫铜，材料强度低，塑性好；极好导电性，导热性，耐蚀性；用于电线、电缆、导电设备上。
2.黄铜铜锌合金，机械性能同含锌量有关；一般锌量不超过50%。
特点：延展性，冲压性好，运用于电镀，对海水及大气腐蚀有好的抗力。
但本体容易发生局部腐蚀。
3. 青铜铜锡合金为主的一类铜基合金金属统称。
特点：比纯铜及黄铜有更好的耐磨性：加工性好，耐腐蚀。
4. 铍铜含铍(Be)的铜合金；特点：高的强度、硬度、弹性、耐磨性；高的导电性、导热性、耐寒性；无铁磁性。
用途：电磁屏蔽材料较多；特点：较轻的金属结材材料；良好的耐蚀性，导电性及导热性；相同重量情形下，Al导电性比Cu高2倍,但纯铝强度及硬度比较低。
用途：铝质光泽及质软，可以制成不同颜色和质地的功能性和装蚀性材料.铝合金：强度/质量大,工艺性好,或用于压力制造及铸造,焊接,目前广泛用于飞机、发动机各种结构上。
1、变形铝合金:1.1 防锈铝：A1-Mn 及A1-Mg系合金(LF21、LF2、LF3、LF6、LF10)属于防锈铝,其特点是不能热处理强化,只能用冷作硬化强化,强度低、塑性高、压力加工性良好,有良下的抗蚀性及焊接性。
特别适用于制造受轻负荷的深压延零件,焊接零件和在腐蚀介质中工作的零件。
1.2 硬铝：LY系列合金元素要含量小的塑性好,强度低;如LY1,LY10,含金元素及Mg,Cn适中者,强度、塑性中高;如LY11;金中Cn,Mg含量高则强度高,可用于作承动构件;如LY12,LY2,LY4;LC系列这超硬铝,强度高,静疲劳性能差LY11,LY17 为耐热铝,高温强度不太多,但高温时蠕度强度高。
1.3 锻铝：LD2 具有高塑性及腐蚀稳定性,易锻造,但强度较低;LD5,LD6,LD10强度好,易于作高负载锻件及模锻件;LD7;LD8有较高耐热性,用于高温零件,具有高的机械性能和冲压工艺性。
2、铸造铝合金:1). 低强度合金：ZL-102 ; ZL-3032). 中强度合金：ZL-101 ; ZL-103 ; ZL-203 ;ZL-3023). 中强度耐热合金：ZL-4014).高强度合金：ZL-104 ;ZL-1055). 高强度耐热合金：ZL-201 ;ZL-2026). 高强度耐蚀合金：ZL301特点：最轻的金属结材材料；比强度高，耐疲劳，抗冲击，流动性好，防静电性能好；耐蚀差，易氧化烧损。
a) 结合力：印字干燥后，用指甲以500克左右力划痕，字迹不掉。
b) 耐磨性：采用阴极移动装置，摩擦介制海绵，加压50克，摩控100000次，字迹无脱落。
c)高低温实验：高温70℃（30分钟）－→常温（10分钟）－→低温－20℃（30分钟）为一循环共进行三个循环，字迹无变色、脱落现象。
d)耐手汗性：用滤纸吸饱人造汗（配方：氯化钠7克/升，尿素1克/升、乳酸4克/升）覆盖在键上，2小时后用力擦试，字迹无脱落现象。
e) 耐水性：将字键在水中浸泡4／小时后用力擦拭，无脱落现象。
f）耐溶剂性：将字键分别浸泡在酒精及汽油中，4小时后用力擦拭，浸泡在酒精中的有部分脱落，浸泡在汽油中的字键无脱落现象。
a 颜色：依承认颜色或样品及图面要求。
b 外观：无拉毛，模糊，针孔，重影等现象。
c 图标及字符位置：按照图面要求。
d 图标及字符的正确性：按照图面的要求第二章 塑料材质热固性塑料——在原料状态下是没有什么用，在某一温度下加热，经硬化作用，聚合作用或硫化作用后，热硬化塑料就会保持稳定而不能回到原料状态。
硫化作用后，热固性塑料是所有塑料中最坚硬的。
热塑性塑料——象金属一样形成熔融凝固的循环。
常用有聚乙烯（PE ），聚苯乙烯（PS ），聚氯乙烯（PVDC ）——PPO 和HIPS 合成, 在240~300℃成型加工，须用70~90℃高模温。
ABS ——在170~220下成型加工，模温40~60℃即可. ABS: 成分聚合物1. 丙烯晴——耐油，耐热，耐化学和耐候性。
2. 苯乙烯——光泽，硬固，优良电气特性和流动性3. 丁二烯——韧性2-3 电镀与印刷2-5ABS 系列成品设计及模具加工1．最佳的补强厚度 t=70%成品工称肉厚(T)，角隅圆角的外圆R=3/2*T, 内圆R=T/2 , T 2 6.35mm, 长度宜尽量短，可变电阻器控制精度稍嫌不足，所以在喷嘴外壁应装设电偶作温度3．对防火级ABS (流道直径最小7mm)；边溢口及潜伏式溢口，建议其长度为0.762mm 。
4．透气的设置是绝对必须的，每隔25~50mm 0.05~0.064mm, 以获得良好得透气效果及防止产生毛头。
5．冷却管口径应为11.1~14.3mm, 1.5个冷却管口径尺寸.7树脂温度过高将会造成严重的模垢，若要用就只能用外加热式，热嘴温度和树脂温度相近即可(约200℃)。
在任何时候热浇道须使用内部加热器或热探针。
8．螺杆对原料有输送，压缩，熔融及计量等四种功能。
螺杆在旋转时使之慢慢后退的阻力为背压。
背压太低，产品易产生内部气泡，表面银线，背压太高，原料会过热，料斗下料处会结块，螺杆不能后退，成型周期延长及喷嘴溢料等.压力的变动在一两秒内就可知道结果，而温度的变动则需约10分钟的结果才算稳定.为减少模垢的产生，螺杆的压缩比宜取2:1~2.5:1, 而L/D是20:1（理想值是24:1）, 可使用没有计量段的螺杆，使加热棒与熔融树脂温度差在5.5℃附近. 螺杆速度宜在40~55RPM.9．模具保护剂可以中和防火级塑料及PVC树脂在成型过程所释放出的腐蚀气体，防止模垢的积成及腐蚀模具，有优良的脱模性，无须使用其它的脱模剂。
模垢去除剂主要用来清洗模垢。
在有栅格的区域切勿过度喷洒以方破坏树脂导致无法脱模；停机的排换料时须用模垢去除剂防止模具表面被腐蚀，然后在模具上喷一层良好的中性喷剂。
10．射出时理想的状况是成品重量约为射出单元一次为总排料量的80%，最少比例也应在50%以上.熔融树脂温度在221~232℃时可得最佳物性，但不可超过243℃, 以避免分解。
第三章禁用之塑料材质1.产品和制程上应该避免使用的东西：石棉，多氯联苯，多溴联苯，多氯二苯，氯乙烯单体，苯2.制程及产品上需要管制的材质：2%的铍的合金是可以被接受的镀镉是可以被接受的. 取代品是镀锌，无电解镍，镀锡，或用不锈钢产品.假如镀锡在PCB或者表面黏着镀锡则需要格外的管制。
为了减少铅蒸气的产生，焊锡设备应处以不超过800℉温度为极限.表面，镀铬是常用取代镀镍的例如在按键或其它经常接触的零件。
