20方每小时医疗废水处理初步设计课件

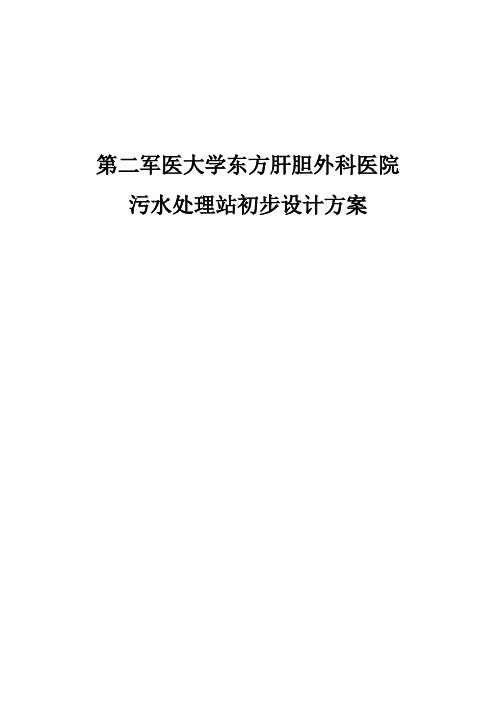

第二军医大学东方肝胆外科医院污水处理站初步设计方案一．项目概况第二军医大学东方肝胆外科医院位于长海路225号。

在日常工作中产生一定量的生活污水，为了保护环境、减少污染，拟设立污水处理站，本公司制定如下方案，以供参考。

二．方案编制范围本方案编制范围包括工艺流程、土建估价、设备估价、总投资、平面布置和运行费等。

三．设计规范及标准1.《医院污水排放标准》GBJ48-832.《污水综合排放标准》GB8978-963.《污水综合排放标准》DB31/199-1997四．污水水量、水质及排放标准1.污水水量由主设计方和建设单位提出，设计处理污水量为480.0m3/d。

2.污水水质及排放标准备注：污水进水水质和排放标准由建设方提供（食堂排放的含油废水需经隔油处理且达标后方可进入本处理系统）五．工程规模设计处理水量为20m3/h，采用三班制运行。

六．污水处理工艺1.工艺方案的选择医院污水与生活污水的区别在于前者含有大量的病原体如病菌、病毒及寄生虫卵等，因此采用的处理方法基本上与生活污水相同，对于消毒这一环节则要严格把关。

本方案采用目前已广泛应用的接触氧化法和延长氯化消毒时间的措施来处理医院污水。

2.工艺流程（见附图）3.工艺流程说明医院污水和经过隔油处理的厨房废水（厨房隔油设备由建设方提供）混合后首先经过自动粗、细格栅去除一部分悬浮物后进入调节预曝池均衡水质水量，并进行预曝气处理；然后流入接触氧化池，污水中的有机物被好氧微生物氧化降解，出水进入沉淀池进行固液分离；经过以上处理后的污水流入消毒排放池消毒后用泵打入市政管网。

自动格栅隔除的悬浮物自动集中于垃圾框内，经过一段时间渗水且消毒后装入垃圾袋外运；沉淀池底部的污泥通过污泥提升器一部分回流至调节预曝池保证其中的MLSS浓度；剩余污泥提升至污泥消化池，经过好氧消化作用，污泥量得以减少，污泥消化池的上清液回流至调节预曝池；消化池的污泥由泵提升至污泥储存池，定期由环卫槽车运走。

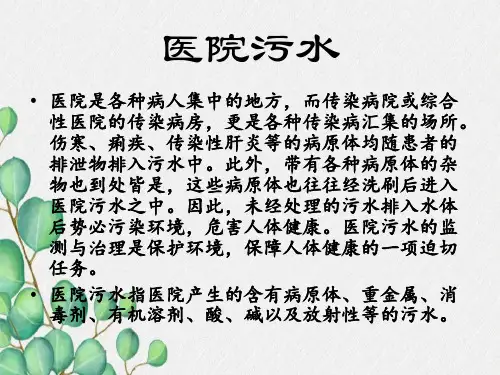

contents •医院污水处理概述•医院污水处理技术•医院污水处理设备•医院污水处理运营管理•医院污水处理效果评估与监管•医院污水处理实践案例分享目录01医院污水处理概述环境保护人类健康保障资源回收利用030201污水处理的意义和目的特点含有大量有机物、细菌、病毒等。

可能含有重金属和放射性物质。

01020304国内现状医院污水处理设施普及率逐年提高。

处理技术和管理水平不断提升。

•但部分地区仍存在设施老化、处理能力不足等问题。

发达国家医院污水处理设施完善，技术先进。

02医院污水处理技术沉淀法过滤法气浮法中和法通过向污水中投加化学药剂，调节污水pH值至中性或接近中性。

氧化还原法利用强氧化剂或还原剂与污水中的有害物质发生化学反应，使其转化为无害物质。

混凝法通过向污水中投加混凝剂，使悬浮物和胶体粒子凝聚成较大颗粒而沉淀下来。

厌氧生物处理好氧生物处理利用厌氧微生物在无氧条件下对污水中的有机物进行厌氧发酵，产生沼气等可利用资源。

生物膜法组合工艺处理技术由缺氧区和好氧区组成，通过反硝化作用和硝化作用的组合实现脱氮除磷。

在A/O工艺基础上增加厌氧区，进一步提高脱氮除磷效果。

序批式活性污泥法，通过间歇式曝气、搅拌、沉淀、排水等操作实现污水处理。

膜生物反应器技术，将生物处理与膜分离技术相结合，实现高效污水处理和回用。

A/O工艺A2/O工艺SBR工艺MBR工艺03医院污水处理设备调节池调节水质和水量，使污水均匀进入后续处理设备。

格栅去除污水中的大颗粒固体和纤维物质，保护后续处理设备。

沉砂池去除污水中的砂粒、石子等无机颗粒。

生物处理设备深度处理设备消毒设备污泥处理设备对污水处理过程中产生的污泥进行浓缩、脱水、干燥等处理，实现污泥减量化、稳定化和无害化。

设备配置应遵循技术先进、经济合理、运行可靠等原则，确保污水处理效果达标。

考虑设备的维护管理和操作便捷性，降低运行成本和人员投入。

根据医院规模、污水水质和处理要求等因素，合理选择处理工艺和设备类型。

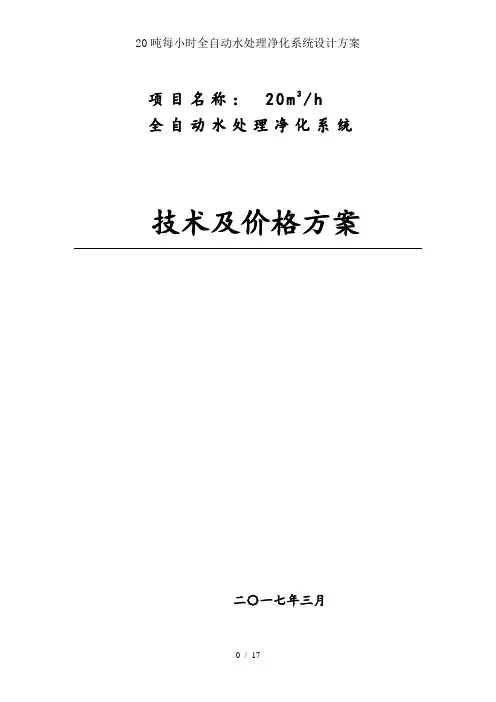

项目名称：20m3/h全自动水处理净化系统技术及价格方案二〇一七年三月目录表一、方案及企业简介二、工艺流程三、设备简介四、主要技术参数五、单台设备供货范围六、产品制造质量保证七、技术服务培训八、价格表九、附图十、企业资质十一、正在实施的和新近承接的项目情况表一、方案简介按一般要求，配置的设备处理水量相对较大，拟设备现场有电源，考虑维修换件少，只配置了搅拌絮凝加药采用电动，这款设备的优点是加药几乎不受外界影响，匀速加药；其余设备需要动力则由设备自身设计的利用水力及虹吸原理来实施完成。

因取水点到净化设备的扬程和距离不详，水泵由用户自备。

经以下工艺和配置系统对原水的处理后，水质浊度和细菌相关指标达到国家生活饮用水GB5749-2006指标。

相关指标如下：处理前（原水）指标：浊度≤3000NTU左右，短时可达5000NTU处理后（出水）指标：浊度≤1NTU，特殊情况下≤3NTU总大肠菌群MPN/100mL不得检出菌落总数CFU/mL≤100综上所述，原水由原水泵提升或通过自流到净水器，在管式混合器的进口由加药装置投加混凝剂，通过净水器的相关处理功能，处理后的清水流入清水池，同时缓释消毒机经人工调配药量后及净水器出水管同步出液，即得到混合的作用，清水和消毒液混合后的水到清水池储存30分钟后，这时的水用户就可安全放心使用。

当清水池水位到达设定高度时加药泵和停止加药，水泵停止进水。

二、工艺流程2.1、全自动一体化净水器系统配置及工艺液位控制箱原水泵管式混合器全自动一体化净水器清水池（用户自备）三、设备简介3.1一体化净水器（ZLJS-20m3/h）⑴概述：A、该净水器以其独特的结构、科学地利用水力学，采用虹吸自动反冲洗系统，实现全自动运行，无需人工操作，无需外接水源，不增加任何动力，是非常完美的节能省耗净水设备，其运行成本比压力滤器降低20～30%。

B、该净水器广泛用于地表水浑浊度的净化处理，适用于生活饮用水及工业用水的中小型水厂、工矿企业、农村村镇等。

医院20m3/h生活污水处理设计方案文件目录技术安案一、工程概况二、设计依据及原则三、工艺流程及简要说明四、主要构筑物及设备五、配套设备技术参数六、工艺物点七、运行成本分析八、执行的规范及标准九、提供的技术服务一、工程概况建设规模及形式：兵团医院定编500张床，开放420张床；污水排放量按每日（混凝土）400立方米，设计水量每小时20立方米。

从医院各部门的功能、设施和人员组成等情况可以看出医完污水比一般生活污水的排放要复杂的多。

不同部门科室排出的污水成分和水量也是各不相同。

医院污水的主要污染物是病原性微生物和有毒有害的物理化学污染物，为了保护水资源环境和人体健康，必需去除水中的物理的、化学的和生物的各种污染物，使水质得到净化，达到国家或地方的水污染物排放标准。

该医院综合污水水质大致如下：处理水量：20m3/hCOD c r：310mg/l PH：7-7.59BOD5： 170mg/l 粪大肠菌群数：110×105～236×108个/l SS： 100mg/l出水排入标准：污水处理后达到《GB8978-1996》的二级排放标准。

排放水量：20m3/hCOD c r：≤150mg/l PH：6-9BOD5：≤30mg/l 粪大肠菌群数：≤1000个/lSS：≤150mg/l 余氯：＞3mg/l二、设计依据及原则设计依据：1、根据国家GB8978-1996《污水综合排放标准》2、室外排水设计规范（GBJ14-87）3、《给水排水设计手册》GB8978-19964、《医院污水处理设计规范》CEC S07：88设计原则：提交污水处理的效果，尽量使用先进的技术行之有效的设备，保证出水水质的基础上降低运行费用，易于维护管理。

三、工艺流程及简要说明1、工艺流程医院污水处理流程示意图二氧化氯发生器↓Ca(OH)2→污泥消化池→定期外运2、工艺流程简要说明病区、生活污水、病区其它污水自流入格栅池，大颗粒可沉固体及漂浮物被拦载，出水进入水解酸化池，在厌氧微生物的作用下污水和二沉池回流污泥中的部分有机物被酸化水解并进一步截留大部分悬浮物，出水进入调节池，经调节水量、水质和预曝气后用泵提升至生物接触氧化池进行好氧生化处理，在充氧曝气和生物膜的作用下将有机物降解为二氧化碳和水，出水经二沉池泥水分离后，用二氧化氯消毒排放。
