148 第六节 蒸汽灭火系统蒸汽灭火系统用来扑灭油舱内和锅炉舱内锅炉下面燃油的火灾。

灭火用蒸汽来自主锅炉或辅锅炉的饱和蒸汽管路，蒸汽压力不大于7kgf/cm 2。

蒸汽灭火的原理是在隔舱内形成不能燃烧的空气。

为了有效地扑灭火灾，系统的流量应使隔舱充满蒸汽的时间不超过15分钟。

蒸汽灭火系统在大多数情况下是按分组形式敷设。

每个蒸汽灭火站各保护一组舱室，分组集管一般安装在锅炉舱室。

从集管到隔舱的管路一般分成二根，因为每个隔舱要求供给蒸汽的支管不少于二根。

燃油舱内蒸汽管路安装在顶板下，锅炉舱内的灭火蒸汽管直接布置在锅炉下面，灭火管上钻有喷出蒸汽的小孔。

引入燃油舱的蒸汽管直径不小于20mm ，引入锅炉舱的蒸汽管直径为25~40mm 。

根据要求15min 舱室充满蒸汽进行计算，可较精确地算出管路的直径。

蒸汽灭火系统的管子内径可按下列公式根据被保护舱室的容积来确定：支管直径 V d 88.0=（mm ） （5－24） 式中 V ——被保护舱室的容积（m 3）。

总管直径 i V d ∑=62.0（mm ） （5－25） 式中 i V ∑——全部被保护舱室的总容积（m 3）。

蒸汽灭火系统结构简单和使用方便。

但采用蒸汽灭火会损坏舱内设备和货物。

因此，虽然蒸汽灭火系统对于封闭的舱室是一种有效的灭火工具，仅限于燃油舱和锅炉舱灭火用。

蒸汽灭火的耗汽量经验估算式如下：75.0max V W =（kg/h ） （5－26） 式中 V ——最大一个货舱容积（m 3）。

灭火用蒸汽压力不低于7kgf/cm 2，如锅炉正常工作压力低于7kgf/cm 2时，即用锅炉的最高压力。

蒸汽灭火系统的特点Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

蒸汽灭火系统是以释放水蒸气进行灭火的装置或设施。

在蒸汽源十分充足的场合，即正常生产需要大量的水蒸气且着火时能提供足够的灭火用水蒸气的场所，适宜采用蒸汽灭火系统。

概述系统的特点1．优点蒸汽灭火系统具有下列优点：（1）设备简单、安装方便、使用灵活、维护容易；（2）蒸汽价格低廉，设备费及安装费均较低，是一种经济可靠的灭火系统；（3）同其他气体灭火系统相同，淹没性能好，可以扑救空间各点火灾；（4）扑救高温设备火灾时，不会引起设备热胀冷缩的应力而破坏设备。

2．限制性蒸汽灭火系统不适用于下列场合：（1）遇水蒸气发生剧烈化学反应和爆炸等事故的生产工艺装置和设备；（2）冷却作用不大，不适用于体积大、面积大的火灾；（3）蒸汽冷凝水具有腐蚀作用，不适用于扑救电气设备、精密仪表、文物档案及其他贵重物品火灾。

请在这里输入公司或组织的名字Please enter the name of the company or organization here。

蒸汽灭火系统的特点参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月蒸汽灭火系统的特点参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

蒸汽灭火系统是以释放水蒸气进行灭火的装置或设施。

在蒸汽源十分充足的场合，即正常生产需要大量的水蒸气且着火时能提供足够的灭火用水蒸气的场所，适宜采用蒸汽灭火系统。

概述系统的特点1．优点蒸汽灭火系统具有下列优点：（1）设备简单、安装方便、使用灵活、维护容易；（2）蒸汽价格低廉，设备费及安装费均较低，是一种经济可靠的灭火系统；（3）同其他气体灭火系统相同，淹没性能好，可以扑救空间各点火灾；（4）扑救高温设备火灾时，不会引起设备热胀冷缩的应力而破坏设备。

2．限制性蒸汽灭火系统不适用于下列场合：（1）遇水蒸气发生剧烈化学反应和爆炸等事故的生产工艺装置和设备；（2）冷却作用不大，不适用于体积大、面积大的火灾；（3）蒸汽冷凝水具有腐蚀作用，不适用于扑救电气设备、精密仪表、文物档案及其他贵重物品火灾。

请在此位置输入品牌名/标语/sloganPlease Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。

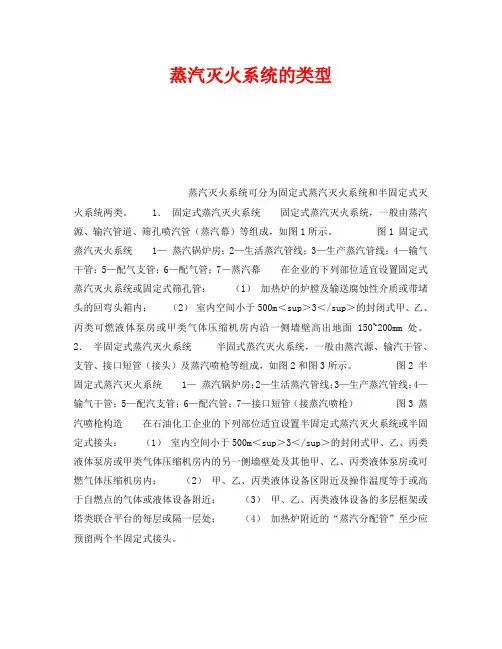

蒸汽灭火系统的类型
蒸汽灭火系统可分为固定式蒸汽灭火系统和半固定式灭火系统两类。

1．固定式蒸汽灭火系统固定式蒸汽灭火系统，一般由蒸汽源、输汽管道、筛孔喷汽管（蒸汽幕）等组成，如图1所示。

图1 固定式蒸汽灭火系统 1—蒸汽锅炉房；2—生活蒸汽管线；3—生产蒸汽管线；4—输气干管；5—配气支管；6—配气管；7—蒸汽幕在企业的下列部位适宜设置固定式蒸汽灭火系统或固定式筛孔管：（1）加热炉的炉膛及输送腐蚀性介质或带堵头的回弯头箱内；（2）室内空间小于500m＜sup＞3＜/sup＞的封闭式甲、乙、丙类可燃液体泵房或甲类气体压缩机房内沿一侧墙壁高出地面150~200mm处。

2．半固定式蒸汽灭火系统半固式蒸汽灭火系统，一般由蒸汽源、输汽干管、支管、接口短管（接头）及蒸汽喷枪等组成，如图2和图3所示。

图2 半固定式蒸汽灭火系统 1—蒸汽锅炉房；2—生活蒸汽管线；3—生产蒸汽管线；4—输气干管；5—配汽支管；6—配汽管；7—接口短管（接蒸汽喷枪）图3 蒸汽喷枪构造在石油化工企业的下列部位适宜设置半固定式蒸汽灭火系统或半固定式接头：（1）室内空间小于500m＜sup＞3＜/sup＞的封闭式甲、乙、丙类液体泵房或甲类气体压缩机房内的另一侧墙壁处及其他甲、乙、丙类液体泵房或可燃气体压缩机房内；（2）甲、乙、丙类液体设备区附近及操作温度等于或高于自燃点的气体或液体设备附近；（3）甲、乙、丙类液体设备的多层框架或塔类联合平台的每层或隔一层处；（4）加热炉附近的“蒸汽分配管”至少应预留两个半固定式接头。

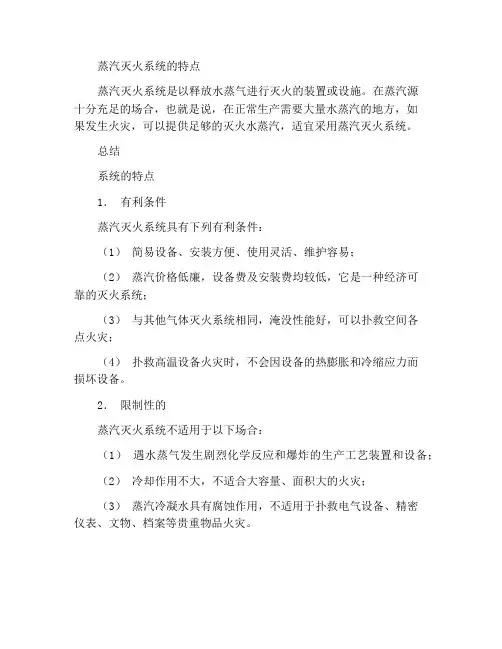

蒸汽灭火系统的特点
蒸汽灭火系统是以释放水蒸气进行灭火的装置或设施。

在蒸汽源
十分充足的场合，也就是说，在正常生产需要大量水蒸汽的地方，如
果发生火灾，可以提供足够的灭火水蒸汽，适宜采用蒸汽灭火系统。

总结
系统的特点
1．有利条件
蒸汽灭火系统具有下列有利条件：
（1）简易设备、安装方便、使用灵活、维护容易；
（2）蒸汽价格低廉，设备费及安装费均较低，它是一种经济可
靠的灭火系统；
（3）与其他气体灭火系统相同，淹没性能好，可以扑救空间各
点火灾；
（4）扑救高温设备火灾时，不会因设备的热膨胀和冷缩应力而
损坏设备。

2．限制性的
蒸汽灭火系统不适用于以下场合：
（1）遇水蒸气发生剧烈化学反应和爆炸的生产工艺装置和设备；
（2）冷却作用不大，不适合大容量、面积大的火灾；
（3）蒸汽冷凝水具有腐蚀作用，不适用于扑救电气设备、精密
仪表、文物、档案等贵重物品火灾。

气体灭火系统:1.七氟丙烷（HFC—227ea）灭火系统特点：七氟丙烷（HFC—227ea）自动灭火系统是一种高效能的灭火设备，其灭火剂HFC—ea是一种无色、无味、低毒性、绝缘性好、无二次污染的气体，对大气臭氧层的耗损潜能值（ODP）为零，是目前替代卤代烷1211、1301最理想的替代品。

2.混合气体自动灭火系统特点：混合气体灭火剂是由氮气、氩气和二氧化碳气体按一定的比例混合而成的气体，这些气体都是在大气层中自然存在的，对大气臭氧层没有损耗，也不会对地球的“温室效应”产生影响，而且混合气体无毒、无色、无味、无腐蚀性、不导电，既不支持燃烧，又不与大部分物质产生反应，是一种十分理想的环保型灭火剂3.二氧化碳自动灭火系统特点：二氧化碳灭火剂具有毒性低、不污损设备、绝缘性能好、灭火能力强等特点，是目前国内外市场上颇受欢迎的气体灭火产品，也是替代卤代烷的较理想型产品。

泡沫灭火系统是目前扑救石油、化工企业、油库、地下车库场所B类大面积液体火灾最有效的灭火系统。

完整的泡沫灭火系统由消防泵、泡沫贮罐、比例混合器、泡沫产生装置、阀门及管道、电气控制装置组成。

泡沫灭火系统按泡沫液的发泡倍数的不同分低倍数、中倍数及高倍泡沫灭火系统。

泡沫灭火系统泡包括：泡沫罐、高倍数泡沫发生器、隧道用“泡沫消火栓箱”、网形低倍泡沫喷头、筒形低倍泡沫喷头、泡沫枪、泡沫消火栓箱、低倍泡沫产生器、泡沫消火栓、等全套产品喷水灭火系统sprinkler systems由洒水喷头、报警阀组、水流报警装置（水流指示器或压力开关）等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

其中自动喷水灭火系统术语闭式系统close-type sprinkler system采用闭式洒水喷头的自动喷水灭火系统。

1 湿式系统wet pipe system准工作状态时管道内充满用于启动系统的有压水的闭式系统。

2 干式系统准工作状态时配水管道内充满用于启动系统的有压气体的闭式系统。

气体灭火系统的分类按防护对象的保护形式：全淹没系统和局部应用系统；按其安装结构形式：管网灭火系统（可分为组合分配灭火系统和单元独立灭火系统）和无管网柜式灭火装置（预制灭火系统）柜式气体灭火装置、悬挂式气体灭火装置；按使用的灭火剂分类：二氧化碳、卤代烷1211、1301、七氟丙烷、三氟甲烷、混合气体IG541、SDE、气熔胶等。

按储存压力可分为：高压灭火系统和低压灭火系统。

高压（常温）5.17MPa，低压（-20~-18）2.07MPa按加压方式分类1．自压式气体灭火系统2．内储压式气体灭火系统3．外储压式气体灭火系统系统灭火机理二氧化碳灭火作用主要在于窒息，其次是冷却；二氧化碳的物态为气相，当贮存于密封高压气瓶中，低于临界温度31.4℃时是以气、液两相共存的。

七氟丙烷灭火系统七氟丙烷灭火主要是由于它的去除热量的速度快，其次是灭火剂分散和消耗氧气，以及化学抑制作用。

七氟丙烷灭火剂为洁净药剂，释放后不含有粒子或油状的残余物，且不会污染环境和被保护的精密设备。

在一定压力下呈液态贮存。

IG-541混合气体灭火剂是由氮气、二氧化碳气体和氩气按一定比例混合而成的气体, IG-541混合气体灭火属于物理灭火方式，以环保的角度来看，是一种较为理想的灭火剂。

灭火设计浓度不大于 43%时，该系统对人体是无害的。

高压二氧化碳灭火系统、内储压式七氟丙烷灭火系统由灭火剂瓶组、驱动气体瓶组（可选）、单向阀、选择阀、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

外储压式七氟丙烷灭火系统由灭火剂瓶组、加压气体瓶组、驱动气体瓶组（可选）、单项阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。

惰性气体灭火系统由灭火剂瓶组、驱动气体瓶组（可选）、单项阀、选择阀、减压装置、驱动装置、集流管、连接管、喷头、信号反馈装置、安全泄放装置、控制盘、检漏装置、管道管件及吊钩支架等组成。
