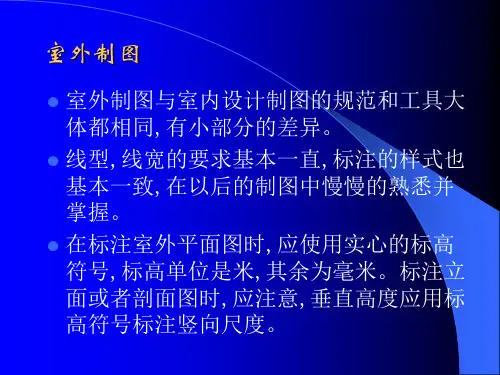

室外制图
室外制图与室内设计制图的规范和工具大体都相同,有小部分的差异。 线型,线宽的要求基本一直,标注的样式也基本一致,在以后的制图中慢慢的熟悉并掌握。 在标注室外平面图时,应使用实心的标高符号,标高单位是米,其余为毫米。标注立面或者剖面图时,应注意,垂直高度应用标高符号标注竖向尺度。
字体以长仿宋字为主,字体的大小视具体情况而定。 指北针必不可少,在室外设计平面图中应加上风向频率图,通常可以将指北针和风向频率图放在一起,简称为风玫瑰图。风玫瑰图主要指示当地的主导风向。 室外图例在以后制图中可 以慢慢熟悉,要认识植物 和各种材料的图例。
针叶树
针叶树
阔叶树
阔叶树
阔叶树
落叶树
常绿树
树冠轮廓的形状
树干
树的立面画法
针叶树
灌的透视
在园林景观设计中,等高线是必不可少的表现地形变化的要素,也是在地形设计中最主要的一个要素。同学们应该学会看等高线表示的地形图。 在园林设计中常要计算坡度以符合排水的需要。坡度用i=2表示,代表坡度为2%。 坡度的计算方法为垂直高 差除以水平距离。实际就 是夹角的正切值。要了解 什么是高程,包括绝对和相 对高程。
平涂法
假山置石的立面
返回
美国波特兰大市拉夫乔伊广场平面图
广场实景
返回
最终的设计
某地某时的太阳高度角(α)=90°-(当地纬度-太阳直射点纬度)。(注:北纬为正,南纬为负)
日照条件: 根据不同地区、不同时期太阳高度角分析,确定阴坡、阳坡及建筑物周围日照情况。 为种植设计、儿童游戏场位置选定的依据。
水体表达图例:平面图在靠近岸线的水面中,依岸线的曲折作二三根曲线表示------等深线法
