建筑给排水施工技术规范(图文)

给排水管道安装施工技术规范1、施工准备1.1 给水排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

1.2 给水排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：1.2.1 现场地形，地貌、建筑物、各种管线和其他设施的情况；1.2.2 工程地质和水文地质资料；1.2.3 气象资料；1.2.4 工程用地、交通运输及排水条件；1.2.5 施工供水、供电条件；1.2.6 工程材料、施工机械供应条件；1.2.7 在地表水水体中或岸边施工时，尚应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；1.3结合工程特点和现场条件的其他情况和资料。

1.4给水排水管道工程施工前应编制施工组织设计。

施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应，保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，应分别编制施工设计。

1.5施工前测量应符合下列规定1.5.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩；1.5.2 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

开槽铺设管道的沿线临时水准点，每200m不宜少于1个；1.5.3 临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；1.5.4 已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。

1.5.5 施工测量的允许偏差，应符合表1的规定。

表1 施工测量允许偏差注：1.L为水准测侧闭合路线的长度(km)；2. n为水准或导线测量的测站数。

2、沟槽开挖与回填2.1 施工排水2.1.1施工排水应编制施工设计，并应包括以下主要内容：1）排水量的计算；2）排水方法的选定；3）排水系统的平面和竖向布置，观测系统的平面布置以及抽水机械的选型和数量；4）排水井的构造，井点系统的组合与构造，排放管渠的构造、断而和坡度；5）电渗排水所采用的设施及电极。

GB50268-2008《给排水管道工程施工及验收规范》3基本规定3.1施工基本规定3.1.1 从事给排水管道工程的施工单位应具备相应的施工资质，施工人员应具备相应的资格。

给排水管道工程施工和质量管理应具有相应的施工技术标准。

3.1.2 施工单位应建立、健全施工技术、质量、安全生产等管理体系，制订各项施工管理规定，并贯彻执行。

3.1.3 施工单位应按照合同文件、设计文件和有关规范、标准要求，根据建设单位提供的施工界域内地下管线等构(建)筑物资料、工程水文地质资料，组织有关施工技术管理人员深入沿线调查，掌握现场实际情况，做好施工准备工作。

3.1.4 施工单位应熟悉和审查施工图纸，掌握设计意图与要求实行自审、会审(交底)和签证制度；发现施工图有疑问、差错时，应及时提出意见和建议；如需变更设计，应按照相应程序报审，经相关单位签证认定后实施。

3.1.5 施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分别编制专项施工方案。

施工组织设计、专项施工方案必须按规定程序审批后执行，有变更时要办理变更审批。

3.1.6 施工临时设施应根据工程特点合理设置，并有总体布置方案。

对不宜间断施工的项目，应有备用动力和设备。

3.1.7 施工测量应实行施工单位复核制、监理单位复测制，填写相关记录，并符合下列规定：1 施工前，建设单位应组织有关单位进行现场交桩，施工单位对所交桩进行复核测量；原测桩有遗失或变位时，应及时补钉桩校正，并应经相应的技术质量管理部门和人员认定；2 临时水准点和管道轴线控制桩的设置应便于观测、不易被扰动且必须牢固，并应采取保护措4GB50268-2008《给排水管道工程施工及验收规范》给水排水管道工程施工及验收规范GB50268-2008施；开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3 临时水准点、管道轴线控制桩、高程桩，必须经过复核方可使用，并应经常校核；4 不开槽施工管道，沉管、桥管等工程的临时水准点、管道轴线控制桩，应根据施工方案进行设置，并及时校核；5 对既有管道、构(建)筑物与拟建工程衔接的平面位置和高程，开工前必须校测。

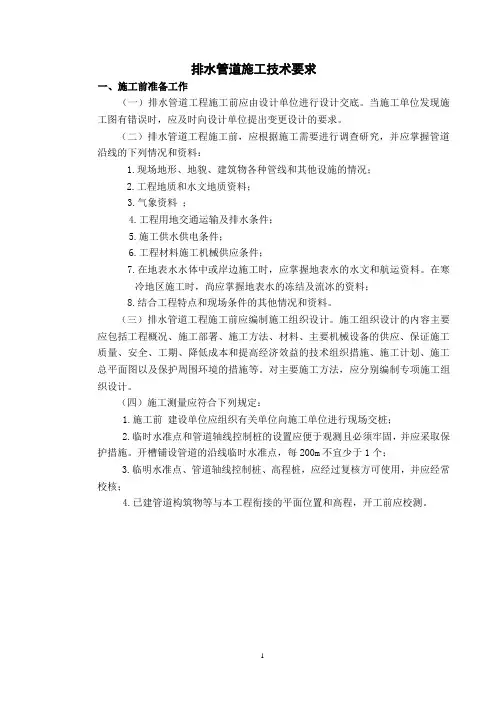

排水管道施工技术要求一、施工前准备工作（一）排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

（二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：1.现场地形、地貌、建筑物各种管线和其他设施的情况；2.工程地质和水文地质资料；3.气象资料；4.工程用地交通运输及排水条件；5.施工供水供电条件；6.工程材料施工机械供应条件；7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；8.结合工程特点和现场条件的其他情况和资料。

（三）排水管道工程施工前应编制施工组织设计。

施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，应分别编制专项施工组织设计。

（四）施工测量应符合下列规定：1.施工前建设单位应组织有关单位向施工单位进行现场交桩；2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；4.已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。

二、给排水管道安装施工工艺流程图：三、给排水管道安装施工的方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。

给排水管道安装施工技术规范1、施工准备1.1 给水排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

1.2 给水排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：1.2.1 现场地形，地貌、建筑物、各种管线和其他设施的情况；1.2.2 工程地质和水文地质资料；1.2.3 气象资料；1.2.4 工程用地、交通运输及排水条件；1.2.5 施工供水、供电条件；1.2.6 工程材料、施工机械供应条件；1.2.7 在地表水水体中或岸边施工时，尚应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；1.3结合工程特点和现场条件的其他情况和资料。

1.4给水排水管道工程施工前应编制施工组织设计。

施工组织设计的内容，主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应，保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，应分别编制施工设计。

1.5施工前测量应符合下列规定1.5.1 施工前，建设单位应组织有关单位向施工单位进行现场交桩；1.5.2 临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

开槽铺设管道的沿线临时水准点，每200m不宜少于1个；1.5.3 临时水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；1.5.4 已建管道、构筑物等与本工程衔接的平面位置和高程，开工前应校测。

1.5.5 施工测量的允许偏差，应符合表1的规定。

表1 施工测量允许偏差注：1.L为水准测侧闭合路线的长度(km)；2. n为水准或导线测量的测站数。

2、沟槽开挖与回填2.1 施工排水2.1.1施工排水应编制施工设计，并应包括以下主要内容：1）排水量的计算；2）排水方法的选定；3）排水系统的平面和竖向布置，观测系统的平面布置以及抽水机械的选型和数量；4）排水井的构造，井点系统的组合与构造，排放管渠的构造、断而和坡度；5）电渗排水所采用的设施及电极。

《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)目录1 总则--------------------------------------------------------12 术语--------------------------------------------------------23 基本规定----------------------------------------------------53.1 质量管理----------------------------------------------53.2 材料设备管理------------------------------------------53.3 施工过程质量控制--------------------------------------64 室内给水系统安装-------------------------------------------104.1 一般规定---------------------------------------------104.2 给水管道及配件安装-----------------------------------114.3 室内消火栓系统安装-----------------------------------134.4 给水设备安装-----------------------------------------135、室内排水系统安装------------------------------------------165.1 一般规定---------------------------------------------165.2 排水管道及配件安装-----------------------------------165.3 雨水管道及配件安装-----------------------------------206、室内热水供应系统安装--------------------------------------236.1 一般规定---------------------------------------------236.2 管道及配件安装---------------------------------------236.3 辅助设备安装-----------------------------------------247、卫生器具安装----------------------------------------------277.1 一般规定---------------------------------------------277.2 卫生器具安装-----------------------------------------297.3 卫生器具给水配件安装---------------------------------307.4 卫生器具排水管道安装---------------------------------318、室内采暖系统安装------------------------------------------338.1 一般规定---------------------------------------------338.2 管道及配件安装---------------------------------------338.3 辅助设备及散热器安装---------------------------------368.4 金属辐射采暖系统安装---------------------------------388.5 低温热水地板辐射采暖系统安装-------------------------388.6 系统水压试验及调试-----------------------------------399、室外给水管网安装------------------------------------------419.1 一般规定---------------------------------------------419.2 给水管道安装-----------------------------------------419.3 消防水泵接合器及室外消火栓安装-----------------------459.4 管沟及井室-------------------------------------------4610、室外排水管网安装-----------------------------------------4810.1 一般规定--------------------------------------------4810.2 排水管道安装----------------------------------------4810.3 排水管沟及井池--------------------------------------5011、室外供热管网安装-----------------------------------------5111.1 一般规定--------------------------------------------5111.2 管道及配件安装-------------------------------------5111.3 系统水压试验及调试---------------------------------5412、建筑中水系统及游泳池水系统------------------------------5512.1 一般规定-------------------------------------------5512.2 建筑中水系统管道及辅助设备安装---------------------5512.3 游泳池水系统安装-----------------------------------5613、供热锅炉及辅助设备安装----------------------------------5813.1 一般规定-------------------------------------------5813.2 锅炉安装-------------------------------------------5813.3 辅助设备及管道安装---------------------------------6313.4 安全附件安装---------------------------------------6613.5 烘炉、煮炉和试运行---------------------------------6913.6 换热站安装-----------------------------------------7014、分部（子分部）工程质量验收------------------------------71附录A 建筑给水排水及采暖工程分部、分项工程划分---------73 附录B 检验批质量验收-----------------------------------74 附录C 分项工程质量验收---------------------------------75 附录D 子分部工程质量验收-------------------------------76 附录E 建筑给水排水及采暖（分部）工程质量验收-----------77 附录F 本规范用词说明-----------------------------------78中华人民共和国国家标准建筑给水排水及采暖工程施工质量验收规范Code for acceptance of construction quality of Water supply drainage and heating worksGB50242-2002主编部门：辽宁省建设厅批准部门：中华人民共和国建设部施行日期：2002年4月1日中国建筑工业出版社2002 北京关于发布国家标准《建筑给水排水有采暖工程施工质量验收规范》的通知建标[2002]62号根据建设部《关于印发<一九九五至一九九六年工程建设国家标准制定修订计划>的通知》（建标[1996]4号）的要求，辽宁省建设厅会同有关部门共同修订了《建筑给水排水及采暖工程施工质量验收规范》。

建筑工程给排水安装施工技术发布时间：2022-08-31T01:28:03.741Z 来源：《建筑设计管理》2022年8期作者：孙海兵[导读] :在建筑给排水工程项目中，给排水安装水平高低直接影响到建筑给排水系统的运行质量。

孙海兵43012419690701****摘要:在建筑给排水工程项目中，给排水安装水平高低直接影响到建筑给排水系统的运行质量。

所以为了能够提高建筑工程给排水的运行能力，文章结合实际在阐述给排水安装施工要求的同时，对给排水安装技术的工艺要点进行综合探讨，对提高建筑工程对排水安装施工质量的方法进行详细分析，希望给同类工程提供一定的帮助。

关键词：建筑工程；给排水；安装技术；分析1建筑工程给排水安装要求1.1施工依据建筑工程给排水安装施工要根据我国国家标准和规范要求进行，严格执行设计方案和技术，切实删现场管理和控制措施，保证给排水施工效果满足要求。

1.2安装准备设备型号选择及主要材料的确定都要符合合同标准的要求，进入现场的各种材料需要经过技术人员、监理人员、质检人员的共同检查和验收。

验收依据是标准、设计图纸以及材料供应单据。

验收过程中，根据企业的质量管理体系标准做好记录。

产品应有合格证及材料质量证明文件，验收完毕后，上报监理单位复审，合格后才能投入使用。

组建高水平施工团队，各级人员经过培训上岗，满足工作需要。

做好技术准备工作，按照设计方案及技术标准进行技术交底，明确施工技术和施工标准，各个专业的施工都有现场指导人员，确保项目施工有序进行，各项给排水安装施工都能够顺利开展。

1.3做好施工进度计划的制订和实施明确施工工艺，确定施工工序安排，保证给排水施工项目的工期和质量达标。

第一，室内给排水管道安装环节，保持和土建结构施工达到协调性要求。

土建施工阶段，根据给排水专业设计方案要求预留孔洞，并且做好保护工作，配合技术人员进行管道预埋。

第二，结合土建、装修等施工的进度要求，合理安排给排水结构的施工，让项目顺利进行，提高施工速度。

给水排水管道工程施工及验收规范GB50268--20082008—10—15发布，2009—05—01实施。

发布公告：其中，第1.03、3.1.9、3.1.15、3.2.8、9.1.10、9.1.11条为强制性条文，必须严格执行。

原《给水排水管道工程施工及验收规范》GB50268—97和《市政排水管渠工程质量检验评定标准》CJJ3—90同时作废。

目次1 总则2 术语3 基本规定3.1 施工基本规定3.2 质量评定基本规定4 土石方与地基处理4.1 一般规定4.2 施工降排水4.3 沟槽开挖与支护4.4 地基处理4.5 沟槽回填4.6 质量验收标准5 开槽施工管道主体结构5.1 一般规定5.2 管道基础5.3 钢管安装5.4 钢管内外防腐5.5 球墨铸铁管安装5.6 钢筋混凝土管及预（自）应力混凝土管安装5.7 预应力钢筒混凝土管安装5.8 玻璃钢管安装5.9 硬聚氯乙烯管、聚乙烯管及其复合管安装5.10 质量验收标准6 不开槽施工管道主体结构6.1 一般规定6.2 工作井6.3 顶管6.4 质构6.5 浅埋暗挖6.6 定向钻及夯管6.7 质量验收标准7 沉管和桥管施工主体结构7.1 一般规定7.2 沉管7.3 桥管7.4 质量验收标准8 管道附属构筑物8.1 一般规定8.2 井室8.3 支墩8.4 雨水口8.5 质量验收标准9 管道功能性试验9.1 一般规定9.2 压力管道水压试验9.3 无压管道的闭水试验9.4 无压管道的闭气试验9.5 给水管道冲洗与消毒附录 A 给排水管道工程分项、分部、单位工程划分附录 B 分项、分部、单位工程质量验收记录附录 C 注水法试验附录 D 闭水法试验附录 E 闭气法试验附录 F 混凝土结构无压管道渗水量测与评定方法附录 G 钢筋混凝土结构外观质量缺陷评定方法附录 H 取氨酯（PU）涂层本规范用用词说明附：条文说明1 总则1.0.1 为加强给水、排水（以下简称给排水）管道工程施工管理，规范施工技术，统一施工质量检验、验收标准，确保工程质量，制定本规范。

1.1.1材料、设备进场检查要点1.1.1.1材料要求总则暖卫设备、钢材、管材、管件及附属制品等必须符合国家或部颁标准，并按有关规定具有产品出厂合格证明、复试检测报告、产品质量认证或生产许可证。

1.1.1.2材料要求细则1 镀锌钢管：外观检查镀锌层良好、无锈蚀、无毛刺，壁厚均匀符合要求，端口无飞边。

管件无偏扣、乱扣、丝扣不全或角度不准等现象。

2 焊接钢管及无缝钢管：壁厚均匀、无锈蚀、无飞刺、符合要求，端口无飞边。

3 铸铁管：目测顺直，壁厚均匀符合要求，内外光滑、无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞刺和疙瘩。

4 阀门：规格型号和适用温度、压力要求符合设计要求，铸造规矩，无毛刺、裂纹，操作灵活。

5 设备应具有出厂合格证和质量证明书，并应符合设计要求或地方有关规定。

进场时应做验收和按规定复验。

①材料和设备在进厂时必须有产品合格证。

①材料进场检验报告，应有上级检验部门的签字和盖章。

②进口设备要有商检证明，及中文质量证明等。

1.1.2.1给水、热水、排水（U-P VC管）、采暖、空调、消防及喷洒系统管道穿楼面、屋面及墙体均需设置套管。

1.1.2.2穿墙、楼板套管一般采用普通套管即铁皮套管和钢套管以及塑料套管，如设计无规定，宜优先选用钢套管。

1.1.2.3穿墙套管应保证两端与墙面平齐，穿楼板套管应使下部与楼板平齐，上部有防水要求的房间及厨房中的套管应高出地面50mm，其它房间应为20mm，套管环缝应均匀，用油麻填塞，外部用腻子或密封胶封堵；当管道穿越防火分区时，套管的环缝应该用防火胶泥等防火材料进行有效封堵。

1.1.2.4钢套管内外表面及两端口需做防腐处理，断口平整。

1.1.2.5镀锌铁皮套管要卷制规整，采用咬口连接，严禁采用非咬口、搭捆在穿管表面。

否则将失去套管的作用，使维修换管时困难，且受温度作用时，限制了自由伸缩，导致管道额外受力，甚至将墙面抹灰层拉裂。

1.1.2.6预埋套管不得与结构钢筋焊在一起，应用附加钢筋固定，确保普通套管与墙体宽度一致，通风及柔性防水套管符合设计及规范要求。

排水管道施工技术要求一、施工前准备工作（一）排水管道工程施工前应由设计单位进行设计交底。

当施工单位发现施工图有错误时，应及时向设计单位提出变更设计的要求。

（二）排水管道工程施工前，应根据施工需要进行调查研究，并应掌握管道沿线的下列情况和资料：1.现场地形、地貌、建筑物各种管线和其他设施的情况；2.工程地质和水文地质资料；3.气象资料；4.工程用地交通运输及排水条件；5.施工供水供电条件；6.工程材料施工机械供应条件；7.在地表水水体中或岸边施工时，应掌握地表水的水文和航运资料。

在寒冷地区施工时，尚应掌握地表水的冻结及流冰的资料；8.结合工程特点和现场条件的其他情况和资料。

（三）排水管道工程施工前应编制施工组织设计。

施工组织设计的内容主要应包括工程概况、施工部署、施工方法、材料、主要机械设备的供应、保证施工质量、安全、工期、降低成本和提高经济效益的技术组织措施、施工计划、施工总平面图以及保护周围环境的措施等。

对主要施工方法，应分别编制专项施工组织设计。

（四）施工测量应符合下列规定：1.施工前建设单位应组织有关单位向施工单位进行现场交桩；2.临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并应采取保护措施。

开槽铺设管道的沿线临时水准点，每200m不宜少于1个；3.临明水准点、管道轴线控制桩、高程桩，应经过复核方可使用，并应经常校核；4.已建管道构筑物等与本工程衔接的平面位置和高程，开工前应校测。

二、给排水管道安装施工工艺流程图：三、给排水管道安装施工的方法及要求：（一）沟槽开挖、支撑与回填的施工方法及要求1 沟槽开挖1.1放线：根据工管部门技术交底的管道管沟开挖宽度，在测量人员测放的管沟中线两侧测放开挖边线，并用白灰作出标识；1.2设置高程及中线控制点：在管线的拐点处、以及直线段每5-10米（压力管道不大于15米），作一高程及中线控制桩。

1.2.1控制桩可用方木制作，截面宜为4*4cm，长50cm，打入土层后，地面露出长度为10-15cm。
