霍尼韦尔 VISTA120编程手册和故障解答

霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。

·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。

·增加了和PASSPOINT门禁系统的互动功能。

·支持自驱动警号。

·支持最终触发布防。

·系统布防时可选下载限制。

·防区9可用于电话线监测处理。

·可选择布撤防期间键盘的不同显示。

·对于序列号式总线设备支8倍的数据处理速度。

·防区列表数量从8个扩展到15个。

·可选择每个子系统可以被旁路的防区数量。

基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。

新版-VISTA120简易操作手册VISTA—120简易编程操作手册防区编程一、设置6139编程键盘地址为01开机同时按1 3键5秒，键盘显示Addr=31或Addr=xx，输入01按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址为00时，完成编程后可能会出现键盘不能操作，6148键盘不能编程二、设置每个防区按防区接入类型区分共有6种：电路板上接线（Hardwire）001—009防区可以使用，编号01；受监控无线（RF Xmitter）编号03；不受监控无线（Unsupevsd）编号04；无线按钮类型（Button RF）编号05；序号式总线（Serial Poll）使用4193SN和4293SN，编号06；双向开关式总线（Dip SW Poll）使用4208U 编号07；（一）设置电路板上接线（Hardwire）防区，以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 （4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG1=TES 0=NO按1进入防区编程键盘显示SET TO CONFIRM?1=YES 0=NO输入1，按*键盘显示ENTER ZONE NO.000=QUIT 001输入01（以001防区为例），按*键盘显示001 ZT P RC IN ：L09 1 ———目前显示的是001防区的信息，按*键盘显示001ZONE RESPONSEFire 09目前001防区为火警防区，请根据具体情况输入防区类型的编号编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

霍尼韦尔honeywell VISTA120中文说明书1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。

·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。

·增加了和PASSPOINT门禁系统的互动功能。

·支持自驱动警号。

·支持最终触发布防。

·系统布防时可选下载限制。

·防区9可用于电话线监测处理。

·可选择布撤防期间键盘的不同显示。

·对于序列号式总线设备支8倍的数据处理速度。

·防区列表数量从8个扩展到15个。

·可选择每个子系统可以被旁路的防区数量。

基础接线防区•防区2-8可选末端电阻监测，支持NO或NC探测器•可以划分到任一子系统•防区1可以支持最多16个烟感探测器•防区1-8都可以使用4线烟感探测器•防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：•必须使用总线模块（RPM）•受主机监视•可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：•发射器发送安全信号供主机监视•可以监测发射器的电池状态•可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：•与键盘接在同一接线柱•每个设备一个唯一的地址•在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统•获得系统状态信息•布撤防系统•控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机•其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防•主控子系统9可以通过一只键盘察看所有子系统状态•每个键盘可以指定给任意子系统•继电器也可以划分到子系统中•特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。

VISTA120/128/250/250BPT主机防区编程(快速编程部分)1, 4140 8000 进入编程，键盘显示：Program Mode*Fill # View -002, 输入*93，键盘显示：ZONE PROG . ?1=YES 0=NO3，输入“0”，键盘显示：EXPERT MODE ?1=YES 0=NO4，输入“1”，键盘显示：Set to confirm ?1=YES 0=NO5，输入“1”，键盘显示：ZN ZT P RC INL001 09 1 10 001ZN 代表防区号，ZT代表防区类型，P代表分区，INL代表输入类型此时光标会在防区号的第一位“0”上面闪烁6，输入防区号，比如从10防区开始编程，则输入“0 1 0”显示：ZN ZT P RC INL010 00 1 20 0017，此时光标在010 的第一位0上闪烁，输入“*”，光标移到ZT下面00上面，然后输入防区类型，常用的防区类型是即时防区（03）和24小时防区“07”，这里以即时防区为例，输入“03”，键盘显示：ZN ZT P RC INL010 03 1 10 0018，此时光标在“P”下面的1上闪烁，这里代表的是分区的意思，就是说10防区在第一分区里，如果主机划分过子系统，这里需要根据实际情况填写对应的分区号，这里暂时不提，就以一个分区为例，输入“*”“*”（两次*号），光标会移到最右边的001上并在第一位的0上闪烁，这里需要输入的是输入类型，一般是总线输入，总线输入为06，这里输入“0 6 ”（注意是两位数，不要理会001的三位数），输入完之后，键盘显示：ZN ZT P RC INL010 03 1 10 SL19，继续输入“*”“*”“*”（三次*号，120主机为两次），键盘显示：010 Input S/N : LA×××-××××：110，这里就需要输入地址码了，比如地址码为001 5801，直接输入数字即可，输入“0”“0”“1”“5”“8”“0”“1”，注意，输入地址码的时候不可操作过快，尽量输完一个数字，等这个数字显示出来以后再输入下个数字。

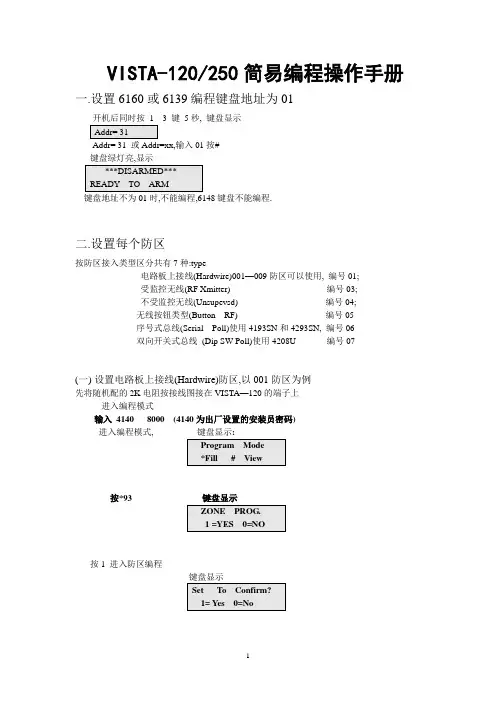

VISTA-120/250简易编程操作手册一.设置6160或6139编程键盘地址为013 键5秒, 键盘显示输入01按#键盘绿灯亮,显示键盘不能编程.二.设置每个防区按防区接入类型区分共有7种:type电路板上接线(Hardwire)001—009防区可以使用, 编号01;受监控无线(RF Xmitter) 编号03;不受监控无线(Unsupevsd) 编号04;无线按钮类型(Button RF) 编号05序号式总线(Serial Poll)使用4193SN和4293SN, 编号06双向开关式总线(Dip SW Poll)使用4208U 编号07(一)设置电路板上接线(Hardwire)防区,以001防区为例先将随机配的2K电阻按接线图接在VISTA—120的端子上进入编程模式输入4140 8000 (4140为出厂设置的安装员密码)进入编程模式,按*93按1 进入防区编程按0 键盘显示输入001 (以001防区为例),按*目前显示的是001防区的信息,按＊目前001防区为火警防区,请输入防区类型的编号编号01---出入口防区1型,布防时有延时,进入时有延时, 延时时间由*09和*10设定;编号02---出入口防区2型,布防时有延时,进入时有延时, 延时时间由*11和*12设定;编号03---周边防区,布防时有效,撤防时无效;编号04---内部防区, 留守布防时无效,外出布防时有效,撤防时无效;编号06---24小时无声防区;编号07---24小时有声防区;编号09---火警防区;编号00---无用防区.其他防区类型的编号请参照英文手册.输入0301防区被设定为设定周边防区按*键盘显示:001按*键盘显示:此项设定001防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按*键盘显示:此项设定001防区的接入类型, 请输入防区接入类型（不同于防区类型）的编号:按* 键盘显示:目前显示的是001防区的信息,（防区类型03，分区1，接入类型：硬件，）按* 键盘显示输入下一个防区的信息, 如果不输入下一个防区的信息, (002--009防区不用时应将防区类型输入为00)输入000 *返回输入１返回输入*99 返回键盘绿灯亮, 显示主机开始自检,约两分钟后, 键盘绿灯亮的情况下,可以布防,试验001防区输入4140 2 进入外出延时布防,键盘蜂鸣器响,将联接001防区的2K电阻拆下,主机将报警, 键盘显示: ALARM 001 表示001防区报警.输入4140 1 4140 1,主机将停止报警, 将联接001防区的2K电阻重新接好, 001防区试验完成.(二)设置使用 序号式总线(使用4193SN 和4293SN)联接的防区1.使用4193SN 双回路总线编址器时(以010,011防区为例):将4193SN 的红线接入VISTA 120接线端子的24,黑线接入VISTA 120接线端子的 25, 另外三根线(黑,黄,绿)接在一起,白线不用.输入 4140 8000 进入编程模式按*93按1 进入防区编程按0 键盘显示输入 010 (以010防区为例) 键盘显示目前显示的是010防区的信息 按 ＊键盘显示根据用户需要输入防区类型,现以周边防区(03)为例 输入03 *按* 键盘显示:010 防区所属第一子系统,按*此项设定010防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按* * * 键盘显示:此项设定010防区的接入类型, 06表示序号式总线(使用4193SN和4293SN)请输入防区接入类型的编号06 * : 键盘显示:按* 键盘显示:按* 键盘显示:按* 键盘显示:输入010防区占用此4193SN的回路的序号, 4193SN有两个回路,黄—黑为第一回路, 绿—黑为第二回路.按* 默认第一回路键盘显示:输入1 键盘显示:从4193SN线接在一起的三根线中抽出黄线, VISTA 120会自动读出这个4193SN的地址码并显示在键盘上, 这个地址码与4193SN上粘贴的数码一致.按* 键盘显示:010防区设置完成,以后通过上面编号的地址码联接的探测器既定义为010防区.目前显示的是010防区的信息,按* 键盘显示输入下一个防区的信息,输入011输入011 (以011防区为例)键盘显示目前显示的是011防区的信息按＊键盘显示根据用户需要输入防区类型,现以周边防区(03)为例输入03 * 键盘显示按* 键盘显示:011 防区所属第一子系统,按* 键盘显示:此项设定011防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按* * * 键盘显示:此项设定011防区的接入类型, 064293SN)请输入防区接入类型的编号06: 键盘显示:按* 键盘显示:不能选1,否则防区不报警.按* 键盘显示:按* 键盘显示:输入011防区占用此4193SN,011防区占用LOOP２输入２按* 键盘显示:输入 1从4193SN线接在一起的三根线中抽出绿线, VISTA 120会自动读出这个4193SN的地址码并显示在键盘上, 这个地址码与4193SN上粘贴的数码一致.按* 键盘显示01１防区设置完成,以后通过上面编号的地址码联接的探测器既定义为01１防区.按*输入１返回键盘显示:2. 使用4293SN单回路总线编址器的防区编程同4193SN类似,只用LOOP 1,不能用LOOP 2（３）使用4208SN一个4208SN相当于8个单防区模块(4293SN),一个防区一个续列号,建议先在控制室完成编程后再安装到现场.将4208SN的盖打开，按说明书提示设置ＤＩＰ开关．１――ＯＦＦ设置响应时间为快速；２-7设置此4208SN连接的８个防区占用的续列号,使用多个4208SN时, ２-7设置必须有差别.建议说明书给的顺序设置ＤＩＰ开关第一块4208SN按以下设置ＤＩＰ开关:２―7都为ＯＮ，8----ON(防拆无效),安装调试完成后再改成OFF随机配置10K防区线末电阻按图接到防区端子上,TB2端子的1接120主板的24,2接25, 3接6(键盘的红线), 4接7(键盘的黑线).接通电源,输入4140 8000 进入编程模式, 键盘显示:按*93按1 进入防区编程按0 键盘显示输入010 (以010防区为例)*目前显示的是010防区的信息,按＊键盘显示输入03 * 键盘显示:10防区被设定为设定周边防区按*010 防区所属第一子系统,按*此项设定001防区通讯码,1st 11向第一报警中心发送报警信息2nd 11向第二报警中心发送报警信息按* * *此项设定010防区的接入类型, 请输入防区接入类型的编号06按* 键盘显示:按*按* 键盘显示:按* 键盘显示:输入1 键盘显示:拆开4208SN的第一个(A)电阻, A XXX-XXXX变成数字,按* 键盘显示:将拆开4208SN的第一个(A)按* 键盘显示:参照010防区的设置继续设置下面的防区.三.安装和使用4100SM串口模口1.安装接线VISTA—120接线端子6 (+12V)----------------- 4100SM接线端子8VISTA—120接线端子7---------------------------4100SM接线端子7VISTA—120的J8口7(棕色线)-------------------- 4100SM接线端子6VISTA—120的J8口1(紫色线)---------------------4100SM接线端子12.设置4100SM串口模口的波特率为120041408000*94*70 111111*71 1*72 1*73 0*99*99四. 设置甲级用户密码甲级用户密码可以布防,撤防和旁路,不能编程, 密码为四位数,现以5168为例输入4140 8002 5168输入3(3为甲级用户密码)输入0 (0 不向报警中心发报告,1向报警中心发报告)按*五.修改安装员密码安装员密码是最高级的密码,出厂设置为4140 , 现以0414为例41408000* 00 0414*99六.系统日常操作1.外出布防绿灯(READY)亮表示所有防区未被触发,可以外出布防,输入甲级用户密码 2红灯(ARMEO)亮, 表示系统外出布防2.撤防系统在布防期间没有报警, 输入甲级用户密码1, 系统撤防,系统在布防期间发生报警, 输入甲级用户密码 1 两遍,3.旁路防区后布防报警系统有时不需要对所有防区布防,这时需要对不设防的防区旁路,对其他防区布防,输入甲级用户密码 6 XXX(防区号) XXX (防区号) …….甲级用户密码 2报警系统有防区未准备(NOT ＲＥＡＤＹ)时，可以旁路未准备的防区，对其他防区布防,输入甲级用户密码 6 ＃甲级用户密码 2撤防后原来的旁路无效．４．快速布防预先在编程中设置快速布防有效，输入４１４０８０００＊２９１＊９９以后操作外出布防时输入＃２５．响铃模式密码＋９进入响铃模式后，每触发一次防区,键盘响一声,退出响铃模式: 密码＋９七.排错指南1键盘无反应检查键盘联线,设置键盘地址为00.2.键盘显示LOS BAT原因:主机未接电池3.键盘显示LOS AC原因:主机交流电故障4.键盘显示: CHECK XXX 键盘嘀嘀响检测XXX防区,一般是总线防区或无线防区, 原因是主机无法检测到XXX防区4.键盘显示: CHECK 997 键盘嘀嘀响总线故障, 主机无法检测到总线防区, 总线断路,短路,过长,编码器电流过大都有可能出现此故障.6.键盘嘀嘀响启动响铃模式, 输入密码＋９退出响铃模式7.无法撤防密码 1 为撤防命令,有报警情况要操作两边,按错密码无法撤防,按错20个键,键盘被锁柱,这是对用户的保护,防止坏人反复试验撤防,使报警系统失效.报警事件很少发生,当主机同时接到大量报警信号这种不正常情况时也会使撤防操作无效.出现无法撤防的情况,关电源,拔掉电池联线后重新通电.8.无法编程安装员密码错误,开机后同时按* # 键可直接进入编程,按*00 XXXX重新输入密码.9.恢复出厂设置4140 8000* 971*99八.设置时钟1. 4140 #63按* 光标前进, 按#光标后退, 光标到相应位置用数字键修改.九.设置时间窗口,按时间表定时布防/撤防4140 #80 键盘显示输入１进入时间窗口设置,可以设置20个时间窗口, 设置时间窗口的作用是按时间表定时布防/撤防时指定时间段,。

霍尼韦尔VISTA120主机操作教程（6160主机键盘）
VISTA—120 简易操作手册
系统日常操作
1、外出布防
绿灯（READY）亮表示所有防区未被触发，可以外出布防，
输入用户密码 2。

例如用户密码为4140，外出布防操作为4140 2。

红灯（ARMEO）亮，表示系统进入外出布防。

绿灯（READY）不亮表示有防区被触发或线路、地址模块有故障，键盘显示FAULT
XXX，认真查找原因。

2、撤防
系统在布防期间没有报警，输入用户密码（例如4140） 1，系统撤防，
系统在布防期间发生报警，输入用户密码（例如4140） 1，系统撤防；再重复输入一次清除报警记忆。

软件操作：
报警状态，弹出电子地图，地图上用户、防区状态显示报警
F5键/点处理界面显示：
图例:。

霍尼韦尔报警123VISTA120、250简易操作手册VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

VISTAR—120简易编程操作手册一、设置6160编程键盘开机后，键盘液晶屏幕无任何显示，此时同时按1 、3键5秒，键盘显示Con Addr=31或Addr=xx，输入00按*键盘绿灯亮，显示***DISARMED***READT TO ARM键盘地址不为00时，不能编程，6148键盘不能编程二、设置每个防区在撤防状态下，才能进入编程模式输入4140 8000（4140为出厂设置的安装员密码）进入编程模式，键盘显示：Program Mode*Fill # View按*93 键盘显示ZONE PROG？1=TES 0=NO输入0 1 0，进入防区编程模式，键盘显示：ZN ZT P RC IN L001 09 1 10 HW1 此处，ZN代表防区号；ZT代表防区类型01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；03—周边防区，布防时有效，撤防时无效；06—24小时无声防区；07—24小时有声防区；09—火警防区；00—无用防区。

P代表子系统；RC代表报告码，系统默认即可，无需改动；IN代表防区输入类型，1-9防区统一为01，显示为HW；10防区以后统一为06，显示为SL；L 为回路号，除了是4193SN的第二回路为2，其他都为1。

例如：编程将24防区为24小时防区则在ZN下输入024 *（下一步）在ZT下输入24防区的防区类型07（24小时放区）在P 下输入24防区所属的子系统（部分区都为1）在IN下输入06**此时，键盘显示：024 INPUT S/N :LAxxx-xxxx :1此时输入24防区地址码输入完成后按*确认，在L处选择相应的回路再按*即进入下一方的。

退出防区编程：在防区号（ZN）处输入000 *1*99 即可退出编程注意：在防区编程状态下，*代表下一步，#代表返回。

三、设置打印机（IP-2000输出）41408000*94*70 11111*71 1*72 1*73 0*99*99四、修改安装员密码安装员密码是最高级的密码，出厂设置为4140，现以0414为例41408000*00 0414*99五、系统日常操作1、外出布防绿灯（READY）亮表示所有防区未被触发，可以外出布防，输入甲级用户密码 2红灯（ARMEO）亮，表示系统外出布防2、撤防系统在布防期间没有报警，输入甲级用户密码1，系统撤防，系统在布防期间发生报警，输入甲级用户密码 1 两遍，3、旁路防区后布防报警系统有时不需要对所有防区布防，这时需要对不设防的防区旁路，对其他防区布防，输入甲级用户密码 6 XXX（防区号）XXX（防区号）``````甲级用户密码 2报警系统有防区未准备（NOT READY）时，可以旁路未准备的防区，对其他防区布防，输入甲级用户密码 6 #甲级用户密码 2撤防后原来的旁路无效。

VISTA-120编程指南设备的连接：1、首先拿到主机及键盘后，先把主机板安装到机箱内，找一根1米左右的四芯线连接键盘主机板和键盘的连接对应是：2、把分别把电阻接到1-8个防区（ZONE）上，第9防区用一根导线连接，然后接好变压器的连线，注意变压器的白色线接到主板的一号和二号端口上，蓄电池的两个红黑线插到主板上。

第一次通电及键盘的设定：3、准备工作做好后就可以通电了，注意最好是先通交流电在接上蓄电池，通电后键盘长鸣一声，键盘的READY灯长亮，这是要先定义一下编程键盘的ID地址，步骤是：通电后同时按住1、3键，键盘显示：输入数字00（主控键盘地址）按*登陆显示子系统定义及编程：4、如果客户要求分子系统，那么首先要设置有几个子系统并且要启用，以下是设置子系统的步骤：输入4140+8000进入编程菜单显示：5、按*94到下一个菜单显示：6、再按*94到下一个菜单显示：7、到这个菜单后输入*00 到子系统的定义，也就是说你要设置多少个子系统，就输入相应的号码，8、例如我们要定义3个子系统就输入3这时键盘会有三声确定音，进入一号子系统，键盘显示：9、输入*18进入设置，显示：10、输入1号启用1号子系统，后显示：11、1号子系统确定完毕后输入*91进入下个子系统，显示：12、输入2进入2号子系统，显示：13、输入*18进入设置，显示：14、输入1号启用2号子系统，后显示：15、2号子系统确定完毕后输入*91进入下个子系统，显示：16、输入3进入3号子系统，显示：17、输入*18进入设置，显示：18、输入1号启用3号子系统，后显示：19、以上就是子系统的设置步骤。

退出子系统输入*99两次，显示：防区编程（1-9主板自带防区）：20、输入*93进入主菜单编程,显示防区编程选项，如果显示其他的项目可以按*键直到显示以下菜单项为止，显示：21、按1进入防区编程，以下显示设置是否有效：22、按1确定以下编程有效，进入防区编程，显示：23、主板自带的防区为1-9号防区，从10-128防区为总线扩充防区，所以在防区编程里特别注意设备类型的选择，按*号键进入001号防区编程，以下显示该防区编程情况：24、首先要选择防区的类型，一般常用的防区类型对应项有以下一些：25、键盘显示以下信息为出厂设置的防区类型09为火警防区：26、一般常用的选择是03类型，输入03，显示：27、按*键到下个菜单项（子系统），出厂默认为1，如果没分子系统这里就不用改，如果有分子系统，可按照该防区对应的子系统号输入，显示：28、按*键到下个菜单项（防区报告码），出厂默认可能随着防区号的改变而有不同，这些不用改，只需默认就可以了，显示：29、按*键3次到下个菜单项（设备类型），主要的设备类型有以下几种：30、上面我们提到过了防区1-9为主板防区，所以001防区就必须选择1类型，而出厂设置就为01，所以就不用修改此类型，显示：31、按*键进入下个菜单项（该防区编程信息对照表格），显示：32、以上为001号防区的编程设置，按*键可进入下一个防区进行相应的编程。

Honeywell-vista120常见故障解答Ademco VISTA-120防盗控制/通讯主机快速排错指南故障可能原因矫正方法1.键盘无反应1a.未编入适当地址码1a.同时按下[1][3]. 输入地址码为０１. 按★退出1b.键盘显示”CC”或”MODEM COMM”1b.主机正在通讯,等待通讯完毕1c.键盘显示”System Reset? “1c.主机刚接电源时显示1分钟.或按# + 0取消1d.键盘显示”E4”或”E8”1d.编入之防区数多于扩充器/接收器最多防区取消部份防区2.4281/5881接收不到发射器信号2a.发射器或4281/5881电源问题2a.检查或更换发射器电池检查主机交流电源2b.发射器与4281使用不同之接收器识别码2b.检查并矫正发射器之上下拨码开关2c.5881收不到5827信号2c.5827上之接收器识别码需预先编程入★242d.发射器距离4281/5881过远2d.将发射器移近4281/58812e.发射器与4281/5881接收机之间有金属相隔2e.重置发射器或接收机2f.发射器故障2f.以其他发射器查证是否操作正常2g,4281/5881故障2g.试以其他发射器查证4281/5881是否工作2h.发射器未编入防区号2h.检查编程3.键盘显示电池3a.”Bat”3a.系统电压过低或无电池电低3b.”Bat 00”3b.无线键盘电压过低3c.”Bat nn”3c.第nn防区发射器电压过低4.键盘定时发出响声4a主机处于测试模式4a.按入密码+ 1即可离开测试模式4b.某发射器电池电压过低4b.按入密码+ 1更换发射器电池4c.键盘显示”CHECK”检查4c.检查对应发射器操作情况5.误报5a.感应器安装位置不当,?接线不当5a.检查感应器安装是否合乎标准5b.附近有另一套5700系列(4281)无线系统使用相同接收器识别码5b.检查後更换接收器识别码5c.5715或5817编程错误5c.检查5715/5817内双向开关6.发生警报但无实际状况6a.布防後门窗曾打开过6a.查询并知会所有使用者系统正确使用方法6b.用户不了解出入延时6b.检查出入延时是否足够.教导用户正确使用方法6c.门窗间隙大,门磁相距过远,位置未对正6c.检查所有间隙装好门磁位置6d.门磁接线不当,或线断6d.检查接线是否正常6e.出入门口编程为防区种类3或5等布防後即响防区6e.更换编程.重设发射器双向开关6f.门窗过于松动,会因风或其他震动产生过大间隙6f.将磁石移近磁簧开关7a.发射器于摄氐零度以下环7a.更换位置或以门磁代替境工作7b.发射器电池质量差7b.更换电池7c.发射器故障7c.更换发射器8.键盘LED灯”ACPOWER”不亮8.交流电有问题8.检查变压器及电源线9.主机通讯不报警9a.主机处于”TEST”测试状态9a.离开”TEST”状态,按入密码+ 19b.电话线没接好9b.检查接线9c.电话号码未编入外线号或区号9c.编程输入完整电话号码9d.编程时未编入通讯码第一位数9d.编程输入通讯码第一位数9e.通讯器故障9e.以另一台主机测试10.不能布防10.键盘LED灯”READY”没亮10.按★键显示未准备好的防区，尝试布防前将其旁路11.烟感器误报11a.感应腔积满灰尘11a.以真空吸尘器清理感应腔11b.安装位置不当11b.详见烟感器安装说明书.可能需要更换位置.11c.烟感器故障11c.更换烟感器12.防火防区不正常12.烟感探头接线方法不正确12.烟感探头应以并接方式连接，即探头输出为常开方式与线末电阻并联13.键盘显示特殊字符:13a. Comm. 13a.与报警中心通讯不正常13a.检查电话线连接是否正Failur 常，询问报警中心工作是否正常13b.OC 13b.键盘与主机接线开路13b.检查键盘与主机接线常见问题①常见问题问1: 主机加电后6160键盘无反应答: （1）可能是新主机未编入适当地址码，首先同时按下[1][3]，输入地址码为01，按※退出。

HONEYWELL VISTA-120报警编程手册+6160键盘HONEYWELL VISTA-120报警编程手册+6160键盘VISTA-120编程手册（一）1-9主板自带防区编程（2K线尾电阻）电路板接线（Hardwire）防区输入密码4140 +8000进入编程模式键盘显示： Program Mode*Fill # View按#93键盘显示：ZONE PROG.?1=YES 0=NO 0 按1进入防区编程键盘显示：SET TO CONFIRM?1=YES 0=NO 按1进行确认编程有效键盘显示：ENTER ZONE NO.000=QUIT 001（主板自带1-9号防区，10-128号防区为总线扩充防区）按*进入001防区编程(以001防区为例)按*键盘显示：001 ZT P RC IN L （001防区的信息）09 1 10 HW 1按*键盘显示：001 ZONE RESPONSEFIRE 09 001 定为设定周边防区常用的防区类型对应项：编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定；编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定；编号03—周边防区，布防时有效，撤防时无效；编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效；编号06—24小时无声防区；编号07—24小时有声防区；编号09—火警防区；编号00—无用防区。

输入03 键盘显示：001 ZONE RESPONSEPERIMETER 03 001 定为设定周边防区按* 键盘显示：001 PARTITION01 001 所属第一子系统按* 键盘显示：001 REPORT CODE1st00 2 nd 00 （此项一般不需要设置默认即可）00 此项设定001防区通讯码，1 st输入11向第一报警中心发送报警信息2 nd输入11向第二报警中心发送报警信息按* 键盘显示：001 INPUT TYPEHardwire 01 此项设定001防区的接入类型防区接入类型的编号：编号0 不使用编号1 电路板接线防区编号6 序号式总线探头编号7 双向开关式总线探头按* 键盘显示：001 ZT P RC IN ：L03 1 10 HW 1 目前显示的是001防区的信息输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00）输入00*键盘显示：QUIT MENU MODE ？1=YES 0=NO 0输入1键盘显示： Program Mode*Fill # View-00 输入*99返回（二）设置序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA 120 接线端子的24，黑线接入VISTA 120 接线端子的25，另外三根线（黑，黄，绿）接在一起，白线不用。

00000000VISTA-120主机编程键盘00000000一、键盘00000000001、添加键盘：通电后同时按1、3键，输入00*（表示键盘设置成主键盘）。

0000000002、主机密码修改：通电后按*、#，输入：*00；输入4140（表示将安装员密码改成4140）。

0000000003、如需系统复位：输入41408000进入编程输入*97 选择：1* 系统复位到出厂设置。

000000000二、主机编程00000000001、4140+8000进入编程模式；00000000002、*93进入防区编程；注：（用4208U防区特性为07，如使用4208SN、4293防区特性为06，）。

00000000003、*99退出编程；*98退出编程，并无法再进入编程模式（可通过断电按* #进入编程）。

0000000004、4297为总线延长器。

000000000三、4208S/N 8位硬件拨码定义：000000001、一脚：前三个拨码（模块上防区响应时间）；0000000002、二至五脚：定义模块上防区号；0000000003、六脚：是否有学习；0000000004、七脚：不用；0000000005、八脚：防拆。

000000000编程时SN 为数字识别，具体定义方法见4208SN模块的说明书。

0000000000四、4208S/N 的编程方法：0000000000例：添加第11号防区，使用的模块是4208SN，对应的Serial Number：006-5797000 0000001、在撤防状态下输入：414080000000000002、屏幕显示：Prog …….. Mode0000000000*Fill #V iew ----00000000000输入：*93 （输入*93表示进入菜单编程）00000 0003、屏幕显示：Zone Prog？00000000001=Y es 0=No 00000000000输入：1 （输入“1”表示进入防区编程模式）00 00000004、屏幕显示：Set to confirm？0000000001=Y es 0=No 00000000000输入：00000000005、屏幕显示：Enter Zone No. 0000000000000=Quit 001 （输入要添加的防区号必须为3位数字）000000000输入：011* （如例：要添加的是11防区）0000 000000⑴屏幕显示：011 ZT P RC INL （11号防区编程前的防区状态）000000000000 1 00 SL1S0000000000输入：*000000000⑵屏幕显示：Zone Type （定义防区报警类型03为即时、07为24小时、00000000000为删除。

霍尼韦尔honeywell VISTA120中文说明书(中)2009年11月22日 星期日 13:554.防区编程输入安装密码 + 8 0 0 0.进入编程，（2*00和1*32要预先编程） 按 #93 进入防区编程，显示 "ZONE PROG?". ZONE PROG? 1=Yes 0=No 输入1进入防区编程。

每输入一项内容后按★进入下一项编程，按#退回上一项编程。

PROGRAM TOOL? 0 = NO, 1 = YES 0 若用5804作为编程工具，输入1。

一般不会使用该工具， 输入0即可。

010 INPUT S/N: L Axxx-xxxx 输入1将提示输入序列码 a) 输入7位序列码 010 PROG AS BR: 3 A123-4567 本例中序列号为 A123-4567 按#键回到 “PROGRAM TOOL ?“ 提示.编程退出前编程工具序列号不会丢失 (输入 ★97 会删除) 按 [★]继续Enter Zn No. 000 = Quit 020 Zone NumberEntered ≠ 防区号码 (Zn): 输入想编程的防区号码1-128，按★继续 020 ZT P RC In:L 00 1 00 RF:N出现现在该防区的编程情况020 Zone Response Zone Disabled 00输入防区类型，参考前面防区类型含义。

按 *接收输入.可用防区类型如下表所示注意：20、21、22只用于无线按钮010 ACCESS POINT (00-31) 01 若输入反应类型27，系统会提示输入要控制的门禁点(00-31). 010 ENTRY OR EXIT 0 选择此门禁点是出口还是入口. 0 =入口1 =出口020 Partition 输入所在的子系统号码 020 Report Code 输入该防区报告码 020 Input Type 输入输入设备类型：RF Trans. RF: 0 不使用（Devicenot use）6 序号式总线探头（SerialPoll）1 电路板上接线防区（Hardwire）7 双向开关式总线探头（DIP SWPoll）3 受监控无线（RF Xmitter）8 右路总线（指4190WH或4278的附加回路）（PollSecend）4 无监控无线（Unsupevsd）9 键盘输入（密码+#73、密码+#74）5 无线按钮类型（Button RF）10 ACS输入防区010 SMART CONTACT 1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1监视维护信号(如5192SD, 5192SDT, 5808)，否则输入0.10 V-PLEX RELAY?1 = YES 0 = NO 输入设备类型 6 将出现此提示，输入1使用4208UXM 或4101SN 等继电器模块，否则输入0.010 CONS ECP ADDR(01-31) 01 输入设备类型9 将出现此提示，输入可以控制该点的键盘的地址(01-31).010 ACS ZONE NO(00-31) 01 输入设备类型 10 将出现此提示，输入ACS 的防区ID (00-31). 按 [*] 继续010 LOOP # 1 光标在回路号处闪动，默认的是1，接受此回路号的话按[*]，若所用回路号不同，就直接输进去（1-4），按 [*] 继续(参考发射器说明)。

VISTA-120大型报警主机技术手册（安装使用VISTA-120报警主机前，请务必认真阅读本手册和设备随机的《VISTA-120安装手册》，如本手册与《VISTA-120安装手册》有不符的，以《VISTA-120安装手册》为准。

）1、【基本信息】1.1器材名称：大型防区报警主机1.2器材型号：VISTA-1201.3器材种类：安防报警主机类1.4器材品牌：Honeywell1.5器材使用年限：3—4年2、【功能信息】2.1器材功能及特点主机系统可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区。

整个主机分为8个子系统，每个子系统相当于一台主机；总线长度可达1.2km（导线截面为1.0 mm2）。

2.2器材应用一般应用于大型企业、工厂等防区数量比较多的场合。

2.3器材优势系统自带9个防区与总线防区可以同时使用。

2.4器材不足无3、【参数信息】3.1工作电压：变压器AC16.5V供电3.2后备电源：DC12V 7Ah3.3输入功率：50W，50Hz/60Hz3.4主板耗电：静态175mA报警状态250 mA3.5报警输出口：DC12V，175 mA3.6环境温度：报警主机周围温度范围-25℃~50℃。

3.7工作湿度：相对湿度≦90%。

3.8防水性能：防水性能差，只适合室内安装。

4、【使用信息】4.1器材功能检验内容4.1.1在正常工作环境状态下，给主机上电，是否能正常开启。

4.1.2对主机进行复位操作，确定主机是否已经复位。

4.1.3确定电话口是否能进行拨号。

4.2器材安装条件4.2.1主材准备报警主机箱（内含变压器、220V交流电接线端子及保险丝管） 1只VISTA-120主板 1块控制键盘6160 1只双防区模块4293SN (根据系统设计的防区数n) 2（n）只八防区模块(根据系统设计的防区数n) 8（n）只防拆开关 1只锁（钥匙） 1套2.2k欧姆线尾电阻 (根据系统设计的防区数n) n个4.2.2安装工具16A的小型电源配电箱（漏电保护器、两眼三眼插座）1套导线不小于2.5平方毫米的电源拖线盘（规格10 /20/30米）1套电锤（配6mm钻头）1把各种常用规格螺丝刀若干斜口钳1把剥线钳1把锤子1把电烙铁1把带绝缘梯子1把记号笔1支标签机1台4.2.3检测工具电子万用表1台4.2.4防护工具安全帽2只安全绳1副绝缘鞋1双防护眼镜2副4.2.5安装辅料6分塑料膨胀管4个3cm自攻螺丝4颗绝缘胶带若干焊锡丝若干助焊剂若干4.2.6安装人员安装人员两名（其中一名必须要《电工进网作业许可证》或《电工上岗证》），报警主机接220V电源时必须由持证人员操作。

当主机出现工作不正常，不报警等情况，有可能是编程错误，逐项检查浪费时间，简单的解决办法是恢复出厂设置，重新编程。

A=主机加电50秒内同时按住【*】和【#】键。

B=输入安装员密码“初始为：4140”+8000，（注：该密码可以在*00中修改）。

四、回复出厂默认设置：有A或B两种方法：A=安装员密码【4140】+【8000】 +【 *97】+【1】+【*99】退出编程一、设置键盘地址：1、键盘可以设置为00-30中的任意地址，或设为非编址模式（31）2、给键盘通电，在加电开始的60秒内同时按住【1】和【3】键3秒以上；3、输入键盘地址:01-30；（编程只可以从地址为00-03的键盘上进行）4、按【*】键保存键盘上显示的地址并退出编程。

二、查看键盘地址：B=主机断电上电情况下30秒之内同时按住【*】和【#】键。

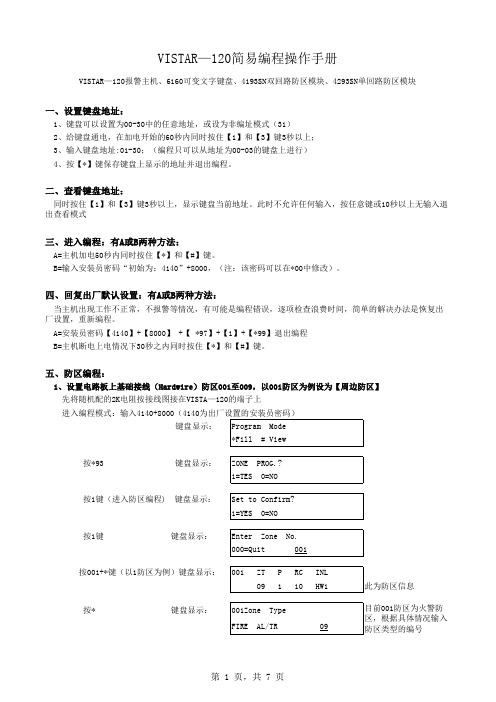

五、防区编程：VISTAR—120简易编程操作手册VISTAR—120报警主机、6160可变文字键盘、4193SN双回路防区模块、4293SN单回路防区模块同时按住【1】和【3】键3秒以上，显示键盘当前地址。

此时不允许任何输入，按任意键或10秒以上无输入退出查看模式三、进入编程：有A或B两种方法：1、设置电路板上基础接线（Hardwire）防区001至009，以001防区为例设为【周边防区】先将随机配的2K电阻按接线图接在VISTA—120的端子上按1键（进入防区编程) 键盘显示：键盘显示： 按*93 键盘显示：按1键 键盘显示：按001+*键（以1防区为例）键盘显示： 按* 键盘显示：按000*（返回） 键盘显示：按* 键盘显示：输入下一个防区的信息，如果不输入下一个防区的信息，（002—009防区不用时应将防区类型输入00） 防区类型：编号00—不使用该防区编号01—出入口防区1型，布防时有延时，进入时有延时，延时时间由*09和*10设定 编号02—出入口防区2型，布防时有延时，进入时有延时，延时时间由*11和*12设定 编号03—周边防区，布防时有效，撤防时无效（常用做“红外对射”“双鉴探测器”等） 编号04—内部防区，留守布防时无效，外出布防时有效，撤防时无效编号06—24小时无声防区编号07—24小时有声防区（常用做“紧急按钮”“脚挑开关”“玻璃破碎探测器”等） 按* 键盘显示： 2nd输入11向第二报警中心发送报警信息按*** 键盘显示： 编号09—火警防区按* 键盘显示： 按03 键盘显示： 1st输入11向第一报警中心发送报警信息接入设备类型：电路板上接线（Hardwire）001—009防区可以使用 编号：01受监控无线（RF Xmitter） 编号：03无监控无线（Unsupevsd） 编号：04无线按钮类型（Button RF） 编号：05序号式总线（Serial Poll）使用4193SN和4293SN 编号：06双向开关式总线（Dip SW Poll）使用4208U 编号：07按* 键盘显示： 按1 键盘显示： 按*99 键盘显示： 2、设置使用序号式总线（使用4193SN和4293SN）联接的防区使用4193SN双回路总线编址器时（以010，011防区为例）：将4193SN的红线接入VISTA-120主机接线端子的24，黑线接入VISTA-120主机接线端子的25。

1．产品以及系统的技术指标以及功能VISTA-120可以划分为8个子系统，最多支持128个由有线、总线或无线设备组成的防区，主要性能如下：·对于5800EU系列无线设备，可以监测无线干扰，支持无线警号，监测时间缩短。

·通过对4101SN 和4208UXM Mk3 的支持，继电器数量从32个增加到96个。

·增加了和PASSPOINT门禁系统的互动功能。

·支持自驱动警号。

·支持最终触发布防。

·系统布防时可选下载限制。

·防区9可用于电话线监测处理。

·可选择布撤防期间键盘的不同显示。

·对于序列号式总线设备支8倍的数据处理速度。

·防区列表数量从8个扩展到15个。

·可选择每个子系统可以被旁路的防区数量。

基础接线防区? 防区2-8可选末端电阻监测，支持NO或NC探测器? 可以划分到任一子系统? 防区1可以支持最多16个烟感探测器? 防区1-8都可以使用4线烟感探测器? 防区8最多支持50个玻璃破碎探测器总线防区扩展：支持119个总线防区，最大电流128mA：? 必须使用总线模块（RPM）? 受主机监视? 可以划分到任一子系统无线防区扩展：用5800系列无线设备最多可以有128个无线防区（若同时接有有线或总线防区，无线防区相应减少）：? 发射器发送安全信号供主机监视? 可以监测发射器的电池状态? 可以划分给任意一个子系统特殊监视防区J7 触发器输出防区973无线接收机防区988, 990总线回路防区997外围设备支持最多32 和6139/5839EU 键盘混合连接的可编址设备，如无线接收机、继电器模块、4285电话模块等：? 与键盘接在同一接线柱? 每个设备一个唯一的地址? 在设备编程中编程使用某个设备可选语音接口模块支持4286模块，以允许通过音频电话监控系统? 获得系统状态信息? 布撤防系统? 控制系统继电器8个子系统整个主机分为8个子系统，每个子系统相当于一台主机? 其中最多可以划分3个公共子系统，这3个公共子系统随相关子系统的布撤防状态而布撤防? 主控子系统9可以通过一只键盘察看所有子系统状态? 每个键盘可以指定给任意子系统? 继电器也可以划分到子系统中? 特定系统选项也可以按子系统分别设定用户密码整个系统可以设定150个密码，并且一个密码可以指定给多个子系统。
