YXC-100H说明书三接点

多管式滚筒冷渣机说明一、结构型式冷渣机采用水平滚筒式,滚筒内布置多根承中压锅炉用20g无缝钢管作导渣管,故名多管式滚筒冷渣机;冷渣机内部全部按照压力容器的设计要求进行设计,生产过程中全部按照压力容器生产规程进行生产;其导渣管内布置高温段和低温段耐热耐磨螺旋叶片,管外通水冷却,进出水管布置在冷渣机尾部出渣端,通过进口技术旋转接头进出水;出厂前除进行常规检;,高温1、单台冷渣机设计出力0-4t/h滚筒直径φ1320mm进出料长度：4300mm 或按需方现场要求进料口高度：1520mm出料口高度：400mm2、内部布置多根承中压锅炉用20g无缝钢管为冷渣通道,其导渣管内布置多根耐磨螺旋叶片;同类厂家采用两关组焊而成的六角管作导渣管,此六角管只能单面焊接,在使用过程中极易磨损造成焊缝开裂,造成内部漏水,现场根本无法维修等缺点;而采用无缝钢管作导渣管与之相比,具有磨损小,无应力,使用过程中不会出现内漏;附示意图如下;四、换热面积根据以上结构,理论计算换热面积95M2五、冷却水量冷却介质以水为主,一般为除盐水、凝结水等工业循环水,而最宜软化水;负压风起附助冷却作用,但其出风口不可不接于引风系统通常接于除尘器入口,否则冷渣机会有灰尘排出而污染环境;冷却水量Wt/h,当不计风冷作用时可按下式计算：W＝0.24PZ TZ1－TZ2÷TS2－TS1式中PZ——渣量t/hT Z1－TZ2——进出渣温差℃;,,采效保护冷渣机,减少冷渣机运行故障率,并且可以延长冷渣机的使用寿命;无论定期或连续排渣,均能保证排渣温度≤80℃并能长期运行;尾部采用整体式料框收集煤渣,不会造成尾部煤渣和粉尘飘洒,运行环境良好;尾部采用悬空式结构可极大地方便用户根据具体的输渣方式进行联接,适合于采用刮板输送机和皮带输送机作为后续输送设备;2、冷渣机密封装置防漏渣I高温区采用间隙密封,有效防止大块进入密封;II冷渣机头部采用机械密封的型式进行密封,动环焊接在冷渣机的筒体上,静环焊接在冷渣机的头部支架上,易损环点焊在静环上,当冷渣机转动时,易损环在动环、静环之间起密封作用,保证冷渣机在运行时不会出现漏渣现象;III迷宫式密封IV返料装置为彻底从根本上解决冷渣机进渣管与滚筒筒体间密封的漏渣问题,我公司在采用原迷宫密封装置的同时,又研发了新回料装置附图,即在进渣管上开回流孔,回料装置内设刮板,在经滚筒同步运转后的刮板带动下,灰渣回流到进渣管上的回流孔内后回到冷渣器内向前正常传送,从而保证了冷渣机不漏渣;目前,该回料装置已成功应用于百家客户,运行正常,无漏渣现象,客户反馈使用效果很好采用以上四道密封、且进渣管低于密封装置以下,既增强了密封性能,又使得冷渣器不漏渣;3、进出水装置旋转接头是采用美国约翰逊公司技术、山东新旋生产的旋转接头;其内部为石墨环加波纹补偿器的机械端面密封装置;旋转接头联接在冷渣机的尾部与冷渣机作同步运转,石墨环在动环与静环之间起密封作用;石墨环的磨损由波纹补偿器进行自动补偿,确保冷渣机旋转接头在使用时不会出现漏水现象;石墨环的使用寿命一般在18～24个月;冷渣器体积较小,由于所需冷却时间短,故而冷渣从进口到出口之间的距离可明显缩短,可方便锅炉房的设计布置,根据众多用户的使用情况来看,冷渣器在其长度为3500~6000左右最适宜;此长度一来可保证出渣温度在80℃以下,二来较适合在锅炉房内布置;4、冷渣机各部位材质序号名称材质正常使用寿命1 进渣管ZG30Cr26Ni7Si2Re 5年以上2 渣仓耐磨衬板ZG30Cr30Ni7SiRe 3年3 导渣管16Mn 10年4 耐磨衬套ZG35Cr30Ni10Si3Mn2Re 3年以上5ZG30Cr26Ni7Si2Re 高温段螺旋叶片6 16Mn 低温段7 密封装置ZG30Cr26Ni7Si2Re 5年8 筒体16MnR 10年以上9 滚道ZG30Cr26Ni7Si2Re 10年10 托轮ZG30Cr26Ni7Si2Re 5年以上11 防窜轮ZG30Cr26Ni7Si2Re 3年以上内部管端采用ZG35Cr30Ni10Si3Mn2Re高合金材质的衬套,保证管端工作年限在3年以上;衬套磨损后再重新换一套,以延长冷渣机的使用寿命;见下图：高温段螺旋叶片采用ZG30Cr26Ni7Si2Re,其余为16Mn可避免同类型厂家生产的冷渣机高温段叶片磨损后不进渣或输送能力不足的弊端;本结构冷渣机采用链轮传动,传动方式具有传动平稳,所需电机功率小,无噪音等优点;交换效率高,由于形成蜂窝的多根螺旋导渣管全部浸在冷却水中,并且由于将热渣化整为零,进入整个冷渣通道,与常规的滚筒式冷渣机相比较,热交换面积扩大二倍以上,故而能够在较短的时间内将其从1000℃左右冷却到80℃以下;冷渣机采取冷水和热水分开,解决了以前其他同类产品的冷热水不分的毛病,热交换效率显著提高,并且提高水资源的利用率,为电厂的长期运行降低成本;七、安装调试冷渣机平置于承载力不小于6000Pa的地面上,不需地脚螺栓,只需在冷渣机底座四角下地面预设预埋件,待冷渣机就位后与预埋铁焊接固定即可;;当基础高出地面时,可在地面以上浇筑两条纵向,不低于C30的素混疑土条形基础;具体尺寸和载荷水平见随机文件;根据冷却水量确定合适的冷却水进、出水管通径;冷却水压应满足水量要求,;供冷却水进出的旋转水接头下的滴水槽有排水口,应将其导入排水沟;锅炉排渣管插入冷渣机进渣口,该进渣口在锅炉排渣管插入深度30～50mm时允许渣管热膨胀伸长230mm,水平摆动±40mm;连接电控装置;电控柜宜离开多尘环境;手动操作按钮站宜置于锅炉控制台,而现场宜设检修用按钮;冷却水超压停车及出水超温报警器形式声或光、数量、购置和安装场所由用户自理;八、运行维护8.1空运行试验冷却水系安全阀出厂前已检验,但在投运前宜再做超压泄放复验,应在1.2MPa水压下泄放;试运前接通冷却水,转动滚筒使排气口向上,旋开放气塞排除空气,待排气口有水流出再旋入排气塞密封;,水不多于5滴为宜;当填料失效则及时更换;旋转水接头外端的壳腔内有填料密封和推力滑轴承,该填料密封是隔离进出冷却水的,若密封失效,则会使进出水在此短路,从而使冷渣机的冷却性能下降此时有出水温度也明显下降现象;该填料的压紧是靠水压形成的轴向力;检查维护与更换填料和推力滑轴承时需拆卸其外端盖;推力滑轴承的磨损程度可从“标杆”端部与水接头轴肩之间的距离显示出来：轴承未磨损时其距离接近零,随着轴承的磨损其距离变大,当距离增加到15mm时则需更换推力滑轴承;生产运行中的冷渣机停车时,不可立即中断冷却水；否则将引起冷渣机过热受损;冷渣机运行日久其滚筒会因滚圈和托轮磨损而下降,允许的下降量是3mm;及时调节滚筒高度不使其下降超限;滚筒高度调节是通过调节托轮高度实现的;方法是用扳手转动托轮滑座的调节螺杆,使每对托轮滑座同时内移,从而每对托轮便同时升高;冷渣机进渣密封结构中,密封圈是易损件,磨损失常时则需更换或焊补;更换密封圈时需先拆出进渣管;。

压力表简单介绍一、简介一般压力表属于就地指示型压力表，就地显示压力的大小，不带远程传送显示、调节功能。

在工业过程控制与技术测量过程中，由于一般压力表的弹性敏感元件具有很高的机械强度以及生产方便、安装简单读数方便等特性，使得一般压力表得到越来越广泛的应用。

二、用途一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力及真空。

三、工作原理压力表通过表内的敏感元件--波登管的弹性形变，经由表内机芯的转换机构将波登管的弹性形变转换为旋转运动，引起指针偏转来显示压力。

波登管分为C型管、盘簧管、螺旋管等型式。

一般采用冷作硬化型材料（常用材料是铜合金），在退火状态下具有很高的可塑性，经冷作加工硬化及定性处理后获得很高的弹性和强度。

C型波登管敏感元件截面显椭圆形，测量介质的压力作用在波登管的内侧，这样波登管椭圆截面会趋于圆形截面。

由于波登管微小变形，形成一定的环应力。

此环应力会使波登管向外延伸。

由于弹性波登管头部没有固定，其就会产生小小变形。

四、主要技术参数1）表盘直径（mm）：￠40；￠50；￠60；￠75；￠100；￠100；￠150；￠200；￠2502）精度等级（%）：1.0;1.6;2.5;4.03)测量范围(Mpa): 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100；-0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.44)参比工作条件a)使用工作温度：-40℃～70℃;b)抗工作环境振动:V²H²3级;c)相对湿度不大于90%;5)温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) ;6)执行标准：GB/T1226-2001 ;五、安装方式:1)径向直接安装2)径向带后边 3)轴向直接安装 4)轴向带前边六、常用国标连接螺纹尺寸七、使用注意事项1)工作压力使用全量程的 1/3 ～ 2/3 为宜，使用范围最高不得超过满刻度的 3/4 。

货号 58600-18 Hach sc100™控制器用户手册2005 年 2 月，第5版版权所有 © 2004–2005，美国哈希公司。

印刷地：美国请访问 目录第 1 章规格 (5)第 2 章基本信息 (7)2.1 安全信息 (7)2.1.1 危险指示信息说明 (7)2.1.2 安全标签 (7)2.2 一般产品信息 (7)第 3 章安装 (9)3.1 机械安装 (11)3.1.1 控制器尺寸图解 (11)3.1.2 安装控制器 (13)3.2 线路安全信息 (15)3.2.1 静电释放 (ESD) 考虑事项 (15)3.3 电气安装 (15)3.3.1 在导线中安装 (16)3.3.2 使用电源线安装 (16)3.3.3 控制器电源的导线 (17)3.4 警报和继电器 (20)3.4.1 连接继电器 (20)3.4.2 连接模拟输出 (21)3.5 连接/连线 sc 传感器 (22)3.5.1 在不危险的环境中连接 sc 传感器 (22)3.5.2 在危险的环境中将 sc 传感器连接到控制器 (24)3.6 连线数字网关 (25)3.7 连接可选数字输出 (25)第 4 章操作 (29)4.1 使用键盘 (29)4.2 控制器显示屏功能 (30)4.2.1 重要的按键 (30)4.3 系统设置 (31)4.3.1 调整显示屏对比度 (31)4.3.2 指定显示的语种 (31)4.2.2 软件文本缩写 (31)4.3.3 设置时间和日期 (32)4.4 设置系统安全性 (33)4.4.1 设置密码 (33)4.4.2 编辑密码 (33)4.5 输出选项 (34)4.5.1 导航至输出选项菜单 (34)4.5.2 保持/传送输出 (34)4.5.3 释放输出 (35)4.6 继电器选项 (35)4.6.1 导航至继电器选项菜单 (35)4.7 数据事件日志记录选项 (35)4.8 数字网格选项 (36)4.9 系统设置菜单 (36)4.10 测试/维护菜单 (40)第 5 章维护 (41)5.1 清洗控制器 (41)5.2 更换保险丝 (41)3目录第 6 章更换部件和选购配件 (43)6.1 更换项目 (43)6.2 选购配件 (43)第 7 章法规与标准信息 (45)第 8 章订购方法 (59)第 9 章维修服务 (60)第 10 章有限保修 (61)4第 1 章规格产品规格如有变化，恕不另行通知。

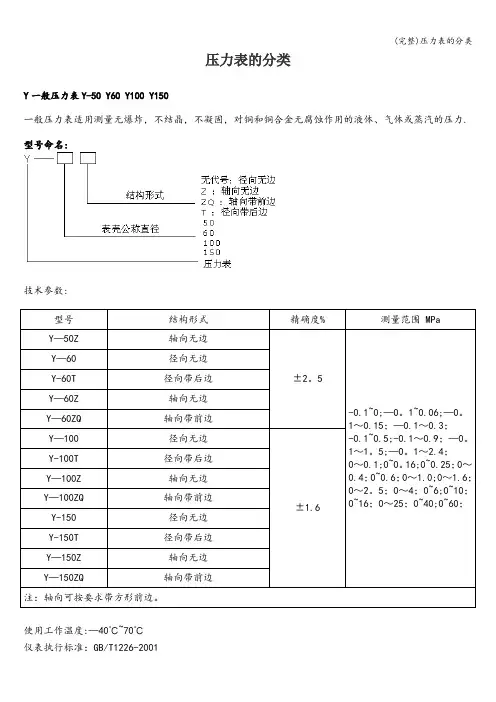

压力表的分类Y 一般压力表Y-50 Y60 Y100 Y150一般压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体或蒸汽的压力. 型号命名:技术参数:型号 结构形式 精确度%测量范围 MPaY —50Z 轴向无边 ±2。

5 -0.1~0;—0。

1~0.06;—0。

1～0.15；—0.1～0.3；-0.1~0.5;-0.1～0.9；—0。

1～1。

5;—0。

1～2.4； 0～0.1;0~0。

16;0~0.25；0～0.4；0~0.6；0～1.0;0～1.6；0～2。

5；0～4；0~6;0~10；0~16；0～25；0~40;0~60；Y —60 径向无边 Y-60T 径向带后边 Y —60Z 轴向无边 Y —60ZQ 轴向带前边 Y —100 径向无边 ±1.6Y-100T 径向带后边 Y —100Z 轴向无边 Y —100ZQ 轴向带前边 Y-150 径向无边 Y-150T 径向带后边 Y —150Z 轴向无边 Y —150ZQ轴向带前边注：轴向可按要求带方形前边。

使用工作温度:—40℃~70℃ 仪表执行标准：GB/T1226-2001外形尺寸：外形尺寸 mm型号A B C D d d0MY-50Z2924050//14×1.5主要产品：一般压力表；轴向压力表：轴向带边压力表:真空表：真空压力表:耐震压力表;全不锈钢压力表；耐震全锈钢压力表；定位型压力表；差动远传压力表;耐震型差动远传压力表;电感压力变送器;全不锈钢电感压力变送器：隔膜力表；压力继电器;耐震电接点压力表;全不锈钢耐震电接点压力表:光电耐震电接点压力表；耐震光电信号电接点压力表膜片压力表;耐震膜片压力表；耐腐膜片压力表；耐腐耐震膜片压力表;不锈钢膜盒压力表；膜盒压力表；双金属温度计；接点双金属温度计：卡箍型双金属温度计：抗振差压表;保护继电器；抗振电接点压力表（大功率)；防爆感应接点压力表抗振感应接点压力表；控制器；感应接点压力表（带开关放大器); 抗振电接点压力表(带保护继电器)；抗振磁敏电接点力表等系列仪表。

SC-100ApH自动控制加液系统使用说明书专利产品，仿冒必究长沙思辰仪器科技有限公司感谢您选用长沙思辰仪器公司产品!为了使用方便及确保您能充分使用好本仪器的功能和特点,在进行仪器操作前敬请仔细阅读本仪器使用说明书及相关试验方法,阅后请将本说明书存档及放置于方便的位置,以供日后参考之用。

目录一、仪器简介 (2)二、技术参数 (2)三、控制方式 (3)四、性能特点 (3)五、应用范围 (3)六、面板介绍 (4)七、安装准备 (7)八、操作步骤 (7)九、电极保养 (8)十、注意事项 (8)十一、配置清单 (9)本仪器为精密检测仪器，使用前请详阅说明书，谨慎操作！一、仪器简介SC-100A pH自动控制加液系统是pH值在线监控测量与自动加液调整机构于一体的新型自动化控制设备.主要应用于实验室研发人员，对各种小型化学、生物反应器中溶液的酸碱度测量与控制。

本仪器是我公司最新研制开发的高级实验室PH自动控制设备，专为许多中外企业及各高校实验室, 研发中心等部门精心设计制作的，拥有自主的知识产权。

并荣获了三项国家专利：（其专利号为(ZL ；ZL ；）本仪器采用微电脑PH控制系统与蠕动泵联机,自动加酸加碱，调节溶液PH达到预设值。

是制药厂、化工厂、电镀厂生化厂、生物发酵工厂、植物提取物车间，科院院校等实验室理想的PH调控设备。

二、技术参数1、工作电源：AC220V±10% 50Hz2、控制范围：0～14 pH3、测量精度：± pH4、分辨率： pH5、泵头速度：～300转/分无极调速6、转速显示：LED数显屏7、加液速度：16#泵管～114ml/min （自来水）25#泵管～190ml/min （自来水）8、泵管：16#、25#9、加液泵头：单泵标配16#、25#进口泵管10、温度补偿：自动温度补偿(PT1000)11、pH上、下限:自由设定12、pH电极适用温度：0～80℃13、pH标准液：14、外形尺寸：330*310*230mm15、环境温度：室温～45℃16、相对湿度：<80%17、整机重量：约8kg三、控制方式控制方式：自动、手动、停止1、自动：仪器根据实时检测的pH值与设定值，自动启动/停止加液，调整pH值至设定范围。

MODEL YXH/YXHNdiameter与隔离体的配接以上各类型的仪表均可与本公司生产的使用不同材料膜片的隔离体配接，组成隔膜式电接点压力表，适用于测量多种腐蚀性较强及粘度大易结晶介质的压力。

Fitting Diaphragm SealComposing with our diaphragm seals in different materials,theabove pressure gauges can also made into the electric contactdiaphragm pressure gauges that are applied in measuringviscous,strongly corrosive medium as well as the orystallographicmedium.法兰隔膜体连接，参见说明书H.00页。

Please see Diaphragm Seal Pressure Gauge for more flange diaphragm seals.BEIJING BRIGHTY INSTRUMENT CO.,LTD.MODEL YXH/YXHN主要技术参数 Specifications 接线图Wiring Scheme YX 电接点压力表Electric contact pressure gauge M 发电机Power generator JA 接触器及其触点Contactor and its contacts JB 中间继电器及其触点Medium relay and its contacts K 组合开关Combination switch L 指示灯Indication camp RD 熔断器Fuse upper limits lower limits earth 执行标准 Execntive standard: JB/T9273-1999最小 Minimum: 0～0.1Mpa 最大 Maximum: 0-100Mpa 负压最小 Minimum negative pressure: -0.1Mpa 负压最大 Maximum negative pressure: -0.1～2.4Mpa Φ100mm ≤0.1mp △2.51A 精度Φ63mm/2.5%; Φ100/150/160mm,1.5% (1.0%可选)4%1个或2个， (Φ100mm3个或4个接点可选)1 or 2, (Φ100mm, 3 or 4 contacts available)≥110V 银镍合金，≤36V 黄金AC380V 或(or) DC220V 1A 30VA 使用温度偏离 20±5℃时，其设定点误差变化不大于0.6%/10℃When temperature deviates from 20±5℃, the error of set point is not more than 0.6%/10℃标准不充油型IP 54；充油型IP65普通玻璃、安全玻璃 Common glass or Safety glass M20×1.5或约定的特殊要求 Customized connection 专用充填液 Special liquid filled 测量范围指示精度设定精度接点数量接点材质最高工作电压最大电流触头功率温度影响防护等级仪表璃玻璃连接尺寸耐震型充液Ranges Accuracy Class(Indication)Accuracy Class(Setting)Quantity of Contacts Maximum Working Voltage Maximum Current Contact Power Temperature Effects Protection Class Window Connection Size Filling for vibration-proof styleMODEL YXH/YXHN仪表外型尺寸 DIMENTIONS。

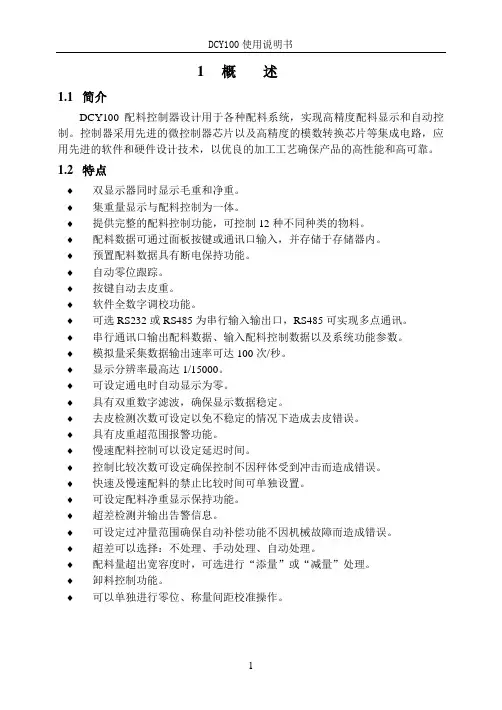

1概述1.1简介DCY100配料控制器设计用于各种配料系统，实现高精度配料显示和自动控制。

控制器采用先进的微控制器芯片以及高精度的模数转换芯片等集成电路，应用先进的软件和硬件设计技术，以优良的加工工艺确保产品的高性能和高可靠。

1.2特点♦双显示器同时显示毛重和净重。

♦集重量显示与配料控制为一体。

♦提供完整的配料控制功能，可控制12种不同种类的物料。

♦配料数据可通过面板按键或通讯口输入，并存储于存储器内。

♦预置配料数据具有断电保持功能。

♦自动零位跟踪。

♦按键自动去皮重。

♦软件全数字调校功能。

♦可选RS232或RS485为串行输入输出口，RS485可实现多点通讯。

♦串行通讯口输出配料数据、输入配料控制数据以及系统功能参数。

♦模拟量采集数据输出速率可达100次/秒。

♦显示分辨率最高达1/15000。

♦可设定通电时自动显示为零。

♦具有双重数字滤波，确保显示数据稳定。

♦去皮检测次数可设定以免不稳定的情况下造成去皮错误。

♦具有皮重超范围报警功能。

♦慢速配料控制可以设定延迟时间。

♦控制比较次数可设定确保控制不因秤体受到冲击而造成错误。

♦快速及慢速配料的禁止比较时间可单独设置。

♦可设定配料净重显示保持功能。

♦超差检测并输出告警信息。

♦可设定过冲量范围确保自动补偿功能不因机械故障而造成错误。

♦超差可以选择：不处理、手动处理、自动处理。

♦配料量超出宽容度时，可选进行“添量”或“减量”处理。

♦卸料控制功能。

♦可以单独进行零位、称量间距校准操作。

2技术规格2.1一般规格♦电源：交流220V(+10%，-15%)，50Hz±2% ，内置电源滤波。

♦工作温度：0℃～40℃。

♦工作湿度：相对湿度≤85%RH（无凝露）。

♦电源功耗：6W。

2.2数字部分♦重量显示：双排数码管毛重、净重双显示，最左边显示“－”号。

♦超载显示：显示“”。

♦显示分度间距：1、2、5。

♦小数点位置：可选择4个不同位置。

♦输出容量：开集电极输出，最高50V，0.3A。

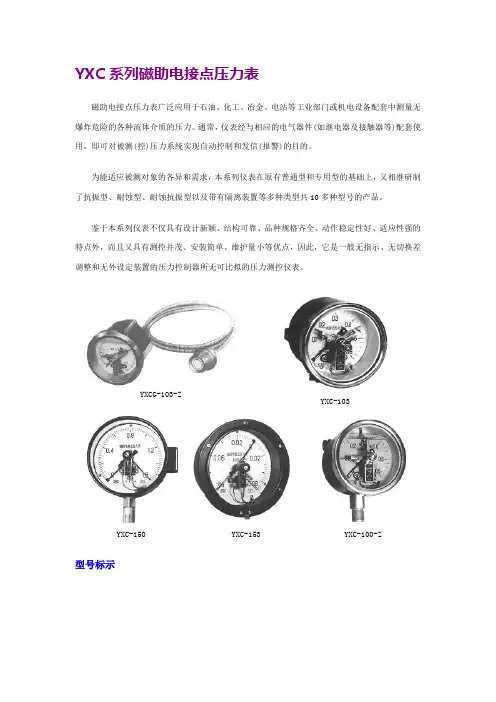

YXC系列磁助电接点压力表磁助电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

通常，仪表经与相应的电气器件(如继电器及接触器等)配套使用，即可对被测(控)压力系统实现自动控制和发信(报警)的目的。

为能适应被测对象的各异和需求，本系列仪表在原有普通型和专用型的基础上，又相继研制了抗振型、耐蚀型、耐蚀抗振型以及带有隔离装置等多种类型共10多种型号的产品。

鉴于本系列仪表不仅具有设计新颖、结构可靠、品种规格齐全、动作稳定性好、适应性强的特点外，而且又具有测控并茂、安装简单、维护量小等优点，因此，它是一般无指示、无切换差调整和无外设定装置的压力控制器所无可比拟的压力测控仪表。

YXCG-103-ZYXC-103YXC-150YXC-153YXC-100-Z型号标示主要技术指标及功能标度范围、精确度等级及接头螺纹尺寸注：1)标有“*”的型号暂限于特殊订货2)隔离式的软尾长度为1、2、3、4m(其中2m为优选长度)∙接点装置电气参数及控制形式注：当电流为1A时，工作电压应低于40V。

∙使用环境条件温度影响：示值不大于0.4%/10℃，设定点不大于0.6%/10℃(使用温度偏离20±5℃)结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调整装置和接线盒(插头座)等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形——位移，借助拉杆经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指示指针(连同触头)逐将被测值在度盘上指示出来。

与此同时，当其与设定指针上的触头(上限或下限)相接触(动断或动合)的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

电气线路连接示意图外形尺寸YXC-150、YXCA-150 YXC-153YXC-103、YXC-103B YXCG-103系列注：括号内的尺寸仅限于括号内的型号。

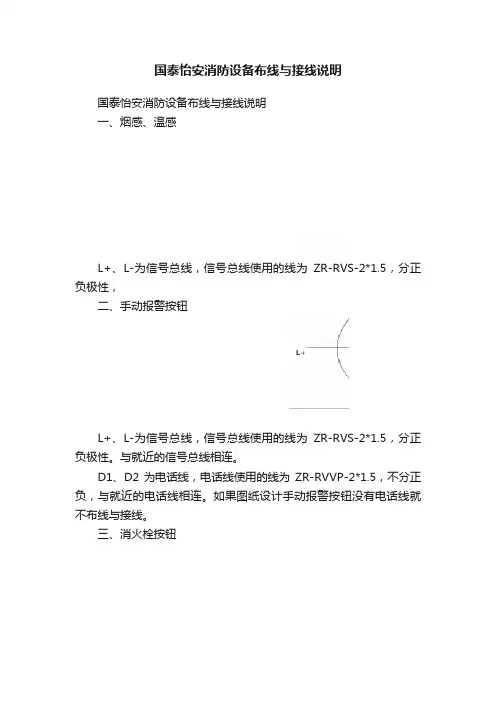

国泰怡安消防设备布线与接线说明国泰怡安消防设备布线与接线说明一、烟感、温感L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性，二、手动报警按钮L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

与就近的信号总线相连。

D1、D2为电话线，电话线使用的线为ZR-RVVP-2*1.5，不分正负，与就近的电话线相连。

如果图纸设计手动报警按钮没有电话线就不布线与接线。

三、消火栓按钮L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

与就近的信号总线相连。

K1、K2为消防泵启泵线，启泵线使用的线为ZR-BV-2*1.5，与就近的启泵线相连。

H+、H-为起泵反馈线，反馈线使用的线为ZR-BV-2*1.5，与就近的反馈线相连。

其中K1、K2、H+、H-最后送到泵房。

四、输入模块输入模块使用于水流指示器、信号蝶阀、防火阀、压力开关，水位指示等，需要信号总线。

L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

与就近的信号总线相连。

K1、K2为反馈线，接外部设备的反馈点，这个反馈点必须是无源的，没有任何电压。

水流批示器的反馈点为平时为不导通，当有水流动时变为导能的两个端子点。

信号蝶阀的反馈点为当蝶阀打开时不导通，蝶阀关闭是变成导通的两个端子点。

防火阀的反馈点为防火阀打开时不导通，防火阀关闭时变成导通的两个端子点。

防火阀需要有这样的触点两组，还有一组需要放ZR-BV-2*1.5到防火阀相对应的风机控制箱内。

如果防火阀只有一组这样的触点，防火阀的位置就需要有24V电源线。

压力开关与防火阀的要求相同，也需要有双触点。

在压力开关要放ZR-BV-2*1.5的线到喷淋泵的控制箱内。

如果压力开关只有一组触点，压力开关的位置就需要有24V电源线。

水位指示不作介绍。

将信号总线放到位，调试时指导。

五、声光报警器L+、L-为信号总线，信号总线使用的线为ZR-RVS-2*1.5，分正负极性。

Y系列-100用途说明一般压力表适用于测量无爆炸危险、不结晶、不凝固及对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

结构图Y-100ZT9244ø5.53930Y-150ø1501154818Y-150Z924730 Y-150T16511548ø5.518 Y-150ZT9247ø5.54130 Y-200ø20014618 Y-250ø2501675018尺寸图Y-B系列全不锈钢压力表产品结构原理：仪表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动结构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。

外壳为气密型结构，能有效的保护内部机件免受环境和污垢侵入。

对于在外壳内充液（一般为硅油或者甘油）的仪表，能够抗工作环境振动较剧和较少介质压力的脉动影响。

产品应用：不锈钢压力表广泛用于石油、化工、化纤、冶金、电站等工业部门中对耐腐、抗振有要求较高的工艺流程中测量各种流体介质的压力。

本仪表的整体结构设计合理、工艺精致，具有较高的测量精确度和持久的稳定性，因此不仅可提供出口，尤为国内用户对引进国外先进技术装备中的同类仪表实现国产化的理想配套产品。

不锈钢压力表尺寸数据（mm）D d0d1H1H2L L1L2接头螺纹d6076 4.5≤60143666M14×1.5；Z1/4；1/4NPT1001164.8≤100≤35205098M20×15；Z1/2；Z1/4；1/2NPT；1/4NPT；G1/2 1501655.8≤125≤60尺寸图YE系列膜盒压力表产品应用膜盒压力表采用膜盒作为测量微小压力的敏感元件。

测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。

膜盒压力表主要技术指标产品结构原理仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。

电接点压力表系列Electric contact pressure gauge series 电接点压力表被广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力。

电接点压力表通常与相应的电气器件（如继电器及接触器）配套使用。

仪表由测量系统、指示装置、电接点组件装置、外壳、调整装置和接线盒（插头座）等组成。

仪表的工作原理是基于测量系统中的弹簧管在被测介质的压力作用下，产生位移，通过齿轮传动机构将被测值在度盘上指示出来。

与此同时，仪表指针带动动触头与设定指针上的定触头（上限或下限）相接通（或切断），致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。

Electric contacts pressure gauge is widely used to petrochemical, chemical, metallur-gical electric power fields and so forth ,or applied to measurement pressure of fluid medium in the machine. Usually ,electric contact pressure gauge matches with relevant electrical apparatus,for instance,relay and contactor. The instrument is consisted of measurement system,indicating system,electric con-tact parts system, case ,adjustment system,junction box(socket) and otherwise. The principle is that under the conditions of medium pressue ,bourdon tube will show the measured value in the dial by gear wheel equipment . In the meanwhile ,the pointer of instrument will make dynamic contact touch or cut with static one (upper limits or lower limits),leading to the cut and turn-on of control system for the purpose of automatic control and alarm.目录简 介Brief Introduction普通电接点压力表YX/YXC Normal Electric Contact Pressure Gauge YX 普通型电接点压力表 适于测量对铜及铜合金，无腐蚀作用的气体及液体的压力。

HR-YX、YXC系列电接点压力表电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。

仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的最大或最小压力值的双位自动控制和发信（报警）的目的。

仪表具有测量控制功能，可任意设定上、下限值，动作稳定可靠，在石油、化工、电站、冶金等工业企业及机电设备上广泛配套使用。

结构原理仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。

当被测压力作用于弹簧管时，其末端产生相应的弹性变形一位移，经传动机构放大后，由指示装置在度盘上指示出来。

同时指针带动电接点装置的活动触点与设定指针上的触头（上限或下限）相接触的瞬时，致使控制系统接通或断开电路，以达到自动控制和发信报警的目的。

在电接点装置的电接触信号针上，装有可调节的永久磁钢，可以增加接点吸力，加快接触动作，从而使触点接触可靠，消除电弧，能有效地避免仪表由于工作环境振动或介质压力脉动造成触点的频繁关断。

所以该仪表具有动作可靠、使用寿命长、触点开关功率较大等优点。

● 接点装置电气参数及控制形式触头功率最高工作电压最大工作电流控制形式30VA（阻性负载）220VDC或380VAC 1A 上下限、双上限、双下限型号表示HR-YX-100 HR-YXC-150 HR-ZX-100ZT HR-YXC150电气电路连接示意图图中：JZ1、JZ2—继电器及触点CJ—接触器及触点RJ—热继电器M—电机YX—电接点压力表L—下限接点（绿）H—上限接点（红）B—公共接点（黄）外形尺寸HR-YXC-100(1)、HR-YXC-150(1)HR-YXC-100(2)、HR-YXC-150(2)HR-YXC-100(1)ZT、HR-YXC-150(1)ZT HR-YXC-100(2)ZT、HR-YXC-150(2)ZT HR-YXC-150、HR-YXCA-150HR-YXC-153型号 D H H1 H2 d0 d d1 B B1 L L1 HR-YXC-60φ6046 13 M14×1.556 72 14HR-YXC-100φ10095 17 M20×1.587 121 20HR-YXC-100ZTφ10096 33 30 118 M20×1.5 5.5 20 115 HR-YXC-150φ15078 40 17 165 M20×1.5 5.5 113 150 20HR-YXC-150ZTφ15078 40 30 165 M20×1.5 5.5 113 150 20 100。

1.1概述广东中山市正宇电气有限公司是生产继电保护测试装置及其配套产品的专业厂家。

保护测试仪从单相到三相，从常规型到微机型，形成系列化产品配套。

DJC-100型微机控制继电保护测试仪是参照原电力部颁发的《微机型继电保护试验装置技术条件》，结合我国电力系统继电保护的实际情况研制的继电保护通用测试装置，主要用于110KV以下电压等级的电磁型，集成电路型及微机型各类保护继电器及保护系统的测试和研究，可实现电压电流幅值，相位频率的灵活控制，并具备各种继电器和保护的专用测试模块。

是电力基层单位保护装置投运前调试和定期检验的必备工具。

本装置由内嵌工控机控制，采用单机箱、模块化结构，面板6吋彩色LCD显示。

图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。

备有串并、口，可与其它PC机通讯，试验结果可上传，也可在线打印，软件可通过Internet 网络进行本地升级。

D/A位数高，电流、电压精度好，功放采用直接耦合放大，交直流两用，能很好地仿真电力系统的暂态过程，超大的电流源输出功率及良好的宽频幅频特性，使其不但能对各类微机型保护进行特性和整定值的检验，也适用于常规电磁型等保护及安全自动装置的特性及整定值校验。

不但满足发电厂、供电局等基层电力单位调试继电保护要求，也适合各级研究部门及高等院校用来研制和考核各种继电保护。

DJC-100型微机控制继电保护测试仪系统框图如图1-1所示。

图1-1系统框图1.2特点1.内嵌工控机控制，面板6吋彩色LCD显示，仪器本体可独立工作。

2.软件图形窗口操作界面，操作简便，内置虚拟键盘，仅用鼠标即可进行操作。

3.电流电压放大器：电流、电压源中无升流器、升压器，而采用直接耦合放大方式，初级放大回路直接接收D/A转换输出的信号，不经插值处理。

使得电流电压不但能输出直流及20~1KHZ的各种波形，而且无附加延时，保证了输出响应时间及正确的暂态波形，在输出稳态波形时，由于快速的输出响应，保证了电流电压的同步性及相位角、合闸角的精度。

YTX-100/150B型防爆电接点压力表使用维护说明书本仪表系我公司按国家标准：GB/T1226-2001《一般压力表》国家标准;GB3836. 1-2000《爆炸性气体环境用电气设备第一部分：通用要求》;GB3836. 2-2000《爆炸气体环境用电设备第9部分：隔爆型“d”》，产品标准：Q/CYJ02.03-2011《防爆电接点压力表》规定设计、制造。
