凸轮轴机械加工工艺

凸轮轴生产制造工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!凸轮轴是发动机等机械设备中的重要零件，它的生产制造过程需要经过多个环节的精密加工。

毕业设计(论文)汽车发动机凸轮轴的主要机械加工工艺设计教学单位:机电工程学院专业名称:机械设计制造及其自动化学号:学生姓名:指导教师:指导单位:完成时间:汽车发动机凸轮轴的主要机械加工工艺设计摘要凸轮轴作为发动机的重要组成部分，对其配气功能有着举足轻重的作用。

当发动机工作运转的时候，凸轮轴负责控制进排气门的开合和开合量，但是由于工作时转速比较高，需要承受的扭矩的比较大，所以对凸轮轴的强度和支撑力的要求也比较高，因此在材质的选择上必须满足凸轮轴对强度等性能的要求。

凸轮轴作为一个重要的零部件，它的改进和发展对汽车发动机的配气性能的提高和进步意义重大。

本课题选取直列四缸顶置气门式发动机F3000，对它的凸轮轴加工工艺进行分析与设计，而工艺路线的拟定是工艺规程制定中的关键阶段，是工艺规程制定的总体设计。

撰写一条合理科学的工艺路线，既可以保证加工质量和生产效率，也可以有效合理的安排工人、设备、工艺装备，最终有利于降低整个生产周期和生产成本。

所以，本次设计是在仔细分析凸轮轴零件加工技术要求及加工精度后，合理确定毛坯类型，经过查阅相关书籍、手册、图标、标准、等技术资料，确定工艺的机械加工余量、工序尺寸及公差，最终定制凸轮轴零件的加工工序卡片。

关键词: 发动机；凸轮轴；工艺设计The Main Machining Process Design Of The Automobile Engine CamshaftAbstractThe camshaft as an important part of engine, has a pivotal role on its distribution. When the engine running at work, camshaft is responsible for controlling the exhaust opening and closing and opening and closing of the door, however, because of the high speed in the work, it needs to bear large torque and also has a high strength and support of the camshaft. On the choice of the material must meet the requirements of camshaft on the strength of performance. The camshaft as an important component, its improvement and development is of great significance.In this paper, the camshaft of the OHV engine processing technology for analysis and design. operational path routing is the key stage and general design. Write a reasonable scientific process route are have many advantage. This design is the careful analysis of CAM shaft parts processing technical requirements and processing accuracy, reasonable blank type, after consulting related books, manuals, ICONS, standards, technical data, determine the process of machining allowance, process dimension and tolerance, and customize the camshaft parts machining process card finally.Keyword: Engine; Camshaft; Process Design目录1 概述 (1)2 确定凸轮轴的加工工艺过程 (4)2.1 凸轮轴的作用和分类 (4)2.2 凸轮轴传动与工作条件 (5)2.3 凸轮轴的结构及其特点 (5)2.4 凸轮轴的主要技术要求分析 (6)2.5 凸轮轴的材料和毛坯的确定 (7)2.6 凸轮轴的机械加工工艺过程 (7)2.7 凸轮轴的机械加工工艺路线 (8)3 凸轮轴的机械加工工艺过程分析 (10)3.1 凸轮轴的机械加工工艺特点及分析 (10)3.2 凸轮轴主要加工工序分析 (11)3.2.1 铣凸轮轴两端面，钻中心孔 (11)3.2.2 主轴颈的加工 (11)3.2.3 凸轮轴颈的加工 (11)3.2.4 凸轮轴颈的加工 (12)4 机械加工余量、工序尺寸及公差的确定 (14)4.1 凸轮轴主要加工表面的工序安排 (14)4.2 机械加工余量、工序尺寸及公差的确定 (14)4.2.1 凸轮轴主轴颈工序尺寸及公差的确定 (14)4.2.2 凸轮轴小外圆序尺寸及公差的确定 (15)4.3 凸轮轴机械加工工艺过程卡片的制定 (15)5 总结与展望 (18)参考文献 (19)致谢 (20)1 概述凸轮轴是发动机上的一个的旋转机件，它的运动对于发动机有极其重要的作用，在发动机工作循环中，它合理地控制进排气门的开启、关闭，使经过压缩的燃油混合气充分燃烧，推动活塞运动做功，然后将废气排出燃烧室。

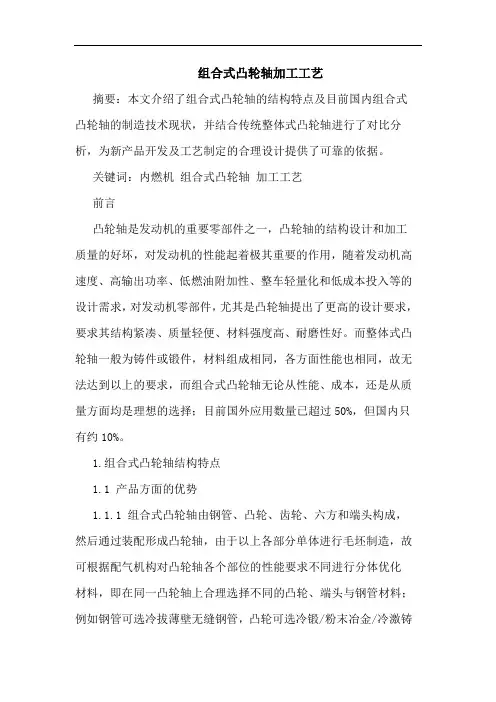

组合式凸轮轴加工工艺摘要：本文介绍了组合式凸轮轴的结构特点及目前国内组合式凸轮轴的制造技术现状，并结合传统整体式凸轮轴进行了对比分析，为新产品开发及工艺制定的合理设计提供了可靠的依据。

关键词：内燃机组合式凸轮轴加工工艺前言凸轮轴是发动机的重要零部件之一，凸轮轴的结构设计和加工质量的好坏，对发动机的性能起着极其重要的作用，随着发动机高速度、高输出功率、低燃油附加性、整车轻量化和低成本投入等的设计需求，对发动机零部件，尤其是凸轮轴提出了更高的设计要求，要求其结构紧凑、质量轻便、材料强度高、耐磨性好。

而整体式凸轮轴一般为铸件或锻件，材料组成相同，各方面性能也相同，故无法达到以上的要求，而组合式凸轮轴无论从性能、成本，还是从质量方面均是理想的选择；目前国外应用数量已超过50%，但国内只有约10%。

1.组合式凸轮轴结构特点1.1 产品方面的优势1.1.1 组合式凸轮轴由钢管、凸轮、齿轮、六方和端头构成，然后通过装配形成凸轮轴，由于以上各部分单体进行毛坯制造，故可根据配气机构对凸轮轴各个部位的性能要求不同进行分体优化材料，即在同一凸轮轴上合理选择不同的凸轮、端头与钢管材料；例如钢管可选冷拔薄壁无缝钢管，凸轮可选冷锻/粉末冶金/冷激铸铁等，齿轮、六方、端头可选粉末冶金。

1.1.2 由于钢管选用冷拔空心管，凸轮材料的优化及精密成型技术的应用，可使凸轮轴整体重量降低20%～40%，节约材料可达30%以上。

1.2 机械加工方面的优势1.2.1 可实现柔性设计，柔性生产与敏捷制造：可实现凸轮相位角与轴向位置的控制、调整和修正，有利于新产品的设计与制造，缩短新产品的研制周期。

1.2.2 可针对不同零件采用最适宜的热处理技术与表面强化技术，因而可显著提高凸轮工作曲面抗点蚀能力和耐磨性，且可避免整体凸轮轴热处理过程中产生的变形。

1.2.3 可视具体材料及形状采用冷精密塑性成形、粉末冶金烧结、精密铸造等近净成形工艺成形凸轮，既能够节省工时，并可大幅度降低制造成本。

凸轮轴加工方法凸轮轴是一种用于控制气门开合时机的机械零部件，广泛应用于汽车、摩托车、发电机和船舶等内燃机设备中。

由于凸轮轴主要用于控制气门的正时运动，因此其制造加工过程要求精度高、表面光滑、强度大、耐磨性好等特点。

下面我将详细介绍凸轮轴的加工方法。

凸轮轴的加工方法主要包括以下几个步骤：材料准备、设计图纸制作、车削、热处理、研磨、喷涂及总装等。

接下来我将逐一介绍这些步骤。

首先是材料准备。

凸轮轴通常采用高强度合金钢作为基础材料。

这种材料具有较高的强度和耐磨性，能够满足凸轮轴的工作要求。

在材料准备过程中，需要根据凸轮轴的尺寸、形状和材料要求选择合适的钢材，并进行锻造或切割成所需的坯料。

接下来是设计图纸制作。

根据凸轮轴的功能和使用要求，需要根据设计规范和要求制作详细的设计图纸。

设计图纸应包括凸轮轴的尺寸、形状、孔距、边缘处理和表面光洁度等要求。

设计图纸制作完成后，可以进行车削加工。

车削加工是凸轮轴制造中最重要的工序之一。

它是通过将工件固定在车床上，利用车刀逐渐切削去除金属材料，形成凸轮轴的外形和内孔。

车削加工可以采用多轴车床来实现，通过动态切削和传动装置的配合，精确地控制凸轮轴的形状和尺寸。

在车削加工完成后，需要对凸轮轴进行热处理。

热处理是通过加热和冷却的过程来改变材料的结构和性能。

热处理的主要目的是提高凸轮轴的强度和耐磨性，减少因磨损而引起的故障。

常用的热处理方法包括淬火、回火和正火等。

热处理完成后，需要进行研磨加工。

研磨是通过研磨机械将凸轮轴的表面进行微小的切削和抛光，以提高其表面光洁度和精度。

研磨加工可以分为粗磨、中磨和精磨等不同工序，每个工序都有特定的研磨工具和研磨参数，以保证研磨效果的质量。

研磨加工完成后，可以对凸轮轴进行喷涂。

喷涂是将合适的涂层材料喷射到凸轮轴的表面，以提高其耐磨性和抗腐蚀性。

常用的喷涂材料包括热喷涂材料、阳极氧化涂层、涂层颗粒等，每种材料都有不同的特性和应用范围。

最后是凸轮轴的总装。

凸轮生产加工工艺流程英文回答：The process of cam production and machining involves several steps to ensure the creation of a high-quality and efficient camshaft. It begins with the selection ofsuitable raw materials, which are typically steel alloys or cast iron. These materials are chosen for their strength and durability, as they need to withstand the high stresses and temperatures experienced during engine operation.Once the raw materials are obtained, they are subjected to various shaping processes. The first step is usually rough machining, where the camshaft blank is cut to the approximate shape using milling or turning machines. This rough shape is then refined through a series of grinding operations to achieve the precise dimensions and surface finish required for proper camshaft functioning.After the shaping processes, the camshaft undergoesheat treatment to enhance its mechanical properties. Heat treatment involves heating the camshaft to a specific temperature and then rapidly cooling it to induce changesin its microstructure. This process improves the camshaft's hardness, strength, and wear resistance, ensuring its longevity and reliability in engine applications.Next, the camshaft is subjected to precision machining operations to create the cam lobes and other critical features. This typically involves the use of specialized grinding machines that can accurately shape the cam profile according to the design specifications. These machines use abrasive wheels to remove material from the camshaft surface, gradually forming the desired shape and dimensions.Once the cam lobes are machined, the camshaft undergoes a series of inspections and quality control measures to ensure its dimensional accuracy and surface integrity. This may involve the use of advanced metrology equipment, suchas coordinate measuring machines (CMMs), to verify the camshaft's profile, dimensions, and surface finish. Any deviations or defects are identified and corrected toensure the final product meets the required specifications.Finally, the finished camshaft is subjected to surface treatment processes, such as polishing or coating, tofurther enhance its performance and longevity. Polishing helps to reduce friction and wear, while coatings, such as nitriding or chrome plating, provide additional protection against corrosion and wear.中文回答：凸轮的生产加工工艺流程包括多个步骤，以确保生产出高质量和高效率的凸轮轴。

凸轮轴工艺流程凸轮轴工艺流程是指在凸轮轴生产过程中所经历的各个阶段和工艺流程。

下面将以汽车凸轮轴的工艺流程为例，介绍一下凸轮轴的生产工艺流程。

第一步：原材料准备凸轮轴的原材料主要是采用高品质的合金钢，如40Cr、45#钢或者一些特殊合金。

首先需要根据产品的要求，选择适合的原材料，并进行材料检验和质量评估。

第二步：锻造在锻造过程中，按照凸轮轴的设计图纸，锻造出粗略的凸轮轴预制件。

通过锻造的加工方式，可以使原材料得到一定的塑性变形，从而提高凸轮轴的强度和硬度。

第三步：热处理经过锻造后的凸轮轴预制件需要进行热处理，以改善材料的组织结构和机械性能。

一般采用淬火和回火的方式进行热处理，通过控制温度和时间，使凸轮轴表面形成一层硬质的淬透层，而内部则形成韧性较好的回火层。

第四步：机械加工经过热处理的凸轮轴预制件需要进行机械加工，以使其达到设计要求的尺寸和形状。

机械加工包括车、铣、钻、刨、磨等工艺，通过这些工艺可以获得精确的尺寸和表面质量。

第五步：磨削在机械加工后，凸轮轴还需要进行磨削工艺，以进一步提高其尺寸精度和表面质量。

磨削包括外圆磨削、凸轮轴台阶磨削、轴颈磨削等工艺，通过磨削可以使凸轮轴的尺寸和表面达到更高的精度要求。

第六步：表面处理由于凸轮轴在使用过程中需要承受较大的摩擦和压力，为了提高其耐磨性和耐腐蚀性，常常需要进行表面处理。

常见的表面处理方式有镀铬、喷涂以及高频感应淬火等工艺。

第七步：质检凸轮轴经过以上的各个工艺流程后，需要进行质检。

质检主要包括尺寸检查、硬度检测、表面质量检验等，以确保凸轮轴达到设计要求和产品标准。

第八步：包装和发货经过质检合格的凸轮轴将进行包装和发货。

根据客户的需求和产品特性，进行合适的包装，以保证产品的完好无损，并安排好发货事宜，将产品准时送达客户手中。

以上就是汽车凸轮轴的工艺流程，在实际生产过程中，流程还可能因产品型号、规格和要求的不同而有所调整。

而每个阶段都需要严格控制和监督，确保凸轮轴的质量和性能达到客户的需求和要求。

凸轮轴瓦座偏心轴瓦盖加工工艺设计一、引言凸轮轴瓦座偏心轴瓦盖是一种重要的机械零件，用于汽车发动机中的凸轮轴安装。

在凸轮轴的旋转过程中，凸轮轴瓦座偏心轴瓦盖实现了凸轮轴与气门之间的传动连接。

因此，凸轮轴瓦座偏心轴瓦盖的加工工艺设计对于提高汽车发动机的性能和可靠性具有重要意义。

二、加工工艺设计步骤1.材料选择凸轮轴瓦座偏心轴瓦盖通常采用高强度合金钢材料进行制造，以满足其在高温高压环境下的工作要求。

在选择材料时，需要考虑到其机械性能、耐磨性和耐腐蚀性等因素。

2.工艺路线确定根据凸轮轴瓦座偏心轴瓦盖的结构特点和功能要求，确定加工工艺路线。

通常包括铸造、粗加工、精加工和表面处理等工艺环节。

3.铸造工艺凸轮轴瓦座偏心轴瓦盖通常通过铸造工艺进行制造。

在铸造过程中，需要注意控制铸件的尺寸精度和材料的均匀性。

同时，还需要考虑到铸件的收缩缺陷和夹杂物等问题，并采取相应的预防措施。

4.粗加工粗加工是指对铸件进行切削、钻孔和铰孔等工艺操作，以实现凸轮轴瓦座偏心轴瓦盖的初步成型。

在粗加工过程中，需要根据设计要求进行尺寸修正和加工余量控制。

5.精加工精加工是指对粗加工后的铸件进行精确加工的工艺操作。

主要包括车削、铣削、磨削和刻度等加工工序。

在精加工中，需要严格控制加工尺寸和表面质量，以确保凸轮轴瓦座偏心轴瓦盖的准确性和光洁度。

6.表面处理为了提高凸轮轴瓦座偏心轴瓦盖的表面硬度和耐磨性，通常采用热处理和表面涂层等工艺进行处理。

热处理可以通过淬火和回火等工艺实现，而表面涂层则可以选择硬质合金镀层或电镀等方式。

三、加工工艺设计要点1.合理选择加工设备和刀具，确保加工精度和效率。

2.严格控制加工尺寸和表面质量，避免出现尺寸偏差和表面缺陷。

3.加工过程中要注意刀具的冷却和润滑，以降低摩擦和热量对工件的影响。

4.加工前要对材料进行热处理和表面处理，以提高材料的性能和耐磨性。

5.加工过程中要进行质量检验和控制，确保产品符合设计要求。

6.加工后要进行表面处理和包装，以保护产品免受外界环境的影响。

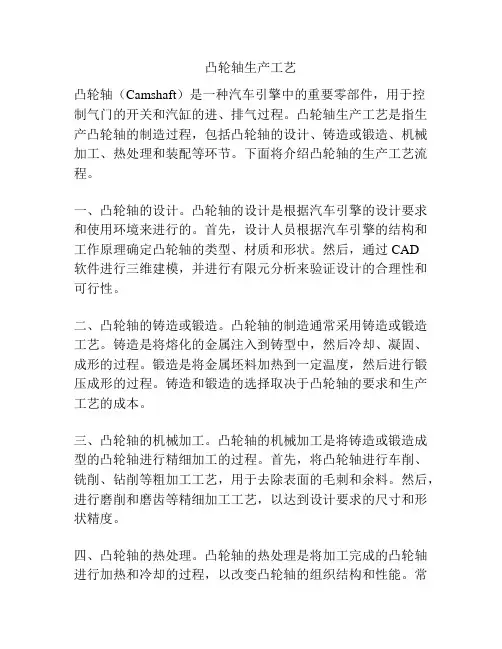

凸轮轴生产工艺凸轮轴（Camshaft）是一种汽车引擎中的重要零部件，用于控制气门的开关和汽缸的进、排气过程。

凸轮轴生产工艺是指生产凸轮轴的制造过程，包括凸轮轴的设计、铸造或锻造、机械加工、热处理和装配等环节。

下面将介绍凸轮轴的生产工艺流程。

一、凸轮轴的设计。

凸轮轴的设计是根据汽车引擎的设计要求和使用环境来进行的。

首先，设计人员根据汽车引擎的结构和工作原理确定凸轮轴的类型、材质和形状。

然后，通过CAD软件进行三维建模，并进行有限元分析来验证设计的合理性和可行性。

二、凸轮轴的铸造或锻造。

凸轮轴的制造通常采用铸造或锻造工艺。

铸造是将熔化的金属注入到铸型中，然后冷却、凝固、成形的过程。

锻造是将金属坯料加热到一定温度，然后进行锻压成形的过程。

铸造和锻造的选择取决于凸轮轴的要求和生产工艺的成本。

三、凸轮轴的机械加工。

凸轮轴的机械加工是将铸造或锻造成型的凸轮轴进行精细加工的过程。

首先，将凸轮轴进行车削、铣削、钻削等粗加工工艺，用于去除表面的毛刺和余料。

然后，进行磨削和磨齿等精细加工工艺，以达到设计要求的尺寸和形状精度。

四、凸轮轴的热处理。

凸轮轴的热处理是将加工完成的凸轮轴进行加热和冷却的过程，以改变凸轮轴的组织结构和性能。

常用的热处理方法有调质、淬火和回火等。

调质是通过加热和冷却的过程，使凸轮轴具有足够的强度和韧性。

淬火是将凸轮轴加热到临界温度，然后快速冷却，以使凸轮轴具有高硬度和耐磨性。

回火是在淬火后将凸轮轴加热到一定温度，然后慢速冷却，以减轻淬火时产生的内应力和脆性。

五、凸轮轴的装配。

凸轮轴的装配是将经过热处理的凸轮轴与其它相关零部件进行装配的过程。

根据凸轮轴的设计和使用要求，进行凸轮轴与气门摇臂、气门的连接和调整。

综上所述，凸轮轴的生产工艺是一个多个环节组成的过程，需要设计人员、铸造师和加工工人之间的协同合作。

通过合理的工艺流程和严格的质量控制，可以生产出符合设计要求和使用要求的优质凸轮轴。

毕业设计（论文）题目汽车柴油机F3000凸轮轴加工工艺设计学院机械与动力工程学院专业班级热能与动力工程2010级1班学生姓名学号**********指导教师职称副教授评阅教师职称年月日注意事项1.设计（论文）的内容包括：1）封面（按教务处制定的标准封面格式制作）2）原创性声明3）中文摘要（300字左右）、关键词4）外文摘要、关键词5）目次页（附件不统一编入）6）论文主体部分：引言（或绪论）、正文、结论7）参考文献8）致谢9）附录（对论文支持必要时）2.论文字数要求：理工类设计（论文）正文字数不少于1万字（不包括图纸、程序清单等），文科类论文正文字数不少于1.2万字。

3.附件包括：任务书、开题报告、外文译文、译文原文（复印件）。

4.文字、图表要求：1）文字通顺，语言流畅，书写字迹工整，打印字体及大小符合要求，无错别字，不准请他人代写2）工程设计类题目的图纸，要求部分用尺规绘制，部分用计算机绘制，所有图纸应符合国家技术标准规范。

图表整洁，布局合理，文字注释必须使用工程字书写，不准用徒手画3）毕业论文须用A4单面打印，论文50页以上的双面打印4）图表应绘制于无格子的页面上5）软件工程类课题应有程序清单，并提供电子文档5.装订顺序1）设计（论文）2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订3）其它学生毕业设计（论文）原创性声明本人以信誉声明：所呈交的毕业设计（论文）是在导师的指导下进行的设计（研究）工作及取得的成果，设计（论文）中引用他（她）人的文献、数据、图件、资料均已明确标注出，论文中的结论和结果为本人独立完成，不包含他人成果及为获得重庆科技学院或其它教育机构的学位或证书而使用其材料。

与我一同工作的同志对本设计（研究）所做的任何贡献均已在论文中作了明确的说明并表示了谢意。

毕业设计（论文）作者（签字）：年月日本科生毕业设计摘要摘要凸轮轴作为柴油发动机配气机构的重要部件，其性能和质量对发动机的整体性能有着直接影响，因此柴油机凸轮轴加工工艺有着特殊的要求。

发动机主要零件的加工工艺和设备（笔记）一、凸轮轴加工传统材料：优质碳素钢、合金结构钢、冷激铸铁、可锻铸铁、珠光体球墨铸铁及合金铸铁等。

1、凸轮轴的粗加工的传统工艺方法是采用靠模车床及液压仿形凸轮铣床，铣削的凸轮尺寸精度和形状都优于车削，事直接进行精磨。

对于加工余量大，较为先进的加工方法为采用CNC凸轮铣床（无靠模），铣削方法有外铣和轮廓回转铣削两种。

提供外铣技术的公司主要有：HELLER公司，日本小松、日本片冈等。

2、长期以来，凸轮轴磨床采用靠模，滚轮摆动仿形机构。

现凸轮磨床完全靠CNC控制获得精密的凸轮轮廓，同时工件无级变速旋转，广泛采用CBN （立方氮化硼）砂轮加工凸轮轴，这不仅摆脱了靠模精度对凸轮精度的影响，而且砂轮的磨损不影响加工精度。

目前能提供这种技术的公司有：美国Landis公司、英国Landis公司、日本NTC、丰田工机、德国的Kopp公司、Schaudt公司及Junker公司；意大利的Saimp公司等。

典型设备介绍：1）、Landis（兰迪斯）磨床a、采用高刚性、高强度合金铸铁床身，砂磨在静压导轨上移动，砂磨轴承采用高载荷静压轴承驱动砂轮采用超精密的调速电机进行磨削进程中的补偿以实现恒速磨削，砂轮的修整能进行自动补偿；b、该机床可使用CBN砂轮，使用CBN时砂磨每次的修整量是0.00075—0.00150mm；c、工作台拖板的移动采用重载荷、精密滚珠丝杆，编程控制往复运动；d、工件回转主轴采用超精密长寿命轴承，并采用变频无刷伺服电机直接驱动而取消皮带或齿轮驱动方式。

工作台拖板、砂轮轴架、主轴运动均采用闭环伺服驱动；e、砂轮修整安装在砂轮架上自动修整：1、金刚石滚轮修整；2、CNC编程修整；f、采用Landis 3200 CNC控制系统。

该机床达到的精度：1、轮廓精度总升程误差0.01mm2、每度升程误差≤0.0025mm3、角度相位误差（凸轮到凸轮）0.25°4、基圆尺寸误差±0.012mm砂轮恒线速度从30m/s到60m/s，可无级调速。

轿车凸轮轴加工工艺介绍1、简介凸轮轴是活塞式发动机里的一个部件。

它的作用是控制气门的开启和闭合动作。

虽然在四冲程发动机里凸轮轴的转速是曲轴的一半，不过通常它的转速依然很高，而且需要承受很大的扭矩，因此设计中对凸轮轴在强度和支撑方面的要求很高，其材质一般是特种铸铁，偶尔也有采用锻件的。

见图1 。

图1轿车发动机按照顶置凸轮轴的数目，分为顶置单凸轮轴和顶置双凸轮轴。

当每缸采用两个以上气门时，气门排列形式一般有两种：一是进气门和排气门混合排列在一根凸轮轴上，即顶置单凸轮轴（SOHC－Single Over Head Cam）式发动机。

这种发动机在顶部只安装了一根凸轮轴，因此一般每个汽缸只有两到三个气门（进气一到两个，排气一个），高速性能受到了限制。

另一种是进气门与排气门分列在两根凸轮轴上，DOHC式（Double Over Head Cam，顶置双凸轮轴）发动机这种发动机由于配备了两根凸轮轴，每个汽缸可以安装四到五个气门（进气二到三个，排气二个），高速性能得到了显著的提升。

2、分类如果按毛坯形式分，有冷激合金铸铁、球墨铸铁、装配式三种。

比较见表1。

如果按加工工艺分，有有心工艺、无心工艺、装配工艺三种。

比较见表2。

表1表23、技术要求根据凸轮轴的特点，主要有以下技术要求。

1）.支承轴颈的尺寸精度及各支承轴颈之间的同轴度2）.键槽的尺寸和位置精度3）.止推面相对于支承轴颈线的垂直度4）.凸轮基圆的尺寸精度和相对于支承轴颈轴线的同轴度5）.凸轮的位置精度6）.凸轮的形状精度（曲线升程）等4、关键加工工艺对有心工艺，简单机械加工流程图如下：对无心工艺，简单机械加工流程图如下：4.1 车（磨）止推面止推面是凸轮轴上轴向尺寸的基准。

也是和缸盖的配合基准。

止推面宽度为凸轮轴关键特性。

一般要求：宽度公差0.08、跳动：0.035一般跳动要求低于0.035采用磨削止推面，高于0.035可以采用以车代磨。

HARDINGE的车床可以满足跳动0.02的要求。

凸轮轴的加工工艺凸轮轴的加工工艺凸轮轴的材料：球墨铸铁、合金铸铁、冷激铸铁、中碳钢球墨铸铁：将接近灰铸铁成份的铁水经镁或镁的合金或其它球化剂球化处理后而获得具有球状石墨的铸铁。

石墨呈球状，大大减轻了石墨对基体的分割性和尖口作用，球墨铸铁具有较高的强度、耐磨性、抗氧化性、减震性及较小的缺口敏感性。

球墨铸铁的凸轮轴一般用在单缸内燃机上，如S195柴油机，做凸轮轴用的球墨铸铁用QT600-3或QT700-2，要求球化为2级（石墨球化率90-95%）石墨粒度大小大于6级。

凸轮轴整体硬度HB230-280合金铸铁：将接近灰铸铁成份的铁水加入Mn、Cr、Mo、Cu等元素。

从而与珠光体形成合金，减少铁素体的数量。

合金铸铁的凸轮轴一般用于高转速凸轮轴。

如CAC480凸轮轴，凸轮轴整体硬度HB263-311。

冷激铸铁：一般用于低合金铸铁表面冷激处理，使外层为白口或麻口组织，心部仍是灰口组织。

如：372凸轮轴。

使用冷激铸铁的凸轮轴处于干摩擦或半干摩擦工作状态，而具有承受较大的弯曲与接触应力，要求材料表面层抗磨且高的强度，心部仍有一定的韧性。

目前国内所用的冷激铸铁主要有两大类：铬、钼、铜冷激铸铁和铬、钼、镍冷激铸铁，冷硬层的金相组织:莱氏体+珠光体(索氏体)冷激铸铁硬度为HRC45—52,目前，国内冷激铸铁的硬度在HRC47左右。

中碳钢：一般用于大型发动机凸轮轴。

如：6102发动机采用模锻锻造成型，也有一部分用于摩托凸轮轴，成型较简单。

模锻后一般要进行退火处理以便于机械加工。

凸轮轴加工的典型工艺一．凸轮轴轴颈粗加工采用无心磨床磨削无心磨床的磨削方式有2种：贯穿式无心磨削和切入式无心磨削。

贯穿式无心磨削一般用于单砂轮，它的导轮是单叶双曲面，推动凸轮轴沿轴向移动，仅仅用于磨削光轴。

切入式无心磨削是由多砂轮磨削（若是单砂轮磨削，一般砂轮被修整成成型砂轮，如：磨削液压挺柱的球面），如现有480凸轮轴的磨削，可磨削阶梯轴，导轮为多片盘状组合而成，工件不能沿轴向移动，无论是哪一种磨削方式，工件的中心都高于砂轮和导轮的中心，一般切入式磨削都有上料工位、磨削工位、测量工位、卸料工位组成。

发动机凸轮轴的铸造工艺及机械加工工艺研究摘要：发动机是汽车、摩托车、内燃机的核心关键部位，没有了发动机，动力也就失去了来源，而凸轮轴又是发动机的核心零部件，凸轮轴的性能和质量决定着发动机的整机性能。

本文通过发动机凸轮轴的铸造工艺、机械加工工艺的过程和控制方法，结合制造业的工厂实际，对汽车发动机的凸轮轴铸造工艺及凸轮轴加工工艺深入分析研究。

关键词：发动机；凸轮轴；铸造；加工；研究1.发动机凸轮轴铸造工艺研究1.1发动机的凸轮轴感应加热淬火铸铁发动机的凸轮轴毛坯在铸态感应加热淬火过程中，就是把工件放入到感应器中，通过一次通电加热，喷淋介质冷却淬火。

淬火后必须要有一定的余热，这样可以更好的利用余热回火，避免淬火的应力。

通常控制方法有两种，一种是通过改变淬火介质的浓度来实现的，另一种是通过调整工件在淬火介质中的时间。

发动机的凸轮轴感应加热淬火铸铁的优点是，铸造的设备相对简单，安装可靠，自动化的程度相对高，方便批量生产，并且淬火的质量稳定。

但是其也有自身的缺点，淬火硬度不是很高，并且凸轮轴变形较大，不适合长凸轮轴的铸造。

1.2发动机的凸轮轴毛坯材料为冷激铸铁发动机的凸轮轴毛坯材料为冷激铸铁的工艺方法，首先在铸造时，必须在发动机的凸轮轴模具内放置冷铁，再浇铸后使其凸轮急速冷却，以便凸轮轴迅速的凝固，在凸轮轴的表面形成莱氏体的硬化层。

这样可以使发动机凸轮轴表面的洛氏硬度有50度，进而使得凸轮轴有良好的耐磨性。

这种方法的优点是，避免了发动机凸轮轴热处理过程，不仅节约了能源，使得发动机凸轮铸造加工一次成形，而且还可以提高发动机凸轮轴的硬度和耐磨性，让凸轮轴的组织结构均匀。

但是这种方法也有自身的缺点，其缺点是在铸造过程中要人工来放置冷铁，这就使得劳动强度相对较大。

1.3发动机的凸轮轴离子氮化加工法发动机的凸轮轴离子渗氮是一种能够强化金属表面的化学热处理方法，这种方法被广泛适用到了铸铁、合金钢、碳钢等。

发动机的凸轮轴在经过离子渗氮处理以后，能够明显的提高材料表面的硬度，让发动机的凸轮轴可以有很高的耐磨性、疲劳强度，以及抗蚀能力和抗烧伤性等。

凸轮轴加工工艺凸轮轴是一种重要的机械传动装置，用于将来自引擎的旋转运动转化为线性运动，驱动汽车等机械设备的运行。

凸轮轴的加工工艺对于其性能和质量起着重要的影响。

本文将详细介绍凸轮轴加工的工艺过程和注意事项。

1.工艺流程凸轮轴加工的工艺流程包括以下几个关键步骤：1.1 材料准备：选择适合的材料对凸轮轴的性能和耐用性至关重要。

常见的材料有碳钢、合金钢等。

在材料准备阶段，需要对材料进行检验和筛选，确保其质量符合要求。

1.2 成品设计：根据汽车或机械设备的需求，通过CAD软件进行凸轮轴的设计。

设计包括凸轮的形状、凸轮的数量和位置等。

1.3 粗加工：将材料锯断成合适的长度，并进行外形修整。

粗加工通常采用车床等机床进行，以确保凸轮轴的整体形状和尺寸符合设计要求。

1.4 精加工：精加工是凸轮轴加工的重要环节。

其中包括车削、铣削、钻孔等工艺。

通过这些工艺，将凸轮轴的各个部位进行加工，使其形成凸轮和轴颈等特殊结构。

1.5 热处理：热处理是为了提高凸轮轴的硬度和强度，以增加其使用寿命和耐磨性。

常见的热处理方法包括淬火、回火等。

1.6 表面处理：为了提高凸轮轴的表面质量和耐腐蚀性，常常需要进行表面处理。

常见的表面处理方法有镀铬、喷涂等。

1.7 检验和调整：在加工完成后，需要对凸轮轴进行检验和调整，以确保其质量和性能符合要求。

常见的检验方法有尺寸测量、硬度测试等。

2.注意事项凸轮轴加工过程中需要注意以下几个方面：2.1 切削参数的选择：切削参数的选择直接影响凸轮轴的加工质量和效率。

不同的材料和工艺要求需要选择不同的切削速度、进给量和切削深度等参数。

2.2 工具的选择和磨具的修整：工具的选择和磨具的修整对于凸轮轴的加工精度和表面质量起着决定性的作用。

需要选择适合的工具和磨具，并进行定期的修整和更换。

2.3 温度控制：加工过程中需要控制好温度，避免过热或过冷对凸轮轴的影响。

特别是热处理过程中，需要控制好加热温度和冷却速度，以确保凸轮轴的性能和硬度符合要求。

凸轮轴工艺流程凸轮轴是内燃机的重要零部件，它通过凸轮的设计和运动，控制气门的开闭时间和行程，从而实现气门的正时开启和关闭，保证发动机的正常运转。

凸轮轴的制造工艺流程对于发动机的性能和可靠性有着重要的影响。

下面将介绍凸轮轴的工艺流程。

一、原材料准备。

凸轮轴的原材料通常采用优质合金钢，如40Cr、45号钢等。

首先需要对原材料进行质量检测，包括化学成分、机械性能等指标的检测。

然后根据凸轮轴的设计要求，进行锻造或铸造成型，得到初步的凸轮轴毛坯。

二、粗加工。

对初步成型的凸轮轴毛坯进行粗加工，包括车削、铣削、钻削等工艺，将毛坯的外形和尺寸加工到设计要求的公差范围内。

这一步需要精确的加工设备和工艺，以确保凸轮轴的几何形状和尺寸精度。

三、热处理。

粗加工后的凸轮轴需要进行热处理，以提高其硬度和强度。

常用的热处理工艺包括调质、淬火、渗碳等，根据凸轮轴的使用要求和材料特性选择合适的热处理工艺，确保凸轮轴具有良好的机械性能。

四、精密加工。

经过热处理的凸轮轴需要进行精密加工，包括磨削、磨齿、抛光等工艺，以提高凸轮轴的表面粗糙度和几何精度。

这一步需要高精度的加工设备和工艺，以确保凸轮轴的工作表面具有良好的光洁度和匹配性。

五、表面处理。

最后，对凸轮轴进行表面处理，包括镀层、喷涂等工艺，以提高凸轮轴的耐磨性和耐腐蚀性。

常用的表面处理方法包括镀铬、喷涂涂层等，根据凸轮轴的使用环境和要求选择合适的表面处理工艺。

六、检测与包装。

最后，对凸轮轴进行质量检测，包括外观检查、尺寸检测、硬度测试等，确保凸轮轴的质量符合设计要求。

然后进行包装，将凸轮轴包装成合适的包装箱或包装袋，以便运输和储存。

以上就是凸轮轴的工艺流程，通过以上工艺流程，可以生产出具有良好性能和可靠性的凸轮轴，为内燃机的正常运转提供了重要保障。

凸轮轴的加工工艺凸轮轴的加工工艺编辑本段凸轮轴的材料：球墨铸铁、合金铸铁、冷激铸铁、中碳钢球墨铸铁：将接近灰铸铁成份的铁水经镁或镁的合金或其它球化剂球化处理后而获得具有球状石墨的铸铁。

石墨呈球状，大大减轻了石墨对基体的分割性和尖口作用，球墨铸铁具有较高的强度、耐磨性、抗氧化性、减震性及较小的缺口敏感性。

球墨铸铁的凸轮轴一般用在单缸内燃机上，如S195柴油机，做凸轮轴用的球墨铸铁用QT600-3或QT700-2，要求球化为2级（石墨球化率90-95%）石墨粒度大小大于6级。

凸轮轴整体硬度HB230-280合金铸铁：将接近灰铸铁成份的铁水加入Mn、Cr、Mo、Cu等元素。

从而与珠光体形成合金，减少铁素体的数量。

合金铸铁的凸轮轴一般用于高转速凸轮轴。

如CAC480凸轮轴，凸轮轴整体硬度HB263-311。

冷激铸铁：一般用于低合金铸铁表面冷激处理，使外层为白口或麻口组织，心部仍是灰口组织。

如：372凸轮轴。

使用冷激铸铁的凸轮轴处于干摩擦或半干摩擦工作状态，而具有承受较大的弯曲与接触应力，要求材料表面层抗磨且高的强度，心部仍有一定的韧性。

目前国内所用的冷激铸铁主要有两大类：铬、钼、铜冷激铸铁和铬、钼、镍冷激铸铁，冷硬层的金相组织:莱氏体+珠光体(索氏体)冷激铸铁硬度为HRC45—52,目前，国内冷激铸铁的硬度在HRC47左右。

中碳钢：一般用于大型发动机凸轮轴。

如：6102发动机采用模锻锻造成型，也有一部分用于摩托凸轮轴，成型较简单。

模锻后一般要进行退火处理以便于机械加工。

凸轮轴加工的典型工艺编辑本段一．凸轮轴轴颈粗加工采用无心磨床磨削编辑本段无心磨床的磨削方式有2种：贯穿式无心磨削和切入式无心磨削。

贯穿式无心磨削一般用于单砂轮，它的导轮是单叶双曲面，推动凸轮轴沿轴向移动，仅仅用于磨削光轴。

切入式无心磨削是由多砂轮磨削（若是单砂轮磨削，一般砂轮被修整成成型砂轮，如：磨削液压挺柱的球面），如现有480凸轮轴的磨削，可磨削阶梯轴，导轮为多片盘状组合而成，工件不能沿轴向移动，无论是哪一种磨削方式，工件的中心都高于砂轮和导轮的中心，一般切入式磨削都有上料工位、磨削工位、测量工位、卸料工位组成。
