地板辐射采暖系统施工方案
一、引言
地板辐射采暖系统是一种通过地板表面辐射热量的方式来实现室内舒适供暖的系统。

本文将介绍地板辐射采暖系统的施工方案，包括材料准备、施工步骤和注意事项等内容。

二、材料准备
在进行地板辐射采暖系统施工之前，需要准备以下材料：
•地板辐射采暖系统管道（一般为PEX管或PE管）
•地板辐射散热板
•散热管支架
•热水循环泵
•水温调节阀
•管道连接件
•绝缘材料
•标准工具箱
三、施工步骤
1. 确定地板辐射采暖系统布局
在进行施工之前，需要根据室内布局确定地板辐射采暖系统的布置方案，包括散热板的位置和管道的走向等。

2. 安装散热管支架
根据布局方案，在地面上安装散热管支架，以支撑散热板和管道。

3. 安装散热板和管道
将散热板按照布局方案安装在散热管支架上，并连接好各个板块之间的管道。

4. 安装热水循环泵和水温调节阀
将热水循环泵和水温调节阀安装在系统中，保证热水的循环流动和温度控制。

5. 连接管道
根据布局方案，连接好散热板上的管道与热水循环泵、水温调节阀等设备之间的管道。

四、注意事项
•在施工过程中，要确保管道连接处的密封性，避免漏水现象。

•在散热板安装时，要注意散热管支架的稳固性，以防板块松动。

•在散热板和地面之间要加入绝缘材料，避免热量损失和地板受损。

五、总结
通过本文对地板辐射采暖系统施工方案的介绍，可以更好地了解这种供暖系统的构成和施工要点。

在实际施工过程中，要严格按照施工方案进行操作，确保系统的正常运行和使用效果。

地板辐射采暖工程施工方案1. 背景随着现代科技的不断发展，人们对舒适的生活质量的需求也不断提高。

在采暖方面，传统的采暖方式存在诸多问题，如空气干燥、噪声污染等，而地板辐射采暖技术则成为了新的解决方案。

此技术有效地改善了室内环境，提高了舒适度。

2. 工程原理地板辐射采暖是一种传热方式，通过地面散发的辐射热进行采暖，达到室内温度升高的效果。

此方案需要先将空气通过外部环境采集回来，然后通过地面加温达到相对湿度的减少和室内空气干燥度的提高。

3. 施工前准备在开始施工之前，需要进行以下准备工作：•定义工程目标,明确客户需求以及符合当地政策和法律法规的安全要求及设计规范要求.•进行技术分析，了解施工现场的环境及地基情况，为工程提供技术支持.•进行施工标准和进度计划的制定，借助软件或文档进行状态跟踪.•确认资源和物料，重新确定资源分配和物料预订的计划.•制定建造者技能培训计划，帮助员工掌握和应用最新的技术知识.4. 施工步骤4.1 硬化处理首先需要对地面进行硬化处理，最好选择加固地面的方法以提高地面的承载能力。

地面表面选择相对平整的建设场户。

并花费一定精力整平地面。

4.2 测量定位根据施工图纸和工艺要求，进行地板辐射设备在室内的定位测量。

采用先定位再设备的方法以保证施工准确度。

4.3 开槽安装根据设备的铺装位置和铺设线路，通过开槽安装地板辐射设备。

需要在内部进行专业的工艺处理，排斥外部干扰。

4.4 连接管路接下来，需要将设备和支撑管道连接起来进行协同运行。

在布局过程中，最好要安排一些阻抗变换器以避免胡须分支管道。

4.5 整体覆盖地面在管道和设备安装完成后，覆盖整个地面，防止在日常使用时造成任何伤害。

需要使用合适的温度库范围内的沥青或类似的减震材料.5. 施工质检在施工完成后，需要对地面辐射系统进行功能和性能测试以保证其正常工作。

质检工程师还需要在所有的检查过程中进行评估和计算，以确保整个系统运行正常、功能完善、高效且符合要求。

低温热水地板辐射采暖专项施工方案及技术三篇篇一：低温热水地板辐射采暖专项施工方案一、编制依据《建筑工程施工质量验收统一标准》（GB50300——20XX）；《建筑给水排水及采暖工程施工质量质量验收规范》（50242——20XX）；《地面辐射供暖技术规程》（JGJ142——20XX）；XX设计文件：楼面地板辐射采暖构成：5、预留30厚面层4、40厚C20细石混凝土垫层3、0.2厚真空镀铝聚酯薄膜2、30厚聚苯乙烯泡沫板保温层1、钢筋混凝土楼板卫生间地板辐射采暖构成：8、预留30厚面层7、0.6厚SBC防水层6、40厚C20细石混凝土垫层5、0.2厚真空镀铝聚酯薄膜4、20厚聚苯乙烯泡沫板保温层3、0.6厚SBC防水层2、20厚1；3水泥砂浆找坡1、钢筋混凝土楼板室内盘管PE-RT20*20连接支管PP-R塑铝稳态管S4级二、施工准备1、本工程设计为低温热水地板辐射采暖，准备工作必须行之有效。

2、对施工现场所有操作人员进行技术交底、安全交底，掌握施工工艺和规范标准要求。

3、按计划提前组织原材料进场，并出示合格证和检验报告，现场抽查送试复检。

4、主要施工工具，塑料管专用连接机具，试压泵，专用管剪，专用割管刀、手电钻、电热风机、铰板及板牙、板手、锯弓、刮刀、手锤、钢卷尺、盘尺、水平尺、角尺。

5、对现场进行清理，打扫干净，达到地板辐射施工要求。

三、施工工艺方法要求（一）地板辐射施工工艺流程准备工作—→绝热层施工—→集配装置安装—→加热盘管安装—→加热盘管冲洗—→初次水压试压—→加热盘管砼填充层施工—→二次水压试验—→面层施工—→系统调试—→结束。

（二）施工方法1、绝热层施工a.地面基层清理对水泥砂浆找平层进行清理，找平层上不应有砂石、垃圾、积灰等杂物，其平整度应符合规范要求。

b.绝热板铺设1)铺设绝热板之前，应根据房间形状和面积大小，合理下料裁板。

2)将保温板按先里后外顺序铺设在找平层上，多层绝热层应错缝铺设，接合处应严密，铺设应平整，不应凹凸不平或起包。

地板辐射采暖施工方案地板辐射采暖是一种能够提供舒适的室内温度，同时降低能源消耗的采暖方式。

它利用地面的辐射热能将热量传递给室内空气，使其达到所需温度。

这种采暖方式不仅能够保持室内温度均匀，还可以减少空气对流，降低热能的损失。

下面我将介绍地板辐射采暖的施工方案。

第一步：准备工作在进行地板辐射采暖施工之前，需要对室内进行细致的规划和设计。

首先要根据房屋的结构和面积确定需要安装地板辐射采暖的区域。

然后要考虑地板材料的选择，一般来说，地板辐射采暖适用于木质地板、石材地板、地砖等。

最后要确定采暖系统的类型和布置方式，包括选择热水地板辐射或电地板辐射、地暖管道布置的密度等。

第二步：安装地板辐射系统在进行地板辐射采暖系统的安装之前，需要进行地面处理。

首先要确保地面平整，没有明显的凹凸不平。

其次要检查地面的防潮性能，可以采用涂抹防水涂料或铺设防水层。

接下来要进行地面铺设辐射管道，可以选择高密度聚乙烯管或多层复合管。

辐射管道的铺设要注意均匀分布和合理布置，可以采用螺旋形、蛇形或直线形布置方式。

最后要进行地面的保温处理，可以选择铺设保温材料或涂抹保温涂料。

第三步：连接采暖设备在地板辐射采暖系统的安装完成后，需要进行采暖设备的连接。

如果选择热水地板辐射采暖系统，需要连接热水锅炉或地源热泵等供热设备。

如果选择电地板辐射采暖系统，需要连接电源。

在连接采暖设备之前，要进行相关的测试和检查，确保系统运行正常。

第四步：试运行和调试在地板辐射采暖系统安装和连接完成后，需要进行试运行和调试。

首先要启动采暖设备，检查系统运行情况。

然后要进行温度调节，根据室内温度的实际需求进行调整。

同时要注意检查系统的运行稳定性和能源消耗情况，保证系统的正常运行和高效利用。

第五步：使用和维护在地板辐射采暖系统正式投入使用后，要定期进行系统的维护和保养。

首先要清洁地板表面，保持地板的整洁和光滑。

其次要检查辐射管道的连接和密封情况，确保没有漏水现象。

同时要定期检查采暖设备的运行情况和能源消耗情况，进行必要的维修和调整。

地板辐射采暖工程施工方案一、工程概述地板辐射采暖工程是一种采用热水或电能在地板下产生热量的供暖方式，具有节能、环保、舒适等特点。

本施工方案旨在明确地板辐射采暖工程从施工准备到后期维护的每一步操作，确保工程质量及运行效果。

二、材料准备与检查准备所需材料，包括保温材料、辐射管道、温控系统等，并按照设计要求进行核对。

对所有材料进行质量检验，确保符合工程要求。

三、地面清理与找平清理地面，移除杂物，确保地面平整、干燥、无油污。

对不平整的地面进行找平处理，保证地面平整度在允许范围内。

四、保温层施工与铺设根据设计要求铺设保温层，确保保温材料紧密贴合地面，无缝隙。

使用专用胶带或固定件固定保温层，防止移位。

五、辐射管道安装与连接按照设计图纸铺设辐射管道，确保管道间距均匀、布局合理。

使用专用连接件连接管道，确保连接处牢固、无渗漏。

六、温控系统安装与调试安装温控设备，包括温控器、传感器等，确保安装位置准确。

进行温控系统调试，确保系统能够正常运行，温度控制准确。

七、地板铺设与调试铺设地板，确保地板与辐射管道之间的间距合适，避免损坏管道。

进行地板调试，检查地板与温控系统之间的连接是否正常。

八、系统验收与调试对整个系统进行验收，检查各部件是否安装正确、运行正常。

进行系统调试，确保系统能够在不同温度下稳定运行，满足设计要求。

九、后期维护与保养定期对系统进行检查，确保各部件运行正常，无损坏。

对系统进行保养，包括清洁、紧固松动部件等，确保系统长期稳定运行。

通过上述施工方案，可以确保地板辐射采暖工程从施工到后期维护的每一步都得到有效控制，保证工程质量和运行效果。

同时，定期对系统进行维护和保养，可以延长系统使用寿命，提高供暖效果。

地板辐射采暖系统施工方案一、工程准备1.1工程测量：根据建筑物的平面布置和高度来确定辐射管道的布置，并测量出辐射管道的长度。

1.2材料预备：准备好所需的材料，包括辐射管道、管件、保温层、地面材料等。

还需要对材料进行检查，确保质量符合要求。

二、管道安装2.1保温层施工：先在地面上铺设一层保温垫，并用机械方法压实，确保地面稳定平整。

2.2辐射管道安装：按照设计要求，将辐射管道布置在保温层上，采用专用工具将辐射管道连接起来，并使用扣件固定在地面上。

2.3排水系统：为了避免管道堵塞和维修，需要设置排水系统，使水能够顺畅流出。

2.4连接管路：将供水管路与辐射管道连接起来，并且安装水流量控制装置，以便控制供水的流量和温度。

三、系统调试3.1系统整体测试：管道安装完成后，需要进行整体测试，检查辐射管道的质量和安装的效果。

3.2温度调整：根据设计要求，调整供水温度和流量，控制室内温度在舒适范围内。

3.3系统调试：对系统进行调试，确保辐射采暖系统正常运行，并且没有漏水和渗水现象。

四、维护4.1定期检查：定期检查辐射管道和连接件的情况，及时发现问题并进行维修。

4.2清洗管道：定期清洗辐射管道，防止管道内部积水和污垢对系统的影响。

4.3更换部件：根据使用情况，适时更换老化的管道和连接件，确保系统的安全和稳定运行。

4.4总结经验：根据实际运行情况，总结经验教训，对系统进行优化和改进，提高采暖效果和能效。

总结：地板辐射采暖系统施工方案主要包括工程准备、管道安装、系统调试和维护四个方面。

通过科学的施工方案和细致的工作，能够确保地板辐射采暖系统的正常运行和长期稳定性，提供舒适的供暖环境。

xxxxx项目工程地面辐射采暖工程施工方案xxxxx工程集团公司年月日xxxxx项目工程地面辐射采暖工程施工方案审批栏xxxxx项目工程地面辐射采暖工程施工方案一、工程概述：工程名称：xxxxx项目工程地面辐射采暖工程开发商：工程地点：工程范围：低温地板辐射采暖系统分集水器以内部分安装工程（不含砼垫层施工）建筑面积：约㎡总工期：绝对工期为天。

二、地暖系统情况：热源：见设计图纸热负荷：见设计图纸设计参数：见设计图纸系统范围：见设计图纸系统分置（户型）：见设计图纸三、供暖方式：本工程采用低温热水地面辐射采暖系统。

1.管材采用PE-RT管材，管材外径为20㎜，弯曲半径不小于6d。

2.分、集水器采用优质铜制分水器。

3.地面铺设苯板容重20kg/ m3,厚度为20mm。

4.铝箔反射膜采用加筋铝箔。

5.膨胀缝材、边角保温、卡钉、护管、铝箔、胶带等按照图纸设计及施工工艺要求有序安装。

四、主要施工机具设备地板采暖必备施工机具有：气（水）压泵、电锤、管钳、活动扳手、壁纸刀，专用裁管刀、改锥、电笔、电缆线盘、压力表、试压用管件等。

五、低温热水地板辐射供暖工程施工前应具备以下条件：1.设计图纸及相关文件齐全。

2.施工方案、施工组织计划及图纸会审已通过，施工技术已进行技术交底。

3.施工力量和工具能保证正常施工。

4.施工现场施工用水、电、材料储放场地和临时设施能满足施工需求。

5.与地暖施工冲突的其它工种已完工或已做工序调整，能够满足施工场地要求。

6.衔接工种已全部按设计完成并验收。

7.室内地面已根据地暖施工需要全部剔凿完毕。

8.房间应已封闭，门窗尽可能安装完毕。

9.低温热水地面辐射采暖所用材料进行检查合格后方可在工程上使用。

10.低温热水地板辐射供暖施工温度不宜低于5℃。

六、管材使用、连接方法、试验标准、混凝土回填：1、地面盘管：采用PE-RT管材。

2、管件连接：采用铜制卡环套式管件连接。

3、实验标准：0.6Mpa气压实验，15分钟压降不超过0.05Mpa，无渗漏为合格。

地辐热采暖工程施工方案一、材料要求3.1 所有进出使用材料，必须具备生产合格证、检验报告方可施工；3.2埋地管材采用耐热聚乙烯管（PE）De20×2.3，集分水器至水暖井采用（PB）De3.2×2.9；3.3保温层采用聚苯乙烯保温板，密度≥20Kg/m3；3.4弹性膨胀膏；3.5 铝箔薄脂纸。

二、作业条件4.1 室内+0.5m线放置完毕；4.2 外墙铝合金门窗安装完毕；4.3施工现场水电供应齐全；4.4 楼层贯通管道、套管、烟道等下部均用堵漏灵等处理一道。

五、低温地板辐射采暖简解5.1低温地板辐射采暖的特点地板采暖以温度不高于60℃的热水为热媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传热方式向室内供热的供暖方式。

这一更具人性化的采暖方式，以其舒适、卫生、保健、高效、节能、不占使用面积、使用寿命长等特点，日渐成为时尚、品味生活不可或缺的部分。

它是通过埋设在地板下混凝土层中的加热盘管的热水循环把地表温度加热并保持在25℃左右，通过辐射，使房间气温达到人体适宜的温度。

5.2低温地板辐射采暖大样组成详见下图：六、施工工艺6.1工艺流程基层处理→铺设保温层（苯板、铝箔）→保温带与伸缩缝设置→铺设钢丝网片→铺设PE管→加压测试→安装集、分水器→隐蔽验收→施工混凝土填充层→立（干）管清洗→系统试压→系统调试与运行。

6.2工艺标准6.2.1基层处理：基层表面应表面平整，不得有凹凸不平，墙根应清理干净，基层无浮灰、水泥渣。

6.2.2铺设保温层：1）在平整、干燥、无杂物的地面铺设约2㎝厚度聚苯乙烯泡沫塑料板，错缝排列铺设，相互间接合紧密，铺设平整度达到要求。

6.2.3保温带及伸缩缝的设置：1）保温带的设置：在采暖房间的四周墙根均设保温带，保温带采用10mm厚聚苯乙烯泡沫塑料板设置，保温带设置必须固定，可用粘接剂粘贴在四周墙根，应交圈设置，同时保证保温带设置由保温层上部至面层上部10mm处。

地板辐射采暖工程施工方案一、工程概况地板辐射采暖是一种先进的采暖方式，通过地板下的散热器将热量传导到室内，使室内温度均匀，舒适度高。

本次工程是在某大型居住区进行地板辐射采暖的施工，旨在提升居民的生活品质和采暖效果。

二、施工准备1. 检查施工图纸，了解工程范围和要求；2. 准备施工材料，包括散热器、管道、地板等；3. 安排施工人员，确保施工人员具有相关证书和经验；4. 般打桩，渣土搬运等作业限制性条件三、施工前准备1. 安全检查：确保施工现场安全，设置警示标识，提供安全防护用具；2. 整理现场：清理施工现场，确保施工通道畅通；3. 确认供水和供电情况：确保地板辐射采暖系统能够正常供水和供电；4. 制定施工计划：按照施工图纸，制定详细的施工计划，包括施工步骤、时间安排等。

四、施工步骤1. 散热器安装（1）测量：根据施工图纸进行测量，确定散热器的位置和尺寸；（2）安装：根据测量结果，安装散热器，确保安装牢固并按照要求安装；（3）连接管道：连接散热器和供暖管道，确保管道连接牢固，无漏水现象。

2. 地板安装（1）准备地面：清理地面，确保地面平整、干燥；（2）铺设地板：根据施工图纸，铺设地板，并对接缝进行处理，确保地板铺设平整、美观。

3. 系统调试（1）供水调试：接通供水系统，进行水压测试，确保系统正常供水；（2）供电调试：接通供电系统，进行电压测试，确保系统正常供电；（3）系统调试：调试地板辐射采暖系统，确定系统正常工作。

五、施工质量控制1. 施工图纸：根据施工图纸进行施工，确保施工符合图纸要求；2. 施工规范：严格按照施工规范进行施工，确保施工质量；3. 工艺要求：根据地板辐射采暖系统的工艺要求进行施工，确保系统运行正常；4. 完工验收：在施工完成后，对地板辐射采暖系统进行完工验收，确保系统达到设计要求。

六、施工安全保障1. 安全培训：对施工人员进行安全培训，提高安全意识；2. 安全防护：提供安全防护用具，确保施工人员的安全；3. 安全检查：定期对施工现场进行安全检查，排除安全隐患；4. 应急预案：制定施工现场应急预案，确保施工过程中的安全。

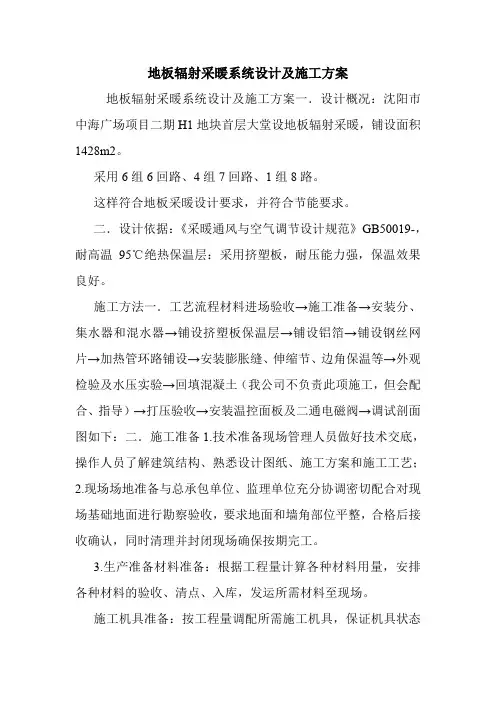

地板辐射采暖系统设计及施工方案地板辐射采暖系统设计及施工方案一．设计概况：沈阳市中海广场项目二期H1地块首层大堂设地板辐射采暖，铺设面积1428m2。

采用6组6回路、4组7回路、1组8路。

这样符合地板采暖设计要求，并符合节能要求。

二．设计依据：《采暖通风与空气调节设计规范》GB50019-，耐高温95℃绝热保温层：采用挤塑板，耐压能力强，保温效果良好。

施工方法一．工艺流程材料进场验收→施工准备→安装分、集水器和混水器→铺设挤塑板保温层→铺设铝箔→铺设钢丝网片→加热管环路铺设→安装膨胀缝、伸缩节、边角保温等→外观检验及水压实验→回填混凝土（我公司不负责此项施工，但会配合、指导）→打压验收→安装温控面板及二通电磁阀→调试剖面图如下：二．施工准备1.技术准备现场管理人员做好技术交底，操作人员了解建筑结构、熟悉设计图纸、施工方案和施工工艺；2.现场场地准备与总承包单位、监理单位充分协调密切配合对现场基础地面进行勘察验收，要求地面和墙角部位平整，合格后接收确认，同时清理并封闭现场确保按期完工。

3.生产准备材料准备：根据工程量计算各种材料用量，安排各种材料的验收、清点、入库，发运所需材料至现场。

施工机具准备：按工程量调配所需施工机具，保证机具状态良好，确保正常施工。

主要施工机具为气泵、压力表、冲击钻、手电钻、管剪刀、壁纸刀、整元器、弯管弹簧、扳手、管钳、移动电箱，需要热熔连接管道时配备热熔器。

4.施工条件要求为确保管道在地板辐射采暖系统在施工中不受破坏，达到满意使用效果，地板采暖施工应与土建施工密切配合，协同工作，保证以下施工条件：施工前整个作业而必须密封,不得出现交叉作业的现象。

要求室内初装修完成以后,地板采暖进场施工。

墙面与地面交接处必须垂直与平整，不允许有任何灰渣等杂物。

施工地面必须平整，无混凝土块、灰渣等；施工前地面应干燥，无积水，无其他散料、杂物；施工前应作防水区域，必须防水做完；施工前所有水管、电线管必须安装完毕，并不得凸出地面。
