第44卷第12期 山 西建筑Vol .44No .122 0 1 8 年 4 月SHANXI ARCHITECTUREApr . 2018文章编号：1009-6825 (2018) 12-0008-02常开防火门的设置部位和消防控制卢德海1梁党辉2(1.浙江大学建筑设计研究院有限公司，浙江杭州310028; 2.中国电子科技集团公司电子科学研究院，北京100041)摘要:分析了民用建筑设置常开防火门的几个典型场所,并非所有的防火门均为常闭，比如设在疏散走道上防火分区处的防火 门就应该是常开防火门，在火灾时需自动关闭并有反馈信号到消控室，故此类常开防火门需要设置防火门监控系统。
关键词：常开防火门，常闭防火门，反馈信号，防火门监控系统中图分类号:TU 998.1文献标识码:A〇引言需自带按顺序自动闭合的功能，见图2。
随着新的“火灾自动报警规范”的实施，防火门监控系统在我 们的电气消防报警设计中常常遇到。
根据公安部消防局公消 [2017]159号答复意见的内容，除了现行《建筑设计防火规范》规 定的具有信号反馈功能的防火门外，虽然其他防火门不强制设置 监控系统，但是鉴于其重要性，鼓励有条件的场所,对于设置在疏 散通道上的防火门，设计防火门监控系统。
故防火门监控系统在 电气消防设计中的重要性可想而知。
设计中遇到的大多数情况 都是常闭防火门，这里不做讨论。
但到底哪些是常开防火门，每 个设计师的做法并不是很统一，如果没规范依据就很难有说服 力。
其实规范对于需要设置常开防火门的典型部位已做了规定， 比如两个防火分区分隔处的疏散通道上的防火门等部位应设置 常开防火门，火灾时应能自动关闭并有反馈信号。
1常开防火门的设置部位1)国标图集13J 811—1改(2015年修改版）《建筑设计防火规范》图示第6-25页（以下简称“建规图集”）：对于防火门的设置做 了相应规定：a .建筑内经常被使用的、且安装在疏散通道上的防火门，建 议设置成常开启的防火门。
北京乐鸟科技有限公司防火门监控系统选型公司名称：北京乐鸟科技有限公司工厂地址：北京市昌平区摩尔国际中心7号楼2单元1411技术电话： 010 – 5944 3580销售电话： 010 – 5944 3581商务电话： 010 – 5944 3583网站： 目录为什么要设计使用防火门监控器防火门设置的有关规定防火门在消防实践中存在的主要问题中华人民共和国国家标准GB29364-2012《防火门监控器》的要点介绍LN9 防火门监控系统LN9H 防火门监控器LN9P 防火门区域分机LN9K 防火门门磁开关LN9D 防火门电动闭门器LN9F 防火门电磁释放器防火门监控系统施工防火门监控系统安装图例防火门监控系统设计图例为什么要设计使用防火门监控器•为了防止火灾在建筑物中蔓延扩大，需要采取必要的防火分隔措施，防火门和防火卷帘等防火分隔物能在一定时间内满足耐火稳定性、完整性和隔热性要求，把建筑物的空间分隔成若干个防火分区，使每个防火分区一旦发生火灾时，能够在一定的时间内不至于向外蔓延扩大，以此来有效地控制火势，为扑救火灾创造良好的条件。
虽然防火门、防护卷帘在建筑工程消防设计中被广泛采用，但在消防实践中因设计不合理、选型不当、安装不规范，存在常开式防火门被常闭式代替，防火门被防护卷帘代替，特别是在一些高层建筑、大型公共聚集场所使用防火门时与场所的经营性质经常发生矛盾，以上诸多问题导致防火门不能有效的发作用。
因此在新颁布《火灾自动报警系统设计规范》GB 50116-2013 做出对防火门进行有效监控的规定。
防火门在消防实践中存在的主要问题• 1、《建筑设计防火规范》、《高层民用建筑防火规范》相关条文中对设置常开式防火门、常闭式防火门的具体场所和部位不明确。
由于规范条文的模糊，造成设计人员对防火门设计上的“误区”。
实际上《建规》第7.5.2 条第二款中规定：常开式防火门应能在火灾时自动关闭，并应有信号反馈的功能。
防火门门磁开关的安装方法及安装示意图—乐鸟北京乐鸟科技有限公司是专业做防火门监控系统的厂火门监控模块，防火门门磁开关，防火门电磁释放器和防火门电动闭门器，其中门磁开关是防火门监控系统中必须要用到的产品,防火门门磁开关是给防火门提供防火门开闭状态的信号传感器，本产品使用铝制外壳。
它主要使用簧片开关、霍尔开关、磁检测器等调查,范围内的磁场门磁开关。
离开一个断开时触发报警输出磁场。
磁簧开关使用的磁铁与寿命长、高强度磁铁,它在门上。
开关安装在门框上,高强度磁铁安装在门,当门关闭,磁铁,里德接近对方,里德和磁铁。
当门被打开时,磁铁从芦苇,芦苇失磁断开,触发报警输出。
LN9K型开关,例如,使用寿命长,高强度磁铁。
磁铁和簧片触点动作后,接触来自不同制造商略有不同,一般在5厘米。
磁簧开关采用两种接线方式。
一种传统的螺丝。
还有一种独特的连接模式,自动压力(ZDC)方法——连接不需要提前剥线。
只要插线连接孔,拧紧螺丝,连接线固定自动剥皮。
LN9K型门磁开关可以安装在一个表面上,还可以使用补充圆形插头埋墙式安装,容易与该网站合作环境,安装更方便。
的安装应使磁铁和里德横向距离近,调整距离使门磁开关是可靠的,并且不能碰撞。
系统施工●监控器到监控分机之间的连接线每台监控器可以带多台监控分机，监控器与监控分机之间的通讯线采用ZR-RVSp-2*1.0mm2 的双绞线缆，每路最远布线长度为10000m。
●监控分机到监控模块之间的连接线●监控分机与监控模块之间的电源线采用NH-RVS-2×1.5mm2 SC20 ,CC，在带满32 只模块（其中常开防火门为16个）的情况下，最远布线长度为500m，基本原则：最末端常开防火门的电源电压不低于18V。
●监控分机与监控模块之间通讯线采用ZR-RVSp-2×1.0mm2 SC20 ,CC，在带满32 只监控模块的情况下，最远布线长度为1000m，布线方式为手拉手, 不允许出现节点、分支。

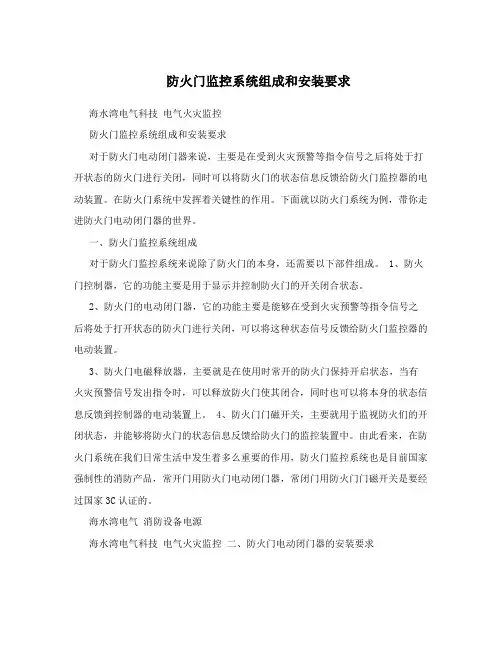

防火门监控系统组成和安装要求海水湾电气科技电气火灾监控防火门监控系统组成和安装要求对于防火门电动闭门器来说，主要是在受到火灾预警等指令信号之后将处于打开状态的防火门进行关闭，同时可以将防火门的状态信息反馈给防火门监控器的电动装置。
在防火门系统中发挥着关键性的作用。
下面就以防火门系统为例，带你走进防火门电动闭门器的世界。
一、防火门监控系统组成对于防火门监控系统来说除了防火门的本身，还需要以下部件组成。
1、防火门控制器，它的功能主要是用于显示并控制防火门的开关闭合状态。
2、防火门的电动闭门器，它的功能主要是能够在受到火灾预警等指令信号之后将处于打开状态的防火门进行关闭，可以将这种状态信号反馈给防火门监控器的电动装置。
3、防火门电磁释放器，主要就是在使用时常开的防火门保持开启状态，当有火灾预警信号发出指令时，可以释放防火门使其闭合，同时也可以将本身的状态信息反馈到控制器的电动装置上。
4、防火门门磁开关，主要就用于监视防火们的开闭状态，并能够将防火门的状态信息反馈给防火门的监控装置中。
由此看来，在防火门系统在我们日常生活中发生着多么重要的作用，防火门监控系统也是目前国家强制性的消防产品，常开门用防火门电动闭门器，常闭门用防火门门磁开关是要经过国家3C认证的。
海水湾电气消防设备电源海水湾电气科技电气火灾监控二、防火门电动闭门器的安装要求1、对于双扇防火门电动闭门器使用的时候，主要是通过两扇门之间的咬口进行密闭的，如果关闭时先后顺序颠倒则不能将防火门关严，最终会导致防火门失去原有的效果。
所以在设置控制门扇关闭前后步骤的顺序器，确保闭门器的正常运行。
2、如果防火门的门把手是需要用手转动才能开启的情况，在火灾发生的时候可能会由于门把手被高温炙烤而很容易由于过于烤烫无法直接用手转动把手。
所以，在选择防火门时最好选用可以用手或者用身体挤开的防火门。
在使用防火门系统的时候，需要将防火门所在防火区域的两个独立的火灾探测器或一只探测器与一只手动火灾报警按钮的报警信号，作为常开防火门关闭的联动触发信号，搭配防火门电动闭门器进行使用。
