第章安装工程消耗量定额
- 格式:ppt
- 大小:239.00 KB
- 文档页数:24

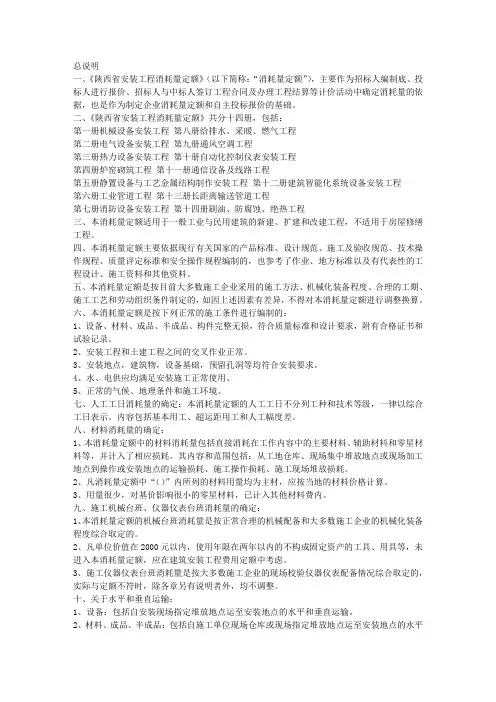

总说明一、《陕西省安装工程消耗量定额》(以下简称:“消耗量定额”),主要作为招标人编制底、投标人进行报价、招标人与中标人签订工程合同及办理工程结算等计价活动中确定消耗量的依据,也是作为制定企业消耗量定额和自主投标报价的基础。
二、《陕西省安装工程消耗量定额》共分十四册,包括:第一册机械设备安装工程第八册给排水、采暖、燃气工程第二册电气设备安装工程第九册通风空调工程第三册热力设备安装工程第十册自动化控制仪表安装工程第四册炉窑砌筑工程第十一册通信设备及线路工程第五册静置设备与工艺金属结构制作安装工程第十二册建筑智能化系统设备安装工程第六册工业管道工程第十三册长距离输送管道工程第七册消防设备安装工程第十四册刷油、防腐蚀、绝热工程三、本消耗量定额适用于一般工业与民用建筑的新建、扩建和改建工程,不适用于房屋修缮工程。
四、本消耗量定额主要依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制的,也参考了作业、地方标准以及有代表性的工程设计、施工资料和其他资料。
五、本消耗量定额是按目前大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制定的,如因上述因素有差异,不得对本消耗量定额进行调整换算。
六、本消耗量定额是按下列正常的施工条件进行编制的:1、设备、材料、成品、半成品、构件完整无损,符合质量标准和设计要求,附有合格证书和试验记录。
2、安装工程和土建工程之间的交叉作业正常。
3、安装地点,建筑物,设备基础,预留孔洞等均符合安装要求。
4、水、电供应均满足安装施工正常使用。
5、正常的气候、地理条件和施工环境。
七、人工工日消耗量的确定:本消耗量定额的人工工日不分列工种和技术等级,一律以综合工日表示。
内容包括基本用工、超运距用工和人工幅度差。
八、材料消耗量的确定:1、本消耗量定额中的材料消耗量包括直接消耗在工作内容中的主要材料、辅助材料和零星材料等,并计入了相应损耗。
山东安装工程消耗量定额(2006)第二册说明一、山东省安装工程消耗量定额第二册《电气设备安装工程》(以下简称本定额)适用于工业与民用新建、扩建和整体更新改造工程中10KV以下变配电设备及线路安装工程、车间动力电气设备及电气照明器具、防雷及接地装置安装、配管配线、电梯电气装置、电气调整试验等的安装工程。
二、本定额主要依据的标准、规范有:1.《电气装置安装工程高压电器施工及验收规范》GBJ 147-90。
2.《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ 148-90。
3.《电气装置安装工程母线装置施工及验收规范》GBJ 149-90。
4.《电气装置安装工程电气设备交接试验标准》GB 50150-91。
5.《电气装置安装工程电缆设备线路施工及验收规范》GB 50168-92。
6.《电气装置安装工程接地装置施工及验收规范》GB 50169-92。
7.《电气装置安装工程旋转电机施工及验收规范》GB 50170-92。
8.《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB 50171-92。
9.《电气装置安装工程蓄电池施工及验收规范》GB 50172-92。
10.《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB 50173-92。
11.《电气装置安装工程低压电器施工及验收规范》GB 50254-96。
12.《电气装置安装工程电力变流设备施工及验收规范》GB 50255-96。
13.《电气装置安装工程起重机电气装置施工验收规范》GB 50256-96。
14.《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB 50257-96。
15.《电气装置安装工程1KV及以下配线工程施工及验收规范》GB 50258-96。
16.《电气装置安装工程电气照明装置施工及验收规范》GB 50259-96。
17.《电力建设安全工作规程》GL-5009.1-92。
18.《民用建筑电气设计规范》JGJ/T 16-92。
第一章管道安装一、本章包括碳钢管、不锈钢管、合金钢管及有色金属管、非金属管、生产用铸铁管安装。
二、本章低、中、高压管道安装(衬里钢管除外)均包括直管安装全部工序内容,不包括管件的管口连接工序,以“m”为计量单位。
三、衬里钢管包括直管、管件、法兰含量的安装及拆除全部工序内容,以“m”为计量单位。
四、站类及室内碳钢管道安装适用于新建、扩建工程的锅炉房、泵房、站类及所有室内工业管道(低压)项目,该项目均已包括直管及管件安装全部工序内容。
五、本章不包括以下工作内容,应执行本册其它相应项目:1.管件连接(站类及室内低压碳钢管除外)。
2.阀门安装。
3.法兰安装。
4.管道压力试验、吹扫与清洗。
5.焊口无损探伤与热处理。
6.管道支架制作与安装。
7.管口焊接管内、外充氩气保护。
8.管件制作、煨弯(站类及室内低压碳钢管除外)。
工程量计算规则;1.管道安装按压力等级、材质、规格、焊接形式分别列项。
2.各种管道安装工程量,均按设计管道中心线长度,以“m”为计量单位,均不扣除阀门及各种管件所占长度;主材应按消耗量指标规定计算。
3.设计要求管道采用法兰连接时,管道安装应执行本章相应项目,而法兰(法兰铸铁管、玻璃钢管除外)安装应执行本册第四章相应项目。
4.管道工程中的方型补偿器安装、直管及两臂部分可按管道中心线延长“m”并入到相应管道的工程量内,套用管道安装相应项目,而方型补偿器的弯头可按管件计算,套用第二章管件连接相应项目。
5.室外工业排水管道计算工程量时,均不扣除排水井所占长度。
6.衬里钢管预制安装,管件按成品,弯头两端按接短管焊法兰考虑,包括了直管、管件、法兰全部安装工作内容(二次安装、一次拆除),但不包括衬里及场外运输。
7.伴热管项目已包括煨弯工序内容,不得另行计算。
8.加热套管安装按内、外管分别计算工程量,执行相应项目。
9.室内与室外管道碰头(带气碰头点除外),本消耗量指标是综合考虑的,不得另行计算。
10.本章是按管道集中预制后运往现场安装与直接在现场预制安装综合考虑的,现场无论采用何种方法,均不作调整。
第一章土石方工程一、人工土方1.土壤分类:详见“土壤岩石分类表”。
表内Ⅰ、Ⅱ类为消耗量定额中一、二类土壤(普通土);Ⅲ类为消耗量定额中的三类土壤(坚土);Ⅳ类为消耗量定额中的四类土壤(砂砾坚土)。
2.人工土方项目是按干土编制的,如挖湿土时,人工乘以系数1.18。
干湿土的划分以地下常水位为准,地下常水位以上为干土,地下常水位以下为湿土。
同一槽内有干湿土时应分别计算,使用时,可按下列方法进行:第一步:将同一槽内干湿土的体积分别计算出来。
第二步:将湿土乘系数后加干土的体积按该槽的全深计算。
3.人工挖土方是按双面抛土编制的,如单面抛土,人工需乘以系数1.15。
4.本章未考虑排水费用,发生时另行计算。
5.在有挡土板支撑下挖土方时,按实际挖土方量,人工乘以系数1.43,挡土板支撑是按木支撑考虑的,若采用钢支撑,不得调整。
6.人工挖地坑执行人工挖沟槽相应项目。
二、机械土方1.2.人工挖土部分按相应项目人工乘以系数2.0。
人工清沟土方量已含在人工挖土工程量内。
3.遇到有地下电缆、光缆、管道等地下设施的地段,地下设施前后1.5m范围内的沟槽应采用人工开挖。
4.土壤含水率大于25%时,应另行计算。
5.挖掘机在垫板上进行作业时,人工、机械乘以系数1.25,但不包括垫板铺设所需的工料、机械消耗。
6.推土机推未经压实的堆积土时,项目乘以系数0.73。
三、石方1.岩石分类,详见“土壤岩石分类表”。
表内Ⅴ类为消耗量定额中松石;Ⅵ~Ⅷ类为消耗量定额中次坚石;Ⅸ、Ⅹ类为消耗量定额中普坚石;Ⅺ、Ⅻ类为特坚石。
2.人工凿岩适用于不宜进行爆破地域的石方开挖工程。
机械挖土方时,若土壤中砾石含量比例大于30%,多年沉积的砂砾以及泥砂层石质,按挖掘机挖渣的相应项目执行。
四、水下管沟开挖1.水下管沟开挖分水下裸露爆破、拉铲清沟和气举吸泥成沟。
适用于枯水位平均水深2~6m,河床以泥砂、砂卵石及岩石为主的大中型河流水下管沟开挖工程。
2.地质类别划分致密砂层:包括砂砾、粗砂、中砂、细砂、粉砂及轻亚粘土。
《山东省安装工程工程量清单计价办法》问题解答1、第一册机械设备安装定额项目均不包括设备本体无负荷试运转所用的水、电、气、油、燃料等,但对于清单项目的机械设备安装,这部分材料费是否包含于综合单价中?答:设备单体无负荷试运转所用的水、电、气、油、燃料等,现行定额中未包括,清单计价规范中也未编列统一的项目编码.按国家现行的工程造价费用构成,联合试运转费不属于建筑安装工程费,这些内容属于工程建设其他费用中的"第三类——与未来企业生产经营有关的其他费用”中,且通常是由建设单位负责的。
实际工程中的处理方式有两种:一是业主委托施工单位按施工方案或实耗数量列入工程结算;二是由建设单位无偿提供,最终在工程项目决算的设备安装工程费项下列支。
对于在清单计价时此类费用是否计入综合单价,应以建设单位(招标人)的要求来决定,并在工程量清单中加以说明,告知投标人,是否在清单综合单价中计算。
如业主委托承包企业计入清单综合单价时,可以采用编制”其他项目清单”的方式处理,即在”其他项目清单”的"投标人部分"中增列(补充)"配合联动试车费",由投标人自主报价。
2、清单计价办法中,”工程内容及其消耗量定额”栏中如对应某工程内容的定额缺项,是否可套其它清单项目中所包含的定额编号。
答:清单报价完全是自主报价。
我省清单计价办法中所列的项目工程内容及消耗量定额均属参考,列出这些定额编号只是为以统一定额为基础报价提供一些方便。
遇有所列工程内容与拟建工程实际不符或定额缺项等,如何报价则完全由报价人自行确定。
例如:—000中断接卡子箱可以套用定额2—1561。
3、避雷装置清单项目计量单位为”项",何为”一项"?答:避雷装置包括避雷针(网)、引下线、接地极等一整套共同完成避雷作用的装置,一整套装置即为”一项”.4、住宅楼设置户外水井表,每户一根给水立管,在室内形成管束,暗设在一根套管内,套管使用排水PVC塑料管材,列清单时单独列项还是综合在给水项目中?答:如编列工程量清单,根据清单项目设置以形成工程实体(指形成生产工艺作用或使用功能的主要实体部分)的划分原则,该保护套管不必单独列项(必要时可加以说明),由报价人在综合单价中考虑。

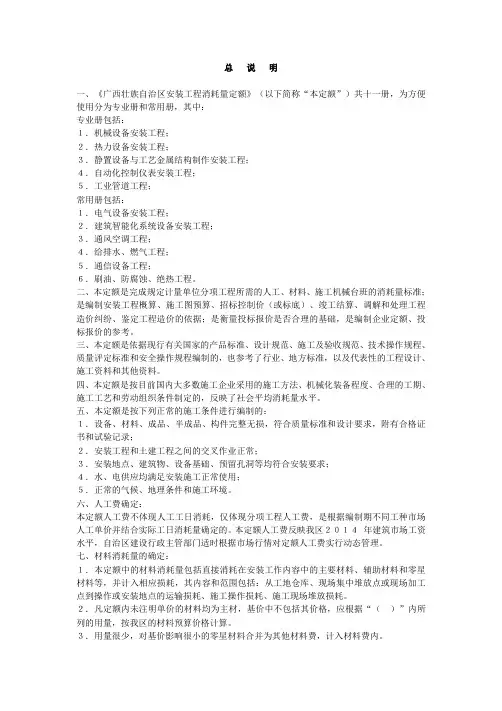

总说明一、《广西壮族自治区安装工程消耗量定额》(以下简称“本定额”)共十一册,为方便使用分为专业册和常用册,其中:专业册包括:1.机械设备安装工程;2.热力设备安装工程;3.静置设备与工艺金属结构制作安装工程;4.自动化控制仪表安装工程;5.工业管道工程;常用册包括:1.电气设备安装工程;2.建筑智能化系统设备安装工程;3.通风空调工程;4.给排水、燃气工程;5.通信设备工程;6.刷油、防腐蚀、绝热工程。
二、本定额是完成规定计量单位分项工程所需的人工、材料、施工机械台班的消耗量标准;是编制安装工程概算、施工图预算、招标控制价(或标底)、竣工结算、调解和处理工程造价纠纷、鉴定工程造价的依据;是衡量投标报价是否合理的基础,是编制企业定额、投标报价的参考。
三、本定额是依据现行有关国家的产品标准、设计规范、施工及验收规范、技术操作规程、质量评定标准和安全操作规程编制的,也参考了行业、地方标准,以及代表性的工程设计、施工资料和其他资料。
四、本定额是按目前国内大多数施工企业采用的施工方法、机械化装备程度、合理的工期、施工工艺和劳动组织条件制定的,反映了社会平均消耗量水平。
五、本定额是按下列正常的施工条件进行编制的:1.设备、材料、成品、半成品、构件完整无损,符合质量标准和设计要求,附有合格证书和试验记录;2.安装工程和土建工程之间的交叉作业正常;3.安装地点、建筑物、设备基础、预留孔洞等均符合安装要求;4.水、电供应均满足安装施工正常使用;5.正常的气候、地理条件和施工环境。
六、人工费确定:本定额人工费不体现人工工日消耗,仅体现分项工程人工费,是根据编制期不同工种市场人工单价并结合实际工日消耗量确定的。
本定额人工费反映我区2014年建筑市场工资水平,自治区建设行政主管部门适时根据市场行情对定额人工费实行动态管理。
七、材料消耗量的确定:1.本定额中的材料消耗量包括直接消耗在安装工作内容中的主要材料、辅助材料和零星材料等,并计入相应损耗,其内容和范围包括:从工地仓库、现场集中堆放点或现场加工点到操作或安装地点的运输损耗、施工操作损耗、施工现场堆放损耗。
第A.1章土、石方工程一、人工土石方1.土壤、岩石分类,详见工程量计算规则A.1土石方工程中的“土壤及岩石(普氏)分类表”。
人工挖土方、挖沟槽、地坑项目深度最深为6m,超过6m时,按6m以内每加深1m乘以系数1.25。
2.人工土方项目是按干土编制的,如挖湿土时,人工乘以系数1.18。
干湿的划分,应根据地质勘测资料按地下常水位划分,地下常水位以上为干土,以下为湿土。
3.挖沟槽、地坑、土方及挖流砂、淤泥项目中未包括地下水位以下施工的排水费,发生时另行计算。
挖土方时如有地表水需要排除时,亦应另行计算。
4.人工挖淤泥、流砂深度超过1.5m时,超过部分工程量按垂直深度每1m折合成水平运距7m计算,深度按坑底至地面的全高计算。
5.在挡土板支撑下挖土方时,按实际挖土体积,人工乘以系数1.43。
6.挖桩间土方时,按实际挖土体积(扣除桩所占体积),人工乘以系数1.5。
7.场地竖向布置挖、填、找平土方时,不再计算平整场地工程量。
8.基础回填灰土时,套用B.1楼地面工程相应项目,人工乘以系数0.7。
9.人工石方、机械石方、爆破石方等工程,允许的超挖范围内的石方数量计算在石方工程量内。
允许超挖量:次坚石、普坚石为200mm,特坚石为150mm。
10.石方爆破项目是按炮眼法松动爆破编制的,不分明炮、闷炮,但闷炮的覆盖材料应另行计算。
11.石方爆破是按电雷管起爆编制的,如采用火雷管爆破时,雷管应换算,数量不变。
项目中的胶质导线换为导火索,导火索的长度按每个雷管2.12m计算。
12.项目中的爆破材料是按炮孔中无地下渗水、积水(雨水积水除外)计算的。
炮孔中若出现地下渗水、积水时,发生的费用另行计算。
项目中未计算爆破时需覆盖的安全网、草袋、架设安全屏障等,发生时的费用另行计算。
13.土石方工程有关项目的划分:(1)土方工程:平整场地:平整场地系指厚度在±30cm以内的就地挖、填、找平。
土方:凡挖土厚度在30cm以上,坑底宽度在3m以上及坑底面积在20m 2 以上的挖土为挖土方。

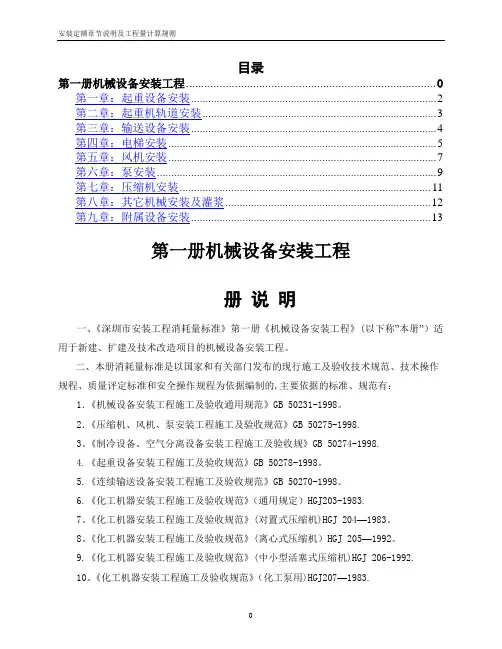

目录第一册机械设备安装工程 0第一章:起重设备安装 (2)第二章:起重机轨道安装 (3)第三章:输送设备安装 (4)第四章:电梯安装 (5)第五章:风机安装 (7)第六章:泵安装 (9)第七章:压缩机安装 (11)第八章:其它机械安装及灌浆 (12)第九章:附属设备安装 (13)第一册机械设备安装工程册说明一、《深圳市安装工程消耗量标准》第一册《机械设备安装工程》(以下称”本册”)适用于新建、扩建及技术改造项目的机械设备安装工程。
二、本册消耗量标准是以国家和有关部门发布的现行施工及验收技术规范、技术操作规程、质量评定标准和安全操作规程为依据编制的,主要依据的标准、规范有:1.《机械设备安装工程施工及验收通用规范》GB 50231-1998。
2.《压缩机、风机、泵安装工程施工及验收规范》GB 50275-1998.3。
《制冷设备、空气分离设备安装工程施工及验收规》GB 50274-1998.4.《起重设备安装工程施工及验收规范》GB 50278-1998。
5.《连续输送设备安装工程施工及验收规范》GB 50270-1998。
6.《化工机器安装工程施工及验收规范》(通用规定)HGJ203-1983.7。
《化工机器安装工程施工及验收规范》(对置式压缩机)HGJ 204—1983。
8。
《化工机器安装工程施工及验收规范》(离心式压缩机)HGJ 205—1992。
9.《化工机器安装工程施工及验收规范》(中小型活塞式压缩机)HGJ 206-1992.10。
《化工机器安装工程施工及验收规范》(化工泵用)HGJ207—1983.11.《机械产品目录》(2002年).12.《深圳市施工机械台班》(2003)。
三、本册除各章另有说明外,均包括下列工作内容:1.安装主要工序:施工准备,设备、材料及工、机具搬运,设备开箱、点件、外观检查、配合基础验收、铲麻面、划线、定位、起重机具装拆、清洗、吊装、组装、连接、安放垫铁及地脚螺栓,设备找正、调平、精平、焊接、固定、灌浆、单机试运转。
《山东省安装工程消耗量定额》第一册机械设备安装工程主讲人:王文彬定额主要内容及适用范围1本册定额与其他册定额的关系2本册定额与原定额比较主要变化情况3与工程量清单计价的衔接情况4本册定额共性问题的说明5目录CONTENTS 分章节介绍6概述一、项目设置及适用范围●本册定额主要包括通用机械设备和部分专用机械设备安装项目,共分十三章1417个子目主要内容适用范围●本册定额适用于工业与民用建筑的新建、扩建通用安装工程中机械设备的安装和拆装检查不适用于修缮、临时工程。
二、本册定额与其他册定额的关系1.与第八册《工业管道工程》的界限:凡属于设备本体外联管道或仪表系统的第一个阀门或第一片法兰以外的管道安装,均执行第八册或其他相关册定额。
如属于设备配套供应成品管道系统而未供应的,现场按施工图设计配制安装的,亦属于此范围。
2.与第四册《电气设备安装工程》的界限:本册定额中均未包括各种设备的电气系统检查接线调试等内容,该内容应执行第四册《电气设备安装工程》。
3.与第三册《静置设备与工艺金属结构制作安装工程》的界限:凡属于工艺金属结构工程范围内的,均执行第三册《静置设备与工艺金属结构制作安装工程》。
与本册中各种设备配套的小型金属构件,如有短缺或少量增加时,也应执行第三册有关定额项目。
4.与第二册《热力设备安装工程》的界限:凡属热力车间(或电站)中所用风机、泵、输送设备等,在第二册《热力设备安装工程》册已按其型号规格列有项目者,均套用第二册有关定额,此外,均套用本册定额。
5.与第七册《通风空调工程》的界限:凡属于通风空调工程系统的风机、空调设备等均执行第七册《通风空调工程》。
6.各种小型站(库)系统的附属设备制作工程,均执行第三册《静置设备与工艺金属结构制作安装工程》。
三、本册定额与原定额比较主要变化情况1.定额项目设置主要变化保留了原定额第一~六章的内容和顺序,取消了原定额第七章《电梯安装》的全部内容,保留了原定额第八~十二章的内容和顺序,因第七章取消,第八~十二章顺序改为第七~十一章。
第四章法兰安装一、本章适用于低、中、高压管道、管件、法兰阀门上的各种法兰安装,以“付”为计量单位。
二、不锈钢、有色金属的焊环活动法兰,执行翻边活动法兰安装相应项目。
三、各种法兰、法兰盲板安装,项目内只包括一个垫片和一付法兰用螺栓的安装。
四、透镜垫、螺栓本身价格另行计算,其中螺栓按实际用量加3%损耗计算。
五、消耗量指标内垫片材质与实际不符时,可按实调整。
六、全加热套管法兰安装,按内套管法兰直径执行相应项目乘以系数2.0。
七、法兰安装以“个”为单位计算时,执行法兰安装相应项目乘以系数0.61,螺栓数量不变。
八、中压平焊法兰,执行低压相应项目乘以系数1.2。
九、节流装置执行法兰安装相应项目。
工程量计算规则:1.各种法兰安装,应按其不同材质、不同压力及连接方式不同,区别其不同的公称直径分别以“付”为单位,执行相应项目。
2.不锈钢、有色金属的焊环活动法兰安装,可执行翻边活动法兰安装相应项目,但应将消耗量指标中的翻边短管换为焊环,并另行计算其价值。
3.中、低压法兰安装的垫片是按石棉橡胶板考虑的,如设计有特殊要求时可按实调整。
4.法兰安装不包括安装后系统调试运转中的冷、热态紧固内容,发生时应另行计算。
5.高压碳钢螺纹法兰安装,包括了螺栓涂二硫化钼工作内容。
6.高压对焊法兰包括了密封面涂机油工作内容,不包括螺栓涂二硫化钼、石墨机油或石墨粉。
硬度检查应按设计要求另行计算。
7.中压碳钢螺纹法兰、中压碳钢平焊法兰安装应分别执行低压碳钢螺纹法兰、低压碳钢平焊法兰安装相应项目,其人工、材料、机械应乘以系数1.2。
8.用法兰连接的管道安装,管道与法兰分别计算工程量,执行相应项目。
9.在管道上安装的节流装置,已包括了短管装拆工作内容,执行法兰安装相应项目。
10.焊接盲板(封头)执行管件连接相应项目乘以系数0.6,盲板(封头)材料应另行计算。
山东省安装工程消耗量定额说明总说明一、《山东省安装工程消耗量定额》共分十一册,包括:第一册机械设备安装工程DXD37-201-2002;第二册电气设备安装工程DXD37-202-2002;第三册热力设备安装工程DXD37-203-2002;第四册炉窑砌筑工程DXD37-204-2002;第五册静置设备与工艺金属结构制作安装工程DXD37-205-2002;第六册工业管道工程DXD37-206-2002;第七册DXD37-207-2002;第八册给排水、采暖、燃气工程DXD37-208-2002;第九册通风空调工程DXD37-209-2002;第十册自动化控制仪表安装工程DXD37-210-2002;第十一册刷油、防腐蚀、绝热工程DXD37-211-2002;二、《山东省安装工程消耗量定额》(以下简称本定额)适用于我省行政区域内工业与民用安装的新建、扩建及改造工程。
具体适用范围风各册说明。
三、本定额是完成合格的规定计量单位分部分项安装工程所需要的人工、材料、施工机械台班的消耗量标准,是我省安装工程计价活动中统一安装工程量的计算、项目划分、计量单位的依据;是编制概算定额(指标)、投资估算指标以及测算工程造价指数的依据;也可作为制订企业定额的基础。
四、本定额是以《全国统一安装工程预算定额》(GYD-2000)为基础,依据现行国家、省有关工程建设标准,结合我省的实际情况编制的。
五、本定额是按下列正常的施工条件进行编制的:1.设备、材料、成品、半成品、构件完整无损,符合质量标准和设计要求,附有合格证书和试验记录。
2.安装工程和土建工程之间的交叉作业正常。
3.安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。
4.水、电供应均满足安装施工正常使用。
5.正常的气候、地理条件和施工正常环境。
六、关于人工工日消耗量的确定:本定额的人工工日不分工种和技术等级,一律以综合工日表示。
人工消耗量内容包括基本用工、超运距用工和人工幅度差。
