镀膜光伏玻璃的能量透过率

光伏组件材料对太阳能电池组件功率的影响前言常规晶体硅太阳电池组件的封装结构，自上而下的顺序分别是钢化玻璃-EVA-晶体硅太阳电池-EVA-背板；封装之前的单焊、串焊工艺将电池片通过涂锡焊带连接；组件层压封装好后，再组装上接线盒、边缘密封胶和边框。

因此，造成组件封装损失的可能因素无外乎是太阳电池和组件的封装材料。

一、玻璃对组件功率的影响光从组件表面到硅体内首先经过玻璃。

普通钢化玻璃的透射率为92%左右，目前市场上已推出具有增透膜的镀膜玻璃，透射率可高达96%。

实验过程：使用相同效率17%的电池，除玻璃不同外其余原材料相同完全。

正常生产25块镀膜玻璃和25块非镀膜玻璃组件。

经过相同的芬兰模拟仪进行功率测试。

（图一）从（图一）中可以看出，非镀膜玻璃的平均功率为234.5W,镀膜玻璃的平均功率为246.2W。

镀膜玻璃一般可提高组件1.09%的输出功率增益，但其长期稳定性和可靠性需要进一步的研究。

在电池和其他辅材不变的情况下，使用透射率高的钢化玻璃，组件的输出功率增大，封装损失减小。

二、EVA对组件功率的影响EVA（乙烯-醋酸乙烯聚合酯）用于粘结钢化玻璃、电池和背板，由于它是紫外不稳定的，约占太阳光6%的紫外线长时间的照射可造成EVA胶膜的老化、龟裂、变黄，继而降低其透光率，因此有些厂家的EVA中会添加抗紫外剂，这样就会引起EVA在短波段的透射率的下降。

太阳光的强度分布：0.7nm-280nm不易到达地球，280nm-400nm为UV紫外光，400nm-750nm为可见光，750nm-3000nm 为红外线。

目前接触到的EVA当中，（福斯特F406属于低截止紫外产品）其他厂家的UV截止波长均在360nm-380nm，本身对紫外光有一定的截止。

EVA 的UV 截止主要靠EVA本身的紫外吸收剂吸收紫外光并转换成热能并散发出去。

EVA 本身变黄的部分为内部的耦合剂、抗氧化剂、架桥剂等发生质变。

但本身的紫外吸收剂的寿命为多少没有详细的数据。

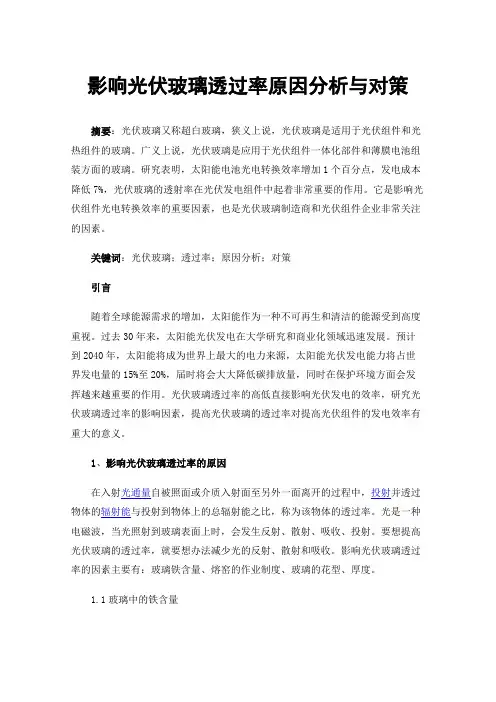

影响光伏玻璃透过率原因分析与对策摘要：光伏玻璃又称超白玻璃，狭义上说，光伏玻璃是适用于光伏组件和光热组件的玻璃。

广义上说，光伏玻璃是应用于光伏组件一体化部件和薄膜电池组装方面的玻璃。

研究表明，太阳能电池光电转换效率增加1个百分点，发电成本降低7%，光伏玻璃的透射率在光伏发电组件中起着非常重要的作用。

它是影响光伏组件光电转换效率的重要因素，也是光伏玻璃制造商和光伏组件企业非常关注的因素。

关键词：光伏玻璃；透过率；原因分析；对策引言随着全球能源需求的增加，太阳能作为一种不可再生和清洁的能源受到高度重视。

过去30年来，太阳能光伏发电在大学研究和商业化领域迅速发展。

预计到2040年，太阳能将成为世界上最大的电力来源，太阳能光伏发电能力将占世界发电量的15%至20%，届时将会大大降低碳排放量，同时在保护环境方面会发挥越来越重要的作用。

光伏玻璃透过率的高低直接影响光伏发电的效率，研究光伏玻璃透过率的影响因素，提高光伏玻璃的透过率对提高光伏组件的发电效率有重大的意义。

1、影响光伏玻璃透过率的原因在入射光通量自被照面或介质入射面至另外一面离开的过程中，投射并透过物体的辐射能与投射到物体上的总辐射能之比，称为该物体的透过率。

光是一种电磁波，当光照射到玻璃表面上时，会发生反射、散射、吸收、投射。

要想提高光伏玻璃的透过率，就要想办法减少光的反射、散射和吸收。

影响光伏玻璃透过率的因素主要有：玻璃铁含量、熔窑的作业制度、玻璃的花型、厚度。

1.1玻璃中的铁含量在生产光伏玻璃的原材料中，含有杂质的原材料一般有石英砂、白云石、石灰石等。

这些原材料中的着色元素会大大降低光伏玻璃的透过率。

而光伏玻璃原料中的石英砂占比又很高，可达70%左右，因此石英砂中的铁含量的高低对光伏玻璃的透过率有致命的影响。

1.2熔窑的作业制度光伏玻璃中影响透过率的其实是制品中的铁离子对光的吸收从而降低了透过率。

铁在玻璃中主要有两种价态，即Fe2+和Fe3+,玻璃的颜色主要取决于两者在玻璃中的比例状态，当Fe2+占比较大时，光伏玻璃会呈现蓝绿色，当Fe3+占比较大时，光伏玻璃则会呈现黄绿色或黄色，Fe2+对可见光的吸收能力约为Fe3+的10倍。

光伏玻璃减反射镀膜液
太阳能光伏玻璃减反射镀膜液是指一种能够增加太阳能电池光伏玻璃的反射率的复合材料的液体镀膜。

它旨在将太阳能光伏玻璃表面的反射率从普通的玻璃板（15-20%）提高到高反射镀膜上（60-80％）。

这种镀膜液提供了光伏玻璃一个可行的解决方案，其有效地吸收了可见光和红外光谱能量，有助于使太阳能系统的效率最大化。

1. 太阳能光伏玻璃的反射率
太阳能光伏玻璃的反射率是决定太阳能发电效率的一个重要因素，普通的玻璃表面的反射率一般在15-20％，而通过太阳能电池光伏玻璃减反射镀膜液进行处理后，玻璃表面的反射率可以提高到60-80％。

2. 太阳能光伏玻璃减反射镀膜液的组成
太阳能光伏玻璃减反射镀膜液是经特殊配制而成的复合材料，其主要成分主要包括水、膨胀剂和其它添加剂，如氧化锆、氧化铝、氧化铁和抗菌剂等。

3.太阳能光伏玻璃减反射镀膜液的工作原理
太阳能光伏玻璃减反射镀膜液的工作原理是通过制备一种特殊的水溶
液，然后倾斜地将液体喷洒在被处理的玻璃表面上，形成一层保持水分的均匀涂层，从而减少玻璃表面的反射，有效地将可见光和红外光谱能量吸收，提高太阳能电池系统的效率。

4、太阳能光伏玻璃减反射镀膜液的优点
（1）提高太阳能发电效率：减少反射率会使太阳能光伏玻璃的发射增强，从而提高太阳能发电效率。

（2）提升了太阳能电池的耐久性：它提供了一层抵抗潮湿和抗氧化的膜层，有利于延长太阳能电池的使用寿命。

（3）可根据客户需求定制：太阳能光伏玻璃减反射镀膜液可以根据客户的特定需求定制，从而更好地满足客户的太阳能光伏玻璃表面处理需求。

D镀膜玻璃光学和热学性能简介镀膜玻璃光学和热学性能简介镀膜玻璃光学和热学性能简介当今世界上使用镀膜玻璃的建筑已经越来越普遍，从我国沿海地区到内陆省份，从南方暖湿地带到北方寒冷地区您都可以欣赏到装饰高雅华丽、赏心悦目的建筑。

镀膜玻璃是用于高层建筑最理想的墙体材料，镀膜玻璃不仅具装饰功能，而且有降低建筑物内的能量消耗的作用，镀膜玻璃的装饰效果和节能功能主要由其光学性能决定的。

镀膜玻璃的光学和热学性能参数主要有反射率、透射率和吸收率以及镀膜玻璃的色度，实际上使用镀膜玻璃的常用指标有:可见光透射、反射比、紫外线透射、反射比，太阳能总透射比、遮阳系数和传热系数(U值)以及辐射率。

可见光透射比表示镀膜玻璃可以透射的可见光的比例，可见光反射比表示了镀膜玻璃反射的可见光的比例，又可以分为膜面反射比，玻璃面反射比。

紫外线透射、反射比分别表示了镀膜玻璃透射和反射的紫外线比例。

太阳能总透射比表示总的可透射的太阳光谱的能量比例。

遮阳系数考察玻璃能透过的总的太阳能的多少。

传热系数(U值)表示了镀膜玻璃的热传递能力。

辐射率是用指定玻璃的辐射能量与标准黑体全辐射能量之比来表示的。

在日常生活中，人们注意到同一物体在不同光源照射下，会呈现不相同的颜色。

光学性能测试必须统一规定各种测试条件，如照明光源，照明与控测的几何条件等，这样我们才可以度量和比较各种指标。

当玻璃表面有薄膜时，由于膜与玻璃本体的折射率的不同，则在反射时就产生由薄膜和玻璃界面与表面反射出的光的干涉现象。

综合反射光线的强度与玻璃没有镀膜时表面的反射光强度相比，可能提高，也可能降低。

由此产生了许多不一般的光学和热学性能。

由于镀膜玻璃对太阳辐射光的吸收或反射作用，改变了太阳辐射热能穿过玻璃窗进入房间的情况，因此建筑师和交通工具设计师在考虑采光装饰选择玻璃品种时，除用透射反射比外，还常常用到太阳能总透射比、遮阳系数和传热系数等。

太阳能总透射比，等于太阳光直接透射比与玻璃吸收了太阳辐射热之后，向室内侧的二次热传递系数之和。

镀膜玻璃镀膜玻璃是在玻璃表面涂镀一层或多层金属、合金或金属化合物薄膜，以改变玻璃的光学性能，满足某种特定要求。

镀膜玻璃按产品的不同特性，可分为以下几类：热反射玻璃、低辐射玻璃（Low-E）、导电膜玻璃等。

热反射玻璃一般是在玻璃表面镀一层或多层诸如铬、钛或不锈钢等金属或其化合物组成的薄膜，使产品呈丰富的色彩，对于可见光有适当的透射率，对红外线有较高的反射率，对紫外线有较高吸收率，因此，也称为阳光控制玻璃，主要用于建筑和玻璃幕墙；低辐射玻璃是在玻璃表面镀由多层银、铜或锡等金属或其化合物组成的薄膜系，产品对可见光有较高的透射率，对红外线有很高的反射率，具有良好的隔热性能，主要用于建筑和汽车、船舶等交通工具，由于膜层强度较差，一般都制成中空玻璃使用；导电膜玻璃是在玻璃表面涂敷氧化铟锡等导电薄膜，可用于玻璃的加热、除霜、除雾以及用作液晶显示屏等；镀膜玻璃的生产方法很多，主要有真空磁控溅射法、真空蒸发法、化学气相沉积法以及溶胶—凝胶法等。

磁控溅射镀膜玻璃利用磁控溅射技术可以设计制造多层复杂膜系，可在白色的玻璃基片上镀出多种颜色，膜层的耐腐蚀和耐磨性能较好，是目前生产和使用最多的产品之一。

真空蒸发镀膜玻璃的品种和质量与磁控溅射镀膜玻璃相比均存在一定差距，已逐步被真空溅射法取代。

化学气相沉积法是在浮法玻璃生产线上通入反应气体在灼热的玻璃表面分解，均匀地沉积在玻璃表面形成镀膜玻璃。

该方法的特点是设备投入少、易调控，产品成本低、化学稳定性好，可进行热加工，是目前最有发展前途的生产方法之一。

溶胶—凝胶法生产镀膜玻璃工艺简单，稳定性也好，不足之处是产品光透射比太高，装饰性较差。

镀膜玻璃中应用最多的是热反射玻璃和低辐射玻璃。

基本上采用真空磁控溅射法和化学气相沉积法两种生产方法。

镀膜玻璃性能特点：1、太阳能透过率；2、较好的单向透视功能及较高的镜面反射效果;3、对太阳能中的红外线部分有较高的反射率，对紫外线部分有较高的吸收率，避免室内物品的褪色，并能节约房屋内冷暖空调的能耗;4、保护隐私：由于镀膜玻璃反射作用，限制了可见光的通过量，是光线强的一面看不见光线弱的一面；5、性能持久：膜层使用的金属化合物与玻璃结合牢固，可有效地提高玻璃的化学稳定性和使用寿命；镀膜玻璃产品应用：广泛应用于各类建筑幕墙及门窗装饰，可制作钢化夹胶、中空等多种用途的复合玻璃制品。

光伏太阳能减反射镀膜玻璃的制备夏善慧陈汉舟王怡馨李恭昌(中建材(合肥)新能源有限公司合肥230088)摘要酸性条件下，以正硅酸乙酯为主要原材料，通过溶胶凝胶法引入不同长度桥联基团的有机硅氧烷调节SiO2粒子中的孔径大小和膜层脆性，利用氨基树脂与S1O2粒子交联形成立体网状结构，制备性能稳定的S1O2减反射镀膜液。

再利用辐涂法将镀膜液涂覆于光伏玻璃表面，制成的光伏太阳能减反射镀膜玻璃的透过率最高可达94.52%,380-1100nrn波段平均透过率增益高达2.6%，硬度4H,具有较好的光学性能及优异的耐候性。

关键词减反射镀膜玻璃；中。

2薄膜；透过率；硬度中图分类号：TQ171文献标识码：A文章编号：1003-1987(2021)06-0057-04The Preparation of Photovoltaic Solar Anti-reflection Coated GlassXIA Shanhui,CHEN Hanzhou,WANG Yixin,LI Gongchang(CNBM(Hefei)New Energy Resources Co.,Ltd.,H吸i230088,China)Abstract:The SiO?anti-reflection coating solution with stable performance takes tetraethyl orthosilicate as the main material,siloxanes with different lengths bridging groups were introduced by the sol-gel technics in acidic conditions,to adjust the pore size of SiO?particles and film brittleness, the amino resin was crosslinked with SiO?particles to form a three-dimensional network structure.The solution was coated on the surface of photovoltaic glass by roller coating method.The transmittance of the photovoltaic coated glass is up to94.52%,the average transmittance gain in the380-1100nm band is as high as2.6%,and the pencil hardness reaches4H,good optical properties and excellent weather­resistance are obtained.Key Words:anti-reflection coated glass,SiO?thin film,transmittance,hardness0引言光伏玻璃作为太阳能电池表面的保护层，是光伏组件的重要辅材之一［⑵，但是由于玻璃表面会反射一部分太阳光，导致电池的发电功率下降。

遮光隔热的玻璃———阳光控制镀膜玻璃根据玻璃成分及厚度的不同，普通透明玻璃的可见光透过率在80%~85%之间，太阳辐射能的反射率为13%，透射率为87%左右。

在实际生活中，夏天射入室内及交通工具中的阳光让人感到刺眼、灼热，也造成空调设备的能量消耗大；在寒冷地区的冬天，又会有太多的热能通过窗户散失掉，实测表明采暖热能的40%~60%是由窗户散失掉。

如何减弱摄入室内及交通工具中的阳光强度，使射入的光线柔和而又舒适；如何降低玻璃太阳能的透射率以便降低空调消耗；又如何减少冬天室内热能从窗户的散失，以提高采暖效能。

未解决这些问题，最早人们采用在玻璃表面镀上一层薄膜的方法，以赋予玻璃各种新的性能。

一、镀膜玻璃的发展历史镀膜玻璃的真正发展很难追溯到准确的年代，比如玻璃上第一个减反射膜是1817年Fraunhofer在德国用浓硫酸或硝酸处理抛光玻璃时偶然得到的，但当时并没有找到技术应用。

而目前大家公认的开始年代是1835年德国化学家利比格手工涂镀玻璃银镜的发明。

之后，20世纪相继发明了各种无力的、化学的或物理化学的镀膜方法。

在玻璃上镀膜的目的是为了是玻璃产生可以控制光学、电学、化学和力学性质的特殊变化。

目前，我国拥有各类镀膜玻璃生产线570多条，全国生产能力14000万平方米。

能够生产阳光控制镀膜玻璃、LOW-E玻璃、导电膜玻璃、自洁净玻璃、电磁屏蔽玻璃、吸热镀膜玻璃及减反射玻璃等多种产品。

二、阳光控制镀膜玻璃的定义及分类阳光控制玻璃又称热反射镀膜玻璃，也就是通常所说的镀膜玻璃（Reflective glass）也称反射玻璃。

热反射镀膜玻璃是在玻璃表面涂镀一层或多层金属、合金或金属化合物薄膜，已达到大量反射太阳辐射热和光的目的，热反射镀膜玻璃具有良好的遮光性能和隔热性能。

热反射镀膜玻璃的种类按颜色划分，有金黄色、珊瑚黄色、茶色、古铜色、灰色、褐色。

按生产工艺划分，有限镀膜和离线镀膜两种，在线以硅质膜玻璃为主，离线则所有膜系产品均有。

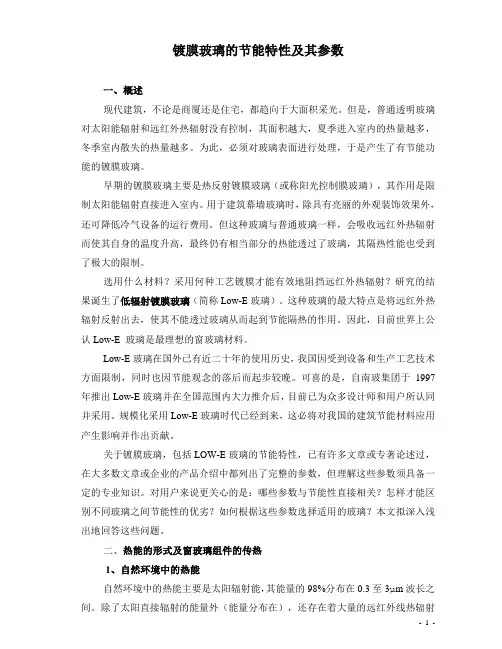

镀膜玻璃的节能特性及其参数一、概述现代建筑，不论是商厦还是住宅，都趋向于大面积采光。

但是，普通透明玻璃对太阳能辐射和远红外热辐射没有控制，其面积越大，夏季进入室内的热量越多，冬季室内散失的热量越多。

为此，必须对玻璃表面进行处理，于是产生了有节能功能的镀膜玻璃。

早期的镀膜玻璃主要是热反射镀膜玻璃（或称阳光控制膜玻璃），其作用是限制太阳能辐射直接进入室内。

用于建筑幕墙玻璃时，除具有亮丽的外观装饰效果外，还可降低冷气设备的运行费用。

但这种玻璃与普通玻璃一样，会吸收远红外热辐射而使其自身的温度升高，最终仍有相当部分的热能透过了玻璃，其隔热性能也受到了极大的限制。

选用什么材料？采用何种工艺镀膜才能有效地阻挡远红外热辐射？研究的结果诞生了低辐射镀膜玻璃（简称Low-E玻璃）。

这种玻璃的最大特点是将远红外热辐射反射出去，使其不能透过玻璃从而起到节能隔热的作用。

因此，目前世界上公认Low-E 玻璃是最理想的窗玻璃材料。

Low-E玻璃在国外已有近二十年的使用历史，我国因受到设备和生产工艺技术方面限制，同时也因节能观念的落后而起步较晚。

可喜的是，自南玻集团于1997年推出Low-E玻璃并在全国范围内大力推介后，目前已为众多设计师和用户所认同并采用。

规模化采用Low-E玻璃时代已经到来，这必将对我国的建筑节能材料应用产生影响并作出贡献。

关于镀膜玻璃，包括LOW-E玻璃的节能特性，已有许多文章或专著论述过，在大多数文章或企业的产品介绍中都列出了完整的参数，但理解这些参数须具备一定的专业知识。

对用户来说更关心的是：哪些参数与节能性直接相关？怎样才能区别不同玻璃之间节能性的优劣？如何根据这些参数选择适用的玻璃？本文拟深入浅出地回答这些问题。

二、热能的形式及窗玻璃组件的传热1、自然环境中的热能自然环境中的热能主要是太阳辐射能，其能量的98%分布在0.3至3µm波长之间。

除了太阳直接辐射的能量外（能量分布在），还存在着大量的远红外线热辐射能，其能量分布在3至40µm 波长之间。

光伏玻璃镀膜常见问题及分析摘要：随着传统化石能源的减少和污染的加重，各国开始大力发展光伏发电。

光伏玻璃作为光伏组件的主要材料之一，其性能对光伏组件发电功率有着较大影响。

SiO减反射膜层主要为纳米SiO颗粒构成的多孔膜层，是硅源经过一系列的溶胶-凝胶化学反应和热处理过程后所形成的光学功能膜层。

采用辊涂镀膜方法，将减反射膜层施镀于超白压延玻璃上，可以将超白压延玻璃对太阳光的透过率由91.5%提升至93.5%以上。

相应的，晶硅电池组件输出功率也会有2%～4%的提升。

关键词：光伏玻璃;镀膜;问题;分析引言太阳能作为一种取之不尽的清洁能源应用广泛。

目前能够有效利用太阳能之一的是太阳能电池。

太阳能电池板表面需要面板玻璃进行保护，因此，提升光伏玻璃面板的透光率能有效提高玻璃的发电功率。

沈军等研究了用溶胶-凝胶法在玻璃表面镀制一层减反射（AR）薄膜，可以将入射光强度提高5%以上。

但其复杂的工艺以及机械强度的缺陷，大大限制了它的应用。

2010年以来，随着光伏行业的发展，大规模工业化减反射镀膜技术确立起来。

中建材、福莱特、信义、安彩高科等企业均已经建立成熟的减反射镀膜生产线。

根据安彩高科内部以及客户数据，单层减反射镀膜能提高组件发电功率2.5%以上，是光伏组件必不可少的材料之一。

1透过率性能光伏减反射镀膜玻璃的透过率性能对光伏组件的发电功率具有直接影响，决定了光能到达电池片表面的多少，所以透过率性能是衡量其质量标准的核心指标之一。

根据GB/T30984.1—2015《太阳能用玻璃第1部分：超白压花玻璃》标准要求，在晶硅光伏电池响应区间380~1100nm波段内，光伏减反射镀膜玻璃的透过率要求≥93%。

在实际应用过程中，光伏组件厂商对透过率的要求高于国家标准。

随着减反射镀膜玻璃技术的进步，减反射镀膜玻璃产品的透过率性能得到提升，基本能够满足组件厂商的透过率技术要求。

光伏减反射镀膜玻璃的透过率性能受基片透过率、减反射膜层增透性能及基片花纹等因素影响。

光伏组件主要由太阳电池、涂锡铜带、光伏玻璃、EVA胶膜、背板、铝边框、硅胶、接线盒这8部分构成。

其中，光伏玻璃作为光伏组件主要材料中成本占比较高的物料，其在技术上的提升已迫在眉睫。

光伏玻璃的主要成分为SiO2，与普通建筑玻璃相比，其具有“超白”“高透”的特点。

而光伏玻璃的透光率会直接影响光伏组件的光电转换效率。

目前，普通光伏玻璃的透光率约为91%，而利用光的干涉原理在光伏玻璃上制备一层厚度约为120nm的多孔SiO2减反射膜(即单层镀膜)后，光伏玻璃的透光率可以达到93%左右。

由于太阳电池的光谱响应范围为380~1100nm，单层镀膜的光伏玻璃只能降低某一波长附近的反射率，因此并不能提高其在整个波段的透光率。

针对此问题，研究人员对不同材质的双层及多层镀膜光伏玻璃进行了研究，但由于研究所用的实验设备的精度较高且价格昂贵，因此该研究结果无法满足大批量生产的需求。

光伏组件输出功率对比实验01实验结果分析2种双玻单晶硅光伏组件的电性能测试结果如表1所示。

表1 2种双玻单晶硅光伏组件的电性能参数对比从表1的测试结果可以看出：针对同种版型的双玻单晶硅光伏组件，在测试机台及光伏组件其他主要材料一致，且分别配置同一厂家生产的双层镀膜光伏玻璃与单层镀膜光伏玻璃的前提下，双层镀膜玻璃光伏组件的最大输出功率比单层镀膜玻璃光伏组件的最大输出功率高3.32W，短路电流提升了0.08A。

双层镀膜光伏玻璃的增效分析及其工艺流程01玻璃透光率对光伏组件光电转换效率的影响太阳电池的工作原理主要是通过光生伏特效应实现发电。

当太阳光照射太阳电池时，入射光的能量超过单晶硅半导体的禁带宽度，在p-n结处就会产生电子-空穴对，若这些电子-空穴对未复合，就会在内电场的影响下进行移动，从而产生电流。

光伏组件的短路电流可以通过光伏组件的短路电流密度乘以太阳电池的面积计算得到，而玻璃的透光率会直接影响光伏组件的短路电流密度，最终会影响光伏组件的光电转换效率。

镀膜玻璃常见的术语解释1、热反射镀膜玻璃（1）什么是可见光透过率、反射率？在可见光谱范围（380纳米至780纳米）内，透过玻璃光强度的百分比为可见光透过率，而被玻璃反射光强度的百分比为可见光反射率。

（2）什么是太阳能透过率、反射率？在太阳能光谱范围（300纳米至2500纳米）内，紫外线、可见光和红外光透过玻璃的百分比为太阳能透过率，而紫外光、可见光和红外光被玻璃反射的百分比为太阳能反射率。

太阳能光谱包括了可见光。

（3）什么是ASHRAE标准？ASHRAE 是英文American Society of Heating ，Refrigerating and Air-conditioning Engineers 的缩写，即美国采暖制冷空调工程师协会。

（4）什么是U值？ASHRAE标准条件下，由于玻璃的热传递和室内外的温差，所形成的空气到空气的传热量。

U值越低，透过玻璃的传热量越低。

公制单位为W/m2K （瓦每平方米每开氏温度）。

（5）什么是冬季U值条件、夏季U值条件？冬季U值的条件：室外空气温度为—18 C（0 °F）,室内空气温度为21C（70 F）,室外空气流速为24Km/h （6.7m/S、15mph ），室内空气自然对流，阳光强度为0 W/m2 （无阳光）（夜间）夏季U值的条件：室外空气温度为32 C（90 F）,室内空气温度为24 C（75 F）,室外空气流速为12Km/h （3.4m/S、7.5mph ），室内空气自然对流，阳光强度为783W/m2 （白天）。

（6）什么是相对热增益?即太阳能透过玻璃的瞬间总增热，其中包括阳光辐射增热(遮阳系数Sc )和传导增热(传热系数U 值)，相对增热值越低，性能越好。

按照ASHRAE标准，在夏季白天,阳光强度为630W/m2 ,室内外温差为8 C, 则相对增热RHG = 8*U 夏+ 630*Sc (W/m2 )。

( 7 )什么是热应力破裂？热应力破裂的产生来自于玻璃不同部位的温度不均匀。

光伏减反射镀膜玻璃应用性能摘要：文章尝试对光伏减反射镀膜玻璃应用性能进行分析，分别对光伏减反射镀膜玻璃的透过率、耐脏污性、耐候性等应用性能进行介绍，证实光伏减反射镀膜玻璃性能优势与重要性，以耐受不同使用环境对光伏减反射镀膜玻璃组间外观质量的要求，以延长使用寿命。

关键词：光伏；减反射镀膜；玻璃；应用性能光伏减反射镀膜玻璃被应用于太阳能组件表面。

作为一类最为常见的盖板玻璃，其最核心作用是保障光线透射，同时避免外部环境对防护晶硅电池装置产生不良影响。

光伏减反射镀膜玻璃生产时是直接对光伏玻璃基片表面的的镀制一层具有减反射膜特点的功能性涂层，并借助于高温钢化烧结的方式，巩固光伏玻璃与减反射膜涂层之间的结合关系，促进玻璃强度的提升。

以下即尝试就光伏减反射镀膜玻璃应用性能进行分析。

1透过率在光伏组件发电功率的诸多影响因素中，光伏减反射镀膜玻璃的透过率占据非常关键的地位，会直接对光能达到电池片表面的大小与规模产生影响，这也提示透过率在反应光伏减反射镀膜玻璃性能方面的突出的作用。

根据现行要求来看，对于光伏减反射镀膜玻璃而言，在晶硅光伏电池响应区间（即波段380.0~1100.0nm）的范围内，光伏减反射镀膜玻璃透过率需要达到93.0％及以上水平。

而实际应用中，厂商对光伏减反射镀膜玻璃透过率的要求是高于该规范标准的。

既往有报道人员认为，基片透过率、减反射膜层增透性等指标均是光伏减反射镀膜玻璃的影响因素。

并且，随着市面上对高功率组组件需求的增加，制造商需要采取一切办法提高光伏减反射镀膜玻璃的透过率，同时兼顾满足增加耐脏污以及耐候性特点。

从增透膜透过率要求上来看，市面上已经出现了基于双层膜的光伏减反射镀膜玻璃，但在耐候性以及耐污性等方面仍然有待验证与证实。

2耐脏污性对于光伏减反射镀膜玻璃而言，在组件制作期间可能导致脏污形成的环节众多，包括手印、胶带印、硅胶印、油印、传输皮带印等。

受组件外观质量要求严格因素影响，光伏减反射镀膜玻璃组件在生产、制作以及流转环节中所产生的脏污均需要满足“应用乙醇可擦拭至不可见状态”的要求。

光伏玻璃镀膜1. 光伏玻璃的概念和应用光伏玻璃是一种特殊的玻璃材料，能够将太阳光转化为电能。

它通常由两层玻璃之间夹着一层光伏薄膜构成。

光伏薄膜中含有光敏材料，当太阳光照射到光伏薄膜上时，光子会激发出电子，产生电流。

光伏玻璃广泛应用于建筑领域，可以作为建筑外墙、屋顶、窗户等部分的材料。

它不仅可以提供建筑物所需的电力，还能起到隔热、隔音和防紫外线的作用。

此外，由于其透明性良好，还能保持良好的采光效果。

2. 光伏玻璃镀膜的意义和作用在制造光伏玻璃时，镀膜是一个重要的工艺步骤。

通过在玻璃表面镀覆一层特殊材料，可以增强光伏玻璃的性能和稳定性。

2.1 提高光伏转换效率光伏玻璃镀膜可以增加太阳能的吸收率，提高光伏转换效率。

镀膜材料通常具有良好的反射和抗反射特性，可以将太阳光更好地聚焦在光敏材料上，提高电能产生的效果。

2.2 增强耐候性和耐腐蚀性镀膜可以有效地保护玻璃表面不受外界环境的侵蚀，增强光伏玻璃的耐候性和耐腐蚀性。

特殊材料的镀覆层可以防止水汽、酸碱等物质对玻璃表面的侵蚀，延长光伏玻璃的使用寿命。

2.3 改善光透过率和可视度适当选择合适的镀膜材料和工艺参数，可以改善光伏玻璃的透明度，并减少反射和散射。

这样既保证了建筑内部良好的采光效果，又提高了外观的美观度。

3. 光伏玻璃镀膜的工艺流程光伏玻璃镀膜是一个复杂的工艺过程，通常包括以下几个步骤：3.1 表面清洗和预处理在进行镀膜之前，需要对玻璃表面进行清洗和预处理。

这一步骤旨在去除表面的污垢和杂质，并增加镀膜材料与玻璃之间的附着力。

3.2 镀膜材料选择和混合根据具体需求，选择合适的镀膜材料。

常见的镀膜材料包括金属、氧化物等。

将镀膜材料与溶剂混合均匀，形成可用于喷涂或浸渍的液体溶液。

3.3 镀膜过程将混合好的液体溶液通过喷涂或浸渍等方式施加到玻璃表面。

根据需要可以进行多次喷涂或浸渍，以增加镀层厚度。

3.4 烘干和固化在完成镀膜后，需要对光伏玻璃进行烘干和固化。

这一步骤有助于镀膜材料与玻璃表面的结合，提高镀膜层的稳定性和耐久性。

太阳能光伏玻璃镀膜缺陷解析太阳能光伏玻璃镀膜缺陷解析-SK镀膜安彩高科光伏玻璃二厂赵俊涛秦胜利宋志华陈志勇摘要：安彩高科光伏二厂钢化车间镀膜工序自2014.7.16日开工以来，长期使用SK镀膜液，在实际生产中遇到并解决了较多问题，并取得明显成效，在此汇总一下，希望能对今后的生产起到一定的指导作用。

关键词：峰值补给量下压量纠偏印1、光伏玻璃SK镀膜综述光伏玻璃SK镀膜透过率曲线：峰值535±5，头部偏瘦为宜。

这时外观较好：呈现均匀的黄蓝色；发黄时透过率偏低，膜层较薄；发紫时透过率偏高，膜层较厚。

镀膜玻璃透过率曲线图如下：2、光伏玻璃SK镀膜透过率波动1 镀膜液自身的不稳定性，导致镀膜生产中的透过率波动。

1.1对策1：调整胶辊、钢辊速度(速度差值不变)，直接改变透过率。

膜层较薄时，提速；膜层较厚时，降速。

1.2对策2：随着季节的变化，室内湿度大幅变化时，相应调整异丙醇补给量。

膜层较薄时，降低补给量；膜层较厚时，增加补给量。

2镀膜液长期使用后，浓度波动或混入较多杂质，导致镀膜生产中的透过率波动。

2.1对策1：更换新镀膜液，使镀膜液恢复新鲜洁净。

2.2对策2：通过退液擦辊，使镀膜设备恢复洁净，避免对镀膜液的污染。

3、镀膜辊涂机示意图现将光伏镀膜玻璃-SK镀膜玻璃外观缺陷及对策方案详列如下：1、前压辊印如图所示：一道距离尾部约720mm的辊印。

原因分析：前压辊下压量过大或倾斜；导致玻璃脱离前压辊时产生较大的震动。

对策措施：升高、调平前压辊；使用八字带将前压辊与压辊连接可根除2、压辊印如图所示：一道距离尾部约360mm的辊印。

原因分析：压辊下压量过大或倾斜；压辊与传送速度不匹配；压辊表面腐蚀发粘，与玻璃粘连；导致玻璃脱离压辊时产生较大的震动。

对策措施：升高压辊；校准压辊速度、高度；更换压辊3、周长印如图所示：一道距离头部一个圆周的辊印（圆周=胶辊周长785mm*传送速度/胶辊速度）原因分析：玻璃进入胶辊时产生的痕迹没有消除，胶辊运转一周后，镀在玻璃上。

1.6光伏玻璃透光率-回复1.6光伏玻璃透光率是指光线穿过光伏玻璃的能力。

光伏玻璃是一种特殊的玻璃材料，具有透明度高的特点，可以将太阳光转化为电能。

在光伏发电系统中，光伏玻璃扮演着重要的角色，它直接影响着光伏组件的发电效率。

光伏玻璃透光率的计量单位是百分比，表示光线通过光伏玻璃的百分比。

透光率越高，意味着更多的太阳能可以穿过光伏玻璃，从而转化为电能。

因此，提高光伏玻璃的透光率是提高光伏电池组件效率的重要途径之一。

为了提高光伏玻璃的透光率，可以采用多种技术和材料，下面我们一步一步来介绍。

首先，通过改变玻璃的化学成分可以提高透光率。

传统的玻璃主要由二氧化硅和其他氧化物组成。

然而，添加适量的氧化锌和氧化锡等材料可以显著提高光伏玻璃的透光率。

这是因为氧化锌和氧化锡具有较高的折射率，可以使光线更好地穿过玻璃。

其次，利用纳米结构也可以提高光伏玻璃的透光率。

通过在玻璃表面引入纳米级的结构，可以使光线在界面上发生多次反射和干涉，从而增强透射效果。

这种技术被称为纳米光学技术，已经在光伏玻璃领域得到了广泛应用。

此外，采用防反射涂层也可以提高光伏玻璃的透光率。

防反射涂层是一种特殊的涂层材料，可以降低光线与玻璃之间的反射。

通过选择合适的涂层材料和优化涂层厚度，可以有效提高透光率。

防反射涂层还能够减少表面反射对光伏电池效率的影响，提高光伏电池的发电能力。

另外，适当控制光伏玻璃的纹理结构也可以提高透光率。

在制造过程中，可以通过调整玻璃表面的纹理结构，使得光线更好地穿过玻璃。

这种方法称为纹理法，是一种经济有效的透光率提高方式。

最后，为了进一步提高光伏玻璃的透光率，还可以结合多种技术和材料。

例如，可以在特定的化学组合和纳米结构的基础上，利用纹理法和防反射涂层相结合，使光伏玻璃达到更高的透光率。

总结起来，提高光伏玻璃的透光率是提高光伏电池组件效率的重要途径。

通过改变玻璃的化学成分、利用纳米结构、使用防反射涂层和调整纹理结构等方法，可以有效提高光伏玻璃的透光率。

太阳能光伏玻璃镀膜缺陷解析-SK镀膜安彩高科光伏玻璃二厂赵俊涛秦胜利宋志华陈志勇摘要：安彩高科光伏二厂钢化车间镀膜工序自2014.7.16日开工以来，长期使用SK镀膜液，在实际生产中遇到并解决了较多问题，并取得明显成效，在此汇总一下，希望能对今后的生产起到一定的指导作用。

关键词：峰值补给量下压量纠偏印1、光伏玻璃SK镀膜综述光伏玻璃SK镀膜透过率曲线：峰值535±5，头部偏瘦为宜。

这时外观较好：呈现均匀的黄蓝色；发黄时透过率偏低，膜层较薄；发紫时透过率偏高，膜层较厚。

镀膜玻璃透过率曲线图如下：2、光伏玻璃SK镀膜透过率波动1 镀膜液自身的不稳定性，导致镀膜生产中的透过率波动。

1.1对策1：调整胶辊、钢辊速度(速度差值不变)，直接改变透过率。

膜层较薄时，提速；膜层较厚时，降速。

1.2对策2：随着季节的变化，室内湿度大幅变化时，相应调整异丙醇补给量。

膜层较薄时，降低补给量；膜层较厚时，增加补给量。

2镀膜液长期使用后，浓度波动或混入较多杂质，导致镀膜生产中的透过率波动。

2.1对策1：更换新镀膜液，使镀膜液恢复新鲜洁净。

2.2对策2：通过退液擦辊，使镀膜设备恢复洁净，避免对镀膜液的污染。

3、镀膜辊涂机示意图现将光伏镀膜玻璃-SK镀膜玻璃外观缺陷及对策方案详列如下：1、前压辊印如图所示：一道距离尾部约720mm的辊印。

原因分析：前压辊下压量过大或倾斜；导致玻璃脱离前压辊时产生较大的震动。

对策措施：升高、调平前压辊；使用八字带将前压辊与压辊连接可根除2、压辊印如图所示：一道距离尾部约360mm的辊印。

原因分析：压辊下压量过大或倾斜；压辊与传送速度不匹配；压辊表面腐蚀发粘，与玻璃粘连；导致玻璃脱离压辊时产生较大的震动。

对策措施：升高压辊；校准压辊速度、高度；更换压辊3、周长印如图所示：一道距离头部一个圆周的辊印（圆周=胶辊周长785mm*传送速度/胶辊速度）原因分析：玻璃进入胶辊时产生的痕迹没有消除，胶辊运转一周后，镀在玻璃上。
