太阳能光伏玻璃幕墙知识详解

门窗幕墙基础知识11、什么是可见光透过率？在可见光谱（380纳米至780纳米）范围内，透过玻璃的光强度对入射光强度的百分比。

2、什么是可见光反射率？在可见光谱（380纳米至780纳米）范围内，玻璃反射的光强度入射光强度的百分比。

3、什么是太阳能透过率？在太阳光谱（300纳米至2500纳米，含紫外光、可见光和近红外光）范围内，透过玻璃的太阳能强度对入射太阳能强度的百分比。

4、什么是太阳能反射率？在太阳光谱（300纳米至2500纳米，含紫外光、可见光和近红外光）范围内，玻璃反射的太阳能强度对入射太阳能强度的百分比。

5、什么是U值（K值）？U值（K值）是玻璃组件的传热系数。

ASHRAE 标准条件下，由于玻璃热传递和室内外的温差，所形成的空气到空气的传热量。

其英制单位为：英热量单位每小时每平方英尺每华氏温度。

公制单位为：瓦每平方米每开氏温度。

U 值越低，通过玻璃的传热量也越低。

U-Value:A measure of air-to-air heat transmission (loss or gain) due to thermal conductance and the difference in indoor and outdoor temperatures. As the U-Value decreases, so does the amount of heat that is transferred through theglazing material. The lower the U-Value, the more restrictive the fenestration product is to heat transfer (Reciprocal of the6、什么是ASHRAE冬季U值的条件？室外空气温度为0°F（-18°C），市内空气温度为70°F（21°C），室外空气流速为15mph(24km/h)，室内空气自然对流，阳光强度为0BTU/h-ft2(OW/m2)(夜间）。

玻璃幕墙设计知识点（含高清节点图）玻璃幕墙是由龙骨、玻璃和附件三部分组成的(1)龙骨由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙体结构相连。

它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与墙体结构连成一整体。

① 型钢龙骨:型钢做玻璃幕墙的龙骨，玻璃镶嵌在铝合金的框内，然后再将铝合金框与龙骨固定。

型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构件，截面不能太小，挠度最大处宜控制在5mm以内。

否则将影响铝窗的玻璃安装，也影响幕墙的外观。

② 铝合金型材龙骨：用特殊断面的铝合金型材作为玻璃幕墙的龙骨，玻璃镶嵌在龙骨的凹槽内，玻璃幕墙的立柱与主体结构之间，用连接板固定。

安装玻璃时，先在立柱的内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。

支承玻璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖封住。

(2)玻璃玻璃是建造玻璃幕墙的关键材料。

它直接制约幕墙的各项性能，同时也是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果玻璃选用不当会产生相当严重的后果。

要根据使用要求分别选用孵化玻璃、吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻璃组合成的夹层玻璃和中空玻璃。

① 浮法玻璃：浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。

熔融玻璃从池窑中连续流入并漂浮在相对密度大的锡液表面上，在重力和表面张力的作用下，玻璃液在锡液面上铺开、摊平、形成上下表面平整、硬化、冷却后被引上过渡辊台。

辊台的辊子转动，把玻璃带拉出锡槽进入退火窑，经退火、切裁，就得到平板玻璃产品。

浮法与其他成型方法比较，其优点是：适合于高效率制造优质平板玻璃，如没有波筋、厚度均匀、上下表面平整、互相平行 ;生产线的规模不受成形方法的限制，单位产品的能耗低 ; 成品利用率高; 易于科学化管理和实现全线机械化、自动化，劳动生产率高;连续作业周期可长达几年，有利于稳定地生产 ;可为在线生产一些新品种提供适合条件，如电浮法反射玻璃、退火时喷涂膜玻璃、冷端表面处理等。

幕墙技术知识点总结一、幕墙的概念及发展历程幕墙是现代建筑的一种建筑外立面装饰方式，它是建筑中非承重的外墙，主要起装饰和隔热作用。

幕墙的发展历程可以追溯到19世纪初的法国，但直到20世纪后期，随着玻璃钢的普及和建筑外墙技术的日趋成熟，幕墙才开始大规模应用于高层建筑中。

随着建筑外墙技术的不断创新和发展，幕墙在建筑中的作用也越来越重要，不仅仅是建筑外立面的一种装饰方式，同时也成为了建筑节能和环保的重要手段。

目前，幕墙技术已经成为高层建筑的标配，几乎所有的现代高层建筑都会采用幕墙技术。

二、幕墙的分类及特点1.按材质分类（1）玻璃幕墙玻璃幕墙是目前最为常见的一种幕墙，主要由玻璃和铝合金型材组成，具有视野开阔、透光性好、美观大方等特点。

但也存在隔热隔音效果不佳、安全性差等问题。

（2）石材幕墙石材幕墙主要由花岗岩、大理石等天然石材作为面板，辅以铝合金型材支撑。

其特点是外观美观大方、抗风压能力强、耐火性好等，但成本较高。

（3）金属幕墙金属幕墙一般采用铝板、不锈钢板等金属材料作为面板，具有轻质、强度高、耐腐蚀等特点。

2.按结构分类（1）重型幕墙重型幕墙一般由承重结构和非承重幕墙组成，适用于高层建筑。

（2）轻型幕墙轻型幕墙一般由非承重结构构成，主要适用于低层建筑。

3.按功能分类（1）遮阳幕墙遮阳幕墙主要起到遮阳隔热的作用，能够减少建筑内部的日晒照射、降低空调负荷，起到节能的作用。

（2）透光幕墙透光幕墙主要起到透光和视野开阔的作用，使建筑内部通风采光良好。

（3）节能幕墙节能幕墙包括遮阳幕墙和隔热幕墙，在节能减排方面发挥着重要作用。

三、幕墙技术的关键技术与要求1.环境要求（1）风压和抗风压幕墙一般要求能够承受一定的风压和抗风压，尤其是高层建筑。

（2）隔热和保温隔热和保温是幕墙技术的重要技术要求，在夏季能够降低室内的温度，减少空调负荷，节能减排；在冬季，能够有效保温，减少室内热量的散失。

（3）透光与遮阳透光与遮阳是幕墙技术的重要功能，幕墙要求在透光性和遮阳性上能够提供良好的效果。

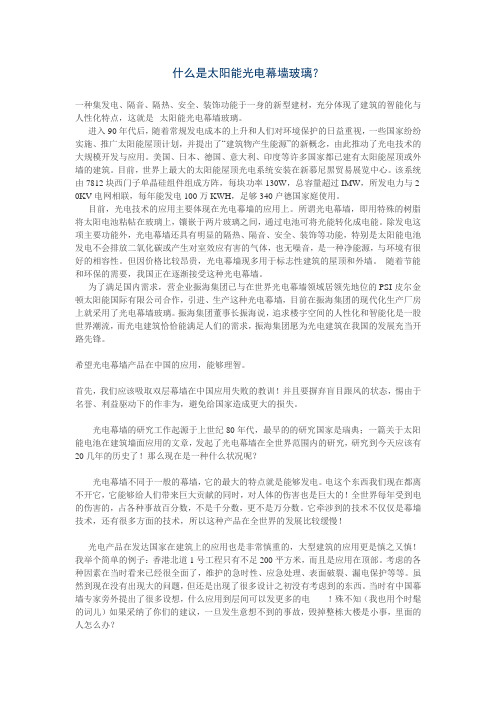

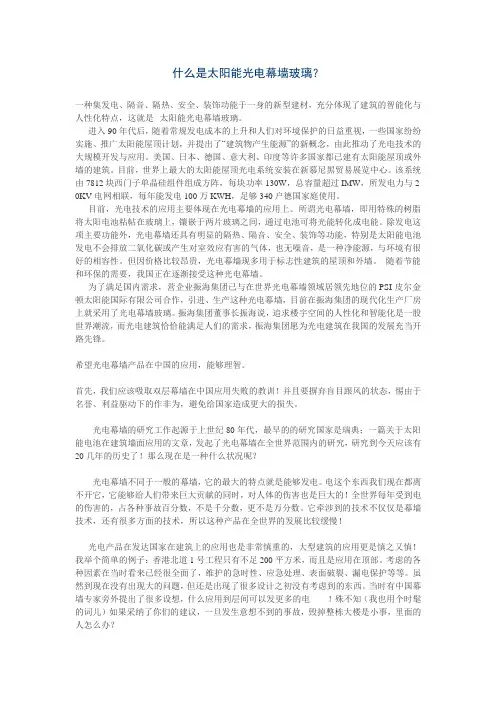

什么是太阳能光电幕墙玻璃？一种集发电、隔音、隔热、安全、装饰功能于一身的新型建材，充分体现了建筑的智能化与人性化特点，这就是--太阳能光电幕墙玻璃。

进入90年代后，随着常规发电成本的上升和人们对环境保护的日益重视，一些国家纷纷实施、推广太阳能屋顶计划，并提出了“建筑物产生能源”的新概念，由此推动了光电技术的大规模开发与应用。

美国、日本、德国、意大利、印度等许多国家都已建有太阳能屋顶或外墙的建筑。

目前，世界上最大的太阳能屋顶光电系统安装在新慕尼黑贸易展览中心。

该系统由7812块西门子单晶硅组件组成方阵，每块功率130W，总容量超过IMW，所发电力与2 0KV电网相联，每年能发电100万KWH，足够340户德国家庭使用。

目前，光电技术的应用主要体现在光电幕墙的应用上。

所谓光电幕墙，即用特殊的树脂将太阳电池粘帖在玻璃上，镶嵌于两片玻璃之间，通过电池可将光能转化成电能。

除发电这项主要功能外，光电幕墙还具有明显的隔热、隔音、安全、装饰等功能，特别是太阳能电池发电不会排放二氧化碳或产生对室效应有害的气体，也无噪音，是一种净能源，与环境有很好的相容性。

但因价格比较昂贵，光电幕墙现多用于标志性建筑的屋顶和外墙。

随着节能和环保的需要，我国正在逐渐接受这种光电幕墙。

为了满足国内需求，营企业振海集团已与在世界光电幕墙领域居领先地位的PSI-皮尔金顿太阳能国际有限公司合作，引进、生产这种光电幕墙，目前在振海集团的现代化生产厂房上就采用了光电幕墙玻璃。

振海集团董事长振海说，追求楼宇空间的人性化和智能化是一股世界潮流，而光电建筑恰恰能满足人们的需求，振海集团愿为光电建筑在我国的发展充当开路先锋。

希望光电幕墙产品在中国的应用，能够理智。

首先，我们应该吸取双层幕墙在中国应用失败的教训！并且要摒弃盲目跟风的状态，惕由于名誉、利益驱动下的作非为，避免给国家造成更大的损失。

光电幕墙的研究工作起源于上世纪80年代，最早的的研究国家是瑞典；一篇关于太阳能电池在建筑墙面应用的文章，发起了光电幕墙在全世界范围内的研究，研究到今天应该有20几年的历史了！那么现在是一种什么状况呢？光电幕墙不同于一般的幕墙，它的最大的特点就是能够发电。

太阳能光伏玻璃幕墙知识详解一.幕墙简介：（一）何为幕墙？1. 建筑幕墙的概念建筑幕墙（Building curtain wall）：山支承结构体系与面板组成的、可相对主体结构有一定位移能力、不分担主体结构所受作用的建筑外用护结构或装饰性结构。

（JGJ102-2003《玻璃幕墙工程技术规范》2.1.1）2. 要成为幕墙的三个条件：（1）首先幕墙是建筑的一种外围户结构。

（2）悬挂在建筑主体结构上。

（3）不承担建筑主体荷载。

3 •建筑幕墙具有以下三个特点：（1）建筑幕墙是完整的结构体系，直接承受施加于其上的荷载和作用，并传递到主体结构上。

（2）建筑幕墙应包封主体结构，不使主体结构外露。

（3）建筑幕墙通常与主体结构釆用可动连接，竖向幕墙通常悬挂在主体结构上。

当主体结构位移时，幕墙相对于主体结构可以活动。

4.与传统墙体材料相比，建筑幕墙的特点（1）主要材料是现代工业产物，玻璃具有光反射能力，铝板和金属板富于现代感，可以产生强烈的建筑艺术效果。

（2）墙体自重较小，玻璃和金属板幕墙通常为0.3~0.5kN/m\石板幕墙约为1 kN/m\玻璃和金属板幕墙只相当于砖墙的1/10-1/12.混凝土预制板墙面的1/7-1/8,从而降低主体结构和基础的造价。

（3）材料种类较少，多为工业产品，质量较稳定，而且工厂化加工，现场安装工作量少，无湿作业，工期较短。

（4）维护和更换幕墙构件都很方便。

（5）幕墙包封主体结构，减少了主体结构受温度变化的影响，有效地解决了大面积建筑和高层建筑的温度应力问题。

（6）能较好地适应旧建筑更新的需要，所以常常用加装幕墙来作为旧建筑改建的手段。

（-）建筑幕墙的分类1•按面板所用材料分为①玻璃幕墙②金属板幕墙③石材幕墙2 •按施工方法分为①单元式幕墙②半单元式幕墙③构件式幕墙3 •按结构形式分为①有框幕墙：明框幕墙、半隐框幕墙、全隐幕墙②无框幕墙：全玻幕墙、点支幕墙（三）特种节能玻璃幕墙材料:1.阳光辐射控制玻璃这类技术通过改变玻璃的光学特性来实现对太阳能辐射的选择性屏蔽或利用来达到环保节能效果，主要有：（1）LOW-E玻璃也称低辐射镀膜玻璃同热反射镀膜玻璃加工工艺大致相同。

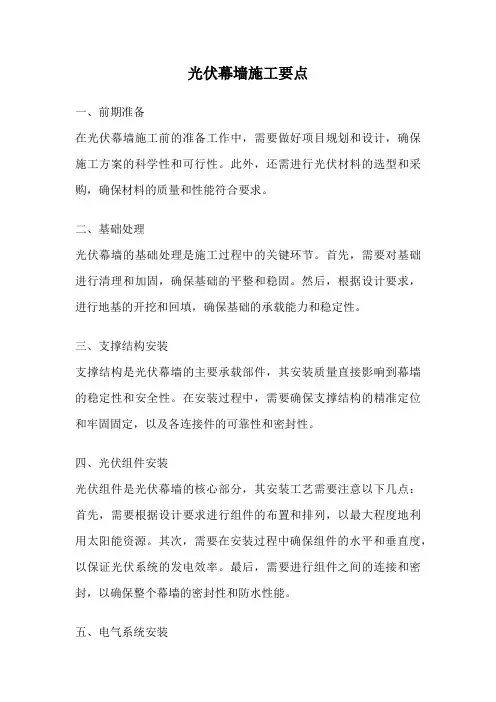

引言：光伏幕墙施工工法是一种利用太阳能发电的新兴建筑技术，它将太阳能电池板集成在建筑外立面，实现建筑外墙的发电功能。

光伏幕墙不仅具备建筑外观美观的功能，还能够向建筑提供清洁能源。

本文将介绍光伏幕墙施工工法的具体过程和要点，以及相关注意事项。

概述：光伏幕墙施工工法是在建筑外墙上安装太阳能电池板，通过光伏发电技术将太阳能转化为电能。

这样的设计不仅可以美化建筑外观，还可以利用可再生能源满足建筑的部分电力需求，降低燃煤和化石燃料的使用，减少对环境的污染。

光伏幕墙施工工法虽然在一定程度上增加了施工难度，但它的发展前景广阔，已经在一些地区和建筑中得到了广泛应用。

正文：一、设计和选材1.根据建筑外观设计要求，确定光伏幕墙的位置、尺寸、形状和排列方式。

2.选择适合幕墙施工的太阳能电池板，并考虑其性能、框架材料、玻璃表面处理等因素。

3.设计支撑结构和安装方式，确保光伏幕墙的稳定性和安全性。

二、基础工程1.根据设计要求，进行基础的土建工程。

2.在建筑外墙上设置支撑结构，确保光伏幕墙的稳定性。

3.进行电气布线工程，确保光伏幕墙的电力输出和接入建筑用电系统。

三、光伏模块安装1.根据设计要求，将太阳能电池板安装在支撑结构上。

2.确保电池板之间的间距合理，光照均匀，并根据需要进行电池板的固定和连接。

3.安装逆变器和其他光伏组件，确保光伏幕墙的正常运行和连接建筑用电系统。

四、光伏幕墙辅助设施安装1.根据设计要求，安装光伏幕墙辅助设施，如防水层、绝缘层、隔热层等。

2.确保幕墙的密封性、保温性和防水性能。

五、验收和维护1.进行光伏幕墙的验收，检查其运行情况和施工质量。

2.进行光伏幕墙的日常维护和保养，如清洁玻璃表面、检查电线接头等。

3.定期检查光伏幕墙的运行状况，确保其正常发电和安全运行。

总结：光伏幕墙施工工法是一项利用太阳能发电的新兴建筑技术，它不仅能美化建筑外观，还能够向建筑提供清洁能源。

本文详细介绍了光伏幕墙施工工法的具体过程和要点，包括设计和选材、基础工程、光伏模块安装、光伏幕墙辅助设施安装以及验收和维护。

光伏幕墙介绍
光伏幕墙是将太阳能光伏发电技术与建筑幕墙的结合，体现了完美的可持续发展理念。

具体来说就是将光伏玻璃替代普通的幕墙玻璃，来达到发电的目的。

一、光伏玻璃
光伏玻璃可分为晶硅光伏玻璃与薄膜光伏玻璃。

建筑用晶硅光伏夹层玻璃示意图晶硅中空玻璃实例
非晶硅薄膜不透光中空玻璃实例非晶硅薄膜半透光中空玻璃实例
二、光伏幕墙
1、晶硅光伏幕墙
透光晶硅光伏幕墙外视图透光晶硅光伏幕墙外视图透光晶硅光伏幕墙内视图透光晶硅光伏幕墙内视图
2、薄膜幕墙
点式薄膜幕墙示意 明框薄膜幕墙示意 隐框薄膜幕墙示意
不透光薄膜光伏幕墙外视图
透光薄膜光伏幕墙内视图
不透光晶硅光伏幕墙外视图
不透光晶硅光伏幕墙外视图
三、经济效益分析对比：。

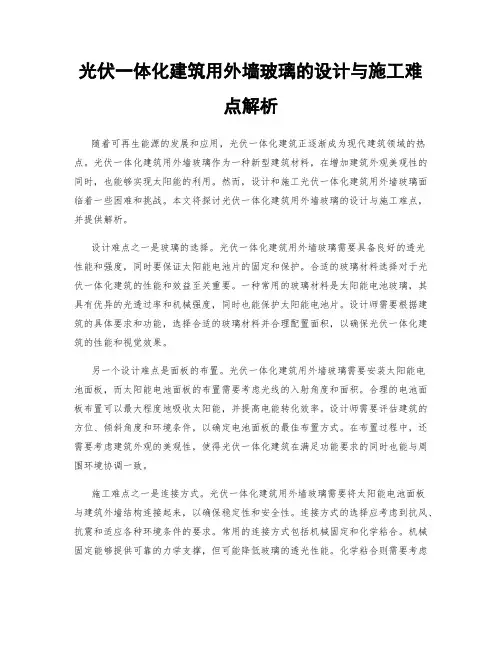

光伏一体化建筑用外墙玻璃的设计与施工难点解析随着可再生能源的发展和应用，光伏一体化建筑正逐渐成为现代建筑领域的热点。

光伏一体化建筑用外墙玻璃作为一种新型建筑材料，在增加建筑外观美观性的同时，也能够实现太阳能的利用。

然而，设计和施工光伏一体化建筑用外墙玻璃面临着一些困难和挑战。

本文将探讨光伏一体化建筑用外墙玻璃的设计与施工难点，并提供解析。

设计难点之一是玻璃的选择。

光伏一体化建筑用外墙玻璃需要具备良好的透光性能和强度，同时要保证太阳能电池片的固定和保护。

合适的玻璃材料选择对于光伏一体化建筑的性能和效益至关重要。

一种常用的玻璃材料是太阳能电池玻璃，其具有优异的光透过率和机械强度，同时也能保护太阳能电池片。

设计师需要根据建筑的具体要求和功能，选择合适的玻璃材料并合理配置面积，以确保光伏一体化建筑的性能和视觉效果。

另一个设计难点是面板的布置。

光伏一体化建筑用外墙玻璃需要安装太阳能电池面板，而太阳能电池面板的布置需要考虑光线的入射角度和面积。

合理的电池面板布置可以最大程度地吸收太阳能，并提高电能转化效率。

设计师需要评估建筑的方位、倾斜角度和环境条件，以确定电池面板的最佳布置方式。

在布置过程中，还需要考虑建筑外观的美观性，使得光伏一体化建筑在满足功能要求的同时也能与周围环境协调一致。

施工难点之一是连接方式。

光伏一体化建筑用外墙玻璃需要将太阳能电池面板与建筑外墙结构连接起来，以确保稳定性和安全性。

连接方式的选择应考虑到抗风、抗震和适应各种环境条件的要求。

常用的连接方式包括机械固定和化学粘合。

机械固定能够提供可靠的力学支撑，但可能降低玻璃的透光性能。

化学粘合则需要考虑粘合剂的耐久性和可靠性。

施工人员需要根据具体情况选择合适的连接方式，并确保连接的强度和稳定性。

施工难点之二是安装过程中的处理。

光伏一体化建筑用外墙玻璃需要在安装过程中进行电气接线和透明硅胶密封处理。

电气接线需要确保电能的传导和安全性，要避免短路和漏电等问题。

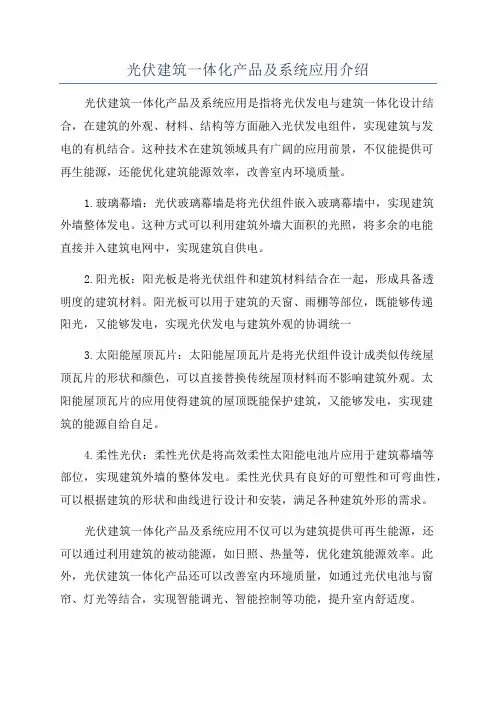

光伏建筑一体化产品及系统应用介绍光伏建筑一体化产品及系统应用是指将光伏发电与建筑一体化设计结合，在建筑的外观、材料、结构等方面融入光伏发电组件，实现建筑与发电的有机结合。

这种技术在建筑领域具有广阔的应用前景，不仅能提供可再生能源，还能优化建筑能源效率，改善室内环境质量。

1.玻璃幕墙：光伏玻璃幕墙是将光伏组件嵌入玻璃幕墙中，实现建筑外墙整体发电。

这种方式可以利用建筑外墙大面积的光照，将多余的电能直接并入建筑电网中，实现建筑自供电。

2.阳光板：阳光板是将光伏组件和建筑材料结合在一起，形成具备透明度的建筑材料。

阳光板可以用于建筑的天窗、雨棚等部位，既能够传递阳光，又能够发电，实现光伏发电与建筑外观的协调统一3.太阳能屋顶瓦片：太阳能屋顶瓦片是将光伏组件设计成类似传统屋顶瓦片的形状和颜色，可以直接替换传统屋顶材料而不影响建筑外观。

太阳能屋顶瓦片的应用使得建筑的屋顶既能保护建筑，又能够发电，实现建筑的能源自给自足。

4.柔性光伏：柔性光伏是将高效柔性太阳能电池片应用于建筑幕墙等部位，实现建筑外墙的整体发电。

柔性光伏具有良好的可塑性和可弯曲性，可以根据建筑的形状和曲线进行设计和安装，满足各种建筑外形的需求。

光伏建筑一体化产品及系统应用不仅可以为建筑提供可再生能源，还可以通过利用建筑的被动能源，如日照、热量等，优化建筑能源效率。

此外，光伏建筑一体化产品还可以改善室内环境质量，如通过光伏电池与窗帘、灯光等结合，实现智能调光、智能控制等功能，提升室内舒适度。

总之，光伏建筑一体化产品及系统应用是一种创新的建筑能源解决方案，通过将太阳能发电与建筑设施有机结合，实现建筑能源的可持续利用。

随着清洁能源的发展和环保意识的增强，光伏建筑一体化产品及系统应用将会在未来得到更广泛的应用。

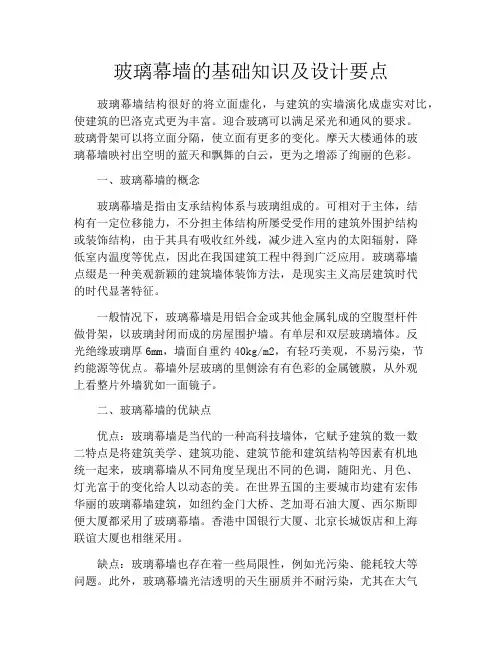

玻璃幕墙的基础知识及设计要点玻璃幕墙结构很好的将立面虚化，与建筑的实墙演化成虚实对比，使建筑的巴洛克式更为丰富。

迎合玻璃可以满足采光和通风的要求。

玻璃骨架可以将立面分隔，使立面有更多的变化。

摩天大楼通体的玻璃幕墙映衬出空明的蓝天和飘舞的白云，更为之增添了绚丽的色彩。

一、玻璃幕墙的概念玻璃幕墙是指由支承结构体系与玻璃组成的。

可相对于主体，结构有一定位移能力，不分担主体结构所屡受受作用的建筑外围护结构或装饰结构，由于其具有吸收红外线，减少进入室内的太阳辐射，降低室内温度等优点，因此在我国建筑工程中得到广泛应用。

玻璃幕墙点缀是一种美观新颖的建筑墙体装饰方法，是现实主义高层建筑时代的时代显著特征。

一般情况下，玻璃幕墙是用铝合金或其他金属轧成的空腹型杆件做骨架，以玻璃封闭而成的房屋围护墙。

有单层和双层玻璃墙体。

反光绝缘玻璃厚6mm，墙面自重约40kg/m2，有轻巧美观，不易污染，节约能源等优点。

幕墙外层玻璃的里侧涂有有色彩的金属镀膜，从外观上看整片外墙犹如一面镜子。

二、玻璃幕墙的优缺点优点：玻璃幕墙是当代的一种高科技墙体，它赋予建筑的数一数二特点是将建筑美学、建筑功能、建筑节能和建筑结构等因素有机地统一起来，玻璃幕墙从不同角度呈现出不同的色调，随阳光、月色、灯光富于的变化给人以动态的美。

在世界五国的主要城市均建有宏伟华丽的玻璃幕墙建筑，如纽约金门大桥、芝加哥石油大厦、西尔斯即便大厦都采用了玻璃幕墙。

香港中国银行大厦、北京长城饭店和上海联谊大厦也相继采用。

缺点：玻璃幕墙也存在着一些局限性，例如光污染、能耗较大等问题。

此外，玻璃幕墙光洁透明的天生丽质并不耐污染，尤其在大气含尘量较多、空气污染严重、干旱少雨的北方地区，玻璃幕墙极易圣热尔韦县纳垢，这对城市造景而言，非但不能增"光"，反而丢"脸"。

所用材质低劣，施工质量不高，出现色泽不均匀，波纹各异，由于光反射的不可控制性，导致了光生态环境的杂乱。
