【CN210070128U】一种智能公厕的通风净化系统【专利】

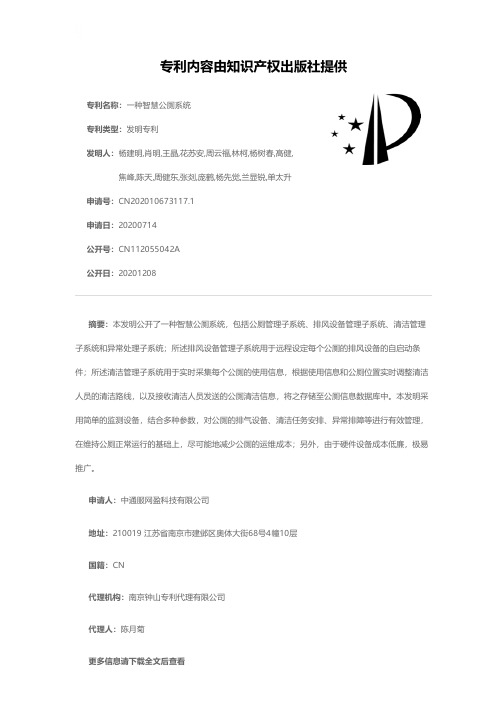

专利名称：一种智慧公厕系统
专利类型：发明专利
发明人：杨建明,肖明,王晶,花苏安,周云福,林柯,杨树春,高健,焦峰,陈天,周健东,张剡,庞鹤,杨先觉,兰显锐,单太升申请号：CN202010673117.1
申请日：20200714
公开号：CN112055042A
公开日：
20201208
专利内容由知识产权出版社提供
摘要：本发明公开了一种智慧公厕系统，包括公厕管理子系统、排风设备管理子系统、清洁管理子系统和异常处理子系统；所述排风设备管理子系统用于远程设定每个公厕的排风设备的自启动条件；所述清洁管理子系统用于实时采集每个公厕的使用信息，根据使用信息和公厕位置实时调整清洁人员的清洁路线，以及接收清洁人员发送的公厕清洁信息，将之存储至公厕信息数据库中。

本发明采用简单的监测设备，结合多种参数，对公厕的排气设备、清洁任务安排、异常排障等进行有效管理，在维持公厕正常运行的基础上，尽可能地减少公厕的运维成本；另外，由于硬件设备成本低廉，极易推广。

申请人：中通服网盈科技有限公司
地址：210019 江苏省南京市建邺区奥体大街68号4幢10层
国籍：CN
代理机构：南京钟山专利代理有限公司
代理人：陈月菊
更多信息请下载全文后查看。

专利名称：厕所空气处理装置专利类型：实用新型专利
发明人：杨庆杰
申请号：CN201920209129.1申请日：20190220
公开号：CN210070077U
公开日：
20200214
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种厕所空气处理装置，包括空气处理箱、吊架、进风管以及出风管；所述空气处理箱的左右两侧分别设置有进风口，所述进风口内设置有软质波纹管，所述软质波纹管与所述进风管相连通，所述进风管上开设有多个进风孔，所述出风管包括外管体、内管体以及设置于外管体和内管体之间的聚氨酯填充层；所述吊架包括安装板以及吊装横梁，所述吊装横梁的两端通过软质吊带与所述空气处理箱相连。

本实用新型中应用了具有软质吊带的吊架以及具有聚氨酯填充层的出风管，另外空气处理箱通过软质波纹管与进风管相连，上述各项举措有效削弱了风机等设备运行过程中震动的传导，避免产生大量噪音，有利于营造一个更加舒适的室内环境。

申请人：沧州天润环保科技有限公司
地址：061000 河北省沧州市新华区永济东路90号
国籍：CN
更多信息请下载全文后查看。

专利名称：智慧公厕的通风除臭系统及方法专利类型：发明专利
发明人：赵洪
申请号：CN201910568933.3
申请日：20190627
公开号：CN110320206A
公开日：
20191011
专利内容由知识产权出版社提供
摘要：本发明涉及厕所保洁技术领域，具体涉及智慧公厕的通风除臭系统及方法，系统包括检测子系统和通风除臭子系统，检测子系统包括红外温度感应模块、控制模块、定时模块、隔间抽气模块、第一变色模块和隔间检测模块，通风除臭子系统包括隔间除臭模块和隔间通风模块；方法包括公厕隔间气体检测步骤和公厕隔间通风除臭步骤。

本发明针对公厕异味难以散发开的问题，在用户使用公厕过程中及时导走异味气体，避免异味气体朝向公厕其他位置进行溢散，即使后一用户在前一用户离开隔间后立刻进入也不会有异味。

申请人：北控滨南康健(重庆)环境工程有限公司
地址：400030 重庆市沙坪坝区沙滨路10号6号楼1单元8-4
国籍：CN
代理机构：重庆强大凯创专利代理事务所(普通合伙)
代理人：陈家辉
更多信息请下载全文后查看。

专利名称：厕所空气净化系统专利类型：发明专利
发明人：不公告发明人
申请号：CN201610407310.4申请日：20160611
公开号：CN105910214A
公开日：
20160831
专利内容由知识产权出版社提供
摘要：本发明公开了一种厕所空气净化系统，包括进风口、抽风机、空气净化室和出风口，所述进风口和出风口处设有筛网结构，所述空气净化室依次包括紫外灯、第一过粗过滤网、第一细过滤网、净化池、第二细过滤网、第二粗过滤网，所述净化池包括储存储净化液存储器、将净化液转化为气体的振动器。

本发明提供的厕所空气净化系统结构合理，能够高效处理空气中的异味和细菌，并且净化的更彻底；针对不同的情况，设置不同的处理速度，使系统更加节能。

所采用的净化液配方和空气清洗剂配方，无毒无公害，各组分相互配合，较现有的配方，效率更高，效果更好。

申请人：陈菊芳
地址：325200 浙江省温州市瑞安市仙降街道塘头村114号
国籍：CN
更多信息请下载全文后查看。

专利名称：卫生间的空气净化系统专利类型：发明专利
发明人：汪俊
申请号：CN201810921701.7申请日：20180814
公开号：CN108981032A
公开日：
20181211
专利内容由知识产权出版社提供
摘要：公开了一种卫生间的空气净化系统。

该系统包括控制模块，所述控制模块连接检测模块及反应模块，所述检测模块连接红外检测模块、温度检测模块、异味气体检测模块；所述反应模块连接空气净化模块、智能照明模块、紫外线照射模块。

本发明通过对卫生间空气的检测，了解卫生间空气状况，并对卫生间空气进行净化，使人们能够在干净的环境中舒适的生活。

同时提供了智能照明系统和紫外线杀菌系统，能够自行控制卫生间灯具和紫外线杀毒灯，节约能源同时解放双手，在无人模式下对卫生间内进行紫外线灭菌消毒，实现环境的质量的整体提高，保证人们的生活质量。

申请人：汪俊
地址：243000 安徽省马鞍山市雨山区向山镇永进新村6-5号
国籍：CN
代理机构：北京思创大成知识产权代理有限公司
代理人：董晓盈
更多信息请下载全文后查看。

专利名称：一种智能清洁公共卫生间系统及工作方法专利类型：发明专利
发明人：蒋奇,张红柱
申请号：CN201911121017.1
申请日：20191115
公开号：CN110886514A
公开日：
20200317
专利内容由知识产权出版社提供
摘要：本发明涉及一种智能公共卫生间系统及工作方法，包括公共卫生间，公共卫生间包括小便区和蹲便区，小便区具有小便池，蹲便区具有蹲便池，使用人员能够通过台阶进入蹲便区，公共卫生间的天花板安装有多个水平杆，水平杆靠近蹲便区的一端转动连接有竖直杆，竖直杆与固定设置的第一驱动件连接，竖直杆内部固定有电动伸缩杆，电动伸缩杆的伸缩部端部转动连接有拖把，拖把与固定在电动伸缩杆伸缩部的第二驱动件连接，小便池及蹲便池位置处的墙壁安装有检测装置，用于检测是否有人员使用，公共卫生间内还安装有循环喷水系统，用于向公共卫生间内喷洒清洁水，使用本发明的公共卫生间系统，能够及时进行清理，降低了清理劳动强度。

申请人：山东大学
地址：250061 山东省济南市历下区经十路17923号
国籍：CN
代理机构：济南圣达知识产权代理有限公司
代理人：陈晓敏
更多信息请下载全文后查看。

专利名称：一种智能卫生间系统专利类型：发明专利
发明人：肖晖,姜晶晶,汪栋,宋勇志申请号：CN201810239882.5申请日：20180322
公开号：CN108399672A
公开日：
20180814
专利内容由知识产权出版社提供
摘要：本发明公开了一种智能卫生间系统，包括安装于卫生间门内侧的智能锁以及与智能锁通信连接的服务器；智能锁用于在状态转换时向服务器发送状态信息；服务器用于在接收到使用者通过终端发送的查询请求时根据使用者的位置信息以及当前各智能锁的状态信息确定使用者所在位置处设定范围内所有卫生间的使用状态发送使用者的终端。

上述智能卫生间系统通过安装在卫生间门内侧的智能锁与服务器之间的通信，可以指示使用者目前所在位置处设定范围内的卫生间使用情况，使用者根据卫生间的使用情况有目的性的选择未被使用的卫生间。

由此可使卫生间资源的得到充分利用，避免在个别位置或楼层卫生间集中使用，而其它卫生间空闲的问题，提高卫生间的使用效率。

申请人：京东方科技集团股份有限公司,北京京东方显示技术有限公司
地址：100015 北京市朝阳区酒仙桥路10号
国籍：CN
代理机构：北京同达信恒知识产权代理有限公司
代理人：郭润湘
更多信息请下载全文后查看。

专利名称：一种公厕用空气环保净化装置专利类型：发明专利
发明人：陈朝彬,胡建伟
申请号：CN201810704185.2
申请日：20180701
公开号：CN108758952A
公开日：
20181106
专利内容由知识产权出版社提供
摘要：本发明公开了一种公厕用空气环保净化装置，包括方形块，所述方形块前表面右下角嵌装有空气质量传感器，所述方形块后表面设有方形框架，所述方形框架内上下表面均加工有滑槽，每个所述滑槽内均设有滑轮，每个所述滑轮之间共同连接有连接杆，所述方形框架内左右两侧表面均加工有条形槽，所述方形块右侧表面下端设有电源线，所述电源线上设有控制器，所述控制器下表面设有插头，所述插头通过导线与控制器电性相连，所述控制器通过导线与风扇、每个旋转电机电性相连。

本发明的有益效果是，无论在天气冷暖的时候都可以很好的保证公厕内的环境，对公厕进行空气净化，并且在净化的时候也不会对环境造成污染。

申请人：陈朝彬
地址：350500 福建省福州市连江县官坂镇白鹤村长需路6号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种智能洗手间环境净化系统专利类型：实用新型专利
发明人：莫海玲
申请号：CN202122114807.6
申请日：20210901
公开号：CN215802063U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种智能洗手间环境净化系统，涉及空气质量检测技术领域，该系统包括：外部控制装置以及内部检测装置；所述外部控制装置包括第一控制单元以及显示装置；所述内部检测装置包括检测单元、第二控制单元以及风扇单元；所述第一控制单元与所述显示装置连接，所述第一控制单元与所述第二控制单元连接，所述第二控制单元分别与所述风扇单元以及所述检测单元连接。

解决了洗手间在使用过后的空气无法及时处理，导致后使用者进入洗手间后闻到不好气味，无法保持洗手间环境舒适。

申请人：深圳市乐目通讯有限公司
地址：518000 广东省深圳市南山区粤海街道高新区社区白石路3609号深圳湾科技生态园二区9栋A915-28号
国籍：CN
代理机构：深圳智汇远见知识产权代理有限公司
代理人：蒋学超
更多信息请下载全文后查看。

专利名称：一种智慧公厕管理系统专利类型：发明专利
发明人：田元,刘妙燕
申请号：CN201910159042.2申请日：20190304
公开号：CN110020978A
公开日：
20190716
专利内容由知识产权出版社提供
摘要：本发明提供一种智慧公厕管理系统，涉及智慧公厕管理技术领域，包括数据采集模块、数据管理中心和显示模块；数据采集模块分布于公厕的内外，用于采集公厕的使用状态信息和环境数据，并将使用状态信息和环境数据传输至数据管理中心；数据管理中心与数据采集模块建立通信连接，用于对状态信息和环境数据进行处理，并将处理结果发送至显示模块；数据管理中心与显示模块建立通信连接，用于实时显示公厕显示的使用状态信息、环境数据以及满意度评价结果。

本发明方便用户及时获取公厕的使用状态信息和环境数据，并可以通过该使用状态信息和环境数据合理安排保洁人员的工作时间；同时实现对保洁人员工作情况的监管，节约人力成本。

申请人：浙江弄潮儿智慧科技有限公司
地址：312000 浙江省绍兴市上虞区曹娥街道e游小镇门户客厅3号楼307办公室-8号工位
国籍：CN
代理机构：上海申新律师事务所
代理人：俞涤炯
更多信息请下载全文后查看。
