微机原理及应用实验实验一开发环境的使用一、实验目的掌握伟福开发环境的使用方法，包括源程序的输入、汇编、修改；工作寄存器内容的查看、修改；内部、外部RAM内容的查看、修改；PSW中个状态位的查看；机器码的查看；程序的各种运行方式，如单步执行、连续执行，断点的设置。

二、实验内容在伟福开发环境中编辑、汇编、执行一段汇编语言程序,把单片机片内的30H～7FH 单元清零。

三、实验设备PC机一台。

四、实验步骤用连续或者单步的方式运行程序，检查30H-7FH 执行前后的内容变化。

五、实验思考1．如果需把30H-7FH 的内容改为55H，如何修改程序？2．如何把128B的用户RAM全部清零？六、程序清单文件名称：CLEAR.ASMORG 0000HCLEAR: MOV R0,#30H ;30H 送R0寄存器MOV R6,#50H ;50H 送R6寄存器（用作计数器）CLR1: MOV A,#00H ;00 送累加器AMOV @R0,A ;00 送到30H-7FH 单元INC R0 ;R0 加1DJNZ R6,CLR1 ;不到50H个字节，继续WAIT: LJMP WAITEND实验二数据传送一、实验目的掌握MCS-51指令系统中的数据传送类指令的应用，通过实验，切实掌握数据传送类指令的各种不同的寻址方式的应用。

二、实验内容1．编制一段程序，要求程序中包含7中不同寻址方式。

2．编制一段程序，将片内RAM30H～32H中的数据传送到片内RAM38H～3AH中。

3．编制一段程序，将片内RAM30H～32H中的数据传送到片外RAM1000H～1002H 中。

4．编制一段程序，将片内RAM40H～42H中的数据与片外RAM2000H～2002H中的数据互换。

三、实验设备PC机一台。

四、实验步骤逐段编制程序，汇编无误后，用连续或者单步的方式运行程序，检查程序的运行结果，看是否达到预期的效果。

五、实验思考1．如何把片外RAM中1000H～100FH单元中的数传送到片外RAM中2000H～200FH单元中？2．如何把ROM中0200H～0207H单元的数传送至片外RAM0000H～0007H单元中？实验三数码转换一、实验目的掌握采用软件方法进行不同形式数据之间的转换，如十进制数与二进制数的转换、十六进制数与BCD码的转换、BCD数与ASCII码之间的转换、非压缩BCD码与压缩BCD码之间的转换。

微机原理实验报告-两个多位十进制数相加的实验等微机原理实验报告班级：学号：姓名：实验一两个多位十进制数相加的实验一、实验目的学习数据传送和算术运算指令的用法熟悉在PC机上建立、汇编、链接、调试和运行汇编语言程序的过程。

二、实验内容将两个多位十进制数相加，要求被加数和加数均以ASCII码形式各自顺序存放在以DATA1、DATA2为首的5个内存单元中（低位在前），结果送回DATA1处。

三、程序流程图图3-1四、参考程序清单DATA SEGMENTDATA1 DB 33H,39H,31H,37H,34H;被加数DATA1END E QU $-1DATA2 DB 34H,35H,30H,38H,32H;加数DATA2END EQU $-1SUM DB 5 DUP(?)DATA ENDSSTACK SEGMENTSTA DB 20 DUP(?)TOP EQU LENGTH STASTACK ENDSCODE SEGMENTASSUME CS:CODE,DS:DATA,SS:STACK,ES:DATA START: MOV AX,DATAMOV DS,AXMOV AX,STACKMOV SS,AXMOV AX,TOPMOV SP,AXMOV SI,OFFSET DATA1ENDMOV DI,OFFSET DATA2ENDCALL ADDAMOV AX,4C00HINT 21HADDA PROC NEARMOV DX,SIMOV BP,DIMOV BX,05HAD1: SUB BYTE PTR [SI],30HSUB BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ AD1MOV SI,DXMOV DI,BPMOV CX,05HCLCAD2: MOV AL,[SI]MOV BL,[DI]ADC AL,BLAAAMOV [SI],ALDEC SIDEC DILOOP AD2MOV SI,DXMOV DI,BPMOV BX,05HAD3: ADD BYTE PTR [SI],30HADD BYTE PTR [DI],30HDEC SIDEC DIDEC BXJNZ A D3RETADDA ENDP CODE ENDSEND S TART五、实验结果分析我们计算的结果是：84256他们结果是一样的。

微原硬件实验报告班级：07118 班学号：070547班内序号：26姓名：杨帆实验一熟悉实验环境及IO的使用一，实验目的1. 通过实验了解和熟悉实验台的结构,功能及使用方法。

2. 通过实验掌握直接使用Debug 的I、O 命令来读写IO 端口。

3. 学会Debug 的使用及编写汇编程序二，实验内容1. 学习使用Debug 命令,并用I、O 命令直接对端口进行读写操作,2.用汇编语言编写跑马灯程序。

(使用EDIT 编辑工具)实现功能A.通过读入端口状态(ON 为低电平),选择工作模式(灯的闪烁方式、速度等)。

B.通过输出端口控制灯的工作状态(低电平灯亮)三，实验步骤1.实验板的IO 端口地址为EEE0H在Debug 下,I 是读命令。

(即读输入端口的状态---拨码开关的状态)O 是写命令。

(即向端口输出数据---通过发光管来查看)进入Debug 后,读端口拨动实验台上八位拨码开关输入I 端口地址回车屏幕显示xx 表示从端口读出的内容,即八位开关的状态ON 是0,OFF 是 1 写端口输入O 端口地址xx (xx 表示要向端口输出的内容)回车查看实验台上的发光二极管状态,0 是灯亮,1 是灯灭。

2. 在Debug 环境下,用a 命令录入程序,用g 命令运行C>Debug -amov dx, 端口地址mov al,输出内容out dx, almov ah, 0bhint 21hor al, aljz 0100int 20h-g运行查看结果，修改输出内容再运行查看结果分析mov ah, 0bhint 21hor al, aljz 0100int 20h该段程序的作用3.利用EDIT 工具编写汇编写跑马灯程序程序实现功能A.通过读入端口状态(ON 为低电平),选择工作模式(灯的闪烁方式、速度等)。

B.通过输出端口控制灯的工作状态(低电平灯亮) C>EDIT 文件名.asm录入程序按Alt 键打开菜单进行存盘或退出编译文件C>MASM 文件名.asm连接文件C>LINK 文件名.obj运行文件或用Debug 进行调试。

北理（bit）微机原理上机软件实验报告微机原理软件编程实验报告班级：学号：姓名：⼀、实验题⽬1、IDE86集成开发环境的学习和运⽤2、编写程序求出10个数中的最⼤值和最⼩值，并以单步形式观察如何求出最⼤值、最⼩值。

3、求1到100 的累加和，并⽤⼗进制形式将结果显⽰在屏幕上。

要求实现数据显⽰，并返回DOS状态。

4、将存储器中的⼗个字节型⼗六进制有符号数按从⼩到⼤的顺序排序并按⼗六进制显⽰出来。

（56H、0ffH、78H、82H、12H、0、95H、58H、0bcH、34H）⼆、实验⽬的1、学习并掌握IDE86集成开发环境的使⽤包括编辑、编译、链接、调试与运⾏等步骤编辑：源程序的输⼊、修改。

编译：常见编译出现的语法错误的修改。

可执⾏⽂件。

运⾏：运⾏、断点设置、单步运⾏、单步跟踪；观察寄存器、标志寄存器值；观察数据存储器中的数据。

2、完成所有题⽬，提⾼编程能⼒，加深对理论课的理解。

三、实验内容1、⽂字叙述设计思路1.1编写程序求出10个数中的最⼤值和最⼩值由于⼀共有⼗个数，所以求其最⼤数或者最⼩数需要⽐较9次。

从数据段的段⾸开取数，先取两个数进⾏⽐较，⽐较完后取其中的最⼤数或者最⼩数放⼊数据段的第⼆位中。

再取第三位数与第⼆位数⽐较，如此循环，⽐较9次后在数据段最末位的就是我们需要的数。

1.2求1到100 的累加和，并⽤⼗进制形式将结果显⽰在屏幕上求和部分：1~100⼀共有100个数，所以需要做100次加法。

做加法要有两个数，第⼀个数是第i位的数值，第⼆个数是i-1位以及之前所有数的和，所以这两个数必须分别存放在两个寄存器⾥，并且两个数相加之后的所得的值，必须放在存放“和”的寄存器中，另外⼀个寄存器每做完⼀次加法⾃加1。

显⽰部分：我们所求得的最终数值在内存中是以16进制数存放的，但是由于结果只是⼀个数，我们可以把它的每⼀位所对应的ASCII码按照⼀定的顺序存放到⼀个数据段中，再以字符串形式直接输出。

1.3将存储器中的⼗个字节型⼗六进制有符号数按从⼩到⼤的顺序排序并按⼗六进制显⽰出来⽐较部分：题⽬⼀共给了我们10个数，如果要进⾏排序的话可以先把⼗个数中最⼤的数选出来，放到数据段的最后⼀个位置，接着再选出次⼤的数放到数据段的倒数第⼆位，如此循环到最后便可成功将所给的⼗个数排序好。

微机原理实验报告实验⼀DEBUG 调试实验类型：实验课时：指导教师：时间：2013 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.练习使⽤DEBUG，调试简单汇编程序。

⼆、实验要求1.掌握DEBUG的使⽤，调试程序。

2.读懂程序中各条指令，说明程序功能。

三、实验内容1.启动DEBUG，⽤A命令输⼊并汇编下列程序段。

100 MOV SI，200103 MOV CX，10106 MOV AL，0108 MOV [SI ]，AL10A INC SI10B INC AL10D DEC CX10E JNZ 108110 INT 3四、实验结果及分析实验⼆简单汇编语⾔设计实验类型：实验课时：指导教师：时间： 2012 年⽉⽇课次：第节教学周次：第周实验分室：实验台号：实验员：⼀、实验⽬的1.巩固DEBUG及宏汇编的使⽤。

2.加深对指令的理解。

⼆、实验要求1.设堆栈指针SP＝2000H，（AX）=3000H,（BX）=5000H。

请编⼀程序将AX的内容和BX的内容进⾏交换。

请⽤堆栈作为两寄存器交换内容的中间存储单元，⽤DEBUG调试程序进⾏汇编与调试。

2.设DS＝当前段指地址，（BX）=0300H，（SI）=0002H，请⽤DEBUG的命令将存储器偏移地址300H~304H连续单元顺序装⼊0AH、0BH、0CH、0DH、0EH。

在DEBUG状态下送⼊下⾯程序，并⽤单步执⾏的⽅法，分析每条指令源地址的形成过程？当数据传送完毕时，AX中的内容是什么？程序清单如下：MOV AX，BXMOV AX,0304HMOV AX,[0304H]MOV AX,[BX]MOV AX,0001[BX]MOV AX,[BX][SI]MOV AX,0001[BX][SI]HLT3.设（AX）=0002H，编⼀个程序段将AX的内容乘10，要求⽤移位的⽅法完成。

三、思想描述实验内容1将两个寄存器的内容进⾏交换时，必须有⼀个中间寄存器才能进⾏内容的交换，如果⽤堆栈做为中间存储单元，必须遵循先进后出的原则。

微机原理实验总结（共5篇）第一篇：微机原理实验总结微机原理实验总结不知不觉，微机原理与接口技术实验课程已经结束了。

回想起来受益匪浅，主要是加深了对计算机的一些硬件情况和运行原理的理解和汇编语言的编写汇编语言，对于学习机电工程的自动控制和计算机都是很重要的，因为它是和机器语言最接近的了，如果用它来编程序的话，会比用其它高级语言要快得多。

本学期我们在老师的带领下，进行了微机原理实验六到十这五组实验。

它们分别是：实验六8255 PA口控制PB口实验目的掌握单片机系统中扩展外围芯片的方法，了解8255 芯片的结构及编程方法。

实验内容用 8255 PA 口作开关量输入口，PB 口作输出口。

实验步骤1、用8 芯线将8 255 PA口接至开关Kl～K8，PB口接至发光二极管L1～L8；2、运行程序 HW06.ASM，拨动开关K1～K8，观察L1～L8发光二极管是否对应点亮。

实验七8255控制交通灯实验目的进一步了解8 255 芯片的结构及编程方法,学习模拟交通控制的实现方法。

实验内容用8255 做输出口,控制六个发光二极管燃灭,模拟交通灯管理。

实验步骤1、用双头线将8 255 PA0～PA2 口接至发光二极管L3～L1，PA3～PA5口接至发光二极管L7～L5；2、执行程序HW07.ASM，初始态为四个路口的红灯全亮,之后，东西路口的绿灯亮，南北路口的红灯亮，东西路口方向通车，延时一段时间后东西路口的绿灯熄灭，黄灯开始闪烁，闪烁若干次后，东西路口红灯亮，而同时南北路口的绿灯亮，南北路口方向开始通车，延时一段时间后，南北路口的绿灯熄灭，黄灯开始闪烁，闪烁若干次后，再切换到东西路口方向，之后重复以上过程。

实验八简单I /O口扩展实验目的学习单片机系统中扩展简单I/O 口的方法；学习数据输入输出程序的编制方法。

实验内容利用74LS244 作为输入口，读取开关状态，并将此状态，通过74LS273再驱动发光二极管显示出来。

实验一 8051单片机仿真系统的配置及使用一、实验目的与要求1.了解80c51单片机仿真开发系统的组成原理。

2.掌握仿真系统的连接与配置。

3.掌握仿真系统的MedWin集成开发环境的使用。

4.掌握程序的调试方法。

二、实验设备1. PC机一台2. Insight SE-52 Plus 8XC51 单片机仿真器主机一台3. TB-40DP1 80C51 仿真头一个4. CAB-40FT 仿真电缆一条5. CAB-25DB 通讯电缆一条6. MS-100电源一台7. 数字万用表一台三、实验内容1. Insight SE52 Plus单片机仿真开发系统的组成及性能2. Insight SE52 Plus单片机仿真开发系统的硬件连接及配置3.学习MedWin集成开发环境的使用四、思考题1 MedWin集成开发环境的使用中，不使用项目管理方式开发应用程序和使用项目管理方式开发应用程序的操作方法和区别？答：区别是：使用项目管理方式开发应用程序，更加方便，效率更高。

2 MedWin集成开发环境的使用中，CODE，DATA，IDATA，XDATA，PDATA各存储空间的意义？答：CODE是片内程序存储器。

DATA为片内数据存储区，地址低128 字节与IData 的数据相同，高128 字节为特殊功能寄存器SFR 空间。

IDATA为片内数据存储区，低地址128字节。

XDATA为片外出具存储区。

PDATA为片外页面方式访问的数据区PData 窗口，使用MOVX @ri 指令访问。

3 MedWin模拟仿真调试巡回彩灯程序，观察实验结果。

改变程序，观察实验结果。

参考程序如下：运行程序2，P1.2和P1.3所接的LED会一直亮。

实验二心电图机液晶显示系统实验(图形部分)一、实验目的了解液晶显示的原理掌握液晶面板上进行波形显示的原理和方法掌握单片机编程技巧二、实验要求了解80C51单片机及OCMJ4X8C液晶模组的硬件配置及连接方法掌握80C51单片机的编程语言掌握波形输出程序的算法和结构编写程序并调试程序三、实验设备单片机仿真器金鹏OCMJ4X8C液晶模组稳压电源四、实验内容液晶显示在心电图机中的应用是将数字技术、计算机技术结合起来，利用单片机和液晶显示模块进行波形显示。

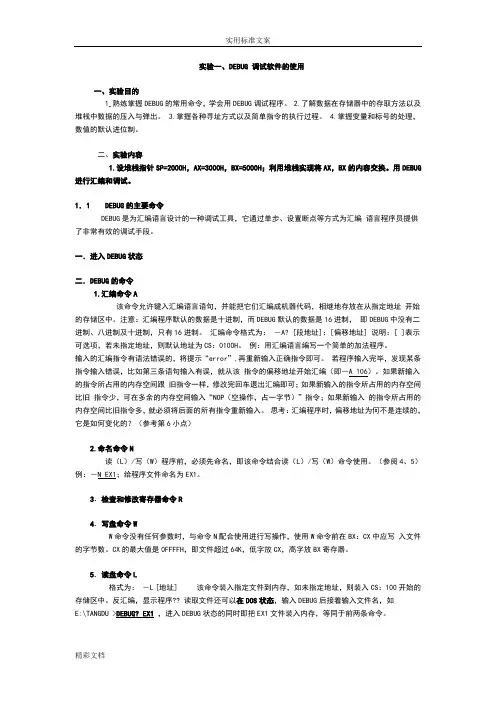

实验一、DEBUG 调试软件的使用一、实验目的1.熟练掌握DEBUG的常用命令，学会用DEBUG调试程序。

2.了解数据在存储器中的存取方法以及堆栈中数据的压入与弹出。

3.掌握各种寻址方式以及简单指令的执行过程。

4.掌握变量和标号的处理，数值的默认进位制。

二、实验内容1.设堆栈指针SP=2000H，AX=3000H，BX=5000H；利用堆栈实现将AX，BX的内容交换。

用DEBUG 进行汇编和调试。

1．1 DEBUG的主要命令DEBUG是为汇编语言设计的一种调试工具，它通过单步、设置断点等方式为汇编语言程序员提供了非常有效的调试手段。

一．进入DEBUG状态二．DEBUG的命令1.汇编命令A该命令允许键入汇编语言语句，并能把它们汇编成机器代码，相继地存放在从指定地址开始的存储区中。

注意：汇编程序默认的数据是十进制，而DEBUG默认的数据是16进制，即DEBUG中没有二进制、八进制及十进制，只有16进制。

汇编命令格式为：－A? [段地址]：[偏移地址] 说明：[ ]表示可选项，若未指定地址，则默认地址为CS：0100H。

例：用汇编语言编写一个简单的加法程序。

输入的汇编指令有语法错误的，将提示“error”,再重新输入正确指令即可。

若程序输入完毕，发现某条指令输入错误，比如第三条语句输入有误，就从该指令的偏移地址开始汇编（即－A 106）。

如果新输入的指令所占用的内存空间跟旧指令一样，修改完回车退出汇编即可；如果新输入的指令所占用的内存空间比旧指令少，可在多余的内存空间输入“NOP（空操作，占一字节）”指令；如果新输入的指令所占用的内存空间比旧指令多，就必须将后面的所有指令重新输入。

思考：汇编程序时，偏移地址为何不是连续的，它是如何变化的？（参考第6小点）2.命名命令N读（L）/写（W）程序前，必须先命名，即该命令结合读（L）/写（W）命令使用。

（参阅4、5）例：－N EX1；给程序文件命名为EX1。

3．检查和修改寄存器命令R4．写盘命令WW命令没有任何参数时，与命令N配合使用进行写操作，使用W命令前在BX：CX中应写入文件的字节数。

微机原理与接口技术——实验题目：8255A并行口实验（一）实验四8255A并行口实验（一）一、实验目的⒈掌握8255A和微机接口方法。

⒉掌握8255A的工作方式和编程原理。

二、实验内容用8255PA口控制PB口。

三、实验接线图图6-3四、编程指南⒈8255A芯片简介：8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0：基本输入/ 输出方式方式l：选通输入/ 输出方式方式2：双向选通工作方式⒉使8255A端口A工作在方式0并作为输入口，读取Kl-K8个开关量，PB口工作在方式0作为输出口。

五、实验程序框图六、实验步骤⒈在系统显示监控提示符“P.”时，按SCAL键，传送EPROM中的实验程序到内存中。

⒉8255A芯片A口的PA0-PA7依次和开关量输入Kl-K8相连。

⒊8255A芯片B口的PB0-PB7依次接Ll-L8。

⒋运行实验程序。

在系统显示监控提示符“P.”时，输入11B0，按EXEC键，系统显示执行提示符“┌”拨动K1-K8，LI-L8会跟着亮灭。

七、实验程序清单CODE SEGMENT ;H8255-1.ASMASSUME CS:CODEIOCONPT EQU 0FF2BHIOBPT EQU 0FF29HIOAPT EQU 0FF28HORG 11B0HSTART: MOV AL,90HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOAPTIN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,0FFFFHDELAY: LOOP DELAYJMP IOLED1CODE ENDSEND START八、实验结果九、实验总结本次实验有一定的难度，在实验的过程中出现了许多的问题，原因是对实验的原理不够理解。

完成一个硬件实验不仅需要动手操作能力强，还需要有一定的理论知识。

微机原理实验报告西安电⼦科技⼤学实验报告班级：1303018学号：130********姓名：李胜东地点： EII-312批次：第批时间： 2015.11-2015.12实验⼀汇编语⾔编程实现1.实验⽬的（1）掌握汇编语⾔的编程⽅法（2）掌握DOS功能调⽤的使⽤⽅法（3）掌握汇编语⾔程序的调试运⾏过程2.实验内容（1）将指定数据区的字符串数据以ASCII码形式显⽰在屏幕上，并通过DOS功能调⽤完成必要提⽰信息的显⽰。

（2）在屏幕上显⽰⾃⼰的学号姓名信息。

（3）循环从键盘读⼊字符并回显在屏幕上，然后显⽰出对应字符的ASCII码，直到输⼊”Q”或“q”时结束。

实验中使⽤的DOS功能调⽤： INT 21H3.实验步骤及原理（1）运⾏QTHPCI软件，根据实验内容编写程序，参考程序流程如下图所⽰。

（2）使⽤“项⽬”菜单中的“编译”或“编译连接”命令对实验程序进⾏编译、连接。

（3）“调试”菜单中的“进⾏调试”命令进⼊Debug调试，观察调试过程中数据传输指令执⾏后各寄存器及数据区的内容。

按F9连续运⾏。

（4）更改数据区的数据，考察程序的正确性。

4.实验源代码DATA SEGMENTNUMBER DB 'SNO:130********',0AH,'NAME:lishengdong',0DH,0AH,'$';0DH （回车））0AH（换⾏）24H（$）结束MSG1 DB 0AH,0DH,'If you want to leave,please input: q or Q ',0AH,0DH,'$'MSG2 DB 0AH,0DH,0AH,0DH,'Input: $'RESULT DB 0AH,0DH,'ASCII is: $'SD DB ' 'DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV SI,OFFSET DATAMOV CX,5A:MOV AL,DS:[SI]AND AL,0F0HCMP AL,0A0HJB A1ADD AL,07HA1:SHR AL,1SHR AL,1SHR AL,1SHR AL,1OR AL,30HMOV AH,02HMOV DL,ALINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB A2ADD AL,07HA2:OR AL,30HMOV AH,02HMOV DL,ALINT 21HINC SILOOP AMOV AX,DATAMOV DS,AXMOV DX,OFFSET NUMBERMOV AH,09HINT 21HMOV DX,OFFSET MSG1 MOV AH,09H INT 21HC1: MOV DX,OFFSET MSG2 MOV AH,09H INT 21HMOV AH,01HINT 21HCMP AL,'Q'JZ EXITCMP AL,'q'JZ EXITMOV SD,ALMOV DX,OFFSET RESULTMOV AH,09HINT 21HMOV SI,OFFSET SDMOV AL,DS:[SI]AND AL,0F0HMOV CL,4SHR AL,CLCMP AL,0AHJB C2ADD AL,07HC2: ADD AL,30HMOV DL,ALMOV AH,02HINT 21HMOV AL,DS:[SI]AND AL,0FHCMP AL,0AHJB C3ADD AL,07HC3: ADD AL,30HMOV DL,ALMOV AH,02HINT 21Hloop C1EXIT: MOV AX,4C00HINT 21HCODE ENDSEND START实验⼆数码转换实验1.实验⽬的（1）掌握不同进制数及编码相互转换的程序设计⽅法。

微机原理与接口实验实验目的：通过实验，掌握微机系统原理和接口的基本知识，能够正确使用各种接口设备进行输入输出操作。

实验器材：8086微机系统、键盘、数码管、LED灯、示波器等。

实验一：键盘输入实验实验内容：1.连接键盘到8086微机系统。

2.编写汇编程序，实现用户输入字符，并在数码管上显示用户输入的字符。

3.将程序加载到存储器中，并运行程序，进行输入测试。

实验步骤：1.将键盘接口与8086微机系统相连接。

键盘的数据引脚接到8086微机系统的8位数据总线，键盘的控制引脚接到8086微机系统的地址总线和控制总线上。

2.编写汇编程序，初始化键盘接口并循环接收键盘输入的字符。

将键盘输入的字符加载到寄存器中，并将其数字值转换为对应的ASCII码值，再将其显示在数码管上。

3.将汇编程序加载到存储器中，并运行程序进行测试。

实验结果：通过实验，可以实现键盘输入功能，并能够在数码管上显示用户输入的字符。

实验二：LED灯输出实验实验内容：1.连接LED灯到8086微机系统。

2.编写汇编程序，实现控制LED灯的亮灭。

3.将程序加载到存储器中，并运行程序，观察LED灯的亮灭情况。

实验步骤：1.将LED灯接口与8086微机系统相连接。

LED灯的引脚接到8086微机系统的8位数据总线上。

2.编写汇编程序，初始化LED灯接口并循环控制LED灯的亮灭状态。

3.将汇编程序加载到存储器中，并运行程序观察LED灯的亮灭情况。

实验结果：通过实验，可以实现LED灯的亮灭控制，根据程序中的指令可以控制LED灯的闪烁频率和顺序。

实验三：外设输入输出实验实验内容：1.连接外设设备（如温湿度传感器等）到8086微机系统。

2.编写汇编程序，读取外设设备的输入信息，并控制外设设备的输出。

3.将程序加载到存储器中，并运行程序，观察外设设备的输入输出情况。

实验步骤：1.将外设设备接口与8086微机系统相连接。

外设设备的输入引脚接到8086微机系统的数据总线上，外设设备的输出引脚接到8086微机系统的控制总线上。

微机原理与接口技术实验报告实验目的，通过本次实验，掌握微机原理与接口技术的基本知识，了解并掌握微机接口技术的应用方法。

实验仪器与设备，微机实验箱、接口卡、示波器、电源等。

实验原理，微机接口技术是指微机与外部设备进行数据交换的技术。

它是微机与外部设备之间的桥梁，通过接口技术可以实现微机与外部设备之间的数据传输和通信。

实验内容与步骤：1. 实验一，串行通信接口实验。

a. 将串行通信接口卡插入微机实验箱的接口槽中；b. 连接示波器和外部设备，并进行数据传输测试；c. 观察并记录数据传输的波形和数据传输情况。

2. 实验二，并行通信接口实验。

a. 将并行通信接口卡插入微机实验箱的接口槽中；b. 连接外部设备，并进行数据传输测试；c. 观察并记录数据传输的情况。

3. 实验三，AD转换接口实验。

a. 将AD转换接口卡插入微机实验箱的接口槽中；b. 连接外部模拟信号源，并进行模拟信号转换测试；c. 观察并记录模拟信号转换的波形和数据传输情况。

实验结果与分析：1. 串行通信接口实验结果分析：通过实验发现，在串行通信接口实验中，数据传输的波形稳定，数据传输速度较快，适用于对数据传输速度要求较高的应用场景。

2. 并行通信接口实验结果分析：在并行通信接口实验中，数据传输稳定，但数据传输速度相对较慢，适用于对数据传输速度要求不高的应用场景。

3. AD转换接口实验结果分析：经过实验发现，AD转换接口可以将模拟信号转换为数字信号，并且转换精度较高，适用于对信号转换精度要求较高的应用场景。

实验总结与展望：通过本次实验，我们深入了解了微机原理与接口技术的基本知识，掌握了串行通信接口、并行通信接口和AD转换接口的应用方法。

同时，也发现不同接口技术在数据传输速度、稳定性和精度方面各有优劣，需要根据实际应用场景进行选择。

未来，我们将继续深入学习和探索微机接口技术的应用，为实际工程项目提供更好的技术支持。

结语：通过本次实验，我们对微机原理与接口技术有了更深入的了解，实验结果也验证了接口技术在数据传输和信号转换方面的重要作用。

微机原理实验报告微机原理实验报告班级：自动化72组员梁慕佳 07054031张乐 07054033张林鹏 07054034实验一：8255 并行接口实验1 实验目的1. 学习并掌握8255 的工作方式及其应用；2. 掌握8255 典型应用电路的接法。

2 实验设备PC机一台，TD-PITE 实验装置一套。

3 实验内容1. 基本输入输出实验。

编写程序，使8255 的A口为输入，B口为输出，完成拨动开关到数据灯的数据传输。

要求只要开关拨动，数据灯的显示就发生相应改变。

2. 流水灯显示实验。

编写程序，使8255 的A口和B口均为输出，数据灯D7～D0由左向右，每次仅亮一个灯，循环显示，D15～D8与D7～D0 正相反，由右向左，每次仅点亮一个灯，循环显示。

4 实验原理并行接口是以数据的字节为单位与I/O 设备或被控制对象之间传递信息。

CPU和接口之间的数据传送总是并行的，即可以同时传递8 位、16 位或32 位等。

8255可编程外围接口芯片是Intel公司生产的通用并行I/O 接口芯片，它具有A、B、C三个并行接口，用+5V单电源供电，能在以下三种方式下工作：方式0--基本输入/输出方式、方式1--选通输入/输出方式、方式2--双向选通工作方式。

8255的内部结构及引脚如图2-6-1 所示，8255工作方式控制字和C口按位置位/复位控制字格式如图2-6-2所示。

图2-6-1 8255内部结构及外部引脚图图2-6-2 8255控制字格式5 实验步骤1. 基本输入输出实验本实验使8255 端口A工作在方式0 并作为输入口，端口B工作在方式0 并作为输出口。

用一组开关信号接入端口A，端口B 输出线接至一组数据灯上，然后通过对8255 芯片编程来实现输入输出功能。

具体实验步骤如下述：（1）实验接线图如图2-6-3所示，按图连接实验线路图；（2）编写实验程序，经编译、连接无误后装入系统；（3）运行程序，改变拨动开关，同时观察LED 显示，验证程序功能。

实验微机原理——七段数码管实验目的：通过学习和实验七段数码管的使用原理，了解并掌握七段数码管的基本工作模式和使用方法。

实验器材：1. Arduino开发板2.七段数码管模块3.杜邦线4.面包板实验步骤：1. 搭建电路连接：将Arduino开发板与七段数码管模块通过杜邦线连接起来，确保连接无误并固定在面包板上。

2. 编写Arduino代码：打开Arduino开发环境，编写控制七段数码管的代码。

3. 引入库文件：在代码开头引入SevenSegmentTM1637库文件，该库文件提供了七段数码管的控制函数。

4.定义数码管引脚：根据实际连接情况，在代码中定义数码管的引脚，包括时钟引脚CLK和数据引脚DIO。

5. 初始化数码管：在Arduino的setup(函数中初始化数码管，设置时钟引脚和数据引脚。

6.控制数码管显示：通过调用库文件提供的函数，控制数码管显示数字、字母或符号。

7.实验验证：a.显示数字：通过调用库文件提供的显示函数，将数字显示在数码管上，并观察结果。

b.显示字母：同样通过调用显示函数，可以将字母显示在数码管上。

c.显示符号：还可以显示一些符号，如加号、减号、等号等。

8.实验总结：总结实验结果，并进一步思考如何扩展和应用七段数码管。

实验原理：七段数码管是一种常见的显示器件，由七个LED组成。

每个LED对应一个线段，形成数字0-9和字母A-F等字符。

通过控制每个LED的亮灭，可以显示不同的字符。

数码管一般有两个主要引脚，时钟引脚CLK和数据引脚DIO。

时钟引脚用于控制刷新速度，数据引脚用于传输要显示的字符信息。

实验结果：经过实验，可以观察到七段数码管正常显示数字、字母和符号。

通过改变显示内容和调整刷新速度，可以实现不同的显示效果。

实验思考：除了显示基本字符外，七段数码管还可以显示其他内容吗？如何扩展七段数码管的显示能力？可以通过什么方式调整显示的亮度和刷新速度？实验小结：通过这个实验，我了解了七段数码管的基本原理和使用方法。

微机原理实验报告实验名称：MIPS汇编程序设计院系：电信学院班级：姓名：指导老师：一、实验目的：1.熟悉MIPS汇编程序开发环境，学习使用Qtstim工具。

知道如何查看内存空间分配。

2. 了解C语言语句与汇编指令之间的关系。

3. 掌握MIPS汇编程序设计，掌握QTSPIM的调试技术。

4. 了解MIPS汇编语言与机器语言之间的对应关系。

5. 熟悉常见的MIPS汇编指令6. 掌握程序的内存映像。

二、实验内容1.用汇编程序实现以下伪代码：要求使用移位指令实现乘除法运算。

Int main (){Int K,Y;Int Z[50];Y=56;For(k=0;k<50;K++) Z[k]=Y-16*(k/4+210);}三、程序设计及分析1.C语言分析：有两个变量是int型，一个数组型；还有一个循环执行过程。

2.汇编程序实现分析：首先需要定义用户数据段，获得一个内存空间作为数组空间。

再选定几个存放器作为K，Y以及输出，其中输出输出和Y可以合用一个存放器。

3.设计思路：分配完空间地址后，最重要的是完成循环控制。

循环控制有两个思路：可以是先判断后循环；或者是先循环后判断 即如图slti $t2,$t0,50 #判断k 是否于50beq $t2,$t3〔$t2=1循环，否那么结束。

〕四、程序实现及调试分析1.汇编程序代码实现：方法一.data #定义用户数据段z:.space 200 #数组为int型，大小为50，所以占内存4*50 str:.asciiz " "#输出结果之间的空隙.textmain:la $s0,z #$s0 #为数组在z[]li $t0,0 #$s1 #代表k计数，初始值为0li $t1,56 #$t2 #代表Y，初值为56loop:slti $t2,$t0,50 #判断k是否于50beq $t2,$0,done #当k大于等于50,跳转结束srl $t3,$t0,2 #k/4addi $t3,$t3,210 #k/4+210sll $t3,$t3,4 #16*(k/4+210)sub $t3,$t1,$t3 #y-16*(k/4+210)sw $t3,0($s0) #写进z[k]li $v0,1 #输出addi $a0,$s0,0syscallli $v0,4 #输出间隔la $a0,strsyscalladdi $s0,$s0,4 #地址移一位addi $t0,$t0,1 #k加1j loop #循环done:li $v0,10syscall2.调试过程1.编写程序：详细见代码2.装载程序选择file，选择Reinitialize and Load File，把写好的文件导入QtSpim。
