岩土工程勘察-圆锥动力触探、标准贯入试验锤击数修正

岩土工程勘探常见基本方法摘要：岩土工程勘探是岩土工程勘察的一种手段，在建筑工程地质勘察项目建设当中占有举足轻重的地位，是工程项目建设的基础。

针对具体工程项目建设进行准确的岩土工程勘探，提供科学、准确、可靠的岩土体特征、地貌特征和不良地质现象，才能确切查明工程地质情况。

本文介绍了岩土工程勘探中常见的几种基本方法，如静力触探与钻探法、圆锥动力触探试验、标准贯入试验等方法，并根据洛阳市不同地区的使用条件，采用不同的钻探方法。

关键词：静力触探;钻探; 圆锥动力触探;标准贯入试验Abstract: This paper introduces the geotechnical engineering exploration of several common methods, such as static sounding and drilling method, dynamic penetration test, standard penetration test and other methods, and according to the different regions of using condition in Luoyang, using different drilling methods.Key words: static cone penetration test; drilling; dynamic cone penetration test; standard penetration test早在2000多年前，我国四川内陆地区就有凿井求盐，这是世界是最早的钻探工程。

2001年6月25日-2005年3月8日，在江苏境内中国大陆科学钻探工程“科钻一井”总进尺5158m，是在实施的国际大陆科学钻探计划中最深的科钻井，显示了我国一流的钻探水平，钻探工程技术获得了重大科学技术成就，钻探技术应用于勘察、施工（如基桩、锚桩等）和监测（如基桩钻芯等）工作中，是衡量岩土工程技术水平的重要标志。

动力触探与标准贯入试验实施细则一、术语圆锥动力触探：用标准质量的重锤，以一定高度的自由落距，将标准规格的圆锥型探头贯入土中，根据打入土中一定距离所需的锤击数，判定土的物理力学特性的一种原位试验方法。

圆锥动力触探也称动力触探，其类型分为轻型、重型、超重型三种。

标准贯入试验：用质量为63.5kg的穿心锤，以76cm落距，将标准规格的贯入器，自钻孔底部预打15cm，记录在打入30cm的锤击数，判定土的物理力学特性的一种原位试验方法。

原位测试：在岩土体所处的位置，基本保持岩土原来的结构、湿度和应力状态，对岩土体进行的测试。

二、试验目的和适用范围圆锥动力触探试验可用于推定天然地基的地基承载力，鉴别其岩土性状；推定处理土地基的地基承载力，评价其地基处理效果；检验复合地基增强体的桩体成桩质量；评价强夯置换墩着底情况；鉴别混凝土灌注桩桩底持力层岩土性状。

标准贯入试验可用于以下地基检测：①推定砂土、粉土、粘性土、花岗岩残积土等天然地基的基地承载力，鉴别其岩土性状；②推定非碎石土换填地基、强夯地基、预压地基、不加填料振冲加密处理地基、注浆处理地基等处理土地基的地基承载力，评价地基处理效果；③评价复合地基增强体的施工质量。

不同类型的动力触探的适用范围不同，详见表1：表1 动力触探与标准贯入试验的设备规格与适用范围三、试验设备圆锥动力触探试验与标准贯入试验的设备以地质钻机配套的圆锥动力触探与标准贯入试验设备为主，其中轻型圆锥动力触探试验的设备可独立使用，其余需与钻机配套使用。

设备规格见表1。

四、原理动力触探试验(英文缩写DPT)是利用一定的锤击动能，将一定规格的探头打入土中，根据每打入土中一定深度的锤击数(或以能量表示)来判定土的性质，并对土进行粗略的力学分层、对处理土地基进行评价的一种原位测试方法。

五、执行标准广东省标准《建筑地基基础检测规范》DBJ15-60-2008；国家标准《建筑地基基础设计规范》GB50021-2001。

岩土工程勘察规范岩土工程勘察规范GB 50021 2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2 0 0 2 年3 月1 日关于发布国家标准《岩土工程勘察规范》的通知建标[2002]7 号根据我部《关于印发一九九八年工程建设国家标准制订、修订计划(第二批)的通知》(建标[1998]244 号)的要求，由建设部会同有关部门共同修订的《岩土工程勘察规范》，经有关部门会审，批准为国家标准，编号为GB50021 2001，自2002 年3月1 日起施行。

其中1.0.3、4.1.11、4.1.17、4.1.18、4.1.20、4.8.5、4.9.1、5.1.1、5.2.1、5.3.1、5.4.1、5.7.2、5.7.8、5.7.10、7.2.2、14.3.3为强制性条文,必须严格执行。

原《岩土工程勘察规范》GB50021 94 于2002 年12 月31 日废止。

本规范由建设部负责管理和对强制性条文的解释，建设部综合勘察研究设计院负责具体技术内容的解释，建设部标准定额研究所组织中国建筑工业出版社出版发行。

前言本规范是根据建设部建标[1998]244 号文的要求，对1994 年发布的《国标岩土工程勘察规范》的修订。

在修订过程中,主编单位建设部综合勘察研究设计院会同有关勘察、设计、科研、教学单位组成编制组，在全国范围内广泛征求意见，重点修改的部分编写了专题报告，并与正在实施和正在修订的有关国家标准进行了协调，经多次讨，论反复修，改先后形成了《初稿》、《征求意见稿》、《送审稿》经审查报批定稿。

本规范基本上保持了1994 年发布的《规范》的适用范围、总体框架和主要内容，作了局部调整。

现分为14 章：1.总则；2.术语和符号；3.勘察分级和岩土分类；4.各类工程的勘察基本要求；5.不良地质作用和地质灾害；6.特殊性岩土；7.地下水；8.工程地质测绘和调查；9.勘探和取样；10.原位测试；11.室内试验；12.水和土腐蚀性的评价；13.现场检验和监测；14.岩土工程分析评价和成果报告。

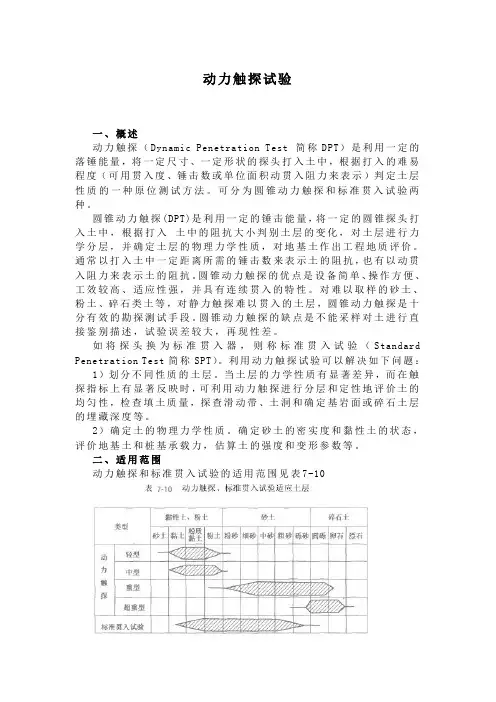

动力触探试验一、概述动力触探（Dyn ami c Pe net rat ion Tes t 简称DPT）是利用一定的落锤能量，将一定尺寸、一定形状的探头打入土中，根据打入的难易程度（可用贯入度、锤击数或单位面积动贯入阻力来表示）判定土层性质的一种原位测试方法。

可分为圆锥动力触探和标准贯入试验两种。

圆锥动力触探(DPT)是利用一定的锤击能量，将一定的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。

通常以打入土中一定距离所需的锤击数来表示土的阻抗，也有以动贯入阻力来表示土的阻抗。

圆锥动力触探的优点是设备简单、操作方便、工效较高、适应性强，并具有连续贯入的特性。

对难以取样的砂土、粉土、碎石类土等，对静力触探难以贯入的土层，圆锥动力触探是十分有效的勘探测试手段。

圆锥动力触探的缺点是不能采样对土进行直接鉴别描述，试验误差较大，再现性差。

如将探头换为标准贯入器，则称标准贯入试验（Sta nda rd Pene tra tio n Test简称SPT）。

利用动力触探试验可以解决如下问题：1）划分不同性质的土层。

当土层的力学性质有显著差异，而在触探指标上有显著反映时，可利用动力触探进行分层和定性地评价土的均匀性，检查填土质量，探查滑动带、土洞和确定基岩面或碎石土层的埋藏深度等。

2）确定土的物理力学性质。

确定砂土的密实度和黏性土的状态，评价地基土和桩基承载力，估算土的强度和变形参数等。

二、适用范围动力触探和标准贯入试验的适用范围见表7-10三、圆锥动力触探（一）动力触探类型及规格根据《岩土工程勘察规范》（GB50021-2001) 的规定，圆锥动力触探试验的类型可分为轻型、重型和超重型三种。

其规格和适用土类应符合表7-11的规定。

（二）技术要求根据《岩土工程勘察规范》的规定，圆锥动力触探试验技术要求应符合下列规定：1）采用自动落锤装置。

(水利水电)部分常用岩土物理力学参数经验数值-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN使用说明：1、资料涉及各行各业；2、资料出处为黄底加粗字体的为最新版本内容。

可按规范适用范围选择使用；3、资料出处非黄底加粗字体的为引用资料，很多为老版本，参考用。

水利水电工程部分岩土物理力学参数经验数值1岩土的渗透性（1）渗透系数《地下铁道、轻轨交通岩土工程勘察规范》GB50307-1999 139~140页土体的渗透系数值2《水利水电工程水文地质勘察规范》SL373-2007 62~63页岩土体渗透性分级Lu：吕荣单位，是1MPa压力下，每米试段的平均压入流量。

以L/min计摘自《水利水电工程地质勘察规范》GB50287-99 附录J 66页表F 岩土体渗透性分级3《水利水电工程地质勘察规范》（GB50487-2008）109页附录F （2）单位吸水量各种构造岩的单位吸水量（ω值）上表可以看出：同一断层内，一般碎块岩强烈透水；压碎岩中等透水；断层角砾岩弱透水；糜棱岩和断层泥不透水或微透水。

摘自高等学校教材天津大学《水利工程地质》第三版 113页坝基（肩）防渗控制标准4注：透水率1Lu（吕荣）相当于单位吸水量0.01摘自高等学校教材天津大学《水利工程地质》第三版 118页。

（3）简易钻孔抽注水公式1）简易钻孔抽水公式根据水位恢复速度计算渗透系数公式1.57γ(h2-h1)K= ———————t (S1+S2)式中：γ---- 井的半径；h1---- 抽水停止后t1时刻的水头值；h2---- 抽水停止后t2时刻的水头值；S1、S2---- t1或t2时刻从承压水的静止水位至恢复水位的距离；H---- 未抽水时承压水的水头值或潜水含水层厚度。

《工程地质手册》第三版 927页2）简易钻孔注水公式当l/γ＜4时0.366Q 2lK= ———— lg ———Ls γ式中：K—渗透系数（m/d）；l---试验段或过滤器长度（m）；Q---稳定注水量（m3/d）；s---孔中水头高度（m）；γ---钻孔或过滤器半径（m）。

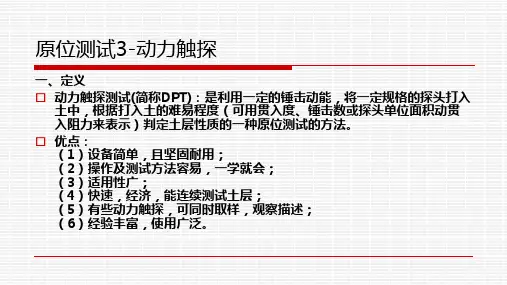

圆锥动力触探和标准贯入试验圆锥动力触探试验习惯上称为动力触探试验（DPT：dynamic penetration test）或简称动探，它是利用一定的锤击动能，将一定规格的圆锥形探头打入土中，根据每打入土中一定深度的锤击数（或贯入能量）来判定土的物理力学特性和相关参数的一种原位测试方法。

标准贯入试验习惯上简称为标贯。

它和动力触探在仪器上的差别仅在于探头形式不同，标贯的探头是一个空心贯入器，试验过程中还可以取土。

因为和动力触探试验由许多共同之处，故将其放入同一章中论述。

动力触探和标准贯入试验在国内外应用极为广泛，是一种重要的土工原位测试方法，具有独特的优点：（1）设备简单，且坚固耐用；（2）操作及测试方法容易掌握；（3）适应性广，砂土、粉土、砾石土、软岩、强风化岩石及粘性土均可；（4）快速，经济，能连续测试土层；（5）标准贯入试验可同时取样，便于直接观察描述土层情况；（6）应用历史悠久，积累的经验丰富。

因此，动力触探和标准贯入试验在岩土工程中应用极广。

目前，世界上大多数国家在岩土工程勘察中都不同程度地使用动力触探技术。

其中，美洲、亚洲和欧洲国家应用最广；而日本则几乎把动力触探技术当作了一种万能的土工勘测手段。

试验设备和方法试验设备动力触探使用的设备如图3-1，包括动力设备和贯入系统两大部分。

动力设备的作用是提供动力源，为便于野外施工，多采用柴油发动机；对于轻型动力触探也有采用人力提升方式的。

贯入部分是动力触探的核心，由穿心锤、探杆和探头组成。

图3-1 现场动力触探试验根据所用穿心锤的质量将动力触探试验分为轻型、中型、重型和超重型等种类。

动力触探类型及相应的探头和探杆规格见表3-1。

表3-1 常用动力触探类型及规格类型锤质量/kg落距/cm探头规格探杆外径/mm触探指标（贯入一定深度的锤击数）备注锥角/底面积/cm2轻型10105030604512.64.92512贯入30cm锤击数N10贯入10cm锤击数N10工民建勘察规范等推荐英国BS规程中型28 80 60 30 33.5 贯入10cm锤击数N28工民建勘察规范推荐重型63.5 76 60 43 42 贯入10cm锤击数N63.5岩土工程勘察规范推荐超重型120 100 60 43 60 贯入10cm锤击数N120水电部土工试验规程推荐在各种类型的动力触探中，轻型适用于一般粘性土及素填土，特别适用于软土；重型适用于砂土及砾砂土；超重型适用于卵石、砾石类土。

附录E 圆锥动力触探、标准贯入试验锤击数修正
E.0.1当采用重型圆锥动力触探确定碎石土密实度时锤击数N63.5应按下式修正：
N63.5=α1·N＇63.5 （E.0.1）式中 N63.5——修正后的重型圆锥动力触探锤击数；
α1——修正系数，按表E.0.1取值；
N＇63.5——实测重型圆锥动力触探锤击数。

表E.0.1 重型圆锥动力触探锤击数修正系数
注：表中L为杆长。

E.0.2当采用超重型圆锥动力触探确定碎石土密实度时，锤击数N120应按下式修正：
N120=α2·N＇120 （E.0.2）式中 N120——修正后的超重型圆锥动力触探锤击数；
α2——修正系数，按表E.0.2取值；
N＇120——实测超重型圆锥动力触探锤击数。

表E.0.2 超重型圆锥动力触探锤击数修正系数
注：表中
L 为杆长
E.0.3 当采用标准贯入试验确定土的状态或地基承载力时，锤击数N 应按下式修正：
N=α3·N
＇
（E.0.3）
式中 N ——修正后的标准贯入试验试验锤击数； α3——修正系数，按表E.0.3取值；
N ＇
——实测标准贯入试验试验锤击数。

表E.0.3 标准贯入试验锤击数修正系数
注：表中L 为杆长。

圆锥动力触探和标准贯入试验圆锥动力触探试验习惯上称为动力触探试验（DPT：dynamic penetration test）或简称动探，它是利用一定的锤击动能，将一定规格的圆锥形探头打入土中，根据每打入土中一定深度的锤击数（或贯入能量）来判定土的物理力学特性和相关参数的一种原位测试方法。

标准贯入试验习惯上简称为标贯。

它和动力触探在仪器上的差别仅在于探头形式不同，标贯的探头是一个空心贯入器，试验过程中还可以取土。

因为和动力触探试验由许多共同之处，故将其放入同一章中论述。

动力触探和标准贯入试验在国内外应用极为广泛，是一种重要的土工原位测试方法，具有独特的优点：（1）设备简单，且坚固耐用；（2）操作及测试方法容易掌握；（3）适应性广，砂土、粉土、砾石土、软岩、强风化岩石及粘性土均可；（4）快速，经济，能连续测试土层；（5）标准贯入试验可同时取样，便于直接观察描述土层情况；（6）应用历史悠久，积累的经验丰富。

因此，动力触探和标准贯入试验在岩土工程中应用极广。

目前，世界上大多数国家在岩土工程勘察中都不同程度地使用动力触探技术。

其中，美洲、亚洲和欧洲国家应用最广；而日本则几乎把动力触探技术当作了一种万能的土工勘测手段。

试验设备和方法试验设备动力触探使用的设备如图3-1，包括动力设备和贯入系统两大部分。

动力设备的作用是提供动力源，为便于野外施工，多采用柴油发动机；对于轻型动力触探也有采用人力提升方式的。

贯入部分是动力触探的核心，由穿心锤、探杆和探头组成。

图3-1 现场动力触探试验根据所用穿心锤的质量将动力触探试验分为轻型、中型、重型和超重型等种类。

动力触探类型及相应的探头和探杆规格见表3-1。

表3-1 常用动力触探类型及规格类型锤质量/kg落距/cm探头规格探杆外径/mm触探指标（贯入一定深度的锤击数）备注锥角/底面积/cm2轻型10105030604512.64.92512贯入30cm锤击数N10贯入10cm锤击数N10工民建勘察规范等推荐英国BS规程中型28 80 60 30 33.5 贯入10cm锤击数N28工民建勘察规范推荐重型63.5 76 60 43 42 贯入10cm锤击数N63.5岩土工程勘察规范推荐超重型120 100 60 43 60 贯入10cm锤击数N120水电部土工试验规程推荐在各种类型的动力触探中，轻型适用于一般粘性土及素填土，特别适用于软土；重型适用于砂土及砾砂土；超重型适用于卵石、砾石类土。

岩土工程勘察规范GB 50021 2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2 0 0 2 年3 月1 日关于发布国家标准《岩土工程勘察规范》的通知建标[2002]7 号根据我部《关于印发一九九八年工程建设国家标准制订、修订计划(第二批)的通知》(建标[1998]244 号)的要求，由建设部会同有关部门共同修订的《岩土工程勘察规范》，经有关部门会审，批准为国家标准，编号为GB50021 2001，自2002 年3月1 日起施行。

其中1.0.3、4.1.11、4.1.17、4.1.18、4.1.20、4.8.5、4.9.1、5.1.1、5.2.1、5.3.1、5.4.1、5.7.2、5.7.8、5.7.10、7.2.2、14.3.3为强制性条文,必须严格执行。

原《岩土工程勘察规范》GB50021 94 于2002 年12 月31 日废止。

本规范由建设部负责管理和对强制性条文的解释，建设部综合勘察研究设计院负责具体技术内容的解释，建设部标准定额研究所组织中国建筑工业出版社出版发行。

前言本规范是根据建设部建标[1998]244 号文的要求，对1994 年发布的《国标岩土工程勘察规范》的修订。

在修订过程中,主编单位建设部综合勘察研究设计院会同有关勘察、设计、科研、教学单位组成编制组，在全国范围内广泛征求意见，重点修改的部分编写了专题报告，并与正在实施和正在修订的有关国家标准进行了协调，经多次讨，论反复修，改先后形成了《初稿》、《征求意见稿》、《送审稿》经审查报批定稿。

本规范基本上保持了1994 年发布的《规范》的适用范围、总体框架和主要内容，作了局部调整。

现分为14 章：1.总则；2.术语和符号；3.勘察分级和岩土分类；4.各类工程的勘察基本要求；5.不良地质作用和地质灾害；6.特殊性岩土；7.地下水；8.工程地质测绘和调查；9.勘探和取样；10.原位测试；11.室内试验；12.水和土腐蚀性的评价；13.现场检验和监测；14.岩土工程分析评价和成果报告。

动力触探试验和标准贯入试验指标相关性研究牛建光;孙成科;蒯志要;羊小云【摘要】在地基处理的效果检测中，圆锥动力触探试验因其具有贯入连续，设备简单，工期短等特点，具有广泛的应用。

目前根据动探指标确定地基承载力还没有太多的经验公式，本文研究圆锥动力触探击数与标准贯入击数的相关性，将其折算为标准贯入击数后，查表得出承载力特征值，对比载荷试验结果，在地基检测中以便快速准确确定地基处理效果，是否达到设计要求。

%The effect detection results of foundation treatment show that conic dynamic penetrationtest(DPT) is of the advantages such as the continuity of penetration,simple equipment and shorter construction period,it has been widely applied. At present,only a few mpirical formulae are defined by using DPT index to determine the foundation bearing capacity. By studying the correlation of conic DPT and SPT blow counts,and converting DPT into SPT blow count,getting the bearing capacity characteristic value from the corresponding table,comparing the load test results,whether the foundation treatment effect meets the design requirements can be determined quickly and accurately in the foundation detection.【期刊名称】《港工技术》【年(卷),期】2013(000)005【总页数】3页(P52-54)【关键词】圆锥动力触探试验;标准贯入试验;静载荷试验;京唐港;地基处理【作者】牛建光;孙成科;蒯志要;羊小云【作者单位】中交第一航务工程勘察设计院有限公司，天津 300222;中交第一航务工程勘察设计院有限公司，天津 300222;中交第一航务工程勘察设计院有限公司，天津 300222;中交第一航务工程勘察设计院有限公司，天津 300222【正文语种】中文【中图分类】TU413.5在地基处理的效果检测中，圆锥动力触探试验具有贯入连续，设备简单，工期短等特点。

岩土工程勘察原位测试 标准贯入试验、静力触探试验、动力触探试验现场操作规程一、标准贯入试验1. 先用钻具钻至试验土层标高以上 0.15m 处，清除残土。

清孔时应避免试验土层受到扰动。

当在地下水位以下的土层进行试验时，应使孔内水位高于地下水位，以免出现涌砂和坍孔。

必要时 应下套管或用泥浆护臂。

2. 贯入应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯入器、钻杆、导向 杆联接后的垂直度。

孔口宜加导向器，以保证穿心锤中心施力。

注：贯入器放入孔内，测定其深度，要求残土厚度不大于 0.1m。

3. 采用自动落锤法，将贯入器以每分钟 15~30 击打入土中 0.15m 后，开始记录每打入 0.10m 的锤击数，累计 0.30m 的锤击数为标准贯入击数 N，并记录贯入深度与试验情况。

若遇密实土层， 贯入 0.3 吗锤击数超过 50 击时，不应强行打入，记录 50 击的贯入深度。

4. 旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴别、描述、记录，并量测其长度。

将需要保存的土样仔细包装、编号，以备试验之用。

5. 重复以上步骤，进行下一深度的贯入试验，直到所需深度。

二、静力触探试验1. 平整实验场地，设置反力装置。

将触探主机对准孔位，调平机座（用分度值为 1mm 的水准 尺校准），并紧固在反力装置上。

2. 将已穿入探杆内的传感器引线按要求接到量测仪器上，打开电源开关，预热并调试到正常 工作状态。

3. 贯入前应试压探头，检查顶柱、锥头、摩擦筒等部件工作是否正常。

当测孔隙压力时，应 使孔压传感器透水面饱和。

正常后将连接探头的探杆插入导向器内，调整垂直并紧固导向装置，必 须保证探头垂直贯入土中。

启动动力设备并调整到正常工作状态。

4. 采用自动记录仪时，应安装深度转换装置，并检查卷纸机构运转是否正常；采用电阻应变 仪或数字测力仪时，应设置深度标尺。

5. 将探头按 1.2±0.3m/min 匀速贯入土中 0.5~1.0m 左右（冬季应超过冻结线），然后稍许提升， 使探头传感器处于不受力状态，待探头温度与低温平衡后（仪器零位基本稳定），将仪器调零或记 录初始读数，即可进行正常贯入。

第16卷增刊2地下空间与工程学报Vol．16 2020年11月Chinese Journal of Underground Space and Engineering Nov．2020超重型圆锥动力触探杆长修正优化与成果转换研究*单诗涵1，裴向军2，封奇博1，苏栋1(1．中国电建集团成都勘测设计研究院有限公司，成都61000，2成都理工大学环境与土木工程学院，成都610059)摘要:超重型圆锥动力触探试验常用于我国西部地区水电开发较为复杂的地质条件工程项目中，现行国家规范与研究相对较少，其杆长修正方法与试验成果转换土层变形模量等应用方法在工程实际运用过程中存在较大的局限性。

本文利用信赖域法的数学优化算法，对超重型动力触探试验的杆长修正系数进行数学优化研究，获取了超重型圆锥动力触探锤击数修正系数与杆长、锤击数的二元函数关系式，同时基于西南某水电工程前期勘察所开展的钻孔旁压试验与超重型动力触探试验TU413拟合研究后，获得了该区域含砾中粗砂层的锤击数修正值和土层变形模量的相关关系，研究成果有助于超重型动力触探试验在该地层区域的快速有效应用。

关键词:超重型动力触探;杆长修正;非线性拟合;变形模量中图分类号:TU413文献标识码:A文章编号:1673-0836(2020)增2-0885-06Study onＲod Length Coefficient Modification and TestＲesult Application for Extra Heavy Dynamic Penetration TestShan Shihan1，Pei Xiangjun2，Feng Qibo1，Su Dong1(1．PowerChina Chengdu Engineering Co．，Ltd．，Chengdu61000，P．Ｒ．China;2．College of Environment and Civil Engineering，Chengdu University of Technology，Chengdu610000，P．Ｒ．China) Abstract:Extra heavy dynamic penetration test is an in-situ test，frequently utilized for hydropower projects with comprehensive geological conditions in the western area of China．The current Chinese Codes provide relatively less standards related to it．Also the modification coefficient and test results utilization methods listed in the Codes has big limitations in practical application process．Based on an optimization algorithm，this paper utilizes a mathematical methods to study the rod length coefficient modification and introduces a function for modification．After applying this method to a large hydropower station in Southwest China，the relationship between the test results and the foundation soil deformation modulus is also obtained．The study can assist the extra heavy penetration test to be faster and more accurately utilized in the study area．Keywords:extra heavy dynamic penetration test;modified coefficient of rod length;nonlinear fitting;modulus0引言圆锥动力触探试验是一种应用广泛的岩土工程原位测试方法［1］，一般分为轻型、重型与超重型三类，分别采用10kg、63．5kg与120kg重锤，在固定高度自由落下，通过记录贯入一定土层深度的锤击数，经修正后可用于判断各类土层的密度、状态、承载力、变形模量等物理力学性质［2］。
