涂镀层厚度检测方法(总3页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--涂镀层厚度检测方法目前采用的涂镀层厚度测量方法主要有电量法、电解法、磁性/涡流测厚法、X射线测厚法、超声波测厚法以及光学测厚法等。
按有无破坏性,表面涂镀层厚度测试方法可分为有损检测和无损检测。
有损检测方法主要有计时液流测厚法、溶解法、电解测厚法等,这种方法一般比较繁琐,主要用于实验室。
目前也有便携式测厚仪,适合在现场使用。
常用的无损检测方法有库仑-电荷法、磁性测厚法、涡流测厚法、超声波测厚法和放射测厚法等,各种无损测厚法均有成型的仪器设备,使用起来方便简单,且无需对表面涂镀层进行破坏。
因此,该方法已得到了广泛的应用。
1电量法测厚镀层电量法测厚的根本原理是根据1838年建立的法拉第定律测量,即通过安培小时计测量刷镀过程中的电量,然后在假设所有通过电量均用于镀层沉积的条件下计算镀层的厚度。
但是,采用该方法进行镀层厚度测量时,一般认为耗电系数是恒定的,因而导致了测量结果的系统误差。
2电解法(库仑法)测厚电解法的原理是在镀层表面的已知面积上,以恒定的直流电流在适当的溶液中溶解镀层金属。
当镀层金属溶解完毕,裸露基体金属或中间层镀层时,电解池电压发生跃变,即指示测量已达终点。
镀层的厚度根据溶解镀层金属消耗的电量、镀层被溶解的面积、镀层金属的电化当量、密度及阳极溶解的电流效率计算确定。
根据电解法设计的电解测厚仪的测厚过程类似于电镀,但化学反应的方向正好相反,即通过对被测部分的金属镀层进行局部阳极溶解,通过阳极溶解镀层达到基体时的电位变化及所需时间来进行镀层厚度的测量。
电解测厚仪具有测量准确、不受基体材料影响、重现性好和使用简便等优点,在国内外电镀行业得到了广泛应用。
与其他测厚仪相比,电解测厚仪还具有一个突出的优点就是能够测量多镍镀层中每层镍的厚度及各镀层之间的电化学电位差。
3磁性测厚磁性测厚法可分为2种:磁吸力测厚法和磁感应测厚法。
镀层厚度检验方法1、范围本标准规定了高压电器产品制件镀覆层厚度得检验规则与允许偏差。
本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查。
2.规范性引用文件GB/T 12334-2001 金属与其她非有机覆盖层关于厚度测量得定义与一般规则3。
镀层厚度检验得基本规定3。
1镀层厚度检验得规定GB/ T12334 明确规定零件镀层厚度为零件“最小厚度”。
即“零件主要表面上任何测量区域”“在一个可测量得小面积上采用可行得实验方法得到得可比较得局部厚度”。
这个小面积称“参比面”,“采用无损检测时,应将在参比面上测量得平均值作为局部厚度”、根据产品零部件特性,规定主要表面指产品装配后容易受到腐蚀、摩擦或工作(导电接触)得零件表面。
通常电镀条件不易镀到得表面,如深凹处、孔内部一般不作为主要表面、因此测量时,必须选择零件主要表面作为测量区域,在测量参比面所测多点平均值为局部厚度,即最小厚度、3、2镀层厚度分布特性在电镀过程中,受零件几何形状与结构及工艺操作等诸多因素影响,同一零件表面厚度往往就是不均匀得。
由于电镀会产生“边缘效应”特性,即零件中间部位与深凹处、盲孔部位镀层较薄,而零件边角与结构突出部位镀层较厚,有些部位甚至超厚0、5~1倍。
同槽电镀零件镀层分布也就是不均匀得。
这给镀层厚度测量带来一定难度、4、镀层厚度测量仪器4、1 镀层厚度测量仪性能、测量种类、误差及影响误差得因素见表1。
表1镀层厚度测量仪性能、测量种类、误差及影响误差得因素4。
2库仑3000通用测厚仪,在测试过程中会对银(锡)层产生一个约1mm2腐蚀漏铜点。
且要求测量面一般为在4mm2以上、4。
3 1100磁性测厚仪与库仑3000测厚仪使用方法与测量要求,按有关操作规程进行。
对于镀银件测量时,表面若涂过防银变色剂,先用百洁布或橡皮轻轻擦除后再测。
5.检验规则5.1 测量点得选定5.1.1 以磁性测厚仪测厚得零件(如镀锌件、热镀锌件)测量点应选在主要表面且远离零件边缘5~10mm任一区域。
电镀镀层检测方法
电镀镀层是一种在金属表面形成的薄膜,用于提供保护、装饰和改善金属表面性能。
为了确保电镀镀层的质量,需要进行检测。
以下是几种常见的电镀镀层检测方法:
1. 厚度测量:电镀镀层的厚度是评估其质量的重要指标。
常用的测量方法包括X 射线荧光光谱法、涂层电阻法和毫米波测量法等。
2. 膜质检测:膜质指电镀镀层的组成和结构特征。
常用的检测方法包括X射线衍射分析、扫描电镜和透射电镜等。
3. 耐蚀性检测:电镀镀层的耐蚀性是其保护金属表面的重要性能。
常用的检测方法包括盐雾试验、湿热试验和导通腐蚀试验等。
4. 结合力测试:电镀镀层与基材的结合力也是评估其质量的重要指标。
常用的测试方法包括拉力测试、冲击测试和压痕测试等。
5. 几何形状检测:电镀镀层在形状方面需要满足设计要求。
常用的检测方法包括光学测量和三维测量等。
以上是常见的电镀镀层检测方法,不同的检测方法适用于不同的具体情况,检测前需要根据实际需要选择合适的方法。
镀层厚度测试方法镀层厚度是指通过电镀等工艺在被镀基材上形成的一层覆盖物的厚度。
测量镀层厚度的准确性对于产品的质量和性能非常重要。
下面将介绍几种常见的镀层厚度测试方法。
1.直接测量法:直接测量法是最常见的一种方法,通过使用显微镜或投影仪等设备,测量镀层厚度的方法。
这种方法非常准确,但需要专业的测量设备和操作技巧。
首先,需要将被测样品进行切割或打磨,使得镀层的横截面暴露出来。
然后,使用显微镜或投影仪等设备对镀层进行观察,并通过测量仪器测量镀层的厚度。
由于这种方法需要对样品进行破坏性处理,因此适用于质检等需要破坏性测试的情况。
2.非破坏性测量法:非破坏性测量法是在不破坏样品的情况下,测量镀层厚度的方法。
这种方法通常使用电磁感应、超声波或X射线等技术。
其中,电磁感应方法通过感应被测物体中感应电流的变化来推断镀层的厚度。
超声波方法则是利用超声波在材料中传播的速度来测量镀层的厚度。
最后,X射线方法是通过测量X射线的吸收程度来间接测量镀层的厚度。
与直接测量法相比,非破坏性测量法具有速度快、精度高、适用于各种形状和尺寸的样品等优点,因此在实际应用中被广泛采用。
3.X射线荧光光谱法:X射线荧光光谱法是一种准确测量镀层厚度的方法,广泛应用于金属镀层的测量。
该方法通过测量光谱中的特定能谱线来确定镀层中的元素成分,并进而间接推断镀层的厚度。
这种方法不需要直接接触或破坏样品,因此适用于各种形状和尺寸的样品。
但是,该方法需要专业的设备和复杂的数据处理,因此对于普通实验室来说要求较高。
以上是几种常见的镀层厚度测试方法,每种方法都有其适用的场景和限制。
在实际应用中,需要根据具体的要求选择合适的测量方法,并在操作过程中保证准确性和可重复性。
真空镀膜检测方法
真空镀膜的镀层厚度可以采用以下方法进行检测:
1. 光密度法:以光线透过镀铝膜的密度来衡量,用光密度计量镀铝层厚度的优点是方便、准确,测量结果不易受表面氧化层的影响。
光密度值与入射光波长有关。
2. 表面方块电阻测量法:此法简单实用,一般铝层厚度对应的表面电阻一般在1\~2。
取样或宽1cm长,10cm的电阻值在1\~20之间。
镀膜刚下卷时,铝层表面氧化少,测量更加准确。
3. 目测估计法:如用两层镀铝膜叠在一起对着日光灯或对着天空看,以看不见光线为准,镀层厚度应达400Å以上,但这种方法很容易受眼睛视觉的影响,当把镀铝膜贴在眼前观看时,眼睛的瞳孔会随光线变暗而调整,本来看不见的光线在瞳孔调整后又将能看见。
4. 台阶仪接触式表面形貌测量:好的台阶仪测量分辨率可以达到1 Å,重复性可以达到5 Å。
但是,由于台阶仪价格昂贵,测量起来比较麻烦,而且,在塑料薄膜上的镀铝层很难用台阶仪测量。
因此不适合一般的镀铝膜生产单位和使用单位使用。
5. 非接触式膜厚测试仪检测:以光密度(OD)作为测量单位或者以透光率(T%)作为测量单位。
镀铝层越厚时,光密度(OD)越大,透光率(T%)
越小。
光密度OD和透光率(T%)之间可以通过下面的关系式互相转换:OD=log100/T。
以上内容仅供参考,不同类型真空镀膜设备的检测方法有所不同,如需了解更多信息,建议查阅专业书籍或者咨询专业人士。
x射线荧光光谱镀层厚度测试
X射线荧光光谱(XRF)是一种用于确定物质中元素种类和含量的分析技术。
在材料科学和表面工程中,X射线荧光光谱常被用于测量金属和非金属材料的成分和镀层厚度。
X射线荧光光谱镀层厚度测试的基本原理是利用X射线激发样品中的原子,使它们发出荧光,这些荧光光谱包含了关于样品成分的信息。
通过测量荧光光谱的强度和能量,可以确定镀层中各元素的含量,从而计算出镀层的厚度。
进行X射线荧光光谱镀层厚度测试时,通常需要使用专业的X射线荧光光谱仪,该仪器能够产生高能X射线并测量样品发出的荧光光谱。
测试过程中,样品通常需要放置在仪器的样品台上,并调整适当的角度以获得最佳的测量结果。
最后总结一下,X射线荧光光谱镀层厚度测试是指利用X射线荧光光谱技术测量金属或非金属材料表面镀层的厚度。
该测试通过测量样品中元素的荧光光谱来确定镀层的成分和厚度,提供了一种无损、快速、准确的测量方法。
X 射线荧光光谱在材料科学、表面工程、质量保证和质量控制等领域具有广泛的应用。

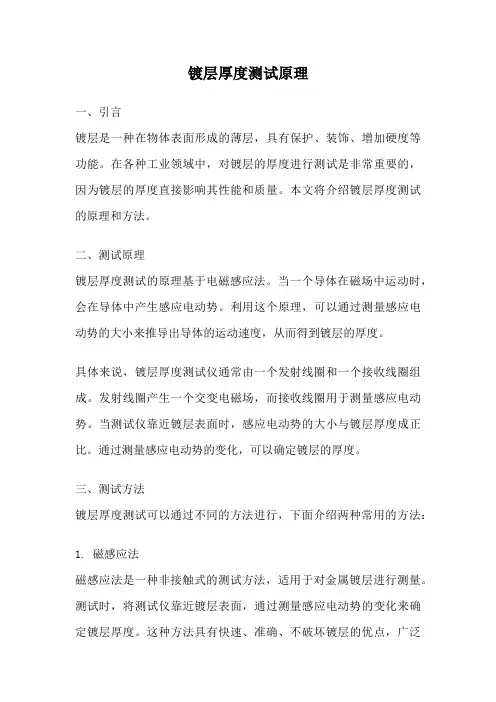

镀层厚度测试原理一、引言镀层是一种在物体表面形成的薄层,具有保护、装饰、增加硬度等功能。
在各种工业领域中,对镀层的厚度进行测试是非常重要的,因为镀层的厚度直接影响其性能和质量。
本文将介绍镀层厚度测试的原理和方法。
二、测试原理镀层厚度测试的原理基于电磁感应法。
当一个导体在磁场中运动时,会在导体中产生感应电动势。
利用这个原理,可以通过测量感应电动势的大小来推导出导体的运动速度,从而得到镀层的厚度。
具体来说,镀层厚度测试仪通常由一个发射线圈和一个接收线圈组成。
发射线圈产生一个交变电磁场,而接收线圈用于测量感应电动势。
当测试仪靠近镀层表面时,感应电动势的大小与镀层厚度成正比。
通过测量感应电动势的变化,可以确定镀层的厚度。
三、测试方法镀层厚度测试可以通过不同的方法进行,下面介绍两种常用的方法:1. 磁感应法磁感应法是一种非接触式的测试方法,适用于对金属镀层进行测量。
测试时,将测试仪靠近镀层表面,通过测量感应电动势的变化来确定镀层厚度。
这种方法具有快速、准确、不破坏镀层的优点,广泛应用于工业生产中。
2. X射线荧光法X射线荧光法是一种接触式的测试方法,适用于各种类型的镀层。
测试时,将测试仪的探头放置在镀层表面,通过发射X射线并测量荧光的特征来确定镀层的厚度。
这种方法具有高精度、广泛适用性的特点,常用于科研和质量控制领域。
四、测试精度和影响因素镀层厚度测试的精度受到多种因素的影响,包括测试仪器的精度、测试环境的稳定性、镀层材料的特性等。
为了提高测试精度,需要注意以下几点:1. 选择合适的测试仪器:根据不同的镀层材料和厚度范围,选择适合的测试仪器,以确保测试结果的准确性。
2. 保持测试环境的稳定:温度、湿度等环境因素会对测试结果产生影响,因此需要保持测试环境的稳定,以减小误差。
3. 标定仪器:定期对测试仪器进行标定,以确保测试结果的准确性和可靠性。
4. 避免表面污染:在测试之前,需要确保镀层表面干净,避免表面污染对测试结果产生干扰。
镀层厚度检验方法1.范围本标准规定了高压电器产品制件镀覆层厚度的检验规则和允许偏差。
本标准适用于电镀锌、热镀锌、镀银、镀锡及其它常规镀覆层厚度检查。
2.规范性引用文件GB/T 12334-2001 金属和其他非有机覆盖层关于厚度测量的定义和一般规则3.镀层厚度检验的基本规定3.1 镀层厚度检验的规定GB/ T12334 明确规定零件镀层厚度为零件“最小厚度”。
即“零件主要表面上任何测量区域”“在一个可测量的小面积上采用可行的实验方法得到的可比较的局部厚度”。
这个小面积称“参比面”,“采用无损检测时,应将在参比面上测量的平均值作为局部厚度”。
根据产品零部件特性,规定主要表面指产品装配后容易受到腐蚀、摩擦或工作(导电接触)的零件表面。
通常电镀条件不易镀到的表面,如深凹处、孔内部一般不作为主要表面。
因此测量时,必须选择零件主要表面作为测量区域,在测量参比面所测多点平均值为局部厚度,即最小厚度。
3.2 镀层厚度分布特性在电镀过程中,受零件几何形状和结构及工艺操作等诸多因素影响,同一零件表面厚度往往是不均匀的。
由于电镀会产生“边缘效应”特性,即零件中间部位和深凹处、盲孔部位镀层较薄,而零件边角和结构突出部位镀层较厚,有些部位甚至超厚0.5~1倍。
同槽电镀零件镀层分布也是不均匀的。
这给镀层厚度测量带来一定难度。
4.镀层厚度测量仪器4.1 镀层厚度测量仪性能、测量种类、误差及影响误差的因素见表1。
表1 镀层厚度测量仪性能、测量种类、误差及影响误差的因素4.2 库仑3000通用测厚仪,在测试过程中会对银(锡)层产生一个约1mm2腐蚀漏铜点。
且要求测量面一般为在4mm2以上。
4.3 1100磁性测厚仪和库仑3000测厚仪使用方法和测量要求,按有关操作规程进行。
对于镀银件测量时,表面若涂过防银变色剂,先用百洁布或橡皮轻轻擦除后再测。
5.检验规则5.1 测量点的选定5.1.1 以磁性测厚仪测厚的零件(如镀锌件、热镀锌件)测量点应选在主要表面且远离零件边缘5~10mm任一区域。
涂层厚度检测涂层厚度测定原理及方法表面处理层(涂层、镀层)厚度的检验方法分为非破坏性检验和破坏性检验两种。
非破坏性检验有磁性法、涡流法、X射线荧光测量法、β射线反向散射法、光切显微镜法、能谱法等。
破坏性检验有点滴法、液流法、化学溶解法、电量法(库仑法)、金相显微镜法、轮廓法、干涉显微镜法等。
磁性法是目前无损测量厚度应用最广泛的一种方法。
磁性法又分为类型,一种是测量永久磁铁和基体之间由于处理层存在而改变的磁吸力;另一种是测量通过处理层和基体金属磁通路的磁阻。
参考标准有ISO2178《磁性基体的非磁性覆盖层镀层厚度的测量》、ISO2361《磁性非磁性基体的镍电镀层镀层厚度的测量磁性法》、ASTM A499《磁性材料上非磁性镀层用磁性测定厚度》、ASTM A530《磁性法测定磁性和非磁性基体上电沉积镀镍层厚度》、GB4956《磁性金属基体上非磁性覆盖层厚度测量磁性法》。
涡流法是利用交流电磁场在被测导电物体中感应产生的涡流效应。
其工作原理是将内有高频电流线圈的探头置于表面处理层上,在被测表面处理层内产生高频磁场,由此引起金属内部涡流,此涡流产生的磁场又反作用于探头内线圈,令其阻抗变化。
随处理层的厚度变化,阻抗发生相应改变。
一、磁性基体上非磁性涂镀层的厚度检测。
基体为钢铁等,涂层为油漆、塑料、搪瓷、铬、锌。
便携式检测仪器采用磁性法原理。
常见的有:a)美国迪孚高Posi Tector6000系列涂镀层测厚仪使用美国迪孚高Posi Tector6000系列涂镀层测厚仪,使用配带的F型探头。
b)德国尼克斯QuaNix1200涂层测厚仪德国尼克斯QuaNix1200涂层测厚仪/膜厚仪/镀层测厚仪可用来测量钢、铁等铁磁性(Fe)金属基体上的非磁性涂镀层的厚度,如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、磷化层、铬、锌、铅、铝、锡、镉等。
可测量铜、铝、不锈钢等非铁磁性(NFe)基体上的所有非导电层的厚度,如油漆层、各种防腐涂层、涂料、粉末喷涂、塑料、橡胶、合成材料、氧化层等。
镀层厚度测试镀层厚度测试检测材料表面的金属和氧化物覆层的厚度测试。
检测方法有 1. 金相法 2. 库仑法 3. X-ray 方法。
各方法适用范围 Scope1. 金相法:采用金相显微镜检测横断面,以测量金属覆盖层、氧化膜层的局部厚度的方法。
一般厚度检测需要大于1um,才能保证测量结果在误差范围之内;厚度越大,误差越小。
2. 库仑法:适合测量单层和多层金属覆盖层厚度阳极溶解库仑法,包括测量多层体系,如Cu/Ni/Cr以及合金覆盖层和合金化扩散层的厚度。
不仅可以测量平面试样的覆盖层厚度,还可以测量圆柱形和线材的覆盖层厚度,尤其适合测量多层镍镀层的金属及其电位差。
测量镀层的种类为Au、Ag、Zn、Cu、Ni、dNi、Cr。
3. X-ray 方法:适用于测定电镀及电子线路板等行业需要分析的金属覆盖层厚度。
包括:金(Au),银(Ag),锡(Sn),铜(Cu),镍(Ni),铬(Cr)等金属元素厚度。
本测量方法可同时测量三层覆盖层体系,或同时测量三层组分的厚度1.金相法:利用金相显微镜原理,对镀层厚度进行放大,以便准确的观测及测量。
2.库仑法:利用适当的电解液阳极溶解精确限定面积的覆盖层,电解池电压的急剧变化表明覆盖层实质上完全溶解,经过所耗的电量计算出覆盖层的厚度。
因阳极溶解的方法不同,被测量覆盖层的厚度所耗的电量也不同。
用恒定电流密度溶解时,可由试验开始到试验终止的时间计算;用非恒定电流密度溶解时,由累积所耗电量计算,累积所耗电量由电量计累计显示。
3. X-ray 方法:X射线光谱方法测定覆盖层厚度是基于一束强烈而狭窄的多色X射线与基体和覆盖层的相互作用。
此相互作用产生离散波长和能量的二次辐射,这些二次辐射具有构成覆盖层和基体元素特征。
覆盖层单位面积质量(若密度已知,则为覆盖层线性厚度)和二次辐射强度之间存在一定的关系。
该关系首先由已知单位面积质量的覆盖层校正标准块校正确定。
若覆盖层材料的密度已知,同时又给出实际的密度,则这样的标准块就能给出覆盖1. 金相法:镀层照片由于金相法测样品的厚度为局部厚度,对于一些厚度不一致的样品,需要客户指定具体部位。
镀层厚度的测试方法镀层厚度的测试方法与标准电镀层厚度是衡量镀层质量的一个紧要指标,直接影响工件的耐蚀性和导电性,进而对产品的牢靠性和使用寿命产生重点影响。
因此,精准测定镀层厚度的方法至关紧要。
本文将介绍各种测试镀层厚度的方法。
1.破坏法破坏法是一组方法,其特点是在测试过程中会破坏或损坏被测镀层。
这些方法包含:溶解法:该方法测定整个镀层的平均厚度,通过将试样浸泡在适当的溶液中,使镀层或基体金属溶解,然后比较溶解前后试样的重量或使用化学分析法来测定镀层质量。
库仑法(电量法):库仑法使用恒定的直流电流通过电解溶液,使镀层金属阳极溶解,依据所消耗的电量来计算镀层厚度。
这适用于单层或多层单金属镀层的局部厚度。
计时液流法:通过在液流作用下,使试样的局部镀层溶解,然后记录溶解所需的时间来计算镀层厚度。
2.无损法无损法是一组方法,其特点是在测试过程中不会破坏被测镀层。
这些方法包含:磁性法:适用于测量磁性金属基体上的非磁性覆盖层的厚度。
该方法的测量误差通常较小,但对于较薄的镀层可能精度稍低。
涡流法:利用高频线圈产生高频磁场,使待测试样内产生涡流,依据涡流的振幅和相位来测定镀层厚度。
该方法适用于非磁性金属基体上的非导电镀层的厚度测量。
β射线反射法:使用放射性同位素释放出X射线,依据被测镀层反射的β射线强度来测定镀层的厚度。
适用于薄的贵金属镀层。
X射线荧光法:通过测量金属表面产生的二次X射线,可以测量金属或非金属基体上的金属镀层的厚度,而且还可以确定合金镀层的成分。
3.其他方法除了上述破坏法和无损法之外,还有一些其他方法用于测量镀层厚度,例如金相显微镜法、轮廓仪法、干涉显微镜法、双光束显微镜法等。
这些方法在特定情况下具有各自的优势和适用性,可以依据需要选择合适的方法进行测试。
总结与建议电镀层厚度的精准测量对于确保产品质量至关紧要。
选择合适的测试方法取决于被测镀层的类型、厚度范围和测试精度要求。
另外,国际和行业标准也供应了认真的测试规程和要求,以确保测试的精准性和可重复性。
镀层厚度测试报告1. 引言本报告记录了对某种镀层的厚度进行测试的结果和分析。
该测试旨在评估镀层的质量和性能,以确保其符合预期标准。
2. 测试方法2.1 仪器设备本次测试使用了以下仪器设备:•厚度计:用于测量镀层的厚度,采用非接触式测量原理,具有高精度和稳定性。
2.2 测试样本选取了多个具有相同类型和制备工艺的镀层样本进行测试。
在测试前,对样本进行了充分的准备工作,包括清洗、抛光等。
2.3 测试步骤1.将测试样本放置在测试台上,并确保表面光洁、无明显污染或损伤。
2.打开厚度计,并对仪器进行校准,以确保准确度和重复性。
3.使用厚度计在样本的不同区域进行多次测量,保证测试结果的代表性和可靠性。
4.记录每次测量的厚度数值,并计算出平均值和标准偏差。
3. 测试结果3.1 测试数据以下表格给出了每个样本的测量结果:样本编号测量1(mm)测量2(mm)测量3(mm)平均值(mm)标准偏差(mm)1 0.75 0.76 0.78 0.763333 0.0115472 0.77 0.79 0.76 0.773333 0.0124723 0.76 0.79 0.77 0.773333 0.0144334 0.74 0.78 0.76 0.76 0.0163305 0.75 0.76 0.75 0.753333 0.0076343.2 分析和讨论根据测试结果,可以得出以下结论:•样本1的平均镀层厚度为0.763333mm,标准偏差为0.011547mm;•样本2的平均镀层厚度为0.773333mm,标准偏差为0.012472mm;•样本3的平均镀层厚度为0.773333mm,标准偏差为0.014433mm;•样本4的平均镀层厚度为0.76mm,标准偏差为0.01633mm;•样本5的平均镀层厚度为0.753333mm,标准偏差为0.007634mm。
通过对测试数据的分析,可以发现镀层厚度存在一定的变化程度,但整体上保持在预期范围内。
镀层厚度检测报告1. 引言本文档旨在提供关于镀层厚度检测的详细报告。
镀层是一种常用的表面处理方法,用于保护基材,改善表面性能,并赋予材料美观性。
镀层的厚度是评估其质量的重要指标之一。
本次检测的目标是检测某批次钢材镀层的厚度。
2. 检测方法为了准确测量镀层的厚度,我们采用了非破坏性的检测方法——磁电感厚度计。
该方法通过测量被测材料表面的磁感应强度来确定镀层的厚度。
3. 实验过程在本次实验中,我们选取了10个钢材样品进行检测。
以下是实验的步骤:1.准备工作:收集所需的实验设备和材料,包括磁电感厚度计、标准样品、校准板等。
2.校准仪器:使用标准样品和校准板对仪器进行校准,以确保测量结果的准确性。
3.测量样品:将每个钢材样品放置在测量台上,并将磁电感厚度计置于合适的测量模式。
按下开始按钮进行测量。
4.记录数据:根据测量结果,记录每个样品的镀层厚度数据。
5.分析结果:对所得数据进行统计分析,计算平均厚度、最大厚度和最小厚度,并绘制直方图以展示厚度分布情况。
6.生成报告:根据实验结果生成镀层厚度检测报告。
4. 实验结果根据我们所进行的实验,得出了以下结果:样品编号镀层厚度(μm)1 54.22 52.63 53.94 55.15 54.86 56.27 51.58 53.39 54.610 52.1根据上表数据,我们可以计算得到平均厚度为53.63μm,最大厚度为56.2μm,最小厚度为51.5μm。
为了更直观地展示镀层厚度的分布情况,我们绘制了下图:镀层厚度分布图从图中可以看出,大部分样品的镀层厚度集中在53μm左右,符合预期的要求。
5. 结论根据本次实验的结果和分析,我们得出以下结论:•检测的钢材样品的镀层厚度在51.5μm到56.2μm之间。
•根据所得数据计算得到的平均厚度为53.63μm。
•镀层厚度分布符合预期要求,大部分样品的厚度集中在53μm左右。
总体而言,本次实验的结果表明所测试的钢材样品的镀层质量良好,厚度在合理范围内。
涂/镀层厚度测试
目的:
检查涂覆、电镀、化学镀所形成镀层厚度及其镀层均匀性
涂/镀层产品来料厚度检验
方法:
截面法(仲裁方法)
X射线荧光膜厚法
依据标准:
截面法:GB/T 6462-2005,ASTM B 487-85(2002),ASTM B748-1990(2010)
X射线荧光膜厚法:ASTM B 568-98,GB/T 16921-2005,ISO 3497
典型图片:
金相显微镜测量镀层厚度SEM测量镀层厚度
链接:
一、截面法之显微镜测试
二、截面法之SEM测试
三、X射线荧光膜厚测试
镀层厚度测量的最高倍数1000X,最低可测试至0.8µm
the Maximum magnific ation of the optic al mic roscope is 1000X, the size measured c an be as low as 0.8μm)
铁基体上镀锌层厚度测量
Zn layer thickness measurement on iron substrate
渗碳层深度测量
The depth measurement of carburizing layer
第3层
第2层
第1层
基材
漆膜层厚度测量
多层镀层厚度测量
Cr layer
Substrate Cu layer
Ni layer
链接三:X射线荧光膜厚测试
X-RAY荧光测厚仪(X-Ray fluorescence thickness tester)
具体可针对如Sn/Fe(基材)、Zn/Cu(基材)、Ni/Cu(基材)、Cr/Ni/Fe(基材)、Au/Ni/Cu(基材)等数十种电镀工艺镀层进行厚度测量,具有测量精度高、简便快捷、无损的优点,特别是对微薄镀层厚度(一般指小于0.2微米)测量效果较佳。
X-Ray fluorescence thickness tester, being highly accurate, fast and easy-to-operate, non-destructive, is mainly used for the thickness measurements of plating layers, such as Sn/Fe (substrate), Zn/Cu (substrate), Ni/Cu (substrate), Cr/Ni/Fe(substrate) and Au/Ni/Cu (substrate). Especially good for the thickness measurement of extra-thin coatings(generally less than 0.2 um).
典型样品:
连接器引脚。
