铁碳相图详细介绍

铁碳合金相图里面有A0、A1、A2、A3、A4、Acm几种。

分别指的温度为：A0：温度230°，渗碳体的居里点。

A1：PSK线，温度727°，共析转变温度。

A2：MO线，温度770°，铁素体的居里点。

A3：GS线，温度727~912°，铁素体转变为奥氏体的终了线（加热）或奥氏体转变为铁素体的开始线（冷却）。

A4：NJ线，温度1394~1495°高温铁素体转变为奥氏体的终了线（冷却）或奥氏体转变为高温铁素体的开始线（加热）。

Acm：ES线，温度727~1148°碳在奥氏体中的溶解度曲线，也成为渗碳体的析出线。

另外：由于加热的时候有过热度，冷却的时候有过冷度，所以同样一个相变点，加热和冷却不一样，因此，加热的时候用c表示，冷却的时候用r表示，所以相应的有：加热Ac1、Ac3、Accm，冷却Ar1、Ar3、Arcm.。

文案编辑词条B 添加义项?文案，原指放书的桌子，后来指在桌子上写字的人。

现在指的是公司或企业中从事文字工作的职位，就是以文字来表现已经制定的创意策略。

文案它不同于设计师用画面或其他手段的表现手法，它是一个与广告创意先后相继的表现的过程、发展的过程、深化的过程，多存在于广告公司，企业宣传，新闻策划等。

基本信息中文名称文案外文名称Copy目录1发展历程2主要工作3分类构成4基本要求5工作范围6文案写法7实际应用折叠编辑本段发展历程汉字"文案"(wén àn)是指古代官衙中掌管档案、负责起草文书的幕友,亦指官署中的公文、书信等;在现代，文案的称呼主要用在商业领域，其意义与中国古代所说的文案是有区别的。

在中国古代，文案亦作" 文按"。

公文案卷。

《北堂书钞》卷六八引《汉杂事》:"先是公府掾多不视事，但以文案为务。

"《晋书·桓温传》:"机务不可停废，常行文按宜为限日。

铁碳合金相图用以温度为纵坐标，以碳含量为横坐标的图解方法，表示在接近平衡或亚稳状态下，以铁碳为单元组成的合金，在不同温度下相与相之间关系的图称为铁碳平衡图，也称为铁碳相图。

它是研究铁碳合金的基础，是研究碳钢和铸铁的成分、温度、组织及性能之间关系的理论基础，是制定热加工、热处理、冶炼和铸造等工艺依据，对了解我们厂内金属材料，尤其认识、理解锅炉管材有重要的意义，对后续想做好锅炉四管运行和维护也都是重要的基础。

一、基本概念1）我们日常接触的“铁、钢”等其实都是合金，含铁、碳、硫、硅等等，要认识了解所熟知的“铁、钢”就必须先认识他们中最基础的两种元素，纯铁和碳。

纯铁在1394℃以上以体心立方结构（δ-Fe）稳定存在，温度下降，在912～1394℃范围内发生同素异构转变，以面心立方晶格的γ-Fe稳定存在，在912℃以下又重新回复到体心立方晶格的α-Fe，说体心立方体、面心立方体都离不开另一个主角碳，就是碳在以铁元素构成的立方体中在其体心或者面心。

2）碳溶入α-Fe和γ-Fe中所形成的固溶体称为铁素体和奥氏体。

当含量超过铁素体和奥氏体的溶解度时，则会出现金属化合物相Fe3C，称为渗碳体。

3）碳原子溶入δ-Fe中所形成的固溶体称为高温铁素体。

它在1394℃以上的高温出现，对工程上应用的铁碳合金的组织和性能没有什么影响，故不作为铁碳合金的基本相。

4）铁碳合金相图的基本组成相是铁素体、奥氏体和渗碳体，这里引出这三个体，具体理解如下。

1、铁素体碳原子溶入α-Fe中形成的间隙固溶体，称做铁素体，如图1所示。

由于体心立方晶格的α-Fe的晶格间隙半径只有0.036nm，而碳原子半径为0.077nm，所以碳在铁素体中的溶解度很小。

在727℃时最大固溶度为0.0218%，而在室温时碳的固溶度几乎降为零。

因此，常温下铁素体的力学性能与纯铁相近，铁素体有优良的塑性和韧性，但强度，硬度较低，在铁碳合金中是软韧相，铁素体是912℃以下的平衡相，也称做常温相，其显微组织图如图2所示。

说明：

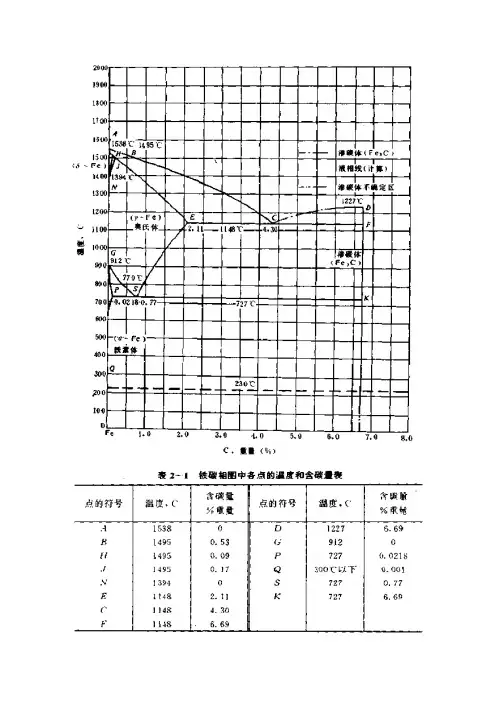

ABCD为液相线，AHJECF为固相线；
液相在液相线ABCD以上，用L表示；渗碳体即垂线DFK，用化学式Fe3C；铁素体在GPQ和AHN之左；奥氏体区域在状态图上为NJESG；
ES线为碳在奥氏体中的溶解度曲线；PQ为碳在铁素体中的溶解度曲线；
NJ线、PSK线、GS线、ES线是钢中固态转变的临界点（也叫相变点）：A1代表PSK共析转变线，727℃，一般被称为下临界点；A3代表GS线(727~912℃)的最高温度912℃，一般被称为上临界点；A4代表NJ线(1394~1495℃)的1394℃；A cm代表ES线，727~1148℃。

通常把加热时的临界点下标字母“C”，如Ac1、Ac2、Ac cm等，把冷却时的临界点下标字母“r”，如Ar1、Ar3、Ar cm等。

Ac1：钢加热时所有珠光体都转变为奥氏体的温度。

Ac3：亚共析钢加热时所有铁素体转变为奥氏体的温度，Ac cm：过共析钢加热时，所有渗碳体都溶于奥氏体的温度。

Ar1：高温奥氏体化的钢冷却时，奥氏体转化为珠光体的温度。

Ar3：高温奥氏体化的亚共析钢冷却时，铁素体开始析出的温度。

Ar cm：高温奥氏体化的过共析钢冷却时，渗碳体开始析出的温度。

因为Ac cm与Ar cm非常接近，所以常用A cm代替。

铁碳相图各线介绍
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

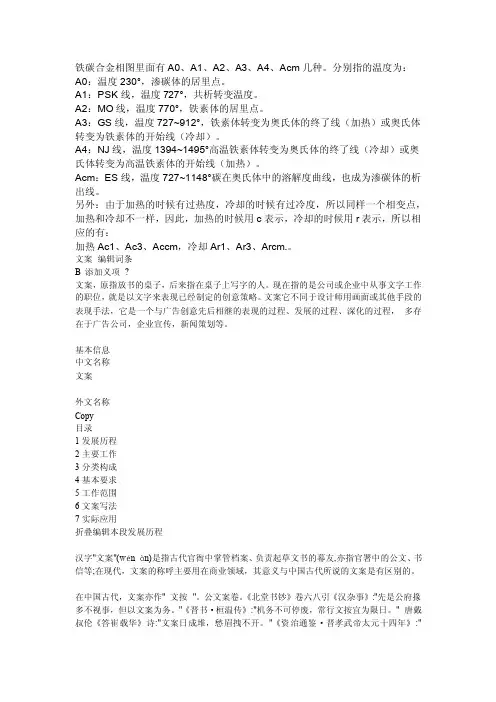

铁碳合金相图里面有A0、A1、A2、A3、A4、Acm几种。

分别指的温度为：
A0：温度230°，渗碳体的居里点。

A1：PSK线，温度727°，共析转变温度。

A2：MO线，温度770°，铁素体的居里点。

A3：GS线，温度727~912°，铁素体转变为奥氏体的终了线（加热）或奥氏体转变为铁素体的开始线（冷却）。

A4：NJ线，温度1394~1495°高温铁素体转变为奥氏体的终了线（冷却）或奥氏体转变为高温铁素体的开始线（加热）。

Acm：ES线，温度727~1148°碳在奥氏体中的溶解度曲线，也成为渗碳体的析出线。

另外：由于加热的时候有过热度，冷却的时候有过冷度，所以同样一个相变点，加热和冷却不一样，因此，加热的时候用c表示，冷却的时候用r表示，所以相应的有：
加热Ac1、Ac3、Accm，冷却Ar1、Ar3、Arcm.。

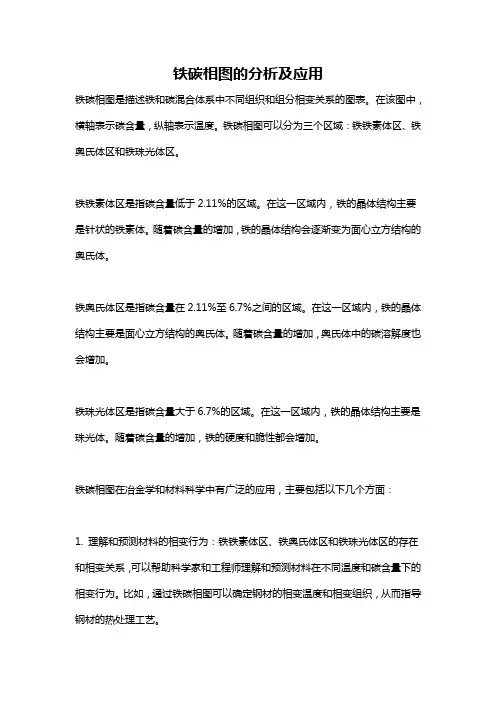

铁碳相图的分析及应用铁碳相图是描述铁和碳混合体系中不同组织和组分相变关系的图表。

在该图中，横轴表示碳含量，纵轴表示温度。

铁碳相图可以分为三个区域：铁铁素体区、铁奥氏体区和铁珠光体区。

铁铁素体区是指碳含量低于2.11%的区域。

在这一区域内，铁的晶体结构主要是针状的铁素体。

随着碳含量的增加，铁的晶体结构会逐渐变为面心立方结构的奥氏体。

铁奥氏体区是指碳含量在2.11%至6.7%之间的区域。

在这一区域内，铁的晶体结构主要是面心立方结构的奥氏体。

随着碳含量的增加，奥氏体中的碳溶解度也会增加。

铁珠光体区是指碳含量大于6.7%的区域。

在这一区域内，铁的晶体结构主要是珠光体。

随着碳含量的增加，铁的硬度和脆性都会增加。

铁碳相图在冶金学和材料科学中有广泛的应用，主要包括以下几个方面：1. 理解和预测材料的相变行为：铁铁素体区、铁奥氏体区和铁珠光体区的存在和相变关系，可以帮助科学家和工程师理解和预测材料在不同温度和碳含量下的相变行为。

比如，通过铁碳相图可以确定钢材的相变温度和相变组织，从而指导钢材的热处理工艺。

2. 材料强度和韧性的控制：铁碳相图可以指导材料的合金化和热处理工艺，从而控制材料的强度和韧性。

以钢材为例，通过在铁铁素体区添加合适的合金元素，可以提高钢材的强度和硬度；通过在铁奥氏体区进行适当的热处理，可以提高钢材的韧性和塑性。

3. 材料组织和性能的调控：铁碳相图可以帮助科学家和工程师预测不同温度和碳含量下材料的组织和性能，并通过调控温度、合金元素和热处理工艺等手段来实现所需的材料性能。

比如，在航空航天领域，通过对铁碳相图的研究和应用，可以开发出高温和高强度的铁基合金材料，以满足航空发动机等高温工作环境的需求。

4. 材料失效分析和改进：铁碳相图可以帮助科学家和工程师分析材料失效的原因，并提出改进措施。

比如，通过分析钢材中的碳含量和组织变化，可以了解钢材的强度和韧性是否满足设计要求，并根据需要进行相应的材料改进。
