VAV空调系统江森楼控操作说明
江森楼控操作说明一、操作界面说明双击桌面中的快捷方式，出现如下图1所示：在“Username”输入用户名，在“Password”输入密码，选择“Login”登入即可进入操作系统，如下图2所示：图中右上角的“Logout”为登出操作界面，点击此按钮界面就回到图1所示界面，“Exit”为退出操作界面，即关闭此界面。
楼控系统分为5部分，即：A塔、B塔、裙楼、地下和冷站，选择某个部分就可以实现对此部分的监控。
二、楼控监控设备说明楼宇自控监控的设备包括：通风系统，新风机组，定风量空调机组，变风量空调机组，内区VAVbox箱监控，外区风机盘管监控，公区照明系统，集水井高低液位及污水泵的监视和冷源系统的监视等；二、通风系统（1）图形界面启停设备，如下图3所示：右击启停出现下图4所示：选择“On”，点击“Send”，手自动信号显示“On”自动信号，即可远程启动机组；对于有变频控制的送、排风机组，右击图3中的变频控制如图5所示：在“Adjust”输入相应的数值，机组即可按照设定的数值运行，0%~100%对应0Hz~50Hz。
（2）设定时间表启停机组点击图中“时间表启停”，如图6所示：出现如图7所示界面：点击“Display Mode”的，选择“Weekly Schedule”点击“Edit”编辑就可以编辑周时间表，以后的每周都按照此时间表自动运行。
例如需将此风机周时间表启停时间段设置为周一到周五7:30-9:30、12:00-13:00、17：00-19:00开启，周六日风机不开，设置步骤如图8所示：选择“Weekly Schedule”周时间表，选择“Edit”编辑，点击图中“+”加号，出现“Define New Event(s)”定义新事件窗口，选择“All”即为周一到周日，“Hour”小时选择“00”，“Minutes”分钟选择“00”，“Value”值选择“Off”关命令，点击“Ok”确定按钮，即周一到周日全天全为关命令；再次点击图8中“+”加号，出现“Define New Event(s)”定义新事件窗口，选择“Mon-Fri”周一到周五，“Hour”小时选择“07”，“Minutes”分钟选择“30”，“Value”值选择“On”开命令，点击“Ok”确定按钮，即周一到周五风机7:30开，如图9所示；再次点击图8中“+”加号，出现“Define New Event(s)”定义新事件窗口，选择“Mon-Fri”周一到周五，“Hour”小时选择“09”，“Minutes”分钟选择“30”，“Value”值选择“Off”关命令，点击“Ok”确定按钮，即周一到周五风机7:30-9:30开，如图10所示；同样方法设置12:00-13:00和17:00-19:00两个时间段，最终时间表如图11所示；最后点击左上角“Save”保存。
江森方案
N2总线在楼宇自控中使用的控制线！如江森自控的Metasys N2总线，可支持Metasys N1 网和Metasys BACnet网；N2网联接网络控制器和现场监控设备；使用RS/485协议，主从协议；支持大约100个现场设备；如果管理网络采用BACnet协议，N2总线支持大约50个现场设备(N30网络控制器) ；MS-NAE3510-2 NAE网络控制引擎N2或BACnet总线, 50个控制器MS-NAE3520-2 NAE网络控制引擎LonWorks总线MS-NAE4510-2 NAE网络控制引擎N2或BACnet总线, 100个控制器MS-NAE4520-2 NAE网络控制引擎LonWorks总线MS-NAE5510-1 NAE网络控制引擎N2或BACnet总线, 200个控制器MS-NAE5512-1 NAE网络控制引擎N2或BACnet总线, 200个控制器, 支持无线MS-NAE5520-1 NAE网络控制引擎N2总线, BACnet总线, LonWorks总线从以上示意图可知我们JOHNSON CONTROLS的Metasys楼宇自按系统是由中央操作站（OWS）、网络控制器（NCU）、直接数字控制器（DDC）等组成，通过Ethernet网（N1网）将中央操作站及网络控制器各节点连接起来，Ethernet/IP使用标准的网络硬件在网络控制器与用户操作站之间完善地传递信息。
同时安装在建筑物各处的直接数字控制器（DDC），将通过现场总线（N2网）连接到网络控制器上，与其它网络控制器上的直接数字控制器及中央操作站保持紧密联系。
现场需监控设备上的传感器及执行器等连接至以上各直接数字控制器内。
从而实现分散控制、集中管理。
一、项目背景说明上海浦东国际机场作为国内地位最重要、运输最繁忙的大型国际航空港之一，有着举足轻重的作用。
江森自控有幸承接了机场扩建工程的BAS系统。
机场扩建工程建设分二个阶段，第一阶段建设一座T2航站楼及其配套设施。

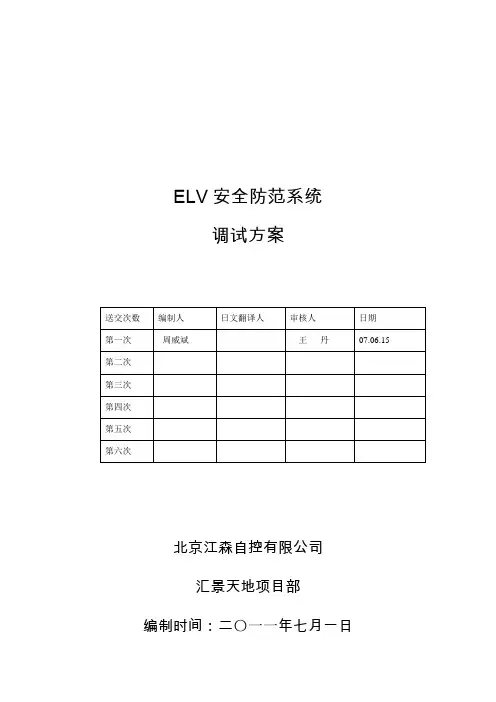

安全防范系统调试方案及步骤
SKEPS程序会建立原始数据库，然后通过该平台可以录入环球的初始化数据
安装双机容错软件，配置双机热备份
测试数据库的服务是否工作正常，通讯服务是否正常
测试双机热备工作是否正常
3
工作站分布在防灾中心、B2F、52F、87F、90F的管理室内，安装调试步骤如下：
安装工作站电脑于操作台内，连接鼠标、键盘、IC卡读写器、显示器、打印机等外设，插上电源插头
※固定读卡器后盖
将读卡器线缆从中间孔穿过，并将读卡器后盖按在安装处，与孔对齐，再用两螺丝将读※卡器后盖固定在安装处。
※安装读卡器
将读卡器外壳扣在后盖上，最后用提供的固定螺丝将外壳与后盖固定。
※末端读卡器和楼层控制设备安装完成后，可以加电进行调试，调试步骤如下：
给楼层控制器供电，开启控制盘内的电源，给读卡器上电
开启工作站上的实时刷卡记录监控，查看刷卡记录上传是否正常
开启工作站上的电子地图，实时查看报警及远程开门是否正常
四、
1
联网调试完成后，在防灾中心调试与消防系统的联动，调试步骤如下：
配置安防平台SKEPS的OPC服务器信息，对上对下通信参数
确认消防系统的OPC Server与安全系统联网
导入消防报警点位与门锁开启的对应联动表
按顺序开启显示器电源、打印机电源、工作站主机电源
对工作站预装的操作系统进行初始化设置，完成操作系统的安装
配置工作站的IP地址，主机名信息
安装SKEPS客户端程序，设置操作员的用户名和口令
开启SKEPS客户端程序，测试数据录入模块、卡片发行模块、设备管理模块是否正常
初始化录入卡片人员资料，系统联网调试时下发数据
消防控制平台模拟发出火灾信号，测试对应区域的门是否开启
2
安装双机容错软件，配置双机热备份
测试数据库的服务是否工作正常，通讯服务是否正常
测试双机热备工作是否正常
3
工作站分布在防灾中心、B2F、52F、87F、90F的管理室内，安装调试步骤如下：
安装工作站电脑于操作台内，连接鼠标、键盘、IC卡读写器、显示器、打印机等外设，插上电源插头
※固定读卡器后盖
将读卡器线缆从中间孔穿过，并将读卡器后盖按在安装处，与孔对齐，再用两螺丝将读※卡器后盖固定在安装处。
※安装读卡器
将读卡器外壳扣在后盖上，最后用提供的固定螺丝将外壳与后盖固定。
※末端读卡器和楼层控制设备安装完成后，可以加电进行调试，调试步骤如下：
给楼层控制器供电，开启控制盘内的电源，给读卡器上电
开启工作站上的实时刷卡记录监控，查看刷卡记录上传是否正常
开启工作站上的电子地图，实时查看报警及远程开门是否正常
四、
1
联网调试完成后，在防灾中心调试与消防系统的联动，调试步骤如下：
配置安防平台SKEPS的OPC服务器信息，对上对下通信参数
确认消防系统的OPC Server与安全系统联网
导入消防报警点位与门锁开启的对应联动表
按顺序开启显示器电源、打印机电源、工作站主机电源
对工作站预装的操作系统进行初始化设置，完成操作系统的安装
配置工作站的IP地址，主机名信息
安装SKEPS客户端程序，设置操作员的用户名和口令
开启SKEPS客户端程序，测试数据录入模块、卡片发行模块、设备管理模块是否正常
初始化录入卡片人员资料，系统联网调试时下发数据
消防控制平台模拟发出火灾信号，测试对应区域的门是否开启
2

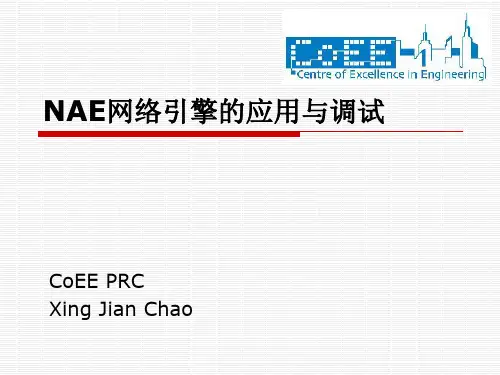

江森NAE网络引擎的应用与调试_更新
SCT-图形Graphic
用户安全管理
NAE download/upload
NAE 数据库备份
备份文件保存在如下路径：
C:\Documents and Settings\All Users\Application Data\Johnson Controls\MetasysIII\DatabaseFiles
NAE
NCE25xx
NCE25可接33个板载I/O点
10 Universal Inputs 8 Binary Inputs, 4 Analog Outputs, 7 Binary Outputs, 4 Configurable Outputs
NCE25xx
NAE35xx
配置ADS
安装ADS 登陆ADS修改Site的时区，时间及日期 修改NAE的Site Director为ADS的名称 NAE自动Online
在线操作功能
事件浏览器Event Viewer（警报和事件信 息） 审查浏览器Audit Viewer（察看操作信息） 报警信息报告 其他信息报告
MSEA 简述
ADX可以安装在两台电脑中。其中一台被称作 Web/Application server(User Interface)，另一台称作 Database server(Trend,Alarm/SQL2000 SW)。
MSEA 简述
MSEA 简述
MSEA 简述
NAE
NCE25xx NAE35xx NAE45xx NAE55xx NAE85xx
MSEA 简述
MSEA提供了在线Online和离线Offline的系统配置方法。并 且易于操作。SCT即作为离线的配置工具。 数据管理服务器ADS/ADX安装于单独ADS的服务器，可以将 多个Site集合起来，实现多NAE/NIE的统一。 ADS可实现对大量数据的处理。实现长期大量数据存储，如趋 势图表数据、报警事件数据、操作记录数据、系统配置数据及 大量的图形数据。作为Site Director提供了更加安全的网络 通讯。 ADS提供了更灵活的系统导航，用户图形，提供了更加全面的 报警信息管理，趋势分析及性能报告管理的功能。多用户可以 同时以不同的权限来登陆ADS服务器对不同的系统进行管理。 ADS还可以实现对报警信息的实时打印输出。 ADS包含Email、短信息及传真的多媒体功能。
冷源控制方案(江森样本)

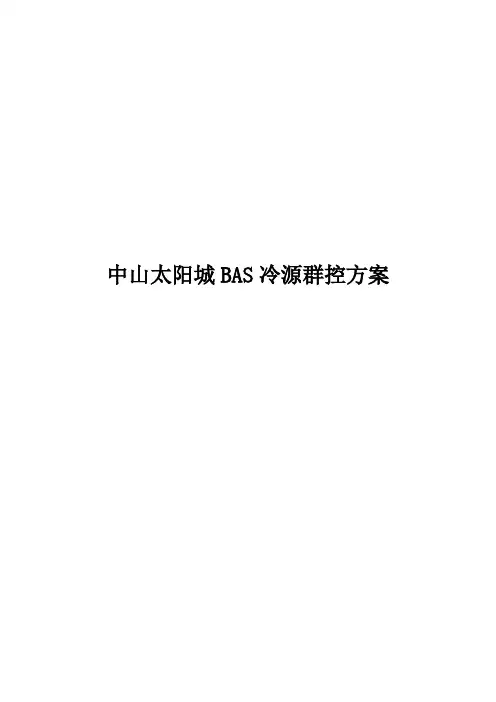

中山太阳城BAS冷源群控方案1群控介绍作为一栋现代化建筑物，致力于创造一个高效节能、绿色环保、舒适、高性能价格比、温馨而安全的环境。
广晟国际大厦项目对建筑物机电设备节能方面有很高的要求，建筑物内分布着冷水机、电梯、高低压变配电柜、大量的空调风柜、给排水泵等机电设备，这种情况下，建筑物内的所有机电设备如何进行统一管理，如何节能控制，如何收集报表进行数据分析，就显得尤为重要,该项目节能系统的关键。
2.1群控范围针对太阳城项目，主要冷源群控方案主要包括以下几个方面：（1）监控的设备编号及点表（2）冷源群控系统监控原理（3）冷源群控系统整体节能控制（4）冷源群控系统主要算法（5）冷源群控系统功能2冷源群控系统监控原理太阳城项目项目采用了冷冻水泵变频、冷却水泵，如何保证各设备稳定协调运行并做到节能控制是本系统节能管理的关键。
2.1 冷源群控功能1）节能-控制器实时检测系统的负荷情况，根据负荷大小和累计运行时间法，启停相应的冷水机组和相关设备，使冷水机组制冷能力和系统实际负荷匹配，冷源系统群控避免多开机，降低运行费用。
-根据系统负荷对冷却泵、冷冻泵变频及台数控制，节约能源。
-根据冷却水温度启停冷却塔风机台数。
-根据系统运行情况，对冷水机组出水温度设定，降低运行费用。
2）控制-设备顺序启停并有连锁保护。
-根据实际需求设定冷却水回水温度。
-根据末端压差值、温度与压差设定值的比较，自动调整水泵频率与支管阀门的开度来控制每个支管的流量。
3）管理-实现自动化控制，减少操作失误。
-延长机组寿命，提高设备利用率。
-降低操作人员劳动强度。
-实现计算机集中监控（在冷水机组机房可以独立监控），提高管理效率及反应速度。
2.2 冷源群控监控原理说明本设计从冷站整体效率出发的控制策略，即当冷站系统中所需控制的目标有多个时，协调各自之间的逻辑关系，协调冷机控制、冷冻水泵控制、冷却水泵控制、冷却塔控制甚至是末端调节之间的关系。
本章节以地下一层机组群控系统作为依据叙述相关控制原理，其它系统与之类似。
江森DX-9100 数字控制器面板操作说明
DX-9100 数字控制器面板操作说明一、面板布置第2页二、启动模式第6页三、下载模式第6页四、时间调度模式第6页五、时间调度时间编程第7页六、实时时钟日历第9页七、模拟输入显示模式第11页八、模式滚动模式第12页九、数字输入显示第13页十、输出模块显示模式第13页十一、数字计数器显示模式第15页十二、可编程功能模块显示模式第15页十三、模拟/数字常量显示模式第18页面板布置控制器内的工作参数和值可以通过前面板显示出来并修改。
前面板的布置由七个功能块组成，这些功能块包括用来完成许多种任务的发光二极管、数码管和操作键。
DX-9100控制器，1型emdxtb59图1：DX-9100-8154的前面板布置图DX-9100控制器，2型emdxtb60图2：DX-9100-8454的前面板布置图功能块的功能两种型号控制器功能块的功能如下所述。
功能块A ：两个七段绿色数码管显示所选项目的索引号。
功能块B ：四个七段红色数码管监视、显示并更新所选项目的值：● 模拟输入、输出和常数以数字表示。
● 数字输入、输出和常数以“ON ”或“OFF ”表示。
● 数字输入的计数器及其他合计值以数字表示，交替显示“个”位和“千”位数。
功能块C ：八个红色发光二极管指示DX （或为在功能块A 中选中的XT ）的数字输入的状态，在时间调度模式下为定时模块中的星期日期以及在实时时钟模式下的当前星期日期。
功能块D1（1型）：三个红色发光二极管以○t （根据设置可为○C 或○F ）或％指示测量单位。
在内部的锂电池需要更换时发光二极管会闪烁。
功能块D2（2型）：上方的两个红色发光二极管分别指示，在N2总线（91总线）上接收数据时RD灯点亮，DX-9100控制器经N2总线（91总线）发送数据时TD灯点亮。
下部的三个红色发光二极管指示非常情况：●AL 指示一个模拟输入处於报警状态。
●XT 指示DX-9100与I/O扩展模块之间的通信发生故障。
冷源控制方案(江森样本)
中山太阳城BAS冷源群控方案1群控介绍作为一栋现代化建筑物，致力于创造一个高效节能、绿色环保、舒适、高性能价格比、温馨而安全的环境。
广晟国际大厦项目对建筑物机电设备节能方面有很高的要求，建筑物内分布着冷水机、电梯、高低压变配电柜、大量的空调风柜、给排水泵等机电设备，这种情况下，建筑物内的所有机电设备如何进行统一管理，如何节能控制，如何收集报表进行数据分析，就显得尤为重要,该项目节能系统的关键。
2.1群控范围针对太阳城项目，主要冷源群控方案主要包括以下几个方面：（1）监控的设备编号及点表（2）冷源群控系统监控原理（3）冷源群控系统整体节能控制（4）冷源群控系统主要算法（5）冷源群控系统功能2冷源群控系统监控原理太阳城项目项目采用了冷冻水泵变频、冷却水泵，如何保证各设备稳定协调运行并做到节能控制是本系统节能管理的关键。
2.1 冷源群控功能1）节能-控制器实时检测系统的负荷情况，根据负荷大小和累计运行时间法，启停相应的冷水机组和相关设备，使冷水机组制冷能力和系统实际负荷匹配，冷源系统群控避免多开机，降低运行费用。
-根据系统负荷对冷却泵、冷冻泵变频及台数控制，节约能源。
-根据冷却水温度启停冷却塔风机台数。
-根据系统运行情况，对冷水机组出水温度设定，降低运行费用。
2）控制-设备顺序启停并有连锁保护。
-根据实际需求设定冷却水回水温度。
-根据末端压差值、温度与压差设定值的比较，自动调整水泵频率与支管阀门的开度来控制每个支管的流量。
3）管理-实现自动化控制，减少操作失误。
-延长机组寿命，提高设备利用率。
-降低操作人员劳动强度。
-实现计算机集中监控（在冷水机组机房可以独立监控），提高管理效率及反应速度。
2.2 冷源群控监控原理说明本设计从冷站整体效率出发的控制策略，即当冷站系统中所需控制的目标有多个时，协调各自之间的逻辑关系，协调冷机控制、冷冻水泵控制、冷却水泵控制、冷却塔控制甚至是末端调节之间的关系。
本章节以地下一层机组群控系统作为依据叙述相关控制原理，其它系统与之类似。
空调自控系统设计方案(江森自控)
空调自控系统设计方案(江森自控)HVAC暖通空调自控系统技术方案设计书一、总体设计方案重庆博腾精细化工楼宇自控系统项目要求较高的智能化程度。
该项目包含大量的暖通空调机电设备，需要将它们有机地结合起来，实现集中监测和控制，提高设备无故障时间，为投资者带来明显的经济效益。
此外，需要使这些设备经济地运行，既能节能，又能满足工作要求，并在运行中尽快地体现效益。
最重要的是，需要将现代化的计算机技术应用于管理中，提高综合物业管理水平和效率。
该项目的暖通空调楼宇自动化控制系统的监测和控制主要包括冷站系统和空调机组系统。
本设计方案的主体思想是根据招标文件和设计图纸为准。
1.1 冷站系统1）控制设备内容根据项目标书要求，暖通自控系统将会对以下冷站系统设备进行监控：冷却水塔（2台）：启停控制、运行状态、故障报警、手/自动状态。
冷却水泵（2台）：启停控制、运行状态、故障报警、手/自动状态、水流开关状态。
冷却水供回水管路。
冷水机组（2台）：供水温度、回水温度、启停控制、运行状态、故障报警、手/自动状态。
冷冻水泵（2台）：启停控制、运行状态、故障报警、手/自动状态、水流开关状态。
冷冻水供回水管路。
分集水器。
膨胀水箱：供水温度、回水温度、回水流量。
分水器压力、集水器压力、压差旁通阀调节。
高、低液位检测。
有关系统的详细点位情况可参照所附的系统监控点表。
2）控制说明本自控系统针对冷站主要监控功能如下：冷负荷需求计算：根据冷冻水供、回水温度和回水流量测量值，自动计算建筑空调实际所需冷负荷量。
机组台数控制：根据建筑所需冷负荷自动调整冷水机组运行台数，达到最佳节能目的。
机组联锁控制：独立空调区域负荷计算根据Q=C*M*(T1-T2)，其中T1为分回水管温度，T2为分供水总管温度，M为分回水管回水流量。
当负荷大于一台机组的15%时，第二台机组开始运行。
冷却水温度控制。
水泵保护控制。
机组定时启停控制。
机组运行状态监测。
以上是冷站系统的控制说明。
变风量系统调试

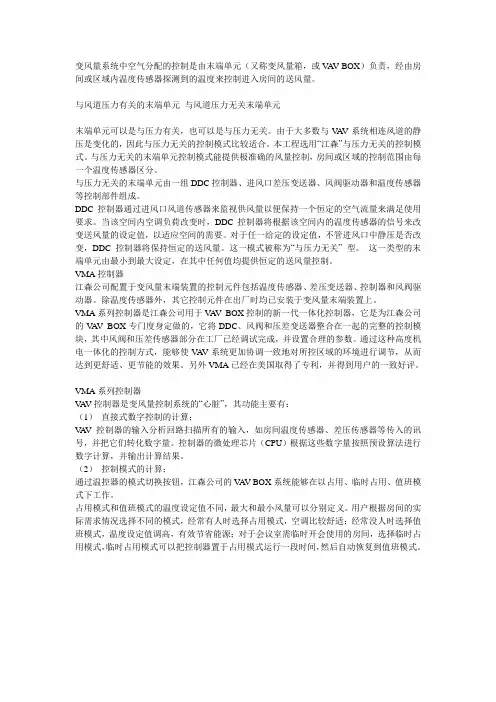

变风量系统中空气分配的控制是由末端单元（又称变风量箱，或V A V BOX）负责，经由房间或区域内温度传感器探测到的温度来控制进入房间的送风量。
与风道压力有关的末端单元与风道压力无关末端单元末端单元可以是与压力有关，也可以是与压力无关。
由于大多数与V A V系统相连风道的静压是变化的，因此与压力无关的控制模式比较适合。
本工程选用“江森”与压力无关的控制模式。
与压力无关的末端单元控制模式能提供极准确的风量控制，房间或区域的控制范围由每一个温度传感器区分。
与压力无关的末端单元由一组DDC控制器、进风口差压变送器、风阀驱动器和温度传感器等控制部件组成。
DDC控制器通过进风口风道传感器来监视供风量以便保持一个恒定的空气流量来满足使用要求。
当该空间内空调负荷改变时，DDC控制器将根据该空间内的温度传感器的信号来改变送风量的设定值，以适应空间的需要。
对于任一给定的设定值，不管进风口中静压是否改变，DDC控制器将保持恒定的送风量。
这一模式被称为“与压力无关” 型。
这一类型的末端单元由最小到最大设定，在其中任何值均提供恒定的送风量控制。
VMA控制器江森公司配置于变风量末端装置的控制元件包括温度传感器、差压变送器、控制器和风阀驱动器。
除温度传感器外，其它控制元件在出厂时均已安装于变风量末端装置上。
VMA系列控制器是江森公司用于V A V BOX控制的新一代一体化控制器，它是为江森公司的V A V BOX专门度身定做的，它将DDC、风阀和压差变送器整合在一起的完整的控制模块，其中风阀和压差传感器部分在工厂已经调试完成，并设置合理的参数。
通过这种高度机电一体化的控制方式，能够使V A V系统更加协调一致地对所控区域的环境进行调节，从而达到更舒适、更节能的效果。
另外VMA已经在美国取得了专利，并得到用户的一致好评。
VMA系列控制器V A V控制器是变风量控制系统的“心脏”，其功能主要有：（1）直接式数字控制的计算；V A V控制器的输入分析回路扫描所有的输入，如房间温度传感器、差压传感器等传入的讯号，并把它们转化数字量。
江森空调面板操作方法
江森空调面板操作方法江森空调面板的操作方法如下：1. 开关机操作：首先，我们需要确认江森空调的面板上是否有一个开/关按钮。
如果有的话，按下这个按钮，空调会启动并显示相应的指示灯。
再次按下该按钮，空调会关闭。
2. 模式选择：在江森空调的面板上，通常有一个模式选择按钮。
按下这个按钮，可以切换不同的工作模式。
常见的模式包括制冷、制热、通风、除湿等。
根据需要，选择相应的模式。
3. 温度调节：空调面板上通常有一个温度调节按钮。
通过按下上下按钮，可以调节空调的设定温度。
增大温度值可使空调制热，减小温度值可使其制冷。
当空调达到设定温度后，它将自动保持该温度。
4. 风速调节：空调面板上通常有一个风速调节按钮，根据需要可以调节风速。
一般有自动、低速、中速、高速等选项。
自动模式下，空调会根据室内温度自动调节风速，其他模式下可以手动选择。
5. 定时开关机功能：江森空调面板上通常有一个定时器按钮。
通过按下该按钮，可以设置空调在指定的时间自动开关机。
这对于节省能源很有帮助，例如在睡觉前设置定时关机，可以防止浪费电力。
6. 舒适功能：一些高级款型的江森空调可能还具备舒适功能。
通过按下对应的舒适按钮，空调可以自动调整温度、风速等，以提供更为舒适的使用体验。
7. 温度显示：空调面板通常会显示当前室内温度和设定温度。
这可以让用户实时了解室内的温度状况，并作出相应的调整。
8. 故障显示：江森空调面板上通常还会有一个故障显示指示灯。
当空调出现故障时，该指示灯会亮起，提醒用户进行维修或咨询专业技术人员。
总结：以上就是江森空调面板的基本操作方法，具体操作方法可能因不同的款型和型号而有所不同。
提醒用户在使用过程中，应仔细阅读空调说明书，了解具体的操作方法和注意事项，以确保正常使用并提高空调的使用效果。
