2018最新安全管理文件-安全电压防护的类型及安全条件

安全电压分类及说明集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-安全电压分类及说明安全电压又称安全特低电压，是属于兼有直接接触电击和间接接触电击防护的安全措施。

其保护原理是：通过对系统中可能作用于人体的电进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的的范围内。

一、特低电压的区段、限值和安全电压额定值1.特低电压区段所谓特低电压区段，是指如下范围：交流(工频)：无论是相对地或相对相之间均不大于50V(有效值)；直流(无纹波)：无论是极对地或极对极之间均不大于120V。

2．特低电压限值限值是指任何运行条件下，任何两导体间不可能出现的最高电压值。

特低电压限值可作为从电压值的角度评价电击防护安全水平的基础性数据。

我国国家标准GB3805—83《安全电压》规定，工频有效值的限值为50V、直流电压的限值为120V。

我国标准还推荐：当接触面积大于1cm2、接触时间超过1s时，干燥环境中工频电压有效值的限值为33V、直流电压限值为70V；潮湿环境中工频电压有效值的限值为16V、直流电压限值为35V。

3．安全电压额定值我国国家标准GB3805—83《安全电压》规定了安全电压的系列，将安全电压额定值(工频有效值)具体选用时，应根据使用环境、人员和使用方式等因素确定。

特别危险环境中使用的手持电动工具应采用42V安全电压；有电击危险环境中使用的手持照明灯和局部照明灯应采用36V 或24V安全电压，金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压；水下作业等场所应采用6V安全电压。

当电器设备采用24V以上安全电压时，必须采取防护直接接触电击的撮施。

二、特低电压防护的类型及安全条件1．类型特低电压电击防护的类型分为特地电压(ExtraLowVoltage，缩写ELV 和功能特低电压(FunctionalExtraLowVoltage，缩写FELV)。

安全电压分类及说明参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月安全电压分类及说明参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

安全电压又称安全特低电压，是属于兼有直接接触电击和间接接触电击防护的安全措施。

其保护原理是：通过对系统中可能作用于人体的电进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的的范围内。

一、特低电压的区段、限值和安全电压额定值1. 特低电压区段所谓特低电压区段，是指如下范围：交流(工频)：无论是相对地或相对相之间均不大于50V(有效值)；直流(无纹波)：无论是极对地或极对极之间均不大于120V。

2．特低电压限值限值是指任何运行条件下，任何两导体间不可能出现的最高电压值。

特低电压限值可作为从电压值的角度评价电击防护安全水平的基础性数据。

我国国家标准GB 3805—83《安全电压》规定，工频有效值的限值为50 V、直流电压的限值为120V。

我国标准还推荐：当接触面积大于1cm²、接触时间超过1s时，干燥环境中工频电压有效值的限值为33V、直流电压限值为70V；潮湿环境中工频电压有效值的限值为16V、直流电压限值为35V。

3．安全电压额定值我国国家标准GB 3805—83《安全电压》规定了安全电压的系列，将安全电压额定值(工频有效值) 具体选用时，应根据使用环境、人员和使用方式等因素确定。

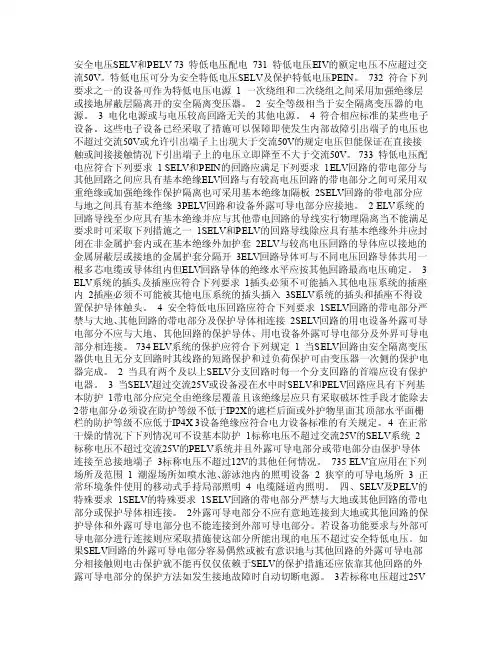

安全电压SELV和PELV 73 特低电压配电731 特低电压EIV的额定电压不应超过交流50V。

特低电压可分为安全特低电压SELV及保护特低电压PEIN。

732 符合下列要求之一的设备可作为特低电压电源1 一次绕组和二次绕组之间采用加强绝缘层或接地屏蔽层隔离开的安全隔离变压器。

2 安全等级相当于安全隔离变压器的电源。

3 电化电源或与电压较高回路无关的其他电源。

4 符合相应标准的某些电子设备。

这些电子设备已经采取了措施可以保障即使发生内部故障引出端子的电压也不超过交流50V或允许引出端子上出现大于交流50V的规定电压但能保证在直接接触或间接接触情况下引出端子上的电压立即降至不大于交流50V。

733 特低电压配电应符合下列要求1 SELV和PEIN的回路应满足下列要求1ELV回路的带电部分与其他回路之间应具有基本绝缘ELV回路与有较高电压回路的带电部分之间可采用双重绝缘或加强绝缘作保护隔离也可采用基本绝缘加隔板2SELV回路的带电部分应与地之间具有基本绝缘3PELV回路和设备外露可导电部分应接地。

2 ELV系统的回路导线至少应具有基本绝缘并应与其他带电回路的导线实行物理隔离当不能满足要求时可采取下列措施之一1SELV和PELV的回路导线除应具有基本绝缘外并应封闭在非金属护套内或在基本绝缘外加护套2ELV与较高电压回路的导体应以接地的金属屏蔽层或接地的金属护套分隔开3ELV回路导体可与不同电压回路导体共用一根多芯电缆或导体组内但ELV回路导体的绝缘水平应按其他回路最高电压确定。

3 ELV系统的插头及插座应符合下列要求1插头必须不可能插入其他电压系统的插座内2插座必须不可能被其他电压系统的插头插入3SELV系统的插头和插座不得设置保护导体触头。

4 安全特低电压回路应符合下列要求1SELV回路的带电部分严禁与大地、其他回路的带电部分及保护导体相连接2SELV回路的用电设备外露可导电部分不应与大地、其他回路的保护导体、用电设备外露可导电部分及外界可导电部分相连接。

第1篇一、引言安全电压，是指不会对人体造成致命伤害的电压。

在电气作业中，正确选择和使用安全电压，对于保障作业人员的人身安全至关重要。

我国对安全电压的规定严格遵循国家标准，旨在为电气作业提供安全保障。

本文将详细介绍我国规定的安全电压等级、适用范围以及相关安全措施。

二、我国安全电压等级根据国家标准《安全电压》（GB3805-83），我国安全电压等级分为以下五个等级：1. 特低电压：6V、12V、24V、36V、42V2. 低压：50V以下3. 中压：50V至1000V4. 高压：1000V至10000V5. 超高压：10000V以上在实际应用中，应根据作业环境、场所、人员条件、供电方式、线路状态等因素选择合适的安全电压等级。

三、安全电压适用范围1. 特低电压：适用于特别危险的作业环境，如手持电动工具、照明设备等。

例如，42V特低电压适用于特别危险环境中使用的手持电动工具；36V或24V特低电压适用于有电击危险环境中使用的手持照明灯和局部照明灯；12V特低电压适用于金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯；6V特低电压适用于水下作业等场所。

2. 低压：适用于一般电气设备，如家用电器、照明设备等。

3. 中压、高压、超高压：适用于发电、输电、变电等电力设施。

四、安全电压相关安全措施1. 电气设备选用：根据作业环境、场所、人员条件等因素，选择符合国家标准的安全电压等级的电气设备。

2. 电气线路敷设：严格按照国家标准进行电气线路敷设，确保电气线路安全可靠。

3. 电气设备维护：定期对电气设备进行检查、维护，确保设备处于良好状态。

4. 电气作业人员培训：对电气作业人员进行安全教育和技能培训，提高其安全意识。

5. 电气作业现场管理：加强电气作业现场管理，严格执行操作规程，确保作业安全。

五、总结我国规定的安全电压等级，旨在为电气作业提供安全保障。

在实际应用中，应根据作业环境、场所、人员条件等因素，选择合适的安全电压等级。

国家安全电压标准
安全电压是不高于36V。

安全电压是指不致使人直接致死或致残的电压，一般环境条件下允许持续接触的“安全特低电压”是36V。

行业规定安全电压为不高于36V，持续接触安全电压为24V，安全电流为10mA，电击对人体的危害程度，主要取决于通过人体电流的大小和通电时间长短。

电流强度越大，致命危险越大；持续时间越长，死亡的可能性越大。

能引起人感觉到的最小电流值称为感知电流，交流为1mA，直流为5mA；人触电后能自己摆脱的最大电流称为摆脱电流，交流为10mA，直流为50mA；在较短的时间内危及生命的电流称为致命电流，如100mA的电流通过人体1s，可足以使人致命，因此致命电流为50mA。

在有防止触电保护装置的情况下，人体允许通过的电流一般可按30mA 考虑。

安全电压应满足以下三个条件：
1、标称电压不超过交流50V、直流120V；
2、由安全隔离变压器供电；
3、安全电压电路与供电电路及大地隔离。

我国规定的安全电压额定值的等级为42、36、24、12、6伏。

当电气设备采用的电压超过安全电压时，必须按规定采取防止直接接触带电体的保护措施。

安全电压值的规定，各国有所不同，我国根据具体环境条件的不
同，安全电压值规定为：
在无高度触电危险的建筑物中为65V。

在有高度触电危险的建筑物中为24V。

在有特别触电危险的建筑物中为12V。

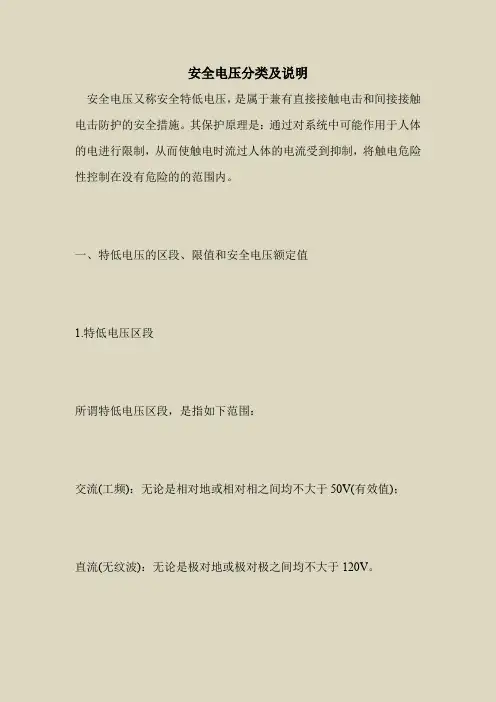

安全电压分类及说明
安全电压又称安全特低电压，是属于兼有直接接触电击和间接接触电击防护的安全措施。

其保护原理是：通过对系统中可能作用于人体的电进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的的范围内。

一、特低电压的区段、限值和安全电压额定值
1.特低电压区段
所谓特低电压区段，是指如下范围：
交流(工频)：无论是相对地或相对相之间均不大于50V(有效值)；
直流(无纹波)：无论是极对地或极对极之间均不大于120V。

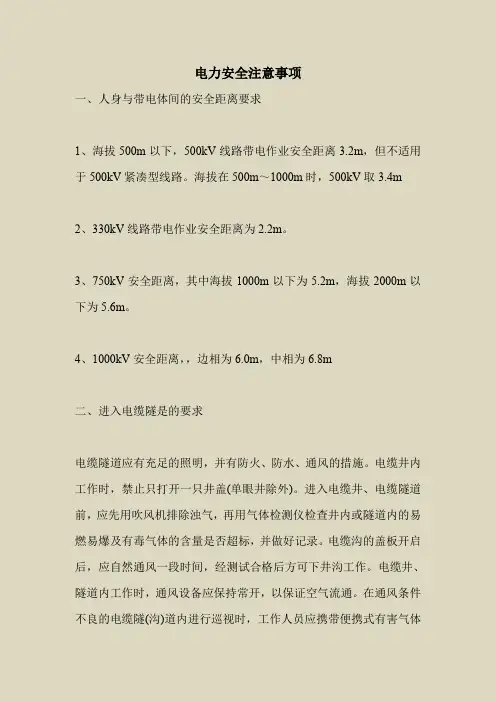

电力安全注意事项
一、人身与带电体间的安全距离要求
1、海拔500m以下，500kV线路带电作业安全距离3.2m，但不适用于500kV紧凑型线路。

海拔在500m～1000m时，500kV取3.4m
2、330kV线路带电作业安全距离为2.2m。

3、750kV安全距离，其中海拔1000m以下为5.2m，海拔2000m以下为5.6m。

4、1000kV安全距离，，边相为6.0m，中相为6.8m
二、进入电缆隧是的要求
电缆隧道应有充足的照明，并有防火、防水、通风的措施。

电缆井内工作时，禁止只打开一只井盖(单眼井除外)。

进入电缆井、电缆隧道前，应先用吹风机排除浊气，再用气体检测仪检查井内或隧道内的易燃易爆及有毒气体的含量是否超标，并做好记录。

电缆沟的盖板开启后，应自然通风一段时间，经测试合格后方可下井沟工作。

电缆井、隧道内工作时，通风设备应保持常开，以保证空气流通。

在通风条件不良的电缆隧(沟)道内进行巡视时，工作人员应携带便携式有害气体。

第1篇一、引言安全电压是指在特定条件下，不会对人体造成致命伤害的电压。

随着电气设备的广泛应用，保障人民群众的生命财产安全成为了一个重要的议题。

我国对安全电压有着严格的规定，本文将详细介绍我国安全电压的一般规定及其实施情况。

二、我国安全电压的一般规定1. 安全电压额定值根据国家标准《安全电压》（GB3805—83）规定，我国安全电压额定值的等级为42V、36V、24V、12V和6V。

具体选用哪个等级的安全电压，应根据作业场所、操作员条件、使用方式、供电方式、线路状况等因素综合考虑。

2. 特定环境下的安全电压（1）特别危险环境中使用的手持电动工具应采用42V特低电压；（2）有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V特低电压；（3）金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V特低电压；（4）水下作业等场所应采用6V特低电压。

3. 持续接触安全电压根据国家标准，持续接触安全电压为24V。

在一般情况下，人体在干燥环境中的电阻值约为1000~2000Ω，当电压低于24V时，人体电流较小，不易造成伤害。

4. 安全电流安全电流是指人体在一定时间内能承受的最大电流。

根据国家标准，安全电流为10mA。

当电流强度超过10mA时，人体容易出现危险。

三、安全电压实施情况1. 政策法规我国政府高度重视安全电压的制定和实施，相继出台了一系列政策法规，如《安全电压》（GB3805—83）、《特低电压（ELV）限值》（GB/T 3805-2008）等，为安全电压的实施提供了法律依据。

2. 生产经营单位生产经营单位应按照国家标准要求，对电气设备进行安全电压的配置，确保生产、工作环境中的电气设备符合安全电压规定。

同时，生产经营单位还需加强对员工的安全教育培训，提高员工的安全意识。

3. 监督检查各级政府及相关部门应加强对安全电压的监督检查，对违反安全电压规定的行为进行查处，确保安全电压的落实。

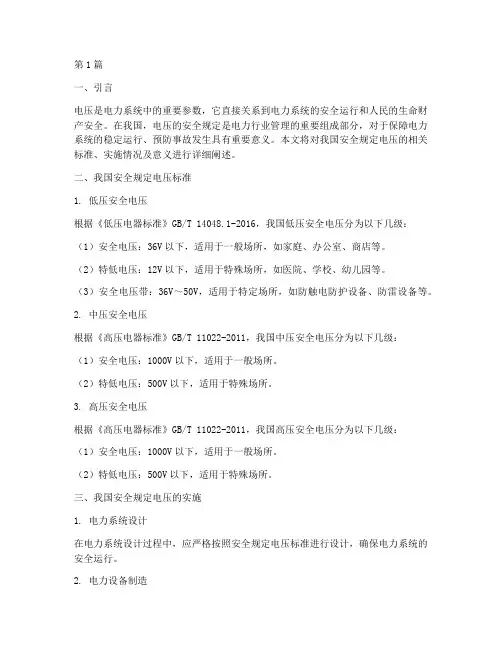

第1篇一、引言电压是电力系统中的重要参数，它直接关系到电力系统的安全运行和人民的生命财产安全。

在我国，电压的安全规定是电力行业管理的重要组成部分，对于保障电力系统的稳定运行、预防事故发生具有重要意义。

本文将对我国安全规定电压的相关标准、实施情况及意义进行详细阐述。

二、我国安全规定电压标准1. 低压安全电压根据《低压电器标准》GB/T 14048.1-2016，我国低压安全电压分为以下几级：（1）安全电压：36V以下，适用于一般场所，如家庭、办公室、商店等。

（2）特低电压：12V以下，适用于特殊场所，如医院、学校、幼儿园等。

（3）安全电压带：36V～50V，适用于特定场所，如防触电防护设备、防雷设备等。

2. 中压安全电压根据《高压电器标准》GB/T 11022-2011，我国中压安全电压分为以下几级：（1）安全电压：1000V以下，适用于一般场所。

（2）特低电压：500V以下，适用于特殊场所。

3. 高压安全电压根据《高压电器标准》GB/T 11022-2011，我国高压安全电压分为以下几级：（1）安全电压：1000V以下，适用于一般场所。

（2）特低电压：500V以下，适用于特殊场所。

三、我国安全规定电压的实施1. 电力系统设计在电力系统设计过程中，应严格按照安全规定电压标准进行设计，确保电力系统的安全运行。

2. 电力设备制造电力设备制造企业应严格按照安全规定电压标准进行生产，确保设备质量。

3. 电力设备检验电力设备检验机构应按照安全规定电压标准对电力设备进行检验，确保设备符合安全要求。

4. 电力设备运行电力设备运行过程中，应密切关注电压变化，确保电压在安全范围内。

5. 电力设备维护电力设备维护人员应定期对电力设备进行维护，确保设备处于良好状态。

四、我国安全规定电压的意义1. 保障电力系统安全运行通过严格执行安全规定电压标准，可以降低电力系统事故发生的风险，保障电力系统的安全运行。

2. 保护人民生命财产安全安全规定电压的实施，可以有效预防因电压过高或过低而引发的触电事故，保护人民生命财产安全。

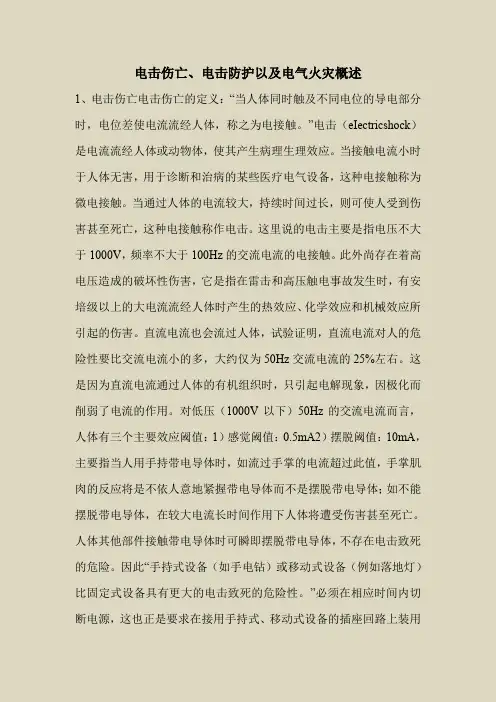

电击伤亡、电击防护以及电气火灾概述
1、电击伤亡电击伤亡的定义：“当人体同时触及不同电位的导电部分时，电位差使电流流经人体，称之为电接触。

”电击（eIectricshock）是电流流经人体或动物体，使其产生病理生理效应。

当接触电流小时于人体无害，用于诊断和治病的某些医疗电气设备，这种电接触称为微电接触。

当通过人体的电流较大，持续时间过长，则可使人受到伤害甚至死亡，这种电接触称作电击。

这里说的电击主要是指电压不大于1000V，频率不大于100Hz的交流电流的电接触。

此外尚存在着高电压造成的破坏性伤害，它是指在雷击和高压触电事故发生时，有安培级以上的大电流流经人体时产生的热效应、化学效应和机械效应所引起的伤害。

直流电流也会流过人体，试验证明，直流电流对人的危险性要比交流电流小的多，大约仅为50Hz交流电流的25%左右。

这是因为直流电流通过人体的有机组织时，只引起电解现象，因极化而削弱了电流的作用。

对低压（1000V以下）50Hz的交流电流而言，人体有三个主要效应阈值：1）感觉阈值：0.5mA2）摆脱阈值：10mA，主要指当人用手持带电导体时，如流过手掌的电流超过此值，手掌肌肉的反应将是不依人意地紧握带电导体而不是摆脱带电导体；如不能摆脱带电导体，在较大电流长时间作用下人体将遭受伤害甚至死亡。

人体其他部件接触带电导体时可瞬即摆脱带电导体，不存在电击致死的危险。

因此“手持式设备（如手电钻）或移动式设备（例如落地灯）比固定式设备具有更大的电击致死的危险性。

”必须在相应时间内切断电源，这也正是要求在接用手持式、移动式设备的插座回路上装用。

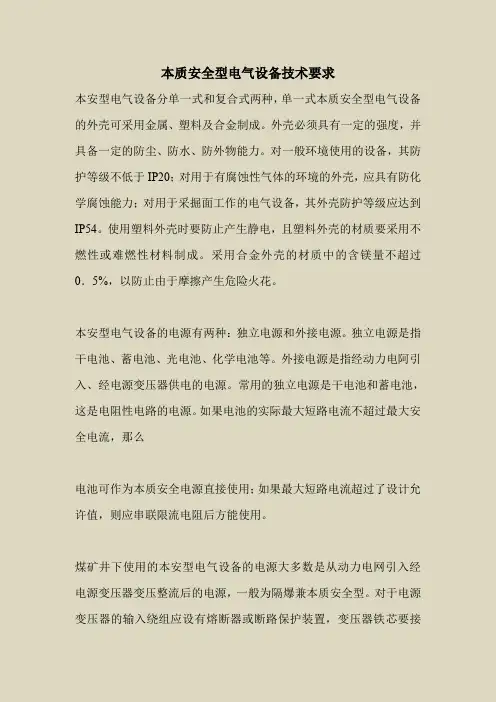

本质安全型电气设备技术要求
本安型电气设备分单一式和复合式两种，单一式本质安全型电气设备的外壳可采用金属、塑料及合金制成。

外壳必须具有一定的强度，并具备一定的防尘、防水、防外物能力。

对一般环境使用的设备，其防护等级不低于IP20；对用于有腐蚀性气体的环境的外壳，应具有防化学腐蚀能力；对用于采掘面工作的电气设备，其外壳防护等级应达到IP54。

使用塑料外壳时要防止产生静电，且塑料外壳的材质要采用不燃性或难燃性材料制成。

采用合金外壳的材质中的含镁量不超过0．5%，以防止由于摩擦产生危险火花。

本安型电气设备的电源有两种：独立电源和外接电源。

独立电源是指干电池、蓄电池、光电池、化学电池等。

外接电源是指经动力电阿引入、经电源变压器供电的电源。

常用的独立电源是干电池和蓄电池，这是电阻性电路的电源。

如果电池的实际最大短路电流不超过最大安全电流，那么
电池可作为本质安全电源直接使用；如果最大短路电流超过了设计允许值，则应串联限流电阻后方能使用。

煤矿井下使用的本安型电气设备的电源大多数是从动力电网引入经电源变压器变压整流后的电源，一般为隔爆兼本质安全型。

对于电源变压器的输入绕组应设有熔断器或断路保护装置，变压器铁芯要接。

安全电压防护的类型及安全条件安全电压是指使通过人体的电流不超过允许范围的电压（又称安全特低电压），其保护原理是：通过对系统中可能作用于人体的电压进行限制，从而使触电时流过人体的电流受到抑制，将触电危险性控制在没有危险的范围内。

一、特低电压的区段、限值和安全电压额定值1.特低电压区段所谓特低电压区段，是指如下范围：交流(工频)：无论是相对地或相对相之间均不大于50V(有效值)；直流(无纹波)：无论是极对地或极对极之间均不大于120V。

2.特低电压限值限值是指任何运行条件下，任何两导体间不可能出现的最高电压值。

我国的安全电压限值规定为：工频有效值的限值为50V、直流电压的限值为120V。

我国标准还推荐：当接触面积大于1㎝2、接触时间超过1s时，干燥环境中工频电压有效值的限值33V、直流电压限值为70V；潮温环境中工频电压有效值的限值为16V、直流电压限值为35V。

3.安全电压额定值我国将安全电压额定值(工频有效值)的等级规定为：42V、36V、24V、12V和6V。

具体选用时，应根据使用环境、人员和使用方式等因素确定：（1）特别危险环境中使用的手持电动工具应采用42V安全电压。

（2）有电击危险环境中使用的手持照明灯和局部照明灯应采用36V或24V安全电压。

（3）金属容器内、特别潮湿处等特别危险环境中使用的手持照明灯应采用12V安全电压。

（4）水下作业等场所应采用6V安全电压。

当电气设备采用24V以上安全电压时，必须采取防护直接接触电击的措施。

二、特低电压防护的类型及安全条件1.类型特低电压电击防护的类型分为特低电压(ExtraLowVoltage,缩写ELV)和功能特低电压(FunctionalExtraLowVoltage,缩写FELV)。

其中，ELV防护又包括了安全特低电压(SafetyExtraLowVoltage,缩写SELV)和保护特低电压(ProtectiveExtraLowVoltage,缩写PELV)两种类型的防护。

第1篇一、引言安全电压是指在特定条件下，人体接触时不会造成伤害的电压。

随着社会经济的发展和科技的进步，人们对用电安全的要求越来越高。

我国政府高度重视用电安全问题，为此制定了一系列安全电压规定，旨在保障人民群众的生命财产安全。

本文将详细介绍我国安全电压的相关规定。

二、安全电压的定义根据《安全电压》（GB3805—83）规定，安全电压是指加在人体上在一定时间内不致造成伤害的电压。

通常情况下，人体电阻在干燥环境中约为1000Ω，在潮湿环境中约为1000Ω。

当人体接触电压超过安全电压时，电流通过人体，可能会对人体造成伤害，甚至危及生命。

三、我国安全电压的规定1. 安全电压等级我国规定的安全电压等级包括以下五个等级：（1）42V：适用于干燥、通风、照明等场所。

（2）36V：适用于潮湿、通风、照明等场所。

（3）24V：适用于潮湿、通风、照明等场所。

（4）12V：适用于潮湿、通风、照明等场所。

（5）6V：适用于潮湿、通风、照明等场所。

2. 安全电压的应用（1）工频电压：我国规定的工频电压安全值如下：- 交流电压：42V、36V、24V、12V、6V。

- 直流电压：24V、12V、6V。

（2）高压电：根据《电业安全工作规程》规定，电压高于1000V的为高压电。

高压电对人体危害极大，应采取严格的安全措施。

（3）低压电：电压低于1000V的为低压电。

低压电在家庭、工厂、公共场所等广泛应用，但使用时仍需注意安全。

3. 安全电压的使用要求（1）供电电源：安全电压的供电应采用独立电源，供电电源的输入电路与输出电路之间必须实行电路上的隔离。

（2）电路设计：工作在安全电压下的电路必须与其他电气系统和任何无关的可导电部分实行电气上的隔离。

（3）操作人员：操作人员应具备相应的电气知识和技能，严格遵守操作规程。

四、安全电压的检测与维护1. 检测（1）定期检测：对安全电压设备进行定期检测，确保其符合安全要求。

（2）异常情况检测：发现异常情况时，立即停止使用，并采取相应措施。

第1篇第一章总则第一条为保障电气作业人员的人身安全，预防电气事故的发生，根据《中华人民共和国安全生产法》、《中华人民共和国电力法》及相关法律法规，结合我国实际情况，制定本规定。

第二条本规定适用于从事电气作业的单位和个人，包括但不限于电力系统、工业企业、建筑工地、交通运输等领域。

第三条安全电压作业应遵循“安全第一、预防为主、综合治理”的原则，确保电气作业安全、可靠。

第四条各级人民政府、有关部门和单位应加强对安全电压作业的监督管理，提高电气作业人员的安全意识和操作技能。

第二章安全电压标准第五条安全电压是指在一定条件下，不会对人体造成伤害的电压。

根据人体对电压的反应，将安全电压分为以下几类：（一）特低电压：不高于36伏特（V）；（二）低电压：不高于50伏特（V）；（三）中电压：不高于1000伏特（V）；（四）高电压：不高于10000伏特（V）。

第六条特低电压适用于以下场所和设备：（一）直接接触人体的电气设备；（二）安装在潮湿、易燃、易爆等特殊环境的电气设备；（三）用于急救、监护、训练等特殊目的的电气设备。

第七条低电压适用于以下场所和设备：（一）安装在一般环境中的电气设备；（二）安装在易燃、易爆等特殊环境中的电气设备，但采取必要的安全措施后；（三）用于一般目的的电气设备。

第八条中电压、高电压适用于以下场所和设备：（一）电力系统中的输电、变电、配电设备；（二）工业生产中的高压设备；（三）其他需要中高压电压的设备。

第三章安全电压作业管理第九条电气作业单位应建立健全安全电压作业管理制度，明确安全电压作业的责任人、操作规程、安全措施等。

第十条电气作业人员应具备以下条件：（一）具有完全民事行为能力；（二）了解电气安全知识，掌握安全操作技能；（三）持有相应的电工证或操作证。

第十一条电气作业单位应定期对电气设备进行检查、试验，确保设备符合安全电压标准。

第十二条电气作业前，作业人员应进行安全教育和技能培训，了解作业环境、设备情况、操作规程等。
