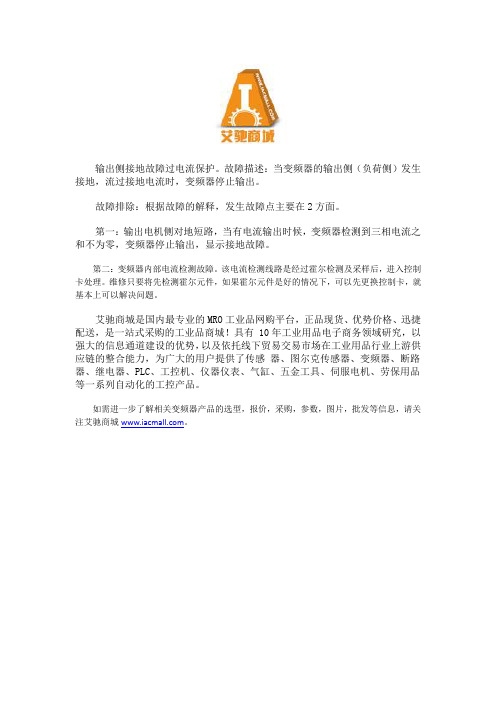

变频器接地故障分析

输出侧接地故障过电流保护。

故障描述：当变频器的输出侧（负荷侧）发生接地，流过接地电流时，变频器停止输出。

故障排除：根据故障的解释，发生故障点主要在2方面。

第一：输出电机侧对地短路，当有电流输出时候，变频器检测到三相电流之和不为零，变频器停止输出，显示接地故障。

第二：变频器内部电流检测故障。

该电流检测线路是经过霍尔检测及采样后，进入控制卡处理。

维修只要将先检测霍尔元件，如果霍尔元件是好的情况下，可以先更换控制卡，就基本上可以解决问题。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关变频器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

变频器常见故障及分析变频器是一种能够控制电动机转速和扭矩的电力调节设备，它通过改变电源的频率和电压来控制电机的转速和扭矩。

在工业生产中，变频器被广泛应用于各种设备和机械中，如风机、水泵、输送机等。

由于工作环境的特殊性和设备长时间运行的原因，变频器在使用过程中偶尔会出现故障，如果不能及时发现和处理，可能会对生产造成影响。

了解变频器的常见故障及分析方法对于工程师和操作人员来说非常重要。

一、变频器常见故障一：过载故障变频器在工作过程中，如果超出了其额定工作电流范围，就会发生过载故障。

这可能是由于设备负载过大、传动装置出现故障或变频器本身故障引起的。

分析方法：1. 检查设备负载是否过大，确认设备运行参数是否符合变频器额定参数，如果不符，需要调整设备运行参数；2. 检查传动装置是否正常，如皮带是否过紧、轴承是否有损坏等；3. 检查变频器自身散热系统是否正常，是否有风扇堵塞或变频器表面灰尘积累等。

分析方法：1. 检查供电系统是否正常，如变压器是否有故障、电网电压是否稳定等；2. 检查变频器输入端是否接地良好，是否存在绝缘故障，导致电压过高；3. 检查变频器内部是否存在故障，如电压传感器是否损坏、电路板是否烧坏等。

变频器在工作过程中，如果出现瞬时过载，可能会引起变频器报警，停机保护。

分析方法：1. 检查设备启动时的负载情况，如启动过程中负载突然增加，可能导致变频器过载；2. 检查设备启动参数设置是否合理，是否需要对加速时间、动作时间等参数进行调整；3. 检查变频器的响应速度，是否能够适应负载瞬变的要求。

变频器在工作过程中，如果输入电网电压存在严重的不平衡，会导致变频器报警。

总结：通过对变频器常见故障的分析，我们可以发现，变频器故障的原因可能来自于设备本身、供电系统、环境条件等方面。

对于变频器的故障分析，需要综合考虑各个方面的因素，及时发现问题并解决，以确保设备的正常运行。

定期对变频器进行检查和维护，也是预防故障发生的重要措施。

西门子S120变频器堵转和接地故障分析摘要：由于生产线的生产任务量大，使得该公司使用的西门子SinamicsS120变频器会经常出现故障，初步检测结果定为接地堵转故障。

然后本篇文章立足于多角度、全方位的分析故障产生的具体的原因，在电动机和逆变器间环流等环节解析接地问题，在动机负载和速度反馈环节解析堵转问题，最后将问题解决并提出了一些需要维护的注意事项。

本文对S120变频器控制电机产生的堵转、接地故障进行处理及分析，希望对大家在处理类似问题时能有一定的借鉴意义。

关键词：西门子；S120变频器堵转；接地故障分析1导言某轧线控制系统全套采用西门子公司产品，其冷床区域和编组区域的横移链电机、旋转托盘小车电机共14台，由西门子SinamicsS120控制。

下面以冷床横移链条电机为例进行说明。

横移链条电动机整流部分采用SLM电源模块并联整流器，由1个CU310-2 DP控制单元实现整流控制及逻辑联锁;逆变部分采用直流母线结构，驱动横移链条电动机运转。

该系统自2014年6月投用以来，运行情况良好，未发生过故障。

但2016年3月大修复产后，变频器出现堵转和接地故障而无法运行。

2故障处理横移链条电机在正常带负载运行的条件下，变频器经常会出现一些故障，功率单元过电流、接地故障、堵转故障。

例如故障编号F07900代表驱动电机堵转，故障编号F30021代表功率单元出现接地问题。

此时系统便无法正常工作了，我们必须先解决掉这些故障才能处理其他问题。

2.1接地故障处理接地故障，从信息上分析，是电流变化率太大计算出来的故障信息。

造成变频器接地问题可能是由很多因素造成的，但主要包括电动机和它的动力电缆绝缘问题、电流流经的电路问题以及电流采样模块等几方面。

所以在下面的文章中我们将从这几方面进行主要的探讨。

首先，怀疑是电机和电缆有问题，但多次对电动机以及电缆进行问题的检测，都没有发现问题，不存在短路或对地绝缘低的情况，所以首先排除了由这种因素造成的接地故障。

变频器的控制电路及几种常见故障分析变频器的控制电路及几种常见故障分析1、引言随着变频器在工业生产中日益广泛的应用，了解变频器的结构，主要器件的电气特性和一些常用参数的作用及其常见故障对于实际工作越来越重要。

2、变频器控制电路给异步电动机供电（电压、频率可调）的主电路提供控制信号的网络，称为控制回路，控制电路由频率，电压的运算电路，主电路的电压，电流检测电路，电动机的速度检测电路，将运算电路的控制信号进行放大的驱动电路，以及逆变器和电动机的保护电路等组成。

无速度检测电路为开环控；在控制电路增加了速度检测电路，即增加速度指令，可以对异步电动机的速度进行更精确的闭环控制。

（1）运算电路将外部的速度，转矩等指令同检测电路的电流，电压信号进行比较运算，决定逆变器的输出电压、频率。

（2）电压、电流检测电路为与主回路电位隔离检测电压，电流等。

（3）驱动电路为驱动主电路器件的电路，它与控制电路隔离，控制主电路器件的导通与关断。

（4）I/O电路使变频更好地人机交互，其具有多信号（比如运行多段速度运行等）的输入，还有各种内部参数（比如电流，频率，保护动作驱动等）的输入。

（5）速度检测电路将装在异步电动机轴上的速度检测器（TG、PLG等）的信号设为速度信号，送入运算回路，根据指令和运算可使电动机按指令速度运转。

（6）保护电路检测主电路的电压、电流等。

当发生过载或过电压等异常时，为了防止逆变器和异步电动机损坏，使逆变器停止工作或抑制电压，电流值。

逆变器控制电路中的保护电路，可分为逆变器保护和异步电动机保护两种，保护功能如下：（1）逆变器保护①瞬时过电流保护，用于逆变电流负载侧短路等，流过逆变电器回件的电流达到异常值（超过容许值）时，瞬时停止逆变器运转，切断电流，变流器的输出电流达到异常值，也得同样停止逆变器运转。

②过载保护，逆变器输出电流超过额定值，且持续流通超过规定时间，为防止逆变器器件、电线等损坏，要停止运转，恰当的保护需要反时限特性，采用热继电器或电子热保护，过载是由于负载的GD2（惯性）过大或因负载过大使电动机堵转而产生。

SIEMENS S120变频器的堵转、接地故障分析周恩会方华（江苏沙钢集团有限公司钢板总厂江苏张家港 215625）简要：Sinamics S120 是西门子公司推出的全新的集V/F、矢量控制及伺服控制于一体的驱动控制系统，它不仅能控制普通的三相异步电动机，还能控制同步电机、扭矩电机及直线电机。

其强大的定位功能将实现进给轴的绝对、相对定位。

本文对S120控制同步电机产生的堵转、接地复杂故障进行处理及分析，希望对大家处理类似故障时有借鉴意义。

关键词：S120变频器堵转故障磁极定位接地故障换相环流1系统介绍沙钢宽厚板二车间全套采用SIEMNES公司产品，其轧机区域操作侧，传动侧立轧电机、压下电机、立轧侧压电机6台电机分别由两套siemens Sinamics S120控制。

操作侧三台电机整流部分采用SLM两并联整流器，由一台CU320控制器实现整流控制及逻辑连锁，逆变部分采用共用直流母线结构，分别驱动立轧机，轧机压下，立轧操作侧3台电机，其中立轧电机分别由两台Simotion D435控制器一拖二控制，由于立轧电机为交流同步电机，励磁部分由380v 交流电源经380v/220v变压器变压后，由一台西门子6RA70直流传动提供励磁电流，如图1。

立轧主电机参数为：额定功率p=1200kw，额定电压u=600v，额定电流i=1197a，额定频率f=10hz，额定转速n=200r/min图12故障现象2011年9月份，最初立轧机操作侧电机变频器报堵转故障，检查编码器等无问题，更换绝对值编码器接口模块smc30后，故障消失运行一个星期后故障又出现。

更换控制器D443后，一合闸便出现接地故障，报警信息为：a5052、f30021。

3故障处理3.1 接地故障处理3.1.1 绝缘测量首先，怀疑是电机和电缆有问题，从变频器端脱开电机电缆，然后在scout软件cotral panel合闸，变频器可以合闸，不报接地故障。

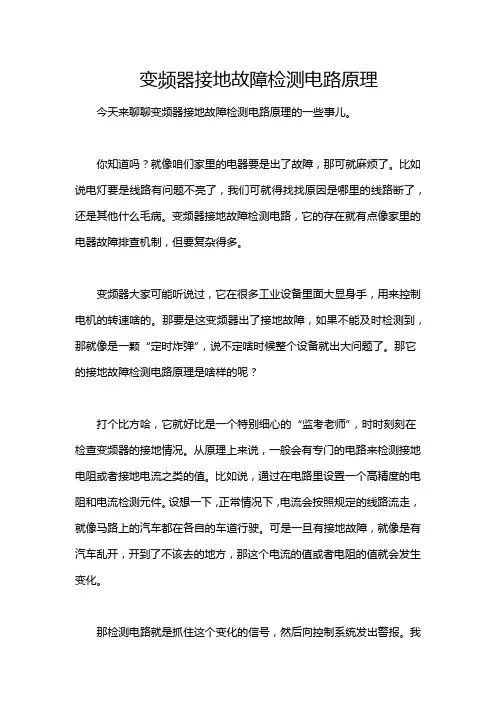

变频器接地故障检测电路原理今天来聊聊变频器接地故障检测电路原理的一些事儿。

你知道吗？就像咱们家里的电器要是出了故障，那可就麻烦了。

比如说电灯要是线路有问题不亮了，我们可就得找找原因是哪里的线路断了，还是其他什么毛病。

变频器接地故障检测电路，它的存在就有点像家里的电器故障排查机制，但要复杂得多。

变频器大家可能听说过，它在很多工业设备里面大显身手，用来控制电机的转速啥的。

那要是这变频器出了接地故障，如果不能及时检测到，那就像是一颗“定时炸弹”，说不定啥时候整个设备就出大问题了。

那它的接地故障检测电路原理是啥样的呢？打个比方哈，它就好比是一个特别细心的“监考老师”，时时刻刻在检查变频器的接地情况。

从原理上来说，一般会有专门的电路来检测接地电阻或者接地电流之类的值。

比如说，通过在电路里设置一个高精度的电阻和电流检测元件。

设想一下，正常情况下，电流会按照规定的线路流走，就像马路上的汽车都在各自的车道行驶。

可是一旦有接地故障，就像是有汽车乱开，开到了不该去的地方，那这个电流的值或者电阻的值就会发生变化。

那检测电路就是抓住这个变化的信号，然后向控制系统发出警报。

我记得我最初学习这个的时候，就特别疑惑这个电路是怎么能这么精确地检测到这些变化的呢？后来才知道这里面涉及到很多电学知识，比如说欧姆定律等相关理论。

有意思的是，实际应用中的例子可不少。

在大型的工厂里，那些成天嗡嗡转的电机设备要是依靠变频器控制，一旦变频器出现接地故障，可能就会导致电机异常，甚至是停止运转，造成巨大的经济损失。

所以这个接地故障检测电路就起到了至关重要的作用。

说到这里，你可能会问，那这个检测电路有没有什么缺点之类的呢？老实说，我觉得任何电路在一些极端情况下可能都会有不完美的地方。

比如说在一些电磁干扰特别强的环境下，可能偶尔会有检测不准确的情况，不过这个时候就可以结合其他的辅助检测手段。

这就像我们眼睛有时候会看错东西，那我们可以再用手摸一摸确认下。

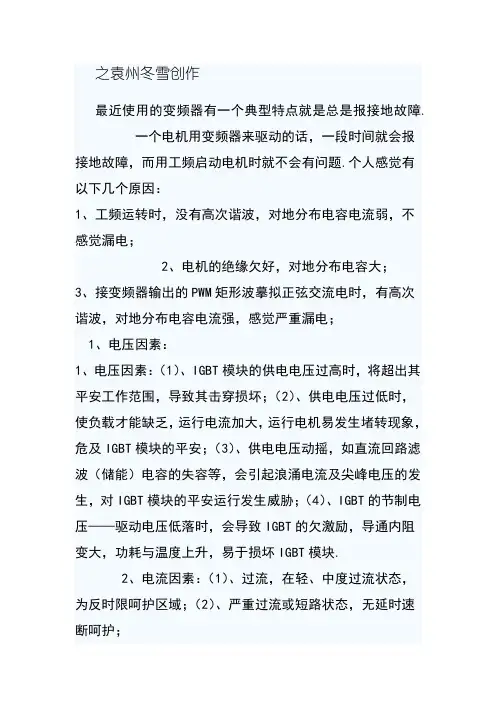

之袁州冬雪创作
最近使用的变频器有一个典型特点就是总是报接地故障.
一个电机用变频器来驱动的话，一段时间就会报
接地故障，而用工频启动电机时就不会有问题.个人感觉有
以下几个原因：
1、工频运转时，没有高次谐波，对地分布电容电流弱，不
感觉漏电；
2、电机的绝缘欠好，对地分布电容大；
3、接变频器输出的PWM矩形波摹拟正弦交流电时，有高次
谐波，对地分布电容电流强，感觉严重漏电；
1、电压因素：
1、电压因素：（1）、IGBT模块的供电电压过高时，将超出其平安工作范围，导致其击穿损坏；（2）、供电电压过低时，
使负载才能缺乏，运行电流加大，运行电机易发生堵转现象，危及IGBT模块的平安；（3）、供电电压动摇，如直流回路滤波（储能）电容的失容等，会引起浪涌电流及尖峰电压的发生，对IGBT模块的平安运行发生威胁；（4）、IGBT的节制电压——驱动电压低落时，会导致IGBT的欠激励，导通内阻
变大，功耗与温度上升，易于损坏IGBT模块.
2、电流因素：（1）、过流，在轻、中度过流状态，
为反时限呵护区域；（2）、严重过流或短路状态，无延时速
断呵护；
3、温度因素：（1）、轻度温升，采到强制风冷等手段；（2）、温度上升到一定幅值时，停机呵护；
4、其它因素：（1）、驱动电路的异常，如负截止负压节制回路的中断等，会使IGBT受误触通而损坏；（2）、节制电路、检测电路自己异常，如检测电路的基准电压飘移，导致呵护动作起控点变更，起不到应有的呵护作用.。

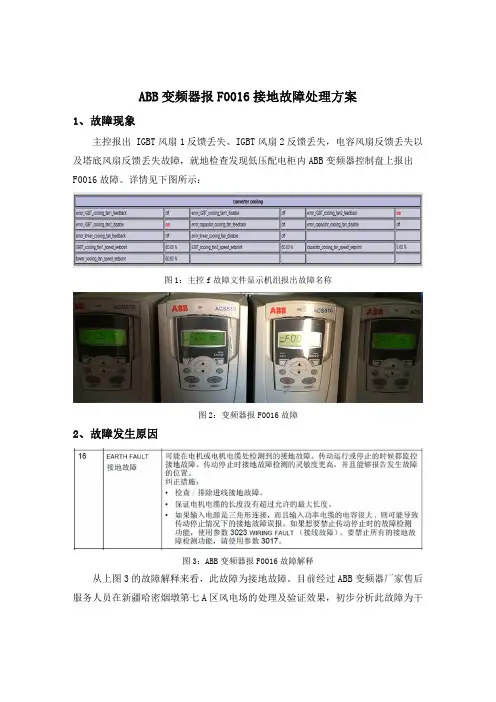

1、及塔F002、服务故障现象主控报出 塔底风扇反馈16故障。

详故障发生从上图3的务人员在新疆ABB 变频象IGBT 风扇馈丢失故障详情见下图图1生原因的故障解释疆哈密烟墩频器报F 1反馈丢失障，就地检查所示：1：主控f 故图2：图3：ABB 变释来看，此故墩第七A区风F0016接失、IGBT 风查发现低压障文件显示机变频器报F0变频器报F00故障为接地风电场的处地故障处风扇2反馈丢压配电柜内A 机组报出故障0016故障016故障解释地故障。

目前处理及验证效处理方案丢失，电容ABB 变频器障名称释前经过ABB效果，初步案容风扇反馈丢器控制盘上报变频器厂家步分析此故障丢失以报出家售后障为干扰所作。

3、说明频器请谨第一出线第二EM3的详EM 所致，给出的变频器报明：该项所述器报出F001谨慎使用。

一步：常规检首先需检查线端是否有接二步：拆除给变频器断3 螺栓下面有详细位置见下M1螺栓位置的处理方案报F0016故述方案适用16接地故障检查查电机电缆接地现象。

EM1及EM 断电5分钟有白色EM下图所示：置案见第3项所故障处理方用于ACS510障，其他型号缆，变频器电M3螺栓钟后，验电，1及EM3标图4：ABB 所述，以下方案型号的ABB 号的变频器电缆，电机，无电后，标记。

所需变频器内E 下方案经过验B 变频器，器和单个机组机绝缘良好，将EM1及拆除的EM EM1螺栓位置验证效果明适用于批量组报出此故电机三相EM3 螺栓拆1和EM3螺置显，可以批量性机组AB 故障没有进行相平衡。

变频拆除。

E M1螺栓在变频批量操BB 变行验证，频器进1及频器里第三作，参数后面参数参数参数参数参数以上第四变频首次三步：修改参变频器内进入变频器数1：2101=面的启动不会数2：2202=数3：2203=数4：2204=数5： 3017=数5：3023=上所修改的参四步：本地启以上参数修频器重启之后次启动后，变参数EM1和EM 器LOC 模式=3（修改后会再报出此=30S （延长=30S （延长=6S （该参数=0（传动不=0 （传动不参数详细解启动风扇修改完成后后在LOC 模变频器会报图5：ABB M3螺栓拆除式（本地控制后，首次启动此故障）长变频器启动长变频器停车数设定值为不检测接地故不对所检测的解释见后面附后，需要对变模式下，通过报出A2025报变频器内E 除后重新安装制模式），动，会报A2动加速时间车减速时间加速时间2故障）的接地故障附录。

变频器控制电机存在漏电问题的解决方案变频器是近年来在工业领域中越来越广泛使用的一种电力调节设备。

它通过调整电流，改变电机的转速从而达到节能降耗的效果。

然而，由于设计不合理，使用不当等原因，变频器控制电机存在漏电问题，带来了诸多安全隐患。

本文将介绍变频器控制电机存在漏电问题的原因，并提出解决方案。

漏电的原因1.接地故障变频器控制电机使用时，常常会出现接地故障，使得带电体接触机壳，发生漏流现象。

同时，也会对人和设备产生安全隐患。

2.绝缘损坏变频器控制电机长时间使用后，可能会因温度升高或者其他原因导致绝缘损坏，从而引发漏电事故。

3.地线接触不良如果地线接触不良，或者地线不够厚，也会产生漏电现象。

解决方案1.使用带有绝缘故障保护功能的变频器绝缘保护是防止电气设备因绝缘损坏而发生故障和事故的关键性措施之一。

使用带有绝缘故障保护功能的变频器，可以有效地避免绝缘损坏引起的漏电问题。

2.增强对变频器及电机绝缘检测的频率对于变频器及电机的绝缘检测要加强，互惠控制系统可以监测电机的绝缘电阻，当绝缘随着时间变差的时候，设备就会发出警报，并停机，以防止漏电故障发生。

3.针对不同类型漏电问题，采取相应的措施不同类型的漏电问题，需要采取不同的解决方案。

例如，对于接地故障，可以采用断路器、地漏、保护接地等措施；对于绝缘损坏，可以通过使用绝缘纸、采用带绝缘保护的电缆等方式；对于地线接触不良，可以将地线直接接在设备外壳上，引流漏电。

小结变频器控制电机存在漏电问题，与其造成的安全隐患需引起我们的重视。

简单来说，解决漏电问题的关键在于对原因的正确识别。

要采取相应的措施，必须先明确漏电问题的具体类型，然后才能进行有效的针对性措施。

通过使用带有绝缘故障保护功能的变频器，及时进行绝缘检测和加强设备接地，可以有效地预防漏电事故的发生，保障设备的安全运行。
