各种流道8040卷式膜的膜面积8040卷式膜是一种常见的逆渗透膜,在水处理领域得到广泛应用。
这种膜的膜面积是使用者非常关注的一个特性。
本文将介绍各种流道8040卷式膜的膜面积,并对其应用场景进行简要分析。
一、8040卷式膜简介8040卷式膜是一种采用膜包覆在中空的玻璃纤维增强塑料管上的逆渗透膜。
它具有高效的脱盐性能,广泛应用于海水淡化、工业用水处理等领域。
8040指的是其膜元素直径为8英寸,长度为40英寸。
二、不同流道结构的8040卷式膜1. 被动流道结构被动流道结构适用于规模较小的水处理系统,其膜面积通常为365平方英尺。
这种结构的膜元素较短,适用于对水质要求不高的情况。
2. 脚踏式流道结构脚踏式流道结构中,膜面积较大,一般为400平方英尺。
这种结构适用于对水质要求较高、处理规模较大的情况,如工业用水处理。
3. 脚踏式带换向器流道结构脚踏式带换向器流道结构中,膜面积在400-440平方英尺之间。
这种结构对水质要求较高的情况下,能够提供更大的膜面积,提高水的处理效率。
4. 脚踏式带集流器流道结构脚踏式带集流器流道结构中,膜面积较大,通常为440平方英尺。
这种结构适用于处理规模较大,对水质要求较高的情况,如海水淡化等。
三、8040卷式膜的应用场景1. 市政供水8040卷式膜广泛应用于市政供水领域,通过逆渗透脱盐和过滤作用,可以有效去除水中的杂质和盐分,提供清洁、安全的饮用水。
2. 工业用水处理工业用水通常对水质要求较高,8040卷式膜的高效脱盐性能可以满足这一需求。
它可以应用于电子行业、制药行业等工业用水处理场景。
3. 海水淡化8040卷式膜在海水淡化领域有着重要的应用。
通过逆渗透,它可以将高盐度海水转化为可利用的淡水资源,解决海水资源短缺的问题。
4. 食品饮料行业食品饮料行业对水质要求较高,8040卷式膜能够去除水中的有害物质和微生物,提供符合卫生标准的水源,保证产品质量和消费者的健康。
总结:本文介绍了各种流道8040卷式膜的膜面积以及其应用场景。

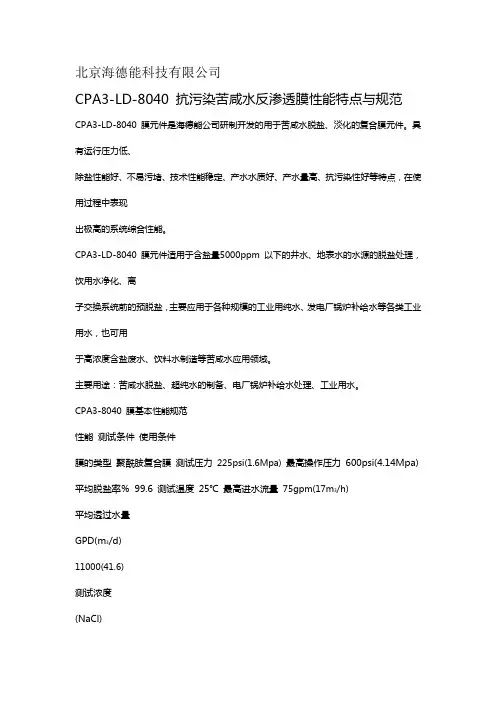

北京海德能科技有限公司CPA3-LD-8040 抗污染苦咸水反渗透膜性能特点与规范CPA3-LD-8040 膜元件是海德能公司研制开发的用于苦咸水脱盐、淡化的复合膜元件。
具有运行压力低、除盐性能好、不易污堵、技术性能稳定、产水水质好、产水量高、抗污染性好等特点,在使用过程中表现出极高的系统综合性能。
CPA3-LD-8040 膜元件适用于含盐量5000ppm 以下的井水、地表水的水源的脱盐处理,饮用水净化、离子交换系统前的预脱盐,主要应用于各种规模的工业用纯水、发电厂锅炉补给水等各类工业用水,也可用于高浓度含盐废水、饮料水制造等苦咸水应用领域。
主要用途:苦咸水脱盐、超纯水的制备、电厂锅炉补给水处理、工业用水。
CPA3-8040 膜基本性能规范性能测试条件使用条件膜的类型聚酰胺复合膜测试压力225psi(1.6Mpa) 最高操作压力 600psi(4.14Mpa) 平均脱盐率% 99.6 测试温度 25℃最高进水流量75gpm(17m3/h)平均透过水量GPD(m3/d)11000(41.6)测试浓度(NaCl)2000ppm 进水温度 5~45℃有效膜面积ft2(m2)400(40.9) 测试pH 值 6.5~7 最大进水SDI 5单支膜元件回收率15% 测试时间 30 分钟后进水自由氯浓度 0.1ppm清洗pH 范围2~10单支膜元件允许最大压力降15psi(0.1Mpa)★注意事项:●表中所列的产水量为平均值,单根膜元件产水量误差在±15%之内。
●测试条件并非最佳使用条件,具体请向我公司技术人员咨询。
●膜元件配公称内径8 寸的压力容器。
●在RO 系统开始启动之前,应该完成系统预处理调试、膜元件填装、仪表校准及其他系统检测等工作。
●膜元件进水应逐渐升压,升压到正常运行状态的时间应不少于60 秒。
●初装新膜应低压冲洗两小时以上,RO 纯水排放掉。
●注意避免在产品水侧产生背压。
●所有的膜元件出厂前都经过严格测试,并采用海德能公司专用保护液进行储藏处理,真空包装,外包装为硬纸箱。

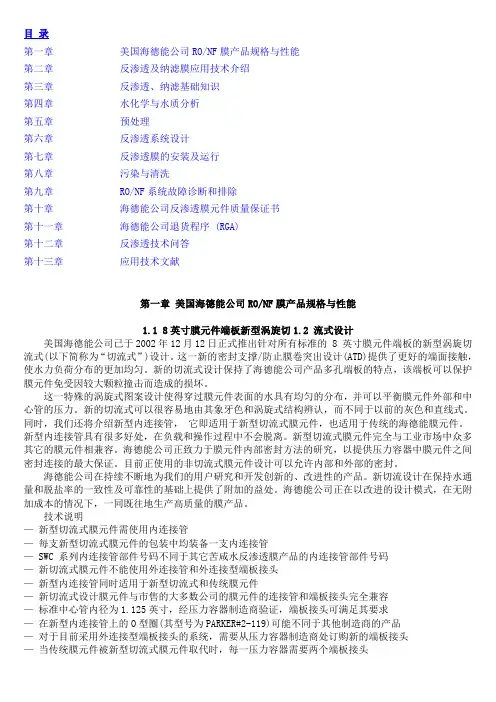

目录第一章美国海德能公司RO/NF膜产品规格与性能第二章反渗透及纳滤膜应用技术介绍第三章反渗透、纳滤基础知识第四章水化学与水质分析第五章预处理第六章反渗透系统设计第七章反渗透膜的安装及运行第八章污染与清洗第九章RO/NF系统故障诊断和排除第十章海德能公司反渗透膜元件质量保证书第十一章海德能公司退货程序 (RGA)第十二章反渗透技术问答第十三章应用技术文献第一章美国海德能公司RO/NF膜产品规格与性能1.1 8英寸膜元件端板新型涡旋切1.2 流式设计美国海德能公司已于2002年12月12日正式推出针对所有标准的 8 英寸膜元件端板的新型涡旋切流式(以下简称为“切流式”)设计。
这一新的密封支撑/防止膜卷突出设计(ATD)提供了更好的端面接触,使水力负荷分布的更加均匀。
新的切流式设计保持了海德能公司产品多孔端板的特点,该端板可以保护膜元件免受因较大颗粒撞击而造成的损坏。
这一特殊的涡旋式图案设计使得穿过膜元件表面的水具有均匀的分布,并可以平衡膜元件外部和中心管的压力。
新的切流式可以很容易地由其象牙色和涡旋式结构辨认,而不同于以前的灰色和直线式。
同时,我们还将介绍新型内连接管,它即适用于新型切流式膜元件,也适用于传统的海德能膜元件。
新型内连接管具有很多好处,在负载和操作过程中不会脱离。
新型切流式膜元件完全与工业市场中众多其它的膜元件相兼容。
海德能公司正致力于膜元件内部密封方法的研究,以提供压力容器中膜元件之间密封连接的最大保证。
目前正使用的非切流式膜元件设计可以允许内部和外部的密封。
海德能公司在持续不断地为我们的用户研究和开发创新的、改进性的产品。
新切流设计在保持水通量和脱盐率的一致性及可靠性的基础上提供了附加的益处。
海德能公司正在以改进的设计模式,在无附加成本的情况下,一同既往地生产高质量的膜产品。
技术说明—新型切流式膜元件需使用内连接管—每支新型切流式膜元件的包装中均装备一支内连接管— SWC 系列内连接管部件号码不同于其它苦咸水反渗透膜产品的内连接管部件号码—新切流式膜元件不能使用外连接管和外连接型端板接头—新型内连接管同时适用于新型切流式和传统膜元件—新切流式设计膜元件与市售的大多数公司的膜元件的连接管和端板接头完全兼容—标准中心管内径为1.125英寸,经压力容器制造商验证,端板接头可满足其要求—在新型内连接管上的O型圈(其型号为PARKER#2-119)可能不同于其他制造商的产品—对于目前采用外连接型端板接头的系统,需要从压力容器制造商处订购新的端板接头—当传统膜元件被新型切流式膜元件取代时,每一压力容器需要两个端板接头—苦咸水膜元件连接管是一头逐渐变细的,以便需要探查时很容易地接入。
反渗透膜污染的清洗方法反渗透膜污染的清洗方法清洗反渗透膜时建议采用膜专用的清洗液。
确定清洗液前对污染物进行化学分析是十分重要的,对分析结果的详细分析比较,可保证选择最佳的清洗剂及清洗方法,应记录每次清洗时清洗方法及获得的清洗效果,为在特定给水条件下,找出最佳的清洗方法提供依据。
对于无机污染物建议使用柠檬酸清洗液;对于硫酸钙及有机物建议使用三聚磷酸钠、EDTA四钠盐清洗液;对于严重有机物污染建议使用三聚磷酸钠、十二烷基苯磺酸钠清洗液。
所有清洗液可以在最高温度为华氏104度(摄氏40℃)下清洗60分钟,所需用品量以每100加仑(379升)中加入量计,配制清洗液时按比例加入药品及清洗用水,应采用不含游离氯的反渗透产品来配制溶液并混合均匀。
陶氏膜与海德能膜的区别一.产品命名不同海德能有以下型号:1、超低压大通量海德能反渗透膜ESPA系列2、低压高脱盐海德能反渗透膜CPA系列3、海水淡化用海德能反渗透膜SWC系列4、低污染高脱盐海德能反渗透膜LFC系列5、食品级浓缩分离用海德能反渗透膜QUALSEP DairyRO系列6、卫生级反渗透膜SanRO系列/卫生级热消毒型反渗透膜SanRO-HS系列7、超低压大通量纳滤膜ESNA系列8、高耐氧化性脱色用纳滤膜HYDRACoRe系列9、亲水性聚醚砜中空纤维超滤膜HYDRAcap系列10、除浊用可反冲洗卷式超滤膜RS系列陶氏有以下型号:1、陶氏BW30HRLE超低压高脱盐率商用反渗透元件 BW30HRLE2、陶氏TW胶带缠绕标准自来水反渗透元件 TW30-4014 BW30-4021 BW30-40403、陶氏BW玻璃钢缠绕标准苦咸水反渗透元件4、陶氏抗污染型反渗透元件 BW30-365-FR BW30-400-FR BW30-400/34i-FR5、食品和奶制品浓缩反渗透膜元件 RO-3840/30-FF RO-39二.海德能反渗透与陶氏反渗透膜的端面不同。
三.海德能反渗透与陶氏反渗透膜的卷膜工艺不同。
日本东丽集团TORAY反渗透膜产品简明手册代理商:北京同舟致远环境科技有限公司东丽集团(TORAY)简介�成立于1926年,总部位于日本东京;�以有机合成化工、高分子化学以及生物化学为核心技术的世界领先的综合性高科技企业;�在19个国家和地区设有200家企业,拥有雇员35000名,年度净销售总额90亿美元(2002年);�主要业务范围包括:纤维和纺织品塑料和薄膜化工产品情报通讯相关产品复合材料医药·医疗·保健环境与土木工程时装·商贸软件·信息东丽集团(TORAY)的定位�东丽集团把信息通讯,医药医疗保健,环境、安全、高质量生活用品这三个成长领域定位于[战略性扩大事业],水处理作为环境领域的核心,东丽集团正以世界一流水平的[膜技术]为基本,积极推动膜产品事业和水处理系统工程事业的发展。
�东丽集团是世界著名的水处理膜生产厂家,拥有30多年的从事液体分离膜的基础研究和产品开发的业绩,在日本、美国拥有两个生产基地,在世界各地设有销售机构,特别是在制造和销售反渗透膜元件方面处于领先地位,赢得全世界客户的高度评价。
�在东丽公司内部,作为水处理事业发展的技术中坚力量,公司还拥有地球环境研究所,水处理技术开发中心等研发机构,还与关联公司如东丽研究中心(株),东丽技术株式会社,东丽水处理维护株式会社等开展通力合作。
东丽(TORAY)水处理和膜技术�东丽的水处理技术开发的主要内容为:各种水处理膜,微生物处理,先进膜系统技术等的基础研究与应用开发。
�主要膜产品系列低压高脱盐型反渗透复合膜元件TM7系列超低压大通量型反渗透复合膜元件TMC系列极超低压节能型反渗透复合膜元件TMH系列低污染高脱盐率反渗透复合膜元件TML系列高脱盐海水淡化反渗透复合膜元件TM8系列超高压海水淡化反渗透复合膜元件TM8H系列超低压大通量纳滤复合膜元件TMN系列超大通量PVDF中空超滤膜组件HFM系列大通量PVDF平板型MBR膜组件MX系列在中国和全球的部分业绩统计电子行业:世界著名的索尼、英特尔、松下、东芝、富士通、NEC、夏普、三星等企业均规模选用了东丽的反渗透膜元件。

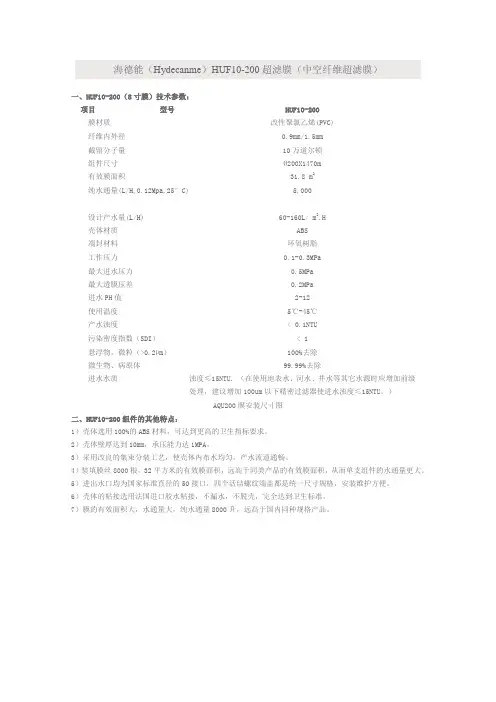

海德能(Hydecanme)HUF10-200超滤膜(中空纤维超滤膜)一、HUF10-200(8寸膜)技术参数:项目型号HUF10-200膜材质改性聚氯乙烯(PVC)纤维内外径0.9mm/1.5mm截留分子量10万道尔顿组件尺寸Ø200X1470m有效膜面积31.8 m2纯水通量(L/H,0.12Mpa,25°C) 5,000设计产水量(L/H) 60-160L/ m2.H壳体材质ABS端封材料环氧树脂工作压力0.1-0.3MPa最大进水压力0.5MPa最大透膜压差0.2MPa进水PH值2-12使用温度5℃-45℃产水浊度< 0.1NTU污染密度指数(SDI)< 1悬浮物,微粒(>0.2µm)100%去除微生物、病原体99.99%去除进水水质浊度≤15NTU. (在使用地表水、河水、井水等其它水源时应增加前级处理,建议增加100um以下精密过滤器使进水浊度≤15NTU。
)AQU200膜安装尺寸图二、HUF10-200组件的其他特点:1)壳体选用100%的ABS材料,可达到更高的卫生指标要求。
2)壳体壁厚达到10mm,承压能力达1MPA。
3)采用改良的集束分装工艺,使壳体内布水均匀,产水流道通畅。
4)装填膜丝8000根,32平方米的有效膜面积,远高于同类产品的有效膜面积,从而单支组件的水通量更大。
5)进出水口均为国家标准直径的50接口,四个活结螺纹端盖都是统一尺寸规格,安装维护方便。
6)壳体的粘接选用法国进口胶水粘接,不漏水,不脱壳,完全达到卫生标准。
7)膜的有效面积大,水通量大,纯水通量8000升,远高于国内同种规格产品。
密封圈下支架上支架活结螺纹圈活结芯垫片端盖螺纹圈小密封圈端盖大密封圈螺纹套筒体上支架下支架垫片活结芯活结螺纹圈小密封圈硅胶垫圈。

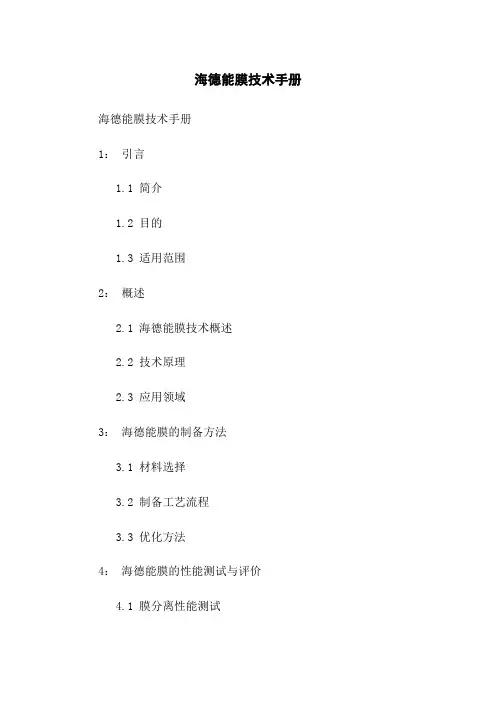

海德能膜技术手册海德能膜技术手册1:引言1.1 简介1.2 目的1.3 适用范围2:概述2.1 海德能膜技术概述2.2 技术原理2.3 应用领域3:海德能膜的制备方法3.1 材料选择3.2 制备工艺流程3.3 优化方法4:海德能膜的性能测试与评价4.1 膜分离性能测试4.2 透气性能测试4.3 机械性能测试4.4 耐化学性能测试4.5 寿命评价方法5:海德能膜的应用案例 5.1 油水分离5.2 气体分离5.3 水处理与净化5.4 质子交换膜应用5.5 生物医学领域应用6:维护与保养6.1 清洗方法6.2 储存方法6.3 故障排除附件:1:海德能膜工艺流程图2:海德能膜性能测试报告法律名词及注释:- 海德能膜:公司专有名称,指本文档中涉及的膜技术和产品。
- 膜分离性能:膜在过滤、分离或浓缩过程中的效果和性能。
- 透气性能:膜对特定气体的渗透能力。
- 机械性能:膜的物理强度和耐久性。
- 耐化学性能:膜对化学物质的抗腐蚀性能。
- 寿命评价方法:对膜进行寿命预测和评估的方法和标准。
- 油水分离:将油和水通过膜分离,实现水的净化和油的回收。
- 气体分离:利用膜技术对气体进行分离与纯化。
- 水处理与净化:利用膜技术对水进行分离、过滤和净化。
- 质子交换膜应用:质子交换膜在燃料电池等领域的应用。
- 生物医学领域应用:膜在生物医学领域中的应用,如人工肾脏、人工心脏等。
本文档涉及附件:1:海德能膜工艺流程图2:海德能膜性能测试报告。
页1-2 RROE20140310 Rev.00
简介:
说明:
参数:
产品型号 产水量
加仑(立方米/天) 脱盐率 进水隔网厚度 毫寸(毫米) 测试条件 SW-8040-400
6000(23)
99.7%
28(0.7)
800psi/32800ppm
元件尺寸:
* 1英寸=25.4毫米
奥斯博工业用RO 膜元件
高脱盐率、高产水量: 8″海水卷式膜元件
奥斯博反渗透(RO )8″膜元件是同行业中的顶尖产品。
先进的涂布生产线和高超的膜技术造就了产品的高质量和最稳定的性能。
奥斯博膜元件设计独特,脱盐率高,能维持最大程度的产水通量。
膜材料:聚酰胺复合薄膜材料 卷式膜元件
环氧基FRP 外包装
应用于高压下海水的处理
页2-2
RROE20140310 Rev.00
使用条件:
重要操作要点:
最高工作温度 ……………………………………………… 45o C(113o
F ) 最大工作压力 ...................................................... 1000psi(41bar) 最大压降(单个元件) ............................................. 15psi(1.0bar) 连续运行pH 值范围 ............................................. 3-11 清洗时pH 值范围 ................................................ 1.5-12 最大进水余氯...................................................... <0.1ppm 最大给水SDI (5)
∙ 严格遵循启动程序以防止由于过量冲击造成的膜损伤。
在系统启动和膜元件加载前,应进行仪器校准,膜的预处理和其他系统检查。
∙ 始终减少卷式元件上的任何压力冲击或错流波动。
在启动过程中,建议做渐进的从静止到运行状态的压力变化。
∙ 整个压力容器(膜壳)的最大允许压力降是50psi (3.4bar )。
∙ 在产水侧不得产生任何静态压力。
∙ 首次浸湿后始终保持膜元件湿润。
∙ 如未遵循操作限制和指南的要求,厂家将不提供保修。
∙ 在系统长期停机的情况下,建议将膜元件浸泡在保养液中以防止细菌生长。
∙ 膜元件使用首个小时的产水应排放。
∙ 请用户确保化学品和润滑油没有对膜元件造成不利影响。
汕头市奥斯博环保材料制造有限公司
公司地址: 汕头保税区N1路北端津贝特大厦二栋二楼(邮政编码:515071) 电 话:+86-754-83599299 传 真:+86-754-83599200。
