苏泊尔电压力锅拆解教学文案

苏泊尔电压力锅故障维修培训电压力锅故障维修培训浙江绍兴苏泊尔生活电器有限公司品管部 QA鲍寒统分页标题备注提纲一、新品CYSB**YC<5介绍二、新品CYSB**YC<5维修三、各型号的线路板差异四、工作原理五、产品故障及维修分页标题备注一、新品介绍CYSB40/<50/60YC<5 一、YC<5爆炸图——1一、YC<5原理图——2分页标题备注一、YC<5拆上盖的方法-3三、打开以上两颗螺钉，然后面盖用饭勺刮开，同FC3拆面盖方法一、取出旋钮上盖组件二、拧出两颗螺钉一、取出旋钮上盖组件二、拧出两颗螺钉拆开面盖时注意防止线拉断分页标题备注二、新品YC<5维修-4显示屏进气此边缘四周重新打胶此处胶是否打好引线出来要理好，一根一个格此密封圈是否装到位，装到面盖后是否有间隙其皱现象分页标题备注二、新品YC<5维修-<5 显示9><>E01、此螺钉下面叠一个垫片2、磁钢是否装配到位分页标题备注二、新品YC<5维修-6上盖和中板间隙大如果有拧动扭簧压板上螺钉，拧回去的时候注意此螺钉一定要拧紧，如果未拧紧会造成上盖变形。

如果维修后还是不行需要换内衬，对扭簧压板头部整型分页标题备注二、新品YC<5维修-7溢锅、钢球漏气分页标题备注此为NG的推杆密封圈未装到位的此为NG的推杆密封圈未装到位的此为OK的推杆密封圈装到位的1、推杆密封圈未装配到位(本身不良)2、采温柱里的热敏电阻未插到位，导热硅脂不够，热敏电阻不良。

3、钢球或者球座有破损、磕碰4、维修的时候把增压块的3个卡脚削平 <5、电磁阀推力不足(本身和电磁铁压板卡死) 削此卡脚，一定要和客户说明分页标题备注二、维修注意先扣这边注意十字顶柱的位置分页标题备注三、YD1和YD2灯板差异——1YD1灯板222002091灯板/CYSB<50YD1-DL01 22200207<5灯板/CYSB40YD1-DL01 22200<561<5灯板/CYSB40YD1-DL01/升级升级的是V3程序，4、<5、6通用;老的为V1程序<5、6通用，4单独YD2灯板222002100灯板/CYSB<50YD2-DL01222002098灯板/CYSB<50YD2-DL01 灯板/CYSB40YD2-DL01 V1程序<5、6通用，4单独分页标题备注三、YD3灯板电源板差异——2电源板222002076电源板/CYSB40YD1-DL02 所有美味系列改进前后都通用YD3灯板222001070控制板/CYSB40YD3-DL02(4、<5程序V1) 222007069控制板/CYSB<50YD3-DL01(黑色<5、6.<5，程序V3)22200<5619控制板/CYSB40YD3-DL01/升级( 4、<5和黑色4，程序V3-1)分页标题备注三、YC1灯板和控制板差异——3 YC1灯板222002080灯板/CYSB40YC1-DL01 所有YC1系列改进前后都通用22200<5617控制板/CYSB40YC1-DL02/升级222002081控制板CYSB40YC1-DL02 YC1控制板4、<5、6通用，升级的是V3程序;老的为V1程序分页标题备注三、YC3灯板——4YC3灯板22200<5618灯板/CYSB40YC3-DL01/升级222002102灯板/CYSB40YC3-DL01 4、<5、6通用，升级的是V3程序;老的为V1程序分页标题备注三、YC<5和FC3电源板差异——<5 YC<5电源板222006022电源板/CYSB<50YC<5-DL01 FC3电源板222001884电源板/CYSB<50FC3-DL02 4、<5、6通用4、<5、6通用分页标题备注三、YC<5和FC3灯板差异——6YC<5灯板22200632<5灯板/CYSB60YC<5-DL02 222006023灯板/CYSB<50YC<5-DL02222006324灯板/CYSB40YC<5-DL02 FC3灯板222002074控制板/CYSB60FC3-DL01 22200188<5控制板/CYSB<50FC3-DL01 222002069控制板/CYSB40FC3-DL01 4、<5、6不通用4、<5、6不通用分页标题备注三、YC<5和FC3差异——8CYSB<50YC<5-DL07变压器4、<5、6通用FC3变压器YC<5、FC3、FC<5变压器三者维修紧急时可以通用分页标题备注三、YD3的区别——91、CYSB40YD3-902、CYSB<50YD3-100 灰色、热熔断线(1<5<5?组件)在保温罩侧部3、CYSB<50YD3A黑色(唯一变的是灰色变为黑色) ，热熔断线(1<5<5?组件)在保温罩侧部4、CYSB40YD3-90黑色<5、CYSB<50YD3-100黑色(内锅4L口径加高型)(CYSB<50YD3-06 电热盘222006819 单独)6、CYSB6<5YD3-110黑色(通用60YD1电热盘)黑色、热熔断线(17<5?)在保温罩底部7、CYSB<50YD3K-100黑(4L口径加高型,标签不一样)灰色、热熔断线(17<5?)在保温罩底部分页标题备注三、热熔断体的区别——101、热熔断线固定在保温罩的侧面使用1<5<5度热熔断线2、热熔断线固定在保温罩的底部使用17<5度热熔断线各型号具体如下:1、热熔断线型号:CYSB<50FC3-DL09;编码:222000926 ; 温度17<5? 使用锅型:FC3、YC<5;2、热熔断线型号:CYSB<50FC<5-DL11;编码:222004407 ; 温度17<5? 使用锅型:FC<53、热熔断线型号:CYYB40YA1-DL0<5;编码:222004786 ; 温度17<5? 使用锅型:YA1、YA1A、YD3黑色4、热熔断线型号:CYSB40YD1-17;编码:222006788 ; 温度1<5<5? 使用锅型:YD1、YD2、YD3(灰色)、YD3A(灰色变黑色)、YC1、YC3; 分页标题备注三、需要登记序列号维修的时候把此项编码也填到CRM系统里面分页标题备注四、产品工作原理压力控制整个工作过程——战斗机、改进前美味系列压力加底部感温杯温度控制整个工作过程——改进型电压力锅系列采温柱采温控制整个工作过程——FC3系列跳保温原理开始加热，底部达到一定温度(T1)后停止加热一定时间;然后再加热，如果能够上压，干簧管断开进入倒记时(保压)，然后记时完后跳保温;开始加热，底部达到一定温度(T1)后停止加热一定时间;然后再加热，如果不上压，温度达到设定温度(T2)，在达到设定温度(T2)的时候记时，并停止加热，当温度底于某一温度(T3)，停止记时继续加热;如此循环累加每次超过设定温度的时间，然后总累加时间达到设定时间时就跳保压，然后倒记时完后跳保温。

苏泊尔智能电压力锅常见故障e0 e1 e2 e3代码拆卸维修实例图纸苏泊尔智能电压力锅常见故障E0 E1 E2 E3代码拆卸维修实例图纸我自己买的苏泊尔电压力锅，型号是 CYSB50FZ11-100 ,为精控火候全智能电压力锅。

因为出现“E3”故障，打开了内部，已经修好。

因为缺乏图纸参考，便四处寻找，终于得到，的确如实。

可能也属于售后维修部的内部资料吧，分享给大家。

美食家系列、精控火候全智能、全智能方形的某些型号，只是外形与内胆的差异，压力控制原理的电路控制是雷同的，关键都是上盖、底板双测温， IC程序控制，和开关电源电源板双电压(12V\18V)供电、数码显示。

以下资料，推测适用于苏泊尔电压力锅型号:1、FZ11精控火候全智能系列CYSB40FZ11-90CYSB50FZ11-1002、FC10全智能方形系列 CYSB40FC10-90CYSB50FC10-1003、FC3美食家系列 CYSB40FC3-90CYSB50FC3-100CYSB60FC3-1104、FC5美食家系列CYSB40FC3W-90CYSB50FC3W-100CYSB60FC3W-1105、YC5美食家系列CYSB40YC5-90CYSB50YC5-100CYSB60YC5-1106、FC5尚膳系列 CYSB40FC5CYSB50FC5首先是拆上盖的难题，我是摸索了半天才找到门道，真是如下图---------- 这一类别的电压力锅，电路是类似的,我亲自拆开验证了-------常见问题及报警故障代码 --------------下面是赠送的广告宣传方案不需要的朋友可以下载后编辑删除!!!!!广告宣传方案每个人在日常生活中都有意、无意的接受着广告的洗礼,继而有意戒无意的购买、使用广告中的产品和服务。

这是每个厂家所希望的,也是他们做广告的初衷。

当今社会的广告媒体大致分为:电视媒体、、电台媒体、报纸报刊媒体、网站媒体、户外广告媒体,以及最新的网吧桌面媒体。

史诗级苏泊尔电压力锅维修巨著目录第一部分Y8“新美味”系列第二部分Y6“智感”系列第三部分FC3“美食家”系列第四部分FC5/YC5“尚膳”系列第五部分YC/YD“美味”系列附录：各系列产品配件明细图解第一部分 Y8 新美味系列电压力锅YC8 系列YD8 系列产品特点：1、升级控压方式：无线控压——顶部智压感应，控压更精准，食物更美味。

无极调压——食物口感，随心所欲！2、智巧操作：轻轻松松开合盖。

独立上盖，轻轻一冲，干净看的见。

3、健康内胆：健康胆陶晶造，远红外陶瓷纳米领先技术.苏泊尔升级顶部智压感应—无线控压技术，顶部温度信号不是采用导线传递，而是升级为无线信号传递，信号传递更准确，技术国际领先，国内独有。

科技引领潮流！产品型号：YC8 系列YD8 系列一、结构分解图：二、YC8加热原理电路原理：YD8加热原理三、功能说明：1、上电时，机器“BI”一声（响 1 秒）：A、YC8功能选择：屏幕显示：“18:88”，所有指示灯亮，1s后，对应的屏幕显示“----” ，饭功能指示灯闪烁点亮,标准指示灯点亮；通过旋钮旋转，顺时针可依次选择“饭”→“豆类蹄筋”→“肉类排骨”→“鸡鸭”→“汤”→“粥”→“饭”，逆时针可依次选择“饭”→“粥”→“汤”→“鸡鸭”→“肉类排骨”→“豆类蹄筋”→“饭”，选择到哪种功能，该功能的指示灯闪烁点亮，该功能相对应的口感。

指示灯点亮，数码屏显示“----” 。

按下确认开关，确认功能,功能指示灯由闪烁改为长亮，数码管动态显示“□”游动，机器开始工作。

B、YD8功能选择：选择相应功能按键，相应指示灯闪烁点亮,标准指示灯点亮；闪烁 5S 后开始加热，指示灯停止闪烁。

2、烹调加热状态YC8 选择好烹调功能后按“确认”键，则开始烹调加热（显示屏四位数码并成“口”字形变成动态显示），功能指示灯长亮。

YD8 功能指示灯长亮。

3、保压状态当锅内压力到达设定压力时，转入调功功率加热，进入保压状态，显示屏以每分钟倒计时显示保压时间。

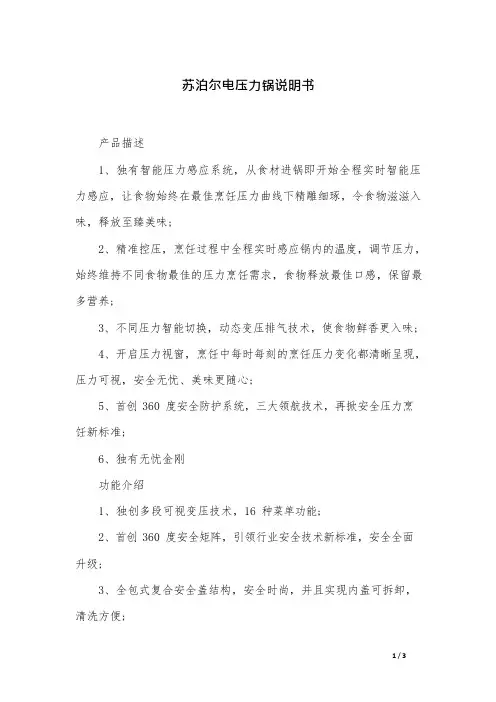

苏泊尔电压力锅说明书产品描述1、独有智能压力感应系统，从食材进锅即开始全程实时智能压力感应，让食物始终在最佳烹饪压力曲线下精雕细琢，令食物滋滋入味，释放至臻美味;2、精准控压，烹饪过程中全程实时感应锅内的温度，调节压力，始终维持不同食物最佳的压力烹饪需求，食物释放最佳口感，保留最多营养;3、不同压力智能切换，动态变压排气技术，使食物鲜香更入味;4、开启压力视窗，烹饪中每时每刻的烹饪压力变化都清晰呈现，压力可视，安全无忧、美味更随心;5、首创 360 度安全防护系统，三大领航技术，再掀安全压力烹饪新标准;6、独有无忧金刚功能介绍1、独创多段可视变压技术，16 种菜单功能;2、首创 360 度安全矩阵，引领行业安全技术新标准，安全全面升级;3、全包式复合安全盖结构，安全时尚，并且实现内盖可拆卸，清洗方便;4、聚能晶刚厚釜，采用国内首创变薄拉伸技术，纳米晶化表面处理，聚能更快加热更均匀;5、智能排气键，无须等待，美食轻松享用;6、四位数码显示，24 小时预约 5 小时烹饪定时。

特点1、创新“双频控压”技术，模拟传统明火压力烹饪技术，活力加速，美味领鲜;2、创新“三段控压”智能烹饪技术;3、简易操作面板，清晰明了，操作方便;4、加热由内而外，是米饭松软可口，营养充分释放易吸收;5、不锈钢外壳，彰显生活品质;6、不锈钢可水洗上盖，清洗更彻底。

苏泊尔电压力锅的优点1、苏泊尔电压力锅独有的压力感应系统能够在放入食材之后就能实现压力感应，在烹饪过程中能够让食物在最佳的压力下充分将营养释放，同时保证食物的原汁原味。

2、精确控压。

在烹饪过程中苏泊尔电压力锅能够实线最为精准的感应，同时进行压力的调节，保持不同食物之间最佳的烹调需求。

3、压力智能切换。

在进行食物烹调时，苏泊尔电压力锅的动态排压技术能够让食物的味道更加鲜香入味。

4、苏泊尔电压力锅的 360 安全防护系统，在烹饪过程中能够有效的保证烹饪的安全性。

苏泊尔电压力锅使用1、在使用苏泊尔电压力锅时，首先需要将食物放置在电压力锅中，装入适量的水，同时将电压力锅内胆放置好，之后盖上锅盖。

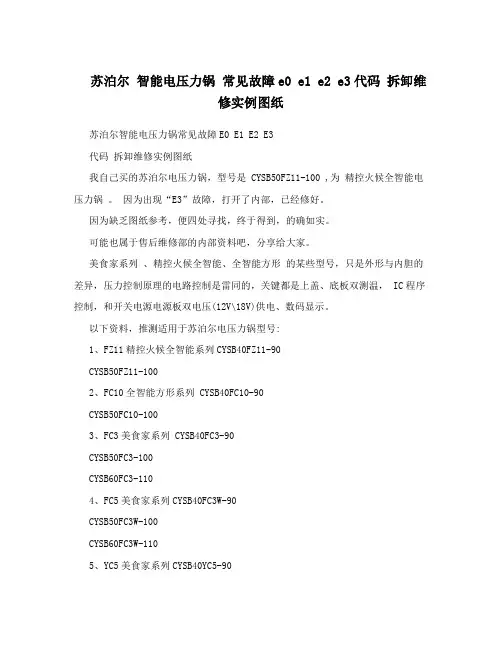

苏泊尔智能电压力锅常见故障E0 E1 E2 E3代码拆卸维修实例图纸
我自己买的苏泊尔电压力锅，型号是CYSB50FZ11-100 ,为精控火候全智能电压力锅。

因为出现“E3”故障，打开了内部，已经修好。

因为缺乏图纸参考，便四处寻找，终于得到，的确如实。

可能也属于售后维修部的内部资料吧，分享给大家。

美食家系列、精控火候全智能、全智能方形的某些型号，只是外形与内胆的差异，压力控制原理的电路控制是雷同的，关键都是上盖、底板双测温，IC程序控制，和开关电源电源板双电压（12V\18V）供电、数码显示。

以下资料，推测适用于苏泊尔电压力锅型号：
1、FZ11精控火候全智能系列CYSB40FZ11-90
CYSB50FZ11-100
2、FC10全智能方形系列CYSB40FC10-90
CYSB50FC10-100
3、FC3美食家系列CYSB40FC3-90
CYSB50FC3-100
CYSB60FC3-110
4、FC5美食家系列CYSB40FC3W-90
CYSB50FC3W-100
CYSB60FC3W-110
5、YC5美食家系列CYSB40YC5-90
CYSB50YC5-100
CYSB60YC5-110
6、FC5尚膳系列CYSB40FC5
CYSB50FC5
首先是拆上盖的难题，我是摸索了半天才找到门道，真是如下图----------
这一类别的电压力锅，电路是类似的,我亲自拆开验证了-------
常见问题及报警故障代码--------------。

修好苏泊尔电压力锅漏气的经验
唐唯
我经过认真的看实物和分析，已经解决了苏泊尔电压力锅漏气问题。

过程是这样：我发现排气阀里有1个小的圆锥体，就是靠这个圆锥体封住排气管内洞，而排气阀是放在1个黑色小帽盖子上，在使用电压力锅时，能自动顶起排气的黑色的小帽盖子，黑色的小帽盖子像1个小草帽，中间是凸起的。

漏气时，排气阀放到了黑色小帽盖子的凸起部分，排气阀产生了一定的倾斜，排气阀里的圆锥体就不能很好的堵住排气管内洞，从而产生了漏气。

排气阀正确的位置应放在黑色小帽盖子的边缘，这时排气阀就摆正了，里面的圆锥体就堵住了排气管内洞，这样就不漏气，参见下图。

2020年8月22日写于华都。

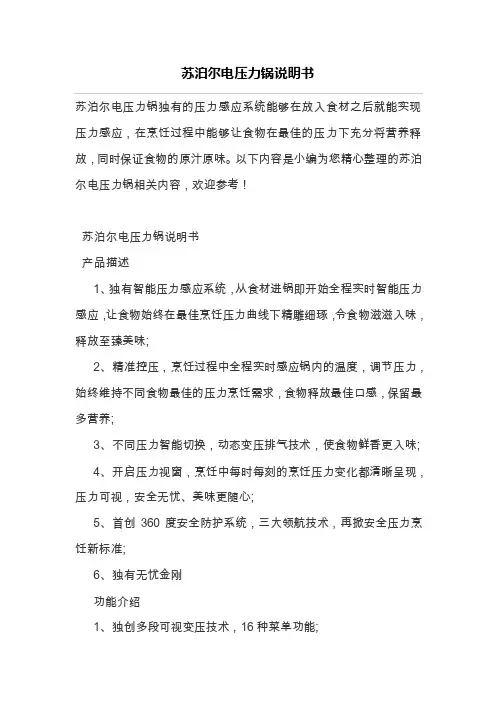

苏泊尔电压力锅说明书苏泊尔电压力锅独有的压力感应系统能够在放入食材之后就能实现压力感应，在烹饪过程中能够让食物在最佳的压力下充分将营养释放，同时保证食物的原汁原味。

以下内容是小编为您精心整理的苏泊尔电压力锅相关内容，欢迎参考！苏泊尔电压力锅说明书产品描述1、独有智能压力感应系统，从食材进锅即开始全程实时智能压力感应，让食物始终在最佳烹饪压力曲线下精雕细琢，令食物滋滋入味，释放至臻美味;2、精准控压，烹饪过程中全程实时感应锅内的温度，调节压力，始终维持不同食物最佳的压力烹饪需求，食物释放最佳口感，保留最多营养;3、不同压力智能切换，动态变压排气技术，使食物鲜香更入味;4、开启压力视窗，烹饪中每时每刻的烹饪压力变化都清晰呈现，压力可视，安全无忧、美味更随心;5、首创360度安全防护系统，三大领航技术，再掀安全压力烹饪新标准;6、独有无忧金刚功能介绍1、独创多段可视变压技术，16种菜单功能;2、首创360度安全矩阵，引领行业安全技术新标准，安全全面升级;3、全包式复合安全盖结构，安全时尚，并且实现内盖可拆卸，清洗方便;4、聚能晶刚厚釜，采用国内首创变薄拉伸技术，纳米晶化表面处理，聚能更快加热更均匀;5、智能排气键，无须等待，美食轻松享用;6、四位数码显示，24小时预约5小时烹饪定时。

特点1、创新“双频控压”技术，模拟传统明火压力烹饪技术，活力加速，美味领鲜;2、创新“三段控压”智能烹饪技术;3、简易操作面板，清晰明了，操作方便;4、加热由内而外，是米饭松软可口，营养充分释放易吸收;5、不锈钢外壳，彰显生活品质;6、不锈钢可水洗上盖，清洗更彻底。

苏泊尔电压力锅的优点1、苏泊尔电压力锅独有的压力感应系统能够在放入食材之后就能实现压力感应，在烹饪过程中能够让食物在最佳的压力下充分将营养释放，同时保证食物的原汁原味。

2、精确控压。

在烹饪过程中苏泊尔电压力锅能够实线最为精准的感应，同时进行压力的调节，保持不同食物之间最佳的烹调需求。

电压⼒锅电路维修图解⼿册（太详细了）制冷电器⾏业维修群，电视机⾏业维修群，洗⾐机⾏业维修群，⼿机维修群，电脑维修群，电器销售商群，净⽔器⾏业群，电器配件商群等等。

或者长按⼆维码加群主微信。

【空调维修技术教学群】纯教学群。

全部视频讲课，每节课都有实物演⽰。

⼀休哥主讲。

空调维修技术在线教育最佳的选择，从定频空调基础知识讲到变频空调维修知识，循序渐进讲解。

让你在短时间内掌握空调维修技能。

教学时常⼀年。

每周五节课，会陆陆续续有⼀些⼀休哥实际操作同时解说的视频。

有意者联系群主⼀休哥。

1 电源板⽬前美的电压⼒锅上⽤的电源板主要就三种，分别是阻容降压电源、线性变压器电源，开关电源。

阻容降压电源轻便、负载⼩，主要⽤于低端和中端产品；线性变压器电源的可靠性⾼、稳定，主要⽤于中端产品；开关电源性能稳定，⽽且能效⾼、体积⼩，由于成本⾼，故主要⽤于负载⽐较⼤的中⾼端产品；由于三种电源⽅案差异很⼤，故在后⾯会单独对其介绍。

圆煲阻容减压电源板⽅煲阻容减压电源板线性变压器电源板开关电源电源板现所有的显⽰控制主板的显⽰⽅式主要⽤四种，分别是LED显⽰⽅式，数码管显⽰⽅式，数码屏显⽰⽅式，液晶显⽰⽅式。

四种显⽰⽅式主要代表了低、中、⾼三种档次。

LED、数码管和数码屏是不带时钟显⽰的，液晶显⽰的⼀般内部都带有电池，可以显⽰当前时钟，在后⾯的章节中我们会对各种显⽰电路做单独的介绍和原理分析、以及维修指引。

2 电压⼒锅电路模块原理及分析2.1 电压⼒锅加热原理电压⼒锅主要是利⽤电热盘通电发热，热盘直接与内锅进⾏热传递，使内锅温度升⾼，从⽽使⾷物受热，进⽽达到熟透的效果。

当电压⼒锅在正常⼯作时，由整流电路将50Hz的交流电压变成直流电压，再经过控制电路将直流电压转换成12V和5V电压，供芯⽚及外围回路使⽤。

电压⼒锅通常接有底部温度传感器，⽤于探测热盘与内锅接触的温度（部分产品有两个温度传感器，⼀个探测热盘与内锅接触的温度，称为底部传感器；另⼀个控测上盖蒸汽温度，称为上盖传感器）。

苏泊尔全智能电压力锅的用法
1、在使用电压力锅的时候需要把压力锅的内胆取出，之后将食材放入到内锅中，同时食物和水不能超过内锅高度的4/5，而容易膨胀的食物不能超过内锅的3/5。

放入食材之后，用户可以根据自己的需要加入适量的水;
2、食材放入完毕后把内锅放在外锅中，在放入内锅的时候需要把内锅的发热盘擦干净，同时在放进内锅时还要保证内锅和发热盘接触良好。

3、准备完毕后，在盖上压力锅锅盖时要检查密封圈是不是已经放好，这时可以使用手左右旋转一下密封圈，让其均的放置在钢圈上，在放下锅盖时进行逆时针旋转到扣合的位置。

4、在放好锅盖之后把电压力锅的限压放气阀拨到密封的位置，同时检查浮子阀是否放置好。

5、连接好电压力锅的电源，电压力锅指示灯亮，同时根据食物来设置保压的时间。

电压力锅盖子打不开、合不上了怎么办一、打开1、一般方法：（1）、右手握住锅盖的盖把。

（2）、左手握住锅身上的一个耳朵，不让锅身转动，右手水平用力顺时针转动。

如图一。

（3）、转到图四的位置时，右手再把锅盖提起，如图二。

2、打不开了怎么办？（1）、如果旋不动：（1、锅内有压力（保险柱被顶起）。

解决的方法：A、自然冷却。

锅内外的压力相等时就容易打开了。

B、手动排气。

a、转动锅盖上的排气阀开关，排完气就能打开了，在排气的过程中当心蒸气烫人。

b、用筷子轻轻地把保险柱向下压一下（切记点按），拿掉筷子，等到保险柱自然落下时，再开就可以了。

手离锅盖远一点，当心蒸气烫人。

此法不提倡，在确认锅内锅外压力相等时才能用此法。

保险柱如图三。

(2、锅内无压力（保险柱没有落下）。

解决的方法是：用筷子轻轻地把保险柱向下压一下（切记点按），再按一、（1、（2、（3、的方法操作就行。

（2）、能转动锅盖：(1、可能是没转到位。

解决的方法是转动到位。

(2、锅内可能有负压。

解决的方法是打开手动排气阀，如图三。

二、合盖1、一般方法（1）、一定要在图四的位置时向下放盖，见图五。

（2）、感觉盖上了，再逆时针转动，如图六。

2、合不上了怎么办？（盖子转不动）(1、可能是放反了，解决的方法是：正确放置。

(2、可能是没放平，解决的方法是：重新放平，再合上。

(3、可能是旋反了，朝逆时针方向旋，如图六所示。

(4、可能是保险柱没落下，解决的方法是：用筷子轻轻地把保险柱向下压一下，把筷子拿出，再按二、1、（1、（2、的方法操作。

三、漏气1、从保险柱里漏出。

保险柱没有落下，可用筷子轻轻压下，然后拿出筷子，如果还漏，可能有异物，清洗干净即可。

2、从手动排气阀里漏气。

可能是没有关闭，关闭了还漏气，可能有异物，请在打开时清洗干净，再合上即可。

3、从锅盖与锅身处漏气。

可能有异物，取下盖子清洗即可，如果还漏气，可能是密封圈装反，重装即可，如果还漏气，可能是密封圈老化了或坏了，换新的即可。
