天正电气完美解密教程[终稿]2010-8-23 由天下由我侠整理上传电气8.0 改进内容:重点推荐(支持工业电气), 【导出设置】【导入设置】天正软件的设置数据，文件(如快捷键，工具条)可以保存成文件，拷给其他电脑。

, 负荷计算支持多变压器, 【三维桥架】系列命令, 支持三维二维联动，支持多层桥架, 自动进行统计(可以统计三通，四通，弯头), 自动进行标注, 所有桥架均存在关系，移动1根相关桥架会自动进行联动, 【变配电室】系列命令可以自动生成剖面图, 【电缆敷设】系列命令自动进行电缆敷设，自动计算电缆路径，自动进行电缆长度计算, 【楼层基点】【楼层复制】非常轻松实现楼层之间实体的复制。

建议看天正网站【在线演示】, 三维避雷支持滚球法避雷可以看到:左边“某知名软件”的计算方法明显有误(中间有个窟窿) 右边是天正的结果，更加准确～, 【图纸比对】原图纸:比对后:白色表示没有任何修改，红色表示原图，黄色表示新图以下是7.6~ 8.0beta1之间，全部部分更新列表新增命令【导出设置】【导入设置】 2009-2-24支持指定路径【箱柜属性】可以设置箱柜的隶属图层【楼层基点】【楼层复制】【三维桥架】系列命令【变配电室】系列命令【电缆敷设】系列命令改错【文字递增】不支持中文数字【系统生成】支持批量修改标注。

之前批量修改，点击绘制会崩溃布置设备的常用图块图层不对【标导线数】【插变压器】【系统生成】【沿线标注】【低压单线】【避雷针】支持ucs【照度计算】改进:推荐灯具数，给符合照度要求的最少值。

不一定要超过要求值，允许低10%改进功能设备可以设置加粗【拆图备档】后文件自动ZOOM E.【关于】版本信息读ini文件管线系统增加2个动力导线图层删除门窗名称支持角窗【线型库】支持特殊形文件线型入库。

【修改线型】支持整图修改三项平衡过去按功率进行平衡，现在改为按电流进行平衡负荷计算支持多变压器更新04d电缆截面查询【照度计算】完善更详细的计算书更新最新版电气民规，和电缆规范更新建筑8核心右键菜单支持慢击操作，快击重复上一命令、慢击提供右键菜单无模式对话框支持自动隐藏空选双击可以取消选择集【系统生成】修正自动选导线的型号【插入引线】对话框显示8个幻灯片，取消“箭头翻转”。

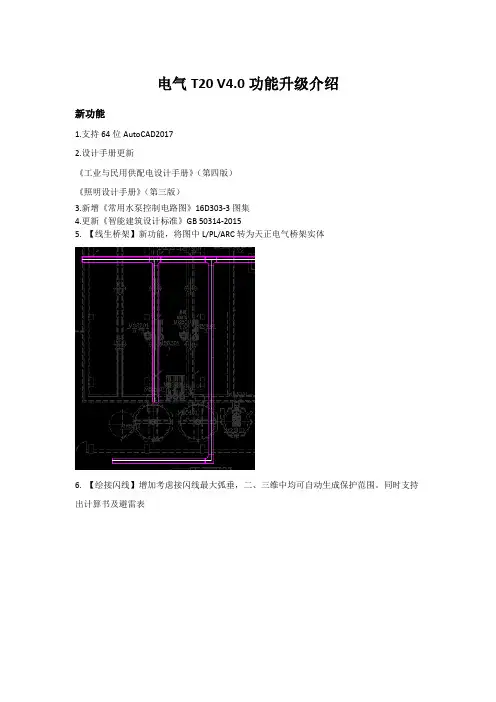

电气T20 V4.0功能升级介绍新功能1.支持64位AutoCAD20172.设计手册更新《工业与民用供配电设计手册》（第四版）《照明设计手册》（第三版）3.新增《常用水泵控制电路图》16D303-3图集4.更新《智能建筑设计标准》GB 50314-20155. 【线生桥架】新功能，将图中L/PL/ARC转为天正电气桥架实体6. 【绘接闪线】增加考虑接闪线最大弧垂，二、三维中均可自动生成保护范围。

同时支持出计算书及避雷表7. 【插接闪塔】新命令。

在图中插入接闪线塔，拥有三维特性8.【元件标注】提供元件型号、厂家等数据的自定义功能，支持Excel导入数据功能改进1. 【任意布置】命令行增加设备类别翻页快捷键、增加当前图库类别内上下翻页快捷键；不同比例下，通过命令行键入E或D放大缩小图块时的比例优化；增加设备插入到导线上时的插入方式设置2. 统一各类型图库中属性字大小3. 【平面统计】【桥架统计】【桥架标注】在统计、标注桥架配件的时候，配件规格信息显示不全4. 【依线正交】【插电气柜】支持插电气柜在依线正交状态下的使用5. 【造设备】增加“其他”类别6. 【fasbas-标注设备】查找设备时区分大小写7. 【沿线文字】历史记录栏中只能记录前十条信息，重启命令后，从第十一条开始的信息不记忆8. 【绘制桥架】绘制出斜向三通构件后，修改水平向某端桥架规格，相连的三通构件显示效果优化9. 【平面统计】【回路检查】统计导线时，如果没设配线方式或敷设部位信息，则敷设信息不应被统计上10. 参考《工业与民用供配电设计手册》（第四版）更新年平均雷暴日数据11.【无功补偿】【电压损失】【负荷计算】【继电保护】【折线避雷】模块功能改进参考《工业与民用供配电设计手册》（第四版）更新12. 【截面查询】计算电流时出的标注文字特性，改为天正多行文字13. 元件库中元件的名称与图集上改为一致14. 【绘制桥架】两段垂直桥架相交形成水平三通。

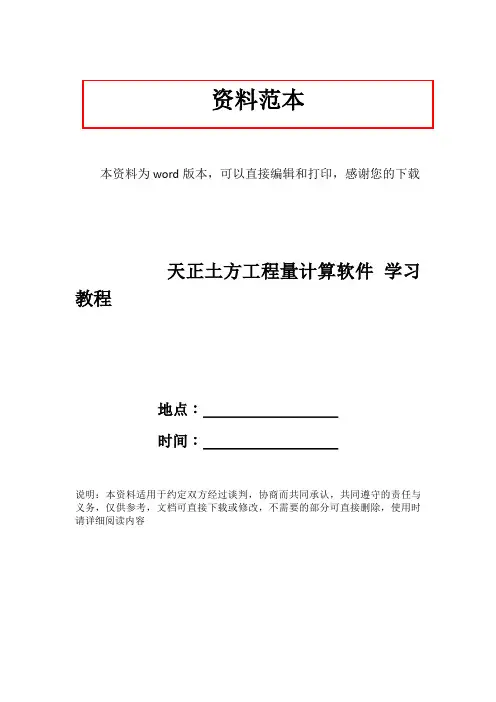

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载天正土方工程量计算软件学习教程地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容前言北京天正工程软件有限公司从1994年开始就在AutoCAD平台下开发了一系列建筑、结构、暖通空调、电气、给排水、日照分析、建筑节能分析、市政道路、市政管线等专业软件。

于2007年初推出适用于总图专业、规划设计或园林专业设计中的土石方计算，以及农田规整改造，房地产开发公司的建筑基槽土方计算等领域的天正土方设计软件TEarth 7.5。

软件基于AutoCAD平台上开发，可针对各种复杂地形情况，采用了方格网法计算土石方量，并提供了土方优化计算、土方量统计出表、地形三维、土方三维效果图制作等功能。

软件具有良好的交互性，界面友好，贴近设计人员的设计思路，能够在最短的时间内计算出土石方量。

如下简单介绍TEarth 7.5的各项功能。

运行环境：系统运行环境同时支持AutoCAD 2002/2004/2005/2006中文版或英文版。

方便的智能化菜单系统：采用附带256色图标的新式屏幕菜单，菜单辅以图标，图文并茂、层次清晰、折叠结构使子菜单之间切换快捷。

强大的右键快捷菜单感知选择对象类型，动态组成相关菜单，可以随意定制个性化菜单适应用户习惯。

灵活的地形图数据输入输出及处理：可以通过多种方式输入原始地形自然高程，接受不同测量单位制作的不同格式的高程数据文本文件，系统具有适应未知格式图形的功能，完全自动化，智能化地进行数据采集；提供智能的等高线.高程数据转换功能，可以快捷地将普通地形图转换为具有三维信息的地形图。

快捷的设计地形数据定义：对设计标高以设计等高线或标高离散点来表示的形式，程序经过一定的处理，软件可自动读取设计标高的数据。

教程第一部分：画图前的准备！除了自备笔记本，或者建立一个专门记录自己成长的word文档，以便随时记录你的疑问，这对你快速成长绝对有帮助！另外最好备入门最常用的规范、图集、手册：1. 民用建筑电气设计规范（一套）2. 建筑电气常用数据3. 工业与民用配电设计手册另外说明以下两点：A.楼主操作的软件情况：Autocad2008平台，天正电气8.5二次开发软件。

B.如果知道自己哪方面的知识不足就要自学哦，亲们。

B.理论基础：至少学过电路原理，至于电机学、电力系统没学过没关系，可以自学，我就是这样的建筑电气设计包含的系统有：A供配电系统，这是核心，其中含电力、照明、线路敷设、电气设备选型等内容。

B防雷接地系统。

C消防系统（这部分有点不好搞的哦）。

D综合布线系统。

E安防系统。

F设备监控系统。

G广播系统。

其他系统（刚入门的可以先不了解）建筑电气设计包含的计算有：最基本的是照度计算和负荷计算，至于电压损失、短路电流、无功补偿等那是等你上升到一个台阶之后的事情。

建筑电气会用到的设备分类：（这部分内容比较多，建议读者根据自己需要筛选最常用的）（一）.高压配电装置及高压电器（二）.低压配电装置及低压电器（三）.变压器及电源系统（四）.防雷及接地装置（五）.照明开关、插座（六）.照明装置及调光设备（七）.输、配电器材（八）.电气信号装置及光电显示设备（九）.电气消防及报警装置（十）.建筑设备自动化系统（十一）.安全防范系统（十二）.通讯网络系统（一）.高压配电装置及高压电器•高压配电装置：金属铠装式移开式高压开关柜（KYN）间隔移开式高压开关柜（JYN）箱式固定式高压开关柜（XGN）箱式环网式高压开关柜（HXGN）•高压电器：高压断路器（二）.低压配电装置及低压电器•低压配电装置：抽出式低压柜照明配电箱•低压断路器、剩余电流保护器：框架式断路器（ACB）塑料外壳式断路器（MCCB）微型断路器剩余电流保护器•接触器、电机起动器：交流接触器全压电机启动器交流减压电机启动器（星三角、自耦）软启动综合启动器变频电机启动器•电源切换系统及元器件：PC级自动转换开关电器CB级自动转换开关电器•热继电器、电动机保护器：热继电器电动机保护器•隔离器、隔离开关、熔断器组合电器：交流型隔离开关熔断器组合电器•电工测量及自动控制仪表：交流电能表电压表电流表电压互感器电流互感器（三）.变压器及电源系统•配电变压器：干式变压器油浸式变压器•预装式变电站：户外式预装变电站•应急电源装置：普通型柴油发电机组在线互动式UPS 直流EPS 交流照明类EPS 交流动力类EPS 交流动力变频类EPS•直流电源屏：直流电源屏（四）.防雷及接地装置•防雷及过电压保护装置：避雷针单相电源电涌保护器三相电源电涌保护器信号线路电涌保护器（五）.照明开关、插座•普通照明开关：•带指示灯照明开关：•防溅型照明开关：•普通单相插座：•单相空调专用插座：•单相带开关插座：•单相防溅型插座：•地面插座：•三相插座：•延时开关：（六）.照明装置及调光设备•电光源：白炽灯环形荧光灯直管荧光灯紧凑型荧光灯卤钨灯荧光高压汞灯金属卤化物灯低压钠灯高压钠灯LED灯无极灯光纤灯•照明灯具：投光灯具航空障碍灯具吸顶灯具嵌入式灯具筒灯具路灯及庭院灯具照明反光板•照明配件：电子镇流器•照明节电装置：（七）.输、配电器材•电线、电缆：矿物绝缘电缆通用电线铜（铝）芯聚氯乙烯钢带铠装聚氯乙烯护套电力电缆（VV、VV22、VLV、VLV22）铜（铝）芯交联聚乙烯绝缘聚氯乙烯护套电力电缆（YJV、YJLV）•母线：母线•预制分支电力电缆：聚氯乙烯绝缘聚氯乙烯护套分支电力电缆（FZ-VV）•电缆桥架及线槽：托盘式电缆桥架梯级式电缆桥架槽式电缆桥架组装式电缆桥架（八）.电气信号装置及光电显示设备•医院呼叫系统：医院护理对讲系统主机（九）.电气消防及报警装置•火灾自动报警系统：感烟火灾探测器感温火灾探测器其他类型火灾探测器手动报警按钮其他消防元件火灾报警控制器消防联动控制系统消防应急广播设备电气火灾漏电探测报警系统（十）.建筑设备自动化系统•建筑设备监控系统：中央站DDC控制器•智能家居控制系统：智能家居控制器•照明设施控制系统：系统模块•停车场管理系统：控制器（十一）.安全防范系统•电视监视系统：摄像机镜头防护罩电动云台手动云台监视器录像机画面分割处理器视频切换器•楼宇对讲系统：单元门口机可视室内分机非视室内分机•入侵报警系统：报警控制器微波和被动红外复合入侵探测器主动红外探测器被动红外探测器微波多普勒探测器振动入侵探测器磁开关探测器被动式玻璃破碎探测器•门禁系统：控制器（十二）.通讯网络系统•综合布线系统：普通型4对8芯线缆屏蔽型4对8芯线缆大对数线缆多模光纤单模光纤吹光纤系统普通墙上安装式跳线架机柜式安装跳线架光纤跳线架普通型跳线屏蔽型跳线光纤跳线RJ45信息插座光纤信息插座多媒体信息插座专用工具•通讯电缆：电话线•计算机网络设备：集线器网络交换机路由器网关防火墙•程控数字交换设备：程控数字交换设备第二部分：如何开始画图这部分将告诉大家电气设计的软件操作，以及最实用的命令操作。

教学具体步骤及内容轴网柱子→两点轴标(LDZB)本命令对始末轴线间的一组平行轴线(直线轴网与圆弧轴网的进深)或者径向轴线(圆弧轴线的圆心角)进行轴号和尺寸标注。

单击【两点轴标】菜单命令后，首先显示无模式对话框如图所示：[起始轴号]希望起始轴号不是默认值1或者A时，在此处输入自定义的起始轴号，可以使用字母和数字组合轴号。

[共用轴号]勾选后表示起始轴号由所选择的已有轴号后继数字或字母决定。

[单侧标注]表示在当前选择一侧的开间(进深)标注轴号和尺寸。

[双侧标注]表示在两侧的开间(进深)均标注轴号和尺寸。

提示在命令行点取要标注的始末轴线，以下标注直线轴网，在单侧标注的情况下，选择轴线的哪一侧就标在哪一侧。

3、圆弧轴网的绘制与标注圆弧轴网由一组同心弧线和不过圆心的径向直线组成，常组合其他轴网，端径向轴线由两轴网共用，由命令【绘制轴网】中的“圆弧轴网”标签执行。

绘制如下表格的圆弧轴网：名称从圆心至外进深5000，2400，4000开间40，30说明：开间是角度，进深一定要注意是从圆心至外录入。

圆弧轴网的标注圆弧轴网的标注与直线轴网相近，特别注意开间圆心边不标轴号，只标开间尺寸。

教学总结：本次课完成的对天正基础进行了讲解，特别是天正绘图前的基本设置，以及与AutoCAD的联系与区别理解。

并完成的了轴网的绘制、标注、编辑；柱子的绘制、填充、编辑；轴线生墙，剪力墙绘制、轴线生墙等知识。

作业布置：1、复习本次课的相应内容。

2、预习绘制与编辑墙线的各种方法，门与窗的绘制方法。

上机作业：精品课程项目六-1；教学具体步骤及内容教学总结：本次课完成的对天正建筑的墙体各种绘制方法以及墙体的编辑等各种工具，还讲了门窗的各种操作方法与技巧。

这部份与第一次的轴网、柱是建筑平面施工图最重要的主成部份，它们的完标志着平面图完成了50%，所以同学们要加强练习。

理解各种操作技巧。

作业布置：1、复习本次课的相应内容。

2、预习房间与屋顶，楼梯与其它他。

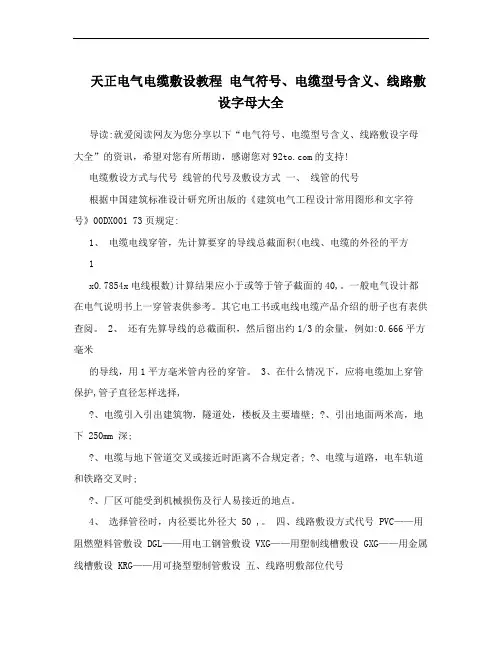

天正电气电缆敷设教程电气符号、电缆型号含义、线路敷设字母大全导读:就爱阅读网友为您分享以下“电气符号、电缆型号含义、线路敷设字母大全”的资讯，希望对您有所帮助，感谢您对的支持!电缆敷设方式与代号线管的代号及敷设方式一、线管的代号根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定:1、电缆电线穿管，先计算要穿的导线总截面积(电线、电缆的外径的平方1x0.7854x电线根数)计算结果应小于或等于管子截面的40,。

一般电气设计都在电气说明书上一穿管表供参考。

其它电工书或电线电缆产品介绍的册子也有表供查阅。

2、还有先算导线的总截面积，然后留出约1/3的余量，例如:0.666平方毫米的导线，用1平方毫米管内径的穿管。

3、在什么情况下，应将电缆加上穿管保护,管子直径怎样选择,?、电缆引入引出建筑物，隧道处，楼板及主要墙壁; ?、引出地面两米高，地下 250mm 深;?、电缆与地下管道交叉或接近时距离不合规定者; ?、电缆与道路，电车轨道和铁路交叉时;?、厂区可能受到机械损伤及行人易接近的地点。

4、选择管径时，内径要比外径大 50 ,。

四、线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设五、线路明敷部位代号2LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设六、线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内七、配电线路的标注方法a——b(c×d)e——f其中:a--回路编号 b--导线型号 c--导线根数 d--导线截面e--敷设方式及穿管管径 f--敷设部位 1表示2根导线 2表示3根导线 N表示n根导线八、电缆的敷设:工序:材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设。

这里将告诉大家电气设计的软件操作，以及最实用的命令操作。

楼主尽量按照你可能接触到的先后顺序来讲解，每天将剖析1个命令。

（每个人根据自己的兴趣爱好进行设置，楼主的只供参考，千万别膜拜！）（一）.如何对软件进行初始设置有利于你的绘图速度呢？1.十字光标大小：设置在50及以上；2. 自定义鼠标右键：A.没有选定对象时单击右键表示—重复上一个命令；B.选定对象时单击右键表示—快捷菜单；C.正在执行命令时单击右键表示—确认3. 画图时图例、线型的大小、宽度，以及导线之间的间距很重要，显示出来的大小与绘图比例有关系。

一般设置导线的宽度为0.5（=导线宽度/绘图比例），汉字的高度至少为3，导线间距最小1mm，设备图块打印之后显示的大小=设备尺寸/绘图比例，一般不小于4。

（若按打印比例1：100来计算）4. CAD左下角显示的那个比例有什么作用？绘图比例、出图比例的设置。

5.最常用操作命令是否改为自己方便的操作了？首先来说下修改快捷键命令操作修改的原则。

CAD和天正对常用操作对有相应的缩写命令操作，但是有些设定的不是很方便，所以我们需要根据自己的使用频率来调整。

原则1：尽量不要修改软件默认的，而最好只是自己添加，这样方便与其他人沟通。

如软件默认“V-MOVE”，你就不要将“COPY”命令的快捷操作改为“V”；原则2：满足左手键盘，右手鼠标习惯。

即将快捷操作尽量改为你左手能方便敲击的地方。

原则3：先将频率使用最高的用单个字母，其次用两个相同字母，再者用两个不同字母，最后使用三个相同字母原则4：自己修改的命令操作不要太多，有些不常用的修改了时间久了自己也不一定记得。

（最后我会贴出我自己调整的）。

对CAD进行快捷键重新设置后，可不用重启CAD，直接在命令行输入REINIT （initialization）即可（二）.当你看到建筑发给你的图之后你大脑是否有这些想法？1. 比例列表重置命名（-scalelistedit）：当你打开一张建筑图时，会不会觉得电脑很慢？这其中原因有很多，楼主并不知道这其中的奥秘，但是我知道建筑图中含有太多的比例会是你的电脑反映慢了很多，解决办法如下：在cad安装目录support文件下打开acad2008.lsp，并在文件最末端输入如下代码：(command"-scalelistedit""reset""y""e")2. 用软件需要养成的习惯：A经常手动保存（有太多的意外致使软件死掉）；B待定3. 图层的管理命令：当你看到建筑发给你的图时，有没有种眼花缭乱的感觉？这时我们把与我们无关的图层内容删除或者隐藏。

1. DY电源控制模块：DY电源控制模块用来进行火灾报警后强切非消防电源，按区域安装电源模块。

附：火灾报警系统中包括区域型、集中型、控制中心控制。

区域型中只是针对小型建筑，只有报警和探测功能，没有手动联动控制消防泵、喷淋泵等。

区域型火灾箱由消防控制室RS485通讯总线引来。

2 火灾报警图中，厕所、淋浴间、游泳池这些地方，不用火灾探测器。

3 综合布线配线子系统电缆敷设的最大长度是90米。

4. 手动控制线要直接连到喷淋泵和消火栓泵等，不要连到IO模块，控制线和电源线可以连到IO模块上。

5 消防控制室中，安保监控室监控显示屏靠墙放，然后监控台距离其2—3米，然后距离后墙1米左右。

其他安保控制箱柜放两侧，距墙1米左右，而且UPS电源放在最外侧。

6 ：普通插座0.3米，潮湿地方1.5米，空调插座大于2~~2.2米。

潮湿地方选用防水防尘密闭，为IPxx，如IP54，5代表防尘等级，一般为1—6级；4代表防水等级，一般为1—8级。

一般厕所淋浴为IP54。

等电位安装，室外进室内线、厕所淋浴地等都要等电位，装等电位要分0区、1区、2区，0区内应装不大于12V的特低安全电压，一区采用IPx5防护电气设备，2区采用IPx4的；等电位接地电阻，对低压电气采用4欧姆的，对高压电气采用10欧姆的。

对室外大门，室外灯接进来要用带漏电的。

对空调插座等动力插座，要用D 曲线的，普通都是C曲线。

断路器C曲线一般起动时要躲过的短路电流的6~10倍，D曲线则为短路电流10~14倍。

空调的插座要用15~20A的电流。

厕所内插座要用防水的空置插座。

7. 对荧光灯，有T5、T8、LED灯，一般T5为28W，T8为36W。

灯具照度计算考虑维护系数K和使用（利用）系数U，维护系数是表示灯具的维护，比如擦拭灯管灰尘等；利用系数表示灯光的利用情况，如墙壁的反折射率、光线的覆盖范围等。

对接地系统，TN-C-S系统，PEN线为一根，所以有三相加一根共四根线，如3x25+E16；对于TN-S系统，PE线和N线不是一条，共五根线，如4x25+E16。
