翻车机主要技术全参数

翻车机司机技术操作规程一、操作准备1. 资格要求：仅具备合法驾驶翻车机的驾驶证者可操作。

2. 工具准备：确保翻车机在正常工作状态下，包括燃油、润滑油、液压油充足，且无漏油、漏电等现象。

二、安全措施1. 穿戴防护装备：操作人员必须佩戴安全帽、防护鞋、防护手套等必要的个人防护装备。

2. 安全检查：操作人员在操作前必须对翻车机进行全面检查，确保制动系统、液压系统、电气系统等工作正常。

3. 环境检查：操作人员需对作业环境进行检查，确保没有明显威胁人身安全的障碍物和危险因素。

4. 操作权限：未经许可不得擅自操作他人的翻车机，严禁未经培训的人员操作。

三、操作步骤1. 上岗准备：操作人员需按时上岗，与其他工地人员进行预先沟通和协调。

2. 开机准备：操作人员先检查油量、电量等照明设备是否充足，然后将翻车机启动，并对仪表盘上的指示灯进行检查。

3. 入坑操作：操作人员需准确判断入坑时的坡道倾斜度，确保翻车机行驶的安全。

4. 载重操作：操作人员需根据翻车机的负荷能力合理安排装载重量，并确保重心平稳。

5. 移动操作：操作人员需熟练掌握翻车机的操纵手柄，平稳而准确地进行前进、后退、转弯等操作。

6. 升降操作：操作人员在升降货物时需确保货物的稳定，避免货物倾斜或滑落。

7. 驾驶操作：操作人员需按照交通规则行驶，遵守限速要求，注意周围环境，特别是行人、其他车辆等。

8. 停车操作：操作人员在停车前需提前减速，并选择合适的停车位置，保持车辆稳定，并设置防滑装置。

9. 关机操作：操作人员需在停车后将翻车机完全停稳，然后关闭发动机和相关电源。

四、异常情况处理1. 液压系统故障：操作人员需立即停止操作，并将翻车机排到安全位置，及时检修或报修液压系统。

2. 制动故障：操作人员需紧急刹车并采取应急措施，及时修复或报修制动系统。

3. 电气故障：操作人员需立即停止操作，并断开电源，检查和修理电气设备。

4. 环境异常：如遇雷暴、大雨、冰雹等恶劣气候，操作人员需立即停止操作，并撤离危险区域。

翻车机及其调车系统使用维护说明书武汉电力设备厂技术中心编目录第一章绪论7第二章警告和安全注意事项8第三章翻车机概况10§ 3-1概述10§ 3-2翻车机主要参数13一、翻车机系统主要设备参数13二、列车参数14三、操作方式15四、供电15§ 3-3翻车机系统卸煤过程15第四章翻车机系统基本结构17§ 4-1 翻车机17一、转子17二、夹车机构18三、靠板系统18四、驱动系统19五、托辊装置29六、支承框架29七、导煤板30八、电缆支架30九、润滑装置30十、行程限位开关30十一、翻车机本体技术参数30§ 4-2 重车调车机33一、车体34二、车臂34三、行走轮与导向轮35四、驱动装置35五、电气控制装置37六、轨道及齿轨装置37七、润滑装置38八、电缆悬挂装置和行走限位开关38九、重车调车机技术参数38§ 4-3 迁车台41一、车架41二、行走部分42三、侧部止挡器42四、涨轮器42五、行走轨道及销齿传动部分42六、驱动装置42七、润滑装置43八、电缆悬挂装置43九、技术参数43§ 4-4 空车调车机45一、空调车体45二、空调行走轮、导向轮及电缆悬挂装置45三、车臂45四、空车调车机技术参数46§ 4-5夹轮器47一、用途47二、结构组成47三、液压装置组成47四、液压装置作用47五、工作过程47六、技术参数47§ 4-6 喷水抑尘系统48§ 4-7 安全止挡器48§ 4-8 翻车机金属结构49第五章翻车机液压系统56§ 5-1翻车机液压系统的组成、工作原理及维护58一、概述58二、组成58三、技术参数58四、翻车机液压系统原理图及动作说明59五、维护保养注意事项61六、使用注意事项65七、液压原理图65§ 5-2重车调车机液压系统的组成、工作原理及维护68一、概述68二、液压系统主要性能参数68三、液压系统工作原理及概况69四、液压系统调试69五、使用维护及故障排除70六、技术安全事项74七、液压原理图75§ 5-3迁车台液压系统的组成、工作原理及维护78一、主要技术参数78二、原理图及动作说明78三、系统使用注意事项79四、系统的维护保养及故障判断80五、液压原理图84§ 5-4夹轮器液压系统的组成、工作原理及维护86一、技术参数86二、原理图及操作说明86三、启动与调试操作86四、液压系统的维护保养及故障判断87五、使用注意事项91六、液压系统图92§ 5-5液压系统常用件的故障及处理方法94一、轴向柱塞泵常见故障与排除方法94二、液压缸常见故障与排除方法96三、溢流阀常见故障与排除方法98四、换向阀常见故障与排除方法99第六章翻车机系统电气设备与控制100§ 6-1翻车机电气设备概述100一、翻车机供电与配电101二、翻车机电气设备简介101三、翻车机电气设备主要技术参数103§ 6-2翻车机PLC自动控制部分104一、PLC简介104二、翻车机PLC硬件配置105三、翻车机PLC常见指令简介107四、翻车机自动控制过程113§ 6-3翻车机变频驱动装置118一、变频调速系统简介118二、翻车机变频调速原理118三、翻车机系统电机控制及常用速度122§ 6-4翻车机其他电气控制124一、翻车机电气保护124二、翻车机电气安全126第七章翻车机系统安全操作要求130§ 7-1翻车机系统操作130一、概述130二、控制方式130三、操作步骤131四、结束135§ 7-2翻车机安全操作规程135第八章翻车机检查、保养及故障排除138§ 8-1日常检查维修保养项目138一、通用零部件的日常检查维保项目138二、翻车机系统各主要组成设备的日常检查维保项目140§ 8-2常见故障与排除148一、翻车机部分148二、重车调车机部分152三、迁车台部分154四、空调机155第九章润滑周期表155一、翻车机润滑周期表155二、重、空车调车机润滑周期表156三、迁车台润滑周期表156附件一翻车机系统典型维修工艺157一、翻车机液压站联轴器更换工艺157二、翻车机驱动电机总成更换工艺159三、翻车机悬挂液压软管更换工艺161四、重车调车机变频电机总成更换工艺162五、重车调车机行走轮总成更换工艺164六、重车调车机摆动油缸更换工艺166附件二《煤炭、矿石装卸机械司机一般安全守则》168附表一变频器故障排除171第一章绪论本翻车机系统包含“C”型翻车机本体、翻车机衡、重车调车机、迁车台、空车调车机、夹轮器、地面安全止挡器、喷水除尘装置。

供货范围、技术规格、参数与要求一、货物需求一览表二、工作环境使用环境：场地土含有盐量较小，属盐渍土，不具有盐胀性，具有溶陷性、空气中含爆炸性气体（甲烷及一氧化碳）和煤尘。

最高温度： 40℃。

最低温度： -30℃。

年平均气温： 27℃。

环境相对湿度： 90%（+25℃）。

地震烈度： 8度。

海拔高度： 1100米。

安装位置：户外、井口南侧原翻矸机房。

电源电压：660V 50Hz 。

三、技术参数及要求3.1矿车高位翻车机（FGY3/9型）3.1.1数量：1台。

*3.1.2适应矿车：MGC3.3-9型3吨固定箱式标准矿车（不带推车挡板），质量：1320kg，装载量：5300kg，外形尺寸（长×宽×高）：3450×1320×1300mm。

3.1.3每次翻车数：1辆。

3.1.4驱动方式：通过集中控制操作台相关按钮及遥控控制高位翻车机运行。

△3.1.5 翻车机内要有矿车限位装置及液压式抱轨阻车器，确保阻车安全可靠，转动灵活。

3.1.6转臂及支腿采用16Mn板，必须用整板下料，不可有接口。

3.1.7转臂的转轴需加强，铜套壁厚不小于20mm。

*3.1.8溜槽采用液压驱动可活动调节方式，确保翻转过程中矿车内杂物无洒落。

3.1.9设备配气动共振清车器。

3.2. 销齿推车机（CXC-9型）3.2.1数量：1台。

3.2.2推/调车数量：推车：1辆；调车：6辆。

3.2.3含运行范围内的推车机跑道、支撑梁和38Kg轨道。

3.2.4推车机采用液压马达传动齿轮直接驱动，能够将矿车推至翻车机正位，并具有推车、补车或拉车功能，推车行程约15米。

推车机滚轮为聚氨酯滚轮，降低噪音，销车采用板焊框架结构。

推车机滑道采用上口封闭的组合型钢，液压马达采用低速大扭矩液压马达，能实现低速、大扭矩的满载、平稳启动。

销车上安装有操车使用的推爪、拉爪。

推爪能进翻车机推车、补车等多种作业。

推车时，推爪抬起推矿车车轴；调运矿车时，拉爪抬起拉矿车车轴。

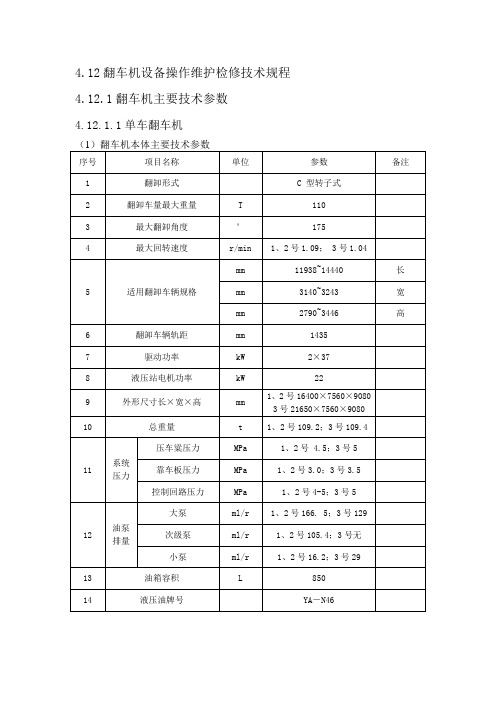

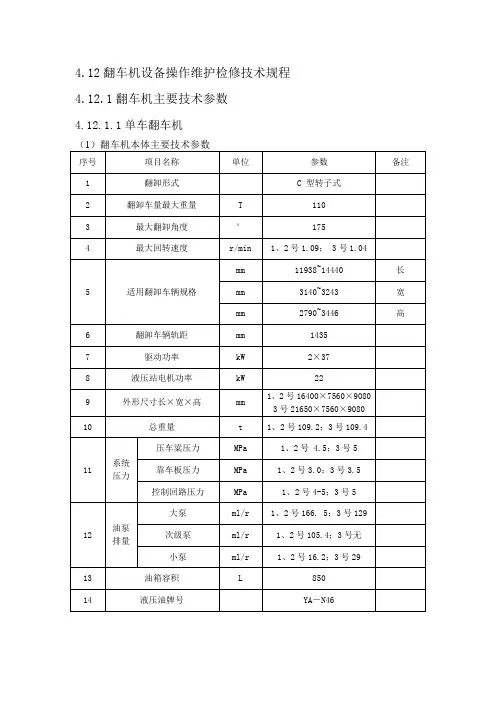

4.12翻车机设备操作维护检修技术规程4.12.1翻车机主要技术参数4.12.1.1单车翻车机4.12.2翻车机操作规程4.12.2.1单车翻车机操作步骤（1）操作运行准备1）电工合上重调机、翻车机、迁车台、空调机控制柜内刀闸。

2）电工合上重调机、翻车机、迁车台、空调机控制柜内空气开关(重调机、翻车机、迁车台、空调机电源)、(风机、油泵、加热器、振动器、除尘水泵等电源)。

3）电工合上程控柜内空气开关。

4）启动控制电源：按下程控柜上控制电源按钮，送上翻车机系统操作电源。

5）然后根据所需要的运行情况，把集控台上的钥匙转换开关转换到相应的工作位置(“就地手动”，“集中手动”，“自动”)。

6）最后启动辅机，如重调臂架油泵、重调机风机、除尘水泵，迁车台油泵，空调风机等，如果无异常，就可以投入运行。

7）启动变频器：按(变频器送电),灯(变频器送电)亮。

（2）集中手动运行操作当控制方式选择手动时，无论是就地手动还是集中手动，其操作步骤是一样的，只是操作地点及相应动作的主令按钮编号不一样，所以下述操作步骤仅以集中手动操作( 在集控台上操作) 为例，集控台上重、翻、迁空的“集中手动” 灯亮。

4.12.2.2重调机操作步骤假设整列重车已送至夹轮器，并且夹轮器己夹紧第一节车皮前轮，重调机停在牵车终端，臂架己抬起到位，即(抬臂到位)灯亮。

按(接车)灯( 接车) 亮，高速接车；低速接车；至停车落臂处停车，(停车落臂处)灯亮；按(夹轮器松开) 松开夹轮器，灯(夹轮器松到位) 亮；按(落臂)灯(抬臂到位)灭，灯(落臂)亮；到位停止，(落臂到位)灯亮；按(接车)灯(接车) 亮，低速接车；至碰车后钩合到位停，(后钩合到位)灯亮；【接车前必须后钩开到位】按(牵车)灯(牵车)亮；中速牵整列车；至四计轴停车,(四计轴)灯亮；按(人工摘钩毕)灯(摘钩完毕)亮；按(夹轮器夹紧) 灯( 夹紧) 亮；夹轮器紧到位停止，( 夹轮器紧到位) 灯亮；按( 牵车) 灯( 牵车) 亮，中速牵单车同时推空车；至单车到位停车，( 单车到位) 灯亮；按( 提后销) 提后销；( 提后销到位) 灯亮；( 后钩开到位) 灯亮；按( 牵车) 灯( 牵车) 亮，中速送空车至前行到位停，( 前行到位) 灯亮；按( 提前销) 提前销；( 前提销到位) 灯亮；( 前钩开到位) 灯亮；按( 接车) 灯( 接车) 亮，低速至回退到位停，( 回退到位) 灯亮；按( 抬臂) 灯( 抬臂) 亮；抬臂到位停( 抬臂到位) 灯亮。

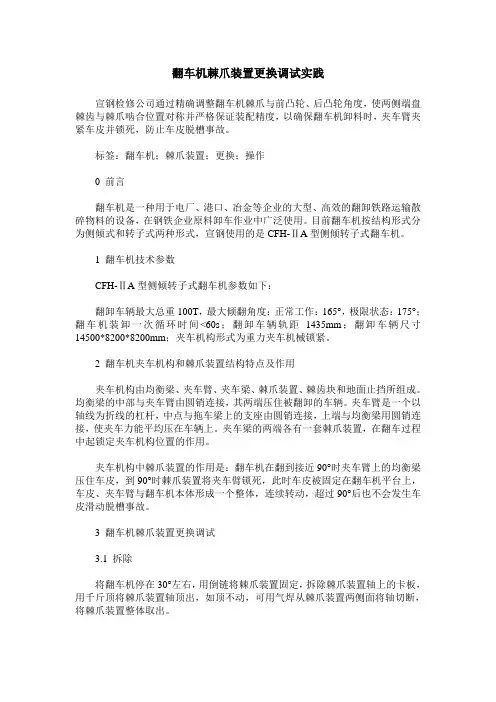

翻车机棘爪装置更换调试实践宣钢检修公司通过精确调整翻车机棘爪与前凸轮、后凸轮角度，使两侧端盘棘齿与棘爪啮合位置对称并严格保证装配精度，以确保翻车机卸料时，夹车臂夹紧车皮并锁死，防止车皮脱槽事故。

标签：翻车机；棘爪装置；更换；操作0 前言翻车机是一种用于电厂、港口、冶金等企业的大型、高效的翻卸铁路运输散碎物料的设备，在钢铁企业原料卸车作业中广泛使用。

目前翻车机按结构形式分为侧倾式和转子式两种形式，宣钢使用的是CFH-ⅡA型侧倾转子式翻车机。

1 翻车机技术参数CFH-ⅡA型侧倾转子式翻车机参数如下：翻卸车辆最大总重100T，最大倾翻角度：正常工作：165°，极限状态：175°；翻车机装卸一次循环时间<60s；翻卸车辆轨距1435mm；翻卸车辆尺寸14500*8200*8200mm；夹车机构形式为重力夹车机械锁紧。

2 翻车机夹车机构和棘爪装置结构特点及作用夹车机构由均衡梁、夹车臂、夹车梁、棘爪装置、棘齿块和地面止挡所组成。

均衡梁的中部与夹车臂由圆销连接，其两端压住被翻卸的车辆。

夹车臂是一个以轴线为折线的杠杆，中点与拖车梁上的支座由圆销连接，上端与均衡梁用圆销连接，使夹车力能平均压在车辆上。

夹车梁的两端各有一套棘爪装置，在翻车过程中起锁定夹车机构位置的作用。

夹车机构中棘爪装置的作用是：翻车机在翻到接近90°时夹车臂上的均衡梁压住车皮，到90°时棘爪装置将夹车臂锁死，此时车皮被固定在翻车机平台上，车皮、夹车臂与翻车机本体形成一个整体，连续转动，超过90°后也不会发生车皮滑动脱槽事故。

3 翻车机棘爪装置更换调试3.1 拆除将翻车机停在30°左右，用倒链将棘爪装置固定，拆除棘爪装置轴上的卡板，用千斤顶将棘爪装置轴顶出，如顶不动，可用气焊从棘爪装置两侧面将轴切断，将棘爪装置整体取出。

3.2 安装首先在地面组装棘爪装置，将棘爪、前凸轮、后凸轮与齿套啮合，棘爪与前凸轮的夹角约为93°，与后凸轮的夹角约为75°，将两个半隔套安装好，锁死圆螺母。

#2翻车机大修指导书一、技术要求主要设计条件工作制度翻车机及其调车设备为重型工作制，设计寿命30年。

日运行班数班运行时间年运行时间备注3班最长6小时最长4500小时标准和规范翻车机及其调车设备的设计、制造、安装、验收应符合下列标准规范和有关中国国家标准(GB)的要求：JB/T7015-93 回转式翻车机GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986 埋弧焊焊缝坡口的基本形式与尺寸GB/T1184 形状和位置公差、未注公差值GB1801 公差与配合尺寸至500mm孔、轴公差带与配合GB/T1804 一般公差线性尺寸的未注公差GB3323 钢熔化焊对接接头射线照相和质量分级GB11345 钢焊缝手工超声波探伤方法探伤结果分级GB17643 漆膜厚度测定法GB8923 涂装前钢材表面锈蚀等和除锈等级GB10089 圆柱蜗杆、蜗轮精度GB10095 渐开线圆柱齿轮精度GB10096 齿条精度GB11368 齿轮传动装置清洁度GB7935 液压元件通用技术条件GB9094 液压缸气缸安装尺寸和安装型式代号GB7936 液压泵马达空载排量测定方法JB/ZQ4000 锻件通用技术要求JB/ZQ4286 包装通用技术要求GB4720 电控设备第一部分低压电气电控设备GB7251 低压成套开关设备GBJ55 工业与民用通用设备电力装置设计规范GB3859 半导体电力变流器SD19 电测量仪表装置设计技术规程GB12348-90 工业企业厂界噪声标准II类混合区评价标准GB7709 13号车钩基本尺寸和性能所采用的标准和规范应是截止到投标日期的最新版本。

性能要求所有设备均正确设计和制造，在正常工况下均能安全、持续运行，没有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题。

需方欢迎我方提供优于本规范书要求的先进、成熟、可靠的设备及部件。

设备零部件采用先进、可靠的加工制造技术，有良好的表面几何形状及合适的公差配合。

翻车机液压系统使用说明书一、技术参数1、系统压力 5 Mpa(压车梁压力)3.5Mpa(靠车板压力)5Mpa(控制回路压力) 2、油泵排量85ml/r(大泵)56ml/r(次级泵)16ml/r(小泵)3、电动机Y180L-4W P=22KW n=1470r/min4、油箱容积850L5、液压油YB-N46二、原理图及动作说明1原理图1、动作顺序说明1)启动电动机，空转几分钟后，待达到系统内循环平衡。

2)重车在翻车机上定位后，1DT、3DT得电，压车梁开始压车。

1XK发讯号，压车梁压紧到位，1DT、3DT失电。

3）4DT、9DT得电，靠板开始靠车，4XK发讯号，靠板靠紧到位，4DT、9DT失电。

4)翻卸开始，5DT、6DT得电，释放弹簧的弹性势能，待翻车机转到110°时，5DT、6DT同时失电。

5)翻车机回翻到零位后，4DT、8DT、5DT、7DT得电，靠板开始松开，3XK发讯号，靠板松靠到位，4DT、8DT、5DT、7DT失电。

6) 2DT、3DT、5DT、6DT得电，压车梁开始松压。

2XK发讯号，压车梁松压到位，2DT、3DT、5DT、6DT失电。

7）重车调车机推空车，进入下一个循环。

三、启动与调试操作1、油箱注油至油标上限，约为油箱容积2/3（注液压油必须经≤20um滤网过滤后方可注入油箱）。

2、将进油口、回油口管路球阀打开，将所有溢流阀均调至开口最大状态。

3、检测电机绝缘应＞1mΩ，接通电源，点动电机，观察电机旋转方向（从电机轴端处看应为顺时针方向旋转）4、启动电机，容载运行5～10min (注此时为排系统内空气)检测电机电流,空转电流约15A左右,判断油泵有无异常噪音、振动以及各阀件管路连接处是否有漏油现象，否则应停机进行处理。

5、调整压车回路，靠车回路，控制回路压力至参考压力值。

调整控制回路压力时需让电磁换向阀处于工作状态，否则无法调定。

6、待系统压力调整正常后，进行平衡油缸回路顺序阀压力整定，其压力设定高于压车回路压力2Mpa左右。
