施工现场总平面布置方案施工现场总平面布置方案目录1.平面布置依据2.平面布置原则3.施工现场布置3.1 施工现场围墙和大门3.2 施工现场标牌3.3 施工现场材料加工棚、防护棚、材料堆放场3.4 施工现场基坑防护栏、洗车池、挡水墙、排水沟3.5 施工现场临时道路3.6 施工现场封闭垃圾站3.7 施工现场移动厕所3.8 施工现场照明设施3.9 施工现场办公区及生活区3.10 办公区、生活区平面布置图1.平面布置依据本方案的平面布置依据包括施工现场的实际情况和相关法律法规。

2.平面布置原则本方案的平面布置原则包括安全、高效、环保和美观。

3.施工现场布置3.1 施工现场围墙和大门施工现场围墙和大门的设置应符合相关法律法规和安全要求。

围墙应牢固、平整、美观，大门应设置在进出口便利的位置。

3.2 施工现场标牌施工现场标牌的设置应符合相关法律法规和安全要求。

标牌应明确、醒目、易懂，包括施工单位名称、工程名称、安全警示语等内容。

3.3 施工现场材料加工棚、防护棚、材料堆放场施工现场材料加工棚、防护棚、材料堆放场的设置应符合相关法律法规和安全要求。

加工棚和防护棚应牢固、平整、通风良好，材料堆放场应整齐、有序、安全。

3.4 施工现场基坑防护栏、洗车池、挡水墙、排水沟施工现场基坑防护栏、洗车池、挡水墙、排水沟的设置应符合相关法律法规和安全要求。

防护栏应牢固、平整、高度适宜，洗车池应干净、通畅、环保，挡水墙和排水沟应设置在需要的位置。

3.5 施工现场临时道路施工现场临时道路的设置应符合相关法律法规和安全要求。

道路应平整、通畅、宽度适宜，路面应有防滑措施，同时应有标识和警示设施。

3.6 施工现场封闭垃圾站施工现场封闭垃圾站的设置应符合相关法律法规和环保要求。

垃圾站应密闭、整洁、无异味，同时应有相应的垃圾分类和处理设施。

3.7 施工现场移动厕所施工现场移动厕所的设置应符合相关法律法规和卫生要求。

厕所应干净、通风、无异味，同时应有足够的数量和定期清洁维护。

标准化图纸
1、采掘工程平面图23、安全监控系统布置示意图
2、地面运输系统图24、矿区区域图（井田区域地形图）
3、井下电器设备布置图25、巷道布置图
4、井下通讯系统布置图26、防火系统图
5、提升制动系统图27、井下排水系统示意图
6、工业广场平面图28、风机房布置示意图
7、矿井供电系统图29、通风系统传感器布置示意图
8、地面供电系统图
9、井下供电系统示意图
10、井底车场平面图
11、井上下对照图
12、地质地形图
13、井下运输系统示意图
14、井筒断面图
15、水文地质图
16、主要保安煤柱平面图
17、充水性平面图
18、避灾路线示意图
19、井下传感器布置示意图
20、风井反风系统示意图
21、防尘系统示意图
22、通风系统示意图。

安防总平面布置图1.安防总平面布置思路1.1.门卫、门禁系统、施工出入口布置思路根据总平面布置图整体布置思路，拟在本标段施工区域共设置6个施工出入口大门。

综合考虑作业区与生活区的距离，将4#出入口布置为综合出入口（人流及车辆出入口），在出入口布置8m宽车辆入口、冲洗设备、门禁系统、视频监控室、岗亭及门卫；将1、2、3、5、6#出入口布置为车辆出入口，在出入口布置8m宽车辆入口及门卫。

1.2.视频监控系统布置思路（1）根据总平面布置整体思路，为实现全场区可视化视频监控，拟将施工区域视频监控划分为两大监控体系：1）沿标段内大门口、材料验收区、钢筋堆场及加工车间、围挡及现场施工主要交通道路布置的高清网络枪机；2）在现场塔吊上安装的网络高清全方位球机。

（2）根据类似项目视频监控系统供应商提供的设备参数，为保证监控视频的清晰度及监控质量。

考虑高清网络枪机布置距离不大于60m，以保证对场区围挡及场内道路全覆盖；考虑网络高清全方位球机距离不大于70m，网络高清全方位球机均布置在塔吊上，本标段左上角质子中心为二期开发楼栋，本期工程中不考虑布置塔吊，考虑在该位置布置立柱式网络高清全方位球机，以保证作业区域视频监控全覆盖。

（3）监控主要设备配置表高清网络枪机布置距离均不大于60m，对全场区围挡、大门、围挡侧材料堆场、验收区全面覆盖；网络高清全方位球机均以塔吊位置定位，塔吊臂长均不大于70m，对作业区材料堆场、作业区等全面覆盖；做到了施工现场全程可视化施工、施工全过程视频监控。

1.3.现场巡更巡检部署思路本标段施工现场占地面积15.8万m2，占地面积较大、周转材料、建筑主材、分包单位较多、靠近城市主干道，安防管理难度大，且任务重。

我司入场后与长期合作的物业管理签订项目物业管理协议，制定全场区物业管理规划。

根据工程特点，拟派3个物业管理团队分别对办公区、生活区、施工场区进行管理。

由于办公区、生活区物业管理工作相对容易拟分别配备6、8人，共计12人进行两班制轮换管理；施工场区配备24人，分成3个小组，每组8人两班制进行现场轮换管理。

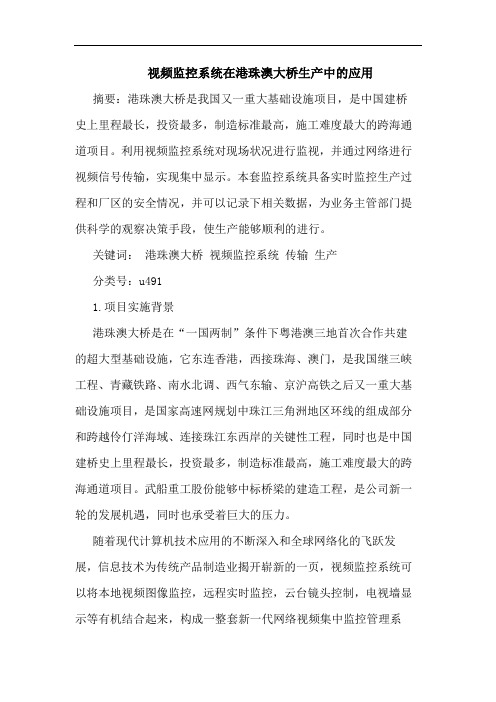

视频监控系统在港珠澳大桥生产中的应用摘要：港珠澳大桥是我国又一重大基础设施项目，是中国建桥史上里程最长，投资最多，制造标准最高，施工难度最大的跨海通道项目。

利用视频监控系统对现场状况进行监视，并通过网络进行视频信号传输，实现集中显示。

本套监控系统具备实时监控生产过程和厂区的安全情况，并可以记录下相关数据，为业务主管部门提供科学的观察决策手段，使生产能够顺利的进行。

关键词：港珠澳大桥视频监控系统传输生产分类号：u4911.项目实施背景港珠澳大桥是在“一国两制”条件下粤港澳三地首次合作共建的超大型基础设施，它东连香港，西接珠海、澳门，是我国继三峡工程、青藏铁路、南水北调、西气东输、京沪高铁之后又一重大基础设施项目，是国家高速网规划中珠江三角洲地区环线的组成部分和跨越伶仃洋海域、连接珠江东西岸的关键性工程，同时也是中国建桥史上里程最长，投资最多，制造标准最高，施工难度最大的跨海通道项目。

武船重工股份能够中标桥梁的建造工程，是公司新一轮的发展机遇，同时也承受着巨大的压力。

随着现代计算机技术应用的不断深入和全球网络化的飞跃发展，信息技术为传统产品制造业揭开崭新的一页，视频监控系统可以将本地视频图像监控，远程实时监控，云台镜头控制，电视墙显示等有机结合起来，构成一整套新一代网络视频集中监控管理系统，因此，视频监控系统肩负起了港珠澳大桥生产管理监控和安全保卫工作的重要责任，本套监控系统涵盖阳逻厂区、双柳基地、中山拼装基地三个区域，三个区域距离较远，特别是中山拼装基地，因此拟定在各个区域分别设立一个监控室进行本地监控，存储并通过网络进行视频信号传输，实现集中显示。

2.项目解决方案2.1.总体策划1）港珠澳大桥视频监控系统。

总体布置区域涵盖阳逻厂区、双柳基地、中山拼装基地。

现场安装区域甲方已经做了安排，不需要再部署监控。

2）线路传输设计。

阳逻与双柳永久联网（可分专线和宽带两种方式），利于后续公司信息化建设，基地间连接、与管理局连接拟采用租用电线宽带方式。

8、电力监控系统8.1 系统描述8.1.1 按智能楼宇管理系统设计规划，电力监控管理系统是一个相对独立的子系统。

共有2个变配电室（6台变压器），2个发电机房。

8.1.2 在配电房值班室设集中独立的电力监控管理系统工程师主站，对本站的所有变、配电设备进行连续不断的实时监控。

各变配电室设数据采集及保护单元和通讯服务单元，通讯服务单元与工作站、服务器通过计算机局域网相联，以实现项目变配电室无人值守、集中管理的功能，监控室门必须独立向外开启。

8.1.3 电力监控管理系统架构基于C/S的二层或多层网络结构，管理层按IEEE802.3标准，构建标准化的Ethernet（TCP/IP），上层工程师主站主机、现场通讯服务器、网络交换机等网络节点设备，采用VLAN技术纳入项目现有网络，网络物理链路可利用综合布线系统。

8.1.4 系统控制层微机综合继电保护器、智能开关、智能仪表、智能型测量控制模块、RTU、PLC、各种单元控制器等采用标准接口（如RS-485、RS-232、RS-422等）、开放的现场总线（支持MODBUS-RTU等协议），接入现场通讯服务器；或通过网络集线器协议转换接入上层以太网。

8.1.5 采用完全分布式集散控制系统，集中监控，分区控制，管理分级，通过网络系统将分布在各现场的控制仪表联接起来，硬件在配电柜上完成配置，在主楼计算机上集中监控。

系统内各智能仪表及模块不依赖于其他模块而能够独立工作，模块之间应是对等关系。

在TCP/IP网络发生故障情况下能够自愈恢复。

8.1.6 配电监控管理系统主要包括主楼管理服务器工作站、工业交换机、子站通讯服务器、高低压配电回路监控管理仪表等设备。

仪表采用RS485现场总线连接，通过子站通讯服务器完成协议转换接入上层以太网；通讯服务器完成配电回路设备数据采集控制功能，通过工业环网交换机将各楼TCP/IP网络组成自愈环网。

环网自愈时间不大于300毫秒。

8.1.7 工程师主站设一台工作站，系统配置OPC服务器模块将电力监控管理子系统集成纳入楼控系统。

第二章施工现场平面布置图第二章施工现场平面布置图2.1场地概况本工程位于西安市经济技术开发区内，明光路、文景路与凤城八路、凤城九路之间。

场外道路、绿化配置已经完善，环境整洁。

施工中要严加保护。

2.2出入口2.2.1.现场大门布置:在现场大门主出入口,搭建能反映企业精神面貌,宣传企业文化和施工现场概要介绍的企业标识标牌，力求简洁醒目。

门外张挂环境保护监督牌，门外沿两侧围墙悬挂喷绘彩色风景、环保、人文宣传画，装点周边环境，为我市城市创卫、美化环境增添一道亮丽风景线。

2.2.2现场主入口大门设置在现场的东南角。

现场主干道路设置4.5m宽，场内道路用碎石填筑,上铺50mm厚中砂,再做150mm厚C20混凝土面层,全部硬化现场。

并在搅拌站道路周边做排水明沟,截面为200×300mm。

2.2.3门口处设置洗车台，并配备专用洗车工具，如高压喷水枪等，污水须经沉淀池沉淀后排出。

2.3现场临建设置在现场大门西侧设置门卫室一间，在1#、2#楼北侧设置现场办公区和生活区，办公区和生活区临建房屋采用彩钢EPS夹心板双层活动房以及单层砖混结构房，办公区临建房屋共九间，其中：七间现场办公室，一间会议室及一间微机资料室，另外在办公区西侧设置材料库二间，办公区中间设配电间一间；生活区临建房屋共十三间，设置食堂、浴室、文娱活动室、厕所各一间，宿舍九间，现场搭建临建总面积815m2，办公区、生活区室外设置花坛,营造优雅环境。

现场生活宿舍区用砖围墙和围护栏杆和生产区隔离、隔挡，生活区现场搭建总面积为549m2。

由于现场生活宿舍区住宿容纳面积满足不了施工要求，则其他施工人员生活区安排在场外，离现场500米远的盐西村两-三层砖混结构民房安排居住，住宿条件良好。

所有生活区域均设专人负责管理。

生产区临建工棚共九间：现场2#、3#楼中间靠西侧设置木工车间一间，东侧设置钢筋棚一间，以及对焊棚、钢筋堆场；1#、2#、3#楼东西两侧及南侧设置钢化堆场。
