(完整版)拌合站、水泥罐、搅拌站地基计算

拌合站水泥仓基础检算书
一、概况
每个水泥仓自重10T，内装水泥最大量150T，每个仓的承台尺寸为4m×4m×1m，每个承台重量为40T，风力产生的荷载按10级风考虑，取50kg/m2。

二、荷载计算
水泥仓自重+水泥最大重+承台重=10+150+40=200T，则每个支腿所承受的重量为200/4=50T。

风力产生的荷载情况为：风力荷载为12m×3m×50kg/m2=1800kg。

风力对水泥仓产生的最大弯矩为1800kg×12m=21.6T·m。

为抵抗风力弯矩，两个水泥仓支腿所产生的抵抗力为21.6/3=7.2T。

则一个支腿所产生的抵抗力为7.2T/2=3.6T。

三、管桩最大受力计算
据以上荷载计算，四个水泥仓支腿中受力最大的支腿反力为50T+3.6T=53.6T。

考虑各种不利荷载和不利因素的影响，取最大支腿反力为60T，即在现场控制中以每个管桩的最小承载力为60T进行控制。

计算：复核：。

粉罐基础承载力简算书编制：审核：审批：中铁xx局xx铁路xx标项目部拌合站二〇一六年六月目录一、计算公式 (1)1、地基承载力 (1)2、风荷载强度 (1)3、基础抗倾覆计算 (2)4、基础抗滑稳定性验算 (2)5、基础承载力 (2)二、储料罐基础验算 (2)1、储料罐地基开挖及浇筑 (2)2、储料罐基础验算过程 (3)2.1 地基承载力 (3)2.2 基础抗倾覆 (4)2.3 基础滑动稳定性 (5)2.4 储蓄罐支腿处混凝土承压性 (5)拌合站粉仓基础承载力计算书xx铁路标混凝土拌和站配备2HZS120拌和机，拌合楼处位于线路DKxxx+xxx右侧，占地面积21亩，靠近有公路、县道和乡道。

每台拌和机配5个粉罐，每个水泥罐自重8t，装满水泥重100t，合计108t；水泥罐直径2.8m。

水泥罐基础采用C25钢筋砼扩大基础满足5个水泥罐同时安装。

5个罐放置在圆环形基础上，圆环内圆弧长14.651米，外圆弧长21.026米，立柱基础高3.3m，外露0.3m，埋入扩大基础1m。

扩大基础采用φ18@300mm×300mm上下两层钢筋网片，架立筋采用φ18@450mm×450mm钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。

水泥罐总高18.5米，罐高13.5米，罐径2.8米，柱高5m，柱子为4根正方形布置，柱子间距为2.06米，柱子材料为D21.9cm厚度8mm的钢管柱。

施工前先对地基进行换填处理，处理后现场检测，测得地基承载力超过350kpa。

一、计算公式1、地基承载力P/A=σ≤σ0P—储蓄罐重量 KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力 MPaσ0—土基容许的应力 MPa通过地质触探并经过计算得出土基容许的应力σ0=140Kpa2、风荷载强度W=K1K2K3W0= K1K2K31/1.6ｖ2W —风荷载强度 PaW0—基本风压值 PaK1、K2、K3—风荷载系数，查表分别取0.8、1.13、1.0ｖ—风速 m/s,取20.5m/sσ—土基受到的压应力 MPaσ0—土基容许的应力 MPa3、基础抗倾覆计算K c=M1/ M2=P1×1/2×基础宽/ P2×受风面×H≥1.5 即满足要求 M1—抵抗弯距 KN•MM2—抵抗弯距 KN•MP1—储蓄罐与基础自重 KNP2—风荷载 KN4、基础抗滑稳定性验算K0= P1×f/ P2≥1.3 即满足要求P1—储蓄罐与基础自重 KNP2—风荷载 KNf-----基底摩擦系数，查表得0.25；5、基础承载力P/A=σ≤σ0P—储蓄罐单腿重量 KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力 MPaσ0—砼容许的应力 MPa二、储料罐基础验算1、储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：一台拌和机五个罐地基开挖尺寸为半径为8.68m圆的1/3的范围，中心长18m,宽3.75m，总面积为66.564m2，浇筑深度为基础埋深3.0m。

拌和站基础计算书1. 拌合站概况某搅拌站共有6个水泥罐，单个罐满载时单个支腿受力35t，罐宽3m，罐身高14m，支腿长7m，罐车基础采用C25砼扩大基础，长22m，宽5m，深1.5m，地基承载力180kPa，基底土摩擦系数0.25。

搅拌站地区最大风速21.3m/s。

主楼采用回字形基础，外环7*7m，内环3*3m，深0.9m。

主楼轮廓高8m，宽12m，单腿支撑12t。

2. 拌合站储料罐基础计算2.1 储料罐概况储料罐基础采用砼扩大基础，材料为C25砼,长22m，宽为5m，浇注深度为1.5m，基础底面积A=22×5=110m2 。

2.2 荷载计算储料罐重量通过基础作用于土层上，单个罐满载时每个支腿为35t,共6个罐，每个罐4个支腿，总重集中力P=6×4×10×35=8400kN，基础自重G=25×22×5×1.5=4125kN,承载力计算示意见下图本拌和站地区，最大风速v=21.3m/s，储料罐罐身长14m，6个罐基本并排竖立，单个罐宽3m，总受风面积Af=6×3×14=252m2 。

整体受风荷载等效成水平集中力，如下图所示：风荷载强度计算式为：W=K1 K2K3W其中：W ——风荷载强度 Pa；W0——基本风压值 Pa，可按W=V21.6计算；K1——风载体型系数，圆形取0.8；K2——风压高度变化系数，按30m高考虑为1.13；K3——地形地理条件系数，按山岭峡谷考虑，取1.2； V- 风速 m/s；本拌和站地区，最大风速21.3m/s,则:W0 =V21.6=21.321.6=283.6PaW=K1 K2K3W=0.8×1.13×1.2×283.6=307.6Pa单个罐宽3m，高14m，总受风面积A=252m2 ，风荷载等效成水平集中力P=A·W=252×307.6×10-3=77.5kN2.3储料罐地基承载力计算其中：P- 储蓄罐重量（kN），为8400kN；G-基础砼自重（kN），为4125kN；A- 基础作用于地基上有效面积（m2 ），为110m2 ；M- 由风荷载引起基础的弯矩（kN·m）；M=P·h风=77.5×(7+7)=1085kN·m；W=bh26=22×526=91.7m3 。

HZS60混凝土拌合站粉料罐基础计算书一、拌和站罐基础设计概括计划投入一套HZS60拌合站，单套HZS60拌合站投入1个200t 型水泥罐（装满材料后）和1个100t 粉煤灰罐（装满材料后）。

根据公司以往拌和站施工经验，结合现场地质条件以及基础受力验算，水泥罐采用砼扩大基础，基础顶预埋地脚钢板与水泥罐支腿满焊或螺栓连接。

二、基本参数1、风荷载参数：查询公路桥涵设计通用规范得知：本工程相邻地区咸阳市礼泉县最大风速：s m V /3.21max =；2、仓体自重：200t 罐体自重约16t ，装满材料后总重为216t ； 100t 罐体自重约8t ，装满材料后总重为108t 。

3、扩大基础置于灰岩上，地基承载力基本容许值[]Kpa f a 6800=； 4、当采用两个水泥罐基础共同放置在一个扩大基础上时，扩大基础尺寸为10.24m ×6m ×2m （长×宽×高）；三、空仓时整体抗倾覆稳定性稳定性计算1、受力计算模型（按最不利200吨罐体计算），空仓时受十年一遇风荷载，得计算模型如下所示：F1F2F3GR图3-1 空仓时整体抗倾覆稳定性稳定性计算模型2、风荷载计算根据《公路桥涵设计通用规范》可知，风荷载标准值按下式计算：gV W d k 22γ=；查《公路桥涵设计通用规范》得各参数取值如下：空气重力密度：01199899.0012017.00001.0==-Zeγ； 地面风速统一偏安全按离地20m 取：s m V k k V /92.32max 5220==； 其中：12.12=k ，38.15=k ，s m V /3.21max =；代入各分项数据得：222/66.08.9292.3201199899.02m KN g V W d k =⨯⨯==γ单个水泥罐所受风力计算： ①、迎风面积：216.58.22m A =⨯= 作用力：2KN 7.36.566.01=⨯=F 作用高度：m H 94.181=②、迎风面积：2215.3123.65m A =⨯= 作用力：KN 56.2015.3166.02=⨯=F 作用高度：m H 43.142=③、迎风面积：235.112/6.45m A =⨯= 作用力：KN 59.75.1166.03=⨯=F 作用高度：m H 01.93= 2、单个水泥罐倾覆力矩计算m KN h F M i i ⋅=⨯+⨯+⨯=⨯=∑52.43501.959.743.1456.2094.1872.331倾3、稳定力矩及稳定系数计算假定筒仓绕单边两支腿轴线倾覆，稳定力矩由两部分组成，一部分是仓体自重稳定力矩1稳M ，另一部分是扩大基础自重产生的稳定力矩2稳M 。

1#拌合站120型拌合机水泥罐地基处理方案验算1、地基处理方案1#拌合站120型拌合机共配置150t水泥罐3个，100t粉料罐2个，罐体自重2t，地基处理方案：罐体下部设置1m厚钢筋混凝土扩大基础，扩大基础下部为25根φ50cmCFG桩基础，桩基长度16m，其中20根桩基位置对应20个罐体支腿，剩余5根位置对应5个罐体的中心，（最大桩间距2.13m，最小桩间距0.79m），桩间换填1m厚毛渣。

2、荷载计算（1）水泥罐及基础总荷载G（KN）计算G=mg=850500*9.8=8334900N=8334.9KN注：m——水泥罐装满时的重量+水泥罐自重+混凝土基础重量=(150t*3+100t*2)+2t*5+76.2m2*2.5t/m2=850.5t=850500kg；g——重力加速度，取值9.8g/cm3。

（2）水泥罐及基础荷载P（KPa）计算P=G/S= 8334900/76.2=109381.89Pa=109.38KPa 注：G——总荷载；S——水泥罐混凝土基础面积，根据图纸计算为76.2㎡。

（3）CFG单桩承载力控制值按1.5倍安全系数来计算，CFG单桩承载力控制值[R]：[R]=G/n*1.5=8334.9/25*1.5=500.1KN注：G——总荷载；n——CFG桩根数。

（4）复合地基承载力控制值[f spk]（KPa）计算按1.5倍安全系数来计算，复合地基承载力控制值[f spk]：[f spk]=1.5P=164.07KPa3、CFG桩单桩承载力验算（1）单桩承载力特征值Ra计算Ra=μp*∑qsi*li+Ap*qp=3.14*0.5*（12.5*1.9+22.5*1+10*3.5+25*5.5+25*4.1）+3.14*0.252*350 =573KN注:up——桩的周长（m）=3.14*0.5mAp——桩身有效截面积（㎡）=3.14*0.252㎡i ——桩身范围内所划分的土层数，1~5qsi、 qp——桩周第层上的侧阻力、桩端端阻力特征值（KPa），可按现行国家标准《建筑地基基础设计规范》GB 50007 有关规定确定：侧阻力：qs1=12.5KPa（杂填土），qs2=22.5KPa（粉质黏土），qs3=10KPa（淤泥），qs4=25KPa （粉质黏土），qs5=25KPa（中砂）端阻力：qp=350KPa（中砂）li——第层土的厚度（m），l1=1.9m，l2=1m，l3=3.5m，l4=5.5m，l5=4.1m。

目录一.计算公式 (2)1.地基承载力 (2)2．风荷载强度 (2)3．基础抗倾覆计算 (2)4．基础抗滑稳定性验算 (3)5.基础承载力 (3)二、储料罐基础验算 (3)1．储料罐地基开挖及浇筑 (3)2.计算方案 (3)3.储料罐基础验算过程 (4)3.1 地基承载力 (4)3.2 基础抗倾覆 (4)3.3 基础滑动稳定性 (5)3.4 储蓄罐支腿处混凝土承压性 (5)三、拌合楼基础验算 (5)1．拌合楼地基开挖及浇筑 (5)2.计算方案 (6)3.拌合楼基础验算过程 (6)3.1 地基承载力 (6)3.2 基础抗倾覆 (7)3.3 基础滑动稳定性 (7)3.4 储蓄罐支腿处混凝土承压性 (7)拌合站拌合楼基础承载力计算书1号拌合站为华阳村拌和站，配备HZS90拌和机，设有4个储料罐，单个罐在装满材料时均按照100吨计算。

拌合楼处于华阳村内，在78省道右侧30m，对应新建线路里程桩号DK208+100。

经过现场开挖检查，在地表往下0.5～1.5米均为粉质粘土，1.5米以下为卵石土。

一.计算公式1 .地基承载力P/A=σ≤σ0P—储蓄罐重量KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力MPaσ0—土基容许的应力MPa通过地质钻探并经过计算得出土基容许的应力σ0=0.108 Mpa（雨天实测允许应力）2．风荷载强度W=K1K2K3W0= K1K2K31/1.6ｖ2W —风荷载强度PaW0—基本风压值PaK1、K2、K3—风荷载系数，查表分别取0.8、1.13、1.0ｖ—风速m/s,取17m/sσ—土基受到的压应力MPaσ0—土基容许的应力MPa3．基础抗倾覆计算K c=M1/ M2=P1×1/2×基础宽/ P2×受风面×(7+7)≥1.5 即满足要求M1—抵抗弯距KN•MM2—抵抗弯距KN•MP1—储蓄罐与基础自重KNP2—风荷载KN4．基础抗滑稳定性验算K0= P1×f/ P2≥1.3 即满足要求P1—储蓄罐与基础自重KNP2—风荷载KNf-----基底摩擦系数，查表得0.25；5 .基础承载力P/A=σ≤σ0P—储蓄罐单腿重量KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力MPaσ0—砼容许的应力MPa二、储料罐基础验算1．储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：地基开挖尺寸为半径为10.0m圆的1/4的范围，宽5.0m，浇筑深度为1.4m。

水泥罐基础承载力及抗倾覆验算书水泥罐基础承载力及抗倾覆验算书一、编制说明本方案编制是根据施工现场土质情况及水泥罐特点而进行的，为确保有足够的水泥贮藏量，保证工程顺利进行，本工程计划投入5座120T水泥罐。

二、编制范围XX标项目经理部水泥混凝土拌和站。

三、编制依据1、施工现场总平面布置图；2、水泥罐总示意图及基础图参数；3、《高耸结构设计标准》GB50135－2019；4、《建筑结构荷载规范》GB50009-2012；四、水泥罐基础设计1、本水泥罐基础根据现场实际地质情况，采用扩大基础，根据现场需要，一台HZS120拌和站配置5座120T水泥罐，故5座水泥罐扩大基础连成一个环形基础，基础尺寸为 4.5m×17.86m×2m。

基础采用C30钢筋砼，钢筋为双层配筋，钢筋为φ18。

2、每个水泥罐下设计四个支座，支座设计为C30砼，550×550×550mm立方体。

每个支座对应水泥罐罐脚处预埋4根φ18钢筋，以加强承台和基础的连接；3、水泥罐预埋板采用δ16mm Q235钢板，再焊接4根φ20锚固钢筋，锚固筋穿过支座与扩大基础钢筋网相焊接。

预埋板安装时每个预埋板四个角高程误差在1mm内，每个水泥罐4个预埋板高程误差在2mm以内。

预埋时采用水准仪实时量测。

五、水泥罐基础计算1、计算公式①地基承载力计算公式P1/A=σP1—水泥罐重量与基础本身重量 KNA—基础作用于地基上有效面积mm²σ—土基受到的压应力 MPa通过动力触探计算得出土基容许的应力②风荷载强度计算公式根据《高耸结构设计标准》GB50135－2019，垂直作用于高耸结构表面单位计算面积上的风荷载标准值应按下式计算:W k=βz×μs×μz×W0；W k —作用在高耸结构z高度处单位投影面积，上的风荷载标准值（kN/m²）；W0 —基本风压值（kN/m²），查《建筑结构荷载规范》GB50009-2012得W k=0.40；μz—高度z处的风压高度变化系数，查规范μz=1.23；μs—风何在体形系数，查规范计算得μs=0.8；βz—高度z处的风振系数βz=2.19；③基础抗倾覆计算公式Kc=M1/ M2=P1×1/2×基础宽/W k×受风面×(7+7)≥1.5 即满足要求M1—抵抗弯距 KN•MM2—抵抗弯距 KN•MP1—储料罐与基础自重 KNW k —作用在高耸结构z高度处单位投影面积，上的风荷载标准值kN/m²④基础抗滑稳定性验算计算公式K0= P1×f/ P2≥1.3 即满足要求P1—储料罐与基础自重 KNW k —作用在高耸结构z高度处单位投影面积，上的风荷载标准值kN/m²f—基底摩擦系数，查表得0.25；⑤基础承载力计算公式P/A=σ≤σ0P—储料罐单腿重量 KNA—储料罐单腿有效面积mm²σ—基础受到的压应力 MPaσ0—砼容许的应力 MPa(2)水泥罐基础验算①水泥罐地基开挖及浇筑根据厂家提供的拌合站安装施工图，现场平面尺寸如“图1拌合站安装施工图”所示。

水稳拌合站投入两个100t型水泥罐，100t型水泥罐直径3m，支腿邻边间距2.05m。

根据以往水稳拌合站施工经验、现场地质条件以及基础受力验算，水泥罐基础采用C30钢筋砼条形承台基础满足两个水泥罐同时安装。

基础尺寸8m（长）×4m（宽）×1.5m（高），基础埋深1.2m，外漏0.3m，承台基础采用Φ16@250mm×250mm上下两层钢筋网片，架立筋采用750mm×750mmφ12钢筋双排双向布置，基础顶预埋地脚钢板与水泥罐支腿满焊。

具体布置见下图：.水泥罐平面位置示意图1、计算基本参数水泥罐自重约20t ，水泥满装150t ，共重170t 。

水泥罐支腿高3m ，罐身高18m ，共高21m 。

单支基础4m ×4m ×0.8m 钢筋砼。

2、地基承载力计算计算时按单个水泥罐计算单个水泥罐基础要求的地基承载力为：δ1=21700+0.825106.3+20126.3k /m 0.1344N MPa ⨯===⨯ 根据资料可知：原设计路面按汽一超20级设计，汽一超20级后轴标准荷载为130KN,单轴轮胎和路面接触面积为：460mm ×200mm ，通过受力计算，其地基承载力为：δ2= ()1301000 1.413460200MPa ⎡⎤⨯=⎢⎥⨯⎣⎦因δ1≤δ2，即地基承载力复核要求。

3、抗倾覆计算武汉地区按特大级风荷载考虑，风力水平 荷载为500N/m 2，抗倾覆计算以空罐计算，空罐计算满足则抗倾覆满足。

水平风荷载产生的弯矩为：0.5 3.3182+3=356.4KN M =⨯⨯⨯÷（18）•M水泥罐空罐自重20t ，则基础及水泥罐总重为：G=1709.8+440.825=1986KN ⨯⨯⨯⨯ 抗倾覆极限比较：356.430.18<0.519866M F === 即水泥罐的抗倾覆满足要求，水泥罐是安全的。

4、基础配筋基础配筋属于构造配筋，配筋率必须满足§≥ 0.15%，经计算断面配筋， @150Φ16钢筋满足要求。

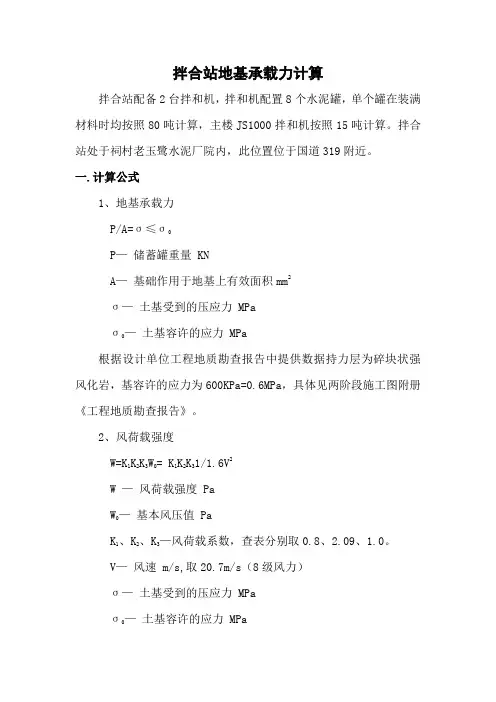

拌合站地基承载力计算拌合站配备2台拌和机，拌和机配置8个水泥罐，单个罐在装满材料时均按照80吨计算，主楼JS1000拌和机按照15吨计算。

拌合站处于祠村老玉鹭水泥厂院内，此位置位于国道319附近。

一.计算公式1、地基承载力P/A=σ≤σ0P—储蓄罐重量 KNA—基础作用于地基上有效面积mm2σ—土基受到的压应力 MPaσ0—土基容许的应力 MPa根据设计单位工程地质勘查报告中提供数据持力层为碎块状强风化岩，基容许的应力为600KPa=0.6MPa，具体见两阶段施工图附册《工程地质勘查报告》。

2、风荷载强度W=K1K2K3W0= K1K2K31/1.6V2W —风荷载强度 PaW0—基本风压值 PaK1、K2、K3—风荷载系数，查表分别取0.8、2.09、1.0。

V—风速 m/s,取20.7m/s（8级风力）σ—土基受到的压应力 MPaσ0—土基容许的应力 MPa3、基础抗倾覆计算K c=M1/ M2=P1×1/2×基础宽/ P2×受风面×(7+7)≥1.5 即满足要求M1—抵抗弯距 KN•MM2—抵抗弯距 KN•MP1—储蓄罐与基础自重 KNP2—风荷载 KN4、基础抗滑稳定性验算K0= P1×f/ P2≥1.3 即满足要求P1—储蓄罐与基础自重 KNP2—风荷载 KNf-----基底摩擦系数，查表得0.40；5、基础承载力P/A=σ≤σ0P—储蓄罐单腿重量 KNA—储蓄罐单腿有效面积mm2σ—基础受到的压应力 MPaσ0—砼容许的应力 MPa二、储料罐基础验算1、储料罐地基开挖及浇筑根据厂家提供的拌和站安装施工图，现场平面尺寸如下：地基开挖尺寸为 3.5*14米的长方形呈扇形分布拌合站北侧，浇筑深度为1.0m。

2、计算方案开挖深度少于3米，根据规范，不考虑摩擦力的影响，计算时只考虑单个储蓄罐重量通过基础作用于土层上，集中力P=800KN，单个水泥罐基础受力面积为3.5m×14.0m。

拌合站水泥罐基础承载力检算一、地基基础现场情况地质报告表明反映持力层地基承载力为65 Kpa，回填土重度取15KN/m3。

二、水泥罐基础尺寸根据罐体确定为22×5.5×1.5m，由于实际需要基础扇型布置。

按照此尺寸检算地基承载力。

1、竖向荷载计算（外力）作用在基础顶面的荷载有竖向力、水平剪力、弯矩，统一按照中心受压基础检算。

荷载计算：FK=G罐＋G水泥＝20t+600t＝620t=6200KNG罐——罐体重量G水泥——罐储存水泥重量最大应力：6200/121=51.24KPaGK＝基础自重＋回填土重量＝453.75＋60.5t =514.25t＝5142.5KN最大应力：5142.5/121=42.5Kpa应力合计5 1.24Kpa＋42.5Kpa＝93.7 Kpa修正后地基承载力特征值fa=65+0*(5.5-3)+5142.5/121=107.5KPa 计算结果fK=93.7KPa≤fa=107.5KPa 承载力满足要求2、抗台风计算本地台风多，罐体必须考虑风力影响，罐体纵、横向受风力影响很大，假设罐体高19米,圆形直径按照平面4.5米宽度计算，风力系数1.12考虑。

则罐体板基础风力W风＝1.5×1×1.12＝1.68KN 罐体板基础弯矩M=1.68KN×（1.5/2）=1.26 KN·M罐体风力W风＝19×4.5×1.12＝95.76KN罐体弯矩M=95.76KN×（3/2）=63.84 KN·M合计风力p=1.68KN+95.76KN=97.44KN合计弯矩M=1.26 +63.84 =65.1 KN·M搅拌站基础受静止荷载，无冲击荷载影响，只考虑风力产生的滑移影响，基础风力（按照台风力）产生的荷载97.44KN。

采取基础增加人工挖孔桩埋置设置，相当于罐体基础增加缆风绳加固。

根据基础地质情况，挖孔桩直径Φ1.5m设计，深度5m，C30混凝土浇注。
