结构“长城杯”钢筋工程质量评审标准评审钢筋工程.主要是抽查钢筋原材料、半成品加工和安装绑扎质量。
重点抽查钢筋的品种、规格、形状、尺寸、位置、间距、数量、节点构造.接头连接方式.连接质量、接头位置、数量及其占同截面的百分率.保护层厚度等。
1.钢筋原材料钢筋原材料(含钢筋、钢丝、预应力筋、钢绞线、钢板、型钢及焊条、焊剂等)应符合现行规范、标准和设计要求。
并按有关规具备产品出厂合格证明.检验报告和进场复检报告。
钢筋原材料人、出库应有管理制度。
应按进场批的级别、品种、直径、外形分垛堆放、妥善保管.并挂标识牌注明垛号、产地、规格、品种、数量、复试报告单编号、质量状态等。
钢筋表面应洁净、不得有颗粒状、片状锈蚀和飞边、翘皮、裂纹损伤及泥浆油污。
进场后的码放与标识根据现场平面布置图.确定出位置合理、尺寸满足要求的场地作为钢筋堆放区.为防止钢筋受潮锈蚀、污染.堆放区应有排水措施.并进行场地硬化处理.在钢筋堆放时下设垫木；应分批按规格分类码放整齐.设置标识牌.标识牌应对钢筋的生产厂家、规格型号（如热轧、带肋、Ⅱ级、Φ20）、炉罐号、进场数量、试验状态（合格）及试验编号、进场日期等进行详细标识。
标识牌及标识项目应统一提前制作.固定格式.填写内容应根据每批钢筋的实际情况及时填写（应为可擦写）。
2.钢筋加工根据北京地区建筑抗震设防烈度.按照设计要求进行钢筋代换和钢筋加工.当设计无要求时.各类建筑工程均按8度设防采取以下措施：（1）纵向受力钢筋接头滚轧直螺纹连接.加强钢筋端头平整度的处理.防止由于端面的不平、毛刺影响受力筋的接头质量.必须采用无齿锯将钢筋端面切割平整。
（2）箍筋弯钩的弯折角度均为135°.成型及绑扎后两弯勾应保持平行；弯钩平直部分的长度应不小于箍筋直径d 的10倍且不低于75mm 。
（3）钢筋连接接头不宜设在柱端的箍筋加密区。
丝头尺寸的检验：用专用的螺纹环规检验.其环通规应能顺利地旋入.环止规旋入长度不得超过3P 。
结构海河杯工程创优方案一、“结构海河杯”工程创优良策划：（一）建立健全管理组织机构：本工程由公司生产经理担任项目总指挥，公司总工程师担任技术总负责人，项目部始终坚持高起点、高标准、严要求。
这样一个团结严谨的领导班子，再聚集了一批业务水平高、思想作风好、实践经验足的工程技术人员，为创“结构海河杯”有了坚实的基础。
目标―——主体结构“海河杯”，最终目标达到天津市建筑工程“海河杯”优良工程（二）加强过程控制，保持持续改进：在工程施工期间我们贯彻“加强过程控制，保持持续改进”的质量方针，使施工全过程始终处于受控状态。
具体为：对即将开始的工序的技术、安全、质量均有预测；对正在施工的工序有及时的验评；找出正在施工工序的各种指标与预测指标之间的偏差；分析主要原因，采取针对性的纠正措施。
为创“结构海河杯”同时注重工程质量信息的及时反馈，即在充分征询甲方、监理、设计和本单位职工意见的基础上，充分利用信息反馈，更好地改进工作。
这些制度和措施从源头上确保了工程质量达到优良标准。
值得一提的是在质量与工期发生矛盾的时候，我们将始终牢牢坚持“质量至上，宁可牺牲工期也决不降低标准”的原则。
（三）把好三关，防微杜渐：1、材料进场关：材料质量的好坏，直接影响到工程质量的好坏，在材料采购时始终坚持质量求好不求差的原则。
材料进场前，请监理及建设单位人员共同参与材料质量评审，不合格材料不准用，确保供料及时、材质好。
杜绝不合格的原材料流入施工现场。
坚持进场的材料、设备都必须具备合格证和材质证明书，必须进行检验或试验合格后才能使用。
2、操作技术关：及时收集施工项目有关资料，发现问题及时处理，要求承建方做好各个工程的施工记录。
根据设计和施工验收规范要求，结合工程特点，每道工序都制定了精细的技术措施，明确了操作要领。
不断采用新技术，选用先进建筑机械设备来达到工程质量的提高。
3、质量检验关：根据我国《建设工程质量管理条例》规定，施工质量是以合同现定的设计文件和相应的技术标准为依据来确定和衡量的。

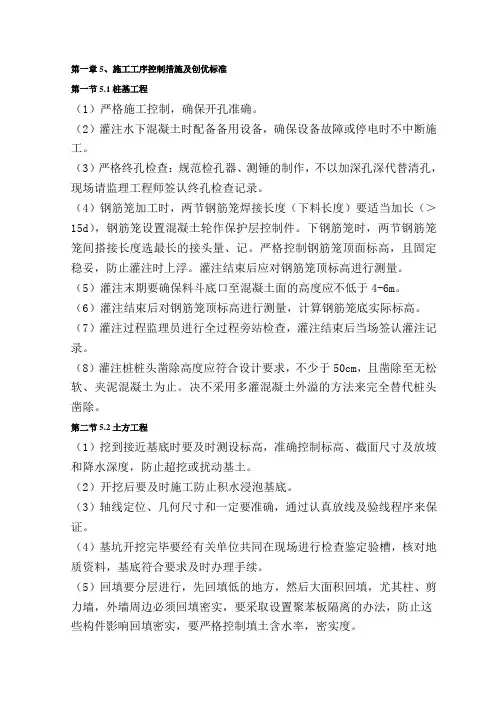

第一章 5、施工工序控制措施及创优标准第一节 5.1桩基工程（1）严格施工控制，确保开孔准确。
（2）灌注水下混凝土时配备备用设备，确保设备故障或停电时不中断施工。
（3）严格终孔检查：规范检孔器、测锤的制作，不以加深孔深代替清孔，现场请监理工程师签认终孔检查记录。
（4）钢筋笼加工时，两节钢筋笼焊接长度（下料长度）要适当加长（＞15d），钢筋笼设置混凝土轮作保护层控制件。
下钢筋笼时，两节钢筋笼笼间搭接长度选最长的接头量、记。
严格控制钢筋笼顶面标高，且固定稳妥，防止灌注时上浮。
灌注结束后应对钢筋笼顶标高进行测量。
（5）灌注末期要确保料斗底口至混凝土面的高度应不低于4-6m。
（6）灌注结束后对钢筋笼顶标高进行测量，计算钢筋笼底实际标高。
（7）灌注过程监理员进行全过程旁站检查，灌注结束后当场签认灌注记录。
（8）灌注桩桩头凿除高度应符合设计要求，不少于50cm，且凿除至无松软、夹泥混凝土为止。
决不采用多灌混凝土外溢的方法来完全替代桩头凿除。
第二节 5.2土方工程（1）挖到接近基底时要及时测设标高，准确控制标高、截面尺寸及放坡和降水深度，防止超挖或扰动基土。
（2）开挖后要及时施工防止积水浸泡基底。
（3）轴线定位、几何尺寸和一定要准确，通过认真放线及验线程序来保证。
（4）基坑开挖完毕要经有关单位共同在现场进行检查鉴定验槽，核对地质资料，基底符合要求及时办理手续。
（5）回填要分层进行，先回填低的地方，然后大面积回填，尤其柱、剪力墙，外墙周边必须回填密实，要采取设置聚苯板隔离的办法，防止这些构件影响回填密实，要严格控制填土含水率，密实度。
第三节 5.3钢筋工程（1）钢筋均应有出厂证明书，合格证，现场抽样，复试报告及核准证方可使用。
（2）钢筋在使用前，如有污垢或锈迹，应用钢刷子对钢筋表面进行处理后方可使用于工程上。
（3）钢筋经复试合格后，存放要求按不同的规格堆放，写好标识牌，以便于使用。
（4）绑扎箍筋时，要把并保证受力钢筋位置的准确，杜绝松扣漏扣现象，且间距按图施工准确无误。
《天津市建设工程“海河杯”奖优质结构评价细则》（待续）第一章总则第一节目的及适用范围一、为规范“海河杯”优质结构评价工作，统一评价专家的评判尺度，细化评分标准，易于评价专家在结构工程质量评价中更加科学、准确、公平、公正地反映结构工程质量状态，特制订《天津市建设工程“海河杯”优质结构评价细则》，以下简称《细则》。
二、本《细则》适用于施工企业已申报“海河杯”奖的项目，且通过企业自检达到评价条件要求的主体结构工程。
三、本《细则》应与《天津市建设工程“海河杯”奖评审办法》和《天津市建设工程“海河杯”奖评审导则》配合使用。
第二节评价组织一、天津市建设工程“海河杯”优质结构评价的组织工作由建筑施工行业协会按照《天津市建筑施工行业协会创优评审专家管理办法》组成评价专家组进行评价，实行专家组长负责制。
二、申报项目按建筑结构工程和市政结构工程两大类，分专业设置评价专家组。
第三节专家组长及成员的确定一、根据申报项目的工程类别和专业确定专家组长及成员。
二、专家组长及成员从“海河杯”优质结构评价专家库中随机抽取确定。
三、专家组长应由具备高级技术职称、专业技术及组织能力较强的人员担任。
四、专家组长及成员在参评单位任职、兼职或持有股份的，或与参评单位存在利益关系的，应遵守回避原则。
五、专家组应严格遵守评审纪律，秉公评审，凡违反评审纪律或违反公平、公正原则，一经查实即取消其评审评价资格，所作评价无效。
第四节评价的基本条件一、具备以下评价条件的已申报“海河杯”项目，应提前10天向协会质量部约定现场评价时间。
（一）结构主体施工已封顶，二次结构已完成整体施工量的70%以上。
轨道交通工程车站主体结构、混凝土现浇区间施工完毕，盾构区间（包含联络通道施工）工程已完工。
（二）预验项目应保持原状。
（三）规模较大工程或因进度要求，可申请按楼层或区段分成若干个阶段进行评价。
（四）现场备查资料齐全（包括沉降观测、桩基施工等第三方资料）。
二、评价项目应按照第二部分第三章迎检须知要求，提前做好准备工作。
天津市建设工程“海河杯”评审导则目次1、总则2、基本规定3、施工项目管理工作质量评审4、土建工程质量评审5、建筑电气设备安装工程质量评审6、建筑给排水、采暖、通风、制冷等设备安装工程质量评审7、建筑节能施工质量评审8、市政、公路工程质量评审9、施工资料管理工作质量评审附录：天津市建设工程“海河杯”奖工程质量评价表1 总则1.1 为了统一天津市建设工程“海河杯”奖评审标准，规范评审行为，促进建设工程质量整体水平的提高。
依据《天津市建设工程“海河杯”奖评审办法》（以下简称《评审办法》）、《建筑工程施工质量评价标准》和现行规范、标准，结合本市实际情况制定本导则。
1.2 本导则适用于在本市行政区域内新建建设工程，创评“海河杯”奖的有关活动。
1.3 申报“海河杯”奖的建设工程项目，应符合《评审办法》规定的评审范围和申报条件。
1.4 评审“海河杯”工程，应按照《评审办法》规定的评审内容、方法和程序进行。
被评审的工程项目应以建设、设计、监理和施工等单位共同组织工程竣工验收优良为前提。
应依照《建筑工程施工质量评价标准》1.0.2条、3.1.6条的规定，在评定为优良的基础上，依次评选“海河杯”、“金奖海河杯”及国家级奖项。
1.5 本导则是以现行国家规范、规程、标准为依据，结合本市质量管理和工程质量现有实际水平，并吸纳了企业的先进经验，总体水平高于国家标准，严于规范、规程。
1.6 “海河杯”工程，是在保证结构质量安全的前提下，使用功能、装修和环境质量满足要求，能经受微观检查和时间考验并保证合理使用寿命，优中选优的建设工程。
1.7 创建“海河杯”工程，是企业有意识的质量创优活动。
企业应强化质量策划，精心组织施工，严格过程控制，坚持持续改进，实现一次成优。
1.8 创建“海河杯”工程除满足本导则外，尚应符合国家及本市强制性规定要求。
2 基本规定2.1 申报“海河杯”奖的项目，电梯、供电、消防、防雷等设备安装系统和环境质量，应按规定经过有关专业部门检测验收合格，资料齐全。
建筑结构长城杯工程质量评审标准（混凝土结构）1.基本规定1.0.1评审结构长城杯工程，是以施工单位自检合格为前提。
其申报的结构工程项目，应有质量计划目标和质量保证预控措施，有与工程规模、结构技术专业特点相适应的质量体系及有效的过程控制。
1.0.2 评审建筑结构长城杯工程的结构类别和范围如下：1.混凝土工程，包括现浇钢筋混凝土结构、预应力混凝土结构和预制装配混凝土结构工程及其附属的钢结构、砌体结构工程；2.结构工程附属的地下结构防水工程、回填土工程和隔墙、围护结构、填充墙砌体工程及其它与结构工程质量相关的分部、分项工程等。
1.0.3 被初评检查的结构工程应符合以下条件：1.现浇混凝土结构，应为正在浇注混凝土或拆除模板后保持工程原貌，且未经剔凿修补或磨涂处理过的结构工程。
2.凡有不符合本条规定的结构工程不予初评。
结构次要部位有局部不符合者，应严、细抽查，并酌情降低评价。
3.国家、市明令淘汰的结构材料和粘土实心砖砌体工程不予评审。
1.0.4评审内容，初评组可按照结构工程类别、专业技术特点和工程的功能、规模。
依据设计要求和现行规范、标准的规定及施工技术方案等实际条件。
结合对该结构工程评审项目的实际需要补充调整初评检查具体内容。
1.0.5结构工程所用的材料、构配件质量及其挥发性有机化合物（VOC、TVOC）的含量、释放量，应符合国家现行有关标准。
1.0.6初评方法规定如下：1.每项结构工程组织初评二次，并实行初评过程淘汰制。
其中有一次初评检查综合评价不符合推荐结构长城杯条件者既行淘汰，取消其参评推荐资格。
对于结构工程规模大、结构造型和施工技术特别复杂者，可由初评组酌情增加初评检查一次。
2.两次初评检查均应是在结构工程施工操作过程进行抽查，既抽查混凝土浇注振捣或预应力张拉，钢结构安装，砌体结构砌筑等操作状态质量控制情况。
不具备者，可在初评两次的基础上随机增加抽查操作质量一次。
3.在规范、标准中的强制性条文、主控项目和涉及工程安全、耐久及环境质量等分部、分项工程，应普遍抽查，一般项目重点抽查。

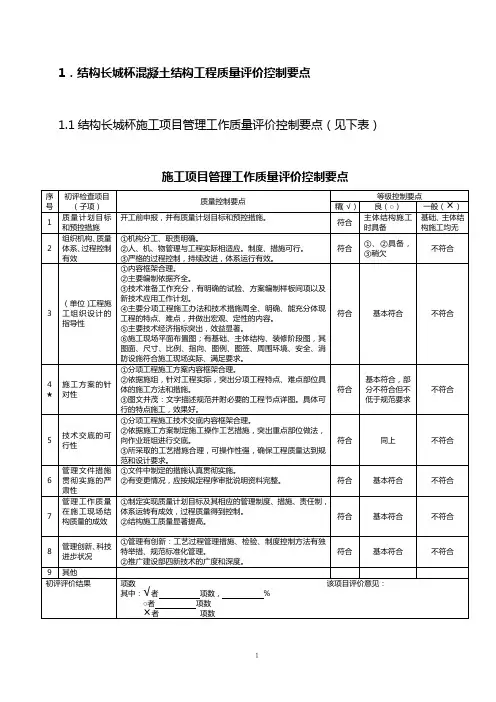

1．结构长城杯混凝土结构工程质量评价控制要点1.1结构长城杯施工项目管理工作质量评价控制要点（见下表）施工项目管理工作质量评价控制要点１钢筋工程质量评价控制要点２模板工程质量评价控制要点３混凝土工程质量评价控制要点４1.5 结构长城杯施工资料管理工作质量评价控制要点（见下表）施工资料管理工作质量评价控制要点５2.施工项目管理：主要评审项目组织机构及编制的管理文件、措施对于实现项目管理目标的指导和控制作用，重点是抽查施工组织设计、施工方案、技术交底措施和质量体系在结构施工过程时，对内业、外业管理的运做程序及管理行为、水平、成果的有效性,部门应该职责明确，制度、措施可行。
2.1施工组织设计是宏观定性，具有指导意义，内容规范为8个方面：2.1.1编制依据：与工程相关的合同、图纸、规范、规程、图集、法律等。
2.1.2工程概况：按照四表二图来说明：四表：1）建设单位、设计单位、监理单位、施工单位等信息2）结构设计概况3）建筑设计概况4）专业设计概况二图：附典型平面图及剖面图2.1.3施工部署要突出部署原则，项目经理在工程实施前为实现该项任务预定目标对整个工程涉及到人力、物力、财力及其总体布局的构思。
构思要提供总体施工顺序、施工进度控制计划、总体施工量、劳动力计划及阶段性施工曲线图、主要材料使用计划、施工机械需用计划等。
６2.1.4施工准备包括技术准备及生产准备。
特别是技术准备要突出器具配臵、技术工作计划、四新技术及工程施工难点及具有针对性的措施。
2.1.5主要项目施工方法突出流水段的划分及按分部分项的顺序描述施工工艺。
2.1.6主要施工管理措施包括工期、质量、技术管理、安全、消防保卫、环境保护及文明安全施工等项。
2.1.7主要经济技术指标包括工期、质量、安全、文明施工、消防环保及回访保修计划。
2.1.8施工总平面布臵或施工总平面图包括文字说明现场布臵情况，还应该有三张图（基础施工阶段平面图、主体结构施工阶段平面图、装修阶段平面布臵图）2.2施工方案是在施工组织设计的指导下编制，以分项工程作为分类标准，要突出工程的重点及难点，以文字说明为主，配合准确的节点详图。

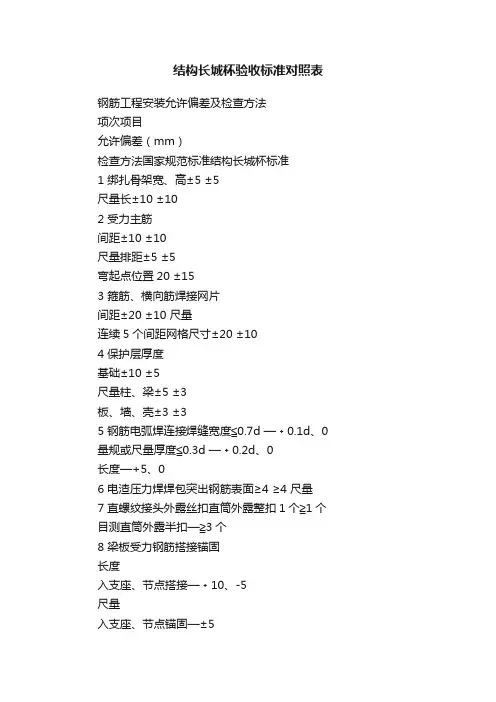

结构长城杯验收标准对照表钢筋工程安装允许偏差及检查方法项次项目允许偏差（mm）检查方法国家规范标准结构长城杯标准1 绑扎骨架宽、高±5 ±5尺量长±10 ±102 受力主筋间距±10 ±10尺量排距±5 ±5弯起点位置20 ±153 箍筋、横向筋焊接网片间距±20 ±10 尺量连续5个间距网格尺寸±20 ±104 保护层厚度基础±10 ±5尺量柱、梁±5 ±3板、墙、壳±3 ±35 钢筋电弧焊连接焊缝宽度≦0.7d —﹢0.1d、0 量规或尺量厚度≦0.3d —﹢0.2d、0长度—+5、06 电渣压力焊焊包突出钢筋表面≥4 ≥4 尺量7 直螺纹接头外露丝扣直筒外露整扣1个≧1个目测直筒外露半扣—≧3个8 梁板受力钢筋搭接锚固长度入支座、节点搭接—﹢10、-5尺量入支座、节点锚固—±5模板工程安装允许偏差及检查方法项次项目允许偏差（mm）检查方法国家规范标准结构长城杯标准1 轴线位移柱、墙、梁 5 3 尺量2 底模上表面标高±5 ±3 水准仪或拉线尺量3 截面模内尺寸基础±10 ±5尺量柱、墙、梁±4、-5 ±34 层高垂直度层高不大于5m 6 3 经纬仪或吊线、尺量层高大于5m 8 55 相邻两板表面高低差 2 2 尺量6 表面平整度 5 2 靠尺、塞尺7 阴阳角方正— 2 方尺、塞尺顺直— 2 线尺8 预埋铁件中心线位移 3 2 拉线、尺量9 预埋管、螺栓中心线位移 3 2拉线、尺量螺栓外露长度﹢10、0 5、010 预留空洞中心线位移10 5拉线、尺量尺寸﹢10、0 ﹢5、011 门窗洞口中心线位移— 3拉线、尺量宽、高—±5对角线— 612 插筋中心线位移 5 5尺量外露长度﹢10、0 ﹢10、0混凝土工程允许偏差及检查方法项次项目允许偏差（mm）1 轴线位置基础15 10尺量独立基础10 10墙、柱、梁8 52 垂直度层高8 5 经纬仪吊线尺量层高10 8全高H/1000且≤30H/1000且≤303 标高层高±10±5水准仪、尺量全高±30±304 截面尺寸基础宽、高+8、-5 ±5尺量柱、墙、梁宽、高+8、-5 ±35 表面平整度8 3 2m靠尺、塞尺6 角、线顺直度 - 3 拉线、尺量7 保护层厚度基础 - ±5尺量柱、墙、梁、板 - +5、-38 楼梯踏步板宽度、高度 - ±3尺量9 电梯井筒长、宽对定位中心线 +25、0 +20、-0经纬仪、尺量筒全高（H）垂直度H/1000且≤30H/1000且≤3010 阳台、雨罩位移 - ±5吊线、尺量11 预留孔、洞中心线位置15 10 尺量12 预埋螺栓中心线位置10 3尺量螺栓外露长度 5 +5、-0砌体允许偏差及检查方法项次项目允许偏差（mm）1 轴线位移10 10 尺量2 标高基础顶面±15 ±10水准仪或拉线尺量楼面±15 ±15 3 垂直度每层 5 5经纬仪吊线、尺量全高≤10m 10 8＞10m 20 154 表面平整度清水墙、柱5 52m靠尺塞尺混水墙、柱8 57 门窗洞口高、宽度±5 ±5拉线、尺量上下口偏移20 10 8 灰缝清水墙水平缝7 5拉线、尺量混水墙水平缝10 7 清水墙竖缝20 10 吊线、尺量。
