cam350基本用法

1，导入资料。

cam350能识别的资料格式有gerber文件，dxf文件（CAD文件）及ODB++格式文件。

它是不能识别***.pcb文件的，因此我们常会听说pcb转gerber，即：将cam350不能识别的pcb文件转换为他能识别的gerber格式文件。

（转换gerber方法请查看上节Altium视频教程.rmvb的下半部分）导入文件的步骤为file----import---autoimport---定位到gerber资料所在的路径----点击完成即可2.区分层（双面板及四层包含那些层，如何区分）。

导入文件后我们还要能区分层，常见的gerber一般为protel系列格式，即：文件以.GB*结尾的文件通常情况下按照如下方式区分层：顶层贴片GTP顶层字符GTO顶层阻焊GTS顶层线路GTL内层正片G1 G2等等（多层板才会有内层）内层负片GP1 GP2等等（多层板才会有内层）底层线路GBL底层阻焊GBS底层字符GBO底层贴片GBP钻孔文件DRL 及TXT分孔图GDD 及GD1外形文件GM1 GM2 及GKO文件导入成功后屏幕中显示的是所有层，如果想要单独查看某一层我们可以通过双击某一层来实现，需要打开所有层可以点击这个快捷图标，需要点击上面的刷子图标刷新才可以显示。

需要同时查看两层可以先双击打开一层然后单击打开另一层（需要刷新后才会显示，可以按键盘上的R键或者按这个刷子）需要改变显示的颜色可以右键点击相应层的颜色在弹出的窗口选择需要的颜色即可。

按R键刷新才会显示更换后的颜色。

放大缩小可以按住鼠标滚轮并移动鼠标松开，即可完成，向上是放大，向下时缩小。

3.外形尺寸的测量。

通常外形层为GM1层，GKO层是禁止布线层，一般设计上会比GM1层小一圈，当然这只是标准的设计，事实上设计师往往为了体现自己的独特风格会使用不同的层来做不同的事，因为这并不影响最终的PCB电气性能。

所以在测量外形尺寸时两层都需要打开看看，一般报价先以较大的尺寸为准，然后在报价时与客户确认。

CAM350 基本操作2009-12-23 00:30光标移动（Cursor Movement）:光标的位置大多数情况下是有鼠标控制的，同样键盘上的上下左右箭头也可以控制屏幕上光标安装一个象素或格点来移动。

水平移动由左右箭头键控制，而垂直方向的移动则由上下箭头键控制。

循环选择（Cycle Picking）:在任意一个功能选择模式下如Move 或Copy，可以重复选择编辑对象，这样在执行具体命令前可以选择多个对象，然后所有被选中的对象将作为一个整体在一个框内，然后一起进行编辑。

几种选择方式（Making Selections）：在使用一个编辑命令时，如Move，可以选择单个对象，也可以同时选择多个对象。

单击鼠标左键即可选择单个对象，此时被选中的对象跟随光标移动，并且命令提示行显示“[Move:Single]”：选择多个对象时，只要再同时按下Ctrl键，此时的命令提示行则显示“[Move:Multiple]”，选择完毕后所有被选中的对象被高亮，光标则变成一个包含所有被选中对象的框，如果想去调框中的任意对象只要按住Ctrl 的同时再点击该对象即可，确定好要移动的对象后就可以移动光标到理想的位置。

取消命令（Abort Commands）：在一个命令执行过程中可以通过单击鼠标右键或按下热键“Esc”终止命令。

CAM350 支持的D 码形状：Round：圆形Square：正方形Rectangle：矩形Target：靶标Thermal：花孔Custom：自定义D 码Donut：环形Octagon：八边形（不能旋转）Oblong：长椭圆形Triangle：三角形Hexagon：六角形Ellipse：椭圆形Diamond：菱形1.当客户未提供钻孔文件时，除了可以用孔径孔位转成钻孔外，还可以用线路PAD 转成钻孔文件。

当孔径孔位符号之间相交不易做成Flash 时，或未给出孔数时（一般指导通孔），用以上方法比较好。

先将线路上的所有PAD 拷贝到一个空层，按孔径大小做Flash 后将多余的贴件PAD 删除后转成钻孔文件即可。

CAM350详细使用教程SMT和PCB工程师必备--CAM350详细使用教程一、FILE菜单：1、New（NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge可调入预先准备好的模块、添加标识用的CAM350PCB文件，或制作完的另一个型号的数据的CAM350PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是*.DPF则应设置为Barco DPF，如数据ASCII码有FILE9*设置为Fire9xxx调入数据。

274X、DPF、Fire9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

File 作用作用1. new ：新建（快捷键：新建（快捷键：新建（快捷键 Ctrl+N Ctrl+N ）。

）。

）。

2. open ：打开（快捷键：打开（快捷键：打开（快捷键 Ctrl+O Ctrl+O ）。

）。

）。

3. save ：保存（快捷键：保存（快捷键：保存（快捷键 Ctrl+S Ctrl+S ）。

）。

）。

4. save as ：另存为。

：另存为。

5. merge ：合并两：合并两PCB文件。

可将两层排列方式基本一致的板做拼接，若掌握熟练可拼接文件用于菲林绘制。

熟练可拼接文件用于菲林绘制。

6. Import ：导入文件。

：导入文件。

：导入文件。

Autoimport Autoimport：自动导入文件。

：自动导入文件。

：自动导入文件。

系统自动为选择的文件做光圈表匹配，若有匹配不正确或无法匹配的则可做调整，选择其他光圈编译器或重新编辑编译器并做检查。

整，选择其他光圈编译器或重新编辑编译器并做检查。

Gerber data ：导入Gerber 文件。

对于RS274-X 文件自带D 码即可将文件调入，而对于RS274-D 文件则通过调整文件格式来调试到显示正确的图形。

文件则通过调整文件格式来调试到显示正确的图形。

Drill data ：导入钻孔数据。

同样通过格式调整来调试图形正确性。

：导入钻孔数据。

同样通过格式调整来调试图形正确性。

：导入钻孔数据。

同样通过格式调整来调试图形正确性。

Mill data ：导入铣边资料。

：导入铣边资料。

：导入铣边资料。

Dxf Dxf：一种文件格式，一般有客户提供此类文件作为说明。

：一种文件格式，一般有客户提供此类文件作为说明。

：一种文件格式，一般有客户提供此类文件作为说明。

Aperture table ：光圈表。

：光圈表。

：光圈表。

当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使用的编译器。

用的编译器。

7. Export ：导出文件。

：导出文件。

CAM350基本操作步骤1.打开软件：首先，双击桌面上的CAM350图标或通过开始菜单找到CAM350并点击打开软件。

2.创建新项目：在软件中打开时，选择“文件”菜单，然后单击“新建项目”。

在弹出的对话框中，输入项目的名称，并选择项目的文件路径。

然后单击“确定”按钮。

3. 导入Gerber文件：选择“文件”菜单，然后选择“导入”>“Gerber文件”。

在弹出的对话框中，选择要导入的Gerber文件，并单击“打开”按钮。

CAM350将加载和显示Gerber文件。

4.检查图层：在CAM350中，您可以通过选择“图层”菜单来检查和管理不同的图层。

您可以打开或关闭不需要的图层，并调整它们的显示顺序。

5. 进行设计规则检查：选择“设计规则检查”菜单，然后单击“运行设计规则检查”。

CAM350将根据指定的设计规则检查Gerber文件，并显示任何违规的部分。

7.生成制造文件：一旦完成设计规则检查并纠正任何错误，选择“文件”菜单，然后选择“输出”>“制造文件”。

在弹出的对话框中，选择所需的制造文件格式，并指定输出路径和文件名。

然后单击“确定”按钮生成制造文件。

8. 检查制造文件：使用CAM350中的相应工具打开和检查所生成的制造文件，如凸点焊盘（Pad）、过孔（Via）等。

确保文件与设计要求匹配，并没有错误或缺失。

9.输出图纸和文档：如果需要生成电路板的图纸和文档，选择“文件”菜单，然后选择“输出”>“图纸和文档”。

在弹出的对话框中，选择要输出的图纸和文档类型，并指定输出路径和文件名。

然后单击“确定”按钮生成图纸和文档。

10.保存并关闭项目：在完成所有工作并生成所需的输出文件后，选择“文件”菜单，然后选择“保存项目”。

输入项目的文件名并选择保存路径，然后单击“确定”按钮。

最后，选择“文件”菜单，然后选择“关闭项目”来关闭项目。

以上是CAM350的基本操作步骤。

通过按照这些步骤，您可以使用CAM350来检查、修正和生成电路板设计以及相关的制造文件和文档。

SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。

274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

CAM350教程介绍CAM350是一款用于电路板制造和设计验证的软件。

它提供了一系列功能，用于检查和修复电路板设计中的问题，以确保其符合制造要求。

CAM350能够帮助用户检查电路板设计文件，并帮助用户解决潜在的制造问题，从而提高设计的质量和可靠性。

本教程将向您展示如何使用CAM350进行电路板设计的基础验证。

我们将介绍CAM350的主要功能和基本操作步骤，以帮助您快速入门并开始使用CAM350。

CAM350的主要功能CAM350拥有众多功能，用于电路板设计验证和制造准备。

以下是CAM350的几个主要功能：1. DFM检查CAM350能够进行设计规则检查（DFM检查），帮助您发现潜在的制造问题。

它可以检查设计文件中的电路板布局、封装和焊盘等方面，以确保设计符合生产要求。

DFM检查可以帮助您避免在制造过程中出现问题，并提高产品的可靠性和质量。

2. 钻孔和线路检查CAM350可以检查钻孔和线路的完整性。

它可以检查钻孔位置和尺寸是否正确，并检查线路的连通性和电气性能。

这对于确保电路板的性能和可靠性非常重要，因为错误的钻孔和线路连接可能导致信号丢失或其他问题。

3. 统一图像显示CAM350可以将电路板设计文件转换为统一的图像显示格式，方便用户查看和分享设计文件。

这样，即使没有安装CAM350软件的人员也可以查看设计文件，而不会丢失任何细节信息。

这在设计团队之间的协作和制造过程中非常有用。

4. 层间连接和追踪CAM350能够检查和修复层间连接和追踪的问题。

它可以查找设计中的间距和跨越等问题，并自动修复这些问题，以确保设计文件符合生产要求。

层间连接和追踪的质量对于电路板的性能和可靠性至关重要。

如何使用CAM350以下是使用CAM350进行电路板设计验证的基本操作步骤：1. 导入设计文件首先，打开CAM350软件并导入您的电路板设计文件。

CAM350支持多种电路板设计文件格式，例如Gerber、ODB++和IPC-2581等。

SMT与PCB工程师必备－-CAM35０详细使用教程一、FILE 菜单：1、New （NO) 清空原来得所有数据,准备调入新得数据。

热键Ctｒｌ—Ｎ2、Opeｎ打开当前及以下CAM3５0版本输出得ＣAＭ/ＰCＢ文件。

热键Cｔrl －O3、Saｖe 将当前各层所有数据保存到＊、cam／ｐcb里。

以后打开＊、cａｍ/pcb 所有数据都在里面。

热键Ctｒl－S4、Ｓaｖe ａs 将当前各层所有数据另存为*、ｃaｍ/pｃｂ文件里。

5、Mｅrge 可调入预先准备好得模块、添加标识用得CAM350 ＰCＢ文件，或制作完得另一个型号得数据得CAM350 PＣB（可用于把几个处理完得资料拼在一起），调入后用Ｅdｉt,Cｈangｅ,EＸＰLODE ＭERGED DATABASＥ，就可修改模块中得数据。

６、Imｐort 导入文件Aｕｔoiｍporｔ可自动导入CAM３50识别得数据文件，包括２７4D，274Ｘ,＊、DPF, 带刀具得钻孔文件，＊、DＸＦ文件，铣边数据等.数据需在同一目录。

z 不要直接选Fｉnｉsh，选ＮＥXT，这样如果软件识别制式不对,还能手动修正。

z 所有调入数据不要只瞧后缀，需要解读ASＣＩI码,来确认数据格式得实质（后缀就是可以任意得)Geｒbｅr data 手动调入各种制式得ＧＢR数据如导入数据得ASCIＩ码中有DCＯDE定义,都设置为RＳ274-X，就是＊、ＤPＦ则应设置为Bａｒcｏ DＰF,如数据AＳCII码有FIＬE 9＊设置为Firｅ 9xxx调入数据。

274X、DPＦ、Fｉre 9xxx得都无须再设置公英制及小数点前后有多少位，只需要告知就是RS274X／DＰＦ／Fire ９xxx就可直接调入。

调入不自带Ｄ码得文件就应设置为RS274得，同时要设好正确制式还要能正确匹配Ｄ码文件才能显示正确得图形。

如何判别RS－274Ｄ(ＧBR数据中无D码定义）得制式:ｚ一般GBR数据就是LEADING，钻孔数据就是TRAＩLING得，且大都就是绝对坐标.ＬEAＤINＧ就是省前零（补后0）、ＴRAILＩNG就是省后零(补前0)、NONＥ就是不省0（前后均补0）例：025６9０省前零为:２5６90 (Leaｄiｎｇ）０2569０省后零为:025６9 (Traｉling) 025６90 不省零为：025690 （Nonｅ)２74D数据首先根据ＡSCＩI码判断就是哪种省零方式z 其次找到Ｘ或Ｙ坐标之一就是相同得一组点，瞧她们不同坐标得差值。

SMT工程师必备--CAM350使用说明-转CAM350使用说明一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import 导入文件Autoimport可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

l 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

l 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。

274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：l 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

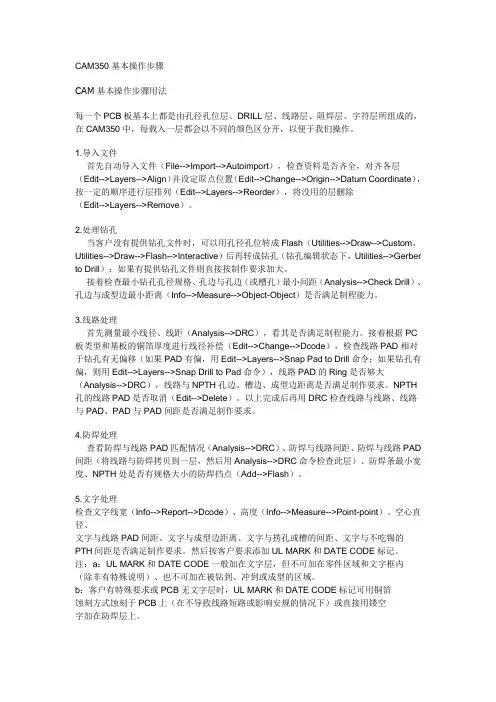

CAM350基本操作步骤CAM基本操作步骤用法每一个PCB板基本上都是由孔径孔位层、DRILL层、线路层、阻焊层、字符层所组成的，在CAM350中，每载入一层都会以不同的颜色区分开，以便于我们操作。

1.导入文件首先自动导入文件（File-->Import-->Autoimport），检查资料是否齐全，对齐各层（Edit-->Layers-->Align）并设定原点位置（Edit-->Change-->Origin-->Datum Coordinate），按一定的顺序进行层排列（Edit-->Layers-->Reorder），将没用的层删除（Edit-->Layers-->Remove）。

2.处理钻孔当客户没有提供钻孔文件时，可以用孔径孔位转成Flash（Utilities-->Draw-->Custom，Utilities-->Draw-->Flash-->Interactive）后再转成钻孔（钻孔编辑状态下，Utilities-->Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。

接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis-->Check Drill）、孔边与成型边最小距离（Info-->Measure-->Object-Object）是否满足制程能力。

3.线路处理首先测量最小线径、线距（Analysis-->DRC），看其是否满足制程能力。

接着根据PC 板类型和基板的铜箔厚度进行线径补偿（Edit-->Change-->Dcode），检查线路PAD相对于钻孔有无偏移（如果PAD有偏，用Edit-->Layers-->Snap Pad to Drill命令；如果钻孔有偏，则用Edit-->Layers-->Snap Drill to Pad命令），线路PAD的Ring是否够大（Analysis-->DRC），线路与NPTH孔边、槽边、成型边距离是否满足制作要求。

File作用1. new ：新建（快捷键 Ctrl+N）。

2. open：打开（快捷键 Ctrl+O）。

3. save：保存（快捷键 Ctrl+S）。

4. save as：另存为。

5. merge：合并两PCB 文件。

可将两层排列方式基本一致的板做拼接，若掌握熟练可拼接文件用于菲林绘制。

6. Import：导入文件。

Autoimport：自动导入文件。

系统自动为选择的文件做光圈表匹配，若有匹配不正确或无法匹配的则可做调整，选择其他光圈编译器或重新编辑编译器并做检查。

Gerber data：导入Gerber 文件。

对于RS274-X 文件自带D 码即可将文件调入，而对于RS274-D 文件则通过调整文件格式来调试到显示正确的图形。

Drill data：导入钻孔数据。

同样通过格式调整来调试图形正确性。

Mill data：导入铣边资料。

Dxf：一种文件格式，一般有客户提供此类文件作为说明。

Aperture table：光圈表。

当确定光绘文件调入正确，而光圈表不匹配的情况可使用该指令来调整光圈表使用的编译器。

7. Export：导出文件。

Composites：复合层输出。

Drill data：钻孔数据。

Mill data：铣边数据。

8. Print：文件打印。

Setup printer：打印机设置。

Print display：打印预览。

9. Setup：系统设置。

Preferences：参书选择。

可设置优先缓存区，如：undo 恢复键功能；自动备份的功能，但常规下不做自动备份。

Paths：路径。

定义系统显示的输入输出及其它一些环境文件所在的默认路径。

File extensions：设置输入输出文件扩展名的默认值。

Colors：设置显示的颜色。

可根据个性进行设置。

Photoplotter：对光绘程序中指令的识别进行设置。

有客户设计软件生成的文件在该选择不同时将会有不同识别程度，不要轻易更改其间参数。

当发现文件中有不明设计的圆弧，可通过选择Ignore arcs with sa me start/cnd points 调试后与客户确认，或发现文件中焊盘线处于未填实的情况可通过将Interpolated arc if no G74/G75 由Quadran 调至360 Degrees，切记当调试后再做其他板之前请务必调回原默认状态。

CAM350基本操作步骤CAM基本操作步骤用法每一个PCB板基本上都是由孔径孔位层、DRILL层、线路层、阻焊层、字符层所组成的，在CAM350中，每载入一层都会以不同的颜色区分开，以便于我们操作。

1.导入文件首先自动导入文件（File-->Import-->Autoimport），检查资料是否齐全，对齐各层（Edit-->Layers-->Align）并设定原点位置（Edit-->Change-->Origin-->Datum Coordinate），按一定的顺序进行层排列（Edit-->Layers-->Reorder），将没用的层删除（Edit-->Layers-->Remove）。

2.处理钻孔当客户没有提供钻孔文件时，可以用孔径孔位转成Flash（Utilities-->Draw-->Custom，Utilities-->Draw-->Flash-->Interactive）后再转成钻孔（钻孔编辑状态下，Utilities-->Gerber to Drill）；如果有提供钻孔文件则直接按制作要求加大。

接着检查最小钻孔孔径规格、孔边与孔边（或槽孔）最小间距（Analysis-->Check Drill）、孔边与成型边最小距离（Info-->Measure-->Object-Object）是否满足制程能力。

3.线路处理首先测量最小线径、线距（Analysis-->DRC），看其是否满足制程能力。

接着根据PC板类型和基板的铜箔厚度进行线径补偿（Edit-->Change-->Dcode），检查线路PAD相对于钻孔有无偏移（如果PAD有偏，用Edit-->Layers-->Snap Pad to Drill命令；如果钻孔有偏，则用Edit-->Layers-->Snap Drill to Pad命令），线路PAD的Ring是否够大（Analysis-->DRC），线路与NPTH孔边、槽边、成型边距离是否满足制作要求。

CAM350详细使用教程CAM350是一款常用于电路设计和印刷电路板(PCB)制造的软件工具。

它具有丰富的功能和用户友好的界面，可以帮助设计人员在设计和制造过程中快速且准确地进行各种操作。

本文将详细介绍CAM350的使用方法。

首先，CAM350的安装和启动非常简单。

用户只需按照安装向导的提示进行操作即可。

安装完成后，双击桌面上的CAM350图标，软件将启动并显示主界面。

CAM350的一个重要功能是电路设计的检查和修复。

用户可以在菜单栏中选择“检查”功能，然后选择相应的检查类别，例如连续性检查、尺寸检查和塑料封装检查等。

点击“运行检查”按钮，软件将自动执行相应的检查操作，并在操作区域中显示检查结果。

用户可以根据检查结果进行修复操作，例如添加或删除引脚、调整尺寸和修复电路连接等。

另一个重要功能是生成制造文件。

用户可以在菜单栏中选择“输出”功能，然后选择相应的输出选项，例如生成Gerber文件、生成钻孔文件和生成Stencil文件等。

点击“生成”按钮，软件将根据用户的选择和设置自动生成相应的制造文件。

用户可以选择保存文件并指定文件保存路径。

最后，CAM350还提供了一系列辅助工具和设置选项，例如层管理、尺寸设置和导出设置等。

用户可以根据自己的需求进行相应的设置和调整。

此外，CAM350还提供了详细的帮助文档和在线支持，用户可以随时查阅相关信息和获取帮助。

综上所述，CAM350是一款功能强大且易于使用的电路设计和PCB制造软件工具。

通过本文的介绍，用户可以了解到CAM350的主要功能和使用方法，从而能够更好地利用该软件进行电路设计和制造过程中的各种操作。

CAM350详细使用教程CAM350是一款专业的电子设计自动化软件，主要用于电子制造过程中的PCB设计和布局。

它提供了一系列的功能，帮助用户分析、检查和优化PCB设计，并确保最终的布局符合制造和组装需求。

下面将详细介绍CAM350的使用教程。

1. 新建工作区：在主界面的左侧窗口中选择“File”菜单，点击“New Workspace”选项。

在弹出的对话框中，选择适当的工作区名称和工作目录，然后点击“OK”按钮。

这样就创建了一个新的工作区，准备进行PCB设计和布局。

2. 导入Gerber文件：在工作区中选择“File”菜单，点击“Import”选项。

在弹出的对话框中，选择要导入的Gerber文件，并点击“Open”按钮。

CAM350将自动解析并显示Gerber文件中的电路板布局信息。

3. 进行布局检查：在工作区中选择“Tools”菜单，点击“Design Rules Check”选项。

CAM350将自动进行布局检查，并在检查结果窗口中显示检查结果。

用户可以根据需要调整布局以满足设计规则。

5. 导出制造文件：在工作区中选择“File”菜单，点击“Export”选项。

在弹出的对话框中，选择要导出的制造文件类型，如ODB++或IPC-2581，然后点击“Save”按钮。

CAM350将生成相应的制造文件，用于下一步的生产制造过程。

6. 输出报告：在工作区中选择“Tools”菜单，点击“Reports”选项。

CAM350将生成各种报告，如布局检查报告、设计比较报告等。

用户可以根据需要选择生成相应的报告。

总结：CAM350是一款功能强大的电子设计自动化软件，可用于PCB设计和布局的分析、检查和优化。

通过以上步骤，用户可以完成PCB设计的布局检查、优化，并生成制造文件和报告。

这些功能将帮助用户提高设计质量，确保最终PCB布局符合制造和组装要求，从而提高产品质量和生产效率。

如需更详细的使用教程和操作指南，请参考CAM350官方网站或相关文档。

CAM350操作说明1.安装和启动CAM350b.安装完成后，启动软件。

2.打开电路板文件a.在主菜单中选择“文件”>“打开”。

b.在文件浏览器中选择要打开的电路板文件，点击“打开”按钮。

3.导入层信息a.在主菜单中选择“导入”>“层信息”。

CAM350将自动从DXF文件中导入图层信息，并将其显示在界面上。

5.设定制造规范a.在主菜单中选择“制造规范”>“新建规范”。

填写规范名称和描述，点击“确定”按钮。

b.在规范设置中，可以设置电路板的制造要求，例如最小线宽、最小间距、最小过孔尺寸等。

6.制造规范检查a.在主菜单中选择“制造规范”>“规范检查”。

CAM350将自动检查电路板是否符合制造规范，并生成检查报告。

b.查看检查报告，根据需要对电路板进行修复。

7.输出制造文件a. 在主菜单中选择“文件”>“输出”>“制造文件输出”。

选择要输出的制造文件格式，例如Gerber、ODB++等。

b.设置输出文件的路径和名称，并选择要输出的层次、规则和规范。

点击“确定”按钮，CAM350将生成制造文件。

8.生成工作文件a. 在主菜单中选择“文件”>“输出”>“生成工作文件”。

选择要生成的工作文件格式，例如NC Drill、IPC-D-356A等。

b.设置工作文件的路径和名称，并选择要生成的层次和规范。

点击“确定”按钮，CAM350将生成工作文件。

9.导出DRC表a. 在主菜单中选择“导出”>“DRC表”。

选择要导出的DRC表格格式，例如Excel、CSV等。

b.设置导出文件的路径和名称，并点击“确定”按钮，CAM350将导出DRC表。

10.关闭CAM350在主菜单中选择“文件”>“关闭”，CAM350将关闭并退出。

CAM350操作说明1.开启CAM350：双击桌面上的CAM350图标，或者通过开始菜单中的CAM350快捷方式来启动软件。

2.打开电路板设计：点击菜单栏的“文件”选项，选择“打开”，然后浏览并选择要打开的电路板设计文件。

CAM350支持多种电路板设计文件格式。

3.检查设计规则：在打开电路板设计后，可以使用CAM350的“设计规则检查器”来检查设计是否符合规范。

点击菜单栏的“设计规则”选项，选择“设计规则检查器”。

在弹出的对话框中，选择需要检查的规则和参数，然后点击“开始”按钮进行检查。

5. 生成制造文件：在设计优化完成后，可以通过CAM350生成制造文件，用于电路板的生产。

点击菜单栏的“文件”选项，选择“输出”，然后选择需要生成的制造文件类型，如Gerber文件、钻孔文件等。

通过设置输出参数和选项，然后点击“生成”按钮来生成制造文件。

6.导出报告：CAM350还提供了生成报告的功能，用户可以根据需要选择生成不同类型的报告，如设计规则检查报告、器件间距报告等。

点击菜单栏的“报表”选项，选择“生成报表”，然后选择报告类型和输出格式，最后点击“生成”按钮来生成报告。

7.存储和关闭设计：在设计完成后，点击菜单栏的“文件”选项，选择“保存”来保存设计文件。

当需要关闭设计时，点击菜单栏的“文件”选项，选择“关闭”来关闭设计。

CAM350是一款功能强大的电路板设计和制造软件，可以帮助工程师高效地完成设计工作。

上述是一份CAM350的简要操作说明，希望对用户能有所帮助。

如果需要更详细的操作指南，请参考CAM350的官方文档或在线教程。

SMT和PCB工程师必备--CAM350详细使用教程一、FILE 菜单：1、New （NO）清空原来的所有数据，准备调入新的数据。

热键Ctrl-N2、Open 打开当前及以下CAM350版本输出的CAM/PCB文件。

热键Ctrl-O3、Save 将当前各层所有数据保存到*.cam/pcb里。

以后打开*.cam/pcb所有数据都在里面。

热键Ctrl-S4、Save as 将当前各层所有数据另存为*.cam/pcb文件里。

5、Merge 可调入预先准备好的模块、添加标识用的CAM350 PCB文件，或制作完的另一个型号的数据的CAM350 PCB（可用于把几个处理完的资料拼在一起），调入后用Edit,Change,EXPLODE MERGED DATABASE，就可修改模块中的数据。

6、Import 导入文件Autoimport 可自动导入CAM350识别的数据文件，包括274D，274X，*.DPF，带刀具的钻孔文件，*.DXF文件，铣边数据等。

数据需在同一目录。

z 不要直接选Finish，选NEXT，这样如果软件识别制式不对，还能手动修正。

z 所有调入数据不要只看后缀，需要解读ASCII码，来确认数据格式的实质（后缀是可以任意的）Gerber data 手动调入各种制式的GBR数据如导入数据的ASCII码中有DCODE定义，都设置为RS274-X，是 *.DPF 则应设置为Barco DPF，如数据ASCII码有FILE 9* 设置为Fire 9xxx调入数据。

274X、DPF、Fire 9xxx的都无须再设置公英制及小数点前后有多少位，只需要告知是RS274X/DPF/Fire 9xxx就可直接调入。

调入不自带D码的文件就应设置为RS274的，同时要设好正确制式还要能正确匹配D码文件才能显示正确的图形。

如何判别RS-274D（GBR数据中无D码定义）的制式：z 一般GBR数据是LEADING，钻孔数据是TRAILING的，且大都是绝对坐标。

CAM350教程CAM350是一种用于电路板设计和制造的软件工具。

它提供了一套强大的功能，可以帮助用户进行电路板布局、设计规则检查、仿真和文件导出等工作。

本文将介绍CAM350的基本功能和使用方法，以及一些常见的应用示例。

首先，CAM350主要用于电路板设计。

用户可以通过CAM350来创建电路板的原始布局图，包括元件、连线和焊盘等。

CAM350提供了丰富的元件库，用户可以从中选择合适的元件，并进行位置、大小和旋转等调整。

CAM350还支持多层电路板设计，用户可以根据需要添加不同的板层，并进行层间的连接。

其次，CAM350还提供了设计规则检查功能。

在电路板设计完成后，用户可以使用CAM350的设计规则检查器进行自动检查，以确保电路板符合设计要求。

设计规则检查可以包括连线间距、焊盘大小、阻焊涂层开窗等方面的检查。

如果发现违反设计规则的地方，CAM350会自动给出警告提示，用户可以根据提示进行相应的修改和调整。

此外，CAM350还提供了仿真功能。

用户可以在CAM350中进行电路板的仿真，并查看仿真结果。

CAM350支持多种仿真方法，包括电压仿真、电流仿真和时序仿真等。

用户可以根据需要选择合适的仿真方法，并设置仿真参数。

仿真结果会以图表或者报表的形式呈现，用户可以通过分析仿真结果来评估电路板设计的性能。

最后，CAM350还支持文件导出功能。

用户可以将CAM350中的电路板设计导出为常见的文件格式，如Gerber格式、ODB++格式和IPC-2581格式等。

这些文件格式可以被各种电路板制造设备和软件工具所识别，从而进行后续的制造和加工。

CAM350还支持文件的批量导出，用户可以一次性导出多个电路板设计，并进行自动化的文件命名和整理。

在实际应用中，CAM350可以广泛应用于电子产品的制造行业。

例如，在手机制造中，CAM350可以用于设计和制造手机电路板；在汽车制造中，CAM350可以用于设计和制造汽车电路板；在航空航天领域，CAM350可以用于设计和制造卫星电路板。

CAM350基本操作2009-12-23 00：30光标移动（Cursor Movement）：光标的位置大多数情况下是有鼠标控制的，同样键盘上的上下左右箭头也可以控制屏幕上光标安装一个象素或格点来移动。

水平移动由左右箭头键控制，而垂直方向的移动则由上下箭头键控制。

循环选择（Cycle Picking）：在任意一个功能选择模式下如Move或Copy，可以重复选择编辑对象，这样在执行具体命令前可以选择多个对象，然后所有被选中的对象将作为一个整体在一个框内，然后一起进行编辑。

几种选择方式（Making Selections）：在使用一个编辑命令时，如Move，可以选择单个对象，也可以同时选择多个对象。

单击鼠标左键即可选择单个对象，此时被选中的对象跟随光标移动，并且命令提示行显示“[Move：Single]”：选择多个对象时，只要再同时按下Ctrl键，此时的命令提示行则显示“[Move：Multipl e]”，选择完毕后所有被选中的对象被高亮，光标则变成一个包含所有被选中对象的框，如果想去调框中的任意对象只要按住Ctrl的同时再点击该对象即可，确定好要移动的对象后就可以移动光标到理想的位置。

取消命令（Abort Commands）：在一个命令执行过程中可以通过单击鼠标右键或按下热键“Esc”终止命令。

CAM350支持的D码形状：Round：圆形Square：正方形Rectangle：矩形Target：靶标Thermal：花孔Custom：自定义D码Donut：环形Octagon：八边形（不能旋转）Oblong：长椭圆形Triangle：三角形Hexagon：六角形Ellipse：椭圆形Diamond：菱形1.当客户未提供钻孔文件时，除了可以用孔径孔位转成钻孔外，还可以用线路PAD转成钻孔文件。

当孔径孔位符号之间相交不易做成Flash时，或未给出孔数时（一般指导通孔），用以上方法比较好。

先将线路上的所有PAD拷贝到一个空层，按孔径大小做Flash后将多余的贴件PAD删除后转成钻孔文件即可。
