SAC12,低电容TVS瞬变抑制二极管中文资料

  • 格式：pdf
  • 大小：399.23 KB
  • 文档页数：2

Breakdown Voltage @ It
Reverse Stand-off Voltage
VBR (V) Min. 7.6 7.9 8.3 8.9 9.4 11.1 13.3 16.7 20.0 24.4 28.9 33.3 40.0 50.0 55.5
It (mA) 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
0
1
2
3
4
T, TIME(ms)
PEAK PULSE DERATING IN % OF PEAK POWER OR CURRENT
FIG.2 - PULSE DERATING CURVE
120
100
80 Peak Power (single Pulse)
60
Average Power
40
20
0
0
25
Maximum Junction Capacitance @ 0 Volt
pF 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
W orking Inverse Blocking Voltage VW IB
(V) 75 75 75 75 75 75 75 75 75 75 75 75 75 150 150
Symbol
PPPM PD IFSM
TJ, TSTG
Note : (1) Non-repetitive Current pulse, per Fig. 5 and derated above Ta = 25 °C per Fig. 2
Value
Minimum 500 1.0
See Table 1. - 65 to + 175
Max. Inverse Blocking Current @ VWIB IIB mA 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0
Peak Inverse Blocking Voltage
VPIB (V) 100 100 100 100 100 100 100 100 100 100 100 100 100 200 200
! Excellent clamping capability ! Low incremental surge resistance ! Fast response time : typically less than 1.0 ns
from 0 volts to BV
Mechanical Data
! Case : DO-15 ! Epoxy : UL94V-O rate flame retardant ! Polarity : Color band denotes cathode end ! Mounting position : Any ! Weight : 0.34 gram
Pulse Width (tp) is defined
100
Peak Value
as that point where the peak
IRMS
current decays to 50%
of IRSM
Half Value - IRMS
50
2
tp 0
10X1000 Waveform as defined by R.E.A.
VRWM (V) 5.0 6.0 7.0 8.0 8.5 10 12 15 18 22 26 30 36 45 50
Maximum Reverse Leakage @ VRWM
IR (µA) 300 300 300 100 50 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0 5.0
A
B
A
C D
DO-150
—
B
5.50
7.62
C
0.686
0.889
D
2.60
3.60
All Dimensions in mm
MAXIMUM RATINGS Rating at 25 °C ambient temperature unless otherwise specified.
PPPM,PEAK POWER POWER (kW)
FIG.1 - PEAK PULSE POWER RATING CURVE
100
10
1.0
0.1 0.1µs
1.0µs
10µs
100µs
1.0ms
tp, PULSE WIDTH
10ms
FIG.3 - PULSE WAVEFORM
Tf = 10µs
TJ=25 °C
Maximum Clamping Voltage @ IRSM=5A
VRSM (V) 10.0 11.2 12.6 13.4 14.0 16.3 19.0 23.6 28.8 35.4 42.3 48.6 60.0 77.0 88.0
Maximum Reverse Current
IRSM (A) 44 41 38 36 34 29 25 20 15 14 11.1 10 8.6 6.8 5.8
SAC12
SAC5.0 - SAC50
LOW CAPACITANCE TRANSIENT VOLTAGE SUPPRESSOR DIODE
VOLTAGE RANGE: 5.0 - 50 V POWER: 500Wa t t s
Features
! 500W Peak Pulse Surge reverse capability on 10/1000µs waveform
Rating
Peak Pulse Power Dissipation on 10/1000µs waveform (Note 1, Figure 1) Steady State Power Dissipation at TL = 75 °C Lead Lengths 0.375", (9.5mm) Peak Forward Surge Current on 10/1000 µs Waveform (Fig. 3, Note 1) Operating and Storage Temperature Range
Unit
Watts Watts Amps.
°C
SAC12
SAC12
ELECTRICAL CHARACTERISTICS Rating at 25 °C ambient temperature unless otherwise specified
TYPE NUMBER
SAC5.0 SAC6.0 SAC7.0 SAC8.0 SAC8.5 SAC10 SAC12 SAC15 SAC18 SAC22 SAC26 SAC30 SAC36 SAC45 SAC50
50
75 10 125 150 175
TL, LEAD TEMPERATURE (°C)
PEAK PULSE CURRENT - % IRMS
SAC12

合集下载

TVS应用资料

TVS应用资料

TVS（瞬态电压抑制二极管）资料TVS的原理:TVS用于瞬间突波之抑制，与受保护器件并联。

在正常工作状态下，TVS对受保护线路呈高阻抗状态，当瞬间电压超过其击穿电压时，TVS就提供一个低阻抗的路径予瞬间电流。

使得流向被保护元器件的瞬间电流转而分流到TVS二极管，而受保护元器件两端的电压被限制在TVS两端的箝制电压(Clamping V oltage)。

当这个过压条件消失后，TVS 二极管又将恢复到高阻抗状态。

TVS的选型:1.最大箝位电压VC要小于电路允许的最大安全电压2.截止电压VRWM大于电路的最大工作电压，一般可以选择VRWM等于或者略大于电路的最大正常工作电压。

额定的最大脉冲功率（TVS参数中给出）PM要大于最大瞬态浪涌功率。

TVS的命名规则:TVS管的型号由三部分组成：系列名+电压值+单/双向符号n系列名代表不同的峰值脉冲功率和封装形式①SMAJ、SMBJ、SMCJ、SMDJ表示贴片封装：分别代表的峰值脉冲功率为400W、600W、1500W和3000W；②其它系列名表示同轴引线封装：P4KE为400W、P6KE为600W、1.5KE为1500W，SA 为500W、3KP为3000W，其余类推（型号名KP或KPA前面的数字表示kW数）。

n系列名后的数字代表击穿电压标称值或反向断态电压值①P4KE、P6KE、1.5KE系列中代表击穿电压标称值（VBR）；②其它系列中代表反向断态电压值（VRWM）。

n A表示单向，CA表示双向。

注意：SAC（500W）、LCE（1500W）系列是低电容的TVS管，只有单向，没有双向。

TVS使用指南：①TVS管使用时一般并联在被保护电路上。

为了限制流过TVS管的电流不超过管子允许通过的峰值电流IPP，应在线路串联加限流元件，如电阻、自恢复保险丝、电感等。

②击穿电压VBR的选择：TVS管的击穿电压应根据线路最高工作电压US按公式：VBRmin≥1.2US或VRWM≥1.1US选择。

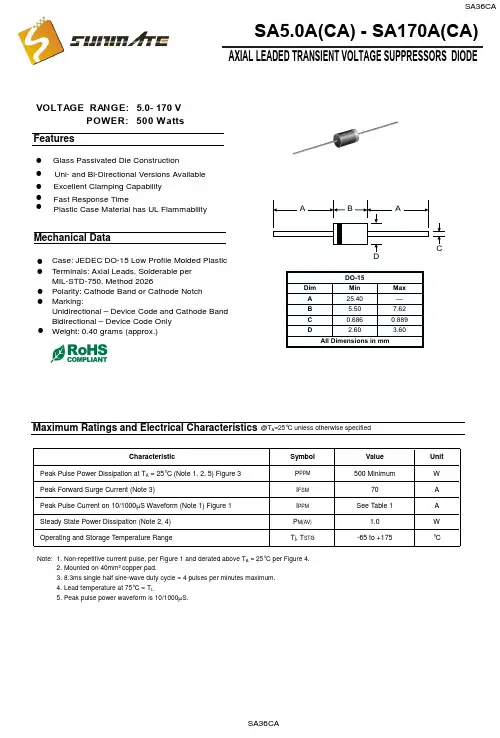

SA36CA,TVS瞬变抑制二极管中文资料
