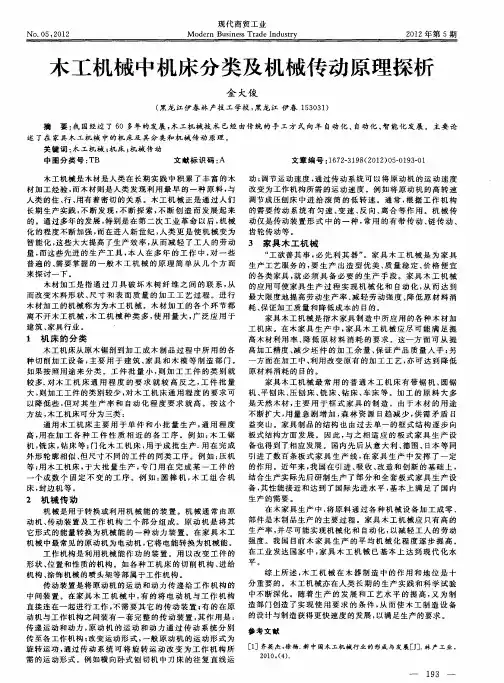

机床分类及传动

第五章机床分级变速传动系统设计第一节机床主要技术参数的确定机床的主要技术参数包括尺寸参数、运动参数和动力参数。

技术参数的确定，一般采用统计类比法。

尺寸参数包括与工件主要尺寸有关的参数，与工、夹、量具标准化有关的参数，与机床结构有关的参数。

尺寸参数按其对机床结构、性能的影响程度不同，又分为主参数、第二主参数和其他尺寸参数。

1．主参数主参数是代表机床规格大小的一种参数。

主参数对机床的性能、布局、传动和结构有显著的决定作用。

所以，确定尺寸参数时，首先确定主参数。

通用机床和专门化机床的主参数及其折算系数见JB1838—85《金屈切削机床型号编制方法》(附表4常用机床组、系代号及主参数)。

通用机床的主参数，除极少数机床外(如拉床)，一般均为尺寸参数。

2．第二主参数和其他尺寸参数第二主参数一般指主轴数、最大跨距、工作台工作面长度、最大加工工件长度、最大模数等。

第二主参数是直接反映机床加工范围的重要参数之一。

对机床的轮膨尺寸、重量等影响很大，其重要程度，仅次于主参数。

主参数和第二主参数确定后，还要确定一些其他尺寸参数。

如卧式车床刀架上的最大工件回转直径、通过主轴孔的最大棒料直径、主轴孔前端锥度等与工件大小和刀具标准化有关的尺寸。

二、运动参数运动参数是指机床的执行机构(如主轴、刀架、工作台等)的运动速度。

机床常用的运动参数见表5—1。

在保证加工质量的前提下，尽可能提高生产串是确定运动参数的基本原则。

主运动参数的确定：主运动为回转运动时，主运动参数为主袖转速n。

1．极限转速调查和分析所设计的机床上可能进行的工序，从中选择要求最低、最高转速的典型工序，按照典型工序的切削速度和刀具〔或工件〕直径计算主抽的最高转速、最低转速(极限转速)n max和m min。

计算公式如下：式中n max、m min——分别为最低、最高切削速度；d max、d min——分别为最小、最大计算直径。

上述d max和d min不是机床上可能加工的最小、最大直径，而是常用的经济加工最小、最大直径。

机床必备知识点总结一、机床的分类机床根据其加工方式和机械结构的不同可以分为数控机床和普通机床两大类。

数控机床是指通过计算机控制系统来实现加工程序的设备，它具有加工精度高、自动化程度高的优点，适用于批量生产和复杂零部件的加工。

普通机床则是指不通过计算机控制系统而是由操作工人手动操作来实现加工的设备，其加工精度依赖于工人的操作技能，适用于小批量、单件和非标零部件的加工。

根据机床的结构和加工方式的不同，又可以将机床分为车床、铣床、钻床、刨床、磨床等种类。

车床主要用于加工回转体零件，如轴类、滚珠螺杆、曲柄轴等；铣床主要用于加工平面零件和立面零件，如平面、凹槽、孔等；钻床主要用于加工圆孔，如常见的螺纹孔、拉床、钻床等设备；刨床主要用于加工大型铸件和焊接件；磨床主要用于对零件的精密加工。

二、机床的结构机床通常由机身、工作台、主轴、进给机构、传动系统、操作系统、润滑系统等部分组成。

机身是机床的主要部件，它由机床的外壳和内部各种机械部件组成，主要起支撑和固定作用。

工作台是用来夹持工件并进行加工的地方，它可以根据加工需要做出相应的移动和角度调整。

主轴是用来使刀具旋转进行切削加工的主要部件，它通常由电机、主轴箱和机床主体组成。

进给机构是机床上用来使切削工具在加工过程中按照规定的速率和方向进行移动的装置，它通常由进给电机、减速装置和相应的传动装置组成。

传动系统是机床上用来传递动力的装置，通过传动系统可以使主轴、进给机构和其他机床部件进行相应的运动。

操作系统是机床的控制系统，它可以是数控系统或者手动控制系统。

润滑系统是机床的重要组成部分，它起着减少机床零部件磨损、降低摩擦、冷却切削区域和清洗机床内部的作用。

三、机床的工作原理机床的工作原理主要是利用刀具对工件进行切削，从而使工件达到一定的尺寸、形状和表面粗糙度要求。

机床在加工过程中需要主轴旋转以提供切削动力，同时还需要进给机构进行相应的运动来使刀具按照规定的速率和方向对工件进行切削。

数控机械传动知识点总结一、数控机床的传动方式1. 机械传动机械传动是数控机床上常用的传动方式，主要包括齿轮传动、链传动、带传动等。

在数控机床中，齿轮传动多用于主轴传动，链传动多用于变速传动，而带传动则多用于传动副的传动。

2. 电气传动电气传动是借助电机实现传动，采用变频器和伺服系统实现步进传动或闭环控制，因此能够实现高速、高精度的传动效果。

3. 液压传动液压传动主要通过液压缸来实现工件夹紧、换刀、换位、旋转等功能。

液压传动具有功率密度大、传动平稳、操作方便等特点，因此在数控机床上应用广泛。

二、机械传动的知识点1. 齿轮传动(1) 齿轮传动的分类按传动方式分为平行轴齿轮传动和直角轴齿轮传动；按齿轮传动比分为等速齿轮传动和非等速齿轮传动。

(2) 齿轮的参数和计算齿轮的参数主要包括模数、齿数、分度圆直径、齿顶高等，计算齿轮的参数需要考虑传动比、中心距、齿轮厚度等。

(3) 齿轮的制造和精度齿轮的制造主要包括铸造、锻造、车削和磨削等工艺，在制造过程中需要控制齿轮的模数、齿数、齿顶隙、齿根圆等参数，以保证齿轮的精度。

2. 链传动(1) 链传动的工作原理链传动依靠链条的柔性来传递动力，链条包括链轮、链板和滚子，在传动过程中需要保证链条的张紧和润滑。

(2) 链条的计算和设计链条的计算主要包括链条的尺寸、链轮的选择、链条的轴距、链条的张紧方式等，需要根据实际传动功率和工作条件来确定。

3. 带传动(1) 带传动的分类带传动分为平动带传动和皮带传动，其中平动带传动主要用于长距离传递功率，而皮带传动主要用于变速传动和工作环境要求较严格的场合。

(2) 带传动的设计和计算带传动的设计需要考虑带速比、中心距、带轮尺寸、带条数、张紧装置等参数，同时还需要考虑带传动的强度和工作效率。

三、电气传动的知识点1. 电机的分类与特点电机根据使用场合可以分为交流电机和直流电机，根据工作原理可以分为异步电机和同步电机，根据结构形式可以分为开放式电机和封闭式电机。

机械加工机床的类型与特点--正文--机床主要按加工方法和使用的刀具进行分类。

根据国家制定的机床型号编制方法，机床分为11类：车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨床、拔床、锯床等机床。

（在每一类机床中，又按工艺范围、布局型式和结构性能为若干组，每一组又分为若干个系列）一、基本分类方法1、车床应用：主要用于加工各种回转表面（内外圆柱面，圆锥面及成形回转表面）和回转体的端面，有些车床可以加工螺纹面。

运动分析：车床的主运动是由工件的旋转运动实现的；进给运动则由刀具的直线移动完成的。

分类：按其用途和结构的不同，主要分为：卧式车床及落地车床，立式车床，转塔车床，仪表车床，单轴自动和半自动车床，多轴自动和半自动车床，彷形车床及多刀专门化车床，车床。

2、钻床应用：钻床是用钻头在工件上加工孔的机床。

通常用于加工尺寸较小，精度要求不太高的孔。

可完成钻孔，扩孔，铰孔及攻螺纹等工作。

运动分析：工件固定，刀具作旋转主运动，同时沿轴向作进给运动。

钻床的主参数：最大钻孔直径分类：立式钻床，适用于重小工件的单件，小批量生产摇臂钻床，适用子加工一些大而重的工件上的孔(工件不动，移动主轴）台式钻床，小型钻床，常安装在台桌上，用来加工直径小于12mm的孔深孔钻床及其他钻床。

钻削特点，刀具刚性差，排屑困难，切削热不易排出。

3、镗床应用：镗床是一种主要用镗刀在工件上加工孔的机床。

通常用于加工尺寸较大，精度要求较高的孔，特别是分布在不同表面上，孔距和位置精度要求较高的孔。

如箱体上的孔，还可以进行铣削，钻孔，扩孔，铰孔等工作。

镗削特点：刀具结构简单，通用性达，可粗加工也可半精加工和精加工，适用批量较小的加工，镗孔质量取决于机床精度.运动分析：主运动为镗刀的旋转运动，进给运动为镗刀或工件的移动分类卧式镗床卧式镗床既要完成粗加工（如粗镗、粗铣、钻孔等），又要进行精加工（如精镗孔）。

因此对镗床的主轴部件的精度、刚度有较高的要求.卧式镗床的主参数是镗轴直径。

数控机床分类及轴类零件加工一、数控机床分类数控机床是一种基于计算机控制的加工设备，它能够高效地加工各种复杂形状的零件。

根据其加工方式和结构形式，可以将数控机床分为以下几类：1.数控铣床数控铣床是一种用于加工平面形状的机床。

根据加工方式的不同，它可以分为两种类型：立式数控铣床和卧式数控铣床。

立式数控铣床加工效率高，适用于小批量生产，而卧式数控铣床适用于大批量生产，加工效率更高。

2.数控车床数控车床是一种用于加工圆形零件的机床。

它根据工件在旋转时由刀具在直线方向移动加工的方式，分为长床数控车床和短床数控车床。

长床数控车床适用于加工长径比较大的工件，而短床数控车床适用于加工短径比较小的工件。

3.数控加工中心数控加工中心是一种同时具有铣削、钻孔、攻丝、磨等多种功能的机床。

它可以高效地完成各种形状、精度要求高的工件加工，广泛应用于航空、航天、汽车、模具等行业。

二、轴类零件加工轴类零件是机械传动中的重要组成部分，其精度要求比较高。

数控机床作为现代化高精度加工设备，在轴类零件加工方面具有明显优势。

常见的轴类零件包括轴、螺纹轴、齿轮轴等，其加工过程主要包括以下几步：1.零件设计零件设计是轴类零件加工的第一步。

要根据零件的用途和工作条件，设计出适合的零件结构，并选择合适的材料。

2.加工准备加工准备是轴类零件加工的重要环节。

它包括刀具的选择、加工工艺的确定、工序的排布等。

其中，刀具的选择是关键，要根据零件的材料、形状和要求，合理选择刀具，确保零件的加工精度和表面质量。

3.数控加工数控加工是轴类零件加工的核心环节。

它利用数控机床的高精度、高效率、高自动化等优点，将设定的工艺参数转化为机床运动控制指令，实现零件的加工。

4.检验验收检验验收是轴类零件加工的最后一步。

它通过检验轴类零件的表面粗糙度、尺寸精度、形状误差等指标，确保零件达到设计要求，并且安全可靠。

三、总结数控机床的发展使得轴类零件的加工更加精度、高效。

在加工过程中，需要进行科学的设计和加工准备，合理选择刀具和采用适当的工艺措施。

数控机床常见的五种分类第一种按用途分类1.金属切削类数控机床金属切削类数控机床有数控车床、数控铣床、数控钻床、数控镗床、数控磨床、数控插齿机、数控镗铣床、数控凸轮磨床、数控磨刀机、数控曲面磨床等。

磨削中心、加工中心（MC）是带有力库和自动换刀装置的数控机床，如加工中心数控磨床等。

2.金属成形类数控机床金属成形类数控机床有数控折弯机、数控弯管机、数控液压成形机和数控压力机等。

3.数控特种加工机床数控特种加工机床有数控线切割机床、数控电火花加工机床、数控电脉冲机床、数控激光加工机床等。

4.其他类型的数控机床如水射流切割机、鞋样切割机、雕刻机、数控三坐标测量机等。

第二种按运动方式分类1.点位控制数控机床如图3-1所示，点位控制数控机床的特点是数控装置只控制刀具或工作台从某一加工位置移到另一个加工位置的精确坐标位置，然后进行定点加工。

在移动和定位过程中对于轨迹不进行严格控制，且不进行任何切削加工。

机床数控系统只需控制行程终点的坐标值，不管运动轨迹，因此几个坐标轴之间的运动不需任何联系。

为了尽可能地减少移动部件的运动时间，并提高定位精度，移动部件首先快速移动，到接近终点坐标时降速，准确移动到终点定位。

这类数控机床主要有数控坐标镗床、数控钻床、数控冲床、数控点焊机以及数控弯管机等。

其相应的数控装置称之为点位数控装置，点位数控装置的控制系统比较简单。

2.直线控制数控机床如图3-1所示，直线控制数控机床的特点是，机床移动部件不仅要实现由一个位置到另一个位置的精确移动定位，而且能够在移动中以给定的进给速度实现平行坐标轴方向的直线切削加工运动。

直线控制数控机床虽然扩大了点位控制数控机床工艺范围，但它的应用仍然受到了很大的限制。

这类数控机床主要有简易数控车床、数控镗铣床和数控磨床等，相应的数控装置称之为直线数控装置。

图3-1点位控制数控机床3.轮廓控制数控机床轮廓控制数控机床又称为连续控制数控机床或轨迹控制数控机床。

数控机床的传动原理数控机床的传动原理是指数控机床中各个传动装置及其工作原理。

数控机床是一种通过计算机程序控制的机床，通过电子设备来控制各个传动装置的运行，实现加工工件。

数控机床的传动原理主要包括主轴传动、进给传动和辅助传动。

首先，主轴传动是数控机床的核心传动部分，主要用于带动刀具在工件上进行切削。

主轴传动系统通常由电机、主轴和主轴的传动装置组成。

电机通过电力转换为机械能，通过传动装置将动力传递给主轴，进而带动刀具旋转。

主轴传动有直接传动和间接传动两种形式。

直接传动中，电机直接连接到主轴上，通过轴承来支撑和传递动力；间接传动中，电机通过皮带或齿轮等传动装置间接驱动主轴。

在传动过程中，要保证主轴的转速和刀具的进给速度与程序控制保持一致，从而实现精确的加工。

其次，进给传动是数控机床的另一个重要传动部分，用于实现工件在坐标轴方向上的移动。

进给传动系统通常由电机、轴承、螺杆和导轨等组成。

电机通过传动装置将动力传递给螺杆，螺杆通过导轨的导向作用，将运动转化为位置变化或长度变化。

在这个过程中，电机的转速和螺杆的螺距决定了进给速度，而导轨的刚度和精度则影响了加工的精度。

进给传动还可以根据需要实现不同的进给方式，如直线进给和圆弧进给等。

最后，辅助传动是数控机床的辅助传动部分，主要用于控制机床工作台或刀库等附属装置的运动。

辅助传动通常由电机、齿轮、链条、传动杆等组成。

电机通过传动装置将动力传递给附属装置，使其按设定的路径进行运动。

辅助传动的工作原理类似于主轴传动和进给传动，都需要精确的控制和配合，以确保机床的准确性和稳定性。

总结起来，数控机床的传动原理涉及到主轴传动、进给传动和辅助传动等多个方面，通过电机和传动装置将动力传递给机床的各个部件，实现加工过程的控制和操作。

这些传动装置的正确运行和配合是数控机床正常工作和保证加工质量的关键所在。

只有充分理解和应用这些传动原理，才能更好地操作和维护数控机床，提高加工效率和产出质量。

数控机床的分类
数控机床通常指的是使用数控装置的机床，它们可以根据不同的分类方式分为不同的种类，大致可以分为以下几类。

按照加工方式分类
1.钻床数控机床：主要用于钻孔和点焊等工艺。

2.铣床数控机床：主要用于金属、塑料、木材等材料的切削加工。

3.车床数控机床：主要用于旋转体的加工。

4.磨床数控机床：主要用于精密零件的磨削加工。

5.喷水切割机床：主要用于各种材料的切割、雕刻和加工。

按照传动方式分类
1.直线导轨数控机床：采用直线导轨对机床进行控制和运转的方式。

2.滑块导轨数控机床：采用滑块导轨对机床进行控制和运转的方式。

3.滚珠丝杠数控机床：主要用于高速、高精度、高负荷的工作模式。

按照控制方式分类
1.开放式数控机床：开放式数控机床可通过编程控制其工作模式，灵活
性高。

2.封闭式数控机床：封闭式数控机床一般是由专业的技术人员进行编程
和操作，安全性高。

按照加工精度分类
1.通用数控机床：主要用于大批量生产、加工效率高，适用于一般精度
要求的加工。

2.高精度数控机床：主要用于加工高精度要求的零件和工件。

按照控制器类型分类
1.FANUC数控机床：由日本FANUC公司生产的数控机床。

2.西门子数控机床：由德国西门子公司生产的数控机床。

3.三菱数控机床：由日本三菱公司生产的数控机床。

4.GSK数控机床：由国产公司GSK生产的数控机床。

总之，数控机床的分类是一件复杂而又多样的事情。

随着技术的不断发展，各种新型数控机床不断涌现，未来数控机床创新将会是一个永不停息，不断迭代更新的过程。
