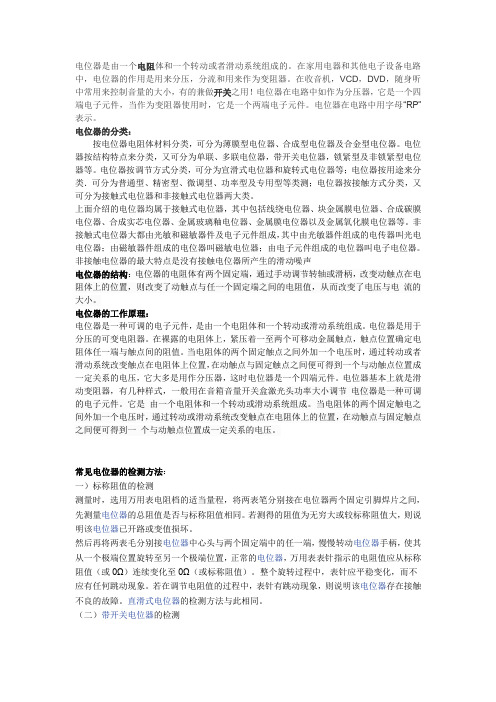

电位器是由一个电阻体和一个转动或者滑动系统组成的。
在家用电器和其他电子设备电路中，电位器的作用是用来分压，分流和用来作为变阻器。
在收音机，VCD，DVD，随身听中常用来控制音量的大小，有的兼做开关之用！电位器在电路中如作为分压器，它是一个四端电子元件，当作为变阻器使用时，它是一个两端电子元件。
电位器在电路中用字母“RP”表示。
电位器的分类：按电位器电阻体材料分类，可分为薄膜型电位器、合成型电位器及合金型电位器。
电位器按结构特点来分类，又可分为单联、多联电位器，带开关电位器，锁紧型及非锁紧型电位器等。
电位器按调节方式分类，可分为宣滑式电位器和旋转式电位器等；电位器按用途来分类．可分为普通型、精密型、微调型、功率型及专用型等类测；电位器按接触方式分类，又可分为接触式电位器和非接触式电位器两大类。
上面介绍的电位器均属于接触式电位器，其中包括线绕电位器、块金属膜电位器、合成碳膜电位器、合成实芯电位器、金属玻璃釉电位器、金属膜电位器以及金属氧化膜电位器等。
非接触式电位器大都由光敏和磁敏器件及电子元件组成，其中由光敏器件组成的电传器叫光电电位器；由磁敏器件组成的电位器叫磁敏电位器；由电子元件组成的电位器叫电子电位器。
非接触电位器的最大特点是没有接触电位器所产生的滑动噪声电位器的结构：电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。
电位器的工作原理：电位器是一种可调的电子元件，是由一个电阻体和一个转动或滑动系统组成。
电位器是用于分压的可变电阻器。
在裸露的电阻体上，紧压着一至两个可移动金属触点，触点位置确定电阻体任一端与触点间的阻值。
当电阻体的两个固定触点之间外加一个电压时，通过转动或者滑动系统改变触点在电阻体上位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压，它大多是用作分压器，这时电位器是一个四端元件。
电位器基础知识资料
电位器（potentiometer）是一种电阻器。
具有一个可调节的旋钮或滑块，可以通过调整旋钮或滑块的位置来改变电路中的电阻值。
在电子电路中，电位器常用于精确地控制电压、电流或信号的变化。
电位器由一个固定电阻和一个可变电阻组成。
固定电阻一般是一个均匀的电阻片，可变电阻则是一个导电滑片或旋转电阻。
通过滑片或旋转电阻的位置，可以改变电阻器的有效电阻长度，进而控制电路中的电流和电压。
电位器有很多种不同的类型，常见的包括旋钮式电位器、滑动式电位器和多圈电位器等。
旋钮式电位器通过旋转旋钮来改变电阻值，滑动式电位器通过滑动滑块来改变电阻值，而多圈电位器则允许多圈旋转以获得更高的分辨率和精度。
在电路中，电位器被广泛应用于各种功能和应用中。
它们可以用作电压分压器，通过控制电位器的电阻值，可以调整输出电压的大小。
电位器还可以用作可变电阻，通过调整电位器的电阻值，可以控制电路中的电流大小。
此外，电位器还常用于调光器和音量控制器等应用。
电位器也常用于测量和调试电路。
通过将电位器连接到电路中，可以在电路中引入可变电阻，以研究电路的工作方式和性能。
此外，电位器还可用于校准仪器和设备，确保其输出与期望值匹配。
总之，电位器是一种常见的电子元件，用于调节电压、电流和信号的变化。
通过调整电位器的位置，可以改变电路中的电阻值，从而实现对电路的控制和调节。
电位器在领域广泛应用，具有重要的意义和价值。
电位器基础知识范文电位器是一种常用的电子元件，用于调节电路中的电压或电流。
本文将介绍电位器的基础知识，包括电位器的结构、原理、分类和应用。
第一部分：电位器的结构和原理电位器通常由一个可调式的电阻元件和一个滑动连接器组成。
电阻元件通常是一个长形条形或环形，由导电材料制成。
滑动连接器可以在电阻元件的表面滑动，从而改变电阻值。
电位器的原理是根据电阻的分压原理。
当在电路中连接电位器时，电位器的两端与电路的两个节点相连。
通过滑动连接器，可以选择电阻元件上不同位置的电阻来形成一个可调的电阻分压。
滑动连接器与电路的连接点之间的电压将取决于连接器所在的电阻位置。
第二部分：电位器的分类根据电位器的结构和用途，可以将电位器分为以下几类：1.可变电阻器：也称为旋钮电位器，通常由一个旋钮和一个旋转电阻元件组成。
旋钮可以以旋转的方式改变电阻的位置来改变电压或电流。
2.滑动电位器：滑动电位器由一个滑动电阻元件和一个滑动连接器组成。
滑动连接器可以在电阻元件上滑动改变电函数的值。
3.多圈电位器：多圈电位器由多个电阻元件和一个旋钮组成。
旋钮可以旋转多圈，从而改变电阻的位置。
4.双轨电位器：双轨电位器通常由两个电阻元件和一个滑动连接器组成。
它可以同时控制两个电路的电压或电流。
第三部分：电位器的应用电位器广泛应用于各种电路和电子设备中。
以下是电位器的一些常见应用：1.电流调节：电位器可以用来调节电路中的电流。
通过改变电阻的值，可以改变电路中的电流大小。
2.电压调节：电位器可以用来调节电路中的电压。
通过改变电阻的值，可以改变电路中的电压大小。
3.信号调节：电位器可以用来调节电子设备中的信号。
例如，它可以用来调节音响设备的音量或屏幕的亮度。
4.电路分压：电位器可以用来分压电路中的电压。
通过调整电阻的值，可以控制电路中一些节点的电压。
5.平衡调节：电位器可以用来调节电路中的平衡。
例如，它可以用来平衡音频设备中的左右声道。
总结：通过了解电位器的结构、原理、分类和应用，我们可以充分理解并正确应用电位器。
電位器基本概述
一. 電位器的定義:
1.1 電位器是一種可以調整阻值大小變化的電子元器件，亦稱可變電阻器
(Variable Resistor)，它的表示符號為:
二.電位器的工作原理、功能、使用範圍:
2.1 工作原理:通過旋轉或移動電位器上的運動軸心或手柄而改變鉚合在軸心或
手柄上的折動子在碳膜上的位置，從而達到調節阻值大小的目的。
如圖示:
2.2 功能:電位器阻值的變化引起回路中電壓或電流的大小變化，從而改變輸出
信號的大小。
2.3 使用範圍:收音機、錄音機、CD 機、電動玩具、耳機、隨身聽、電視機、醫
療設備、搖控器、電子按摩器等。
三.電位器的種類與基本結構
3.1 電位器的種類按其基本結構與調節運動方式的不同主要分為兩大類:①旋轉
式 ; ②直滑式。
3.2 旋轉式電位器的基本結構
3.2.1 現以本公司所生產的機種16KN 為例，來說明旋轉式電位器的基本結
構，如圖示:
或。

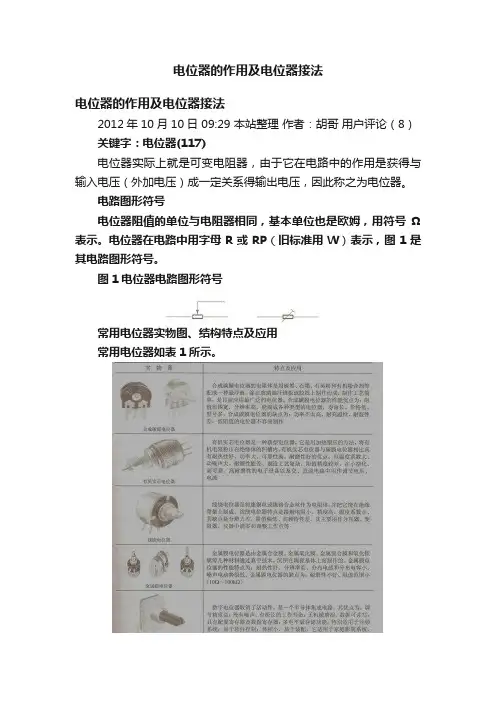

电位器的作用及电位器接法————————————————————————————————作者：————————————————————————————————日期：电位器的作用及电位器接法电位器实际上就是可变电阻器，由于它在电路中的作用是获得与输入电压（外加电压）成一定关系得输出电压，因此称之为电位器。
电路图形符号电位器阻值的单位与电阻器相同，基本单位也是欧姆，用符号Ω表示。
电位器在电路中用字母R或RP（旧标准用W）表示，图1是其电路图形符号。
图1电位器电路图形符号常用电位器实物图、结构特点及应用常用电位器如表1所示。
表1常用电位器实物图及应用电位器的主要参数电位器的主要参数有标称阻值、额定功率、分辨率、滑动噪声、阻值变化特性、耐磨性、零位电阻及温度系数等。
1、电位器的标称阻值和额定功率2、电位器上标注的阻值叫标称阻值。
3、电位器的额定功率是指在直流或交流电路中，当大气压为87~107kPa，在规定的额定温度下长期连续负荷所允许消耗的最大功率。
线绕和非线绕电位器的额定功率系列入表2所示。
表2电位器额定功率标称系列（单位：功率）电位器的阻值变化特性阻值变化特性是指电位器的阻值随活动触点移动的长度或转轴转动的角度变化的关系，即阻值输出函数特性。
常用的阻值变化特性有3种，如图所示。
图电位器阻值变化曲线直线式（X型）：随着动角点位置的变化，其阻值的变化接近直线。
指数式（Z型）：电位器阻值的变化与动角点位置的变化成指数关系。
①直线式电位器的阻值变化与旋转角度成直线关系。
当电阻体上的导电物质分布均匀时，单位长度的阻值大致相等。
它适用于要求调节均匀的场合（如分压器）。
②指数式电位器因电阻体上的导电物质分布不均匀，电位器开始转动时，阻值变化较慢，转动角度增大时，阻值变化较陡。
指数式电位器单位面积允许承受的功率不等，阻值变化小的一端允许承受的功率较大。
它普遍应用于音量调节电路里，因为人耳对声音响度的听觉最灵敏，当音量大到一定程度后，人耳的听觉逐渐变迟钝。
有关电位器的常识大普及一、电位器的概念电位器是由一个电阻体和一个转动或滑动系统组成，具有三个引出端、阻值可按某种变化规律调节的电阻元件。
当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
它大多是用作分压器，这时电位器是一个四端元件。
电位器一般用于音箱音量开关和激光头功率大小调节，是一种可调的电子元件。
二、电位器的主要特性●参数与特性。
电位器的主要特性是输出函数特性、符合性、分辨力和滑动噪声。
电位器的标称阻值、允许偏差、额定功率和电阻温度系数等参数与电阻器同。
电位器的指标还有耐磨寿命和起动力矩等。
●输出函数特性。
电位器的电压比（输出电压与输入电压之比）和行程比（电刷在电阻体上所经行程与总行程之比）间的函数关系，又称阻值变化规律。
常用的函数关系有三种：直线式、指数式和对数式。
此外还有适于特殊用途的正弦、余弦等形式。
●符合性。
电位器的实际输出函数特性与理论值之间的偏差程度，用实际输出与理论输出间的绝对差值的百分比来表示。
对直线式电位器来说，符合性用直线性表示，其允许偏差范围称为线性精度。
●分辨力。
电位器对输出电压或阻值的最精细调节能力，表征电刷的最小移动所能产生的输出量变化。
它对仪器或控制系统的调节精度有重要影响。
●滑动噪声。
电刷在电阻体上移动所引起的无规律寄生电势（假设不存在热噪声和电流噪声）。
非线绕电位器的滑动噪声用动噪声或平滑性表示；线绕电位器的滑动噪声用等效噪声电阻表示。
三、电位器在电路中的主要作用1.用作分压器电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。
此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。
2.用作变阻器电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值。
3.用作电流控制器当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。
一文读懂之电位器知识全知道电位器是一种通用的机电元件, 在仪器仪表和各种电子设备中已获得广泛应用。
电位器是电阻值可以调节变化的电阻，是一种可调的电子元件。
它是由一个电阻体和一个转动或滑动系统组成。
当电阻体的两个固定触点之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
在家用电器和其他电子设备电路中，电位器的作用是用来分压、分流和用来作为变阻器。
常用于阻值经常调整且要求阻值稳定可靠的场合，在电路中主要通过改变阻值来调节电压和电流的大小，常用于各类需调整工作点、频率点的电子产品中。
电位器的结构电位器通常有三个引出端子，其中有两个固定端，固定端之间的阻值最大，为电位器的标称值;另一端子为活动端子，通过改变活动端子与固定端子间的位置，可以改变相应端子间的电阻值。
其典型电位器基本结构如下图所示，均由电阻体、滑动臂、转轴、外壳和焊片构成。
它有三个引出端，其中 AC 两端电阻值最大， AB 、 BC 之间的电阻值可以通过与转轴相连的簧片位置不同而加以改变。
电位器的分类从构造形式来看, 电位器可分为线绕电位器和非线绕电位器两大类：1、线绕电位器是将电阻丝绕在金属、陶瓷和塑料骨架上作为电阻元件, 具有电阻温度系数低, 电阻值稳定性好, 功率负荷性大,工作寿命长等优点。
但线绕电阻元件的主要缺陷是分辩力有一定阶梯性, 同时多圈的电阻元件的感抗会呈现随频率增加而增加, 因此高频性能差。
此外, 还存在总阻值范围窄等缺点。
2、非线绕电位器有合成膜电位器、玻璃釉电位器、导电塑料电位器等。
1)合成膜电位器是将炭黑、石墨和有机粘合剂、填充料等混合制成的浆料采用多种方法(如丝网印刷) 涂覆在基体上再经固化而制成的电阻膜作为电阻体。
合成碳膜电位器能大规模生产, 价格便宜, 调节时噪声较小, 优越的高频性能, 还具有较小的电感量和分布容量, 且工作寿命长, 很少突然发生严重损坏, 总阻值范围宽广。
电位器的调节原理及应用1. 电位器的基本原理电位器，又称为可变电阻器，是一种常见的电子元件。
它由一条电阻器材和一个滑动触点组成。
通过调整滑动触点在电阻器材上的位置，可以改变电位器的阻值。
电位器的基本原理是通过改变电流在电路中的分配，从而调整电路的特性。
当滑动触点接触到电阻器材的不同位置时，电路中的阻值会发生变化。
通常，电位器的两端接入电路，滑动触点连接到电路中的其他元件。
通过改变滑动触点的位置，可以调节电路中的电阻值大小，从而达到调节电流、电压或信号的目的。
2. 电位器的应用2.1 亮度调节器电位器常被用作亮度调节器。
在液晶显示器、电视机、舞台灯光等设备中，电位器可以控制背光灯或灯光的亮度。
用户通过转动电位器可以调整显示屏或灯光的亮度级别，以适应不同的环境需求。
2.2 音量控制器电位器也被广泛用作音量控制器。
在音响设备、收音机等电子产品中，电位器可以调节音量大小。
通过调整电位器的位置，可以控制音频信号的强度，从而改变声音的大小。
2.3 变频器电位器在变频器中也起到重要的作用。
变频器常用于电机的调速控制。
通过改变电位器的阻值，可以调节变频器输出的频率，从而控制电机的转速。
2.4 精密测量仪器校准电位器还常用于精密测量仪器的校准。
在实验室和工业领域中，电位器用作测量电压或电流的标准校准元件。
通过和标准电压或电流源连接，改变电位器的阻值，可以精确地校准测量仪器的刻度。
3. 如何选择电位器3.1 阻值范围选择电位器时，首先要考虑需要调节的电路或设备的阻值范围。
电位器的阻值范围应能够覆盖所需调节的范围。
3.2 功率电位器的功率也是需要考虑的一项因素。
功率过小的电位器可能会因为过热而失效。
根据实际需求，选择适合的功率等级的电位器。
3.3 精度在需要精确调节的应用中，电位器的精度也非常重要。
高精度的电位器能够提供更准确的调节效果。
4. 使用电位器的注意事项4.1 防止过度调节在使用电位器时，应注意避免过度调节。
