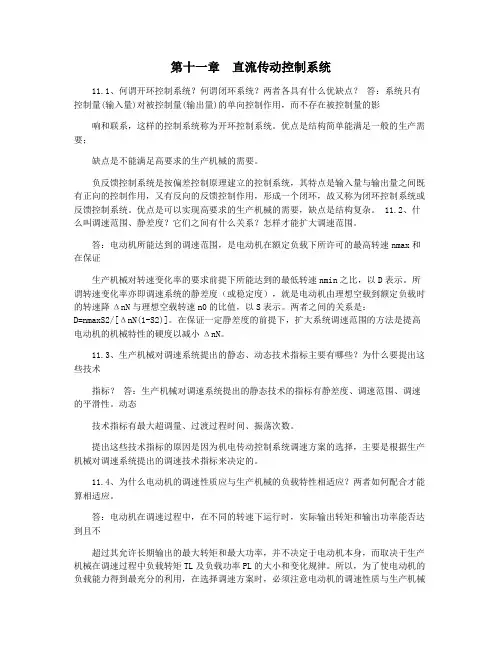

第十一章 直流传动控制系统

第十一章 直流传动控制系统

第十一章直流传动控制系统11.1、何谓开环控制系统？何谓闭环系统？两者各具有什么优缺点？答：系统只有控制量(输入量)对被控制量(输出量)的单向控制作用，而不存在被控制量的影响和联系，这样的控制系统称为开环控制系统。

优点是结构简单能满足一般的生产需要；缺点是不能满足高要求的生产机械的需要。

负反馈控制系统是按偏差控制原理建立的控制系统，其特点是输入量与输出量之间既有正向的控制作用，又有反向的反馈控制作用，形成一个闭环，故又称为闭环控制系统或反馈控制系统。

优点是可以实现高要求的生产机械的需要，缺点是结构复杂。

11.2、什么叫调速范围、静差度？它们之间有什么关系？怎样才能扩大调速范围。

答：电动机所能达到的调速范围，是电动机在额定负载下所许可的最高转速nmax和在保证生产机械对转速变化率的要求前提下所能达到的最低转速nmin之比，以D表示。

所谓转速变化率亦即调速系统的静差度（或稳定度），就是电动机由理想空载到额定负载时的转速降ΔnN与理想空载转速n0的比值，以S表示。

两者之间的关系是：D=nmaxS2/[ΔnN(1-S2)]。

在保证一定静差度的前提下，扩大系统调速范围的方法是提高电动机的机械特性的硬度以减小ΔnN。

11.3、生产机械对调速系统提出的静态、动态技术指标主要有哪些？为什么要提出这些技术指标？答：生产机械对调速系统提出的静态技术的指标有静差度、调速范围、调速的平滑性。

动态技术指标有最大超调量、过渡过程时间、振荡次数。

提出这些技术指标的原因是因为机电传动控制系统调速方案的选择，主要是根据生产机械对调速系统提出的调速技术指标来决定的。

11.4、为什么电动机的调速性质应与生产机械的负载特性相适应？两者如何配合才能算相适应。

答：电动机在调速过程中，在不同的转速下运行时，实际输出转矩和输出功率能否达到且不超过其允许长期输出的最大转矩和最大功率，并不决定于电动机本身，而取决于生产机械在调速过程中负载转矩TL及负载功率PL的大小和变化规律。

直流传动控制系统的分析48页PPT

直流传动控制系统的分析48页PPT
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬ห้องสมุดไป่ตู้
45、自己的饭量自己知道。——苏联
直流传动控制系统的分析
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育； 而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
直流传动控制 系统的分析
直流传动系统具有良好的起、制 动性能，宜于在大范围内平滑调速， 在许多需要调速和快速正反向的各种 生产机械中得到了广泛的应用。
从生产机械要求控制的物理量看， 电气传动控制系统有调速系统、位置 随动系统等，各种系统往往通过控制 转速来实现的，因此调速系统是最基 本的直流传动控制系统
本节应了解的问题 •直流调速控制系统的控制要求和静态指标
•静态指标与机械特性之间的关系
•静态指标参数之间的关系
•开环调速控制系统特点 •闭环调速控制系统特点 •开环与闭环调速控制系统特性之间关系 •调速控制系统的动态指标
一、调速系统的控制要求和 调速系统静指标
任何一台需要控制转速的设备， 其生产工艺对调速性能都有一定的 要求。
理想空载低 s大
相同
理想空载高 s小 硬度
n n0a
∆ nNa
n0b ∆ nNb
b
O
TeN
Te
不同转速下的静差率
例如：某电动机在理想空载转速 n0为
1000r/0r/min时同样降落10r/min， 静差率就占10%；如果n0只有10r/min时，
差率应该是最低速时的静差率，即
s nN nN n0min nmin nN
于是，最低转速为
nmin

nN s
nN

(1 s)nN s
而调速范围为
D nmax nN
nmin
nmin
将上面的式代入 nmin，得
D
ns N
n (1 s)
N
上式 表示调压调速系统的调速范围、静 差率和额定速降之间所应满足的关系。对于
2、调速系统静指标
调速范围 定义：生产机械要求电动机提供的最高转速和
最低转速之比叫做调速范围，用字母 D 表示，
即
D nmax nm in
其中nmin 和nmax 一般都指电动机额定负载时的
转速，对于少数负载很轻的机械，例如精密
磨床，也可用实际负载时的转速。
静差率
定义： 负载由理想空载增加到额定值时所对
围是多少？如果希望调速范围达到10，所 能满足的静差率是多少？
解 要求s≤ 30%时，调速范围为
D nNs 1430 0.3 5.3 nN (1 s) 115 (1 0.3)
若要求s≤ 20%，则调速范围只有
D 1430 0.2 3.1 115 (1 0.2)

1000 0.05 r / min 20 (1 0.05)
2.63r / min
由上例可以看出，开环调速系统的额定速降 是275 r/min，而生产工艺的要求却只有2.63r/min， 相差几乎百倍！
由此可见，开环调速已不能满足要求，需采 用反馈控制的闭环调速系统来解决这个问题。
R=0.18 ， 电 动 机 电 动 势 系 数 CeΦ=0.2V· r / min。如果要求调速 范围 D = 20，静差率s≤ 5%，采用
开环调速能否满足？若要满足这个 要求，系统的额定速降最多能有多 少？
解 当电流连续时，V-M系统的额定速降为
n

IR dN

305 0.18 r
/ min

275r
/ min
N C
0.2
e
开环系统机械特性连续段在额定转速时的静 差率为
sN

nN nN nN
275 1000 275

0.216
21.6%
这已大大超过了5%的要求，更不必谈调 到最低速了。
如果要求D = 20，s ≤ 5%，则由D，S与nN关
系可知
nN

nN s D(1 s)
应的转速降落 nN ，与理想空载转速 n0 之比， 称作静差率 s ，即
或用百分数表示
式中
s nN 100% n0
nN = n0 - nN
3、静差率与机械特性的关系
静差率是衡量调速系统在负载变化时转 速的稳定性。
与机械特性 硬度有关 静 差 率 与系统的工 作速度有关
硬度大 s小 硬度小 s大
同一个调速系统， nN 值一定，由式可见， 如果对静差率要求越严，即要求 s 值越小时，
系统能够允许的调速范围也越小。
结论 一个调速系统的调速范围，是指在
最低速时还能满足所需静差率的转速 可调范围。
例题1-1 某直流调速系统电动机额定转速为
nN=1430r/min，额定速降 nN = 115r/min， 当要求静差率s≤30%时，允许多大的调速 范围？如果要求静差率s≤ 20%，则调速范
再降落10r/min，静差率就占100%，这时 电动机已经停止转动，转速全部降落完了。
因此，调速范围和静差率这两项指 标并不是彼此孤立的，必须同时提才有 意义。调速系统的静差率指标应以最低 速时所能达到的数值为准。
4、调速范围、静差率和额定速降之间的关系
设：电机额定转速nN为最高转速，转速降落 为nN，则按照上面分析的结果，该系统的静
若调速范围达到10，则静差率只能是 s DnN 10115 0.446 44.6%
nN DnN 1430 10115
二、 开环调速系统及其特性
若直流调速系统是开环调速系统，即系统的 输出量不返送到输入端，系统组成如下图。
+
+
U*n ∆Un A Uc UPE
-
-
+
Id Ud
归纳起来，对于调速系统的转速 控制要求有以下三个方面：
1、 控制要求
1）调速——在一定的最高转速和最低转速范 围内，分挡地（有级）或 平滑地（无级） 调节转速；
2）稳速——以一定的精度在所需转速上稳定 运行，在各种干扰下不允许有过大的转速 波动，以确保产品质量；
3）加、减速——频繁起、制动的设备要求加、 减速尽量快，以提高生产率；不宜经受剧 烈速度变化的机械则要求起，制动尽量平稳。
-
+
M
-
开环直流调速系统原理框图
开环控制系统的特点是：控 制装置与受控对象只有顺向作用而 无反向联系；每个输入量对应一个 输出量，系统的控制精度完全取决 系统元器件和特性调整的准确度； 系统抗干扰能力差。
因此，当系统对干扰影响要求 不高，并且控制精度要求不高时， 可采用开环控制系统。
例题2 某龙门刨床工作台拖动采用 直流电动机，其额定数据如下： 60kW ， 220V ， 305A ， 1000r/min ， 采 用 V-M 系 统 ， 主 电 路 总 电 阻
