冷机群控系统

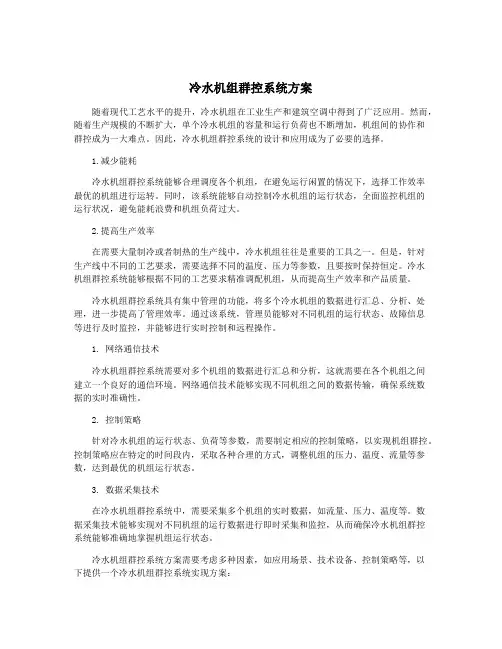

冷水机组群控系统方案随着现代工艺水平的提升，冷水机组在工业生产和建筑空调中得到了广泛应用。

然而，随着生产规模的不断扩大，单个冷水机组的容量和运行负荷也不断增加，机组间的协作和群控成为一大难点。

因此，冷水机组群控系统的设计和应用成为了必要的选择。

1.减少能耗冷水机组群控系统能够合理调度各个机组，在避免运行闲置的情况下，选择工作效率最优的机组进行运转。

同时，该系统能够自动控制冷水机组的运行状态，全面监控机组的运行状况，避免能耗浪费和机组负荷过大。

2.提高生产效率在需要大量制冷或者制热的生产线中，冷水机组往往是重要的工具之一。

但是，针对生产线中不同的工艺要求，需要选择不同的温度、压力等参数，且要按时保持恒定。

冷水机组群控系统能够根据不同的工艺要求精准调配机组，从而提高生产效率和产品质量。

冷水机组群控系统具有集中管理的功能，将多个冷水机组的数据进行汇总、分析、处理，进一步提高了管理效率。

通过该系统，管理员能够对不同机组的运行状态、故障信息等进行及时监控，并能够进行实时控制和远程操作。

1. 网络通信技术冷水机组群控系统需要对多个机组的数据进行汇总和分析，这就需要在各个机组之间建立一个良好的通信环境。

网络通信技术能够实现不同机组之间的数据传输，确保系统数据的实时准确性。

2. 控制策略针对冷水机组的运行状态、负荷等参数，需要制定相应的控制策略，以实现机组群控。

控制策略应在特定的时间段内，采取各种合理的方式，调整机组的压力、温度、流量等参数，达到最优的机组运行状态。

3. 数据采集技术在冷水机组群控系统中，需要采集多个机组的实时数据，如流量、压力、温度等。

数据采集技术能够实现对不同机组的运行数据进行即时采集和监控，从而确保冷水机组群控系统能够准确地掌握机组运行状态。

冷水机组群控系统方案需要考虑多种因素，如应用场景、技术设备、控制策略等，以下提供一个冷水机组群控系统实现方案：1. 技术设备方案冷水机组群控系统可以采用多种设备来实现，如传感器、采集卡、PLC等。

冷源群控系统控制原理嘿，前几天我去一个大商场玩，一进去就觉得特别凉快。

我就好奇呀，这商场里的冷气是怎么来的呢？后来我发现商场里有个控制室，里面有很多电脑和仪器，听工作人员说这是冷源群控系统。

这就让我想到了冷源群控系统控制原理。

咱就说说这冷源群控系统是咋控制的吧。

你想啊，这冷源群控系统就像一个聪明的大管家。

它能把商场里的冷气管理得井井有条。

冷源群控系统主要是通过监测和控制各种设备来实现冷气的供应。

那它是怎么做到的呢？这就好比一个乐队指挥。

冷源群控系统会监测商场里的温度、湿度等参数，就像乐队指挥听着各个乐器的声音。

如果温度太高了，它就会命令制冷设备加大功率，就像指挥让某个乐器声音更大一些。

如果温度太低了，它就会让制冷设备减小功率，或者关闭一些设备，就像指挥让某个乐器声音小一点或者停下来。

为啥要有冷源群控系统呢？这是有原因的。

首先啊，如果没有冷源群控系统，商场里的冷气可能会不均匀。

有的地方冷得要命，有的地方还很热。

有了冷源群控系统，就能保证商场里的温度都比较舒适。

其次呢，冷源群控系统可以节约能源。

它会根据实际需要来调整制冷设备的运行，不会浪费电。

最后啊，冷源群控系统还可以提高设备的可靠性。

它会监测设备的运行状态，如果有设备出故障了，它会及时发现并采取措施，不会影响商场的冷气供应。

比如说，我在商场里玩的时候，感觉温度一直都很舒服。

这就是冷源群控系统的功劳。

咱要是想了解更多关于冷源群控系统的知识，就得知道这些原理。

不能光看个热闹，要明白它是怎么工作的。

总之啊，冷源群控系统就像一个神奇的魔法，能让我们在商场里享受舒适的冷气。

嘿，现在想想，那个商场还真挺厉害呢。

CCN冷机群控系统功能介绍及操作说明一、功能介绍：1.监控功能：CCN冷机群控系统能够实时监控每台冷机的运行状态，包括冷却水温度、压力和流量等参数。

通过监控功能，用户可以随时了解冷机的运行情况，及时发现异常并采取相应的措施。

2.控制功能：CCN冷机群控系统能够远程控制每台冷机的开关机状态和运行模式。

用户可以根据需要，设置每台冷机的运行时间和模式，调整冷机的输出功率，以实现能源的合理利用和降低能耗。

3.调度功能：CCN冷机群控系统能够自动调度多台冷机的运行时间和运行模式，合理分配冷机的负载。

通过调度功能，系统能够根据需求实时调整冷机的运行状态，以实现冷机的优化运行和降低运维成本。

4.报警功能：CCN冷机群控系统具备报警功能，可以监测冷机运行中的异常情况，并及时发送报警信息给用户。

用户可以通过系统接收报警信息，并迅速采取措施修复故障，避免损失。

5.数据分析功能：CCN冷机群控系统能够对冷机的运行数据进行收集和分析，包括能耗数据、负载分布和运行效率等。

通过数据分析功能，用户可以了解冷机的实际运行情况，优化能源管理策略，提高冷机的运行效率。

二、操作说明：1.系统登录：用户在使用CCN冷机群控系统时，首先需要登录系统。

用户可以通过输入用户名和密码登录系统。

如果是首次登录，用户需要进行账号注册和设置登录密码。

2.设备连接：用户在登录系统后，需要将每台冷机与系统进行连接。

冷机需要具备相应的接口和通信功能，以便能够与系统进行通信和控制。

用户可以通过系统提供的连接指南，将冷机与系统进行配对和连接。

3.监控功能：在系统登录和设备连接成功后，用户可以查看每台冷机的监控数据。

系统会实时显示冷却水温度、压力和流量等参数。

用户可以根据需要选择查看单个冷机或多台冷机的监控数据。

4.控制功能：用户可以通过系统对每台冷机进行开关机和运行模式的控制。

用户可以手动控制，也可以根据实际需求设置自动控制模式。

系统提供了简单直观的操作界面，用户可以通过鼠标点击或者手动输入来实现冷机的控制。

冷机群控控制方案背景:随着现代工业和商业活动的发展，人们对冷却设备的需求日益增长。

冷机作为主要的冷却设备之一，被广泛应用于建筑、工厂、医院、超市等场所，带来了许多便利。

然而，随着冷机数量的增加，如何有效地管理和控制这些冷机成为了重要的问题。

为了提高冷机的运行效率和降低能耗，冷机群控技术应运而生。

一、冷机群控系统的基本原理冷机群控系统是一种将多台冷机集中控制的技术方案。

它通过集中控制器实时监测和调度冷机的运行状态，以达到统一管理、优化调度、提高能效的目的。

冷机群控系统的基本组成包括以下几个方面：1.集中控制器集中控制器是冷机群控系统的核心设备，负责实时监测和调度冷机的运行状态。

它可以通过与冷机的通信接口实现对冷机的远程监控和控制。

2.数据采集器数据采集器负责采集冷机运行相关的数据，并将数据传输给集中控制器。

数据采集器可以直接连接到冷机，也可以通过无线传输的方式实现与集中控制器的通信。

3.远程监控终端远程监控终端允许用户通过电脑、手机等设备实时监控冷机群控系统的运行状态。

用户可以在远程监控终端上查看冷机的运行数据、历史记录、报警信息等。

4.云平台云平台是冷机群控系统的数据存储和管理中心。

它可以存储和管理冷机运行数据、历史记录、报警信息等，并提供数据分析和报表生成功能。

二、冷机群控系统的优势冷机群控系统相比传统的单独控制方式具有以下优势：1.能耗优化通过冷机群控系统，可以对冷机进行统一调度和优化控制，根据场所的需求实时调整冷机的运行状态，从而达到最佳能效的目的。

这将显著降低能耗并降低运营成本。

2.故障预警冷机群控系统可以实时监测冷机的运行状态，并根据设定的阈值进行故障预警。

一旦冷机发生故障或运行异常，系统将立即发送报警信息给相关人员，以便及时处理并减少停机时间。

3.远程监控冷机群控系统具有远程监控功能，可以通过电脑、手机等设备随时随地监控冷机的运行状态，提供实时数据和报警信息，方便管理人员进行决策和调度。

制冷机房群控系统方案制冷机房在现代社会的各个领域都扮演着至关重要的角色，而对于大规模机房来说，实现高效的管理和控制至关重要。

因此，一个完善的制冷机房群控系统方案可以有效地提高机房的运行效率和可靠性。

一、需求分析在设计制冷机房群控系统方案之前，我们首先需要进行需求分析，以确保系统的设计符合实际需求。

以下是对所设计系统的基本需求进行的分析：1.远程监控和控制：能够实现对制冷机房的远程监控和控制，包括温度、湿度、压力等关键参数的实时监测和调整。

2.警报和报警通知：能够及时发现和处理机房中的故障和异常情况，并通过短信、邮件等方式向相关人员发送警报和报警通知。

3.能耗管理与优化：能够对机房的能耗进行实时监测和管理，并根据能耗数据进行优化，以减少能耗和降低运行成本。

4.数据记录和报表分析：能够对机房的历史数据进行记录和分析，并生成相应的数据报表，以便管理人员进行决策和评估机房的运行状况。

5.可扩展性和可靠性：系统应具备良好的可扩展性和可靠性，以便能够满足未来机房规模和需求的扩展。

6.安全性和机密性：系统应具备良好的安全性和机密性，以确保机房运行的安全和数据的保密。

二、系统设计方案在进行制冷机房群控系统的设计时，我们可以采用以下的技术方案和架构：1.传感器和监测设备：通过在机房中布置温度传感器、湿度传感器、压力传感器等监测设备，实现对关键参数的实时监测。

2.控制设备和执行设备：通过安装控制设备和执行设备，实现对制冷机、风扇、阀门等设备的远程控制和调整。

3. 数据采集和传输：通过采用多种通信方式，如以太网、无线通信、Modbus等，实现对数据的采集和传输。

4.数据处理和分析：通过使用数据库和专门的数据处理软件，对采集到的数据进行处理和分析，并生成各种报表和图表，以便进行数据分析和决策。

5.用户界面和操作界面：通过设计友好的用户界面和操作界面，实现对制冷机房群控系统的远程监控和控制，以及对数据报表的访问和操作。

6.系统安全和机密性：通过采用加密通信、用户权限管理等机制，确保制冷机房群控系统的安全性和机密性。

冷机群控系统控制策略摘要：我国能源紧缺、能耗高，尤其空调能耗巨大，为了提高中央空调（冷机）的运行效率，方便操作、使用，提高空调能耗比，冷机群控系统越来越得到用户的重视和应用，不同的空调冷水系统对应有不同的群控策略，冷机群控作为独立的控制系统我们非常有必要做仔细的研究，从制冷原理和冷机工作原理以及围绕冷机运行的各个机电设备工作原理出发，从而实现对整个暖通空调系统冷源的全面自动控制、能源管理及分析系统，控制对象包括冷水机组、冷却塔、冷冻水泵、冷却水泵、过渡季板换、补水系统和各种相应的阀门等设备。

本文介绍了一次泵变流量空调水系统冷机群控系统设计方案，从中可以了解到建筑物中空调冷水系统配置了哪些机电设备，水路系统是怎么构建工作的。

论文介绍了冷机群控的定义、作用、特点、功能和控制对象。

详细分析了各类受控对象启动顺序，得出了针对不同受控设备科学的控制策略从而分析受控对象最佳的的节能手段。

并且对冷机群控系统调试做出基本分析，使冷机群控系统达到最佳运行效果。

关键词：冷机群控，能耗比，节能引言随着经济的快速发展与人民生活水平的不断提高，城市建设中现代化建筑的不断增多与新型建筑的蓬勃发展，使国家对能源有巨大的需求。

但我国目前能源储存有限、能源利用率较低，这就迫使我们要把节能问题提到一个重要的位置上来。

空调系统的出现为人们创造了舒适的空调环境，空调应用日益广泛，节能降耗成为空调系统设计的关键。

另外，目前我国大多数建筑的空调系统仍采用人工操作、维护、记录的方式进行监测、控制和管理。

随着计算机技术、信息技术和自控技术的高速发展，以及它们在暖通空调领域的广泛应用，利用自动化控制系统代替传统的仪器、仪表能够更有效的对空调系统进行科学、精确控制，在保证舒适性的同时提高空调系统的运行性能，节省运行能耗，以及降低运行管理费用和降低管理人员的劳动强度。

冷机群控系统的研究与设计对空调系统节能具有重要意义。

1.冷机群控系统的概念1、冷机群控系统定义依据建筑物的空调负荷需求，自动调节优化控制多台冷水机组及相关外围设备的运行[1]。

制冷机房群控系统方案随着信息技术的不断发展，制冷机房的运维工作变得越来越复杂，需要实时监控和控制温度、湿度、能耗等多个参数，以确保机房设备的正常运行和环境的稳定性。

为了提高操作人员的工作效率和机房能耗的控制能力，制冷机房群控系统成为了一个必不可少的设备。

一、制冷机房群控系统的功能1.实时监测：制冷机房群控系统可以实时监测机房设备的运行状态，包括温度、湿度、运转情况等参数。

通过数据采集和传输技术，将监测到的数据实时传送到监控中心，以便及时发现和处理异常情况。

2.远程控制：通过制冷机房群控系统，操作人员可以远程监控和控制机房设备的运行状态。

无论身在何处，只要有网络连接，就可以随时随地监控机房设备的运行情况，并且可以进行远程控制，进行开关机操作、调节温度等操作。

3.自动化控制：制冷机房群控系统可以根据设定的参数和规则，自动调节机房的温度、湿度等参数。

当温度超过设定值时，系统会自动开启制冷设备进行降温，而当温度低于设定值时，系统会自动关闭制冷设备。

4.报警处理：制冷机房群控系统可以根据设定的报警规则，对机房设备的异常情况进行实时报警。

无论是温度异常、湿度异常还是设备运转异常，系统都能及时发出报警，并发送给指定的人员，以便及时处理问题。

5.能耗管理：制冷机房群控系统可以实时监测机房的能耗情况，包括制冷设备的能耗、空调设备的能耗等。

通过对能耗进行监控和分析，可以找出能耗高的设备和用电差异，提供优化建议，降低机房的能耗成本。

二、制冷机房群控系统的实施方案1.传感器部署：在制冷机房内部布置温度、湿度、能耗等传感器，以实时采集机房设备的运行状态和环境参数。

可以根据机房的实际情况，选择传感器的类型和布置位置，以保证数据的准确性和可靠性。

2.数据传输：制冷机房群控系统利用网络通信技术，将采集到的数据传输到监控中心。

可以选择有线或无线通信方式，根据机房的需要和实际情况进行选择。

3.监控中心建设：建立一个专门的监控中心，用于接收、显示和处理采集到的数据。

冷机群控及空调机组群控系统开利控制网络系统CCN成功案例之一目录（一）项目用户（二）该项目CCN系统概况（三）控制系统界面及详细说明1、冷源系统控制子系统2、空调末端控制子系统（四）后续（一）项目用户：上海MWB互感器有限公司上海MWB互感器有限公司成立于1993年，是TRENCH集团全球12家子公司之一。

上海MWB互感器有限公司是国内同行中首先通过ISO9001质量体系认证的企业，为上海市“先进技术企业”。

其主要产品有：环氧树脂绝缘、油浸绝缘、气体绝缘互感器，电容式电压互感器、干式空心电抗器、线路阻波器、变压器套管等。

各类互感器产品和套管已获KEMA试验证书及国际权威机构的证书，产品已进入国际市场。

（二）该项目CCN系统概况开利控制网络系统CCN将上海MWB互感器有限公司新厂房与建筑物有关的空气处理设备（空调机组AHU、新风机组PAU）、空调冷源设备（冷水机组及其外围设备）等集中监视、控制和管理，实现整个HV AC系统的智能化运行与管理。

并以计算机局域网络为通信基础，以计算机技术为核心，达到分散监控和集中管理的功能，使整个空调系统达到最高的运行效率和精确的控制水平，创造经济高效的能源管理系统。

一、控制对象♦KT-1、KT-2、KT-3、KT-4、KT-5、KT-6、KT-7（共7台组合式空调机组）----------温度控制、去湿加湿控制、定时控制等。

♦2台30HXC螺杆式冷水机组、3台冷冻水泵、3台冷却水泵、2台冷却塔----------连锁控制、加卸载台数控制、定时控制、旁通压差控制等。

二、作用及功效开利控制网络系统CCN的任务是提供给客户安全、健康、舒适、温馨的生活与高效的工作环境，并能保证建筑物中空调设备运行的经济性和管理的智能化。

其主要的功能及作用有以下几个方面：•节省能源。

通过自动控制和集中管理使设备高效协调运行，减少建筑物能源消耗。

•保持建筑物中最佳环境。

对建筑物中温度、湿度、二氧化碳浓度、粉尘的含量及照明的最优化控制，使建筑物具有良好的工作和生活环境。

1、冷水机组群控的意义1．1 节能–根据系统负荷的大小，开启相应的机组，从而节能，并节省运行费用。

–停开相应水泵，或降低水泵电机转速，从而达到节能的目的。

1．2 长寿命运转–积极群控，有助于延长机组寿命，提高设备利用效率。

1．3 设备保护–合理群控，使系统更舒适，避免过冷，更容易达到设计要求2、几种可能的群控模式分析2．1 回水温度控制法2．1．1 回水温度控制法原理通过测量空调系统中冷冻水系统回水的温度，根据其值的大小，从而决定开启冷水机组的台数，达到控制冷水机组台数的目的。

2．1．2 回水温度控制法控制流程图12．1．3 回水温度控制法的分析1：回水温度适应性较差，尤其温差小时，误差大，对节能不利。

2：可用于冷冻机的低温保护和报警。

3：但装置简单，价格便宜。

4：判据不明确。

2．2 流量控制法2．2．1 流量控制法控制原理通过测量冷冻水流量获得流量信号，然后再把此流量值与冷水机组的额定流量进行比较，从而实现对冷水机组的台数控制。

2．2．2 有关流量控制法的分析流量控制的原理是基于这样三个假定1：负荷与流量成正比2：冷冻水供回水温差恒定3：在设计工况之下运行但实际上，这三个假定一个也不能成立，更不可能同时成立。

流量控制法虽能保证系统流量，避免冷水机组蒸发器结冰，但并不能很好的适应系统负荷的变化。

因为盘管的传热量和流量并不是线性关系。

实验和研究表明，冷冻水流量和建筑物热负荷之间呈对数关系。

这种关系伴随着冷冻水入口温度、盘管尺寸结构和盘管表面积和盘管表面接触的空气温度以及气流速度的不同而变化，所以它不仅是非线性的，还是一个随着多种因素变动的曲线。

不能反映负荷的变化，因而不能有效节能。

2．2 热量控制法2．3．1 热量控制法控制原理通过测量冷冻水供回水温度和供（回）水流量获得温差和流量信号，然后将两个信号依据热力学公式计算实际的需冷量，再把此冷量值与冷水机组的产冷量进行比较，从而实现对冷水机组的台数控制。

重庆地铁一号线
冷机群控系统功能介绍及操作说明
V 1.0
开利空调冷冻销售（上海）有限公司
2012年6月
重庆地铁一号线冷机群控系统功能介绍及操作说明
目录
1.冷机群控系统的概念、主要特点和作用
1.1.冷机群控系统的概念
1.2.冷机群控系统主要特点和功能
1.3.冷机群控系统主要作用
2.Carrier CCN冷机群控系统的简要介绍
3.重庆地铁一号线冷机群控系统的控制对象
4.重庆地铁一号线冷机群控系统的组成
5.重庆地铁一号线冷机群控系统设备清单及功能介绍
6.重庆地铁一号线冷机群控系统各机电设备的控制原理
6.1.冷水机组
6.2.冷冻/冷却水泵
6.3.冷却塔
6.4.电动开关蝶阀、调节阀
6.5.Carrier冷机内部参数的监测显示
7.日常维护注意事项
N控制箱
7.2.受控的现场机电设备
7.3.现场安装的传感器、仪表
N监控电脑
7.5.日常维护操作人员
Created by Anxi 第 2 页共 20 页。

重庆地铁一号线冷机群控系统功能介绍及操作说明V 1.0开利空调冷冻销售（上海）有限公司2012年6月目录1.冷机群控系统的概念、主要特点和作用1.1.冷机群控系统的概念1.2.冷机群控系统主要特点和功能1.3.冷机群控系统主要作用2.Carrier CCN冷机群控系统的简要介绍3.重庆地铁一号线冷机群控系统的控制对象4.重庆地铁一号线冷机群控系统的组成5.重庆地铁一号线冷机群控系统设备清单及功能介绍6.重庆地铁一号线冷机群控系统各机电设备的控制原理6.1.冷水机组6.2.冷冻/冷却水泵6.3.冷却塔6.4.电动开关蝶阀、调节阀6.5.Carrier冷机内部参数的监测显示7.日常维护注意事项N控制箱7.2.受控的现场机电设备7.3.现场安装的传感器、仪表N监控电脑7.5.日常维护操作人员1.冷机群控系统的概念、主要特点和作用1.1.冷机群控系统的概念冷机群控系统通过对多台中央空调冷水机组和外围设备（包括冷冻水泵、冷却水泵和冷却塔等）的自动化控制使达到节能、精确控制和操作维护方便的功效。

系统采集和控制各类输入输出信号，实现多台冷水机组的远程管理控制，同时也把冷冻水泵、冷却水泵和冷却塔等联锁控制纳入管理。

冷机群控系统中的监控计算机监测和控制这些设备的各种重要参数，并作为管理者的操作界面。

在该界面上，可通过对设备的运行状态了解，设定或修改各类运行参数，如设定冷机运行时间表、修改冷机的出水温度控制值等等。

1.2.冷机群控系统主要特点和功能－根据时间表，自动投入或停止冷机群控的功能－在运行时间表时内，以合理的机组台套数匹配用户负荷，实现节能、高效运行－平衡各机组的运行时间，延长机组寿命－具有对指定的运行机组相应开关冷冻水泵、冷却水泵、冷却塔及相关电动蝶阀的功能－显示外围设备（冷冻水泵、冷却水泵、冷却塔及电动蝶阀等）和冷水机组的运行状态和主要参数－通过控制器对冷冻水泵、冷却水泵和冷却塔等实现联锁控制，并可根据突发事件自动启停备用设备1.3.冷机群控系统主要作用A.提高空调系统的运行效率✧能够保证用户在节能方面的利益，允许用户从使用的经济性和环境保护两个角度来管理冷机的能源消耗✧机组运行时间安排、负荷分段卸载等功能可以为用户提供最高效的能耗管理策略✧操作者可以在短时间内对系统故障报警作出反应，保持空调系统的舒适性和提高能源效率✧能够提供设备运行时间和能耗量等数据，为用户作能耗分析，为其决策提供有效的依据B.提高用户的居住空气舒适度✧通过对冷冻水水温、空气温度、相对湿度、室外空气通风量的精确控制来提升居住者的舒适度✧多重舒适区域控制功能为庞大的楼宇提供了单元式的相对独立的舒适控制C.降低劳动强度，提高工作效率✧集中监控大大减轻了人工手动操作的劳动强度，简化排除故障的过程，避免了由于人工手动操作疏忽而造成的设备损坏✧持续性的现场和远程监视系统，有利于延长冷水机组的寿命，降低设备的维护成本D.强化了的系统诊断能力✧网络为操作者提供了辨别设备非正常运行状态和由此对其他设备产生影响的功能✧所有的维护请求需要进行现场或远程操作的确认，不会自动清除E.系统的协同工作✧通过控制网络的数据互交换功能，使用专用通讯模块可以实现与其他楼宇控制系统的联网。

一、冷机启停逻辑（DDC内控制程序）1、冷机启动→平台选择了冷机模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→冷机模式对应的1个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵，冷冻水泵频率>（设定启动频率-5）→开启冷机，系统运行状态返回（计时清零，正常启动完成，如果超过3分钟没有状态返回，启动故障处理程序）→冷机启动完成2、冷机关闭→平台选择了冷机模式，并且发送了关机命令（开始计时）→给冷机发送关机指令，冷机停机，冷机运行状态为OFF，开始计时→计时时间=300S（5分钟），关闭冷冻水循环泵→计时时间=360S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→冷机关闭完成3、板换启动→平台选择了板换模式，并且发送了启动命令（开始计时）→水泵、冷却塔、冷机没有故障，且没有切为本地，否则报故障，机组停机，切机→板换模式对应的4个阀门开到位，否则报故障，机组停机，切机→冷却塔进水阀开度>80%，否则报故障，切机→开启冷却水循环泵，冷却水循环泵频率>（设定启动频率-5）→开启冷却塔，冷却塔频率>25HZ→开启冷冻水泵→板换启动完成4、板换关闭→平台选择了板换模式，并且发送了关机命令（开始计时）→计时时间=30S（半分钟），关闭冷冻水循环泵→计时时间=60S（6分钟），冷冻水泵运行状态为OFF，关闭冷却水循环泵→冷冻水流量<20且冷却水流量<20，关闭冷却塔→板换关闭完成二、冷机故障切换逻辑1、故障条件➢大前提：制冷单元发送了开机命令或者在运行中➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）切换到本地模式➢设备（冷机、冷冻水泵、冷却水泵、冷却塔）故障➢冷机断电（延时10S（可设置）时间没有恢复）。

制冷机房群控系统方案制冷机房群控系统方案一、制冷机房自控系统概述冷机自控系统通过对多台中央空调冷水机组和外围设备（包括冷冻水泵、冷却水泵和冷却塔等）的自动化控制使达到节能、精确控制和操作维护方便的功效。
